Канивец

Номер патента: 1113400

Опубликовано: 15.09.1984

Авторы: Заднепровская, Золотарев, Зубко, Канивец, Непомнящая

МПК: C10C 3/02

Метки: вяжущего, дорожного, покрытия

...масло (фракция), маловязкие дегти. Физико-химические свойства пластификаторов приведены в табл. 1П р и м е р 1. 10 кг отвалов коксохимического производства Горловского завода, характеризующихся рН. 1,9 плотностью 1330 кгlм и содержащих, мас. 7,; серная кислота 8,0; углеводороды 82; в т.ч. нерастворимые вещества в толуоле 27,0; зола 4,0 и вода 6,0. Нагревают доо60 С, после чего добавляют 1,2 кг1113400 Нет16,832,3 23,2 0,8 23,1 31,8 81 25,1 5гидроокиси натрия в виде 30%-ноговодного раствора и перемешиваютсмесь в течение 30 мин. К полученнойнейтрализованной массе добавляют 5 лводы с температурой 70 С. Промьвку 5водой ведут трехкратно. После отстояи отделения ее продукт с влажностью3,4 мас. % подвергают выпариваниюв течение 40...

Номер патента: 1084448

Опубликовано: 07.04.1984

Авторы: Канатов, Канивец, Сенников

МПК: E21D 11/14

Метки: выработок, горных, крепь

...разрез; на фиг. 2 - сечение А - А на фиг. 1.ЗОКрель включает ряды стоек, состоящихиз верхних 1 и нижних 2 полустоек, верхняки 3, лежни 4, замки 5, затяжки 6, соединительные узлы 7 и 8. Замки 5 состоят из планок, скоб и гаек. В состав соединительныхузлов 7 и 8 входят планки, болты, шайбы и З 5гайки. Полустойки, верхи яки и лежни могут быть металлическими (из двутавра, швеллера, спецпрофиля и т.д.), железобетонными, пластмассовыми и др. Стойки крепи в зависимости от типа соединения полустоек между собой могут быть как податливыми, так и жесткими. В качестве затяжек можно использовать дерево, металл, пластмассу и другие материалы.Соединенные с помощью замков 5 верхние 1 и нижние 2 полустойки образуют два ряда стоек вдоль каедой стенки...

Номер патента: 1055443

Опубликовано: 23.11.1983

Авторы: Гройсман, Канивец, Соколовский

МПК: A01K 1/10

Метки: кормушки, ограждение

...в виде штанги 2.Недостатком этого ограждения является сложность его изготовления и эксплуатации.Цель изобретения - упрощение конструкции и эксплуатации ограждения кормушки.На фиг. 1 изображено ограждение кормушки, вид сбоку; на фиг. 2 - фиксирующее устройство.25 Ограждение кормушки содержит поворотную решетку 1, закрепленную на стойках 2 в шарнирах 3, привод 4 в виде штанги 5 с рукояткой 6, стопор положения 7 с неподвижно закрепленным на штанге привода 4 упором 8, стопор положения 9 и его неподвижно закрепленный упор 1 О.На стойках 2 неподвижно закреплены ограничители 11 верхней части решетки 1 и ограничители 12 нижней части этой же решетки, закрепленные на кормушке 13. 2Ограждение кормушки эксплуатируется следующим образом.Кормушки...

Номер патента: 1033588

Опубликовано: 07.08.1983

Авторы: Абдукадыров, Ачилдыев, Игамбердиев, Канивец, Мифтахов, Сулейманова, Тукубаев

МПК: D01B 1/32

Метки: валец, лубоотделительной, питающий

...материала и недостаточное усилие прижатия вальцов Все это приводит к выдергиванию стеблей трепальными барабанами из вальцов, что является нарушением технологического процесса. Кроме того, валец сложен в. конструктивном исполнении.Цельй изобретения является упрощение конструкции вальца и повышение надежности в работе путем лучшего копирования рельефа слоя обрабатываемого материала.Указанная цель достигается тем, .что в питающем вальце лубоотделитель. . ной машины, содержащем смонтированную на валу посредством фланцев: эластичную оболочку с зубчатой наружной поверхностью и по меньшей мег ре один упругий Жемент в виде винтовой пружины, закрепленной .на фланцах вдоль вала.с воэможностью контакта ее витков с внутренней поверхностью оболочки,...

Номер патента: 968110

Опубликовано: 23.10.1982

Авторы: Абдукадыров, Ачилдыев, Игамбердыев, Канивец, Карнаухов, Мифтахов, Тукубаев

МПК: D01B 1/10

Метки: культур, лубяных, стеблей

...с подпружиненным плющильным вальцомчесывающий пальцевый барабан, приФормула изобретения ИИПИ Заказ 8032/42Тираж 465 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная,3 9681 этом стол имеет продольные пазы, а барабан установлен с воэможностью прохода его пальцев в пазы стола.Устройство имеет бункер, смонтированный под очесывающим барабаном.На чертеже изображено устройство для обработки стеблей лубяных культур, вид сбоку.Устройство содержит питающий столпары плющильных 2 и передающих о 3 вальцов, нижние из которых в каждой паре нодпружинены пружиной 4 и 5, бильные барабаны 6 и выпускной транспортер 7. Под питающим столом 1.смонтирован и кинематически связан посредством двуплечего рычага 8 с подпружиненным плющильным вальцом 2...

Номер патента: 941235

Опубликовано: 07.07.1982

Автор: Канивец

МПК: B63B 1/06

Метки: корпуса, носовая, оконечность, понтона

...- 6.Расстояние в продольном направлениимежду линией 3 излома носового подрезаи линией пересечения верхней части 2 носового подреза с ватерлинией - l, а расстояние в продольном направлении междулинией пересечения основной плоскости 5с плоскостью нижней части 4 носового подреза и линией 3 излома носового подреза - ггг.Расстояние в продольном направлениимежду линией пересечения основной плоскости 5 с плоскостью нижней части 4 носового подреза и плоскостью носового трацца 1 - г.Расстояние а от основной плоскости 5до лицин 3 излома составляет 0,25 в : - 0,70расстояния д от основной плоскости 5 олинии пересечения плоскости носового траццас плоскостью верхней части 2 носового подреза, при этом расстояние а от основной плоскости 5 до линии 3...

Номер патента: 908287

Опубликовано: 28.02.1982

Авторы: Гройсман, Канивец, Соколовский

МПК: A01K 5/00

Метки: животных, кормушка

...фиксаторов 5 с Фигурными пазами 6 и закрепленных на стойках 4 и имеющих стопоры 7 поворотных осей 8 с лысками 9, взаимодействующих с накидными фик"3 90саторами 5. Кронштейны 3 размещенына торцах 0 корыта 1 и имеют фигурные пазы 11 для полуосей 2, которыевыполнены с лысками 12 и установленына стойках 4.При монтаже корыта 1 фигурные пазы 1 кронштейнов 3 совмещают с лысками 12 полуосей 2 и поворачиваюткорыто 1 в одно из рабочих положений,при этом оси 8 поворачивают стопорами 7 в положение, при котором оси8 входят через орин иэ фигурных пазов 6 в накидные фиксаторы 5, затемоси 8 поворачивают стопорами 7 в рабочее положение,В рабочих положениях, не менеедвух, и в положении, при которомпроизводится очистка и промывка корыта 1, полуоси 2...

Номер патента: 906463

Опубликовано: 23.02.1982

Авторы: Гройсман, Канивец, Соколовский

МПК: A01K 1/02

Метки: дверца, животных, станка

...разнесенного по высотедвойного зацепа и кронштейнов,обхватывающих стойку ограждения,и запорной планки, жестко связаннос зацепом, причем конец запорной90 б 4 бпланки со стороны двойного зацепаимеет отгиб, а ручка с защелкойшарнирно закреплена на свободномконце запорной планки.На фиг. 1 показано станочное обо- зрудование, вид спереди; на фиг. 2 сечение А-А на фиг. 1 (пунктиромпоказано запорное устройство в открытом положении).Дверца станка для животных сос- Отоит из шарнирно закрепленной настойках 1 ограждения 2 решетчатойпанели 3 с запорным устройством,выполненным в виде разнесенногопо высоте двойного зацепа 4 и кронштейнов 5, обхватывающих стойку 1ограждения 2 и запорной планки 6,жестко связанной с зацепом 4. Конецзапорной планки б со...

Номер патента: 901545

Опубликовано: 30.01.1982

Авторы: Канивец, Сенников

МПК: E21D 11/14

Метки: выработок, горных, крепь

...размещены верхняки и лежни.На фиг. 1 ноказана выработка, закреп ленная предлагаемой крепыш, поперечноесечение; на фиг. 2 - то же, продольный разрез.Крепь состоит из рядов стоек 1, верхняка 2, лежней 3, клиньев 4. При необходи,1 мости в кровле, почве и стенках выработкиустанавливается затяжка 5. Элементамикрепи являются также лунки 6 и 7 подверхняк и стойки.Возведение крепи производится следующим образом,В верхней части породных стенок выработки делают лунки 6, в которые вставляют верхняк 2. В почве выработки такжесоздают лунки 7, в которые вставляют размещаемые с обеих сторон верхняка 2 по1 Едве стоики 1, после чего их расклиниваютмежду кровлей и почвой выработки клиньями 4. При этом верхняк 2 зажимается между стойками 1. На...

Номер патента: 833732

Опубликовано: 30.05.1981

Авторы: Братчун, Золотарев, Зубко, Канивец, Кузнецова, Непомнящая

МПК: C04B 13/30

Метки: вяжущее, дорожных, покрытий

...ма ее вводят поливинилхлор анин в течение 30 - 40 м В качестве поливинил хлор ида используют отход производства поливинилхлорида - отсев с величиной зерен 0,063 - 2 мм, качество которого регламентировано ГОСТомОстаток дистилляции фталевого ангидрида характеризуется содержанием основного вещества (фталевого ангидрида) 59 70%, нелетучего остатка 30 - 50%, в том числе золы 6 - 8%.833732 Коэффициент тепло чивости Коэффициент водоустойчивости Асфальтобетон нащем обладает повышсжатии.,6 ЗО талевый ангидр 0,83 - 0,92 предлагаемом вяжунной прочностью при ивинилхл Деготь марки Дг 3 или Д5 - 6 мола препари нная дорожна 5 казаннь 1 х составовзультаты: После испытани учены следующи язкость и ации 25 оад, шкалы Растяжим ость ри 25 С, Д 5, см...

Номер патента: 680946

Опубликовано: 25.08.1979

Авторы: Канивец, Панков, Рождественский

МПК: B63H 25/46

Метки: канал, подруливающего, устройства

...в горизонтальной плоскости и сужающейся по вертикали.На фиг. 1 показано судно с подруливаюшим устройством, вид сбоку; на фиг, 2 - то же, вид сверху; нг фиг. 3 - разрез А - А на фиг. 1,Канал лодруливаюшего устройства состоит иэ трубы, имеющей участок 1 с постоянной формой поперечного сечения в районе расположения движителя 2 и участок 3, наклоненный вниз к основной плоскости 4 судна, расширяюшийся по горизонтали и сужающийся ло вертикали. Канал анков и О. В. Рождественски подруливаюшего устройства кости шпангоута 5 корпуса ка 1 параллельна основной и ось 8 участка 3 наклонена кПри работе движителя 2 п тся одной частью канала, пр канала в месте расположения сывается через друтую часть канала, симметричную первой. Поток воды засасывается с...

Номер патента: 661566

Опубликовано: 05.05.1979

Авторы: Канивец, Козлов, Корниенко, Мирошкин, Трушкин

МПК: G06G 7/46

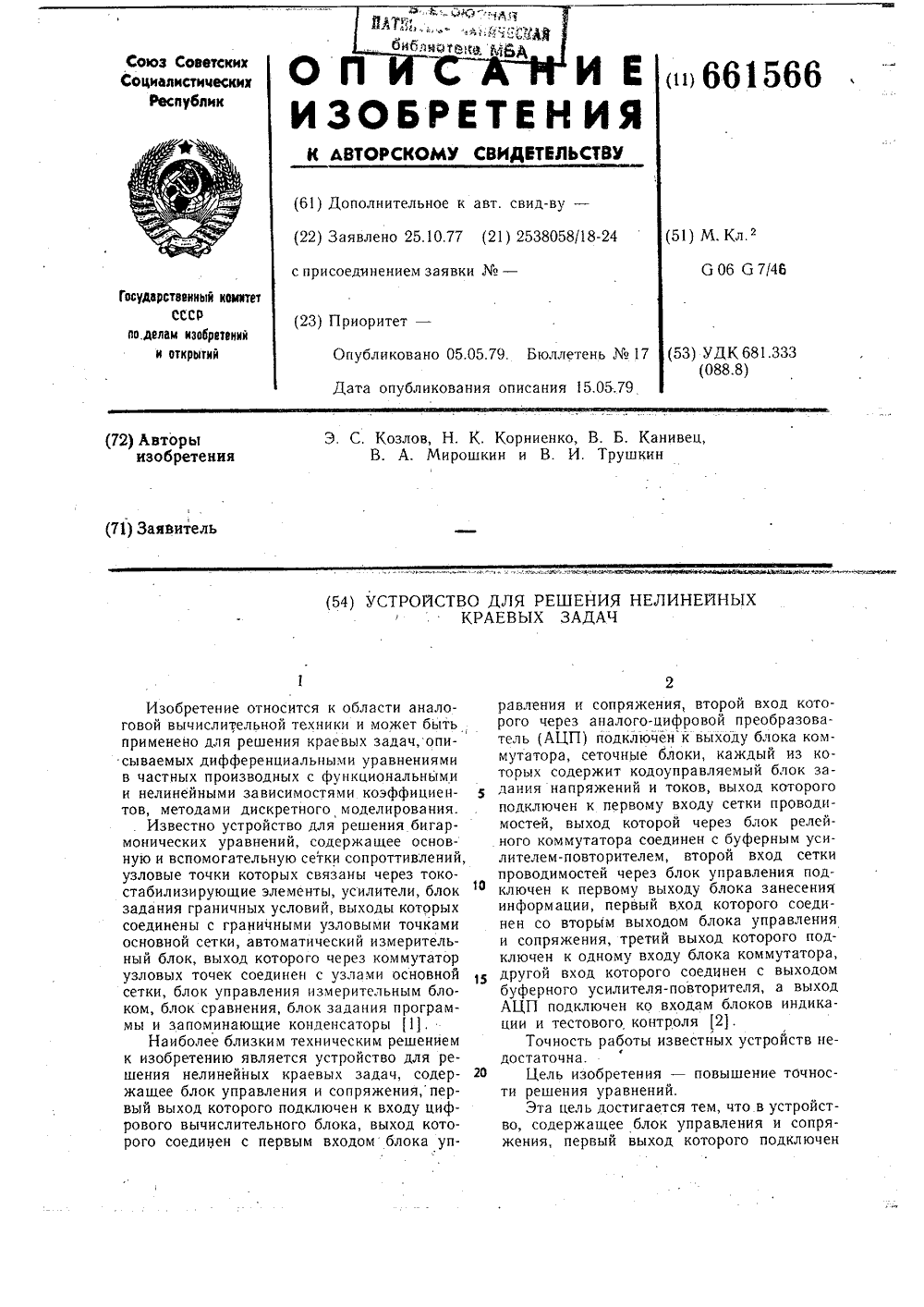

Метки: задач, краевых, нелинейных, решения

...блоки 1,блок 2 управления и сопряжения, блок 3 коммутатора, АЦП 4, цифровой вычислительный блок 5, блок 6 коммутации областей произвольной конфигурации, который включает блок памяти 7 и блок коммутации сеточных блоков 8.Сеточный блок 1 содержит кодоуправляемый блок 9 задания напряжений и токов, сетку проводимости 10, блок управления 11, блок занесения информации 12, блок релейного коммутатора 13, буферный усилитель-повторитель 14 и селекторы 15 и 16. При решении задач в устройстве сначала выполняется процесс образования областей произвольной конфигурации, Блок 5 выдает через блок управления и сопряжения 2 исходную информацию для записи в селектор 16 - номеров фрагментов в базовой области, которые должны...

Номер патента: 644667

Опубликовано: 30.01.1979

Авторы: Благовидов, Канивец

МПК: B63H 25/42

Метки: канал, многокорпусного, подруливающего, судна, устройства

...и геометрическйх размеров подрули/ Ю2 б Составитель В, Мак едактор Т. Горячева рректор Е, Хмелева т оганов Изд.138 Тираж 520 Подписноедарственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Заказ 2701/8 НПО Гипография, пр, Сапунова,вающих устройств, осадок многокорпусных судов, расстояний между их корпусами, а также характеристик затопленной струи определено, что угол наклона продольной оси симметрии канала на участке выхода из корпуса в межкорпусное пространство должен быть выполнен, исходя из соотно- шения Противоположные от диаметральной плоскости каждого корпуса судна участки канала выполнены симметричными.При работе подруливающего устройства 4 его струя, направленная в...

Номер патента: 611149

Опубликовано: 15.06.1978

Авторы: Канивец, Киняев, Фарфель

МПК: G01N 31/08

Метки: анализа, газохроматографического, галогенов, жидкая, межгалоидных, неподвижная, разделения, смесей, соединений, фаза

...в качестве неподвижной жидкой Фазы газохроматографичес-ЗО кого разделения анализа смесей гагенов и межгалоидных соединений.П р и м е р 1. Растворяют 15 г гексабромбензола ( СВ) в 200 мл бензола с обратным холодильником. По окончании растворения через 2-3 ч в колбувносят 100 г твердого инертного вещества, например силикагеля, и бенэолиспаряют до исчезновения его запахапри непрерывном перемешивании суспенэии. Этой насадкой заполняют колонкуи хроматографируют пары брома. Содержание 0,04 хлора. При этом определенохлора в виде хлористого брома в количестве 0,0373. А при определении паров брома, содержащих 2,71 хлора,получены три пика: хлор, хлористыйбром и бром. Расчет по хроматограммепоказал, что содержание хлора в бромеравно...

Номер патента: 606758

Опубликовано: 15.05.1978

Авторы: Благовидов, Канивец, Морозов

МПК: B63B 59/00

Метки: защита, протекторная

...ца заднем свободном торце 4 выполнено отверстие 5, просвердеееное параллельно боковой поверх ности 6, На переднем свободном торце 7 также выполнено отверстие 5. Иротектары606758 Фик Фоф г ираж 561 Подписно НИИПИ Заказ 2513/ илиал ППП Патент, г,ород, ул, Проектна 1 закрепляются крепежным торцом 2 к внутренней поверхности трубчатого элемента 8 движителя с помощью штырей 9 и дополнительной арматуры 3 крепления, причем так, что протектор 1 передним свободным тор цом 7 обращен к гребному винту 10, а заднйй свободный торец 4 обращен к выходу 11 трубчатого элемента 8 движителя.При работе устройства протекторной защи ты движителя создается разность потенциалово между трубчатым элементом 8 движителя и протектором 1, который выполнен анодом в...

Номер патента: 582145

Опубликовано: 30.11.1977

Авторы: Благовидов, Канивец, Ким

МПК: B63H 5/14

Метки: движительный, комплекс

...лопасти.Движительный комплекс работает следующим образом.Винт 2 размещен так, что площадка усечения лопасти 3 длиной К расположена в районе цилиндрической вставки насадки 1 и при совпадении продольных осей насадки и гребного винта 2 поперечная ось насадки и ось В лопасти 3 совпадают.При обтекании винта потоком жидкости часть его лопасти 3 на радиусе, меньшем 0,8 Я, работает, воспринимая основную часть нагрузки, как обычный гребной винт, сабле- видная форма контура лопасти 3 которого выбрана по типу изолированного винта, но с учетом неравномерности поля скоростей потока жидкости, а на радиусе, большем 0,8 Я, где линия А наибольших толщин профиля лопасти 3 изогнута в сторону ее оси В, лопастью 3 воспринимается незначительная часть...

Номер патента: 552243

Опубликовано: 30.03.1977

Авторы: Ваганов, Канивец

МПК: B63H 25/42

Метки: канал, подруливающего, судового, устройства

...от диаметральной плоскости 20 3 с точкой Г. Д, - поперечный размер каналав горизонтальной плоскости; а - угол между образующей цилиндрической поверхности канала, проходящей через точку Г, и линией, соединяющей точки Е и Ж, Точка И лежит на 25 линии пересечения плоскости В и поверхности выемки а.При выполнении канала подруливающегоустройства с выемкой а, сопрягаемой с теоретическими обводами судна, положение высту па 2 выбирается таким, чтобы его вершина Ебыла защищена передней кромкой канала от встречного потока жидкости при движении судна передним ходом. Для этого вершина Е выступа 2 расположена ближе к диаметральной плоскости судна, чем точка Г передней кромки канала.Для определения минимального размера Й выступа 2 (см. фиг. 2)...

Номер патента: 485907

Опубликовано: 30.09.1975

Авторы: Гржебин, Канивец, Ленючев

МПК: B63B 35/34

Метки: понтон, шарнирно-откидной

...2. К носовой части корпуса 1,понтона посредством шарнира 3 прикреплена алавучая емкость 4, выполненная в виде трехгранной призмы со скругленными углами и размещенная в выемке 2 корпуса понтона,При подготовке плавкрана для работы с грузом для обеспечения макси:мального вылета стрелы от корпуса 1 .я создания дополнительной плавучести плавучая емкость 4 переводится из верхнего положения 1 в положение 11. Для этого освобождают скобы 5 и плавучая емкость, поворачиваясь вокруг шарнира 3, опускается на воду, затем ее заполняют водой и притапливают до тех пор,пока центр тяжести не окажется на одной вертикали с осью шарнира, плавкран дает передний ход и продувает воду иэ плавучей емкости, после чего она прижимается к выемке 2 корпуса 1...

Номер патента: 400725

Опубликовано: 01.01.1973

Авторы: Александровский, Вител, Жорницка, Канивец, Козлов, Редько, Смил

МПК: F01D 17/20, F03B 15/06

Метки: генератора, привода, турбины

...обратной связки,Цель изобретения - получение линейной статической характеристики.Для этого в предлагаемой системе к регулятору через интепрато 1 р подключены датчик частоты непосредственно и датчик мощности генератора через апериодичеокое звено с постоянной времени, большей постоянной времени турб,ины.На чертеже приведена схема предлагаемой системы регудирования.Регулятор 1 частоты вращения турбины 2, датчик 3 сигнала обратной связи по положению сервомотора 4 клапанов турбины включены на вход регулятора 5 положения сервомотора 4. этом случае создается запаздывание выходного сигнала звена 8 по отношению к сигналу по электрической мощности в соответствии с запаздыванием между производимой мощно стью турбины и электрической мощностью...

Номер патента: 105094

Опубликовано: 01.01.1957

Авторы: Канивец, Макаров

МПК: H02G 1/06

Метки: кабелеукладчик

...устройство.Предлагаемый кабслсукладчик, работает по другозгу принципу. Рабочий орган - пож в виде стального стержня с острым вьгступовг по длине - с помощью кривошггтгняго илтг другого известного механизмаовершает колебательные движения атно- сительно своей оси на, 180 - 240. При поступательном движенигь кабелеукладчика быстро колеблющийся нож, находясь и грунте, срезает грунт в кагграв гении движения и перемещает его назад. Таким аоразом нож, продвигаясь в земле, не оставляет после себя открытой щели и укладывает кзоель, который проходит БРЕМЕНИ сквозь предназначенный для этойг цели какал внутри ножа.1 ъабелеук,гадчик, схема которого изображена на прилагаемом чертеже, конструктивно выполнен в негде самоходного агрегата с...
