Калиниченко

Номер патента: 1575988

Опубликовано: 07.07.1990

Авторы: Бакум, Заика, Калиниченко, Никитин, Попов, Юдицкий

МПК: A01C 7/16

Метки: аппарат, высевающий

...конуса 2. Такимо разом, активная поверхность конуса 2 в начале рассредоточения действует на семена в меньшей мере. На нижерасположенных участках, ближе кодну 7-образного желоба, коническая4 пове хнА ср ость конуса 2 имеет участ окс высокими фрикционными свойствамиа противоположно ему на воронкеучасток Б с низкими фрикционнымисвойствами. Поэтому на этом участке50 идет интенсивный отбор семян и формирование их в слой в один рядок подну Ч-образного желоба. Высеваю йщий аппарат содержит корпу1, внутри которого установлен вращающийся распределительный конус 2,вращение которого производится черезпередачу 3. Внутри корпуса 1 надраспределительным конусом 2 свободноустановлены поярусно конусообразныеворонки 4 - 6, меньшие отверстиякоторых...

Номер патента: 1575241

Опубликовано: 30.06.1990

Авторы: Калиниченко, Супрун

МПК: G11C 29/00

Метки: блоков, памяти, постоянной

...Одновременно сигнал с первого выхода счетчика 2 адресов поступает на вход счетчика 3 сумм. Сигнал с выхода дешифратора 4 поступает на первый вход блока 5 установки адреса и на первый вход буферного накопителя 6, в котором производится выбор обратного кода следующей.Рев да Заказ 1788 Тираж 486 Подписное ВНИИПИ Государственного комитета по изобретениям и открытияМ при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Уж ул. Гагарина, 1 контрольной суммы. Код установки с выхода блока 5 поступает на первый вход счетчика 2 адресов для установки соответствующего разряда счетчика адресов для обеспечения соответствующего перебора адресов для следующей частной контрольной суммы, Вышеописанный...

Номер патента: 1572696

Опубликовано: 23.06.1990

Авторы: Калиниченко, Колос, Корж, Левченко, Нескоромный, Сокур

МПК: B02C 17/18

Метки: бутара, мельниц, рудоразмольных

...конца винтовой лопасти 4 на некотором расстоянии от разгрузочного конца бутары исключает взмучивание пульпы в зоне слива, что способствует эффективному разделению материала по равнопадаемости.Испытаниями установлено, что оптимальное расстояние конца винтовой лопасти 4 от разгрузочного конца бутары составляет 0,6- - 1,0 высоты 1. усеченного конуса. Уменьшение этого расстояния меньше меньшего значения приводит к тому, что винтовая лопасть 4 располагается в зоне слива пульпы, что, в свою очередь, приводит к взмучиванию пульпы и соответственному ухудшению эффективности классификации бутары. При увеличении этого расстояния больше большего значения винтовая лопасть 4 не обеспечивает транспортирование всего крупного класса руды и скрала...

Номер патента: 1570776

Опубликовано: 15.06.1990

Авторы: Бешкарев, Бульба, Калиниченко, Корж, Нескоромный, Рахманов, Сокур

МПК: B03B 5/52

Метки: классификатор, спиральный

...примыкает одним 20 концом к сливному порогу б. Над наклонным корытом .1 установлено приспособление для подъема спиралей 2 3. В нижнеР части наклонного корыта 1 расположен сливной порог 6. С наклонным корытом 1 сопряжены питающий 7 и сливной 8 желоба. Под наклонным корытом 1 в верхней его части установлено приспособление 9 для вывода песков. 30Спиральный классификатор работаетследующим образом.Материал в виде пульпы питающимжелобом 7 подается в наклонное корыто 1 классификатора в зоне первойспирали 2, где происходит успокоение потока пульпы, осаждение наиболеекрупных классов материала и вывод ихиз классификатора посредством вращаемой спирали, приводимой в движениеприводом 4, в приспособление 9. Другая часть пульпы переливом...

Номер патента: 1570765

Опубликовано: 15.06.1990

Авторы: Герасимов, Калиниченко, Коняхин, Лисянский, Сокур

МПК: B02C 17/18

Метки: барабанной, мельницы, разгрузочное

...мельницы, Обращенная к барабану1 мельницы поверхность концентрических элементов 4 выполнена в видечередующихся выступов 9 и впадин 10.Разгрузочное устройство работаетследующим образом, 40В процессе работы мельницы подвижные концентрические элементы 3 вращаются с барабаном 1 относительно системы неподвижных концентрических элементов 4. Измельченный в барабане 1 материал разгружается в разгрузочную горловину 2 через щели 4 раз" грузочной решетки, При взаимном движении концентрических элементов 3 и 4 происходит интенсивное разрыхление прилегающего к разгрузочной решетке слоя внутримельничной загрузки, так как мелющие шары и куски измельчаемого материала, перекрывающие щели 5 при попадании на выступы 9 отбрасываются от щелей 5, а при...

Номер патента: 1570034

Опубликовано: 07.06.1990

Авторы: Волошин, Калиниченко, Попов

МПК: H04Q 9/00

Метки: декодирования, сигналов, тональных

...Если условия всех проверок выполняются (что соответствует установке на выходе счетчика 5 кода числа.К-(0+1), то на выходе дешифратора 14, являющемся тактовым выходом декодера, Формируется сигнал, свидетельствующий о приеме частоты, код которой установлен на информационных выходах декодера (выходах регистра 1 3) . Появление сигнала логической на тактовом выходе вызывает Формирование сигнала логической "1" на выходе второго элемента ИЛИ 21, которым декодер .возвращается в исходное состояние: первыйсчетчик 4 и распределитель 17 по их вторым входам (Р-входам) сбрасываются, а реверсивный счетчик 5 переустанавливается, формирование сигнала начальной установки на выходе второго элемента ИЛИ 21 происходит и в случае невыполнения одного из...

Номер патента: 1569118

Опубликовано: 07.06.1990

Автор: Калиниченко

МПК: B23F 5/12

Метки: зубодолбежный, станок

...наклона а (фиг. 3).Задние углы по эвольвентной поверхности зуба 27 долбяка 28 выполнены несколько большими углов наклона винтовых поверхностей а на детали 25.Станок может работать в режиме нарезания прямозубных колес и колес с правыми и левыми направлениями винтовых спиралей зубьев. 5 10 15 20 25 30 35 При обработке прямозубных зубчатых колес включается тормоз 21 (фиг. 2) и стопорит пиноль 12 от перемещения в осевом направлении. Электромагнитные муфты 15 и 19 отключаются, Включается вращение приводного вала 4, который через кривошипношатунный механизм 24 сообщает шпинделю инструмента 6 возвратно-поступательное перемещение. При этом от кольцевой рейки 7 зубчатые колеса 16 и 17 приводятся во вращение, но в связи с тем, что...

Номер патента: 1558468

Опубликовано: 23.04.1990

Авторы: Кабищер, Калиниченко, Коняхин, Кунина, Лисянский

МПК: B02C 17/18

Метки: барабанной, мельницы, разгрузочное

...к измельчению различного минерального сырья вбарабанных мельницах и может бытьиспользовано в горно-обогатительной,строительной, химической и другихотраслях промышленности,Целью изобретения является повышение производительности.На фиг. 1 изображено предлагаемоеустройство, общий вид, на фиг, 2 -решетка, фронтальный вид; на фиг.Зочищающее устройство.Разгрузочное устройство, крепящееся на барабане 1 мельницы, включает разгрузочную горловину 2, в которой установлена разгрузочная решетка,образованная концентрически расположенными металлическими кольцами 3.Последние установлены на раме 4, жестко закрепленной в разгрузочнойгорловине 2. Между кольцами 3 образованы щели 5. В последние установленыстержни 6, поперечное сечение которых может быть...

Номер патента: 1556746

Опубликовано: 15.04.1990

Авторы: Будник, Калиниченко, Кружаева, Легоцкий

МПК: B02C 18/08

Метки: измельчитель

...на фиг. 2 - расположение и заточка ножей.Измельчитель содержит корпус 1 и наклонно расположенный загрузочный патрубок 2. Нижняя часть измельчителя снаружи снабжена охладительной рубашкой 3 со штуцерами 4, которая служит для снижения высокой температуры, создаваемой вращением ротора, резанием и трением измельчаемого материала. В нижней части корпуса размещен ротор 5 с подвижными ножами 6, причем рабочие кромки ножей заточены по верхней плоскости, В верхней части измельчителя находится патрубок выгрузки готового продукта 7, Количество ножей 6 зависит от производительности измельчителя и измельчаемого материала.Измельчитель работает следующим образом.Исходный материал (например, отходы производства пленок, пластмасс и т.д.) подается через...

Номер патента: 1555668

Опубликовано: 07.04.1990

Авторы: Калиниченко, Корниенко, Минкин, Скуратов

МПК: G01N 33/24

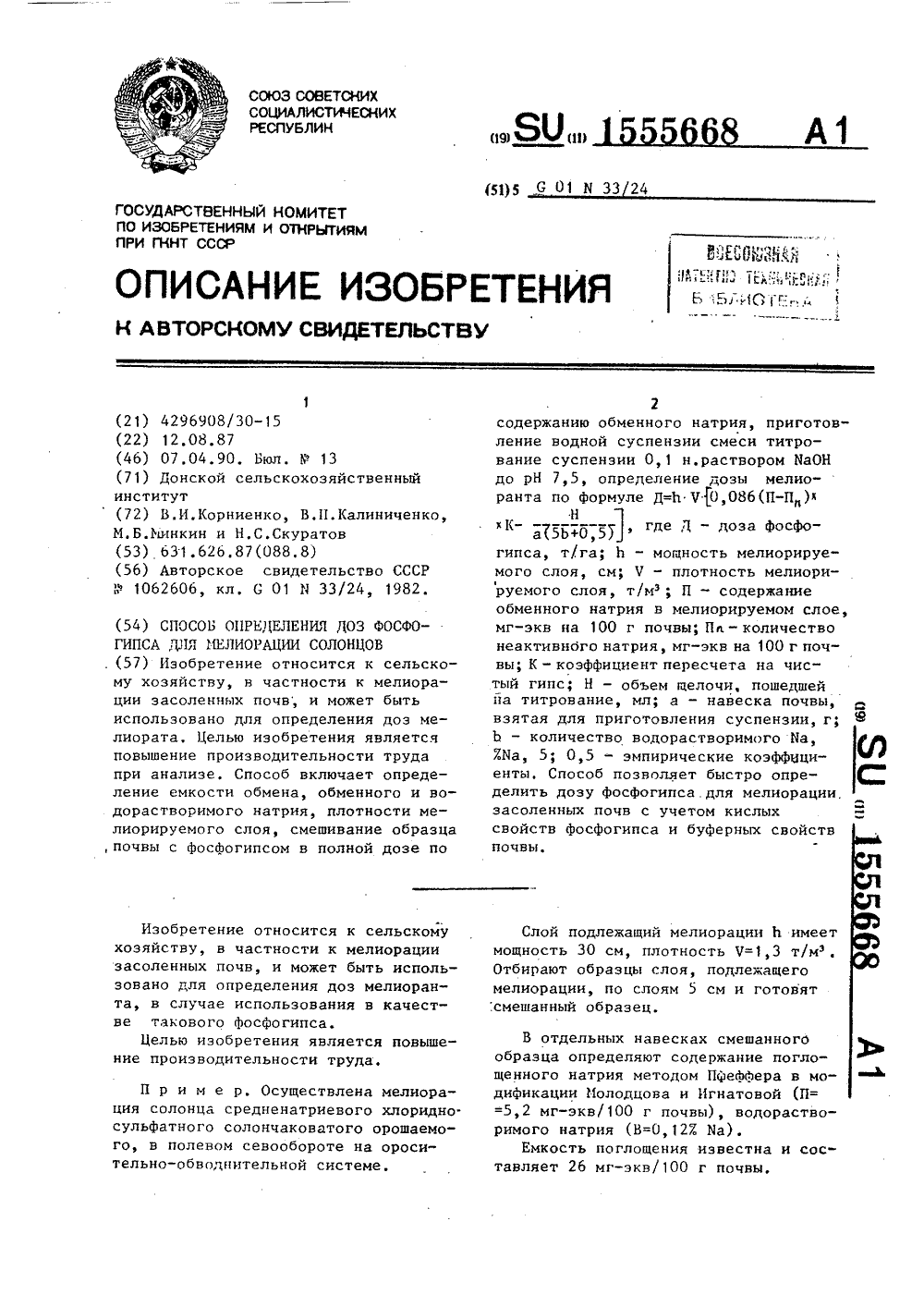

Метки: доз, мелиорации, солонцов, фосфогипса

...свойствпочвы,В отдельных навесках смешанного образца определяют содержание поглощенного натрия методом Пфеффера в модификации 11 олодцова и Игнатовой (П= =5,2 мг-экв/100 г почвы), водорастворимого натрия (В=0,123 Ма).Емкость поглощения известна и составляет 26 мг-экв/100 г почвы.1555668 ленных почв с учетом кислых свойствФосфогипса и буферных свойств почвы,Формула из обре те ния Н Д=Ь0 086(П-П ) К---- -1 1." а(5 Ь+О 5) ф5; 0,5 -1Составитель А.ШевченкоРедактор Н.Бобкова Техред М,Дидык Корректор М.Кучерявая Заказ 554 Тираж 508 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул . Гагарина, 101...

Номер патента: 1553755

Опубликовано: 30.03.1990

Авторы: Арышев, Калиниченко, Харченко

МПК: F03D 3/00

Метки: ветродвигатель

...15 и гидромуАты 16, соосно установленных на опорной мачте 1. Кроме того, ротор 4 Савониуса, ветроколесо 5, редуктор 14 и гидромуАты 16 снабжены валами 17 - 20 соответственно.Ветроцвигатель работает следующим образом.Поток ветра, попадающий на ротор 4 Савониуса, начинает его раскручивать. Вал 17 передает крутящий момент при помощи мультипликатора на вал 20 гидромуАты 16, Все более раскручивающаяся рабочая жидкость передает кинетическую энергию корпусу гидромуАты 16, После превышения крутящего момента гидромуАты 16 пускового момента ветроколеса 5 оно начинает также вращаться. Одновременно воздушные потоки, попадающие на цилиндры 6, проходя через зазоры,12, передают кинетическую энергию отражающим лопаткам 13. Цилиндры 6 начинают...

Номер патента: 1553679

Опубликовано: 30.03.1990

Авторы: Баранов, Волков, Горшков, Денкевич, Калиниченко, Ковалев, Хавротин

МПК: E21C 41/16

Метки: кровлей, пластов, пологих, разработке, слоевой, труднообрушаемой

...выбирают иэ условия ненапсжения их друг на друга при заданном по нормативам шаге обрушения, обеспечения отсутствия проскальзьвания по линии разлома и направля 1 от 1 з сторону от забоя вглубь массва параллельноочистного забоя под углом агсц (о с 90оо,кШ. - Ыр) П 11,к +Я КР Ьн.кагс Ц --- - ----где Ь, Ь к - мощность слоев всей 40,разупрочняемой инепосредственнойкровли соответствени:ш - суммарная вынимаемая 45мощность пласта, м;К - коэффициент разрыл,"ления пород непосредственной кровли,8 козфйициее 1 т уплот не Ония зоны обрушенияв момент осадки блоков основной кровли;1, - заданный на основенормативных документов шаг бурения вееров скважин, м,причем количество скважин в вееревыбирают так, чтобы наведенная микрои макротрещиноватость в...

Номер патента: 1551759

Опубликовано: 23.03.1990

Авторы: Захаров, Калиниченко, Куусе, Рулли, Саар, Силлаотс, Хак

МПК: D04H 18/00

Метки: иглопробивная

...соседней посредством муфты, Каждаясекция заключена в кожух 17, Кривошипно-щатуцный механизм каждого средства 8 перемещения имеет вал 18,который расположен параллельно трансмиссиоццому валу 1 О.Машина работает следующим образом,Волокнистый холст поступает натранспортер 5 и питающими роликами 6подается между очистительным 3 и подкладлчцым 2 стелами в зону иглопрокалгпнания, где на него вочдействуютиглы иг оль цл г л с тола 1, перемещаемыевозвратно-поступательно с помощьюкривошлацо - шатунного механизма 12средства 8 перемещения игольного стола 1В каждой секции рабочий циклпроисходит одинаково, Средству 8 перемещения движение передается от двигателя через ременную передачу 16 цатрансмцссилнцьп нал 10, который прохлди 1 через нсе секпиц...

Номер патента: 1551406

Опубликовано: 23.03.1990

Авторы: Авраменко, Будзинский, Калиниченко, Филимонов

МПК: B01F 1/00, G05D 27/00

Метки: действия, масс, непрерывного, приготовления, процессом, смесителях, углеродистых

...в массе на поверхности и в местах контакта зерен наполнителя образуется непрерывный адсорбционный слой связующего, обладающий повышенной структурной прочностью и связыввающий зерна наполнителя. Энергия разрушения такой массы достигает максимального значения (фиг. 2). При недостатке связующего в массе на поверхности и в местах контакта зерен наполнителя имеются несмоченные частицы и участки. Энергия разрушения такой массы существенно уменьшается. При избытке связующего на поверхности и в местах контакта зерен наполнителя, кроме непрерывного адсорбционного 1 слоя связующего, образуется пластичный слой связующего свободной объемной фазы. Энергия разрушения такой массы также существенно уменьшается.Таким образом, определяя и поддерживая...

Номер патента: 1550089

Опубликовано: 15.03.1990

Авторы: Блинов, Калиниченко, Каракозов, Коломоец

МПК: E21B 31/113

Метки: бурового, ликвидации, прихвата, снаряда

...возникновения прихватаустройство на бурильных трубах опускается в скважину, заполненную жидкостью и устанавливается над прихваченной частью бурового снаряда. Обратный клапан 9 предотвращаетпоступление жидкости из скважины вполость корпуса над плавающим поршнем 10, за счет чего в этой камереобеспечивается давление, значительно меньшее, чем в затрубном пространстве, Это давление либо равноатмосферному, либо давлению столбажидкости, которой частично заполняется колонна бурильных труб, исходяиз условий прочности труб на сжатиеШток 4 за счет передачи вращенияот бурильных труб через шлицевоесоединение переходника 14 со штоком4 свинчивается с прихваченным снарядом, Затем полый корпус 1 с помощью бурильных труб поднимается досовмещения...

Номер патента: 1548612

Опубликовано: 07.03.1990

Авторы: Герасименко, Калиниченко, Осипов, Саук

МПК: F24F 7/06

Метки: рекуперативном, тепла, теплообменнике, утилизации

...поскольку температурный напор существенно не уменьшается, В противоточной зоне обеспечивается достаточно значитель. - ный температурный напор, характерный для противоточного движения теплоносителей, при этом температура плаСтины 1 теплообменной поверхности задается равной 0 С, поскольку температура теплообменной поверхности уменьшается в направлении, противоположном направлению потока холодного воздуха.Температуры удаляемого воздуха на выходе из теплообменника выбираются из соображений обеспечечия максималь-40 ной интенсивности теплообмена.Местную температуру теплообменной поверхности С; определяют по уравнениюэс + сх45оВ каЧестве примера рассматривается работа утилизатора в следующих условиях. Температура теплого воздуха ,на входе в...

Номер патента: 1546150

Опубликовано: 28.02.1990

Авторы: Величко, Дубинчок, Калиниченко, Лисянский

МПК: B03B 5/52

Метки: классификатор, механический

...выводятся из классификатора в пески, В дальнейшем частично осветленная пуль па проходит через целевой зазор между нижней кромкой перегородки 8 и днищем наклонного корыта 1 в зону между перегородкой 8 и сливным порогом 2, В этой зоне осветленная пульпа движет ся в виде ламинарных восходящих потоков, в которых происходит эффективное разделение частиц по гидравлической крупности, т.е. повторная классификация материала. Осевшие крупные50 частицы выводятся из классификатора спиралями 3 в пески, а тонкая частьч пульпы, переливаясь через сливнои порог 2, попадает в сливной желоб 7 и вЫводится иэ классификатора. Спира 55 ли классификатора приводятся во вращение приводом 1, а для их подъема используется подъемное приспособление 5,В результате...

Номер патента: 1544200

Опубликовано: 23.02.1990

Авторы: Балабанов, Калиниченко

МПК: A01B 13/16

Метки: полосопрерыватель

...перед скребком 9 для обеспечения 20 подъема дополнительного поводка 4 и большевысота вала.Устойчивость валика достигается тем, чтоон уплотняется огибающими его скребком 9 и лыжей 7,25 формула изобретения 30Полосопрерыватель работает следуюгцим образом.При движении полосопрерывателя закрепленный на раме 1 полосообразователь 2 формирует продольные валики полосы и планирует ее дно. Режушая кромка скреб- З 5 ка 9 срезает задаваемый высотой расположения пластины 11 слой почвы, которую транспортирует скребок 9, удерживаемый в рабочем положении дополнительным поводком 5 с уплотняюшей пластиной 11.По мере увеличения массы транспортируемой скребком почвы последняя достигает уровня пластины 11. Пластина 11 жестко связана с дополнительным поводком...

Номер патента: 1545285

Опубликовано: 23.02.1990

Авторы: Калиниченко, Квасов

МПК: H02H 7/08

Метки: аварийных, защиты, машин, режимов, электрических

...частоты генераторов 5-8. Приотсутствии кругового огня по коллектору или переброса электрическойдуги на корпус тяговой машины частоты генераторов 5-8 должны быть равны, так как к электрическим машинам 1-4 приложено одинаковое напряжение, С выходов генераторов 5-8 импульсы поступают на раздельные входытриггеров 9-12 и вызывают их переклю"чение, При этом на выходе каждоготриггера 9-12 появляется сигнал логической единицы который поступаетна каждый вход элемента И 18, Послепереключения всех триггеров 9-12 начетырех входах элемента И 18 устанав 55ливается сигнал логической единицы,вызывающий появление сигнала единицына его выходе, который, поступая надругиераздельные входы триггеров 9-12, вызывает их переключение и установку в исходное...

Номер патента: 1544777

Опубликовано: 23.02.1990

Авторы: Анищук, Басова, Даниленко, Ждамарова, Калиниченко, Копеина, Круглова, Лапина, Мызгина

МПК: C07F 9/48, C11D 1/34, G03C 1/38 ...

Метки: кинофотопромышленности, смачивателей, текстильной

...о аО Ю сЧ гЪ Счги СЧ со в о О оф осв о ГЪ ОЪ о ф о м О Сч ф ТВ ОЭ ОЪ о гЪ и и Т о мЪ СО иЮ г- о и мЪйл аГЧ фв о гЪ г Тт иОЭ Т СО Т л ф О и и л ф ГЪ и в фТ гсЪ СОг 4 Ю ГЧТ ГВЪМ ГЪ сч О- Тсч мОЭлОлОЪ ОО ОЭ о о сч счл о о Ои о о и о ГЪ О фо Т Т Оъ СЧ ГО сч О Т л ф О л мЪс й О в л1544777 Таблица 2 Статический краеной угол смачиваСтатическое поверхностное натяжение Смачиваюшая способность по изнестной методике при концентрации ПАВ1 г/дм , с ния при концентРации О . Моль/дм внерх"/дммН/м по хлопчатобуманной по шерстяной ткани Предлагаемый1 Полное растекание 35,0 23 48 31,0 29,0 30,0 33,0 25,5 26,0 25,5 31,0 29,0 30,0 32,0 34,0 27,5 Полное растекание11 22 27 Известныйз1 Н 2 СОО(СН 2 СН 20)С 12 Н 25 1 зСН - СООБа1БОРаСНССОСНСН 101 1-СЯ Ся 1 ОСН...

Номер патента: 1543464

Опубликовано: 15.02.1990

Авторы: Демкин, Казьмин, Калиниченко, Ройтман

МПК: H01F 21/12

Метки: делитель, индуктивный

...реле 35-37. Одна пара неподвижных контактов 48, 49 дополнительного двухпозиционного реле 42 соединена с общим выводом 54 индуктивного делителя напряжения, другая пара неподвижных контактов 46, 47 дополнительного двухпозиционного электрического реле 42 соединена с входным выводом 55 индуктивного делителя напряжения, Отводы 5-О последней декадной делительной обмотки 4 через замыкающие контакты 29-34 однопозиционных электрических реле объединены в общую цепь и соединены с выходным выводом 56 индуктивного делителя напряжения, Работой однопозиционных электрических реле с замыкающими контактами 11-34, двухпоэиционными электрическими реле 35-37 и дополнительными двухпозиционными электрическими реле 42-45 управляет блок управления...

Номер патента: 1541214

Опубликовано: 07.02.1990

Авторы: Калиниченко, Михайлопуло, Подкопаева

МПК: C07H 19/167

Метки: дибензоиладенозина, о-монометокситритил-n

...-3 -О-дибензоиладенг-зина, т, пл. 119-121 Г. )1 0,55 55(этиляцетат),УФ Ь , нм (18 Е) . 232 (4,6 Г281 (4,33). В качестве побочного продуктаполучают с выходом 0,54 г (12/) 5б(этиг(яцетат). К0,80 (этилацетат).мейнУФ Л , нм (1 ЯЕ): 232 (4,67),280 (4,33),Второй изомер - 5 -0-монометокситритил-),2 -0-дибецзоиладенозин получают с выходом 0,47 г (127,).П р и м е р 3, Получение 5-0-монометокситритил-И ,3 -0-пибензоил 6аценозина при использовании 5-кратного избытка триэтилямина и 1,2-кратного избытка хлористого бецзоила.К суспензии 1,17 г (1,82 ммоль)5 -0-монометокситритип-) -бензоиладенозина н 23 мл безводного яцетонитрила добавляют 1,27 мл (9,12 ммоль)безводного триэтиламица, 0.017 г(0,14 ммоль) диметиляминопиридина,0,25 мл...

Номер патента: 1539873

Опубликовано: 30.01.1990

Автор: Калиниченко

МПК: H01P 5/107

Метки: волноводно-микрополосковый, переход

...микрополосковой линии, При этом достигается гальваническая связь отрезка 1 с отрезком 3 и согласование эа счет того, что проводник 4 раэмецен на расстоянии, равном четверти длины волны от торцовой стенки отрезка 1. Размещение проводника 4 и диэлектрицеской подложки 5 параллельно узким стенкам 7 обеспечивает малое возмуцение отрезка 1 при подведении отрезка 3. Для этого же экранируется место их подключения, Введение заземляющего основания 10 отрезка 3 в отрезокна часть его вы соты 1 позволяет настраивать переход на наилучшее согласование. При этом не требуется дополнительных согласух устр-в, что упрощает конструкперехода. 2 ил.г;.р 8 Д ель В. АлыбинКравчук Корректор С. Оекм Соста Техре Спеси едакт Тираж 1 е Подпистениямскал на Заказ 2211...

Номер патента: 1539618

Опубликовано: 30.01.1990

Авторы: Калиниченко, Попов

МПК: G01N 23/00

Метки: термоупругих, характеристик

...взаимодействия, которая в процессе всего измерения остается постоянной,Из уравнения (1) получаемГ(Т ) = 2 (2)Е маркс что позволяет по максимумам термоакустических сигналов, генерируемых в областях 4, 5, 6, образца, характеризующихся различными температурами Т 4, Т, Т , определить значение параметра Грюнайзена образца Г(Т ), Г(Т), Г(Т), Облучив последовательно всю пространственную область неоднородного поля температур исследуемого образца, по амплитудам термоакустических сигналов определяют температурную зависимость параметра Грюнайзена. В этом варианте реализации способа время снятия температурной зависимости параметра Грюнайзена определяется временем сканирования ИППИ по образцу либо временем перемещения образца от его начала до...

Номер патента: 1539029

Опубликовано: 30.01.1990

Авторы: Дмитрик, Калиниченко, Мизяк, Момот, Писарев, Цебренко

МПК: B23K 35/02

Метки: неплавящийся, электрод

...полости электрода 3; внутренняя коническая часть полости30 электродаКроме того, на чертеже приняты следующие обозначения: диаметр электрода - й ; толщина стенки электрода -1 с; расстояние от нижней рабочей поверхности электрода до оси отверстия35 ности отверстия к оси электрода 1соответствует углу заточки электрода Р . Диаметр отверстия йо соответствует толщине стенки электрода К,Охлаждение электрода производитсяследующим образом,45По вертикальному цилиндрическомуканалу 3 подается охлаждающая среда,которая омывает нижний полый конусообразный участок электрода 4, отби рает при этом тепло с наиболее нагреваемого нижнего рабочего участка50электрода, а затем в отработанномвиде отводится по отверстиям 2, Выполнение отверстий на расстоянии...

Номер патента: 1534055

Опубликовано: 07.01.1990

Авторы: Воронин, Грохов, Калиниченко, Коршиков, Кудояров, Марьясов, Музыченко, Першиков, Польщиков

МПК: C21B 7/08

Метки: доменной, колошнике, печи, распределения, шихтовых

...для ее перемещения,Количество плит и индивидуальныхприводов их перемещения зависит отгеометрических размеров доменной печи, например, при полезном объемедоменной печи до 1500 мЗ количествоподвижных плит может быть не более 16 шт, При полезном объеме в пределах 1500-2000 м количество подвиж 3Мых плит целесообразно довести до 20 шт. а на печах об.ьемом 2700 Ф3200 м - до 24 шт, Трапецеидальность плит, или отношение длин верхнего и нижнего оснований определяются количеством и размерами плит, а также величиной 1отклонения их нижней кромки от стенки: колошника.Устройство работает следующим образом.При необходимости осуществить изменение в распространении шихтовых материалов на колошнике доменной печи подается команда на включение гидроприводов...

Номер патента: 1530632

Опубликовано: 23.12.1989

Авторы: Антропова, Белоконова, Калиниченко, Пуртов

МПК: C09C 1/00, C09C 1/34, C09C 1/40 ...

Метки: гаммы, неорганического, пигмента, сине-зеленой, структуры, цвета, шпинельной

...О Г.р ди пер но:и О, мкм, из;ство;,- пигмент состава ,ОСТ;(4 ине- )ел на цвета с с)т(рэтСОСтЬ; ) ,Л,:и д ГПГ.ГтНО)ТИ О.МК.,г 1 нты налог:. а кач тн нного с),.таза,.) изтзе: . Оу .ИОобу местСЛЕд).Цнс: -. НаЧЕ с,.:т укрЫВИС) ОС) Ии диспе)снос гг СОА . ГО; 1 э г / сО б ,)( т. 0 т см и З .)(СОСГО, Ь Г "О, мкм,Дисперсн(.ь ч,тс г,.ц аределя.от рен ГГЕНОВСКИМ )Г ЗДОК. "(рЫВИСТОСТт, ".ГМ, ГГО ОЬЕЛЕЛЯЮТ ВИЭУссльПДОМр и и е р ы 2-(, Аьа . )Ги(ч.примеру 1. Б табл.1-3 представленыусловия проведения способа и свойСтВа ПО 1 УЧЕННЬГХ ПИГМЕНТОВ ПО ПРЕДлагаемому способу и данные сравн.тетььгх примеров для режимов спо.оба с . апредельными значениями,) советс.твин с данными табл,1 -3 предварительное замораживание осажде " ГО гидроксидного продукта...

Номер патента: 1530250

Опубликовано: 23.12.1989

Автор: Калиниченко

МПК: B02C 18/14

Метки: измельчитель

...эффективности измельчения.На фиг,1 показан измельцитель,общий вид; на фиг.2 - то же, видсбоку; на фиг.3 - разрез А-А на фиг,1;на фиг.ч - разрез Б-Б на фиг.1; нафиг.5 - вид Б на фиг,1,Измельчитель содержит корпус 1,ротор 2 с подвижными ножами 3, расположенными на торцовой поверхностидискаротора 2, закрепленными с помощью прижимной планки 5, наклоннорасположенную течку 6, неподвижныеножи 7 и 8, ограничивающие камеру 9переориентации, выполненную в видеусеченного конуса, и окно 10 выгрузкиготового продукта.Измельцитель работает следующимобразом. 25Исходное сырье поступает в наклонно расположенную течку 6 и захватывается подвижными ножами 3 ротора 2,иэмельчается между подвижными ножами3 и неподвижными ножами 7, поступает в камеру 9...

Номер патента: 1529473

Опубликовано: 15.12.1989

Автор: Калиниченко

МПК: H04Q 9/00

Метки: декодирования, сигналов, тональных

...изменитьдопуски на граничные частоты декодируемого сигнала.По адресу, определяемому состоянием первого и второго счетчиков 7,8, хранятся ганцые, далхце новый адрес для считывания, т,е. устройстводекодировация цересграцвается ца прием второй частоты, Если црц изменениисостояния програм ггруемого счетчика28 ци в одной цз анализируемых ячеекпервого блока 5 це бупет обнаруженсигнал "Лог. 1", то импульсом переноса с первого выхода программируемого счетчика 23 второй счетчик 8перейдет в состояцце 000 О, т.е. устройство перестроится ца прием третьейчастоты. Если цц одна из частот, наприем которых настроено устройство,не обнаружега что соответствует установке второго счетчика 8 в определенное состояние то ца выходе блокаО формируется "Лог,...

Номер патента: 1526892

Опубликовано: 07.12.1989

Авторы: Абраменко, Жвавый, Калиниченко

МПК: B22D 11/06

Метки: быстрого, жидкого, лент, металлических, методом, охлаждения, состояния

...так какобод имеет гладкую поверхность. Теплообмен внутреннего обода 3 пренебрежительно мал, так как располагается застойная зона воздухаОтводимый тепловой поток при вынужденной конвекции зависит от скорости омывания охлаждаемой поверхности воздухом (интенсивность охлаждения), а также от площади омываемой поверхности, При вращении круглых тел прямоугольного профиля с приближением к центру уменьшается как интенсивность охлаждения за счет падения относительной линейной скорости омывания, так и площади омываемых боковых поверхностей, что приводит к резкому уменьшению теплосброса. Для увеличения отводимого от боковых стенок теплового потока в предлагаемом устройстве валок-кристаллизатор выполнен в виде центробежной тепловой трубы с...
