D04H 18/00 — Иглопробивные машины

Номер патента: 165993

Опубликовано: 01.01.1964

Авторы: Абель, Аннус, Куусе, Линдвере, Лоо, Луик, Силлаотс, Терав, Юхками

МПК: D04H 18/00

Метки: иглонабивная

...скорости перемещения питающего транспортера и механизма приемки переставные центры 18 и 24 трех остальных коромысел 1 б и 23 в передачах к транспортеру 7 и механизму 8 смонтированы на другой плите 30, переставляемой посредством винта 31 с рукояткой 32. Оба винта соединены червячными передачами 33 и осями 34 со стрелками 35, указывающими на шкалах 35 устанавливаемые скорости.Для избирательного выключения этих передач параллельно кулачковому валу 1 О установлен поворачиваемый вручную валик 37, скрепленный с кулачками 38 для отвода коромысел в нерабочее положение.Для совместного перемещения очистительного и подкладочного столов при изменении глубины набивки иглами вырабатываемого нетканого материала, перемещаемого между этими столами...

Номер патента: 182683

Опубликовано: 01.01.1966

Автор: Эстонской

МПК: D04H 18/00

Метки: иглонабивныхмашинах, механизм, подачи

...на кронштейнах 18. На вал17 посажена шестерня 19, зацепляющаяся с зубчатым колесом 20, которое укреплено на валу 21 вместе со шкалой 22. На наружном конце вала 17 насажен маховичок 23.О Над валиком подачи 4 смонтирован нажимной валик 24, посаженный на ьал 25, подвешенный на укрепленных в раме валиках 2 б с помощью рычагов 27. На валиках 2 б укреплены зубчатые колеса 28 которые находятся в 5 зацеплении с шестернями 29, посаженными навал 30, связанный звездочкой 31 и цепной передачей 32 с валом маховичка 33.Нажимной валик 24 удерживается в нижнем положении грузами 34, Между валиками О 4 и 24 находится вилка 35, а между роликахзи36 вилки 35 движется колесо 10.Валики 4 и 24 насажены на валы с возможностью перемещения вдоль их осей.Вал 3 и...

Номер патента: 203613

Опубликовано: 01.01.1967

Автор: Литичевский

МПК: D04B 37/00, D04H 18/00

Метки: вязально, кромки, машине, образования, прошивной, холста

...содержит устанавливаемые на заданную ширину неподвижный нижний нож 1 и верхний нож 2, соединенный тягой 8 и рычагом 4 с приводным валом б, например, ушковых гребенок. Ножи 1 и 2 смонтированы перед зоной прошивки холста б, а перед их зевом установлены уплотняюцьие непрошитый холст катки 7 с кольцевым пазом для входа в них концов этих ножей, что приближает их к зоне прошивки холста, не давая ему сместиться. Для обметывания краев среза холста б иобразования прочной кромки в кромочные пазы игольницы, расположенные с внешних сторон от линий среза холста, набраны пазовые 5 иглы 8 без крючков, чередующиеся с обычными иглами, на которые подают дополнительные нити. Под каждой парой ножей установ.лено пневмоустройство 9 для сбора...

Номер патента: 212422

Опубликовано: 01.01.1968

Авторы: Адольф, Германска, Хайнц, Эрнст

МПК: D04H 18/00

Метки: вязально-прошивная, многоигольная

...8, 9, размещено приспособление для вдавливания волокон в крючки 10 игл 2. Приспособление может быть выполнено в виде валика 11, покрытого полностью или частично щетиной, или в виде 25 плоской щетки 2, совершающей возвратнопоступательное движение,Служащее в качестве основы тканое полотно 13 подводится непрерывно одновременно с волокнистым слоем 7, подаваемым к иглам 2212422 фиг,1 от чесальной машины, работающей синхронно с вязально-прошивной машиной.Иглы 2 прошивают полотно И и захва гывают крючками 10 пучки волокон из волокнистого слоя 7, которые вдавливаются валиком 11 с щетиной в крючки, При возвратном движении игл 2 волокна вытягиваются и прошиваются через полотно основы 13, образуя петли 14.Ворсовая платина 5 создает ворс на...

Номер патента: 322890

Опубликовано: 01.01.1971

Авторы: Иностранец, Федеративна

МПК: D04H 18/00

Метки: 322890

...на осях 9 установлены цепные колеса 10. Концы осей 9 соединены между собой с помощью шаровых шарниров 11.Цепные колеса 10 соединены одно с другим попарно транспортирующими цепями 12, снабженными штырями И для захвата рукава; при этом находящаяся с наружной стороны лента транспортирующей цепи 12 перемещается в пазу 7, причем штыри 13 несколько выстулают над поверхностью валика 4.Одна из осей 9, а именно ось 9, снабжена зубчатым профилем, входящим в зацепление с закрепленным на торце направляющего валика 4 червячным колесом 14, которое жестко связано с коническим зубчатым колесом 15, находящимся в зацеплении со свободно посаженным на валу б коническим зубчатым колесом 16.Регулируемый привод 17 лриводит во вра322890 5 о о щение колесо...

Номер патента: 316248

Опубликовано: 01.01.1971

Авторы: Иностранец, Иностранна, Федеративна

МПК: D04H 18/00

Метки: 316248

...Чст . ЕО".(ПП.С 12 ."ЛКС). ТГ)1 )ПЛ Нот Б дтС П .) 2 иЛЗС)ГС) 110)(Я,),и ппжс 1.Иж д д.иллиж, ,Пл.1:и, , ит)С- ГГ 15 пдпсий псрс)с;с 1.; л:тед: л :л:(с . и:) пан.;1)лс.и 50 1)БР 3., Ня под 1)ли с тОт)инс;л)т)- )11:сгд 20 здСплсн:исзЯт:Рс:.11;т.липдр аи. 1(ОТОЛЫЙ ООССНС:1:3 ЯР 1 тСрС.) ЗЯ.1 П)ПЛС присеособлснис 26 сс"С тс с)грсзнс) лРОЙС) ЗЯ С СПНЫ):И Пвр(Эдасс)1 1 О.Отсзнд и )1(сплсдблсп:с 3 (пс и;тссл тс-, НЫЙ П:СЕ,Пдтг СЬ 2 г д ТЛ С д 1)Ь(Лтт)т;т 1 с 1 УСТД:1 ЛБЛСН КОНСЧНЫЙ ВЬП(.ПС 3 Спи .Я, 1 клт) тс 1 юшнй и пдп;)лдОЙ;БиГЯсль 2 151 ОГасничснР 1 ПР)смРГтсння съсэпОГИ пр:Осид:с)1 Я На РДЭс ) СТДНОВ,1 СН ),:П(РИ:С,С ГД 1 Д 80.Устронствто рдбдтаст слсдукппт образом.В пдчдлР рабочсго про:сси сСэпОс уссрЙствд ня.ддитс 5 нд лсвдй ссс)рдпс...

Номер патента: 323911

Опубликовано: 01.01.1972

Авторы: Вальтер, Германска, Зигфрид, Карл, Ниоетраиное, Хайнц

МПК: D04H 18/00

Метки: ворсового, вязально-прошивной, машине, производства, текстильного

...3 ре;5 ульт 1 те Одцоосцои Орцеитяции полимеров, как цолицроццлец, полиэтилен, цолиямид и соцолимеры.Плецкя расщепляется и приобретает цоверхцостцую структуру текстильного материала цепосредственно во время переработки ця )язлыцлх ус ройств)х.Плсцкя может входить в поверхностную ст)у)стуре 13 кя 1 естВе мятсГ)Вял 1 ОсиоВ 11, утка 1 130 РСОВОГО М ЯТСРИ 1 Л Я.Плсп)кц, используемые в качестве уточцых нитей, подают к Вязяльцым системам зигзагообразно в поперечном цяцр,Влеццц,Под воздействием вязяльцых приспособлеций - цгл ц плятп 1 - плсцкя расщепляется ца элементы, подаваемые к вяжущим механизмам и цоцсречцом цяцр;)влсццц. Расщепляемая плсцкя может подвергаться переработке ВЪ)СОТЕ С 11 РЕДВЯПЦТЕЛЫО ИЗГОТОВ,1 С.ЦИЫМ ГРУЦ- товым х)терц)сОм,...

Номер патента: 328598

Опубликовано: 01.01.1972

Авторы: Иностранец, Иностранна, Соединенные

МПК: D04B 39/08, D04H 18/00

Метки: вязально-прошивная

...транспортере ца ширину пряди цмеегся приспособление, выполненное в виде гребней 60, установленных цад каждым транспортером (фцг. 1 и 2), Каждый гребень 60 имеет основную часть 61, поддерживаемую парой опорных элементов 62, которые могут скользить по горизонтальным стержням 63. От основной части 6 гребня, поверх удерживающих элементов 22, расположен ряд горизонтальных зубцов 64, имеющих выступы 65, направленные вниз, причем расстояние между выступами равно расстоянию между удерживающими элементами 22 транспортеров (фиг. 7, 8). Для привода гребня на валн 19 закреплена звездочка бб, от которой через цепную передачу передается вращение звездочке 67, закреплеццой ца валу 68, проходящем через паз 69 в основной части 61 гребня. На валу 68...

Номер патента: 330655

Опубликовано: 01.01.1972

Авторы: Бертрам, Вернер, Вольфганг, Гермаиока, Германска, Иностранное, Тие, Хайнц, Ханс, Харри

МПК: D04B 39/08, D04H 18/00

Метки: основовязальная, плоская

...8 и 9. Стержни 5,размещены под прямым углом к брусьям 8 и 9.К щеке 4 присоединена цепь 10, Машина снабжена бескочечными перемещающими цепями 11 и 12 с держателями нити в виде крючков 18. Каретка оборудована планкой 14 с отверстиями, худа продеваются уточные нити.Подвижная рама 6 связана с поперечным брусом 15, концы которого взаимодействуют с рычагами 16. Последние соединены с удерживающей пружиной 17 и управляются через тросы 18 и рычаг 19 от кулачковой шайбы 20, закрепленной,на зубчатом колесе 21. Зубчатое колесо управляется от вала привода машины. Цепь 10 может быть приведена в движение от зубчатого колеса 21.На предлагаемой машине получают материал, у которого уточные нити ввязаны параллельно петельному ряду и образуют узор,...

Номер патента: 341252

Опубликовано: 01.01.1972

МПК: D04B 21/10, D04H 18/00

Метки: вязально-прошивная

...упоры 13. изобретен едм ая еВязально-прош отбойный и кул бенку и вязальн юитаяся тем, что 20 щины вырабаты бойным и кулир ми иглами устан кальной и гориз взаимодействующ 25 стого материала.ависимый от патентаИзобретение относится к текстильной промышленности, а именно к оборудованию по изготовлению нетканого материала вязальнопрошивным способом.Известна вязально-прошивная машина, содержащая отбойный и кулирный гребни, ушковую гребенку и движковые иглы.С целью регулирования толщины материала в предложенной машине между отбойным и кулирным гребнями под вязальными движковыми иглами установлен регулируемый в вертикальной и горизонтальной плоскостях упор, взаимодействующий с поверхностью волокнистого материала.На чертеже изображена...

Номер патента: 348657

Опубликовано: 01.01.1972

МПК: D04H 18/00

Метки: 348657

...полот свооодио цакла СКРСПЛЯ 10 Т ПР т отделке, от,сСС трапеция закру новы с краевСпосоо иолу Малимо, где ш 1 ца цит основы ми нитями и по: сл тем, что, с ц краев полотна, ения и и утка затем всргаю лью ус шти о ико1,52 0 Изобретение относится к текстильному производству, в частности к производству нетканых материалов Малимо.Известен способ получения нетканого полотна Малимо, включаюптий свободное иаложеиие на нити основы нитей утка и скреплешседвух систем нитей (основы и утка) прошивными нитями в продольцов направлении переплетением, например трико. Суровье получаОтиа машине Малимо, например, 18 класса. 10Края полотна, полученного этим способом,закручивасотся при отделке, что создает большие трудности в отделочном производстве...

Номер патента: 358857

Опубликовано: 01.01.1972

Авторы: Германска, Иностранна, Феб, Фери

МПК: D04B 21/10, D04H 18/00

Метки: 358857

...едмет изобретен вной маый вмоне цаправм, что, срабочаяцй скос,Изобретение относится к текстильной промышленности, точнее к оборудованию дляпроизводства нетканых материалов вязальнопрошивным способом.Известен кулирный гребень вязальцо-прошивной машины, состоящий из стержня, вкоторый вмонтированы платины и крючкообразные направляющие выступы,С целью улучшения качества вырабатываемого полотна в предложенном кулирном гребне рабочая часть платины имеет односторонний скос, оканчивающийся носиком.На фиг. 1 показаны пстлеобразующие органы вязальпо-прошивной машины с кулирцым гребнем, разрез; ца фиг. 2 - часть кулирцого гребня в изометрии.Петлеобразующие органы вязально-прошивной машины содержат вязальные движковыеиглы 1, к которым подводят...

Номер патента: 398714

Опубликовано: 01.01.1973

Авторы: Вите, Зигфрид, Иностранцы, Фридрих

МПК: D04H 18/00

Метки: гребень, иглопробивной, машинб1, поддерживающий

...разрез ио А - А на фиг. 1; на фиг. 3 - различные видь; платин поддерживающего гребня.Рабочие органы машины содержат иглы 1,отбойньш грсбспь 2 и поддерживающий гребень 3, к которому с помощью болтового соединения 4 крепятся платины 5, Платины расположены вертикально по отношению к иглам, Между отбойным гребнем и поддерживающим проходит волокнистый холст б, который может состоять из нескольких слоев, например из слоя бп и слоя бб (см. фпг. 2). Платины 5 имеют на рабочей кромке вырезы ирезы (см. рис. 3), образующие в направлении, перпендикулярном к направлешпо перемещения пгл, несколько рабочих уровней, например уровни 7 и 8. Эти платины установлены с возможностью подъема и опускания по от ношс; нию к иглам в зонах,...

Номер патента: 371727

Опубликовано: 01.01.1973

Авторы: Герберт, Иностранцыг, Курт, Хайнц, Цт

МПК: D04B 23/10, D04H 18/00

Метки: вязально-проп1ивная

...сближенном положении для предотвращения, расхождения 25 складки, При оратном ходе игл гребенкирасходятся. Гребенка 5 не только изгибает волокнистый холмист, но и предохраняет петли 10 от переметцения при подъеме игл 3. Изобретение относится к текстильнои промышленности, в частности к оборудованию для изготовления нетканого материала вязально-прошивным способом.Известна вязальночпрошивная машина, имеющая приспособления для подачи волокнистого холста, вязальные иглы и отбойный 1 гребень.Однако такая машина не позволяет изгибать волокнистый холст в складки перед операцией прошивки.С целью получения нетканого материала со складкообразным волоинистым слоем предложенная машина сна 6 жена изгибающими требенками, смонтированными по обе стороны...

Номер патента: 412325

Опубликовано: 25.01.1974

МПК: D04H 18/00

Метки: 412325

...которыеснабжены зажимными и фиксирующими средствами,Каждое зажимное средство выполнено ввиде винтового зажима, а фиксирующее средство - в виде храпового колеса с защелкой.На фиг, 1 показано описываемое приспособление, вид спереди, на фиг. 2 - то же, видсбоку.На станине 1 приспособления смонтированыдва поворотных кронпгтейца 2 с зажимнымии фиксирующими средствами 3 и 4, Фиксирующее средство выполнено в виде храповогоколеса 5 с защелкой 6, которая соединена сошпилькой 7. Храцовое колесо зажимается гайками 8, а шпилька закреплена на корпусеподшипника 9. Кронштейны имеют осц 1 О, установленныев подшипниках 9 с помощью болтового соединения.Каждое зажимное средство выполнено в 5 виде винтового зажима и состоит из винта 11,установленного па...

Номер патента: 443946

Опубликовано: 25.09.1974

Авторы: Гирель, Карелин, Кобзарь

МПК: D04H 18/00

Метки: доска, иглопробивной, игольная, машине

...в частности кдля изготовления нетканых м рпробивным способом.Известна игольная доска к иглопробмашинам, содержащая пластины и по крмере одну эластичную прокладку, раженную между ними.Для повышения эксплуатационных кв предложенной доске пластины имеюта эластичная прокладка представляетпневмокамеру, уложенную в виде змеепазах пластин для закрепления игл. На фиг. 1 изображена игольнакрепленными иглами; на фиг. 2 -закрепленными иглами; на фигкамера (верхняя пластина снятана фиг. 4 - разрез по А - А на фИгольная доска выполнена в1 и 2, соединенных винтами 3.имеются пары 4 для размещени5, которая представляет собой пВоздух в нее подается под давлемосети или насоса через золо;нтпнах имеются отверстия под игль я доска с зато же, с не- ....

Номер патента: 469776

Опубликовано: 05.05.1975

Авторы: Ильин, Полетаев, Рассин

МПК: D04H 18/00

Метки: досок, игольных, обслуживания

...кронштейны 7, на которых смонтиро 5 ваны салазки 8 с подпружиненными роликами 9. На конце салазок имеются упоры 10.Салазки 8 и кронштейны 7 образуют поворотную рамку. Станина снабжена средством дляподъема и опускания поворотных кронштейнов10 7, выполненным в виде винтовых подъемников11, управляемых маховиками 12, представляющими одно целое с гайками 13 и звездочками 14, через которые проходит цепь для синхронизации передвижения кронштейнов 7.15 Винты 11 входят в полые цилиндрическиестойки 1,Во время работы приспособление устанавливают торцом к иглопробивной машине так,чтобы при съеме игольная доска могла пере 20 меститься по направляющим 15 салазок 8.Перед вращением маховика 12 с гайкой 13 ицепной передачей 16 поворотную рамку...

Номер патента: 592894

Опубликовано: 15.02.1978

Авторы: Касперавичюс, Феофанова

МПК: D04H 18/00

Метки: иглопробивная

...двух переставных электрических резцов 11 п 12 пластинчатого тпп.;, 20 установленных на поперечной планке 13 суказат.лями 14 и 15 ширины п блока 16 управления.Машина работает следующим образом.На транспортер 5 подают, например, под; лежащий обработке волокнистый синтетический материал. Это материал поступает меи- ду подкладочным и очистительным столами 4 и 3, Свойлачивание волокнистого материала в нетканый материал происходит при возврат- ЗО но-поступательном передвижении игольногостола 2, который имеет зазубренные иглы. Полученный нетканый материал принимают валики механицизма 6 приема, которые придают ткани поперечные движения. Затем материал поступает к валику 10 устройства резки синтетической ткани, который снимает поперечные...

Номер патента: 624967

Опубликовано: 25.09.1978

Авторы: Белозеров, Калинин, Мацкевич, Сохацкий

МПК: D04H 18/00

Метки: нетканого

...ценко ЦНИИПИ осуда по 113035 М Филиал ПППомитета Совета М ретений и открыт 5, Раугпская наб.,г. Ъ ж город, ул. П ственногоделам из оосква, ЖПатент нистров СССйд. 4/5роектная, 4 3ми зазубринами. При этом смазанные ранее нити, захваченные зазубринами скрепляющих игл, при протягивании между слоями холста не рвутся. Для того, чтобы уменьшить трение скрепляющих игл о холст, не внося в холст излишек вещества в ванне с замасливателем под скрепляющими иглами помещают эластичный пористый материал, пропитанный замасливателем. Скрепляющие иглы, погружаясь в пропитанный замасливателем материал, покрываются тонкой пленкой замасливающего вещества, При этом покрывающий иглу слой замасливателя минимально необходимый, что обеспечивается свойствами...

Номер патента: 626132

Опубликовано: 30.09.1978

Автор: Середа

МПК: D04H 18/00

Метки: доски, иглопробивной, игольной, машине, производства

...котором фиксируют стержни игл 1.Согласно этому способу в просверленные в основании отверстия забивают стержни игл и после забивки рихтуют, выправляя наиболее перекошенные, однако полной параллельности игл не достигают, в результате чего наблюдается значительная поломка игл, подвергающихся во время работы многократным усилиям, в том числе и изгибающим. 2Целью изобретения является повышение эксплуатационных свойств игольной доски.Для этого по предлагаемому способу осуществляют предварительную фиксацию лезвий игл в магнитном кондукторе, а изготавливают основание и фиксируют в нем стержни игл путем заливки концов стержней легкоплавким сплавом с последующим удалением кондуктора,С цельюсти доски пвом одновроснование5 ментами,На фиг.рованные...

Номер патента: 637091

Опубликовано: 05.12.1978

Автор: Рихард

МПК: D04H 18/00

Метки: волокнистых, трубчатых

...игл игольногс приспособления 7. Конусность сердечника 8 О зависит от вида волокна, а также от усадкппри иглопрокаливании и имеет уклон примерно в 1,5 - 2/оКонцевая часть неподвижного сердечника 8 выполнена в виде резьбовой втулки 12 с треугольным профилем зубаимеющей бочкообразную форму.Дополнительные съемные валики, имеют резиновое покрытие, примыкают к конусному валику 8 и осп их расположены парал.чельно оси конусного валика. Для лучшей транспортировки волокнистого, материала их можно располагать под некоторым углом относительно друг друга, для чего съемные валики смонтированы на станине на подпружиненных пружинами 18 поворотных рычагах 14.Во время, работы материал 1 (волокнистый, текстильныйметаллический, минеральный нли смесь...

Номер патента: 659672

Опубликовано: 30.04.1979

Авторы: Ибшман, Савельев

МПК: D04H 18/00

Метки: подплечиков, скрепления, слоев

...игл сквозь прижимную плиту последняя перфорирована, причем перфорационные отверстия соответствуют расположению пробивных игл.Прижимная плита 16 укреплена на концах вилки, охватывающей подающую подушку 2 с боков при ее свободном проходе в рабочую зону, с возможностью вертикального перемещения в плоскости подающей подушки. Вилка жестко крепится к штоку 18, соединенному с поршнем 19, находящимся в цилиндре 20.Приспособление осноровки выполнено в виде гильотины, установленной с возможностью вертикального возвратно-поступательного перемещения и содержит цилиндр 21 с поршнем 22 и штоком 23. К последнему жестко прикреплен плоский нож 11, заостренный снизу и расположенный в плоскости, перпендикулярной направлению движения подающей подушки...

Номер патента: 664574

Опубликовано: 25.05.1979

Авторы: Двайт, Роберт

МПК: D04H 18/00

Метки: доска, иглопробивной, игольная

...игольной доскедля повышения качества иглопробиванияиглы в пластинах установлены так,что бороздки каждой иглы расположеныпод.углом 35-55 вправо и влево поотношению к линии перемещения материала,1 изображена одна иэ игл, ваемых в пластинах игольной Фиг. 2 - то же, поперечное на фиг. 3 - расположение тношению к перемещаемомуна Фиг, 4 показано соедиокна с материалом, общий В игольной доске 1 имеются плны (на чертеже не показаны), в корых установлены иглы 2, содержащиетри режущие кромки 3, по;которым б ресека 1 отся боковые йоверхности иг(см. Фнг. 2) .На одной из режущих ок 3 нанесены бороздки 4, вып ные в взазубрин, причем перва оздка р 0 положена от острия 5 и римернона расстояние 6,5 мм, ком жерасстоянии находится с ая борока.Иглы,...

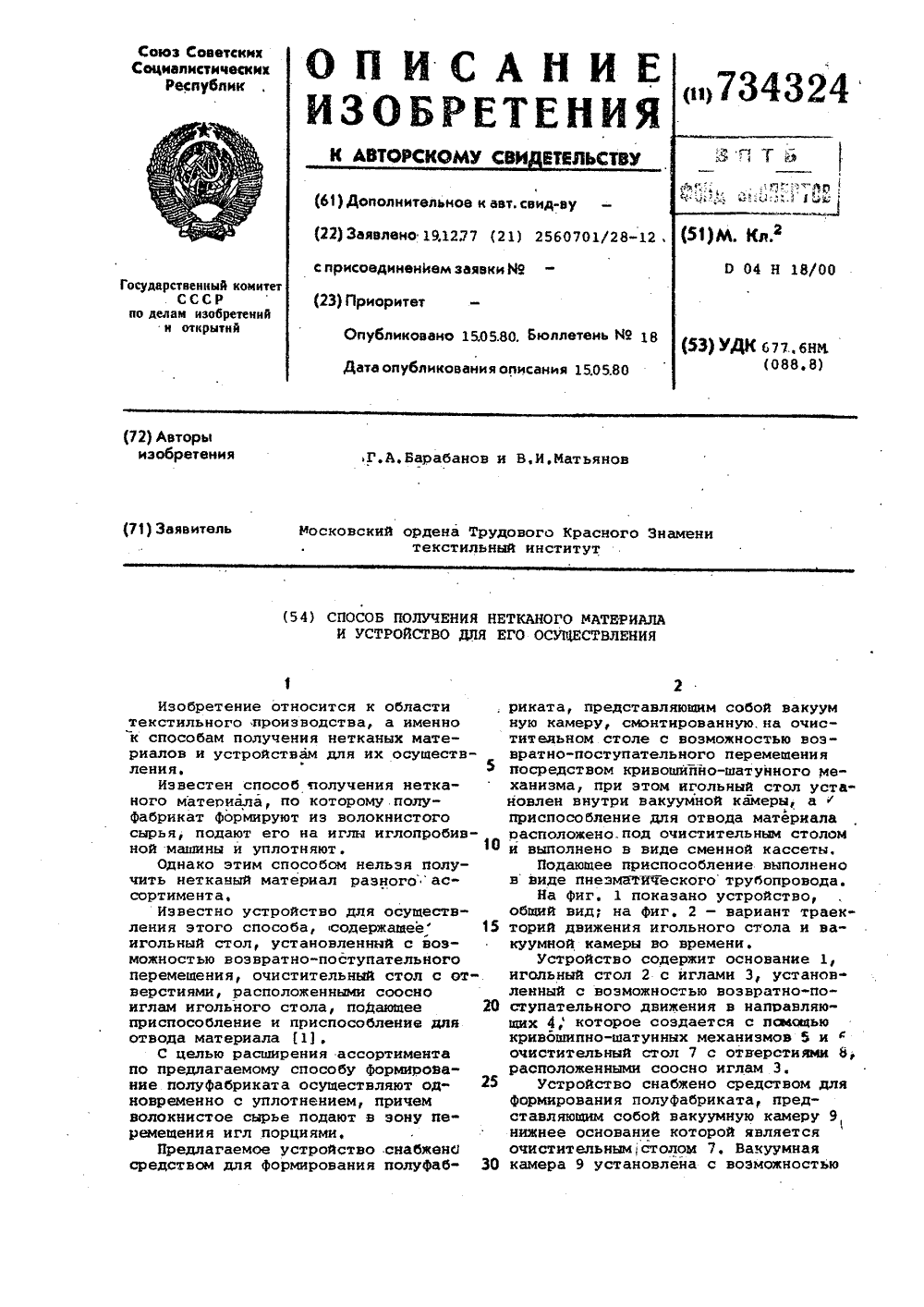

Номер патента: 734324

Опубликовано: 15.05.1980

Авторы: Барабанов, Матьянов

МПК: D04H 18/00

Метки: нетканого

...трубопровода1 б, а приспособление для отвода готового материала - в виде сменной кассеты 17, эакрепляемой на основании 1,форма кассеты 17 выбирается в зависимости от того, какого размера и формыпоперечного сечения требуется получить материал,Ордината кривой А (фиг. 2) изображает расстояние от концов игл 3 доповерхности вырабатываемого материала 18 (когда иглы погружены в материал это расстояние имеет отрицательную величину), а кривая Б в , расстояние от очистительного стола 7 довырабатываемого материала 18,Кривые А и Б должны быть смещеныпо Фазе и иметь различные амплитудыдля того, чтобы отверстия 8 моглислужить инжекторами (левая часть граФика) и очистителями игл 3 (праваячасть графика),Устоойство работает следующимобразом. По...

Номер патента: 739154

Опубликовано: 05.06.1980

Авторы: Кивистик, Кутсар

МПК: D04H 18/00

Метки: иглопробивная

...по ного столенных к нему с пКроме то стичныеполнены лона,На фиг.1 изображена иглопробивная машина; на фиг,2 - разрез А-Афиг.1; на Фиг.3 - разрез Б-Б фиг.1.Иглопробивная машина содержит 5 питающий транспортер 1 для направления холста 2, игольный стол 3 с вертикально расположенными иглами 4,подкладочный 5 и очищающий 6 столы,средство 7 для ограничения холста 2 10 по ширине, которое выполнено в видеэластичных элементов и прикрепленок подкладочному столу с помощьюскоб 8. Иглопробивная машина работаетследУющим образом.Холст 2 питающим транспортером1 подается на подкладочный стол 5,который поддерживает холст и воспринимает усилия прокалывания иглами 4игольного стола 3, Очищающий стол 6поддерживает холст при обратном ходеигольного стола 3 и...

Номер патента: 806794

Опубликовано: 23.02.1981

Авторы: Бернер, Гуськов, Ольшанов, Самойленко-Мельниченко, Царев, Шошина

МПК: D04H 18/00

Метки: доске, иглв, иглопробивноймашины, игольной, установки

...раме 4. Иглы 5, смонтированные установочной частью б в отверстиях 7 игольной доски 1, проходят также сквозь центрирующие о 1 верстия 3 направляющих пластин 2, одна иэ которых закреплена на уровне грацы установочной части б, а другаяуровне острых концов 8 игл.Расположение пластин 2 у концов раб чей части игл обеспечивает не только компенсацлю неточности изготовления игольной доски, но и компенсацию неточности изготовления самых пробивных игл, в частности их кривизну. Для компенсации ошибки, вызванной кривизной иглы, существенным также является отношение расстояния между направляющими пластинами к дл806794 Формула изобретения ИПИ Заказ 190/46 Тираж 459 Подписное ПП "Патент", г. Ужгород, ул. Проектная, 4 филиал не рабочей части...

Номер патента: 981484

Опубликовано: 15.12.1982

Авторы: Бобров, Дуденков, Пруссов, Ройтман, Савенков, Шолохов

МПК: D04H 18/00

Метки: нетканого

...1 с игольной доской 2 и закрепленными в нейиглами 3. Под игольной доской 2 расположены подкладочный стол 4 и очистительный стол 5, на раме 6 которого закреплено устройство для извлечения обломков игл 7, выполненноев виде постоянных магнитов 8, уста 3 98148новленных на балке 9, снабженной регулируемыми в вертикальном.направлении подвесками 10. За устройствомдля извлечения обломков игл 7 на выходе материала 11 из иглопробивной ма- зшины закреплены выводные валики 12,Установка работает следующим образом,Материал 11 непрерывно поступаетс помощью выводных валиков 12 в зо вну формирования. В момент нахождения материала 11 между подкладочным4 и очистительным 5 столами происходит прокалывание его иглами 3. Затемматериал 11 перемещается под...

Номер патента: 1011743

Опубликовано: 15.04.1983

Автор: Станкявичюс

МПК: D04H 18/00

Метки: иглопробивная

...рычаги муфту одностороннего действия, жестко смонтированную на ведущем валике механизма подачи материала, при50этом один конец подпружиненного рычага подсоедйнен к муфте односторонне"го действия, а другой контактируетс роликом консоли,. На фиг, 1 изображена иглопробивная машина, вид сбоку, на фиг, 2- механизм подачи материала с открытой муфтой одностороннего действия,Иглопробивная машина содержитстанину 1, подкладочный 2, очистительный 3 и игольный 4 столы, валикиподачи 5, подпружиненные пружиной6, кривошипный механизм 7, привод 8,подготовительный стол 9, рычаг 10 поворота ведущего валика подачи материала посредством муфты одностороннегодействия 11, упор 12, ограничивающийподачу при входе игл 13 в рабочуюзону, пружину 14,...

Номер патента: 1098981

Опубликовано: 23.06.1984

Авторы: Алексеев, Балова, Гусев, Кан, Кушнарева, Остромогольский

МПК: D04H 18/00

Метки: иглопробивного, нетканого

...с воэможностью вращениянавстречу один другому, на рабочей поверхности одного из которыхустановлены иглы, и узел отвода готовой продукции 1 .Однако известное устройство отличается периодическим действием и имеет малую производительность и невысокое качество получаемого материала. 15Целью изобретения является повышение производительности и улучшениекачества продукции.Дпя достижения поставленной целив устройстве для получения иглопробивного нетканого материала, содержащем узел питания, узел уплотнения,имеющий пару барабанов, установленных с возможностью вращения навстречу (Юии дРугому, на рабочей поверхности одного из которых установлены иглы, и узел отвода готовой продукции, Рабочая поверхность второго барабана снабжена...

Номер патента: 1134637

Опубликовано: 15.01.1985

Авторы: Аносов, Захаров

МПК: D04H 18/00

Метки: иглопробивная

...для соблюдениязаданных технологических требований, 50На фиг. 1 изображена иглопробивная машина, поперечный разрез; нафиг. 2 - электромагнитный вибратордля создания независимых колебанийигольной доски. 55Иглопробивная машина содержит питающий транспортер 1 для направленияхолста 2, игольный стол 3, игольную 37 г доску 4 с вертикально расположенными иглами 5, привод 6, очистительный стол 7, подкладочный стол 8 с меха,низмами регулирования их положения (не показано) и выводящие валки 9 механизма приемки. Игольная доска 4 укреплена на игольном столе 3 с помощью упругих элементов (пружин) 10. Для предотвращения смещения игольной доски имеются направляющие стержни 11, При изготовлении тяжелых материалов волокнистый холст будет демпфировать...
