Калиниченко
Жидкоструйное сопловое устройство
Номер патента: 1327986
Опубликовано: 07.08.1987
Авторы: Баталионок, Ефимчук, Калиниченко, Мальцев, Святодух
МПК: B05B 1/34
Метки: жидкоструйное, сопловое
...изобретения " уменьшениегабаритов и повышение дальнобойности устройства,На чертеже изображено жидкоструйное соплоное устройство,Устройство содержит циликдричес" .кий ствол 1 с конически сужающейсявыходной частью 2. В стноле 1 размещен выпрямитель в виде групп 3 и 4продольных перегородок. Перная группа 3 перегородок делит ствол не менее, чем на четыре канала, втораягруппа 4 - не менее, чем на девятьканалов. Длина первой группы 3 перегородок выбрана ранной от 1,0 до1,21 а длина второй группы 4 - от1,3 до 1,6 внутреннего диаметра ствола 1, Зазор между группами 3 и 4 продольных перегородок выбран 0,2 внутреннего диаметра ствола.Устройство работает следующим образом,Турбулизированный поток моющейжидкости проходит через ствол 1. Припрохождении...
Устройство декодирования тональных сигналов
Номер патента: 1327327
Опубликовано: 30.07.1987
Автор: Калиниченко
МПК: H04Q 9/00
Метки: декодирования, сигналов, тональных
...элемента И 6 на втором входесчетчика 7 "1" он перейдет в состояние 0001, изменяя адрес блока 9 по-,стоянной памяти. По данному адресув блоке 9 постоянной памяти хранятсяданные, суммирование которых с кодом.второго сумматора 29 дает адрес счи тывания для блока оперативной памяти,т.е. устройство настроится на приемвторой частоты. Если ни одна из частот, на прием которых настроено устройство, не будет обнаружена, чтосоответствует установке счетчика 7 в определенное состояние, то при этомна выходе блока 10 начальной установки сформируется "1". Этот сигнал поступает на вторые входы элементовИ 21, на первых входах которых "0"(за исключением элемента И 21 второго канала). На выходе элемента И 2 1вТорого канала появится "1", счетчик27 этого...
Индикатор запыленности фильтров пылесоса
Номер патента: 1326237
Опубликовано: 30.07.1987
Автор: Калиниченко
Метки: запыленности, индикатор, пылесоса, фильтров
...1,м образом.При включении ць;лесоса В сеть его якорь начинает вращаться ц приво.,ит во врацецие воздушую турбину. При чистых фильтпах пылесоса воздушный поток бесцрецятственно проходит через них, цопаласт ца лопатки воздушной турбины, и, пройдя полсть электродвигателя, выбрасы- ВастСЯ ОЧИШЕННЫ.", Ог гпли В СН(РУжаОШЕЕ пространство. Г 1 срекачиваемый электро;Вцгателсм поток Воз,уха нагружает возуцмо туро 11 м и кестко сВ 513 аныи с нес якорь эсектродвг;те,п 11 ри увеличении Зап 1 ЛС 1 ОСТИ фИЛЫ )О 1 .ОТОК )Озлив"Хс, ЦОСТМ. па 101 ци ц к возду 1 нои "урбие, "О еньцее- ся и меньне нагружает се тормозяццм момеьтом. Оловрем О уменьшается нагрузка ца якорь электродв гите,я, в связи с чем увелцчивастся частота его Вращения и напряжение на...
Разгрузочная решетка барабанной мельницы
Номер патента: 1324685
Опубликовано: 23.07.1987
Авторы: Калиниченко, Корж, Савельев, Сокур
МПК: B02C 17/18
Метки: барабанной, мельницы, разгрузочная, решетка
...химической ицементной промышленности.Цель изобретения - повышение про- Чпускной способности за счет увеличения общей площади разгрузочных отвер"стий, обеспечения их самоочистки .впроцессе работы мельницы и сниженияметаллоемкости.На фиг,1 изображен сектор разгрузочной решетки, общий вид; на фиг,2 -разрез А-А на фиг.1,Разгрузочная решетка барабанноймельницы состоит из отдельных секторов, выполненных в виде рамы 1, кдугообразным основаниям которой шар"нирно закреплены разгрузочные элементы 2, выполненные в виде цилиндри"ческих пружин с заданным шагом иуложенные в одной плоскости, междукоторыми образованы щелевые отверстия3, причем величину последних устанавливают в зависимости от крупностиготового продукта.Разгрузочная решетка...
Смесь для легирования и модифицирования чугуна
Номер патента: 1323602
Опубликовано: 15.07.1987
Авторы: Афанасьев, Калиниченко, Максимова, Пресман
МПК: C22C 35/00
Метки: легирования, модифицирования, смесь, чугуна
...алюминия позволяет уменьпп,гь содержание кремния в чугуне с 2,8 да 2%,Уменьшение кремния в чугуне благоприятно сказывается на форме графитовых включений - количество междендритногс точечного графита резкоУМеньшается, Такой характер изменения формы графита в дальнейшем "пособствует распаду аустенита до перлита,Данный эффект начинает проявляться при концентрации алюминия в сплаве не ниже 15%. Повышение содержанияалюминия выше 25% приводит к образованию в чугуне окисных пленок иухудшение свойств чугуна,П р и м е р Сухие измельченныекомпоненты смеси дозируют и перемешивают до получения однородной массы,Проверку эффективности действиясмеси для легирования и мадифициравания чугуна производили на чугуне,содержащем, вес.%:Углерод 3,6Кремний...
Центробежная мельница
Номер патента: 1323129
Опубликовано: 15.07.1987
Авторы: Антонычев, Бренер, Калиниченко, Сокур, Учитель
МПК: B02C 13/14
Метки: мельница, центробежная
...б,отражательную обечайку 7.В торце обечайки 7 установлена решетка 8. На внутренней поверхности обечайки установлены подъемники 9. К мельнице прикреплен бункер 10.Количество подъемников может быть определено по выражениюЫр. ии1 о 2Исходный материал из бункера 10поступает в корпус 1 через загрузочный патрубок 2 и попадает в центрвращающегося ротора 3, где, скользяпод действием центробежных сил поразгонным ребрам 5, выбрасывается иэротора 3 и, ударяясь с докритическойскоростью о вращающуюся обечайку 7,разрушаетсяКондиционный по круп О ности материал, проходя через решетку 8, выгружается из мельницы. Крупные фракции материала посредствомподъемников 9 поднимаются и снова подаются на ротор 3.15 В дальнейшем циклы повторяются сдоведением...
Делитель напряжения
Номер патента: 1320758
Опубликовано: 30.06.1987
Авторы: Демкин, Калиниченко, Ройтман, Сергеев
МПК: G01R 15/06
Метки: делитель
...автотрансформатора 1 через переключатель 27 подключен к промежуточному выводу 26 вспомогательного делителя 25 напряжения и входному потенциальному выводу 28 устройства.55В индуктивных делителях напряжения, в которых не приняты меры поуменьшению влияния паразитных падений напряжения на коммутирующих элементах и соединительных проводниках на точность устанавливаемых коэффициентов передач Е при протекании рабочих токов 1,-1 автотрансформаторов 1-6 соответственно по контактам коммутирующих элементов 7- 11 и соединительным проводникам, возникают достаточно большие паразитные падения напряжения аПЦ,т,П, -зУ, характеризующие напряжение прямого прохождения - Ц , . Вследствие этогонапряжение Б на выходе индуктивныхного делителя отличается от...
Состав для легирования поверхности отливок в литейной форме
Номер патента: 1320003
Опубликовано: 30.06.1987
Авторы: Афанасьев, Калиниченко, Пресман, Тонконоженко
МПК: B22C 3/00
Метки: легирования, литейной, отливок, поверхности, состав, форме
...криолит и легирующий металл " порошок тита на при следующем соотношении ингредиентов, мас.%: карбид бдра 10,8 - 14,4; нитрид бора 2,7-3,б;.порошок титана 13,5-18,0; порошок железа 3,0- 4,0; криолит 1,0-3,0; гидролизован ный этилсиликат - остальное. Карбид бора и нитрид бора являются упрочнителями поверхностного слоя отливки, повышают ее износостой кость. Порошок титана, наимодействуя с карбидом бора в присутствии других ингредиентов состава, образует карбид титана, который дополнительно упрочняет легированный поверхностный ЗО слой. Реакция образования карбида титана протекает с.выделением тепла.Это способствует более полному и равномерному разогреву состава на поверхности литейной формы, интенсифи цирует процессы формирования...
Состав для легирования поверхности отливок в литейной форме
Номер патента: 1320002
Опубликовано: 30.06.1987
Авторы: Афанасьев, Калиниченко, Пресман
МПК: B22C 3/00
Метки: легирования, литейной, отливок, поверхности, состав, форме
...а именно к составамдля легирования поверхности отливокв литейной форме,Цель, изобретения - увеличение глубины легированного слоя, повышениекоррозионной стойкости, износостойкости и снижение температуры сушкисостава.Сущность изобретения заключаетсяв следующем. В известный состав дняповерхностного легирования отливок,содержащий карбид бора, гидролизованный этилсиликат, дополнительно,введены Фторид алюминия, карбонильный никель и фенолоформальдегиднофурановая смола (ФФСМ),При введении в состав фторида алюминия ускоряется доставка атомов бора и никеля к поверхности отливки,так как она осуществляется через газовую фазу, содержащую субгалогенидыбора и никеля В 1" , ВГ и КГ. Последние диспропорционируются на поверхности отливок...
Многоканальное устройство для синхронизации блоков управления тиристорными импульсными преобразователями
Номер патента: 1319184
Опубликовано: 23.06.1987
Авторы: Бонзаков, Калиниченко, Рюмин, Шоломицкий
МПК: H02M 1/06
Метки: блоков, импульсными, многоканальное, преобразователями, синхронизации, тиристорными
...канал системыуправления,Устройство работает следующим образом.Генератор 1 работает с частотойй=1 т,где Гф - частота работы тиристоровпреобразователей;ш - число каналов синхронизации,Первоначально КБ-триггеры 14 и5 устаналиваются в исходное состояние по сигналам, поступающим по входам 16 и 17 от блоков управления.При поступлении первого импульса 23синхронизации через элемент ИЛИ 10на КБ-триггер 14 последний собойшунтирует цепь синхронизации, предотвращая поступление импульсов синхронизации в цепь синхронизации. После прекращения существования импульса по заднему его фронту КЯ-триггер 15изменяет свое состояние, формируя 9184по выходу 18 импульс синхронизации,На дальнейшую работу линии синхронизации при таком состоянии триггеруже не...
Способ создания противофильтрационной завесы
Номер патента: 1317059
Опубликовано: 15.06.1987
Авторы: Григорьян, Гулакян, Калиниченко, Пилипенко, Шахназаров, Ядоян
МПК: E02B 3/16
Метки: завесы, противофильтрационной, создания
...раствор коагулянта8, в качестве которого берут полиакриламид концентрацией 0,01-1%, а востальные скважины 5 расположенныениже по течению фильтрационного потока, эакачивают глинистый раствор 7в концентрации 05-5%,Б случае значительной неоднородности грунтового массива как по площади,так и по глубине необходимо вводить в грунтовый массив б растворыглины и коагулянта различной концентрации в зависимости от водопроницаемости различньг. участков созданияпротивофильтрационной завесы.В связи с этим при создании завесы путем бурения разведочных скважин или открытия шурфов следует предварительно определить водопроницаемость и минералогический состав грунта на различных глубинах по контурубудущей противофильтрационной завесы. Полученные...
Устройство для формовки полых изделий с отводами с использованием эластичного наполнителя
Номер патента: 1310063
Опубликовано: 15.05.1987
Авторы: Калиниченко, Канишов, Письменный, Эрбейгель
МПК: B21C 37/29, B21D 22/10
Метки: использованием, наполнителя, отводами, полых, формовки, эластичного
...частично сжимается, а частично заполняет объем формируемого отвода,При достижении внутреннего давления, создаваемого эластичным наполнителем 4, величины потребного дляформообразования одновременно с формовкой отвода происходит заполнениецилиндрических компенсационных полостей пуансонов эластичным наполнителем 4. Для особотонкостенных заготовок, например, из алюминиевых(4) сплавов, как показывают приведенныеэксперименты, входной диаметр цилиндрической компенсационной полости вэтом случае должен удовлетворять соотношению 0 5- - 0 650 в п . п,напгде Р - диаметр цилинв.поп. и,дрическоикомпенсационной полости пуансона осадки;) Ирп - диаметр наполнителя,Кроме того, при формообразованииизделий из, например, алюминиевыхсплавов из-за их низкой...
Иглопробивная машина
Номер патента: 1306995
Опубликовано: 30.04.1987
Авторы: Захаров, Калиниченко, Куусе, Хак
МПК: D04H 18/00
Метки: иглопробивная
...5 столами. На цанги 11 надеты запорные кольца 12 с запирающими пружинами 13. В пазы запорных колец входят рычаги 14, которые могут поворачиваться вокруг осей 15 при помони электромагнитов 16. Машина содержит механизм приемки и привод (не показаны).Во время работы машины цанги 11 находятся в жестком соединении со стержнями 10 пол действием запорных колец 12 и пружин 13, благодаря чему осуществляется жесткое соединение очистительного и подкладоцного столов с остовом машины и между собой.При необходимости изменения расстояния между столами включают электромагниты 16, сердечники которых при втягивании поворачивают рычаги 14 вокруг осей 15. При этом короткие плечи рычагов 14 перемещают запорные кольца 12, освобожлая жесткое...
Устройство для распределения пневматически транспортируемого потока сыпучего материала
Номер патента: 1306863
Опубликовано: 30.04.1987
Авторы: Демченко, Зуев, Калиниченко, Кива, Савченко, Федотов
МПК: B65G 53/56
Метки: пневматически, потока, распределения, сыпучего, транспортируемого
...пневматически транспортируемого потока сыпучего матеоиала состоит из материалопровода, выполненного в виде цилиндрической трубы 1, внутренняя поверхность которой в верхней части выполнена из эластичного материала,. выступами 2, ориентированными перпендикулярно оси 3, демпфирующего элемента 4, установленного между выходными патрубками 5 навстречу движению основного потока, а второй конец демпфирующего элемента заглушен заглушкой 6. Демцфирующий элемент 4 выполнен в виде криволинейного дугообразного патрубка, свободцыи конец которого направлен вверх и заглугцег 1, цри этом впускной патрубок 7 расположен под обращенным вершиной вверх углом, меньшим 180, но предпочтительно равным 145 - -155. Устройство работает следукиццм образом.По...
Почвообрабатывающее орудие
Номер патента: 1306496
Опубликовано: 30.04.1987
Авторы: Демченко, Зуев, Калиниченко, Нефедов
МПК: A01B 29/04
Метки: орудие, почвообрабатывающее
...поРаушс едприяти СостТехред Тираж твенного комитета 5, Москва, Ж - 35 олиграфическое пр ароши Редактор Е. КонцаЗаказ 1352/1ВНИИПИ Государ130Производственно нИзобретение относится к сельскохозяиственному машиностроению, в частности к почвообрабатывающим орудиям.Цель изобретения - повышение качества крошения и выравнивания почвы.На фиг.1 изображено орудие, вид спереди; на фиг.2 - то же, аксонометрия.Орудие состоит из горизонтально расположенной оси 1, на которой жестко закреплены диски 2, имеющие на периферии радиально расположенные пазы 3, в которых неподвижно установлены ножи 4. Каждый нож 4 выполнен зигзагообразным. Вершины зигзагов каждого ножа смещены относительно вершины зигзагов смежного с ним ножа на 1/4 шага зигзага.Орудие...

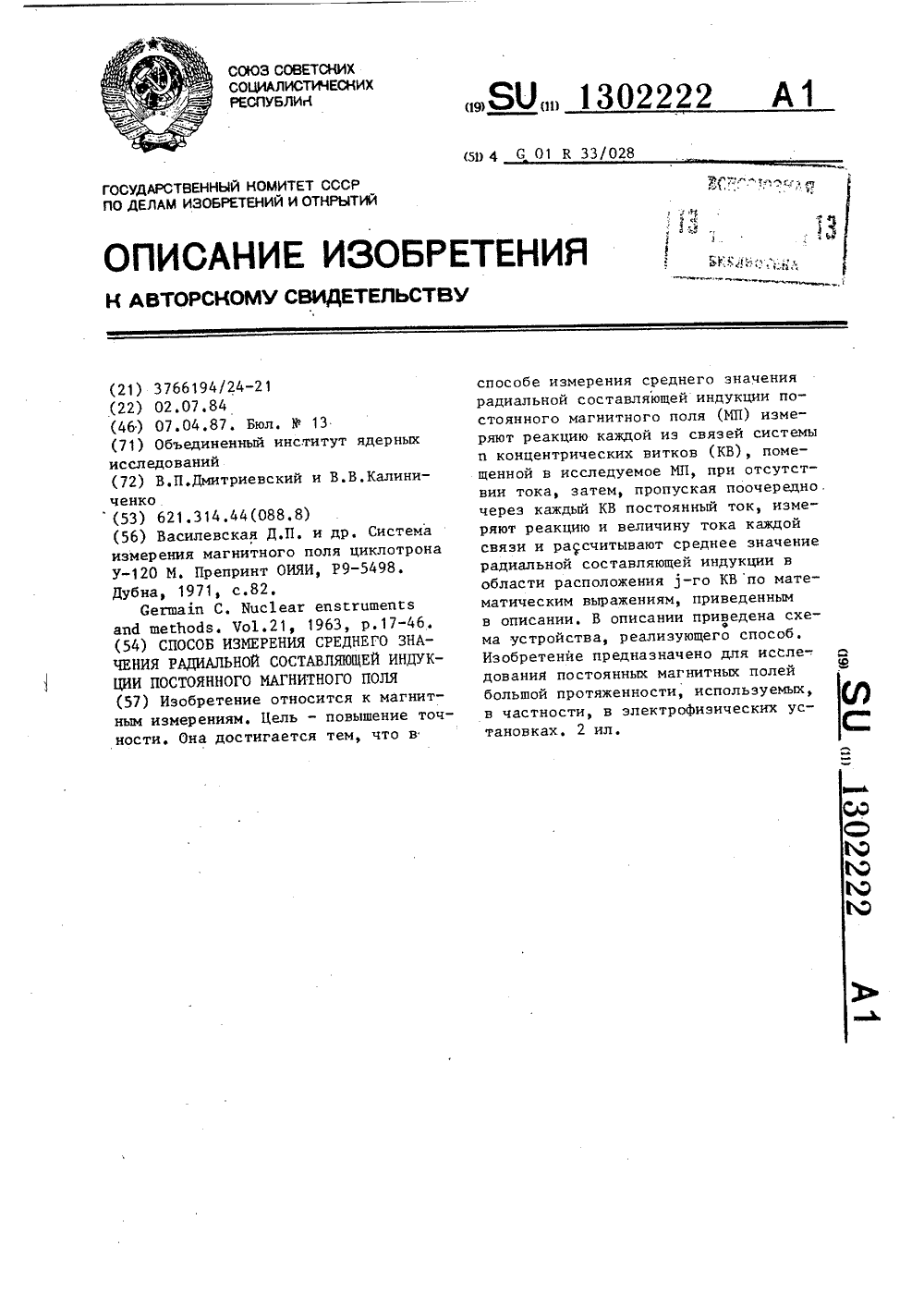

Способ измерения среднего значения радиальной составляющей индукции постоянного магнитного поля
Номер патента: 1302222
Опубликовано: 07.04.1987
Авторы: Дмитриевский, Калиниченко
МПК: G01R 33/028
Метки: значения, индукции, магнитного, поля, постоянного, радиальной, составляющей, среднего
...тока измеряют реакцию каж дой из опор 2-4, нормальную к плоскости системы круговых витков, а также величину пропускаемого тока.Иэ соотношения нике: источник стабильного постоянно го тока до 100 А, измерители реакции (напряжения сжатия или растяжения и пр.),На й-Й элемент длины ЬФ 1-го кругового проводника, если радиальная составляющая индукции магнитного поля в зоне этого элемента равна В , действует сила П 3Е:В - среднее значе: ние радиальной состаВляющей индукции магнитного поля в области расположения 1-го кругового витка.Условие статического равновесия системы и круговых витков при отсутствии тока в -м круговом витке запишем в виде: где Р - сила тяжести, действующаяна укаэанную систему.Это же условие при пропускании тока 1 через...
Способ окраски микроорганизмов
Номер патента: 1298582
Опубликовано: 23.03.1987
Авторы: Бирюкова, Исаева, Калиниченко, Старобинец
Метки: микроорганизмов, окраски
...инфекцию,кровь, экссудат, гной наносят тонкимслоем на прецметное стекло или используют отпечатки раневой поверхности на предметном стекле, наливаютна 10 мин О, 1%-ный раствор метиленовой сини, сливают. Затем наливают на5 мин 37.-ный раствор фторида. натрия,сливают, наливают на 3 мин 37-ныйраствор Н О, сливают, наливают на5 мин 95 этилоВый спирт,слиВЯют иналивают на 5 мин 1%-ный раствор основного фуксина. Препарат высушиваюти микроскопируют,Анаэробные каталазоотрицательные микроорганизмь 1 окрашены Р сипчй цп 1, :.у Р 16 Р Р 1,; .па зоположите.и",ныеР к РР: пыйВ качестРР кОРТ 11 опя РОРОдят ОР -раску идент 1 гчных препаратов РОпным Раствором метилеиовой синьки и по Граму. Результаты исследований препставлен 1.1 в табл. 1 и 2,Нз...
Кротователь
Номер патента: 1296682
Опубликовано: 15.03.1987
Авторы: Илларионов, Калиниченко, Ладан, Минкин
МПК: E02B 11/02
Метки: кротователь
...смеси и запального электрического разряда посредством искрового разрядника 8,Дренер выполнен с отражателем 9, на ноже-стойке имеется козырек 10, который совместно с расположенным выше дренера грунтом образует камеру 11 сгорания. В дно дренера вмонтирован щелеватель 12 с продольными ребрами 13.Кротователь работает следующим обра. зом.При движении ножа-стойки 1 с дренером 2 происходит прокалывание и раздвигание грунта. По каналам 3 и 4 через управляемые входным давлением обратные клапаны 6 и 7 горючая смесь (например, ацетилена и кислорода) в определяемой характером компонентов пропорции подается в камеру 11 сгорания. Процесс наполнения камеры заканчивается при перекрытии обратных клапанов в момент снятия внешнего давления. После...
Измерительный преобразователь постоянного тока
Номер патента: 1253306
Опубликовано: 15.03.1987
Автор: Калиниченко
МПК: G01R 19/20
Метки: измерительный, постоянного
...следующим образом.(2) 1 ик 1 к В зависимости от режима измерительного преобразователя его структура изменяется, Можно выделить два режима работы; рабочий режим и режим ввода. Совокупности элементов и связей, обеспечивающей рабочий режим, измерительного преобразователя присвоено (для кратности) наименование "структура 1", а совокупности элементов и овязей, обеспечивающей режим 10 ввода " "структура 11".В рабочем режиме (" структура 1") замкнуты ключи 34, Зб и 37, остальные разомкнуты. На обмотки 4 и 5 возбуждения поступает напряжение воз буждения с выхода генератора 15 возбуждения. В этом режиме намагничивающая сила (н.с.) 1 Ч, действующая на магнитопроводы 2 и 3 и магнтиный экран 10, уравновешивается н.с. 1 И, 20 где 1 - постоянная...
Зубодолбежный станок
Номер патента: 1294511
Опубликовано: 07.03.1987
Авторы: Алексеев, Калиниченко, Трофимов
МПК: B23F 5/12
Метки: зубодолбежный, станок
...кинематической пары 11, звена 12 соединения, органа 13 настройки траектории обката, кинематической пары 14 иделительной передачи 15 связан с делительным столом 16. 25Вал 5 цепью круговых подач, содержащий кинематическую пару 17, орган 18 настройки круговых подач, кинематическую пару 19, некруглые колеса 20 и 21, кинематическую пару 22, орган 23 настройки цикла круговой подачи, быстродействующий 30 реверсивный механизм 24, звено 12 соединения, кинематическую пару 11, делительную передачу 1 О, связан со штосселем 8 с зуборезным инструментом 9. Быстродействующий реверсивггый механизм 24 посредством электрической цепи 25 управления З 5 связан с валом 5. Источник 26 движения кинематической цепи врезания посредством кинематической пары 27,...
Способ компенсации износа деталей передач
Номер патента: 1293412
Опубликовано: 28.02.1987
Автор: Калиниченко
МПК: B23P 6/00, B62D 3/10, F16H 1/08 ...
Метки: износа, компенсации, передач
...и отказа от установки дополнительных элементов, таких как плоские кольцевые пружины, упоры и пружинные толкатели.На фиг. 1 показана деталь передачи в виде сектора рулевого управления трактора после осуществления ремонта, вид спереди; на фиг. 2 - то же, вид сверху.Сектор рулевого управления содержит зубчатую часть 1. В процессе эксплуатации зубья изнашиваются неравномерно. Средняя зона 2 имеет максимальный износ, в направлении концов 3 и 4 сектора износ 2 О зубьев монотонно убывает. Показано, что на концах сектора выполнены прорези 5, обес. печивающие изменение жесткости по длине изношенного участка прямо пропорционально величине износа. Для осуществления способа участкам сектора с малым износом зубьев обеспечивают возможность упругих...
Измерительный преобразователь постоянного тока
Номер патента: 1291889
Опубликовано: 23.02.1987
Автор: Калиниченко
МПК: G01R 19/20
Метки: измерительный, постоянного
...напряжения П я при использовании измерительного преобразователя в режиме измерения малых токови при малом значении 1 ЪБлагодаря уменьшению пульсацийнапряжения 0достигается расширение полосы пропускания следящей системы и, следовательно, улучшение еединамических характеристик, чтообеспечивает уменьшение динамическойошибки измерительного преобразователя.Введение магнитного экрана 3 ослабляет связь между рабочими 4 и 5и компенсационной 7 обмотками,вследствие чего уменьшается прохож дение паразитной переменной составляющей тока из цепи возбуждения вцепь измерительного прибора 15. Кроме того, магнитный экран 3 обеспечивает прямую магнитную связь измерительной 8 и компенсационной 7 обмоток, благодаря чему обеспечиваетсяпередача...
Стабилизатор постоянного тока
Номер патента: 1288665
Опубликовано: 07.02.1987
Авторы: Калиниченко, Крживанек
МПК: G05F 1/56
Метки: постоянного, стабилизатор
...на выходах детекторов 19 и 20равны по величине, следовательно,их разность, выделяемая дифференциальным усилителем 2.1, равна нулю.При появлении разбаланса ампервитков 1 И, и 1,И(1, И И,а 1 И Ф 0) магнитопровод 6 подмагни- ЗОчивается полем постоянного тока, приэтом симметрия импульсов напряженияна резисторе 13 нарушается, что приводит к появлению разбаланса напряжений на выходах детекторов 19 и 20. 35Напряжение Б с выхода усилителя 21,пропорциональное указанному разбалансу, поступает на управляющийвход силового регулятора 1. Величина и знак Б зависят соответствен9но от величины и знака разбалансаампервитков л 1 И, Предложенное техническое решение характеризуется зависимостью П = Г(а 1 И), которая не имеет зоны нечувствительности...
Измерительный преобразователь постоянного тока
Номер патента: 1287023
Опубликовано: 30.01.1987
Автор: Калиниченко
МПК: G01R 19/20
Метки: измерительный, постоянного
...обмотки 13 трансформируется в компенсационную обмотку 12, так как благодаря наличию массивного экрана маг.нитопроводов 4 и 5 между обмотками 13 и 12 существует прямая магнитная связь и при малом суммарном сопротивлении К в цепи обмотки 12 указанные элементы работают как трансформатор переменного тока.где К . - величина эталонного резистора 37;Ки - выходное сопротивлениеусилителя 36 постоянноготока;К- активное сопротивлениеобмотки 12.Этот трансформатор переменного тока охвачен отрицательной обратной связью, вследствие чего существенно снижается погрешность передачи переменной составляющей измеряемого тока в цепь обмотки 12 компенсации. Таким образом, жесткая связь между 1идостигается благодарявключению трансформатора переменного тока в...
Способ предотвращения пучения пород почвы выработки
Номер патента: 1285157
Опубликовано: 23.01.1987
Авторы: Демченко, Забигайло, Калиниченко, Репка
МПК: E21D 11/00
Метки: выработки, пород, почвы, предотвращения, пучения
...изобретения является снижение интенсивности пучения пород почвы путем уменьшения разрыхленности их поверхностного слоя,Сущность способа состоит в следующем.Образуют полости в почвевыработки и заполняют их химическими веществами.Полости, разгружают, а химические вещества предотвращают размокание глубинных слоев пород в почве выработки, уменьшая тем самым вели= чину нучения пород почвы.Для снижения прочности поверхнос ти глинистых пород почвы производят увлажнение поверхностного слоя, для чего бурят скважины в ближайшие водоносные пласты с отводом из них к поверхности выработки до ее проведения.Увлажнение поверхности можно производить и путем ее полива, нагнетания воды через короткие шпурь 1 и т.д.Возможно комбинированное воздействие -...
Сплав для легирования и модифицирования чугуна
Номер патента: 1285043
Опубликовано: 23.01.1987
Авторы: Афанасьев, Калиниченко, Максимова, Пресман
МПК: C22C 35/00
Метки: легирования, модифицирования, сплав, чугуна
...на форму графитовых включений - количество междендритно3 285043 Т а б л и ц а 2 Физико-еханцческие свойства сплава б, МПа Б,Коэффици- Отцосиент тре- тельная ния без изососмазки стойкость НВ Г.пубинаотб ела заготовки мм Известного 0,43 390 4,8 1,5.1 63 го точечного графита резко уменьша=ется. Такой характер изменения Формы графита в дальнейшем способствуетраспаду аустенита до перлита,Данный эффект начинает проявляться 5при концентрации алюминия в сплавене ниже 257 Превышение содержанияалюминия выше 30/ приводит к образованию в чугуне окисных пленок и ухудшению свойств чугуна. 1 ОВведение в состав сплава бора, являющегося карбидо- и нитридостабилизатором, позволяет повысить эксплуатационные свойства чугунных отливокПри введении...
Управляемый многодекадный индуктивный делитель напряжения
Номер патента: 1283863
Опубликовано: 15.01.1987
Авторы: Калиниченко, Соколов, Тотменин
МПК: G01R 15/06, H01F 21/12
Метки: делитель, индуктивный, многодекадный, управляемый
...автотрансформатора,Управляемый многодекадный индукти. 25вный делитель напряжения работаетследующим образом,С помощью управляемого многодекадного индуктивного делителя 1 напряжения может быть установлено затухание от 10 дБ до 130-170 дБ ступенями через 10 дБ.При установке затухания 10 дБиспользуется группа из И декадныхавтотрансформаторов (2-6) и переключающие коммутационные элементы 28-30,При установке затухания пф 20 дБиспользуется группа из М декадныхавтотрансформаторов (16-21), гдеи = 1,2,3,4 и т.д., переключающие 4 Ркоммутационные элементы 28 и 29 изамыкающие коммутационные элементы22-27. Сигналы на включение требуемых коммутационных элементов поступают с блока 33 управления, 45Как было указано выше, с помощьюгруппы из И декадных...
Логический блок для управления исполнительным механизмом
Номер патента: 1283714
Опубликовано: 15.01.1987
Авторы: Калиниченко, Конотоп
МПК: G05B 19/04, H02H 7/20
Метки: блок, исполнительным, логический, механизмом
...30 и 31, выбираютупреждение конечного положения датчика, подсоединенного к входу 14, иустанавливают требуемые выдержки вблоках 18 и 2 задержки.Для появления команды на выходе8 необходимо подать сигнал высокогоуровня на вход 4 или 5. При срабатывании любого датчика ограничения,подключенного к входам 6 и 7, команда на выходе 8 исчезнет. Если длительность команды превысит выдержку времени блока 18 задержки, то опрокинется КЯ-триггер 17, которыйзапретит команду, при этом появится сигнал на выходе 21. Возвраттриггера осуществляется сигналом,поданным на вход 20. Для появления команды на выходе 16 необходимо подать сигнал высокого уровня на вход 12 или 13, при этом должна исключаться внешней схемой подача сигналов высокого уровня на входы...
Способ подачи в гибочный штамп штучных заготовок и устройство для его осуществления
Номер патента: 1282940
Опубликовано: 15.01.1987
Автор: Калиниченко
МПК: B21D 22/02
Метки: гибочный, заготовок, подачи, штамп, штучных
...для подачи работает следующим образом.Вереница заготовок, пополняемая каждый раз еще одной заготовкой, подаетсявперед до переднего упора 5, при этом первая заготовка отжимает упор-отсекатель 8вверх и в рабочую зону частично заходитвторая заготовка. После снятия усилия подачи заготовки под действием пружины 7 итолкателя 6 возвращаются в обратном подаче направлении. Вторая заготовка выходит из-под отсекателя 8, а первая отсекается им от вереницы заготовок и базируетсяпо противоположной стороне упором-отсекателем 8, будучи прижатой к нему толкателем 6 и пружиной 7. При гибке отогнутые 4полки детали выходят из плоскости установки заготовок вверх и согнутая деталь сталкивается с матрицей вереницей заготовокпри следующей их подаче в...
Материал для прозрачных проводящих покрытий
Номер патента: 1282035
Опубликовано: 07.01.1987
Авторы: Введенский, Калиниченко, Козлов, Кочерба, Лаврищев, Петрушенко, Тетерин, Цагина
МПК: C03C 17/00, G02B 5/28
Метки: материал, покрытий, проводящих, прозрачных
...добавка лютеций (111) оксида в количестве 0,1 0,5 мас.7. обеспечивает термическую стабильность поверхностного сопротивления покрытия, В таблице приведены значения поверхностного сопротивления покрытий, измеренные непосредственно после изготовления пленки; а также при ее нагреве до 20 С и после охлаждения до комнатной температуры в зависимости от состава исходного материала. В последней строке таблицы для сравнения приведены экспериментальные данные. полученные для пленок, содержащих 907 1 п О и 107 БпО. Матерйал синтезируют из водорастворимых солей индия, церия и.лютеция совместным осаждением гидроокисей с последующей прокалкой 1000 1100 ОС в течение двух часов на воздухе. церий (1 Ч) оксиду, 5 мл раствора азотно-кислого лютеция с...
