Номер патента: 1055936

Опубликовано: 23.11.1983

Авторы: Иваненко, Раскин

МПК: F16H 57/02

Метки: жестких, корпусе, крепления, узел

...крепеж между вкладышем и сегментами,Цель изобретения - повышение надежности крепления.Укаэанная цель достигается тем,что в узле крепления жестких деталей 2в корпусе, включаюшем,крышку с уплотнением,разрезной элемент, выполненныйв виде, по крайней мере, двух сегментов, и размеьенный между ними упор,последний выполнен в виде вкладышас отверстиями для болтового его присоединения к сегментам или к крышке.На фиг. 1 изображен узел, в котором вкладыш крепится к сегментам; на фиг, 2 - вид Л на фиг. 1; на Фиг, 3- узел, в котором вкладыш крепится к крьиаке; на фиг. 4 - вид Б на фиг.3,В расточке корпуса 1 установлена деталь, например подшипник 2 с валом 3.В той же расточке в кольцевой канавке 4 установлены сегменты 5. Иежду торцом подшипника 2...

Номер патента: 1054859

Опубликовано: 15.11.1983

Авторы: Верхогляд, Голуб, Дука, Иваненко, Милованов, Осичев, Усенко

МПК: H02K 19/34

Метки: бесконтактный, генератор

...между нулевыми точкамиосновной и дополнительной обмоток,Достоинством данного техническогорешения является простота выполнениядополнительной обмотки, посколькуее секции оказываются однотипны ссекциями основной обмотки, а такжевозможность использования энергиидополнительной обмотки по основнойчастоте как на стороне постоянного,так и на стороне переменного напряжения 4 .Недостатком данного техническогорешения является ограниченность егоприменения областью однофазных нагрузок переменного тока, в частности,оказывается невозможным органиэо. вать питание трехфазной моторвентиляторной нагрузки, например, в тепловозе.Цель изобретения - повышение коэффициента полезного действия генератора и расширение его функциональных...

Номер патента: 321065

Опубликовано: 15.11.1983

Авторы: Васильев, Жданов, Живага, Иваненко, Истомин, Назаренко, Поражинский, Стрекаль

МПК: B23K 15/00

Метки: излучатель, электронный

...40катодный блок 1 и быстросъемныеанодные блоки 2-5,Катодный блок 1 содержит катодныйузел, состоящий из катода 6 косвенного подогрева от накаливаемой спирапи 7, прикатодного электрода 8,переходных деталей 9 и закрепленногос использованием накидных гаек 10на посадочных местах высоковольтногоизолятора 11.Высоковольтный изолятор 11 пред 50ставляет собой малогабаритную трубку, в полости которой размещены посадочные места 12 катодного узла,крепежные детали, термичные токоподводы 13 к катодному узлу. К наружной.поверхности высоковольтного трубчатого изолятора 11 герметично присоединен металлический фланец 14. Высоковольтный кабель 15 снабжен токоподводами 16, присоединенными к токоподводам 13. Нижняя часть герметичного полого корпуса 17...

Номер патента: 1052845

Опубликовано: 07.11.1983

Авторы: Иваненко, Стоякин

МПК: G01B 7/04

Метки: движущихся, длины

...грубого счета и регистрации(счетчик и другие элемента каналане обозначены) к блоку 2 дифференцирования и к элементам 14 сравнения, Положительные выходы блока 2дифференцирования соединены с элементом ИЛИ 3, выход которого связан с блоком 5 памяти и первым входом элемента б совпадения, второйвход последнего соединен с выходомблока 5 памяти, выход блока б соединен с одним из входов триггера 7.Отрицательные выходы блока 2 дифференцирования соединены с элементом ИЛИ 4, выход которого подключенк второму входу триггера 7, Триггер 7 своим выходом соединен с каналом грубого счета и с ключевым элементом 11, который выходом связанс каналом точного счета и регистрации (не обозначены ), а входом -с импульсатором 9,Импульсатор 9 жестко связан...

Номер патента: 339117

Опубликовано: 07.11.1983

Авторы: Акопян, Галицкий, Голин, Иваненко, Колесниченко, Котова, Некрасов, Снежко

МПК: B23K 9/10

Метки: направления, стыку, электрода

...сигнал на исполнительный механизм 5 поперечного перемещения сварочной головки с электродом 1. 65 Независимо от электрода над стыком устанавливается Фотоэлектрический датчик б, который состоит из проекционной и носпринимающей систем. Проекционная система создает сне товое Пятно на небольшом участке просматриваемого стыка. Воспринимающая система представляет собой две диафрагмы - подвижную и неподвижную. Отверстие в неподвижной диафрагме определяют зону световой развертки, В момент, когда отверстие в неподвижной диафрагме совпадает с подвижной, световой поток попадает на фотоумножительВыходной сигнал фотодатчика б (см. Фиг.2,а) представляет собой последователь ность импульсов, длительность которых Т соответствует времени прохождения...

Номер патента: 1050872

Опубликовано: 30.10.1983

Авторы: Бондаренко, Иваненко, Каленченко, Лобков

МПК: B28B 1/087

Метки: виброплощадки, крепления, подвижной, раме, формы

...крепления формы к подвижной 5раме виброплощадки, содержащее размещенные в ее посадочных гнездах зажимныеклинья, соединенные со штоком силовогоцилиндра посредством двуплечих рычагов,снабжено усилителем обратного хода в виде 40жестко закрепленного на подвижной рамекронштейна с упругим элементом и опертого на последний посредством тарельчатого упора подвижного штока, верхний конец которого контактирует с вершиной за-,жимногоклина.На чертеже схематично изображено устройство для крепления формы к подвижнойраме виброплощадки, общий вид.Устройство для крепления формы к подвижной раме виброплощадки содержит 721размещенные в посадочнь 1 х гнездах 1 ра мы 2 зажимныеклинья 3; соединенные со штоком 4 силового цилиндра 5 посредством двуплечи х...

Номер патента: 1048129

Опубликовано: 15.10.1983

Авторы: Дадонов, Иваненко, Лозинский

МПК: F01D 5/04

Метки: валу, колеса, крепления, рабочего, радиальной, турбомашины

...штифтов выпонены цилиндрическими 2) .Однако известное выполнение устройства не обеспечивает надежную центровку колеса ввиду невозможности радиального перемещения колеса относительно вала от тепловых расширений, возникаюших от прогрева диска или расширения диска от центробежных сил,Цель изобретения - повышение надежности центровки колеса турбома шины,Указанная цель достигается тем, что в мстройстве для крепления рабочего колесарадиальной турбомашины на валу, содержашим по меньшей мере три штифта, размещенных в соосных отверстиях, выполненных вдиске колеса и валу параллельно его оси ирасположенных равномерно по окружности, 5причем отверстия в валу и расположенныев них участки штифтов выполнены цилиндрическими, а отверстия в диске и...

Номер патента: 1042194

Опубликовано: 15.09.1983

Авторы: Абугов, Иваненко, Тарнопольский, Яске

МПК: H04B 3/46

Метки: обнаружения, поврежденного, телеграфного, тракта, участка

...ля 6 сигналов маркировкиСигналы маркировки с выхода фор мирователя 6 поступают через блок 1" в цепь передачи проверяемого канала ТГ, Передача сигналов маркировки обеспечивает повышение помехозащищенности устройства, т.е. исключение 10 ложного занятия канала ТГ в случае ;искажения передаваемой информации;о номере канала, так как канал ТГ на смежном узле связи может заняться только при совпадении двух ви-5 дов Информации (информация о номе-, ре кайала и наличие в цепи приема данного канала сигналов маркировки) . Кроме того, прием устройством смеж-. ного узла сигналов маркировкияв-. ляется информацией о работоспособности канала ТГ в данном направлении.По истечении заданного интервала времени, определяемого временным селектором блока 1, с...

Номер патента: 869119

Опубликовано: 30.07.1983

Авторы: Бондаренко, Иваненко, Илларионов, Липочкин, Лютиков, Масленников, Салтанова, Стуль, Торочешников, Чечулин, Шлаин

МПК: B01J 35/02

Метки: катализатор, окисления

...на непрерывно действующих формователях.Далее катализатор подвергается сушкеи прокалке.Катализатор по изобретению обладает низким гидравлическим сопротивлением - 85-210 мм/рт. ст., повышенной механической прочностьюдо 8 кг/см длины цилиндра, при этомактивность катализатора повышаетсяв 1,1-2 раза.П р и м е р 1, Катализатор составаг Ч 20 - 9, К 2 Я 07 38,Сг(Н 2 Р 04) З - 3 Я 102 - 50 полУчают следующим образом. 50 г сухогоносителя (белая сажа, диатомит,силикагель) смешивают с 9 г пятиокиси ванаДия, 38 г пиросульфатакалия и 75 мл водного раствора,содержащего 3 г Сг(Н 2 РО) 3 и 1 гповерхностно-активного вещества. Полученную массу подвергают пластикации на шнековом пресс-формователе втечение 1-2 мин с одновременным перемешиванием, Массу после...

Номер патента: 1032454

Опубликовано: 30.07.1983

Авторы: Иваненко, Лучин, Суейдан, Шумилов

МПК: G06F 7/548

Метки: вычислительное

...вычислительного устройства, вход всех вычислительных ячеек второй матрицы вычислительных ячеек являетсявходом матричного вычислительного ,устройства, вход вычислительной "ячейки 1-й строки 1-го столбца соединен с выходом вычислительной ячейки 1 "й строки (1+1)-го стобца, вход вычислительной ячейки 1-й строки последнего столбца соединен с вы" ходом этой же вычислительной ячейки, вход вычислительной ячейки т-й строки 1-го столбца соединен с выходом вычислительной ячейки 1-й строки (.1- 1) "го столбца, вход вычислительной ячейки первой строки первого столбца является входом второй матрицы вычислительной ячейка -й строки пер 1032454: вого столбца и соединен с выходомвычислительной ячейки (1-1) -й строкипервого столбца, выход вычислительной...

Номер патента: 1028907

Опубликовано: 15.07.1983

Авторы: Иваненко, Эстеркин

МПК: F15B 15/00

Метки: пневмогидропривод

...фиг. 5 - сечение Б-Б на фиг. 4,Пневмогидропривод содеркит корпус 1 с промежуточной перегородкой 2 и крыш кой 3, в котором размещены полые поршень 4 со штоком 5. В штоке 5 установлен жестко связанный с перегородкой 2 шток 6 с поршнем 7. В штоке 6 выполнен канал 8 с обратным клапаном 9, а в перегородке 2канал 10 с дросселем 11. Между,перегородкой 2 и крышкой 3 с образованием масляного резерв вуара 12 и полости 13 управления установлен поршень 14. 25 . Управление приводом установлено накорпусе 1 и состоит из гицрораспределителя 15, пневмораспределителя 16,дросселя 17 и рукояти управления 18,Пневмораспрецелитель 16 состоит иэкорпуса 19, золотника 20, крышки 21,валика 22, связанного с золотником 20и втулкой 23, Шайба 24 снабжена двумяпазами...

Номер патента: 1028571

Опубликовано: 15.07.1983

Авторы: Антонов, Иваненко, Махиня, Хижняк, Черепенин

МПК: B65G 23/44

Метки: конвейера, натяжении, скребкового, фиксации, цепи

...расположенными в пазах боковых стенок рамы 2).Данное устройство характеризуется недостаточной надежностью его работы, обусловленной тем, что контроль усилия натяжения цепи осуществляется визуальным на блюдением оператора за указателем усилия натяжения цепи. Усилие натяжения цепи может быть превышено, в результате чего происходит разрыв цепи,Цель изобретения - повышение надежности работы устройства,Указанная цель достигается тем, что в устройстве для фиксации цепи скребкового конвейера при ее натяжении, включающем расположенные над днищем рамы колодки, закрепленные верхними концами на осях, установленных на боковых стенках рамы, с кулачками, взаимодействующими с подпружиненными толкателями, соединенными с пальцами, расположенными в...

Номер патента: 1028542

Опубликовано: 15.07.1983

Авторы: Иваненко, Лубенец, Лунин, Широков

МПК: B60T 8/02

Метки: давления, модулятор, пневматический

...11.Недостатком данного устройства являются его большие геометрические размеры,Цель изобретения - уменьшение габаритов модулятора.Цель достигается тем, что в пневматическом модуляторе давления дросселирующий элемент представляет собой диск с направляющим кольцом, установленный на упомянутом штоке и подпружиненный относительно запорного элемента, разобщаю- щего выходной канал от сбросного. На фиг. 1 приведен предлагаемый модулятор, разрез; на фиг, 2 - диаграмма работы модулятора в координатах; Р - давление в тормозной камере и 1 - время; на фиг. 3 - гистерезис реального тормозного механизма в координатах: М - момент трения на барабане тормозящегося колеса и Р - давление в тормозной камере.Модулятор состоит из корпуса 1, к которому...

Номер патента: 1026756

Опубликовано: 07.07.1983

Авторы: Дидык, Залманов, Иваненко, Кизлер, Коломейский

МПК: A23L 3/04

Метки: банок, носитель, открытого, стерилизатора, типа

...осях 19.с во ершенно не гарантирована от заклиЗОустройство работает следующим обнивания в пазах носителя иэ-за пере-Разом.коса кассет от воздействия температу- . Загрузка банок в носитель произворы теплоносителя, перекоса рамы носи- дится специальным загрузочным устройтеля при ее естественном старении, ством с двух сторон носителя. П и поп иадания в пазы и между стенками подходе носителя к месту загрузки ро 35кассеты и носителя осколков боя стек- лики 15 под действием копировне по-. лобанки и кусочков других посторонних казано), неподвижно закреплененных. Ьредметов, смещения центра кассеты с нараме аппарата, воздействуют на банками в сторону одного из пазов и Рычаги 14, поворачивают валы 12 с т,д, Недостатком также является необвилками...

Номер патента: 1026663

Опубликовано: 07.07.1983

Автор: Иваненко

МПК: A01B 9/00

Метки: орудие, почвообрабатывающее

...зуб, при обработке почвы в .теплицах. чатой передачи 3, и привод 4. ВНаиболее близким к изобретению 5 верхней части 5 каждого:.бура 2 йа по технической сущности и достига- его поверхности б закреплены ножи 7, емому результату является почвооб каждый из которых выполнен с винторабатывающее орудие, включающее ряд вой поверхностью, совпадающей с вертикально установленных буров и направлением навивки бура 2,при привод Ы .10 этом верхние боковые торцы 8 ножейНедостатком известного устройст расположеныв плоскости, нормальва является низкое качество обработ- ной к поверхности 6 бура 2 и прохоки почвы, так как вследствии: заглуб- дящей.через.его ось вращения 9, приления буров. происходит образование. чем плоскости, проходящие через борозд...

Номер патента: 1020187

Опубликовано: 30.05.1983

Авторы: Бойчун, Иваненко, Сильберберг, Червонюк

МПК: B23B 5/14

Метки: автомат, двухсторонней

...осуществляется пневмоцилиндром 14.Механизм для подачи прутка представляет собой устройство, в котором пруток захватывается тремя шариками, перемещающимися в конусном отверстии. Три шарика перемещаются в осевом направлении втулкой 15. Механизм имеет два одинаковых захвата: неподвижный 16 и подвижный 17. Подвижный захват совершает возвратно- поступательные движения. При движении захвата 17 вправо шарики вкатываются в конусное отверстие и защемляют пруток. Захват 17 перемещает пруток, при этом он свободно проходит через захват 16. При об- ратном ходе шарики захвата 17 выкатываются из конусного отверстия и свободно скользят по прутку, при этом неподвижный захват 16 удерживает пруток от перемещения влево.Вращающаяся резцовая головка...

Номер патента: 1020157

Опубликовано: 30.05.1983

Авторы: Батраков, Иваненко, Кисаров, Копылов, Лиманский, Мратхузин, Фронтинский

МПК: B01J 49/00

Метки: активного, регенерации, угля

...до 1-21; отношение расстояния между электродами к площади поперечного сечения адсорбера от 1:8до 1:21,При регенерации активного угляпроисходит частичная конденсациярастворителя примерно с серединыадсорбера. Десорбат самотеком стекает в сборник.Целесообразность подачи азотасверху обусловлена тем, что приподаче азота снизу адсорбера конденсация растворителя начнется в верхних слоях адсорбента примерно между третьим и четвертым электродами ),в результате чего будет происходитьбарботаж растворителя, что приведетк потере продукта, Кроме того, налиЧиевверху ацрорбера жидкости увеличитсопротивление системы и потребуетдополнительных энергозатрат на нагревание растворителя.П р и м е р 1. Активный уголь ссодержанием бензола порядка 25...

Номер патента: 1020031

Опубликовано: 30.05.1983

Авторы: Иваненко, Савченко, Соколов

МПК: A01C 7/04

Метки: высева, сыпучих

...тем, что в устройстве для высева сыпучих материалов, содержащем бункер с питателем непрерывного действия в виде патрубка, размещенного в эжекторе, который сообщен с одной стороны посредством воздуховода с вентилятором, а с другой стороны - с вертикально установленным трубопроводом с семятукопроводами и делительной головкой, оси симметрии делительной головки, вертикального трубопровода, эжектора и патрубка питателя совмещены, причем выходное отверстие патрубка питателя установлено 5 10 15 20 25 30 35 в камере смещения эжектора, а входное отверстие - над днищем бункера,Устройство для подачи сыпучих материалов содержит вертикальный трубопровод 1, на верхнем конце которого установлена распределительная головка 2 и семятукопроводы....

Номер патента: 1017551

Опубликовано: 15.05.1983

Авторы: Иваненко, Лубенец, Лунин, Широков

МПК: B60T 8/02

Метки: давления, модулятор, пневматический

...осевая проточка, а клапанный узел выполнен с дросселем переменного сечения, образованным подпружиненным со стороны выходного отверстия золотником, установленным в указанной проточке, а в самом дифференциальном поршне выполнены каналы, сообщающие камеру, ограниченную стенками проточки и торцом золотника, с входным отверстием и с камерой над дифференциальным поршнем, причем на выходе последнего из указанных каналов образовано седло под клапан-якорь.На фиг. 1 изображен модулятор, общий вид; на фиг. 2 - поперечный разрез А - А на фиг. 1; на фиг. 3 - диаграмма работы модулятора в координатах Р - давление в тормозной камере, 1 - время.Модулятор состоит из электромагнита 1, в осевом отверстии которого находится пружина 2, прижимающая...

Номер патента: 1013463

Опубликовано: 23.04.1983

Авторы: Бодян, Иваненко, Козуб, Колинчук, Мадан

МПК: C12G 1/02

Метки: взвесей, грубых, отделения, сусла

...устройство для отделения сусла 45от грубых взвесей, содержащее цилиндного цилиндра с поршнем, причем полость камеры сообщена с полостью перфорированного цилиндра через перегородку с обратными клапанами, а поршень также укреплен на штоке, при этом демпфируюшее воздушное приспособление смонтировано на корпусе и сообщено с полостью суслосборника, а обратные регулируемые клапаны установлены в патрубках подвода очищаемого и отвода очищенного И очищаемого сусла.На чертеже изображена схема устройства.для отделения сусла от грубых взвесей.Устройство состоит из двух соосных цилиндров 1 и 2 - перфорированного и сплошного, разделенных перегородкой 3 с обратными клапанами 4. По оси цилиндров рзсположен шток 5 с укрепленными на нем поршнем 6 и...

Номер патента: 1013462

Опубликовано: 23.04.1983

Авторы: Бурдо, Иваненко, Касько, Колинчук, Пономаренко, Шах

МПК: B01F 5/06, C12G 1/02

Метки: смеситель-винификатор

...с торцовыми крышками и входными и выходными патрубками и подвижной фильтрующей перегородки, соединеннои черезм 55шток с кривошипно-ша 1 унным механизмом, снабжен обратными клапанами иперфорированным цилиндром, последний 2расположен внутри резервуара, закреплен на одной из торцовых крышеки в нем размещена подвижная фильтру"ющая перегородка, при этом обратныеклапаны установлены на входных и выходных патрубках, один.;из входныхпатрубков размещен так, что его выходной конец находится у торца перфорированного цилиндраНа чертеже изображена схема смесителя-винификатора,Смеситель-винификатор состоит иэцилиндрического резервуара 1, имею-.щего торцовые крышки 2 и 3. На крышках установлены патрубки для входа ивыхода потока холодной меэги с...

Номер патента: 1013066

Опубликовано: 23.04.1983

Авторы: Даллакян, Иваненко, Шейндлин

МПК: B21H 5/02

Метки: валах, размерно-чистовой, упрочняющей, шлицев

...равно номинальной толщине с учетом припуска на механическую обработку 21.30Однако в процессе обработки происходит угловое смещение шлицевого вала, вследствие чего снижается точность обработки шлицев.Целью изобретения является повышение точности восстанавливаемого профиля шлицен путем исключения углового смещения вала относительно роли" ков.Эта цель достигается тем, что устройство, содержащее цилиндрический 40 корпус, сепаратор с размещенными в нем профильными роликами с клиновидной рабочей частью и цапфами, сопря-. гаемыми с опорными планками в виде сегментов, расположенных в корпусе, 45 снабжено установленными в выполненных и корпусе сепаратора пазах направляющими, предназначенными для взаимодействия со впадинами обрабатываемого вала,...

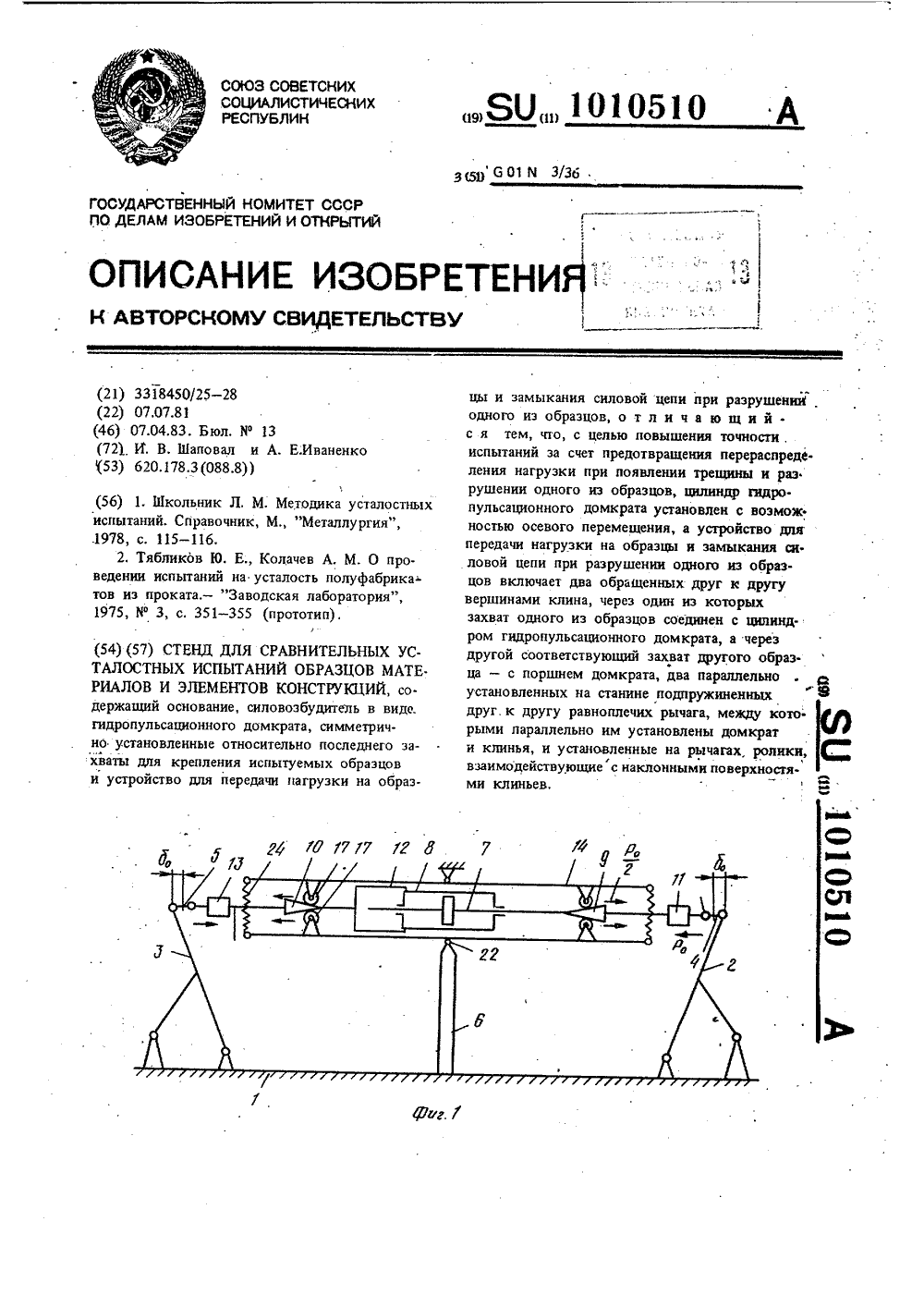

Номер патента: 1010510

Опубликовано: 07.04.1983

Авторы: Иваненко, Шаповал

МПК: G01N 3/36

Метки: испытаний, конструкций, образцов, сравнительных, стенд, усталостных, элементов

...имеющиевозможность осевого перемещения поршень 7и цилиндр 8, устройство для передачи нагрузки на образцы 2 и 3 и замыкания силовойцепи при разрушении образцов, Последнееустройство включает два обращенныхдруг кдругу клина 9 и 10, из которых клин 9 черездинамометр 11 соединяет захват 4 с поршнем7 гидропульсационного домкрата, а клин 10,связанный через шарнирную подвеску 12 сцилиндром 8, соединяет через динамометр 13 .захват 5 с цилиндром 8; два параллельноустановленных на основании 1 посредствомстойки 6 равноплечих рычага 14 и 15, подпружиненных друг к другу, между которыми параллельно им установлены гидропульсационныйдомкрат и клинья 9 и 10; установленные нарычагах ролики 16 и 17, взаимодействующие сс наклонными поверхностями клиньев 9 и...

Номер патента: 995304

Опубликовано: 07.02.1983

Авторы: Иваненко, Лукашенко, Лупало, Никитенко, Приймак, Ясинский

МПК: H03K 9/02

Метки: амплитудно-импульсно-модулированных, демодулятор, полосовой, сигналов

...ключи 13 и 14 и сигналы, действующие в названной полосечастот проходят на выходы демодулятора. Благодаря режектированию коротких выбросов откликов, Формирующихсяна выходе ключевого элемента 5 прирасстройках сигнала по сравнению с 40полосой пропускания резонансныхконтуров ЬГ и выбора Г 1 и 12 так,чтобы ДГ 12 -Г 1, (фиг.2 9), на выходдемодулятора проходят сигналы, несущая частота которых совпадает с поло сой ЮГА т.е. достигается высокаячастотная избирательность демодулятора.Если на вход демодулятора поступает прямоугольный радиоимпульс с немодулированной несущей частотой, совпадающей с полосой Г, а информациязаложена в огибающую радиоимпульса,длительность которого превышает длительность коротких выбросов напряжения, подавляемых...

Номер патента: 993109

Опубликовано: 30.01.1983

Авторы: Бетенькова, Ершов, Иваненко

МПК: G01N 27/72

Метки: количества, свободного, углерода, чугуне

...в момент прохождения намвгничивающего поля через нудь,а количество свободного углерода определяют по отношению проинтегрированной ввторичной ЭДС в момент прохождениянамагничивающего поля через нуль при250 и 20 С, по формулеС =О+5ЕО,=ДО СЕО 1: ЯО с где С С 8 об количбодного углерода, %;О: о:ЛООС - пр - ванная вторичная ЭДС в момент прохождения нвмвгничиЗОвающего полячерез нуль притемпературахобразца 250 ои 20 С;и и Ъ - коэффициентырегрессии.Нв фиг, 1 представленасхема реа-, лизации способа; на фиг. 2 зависимость процентного содержания свободного уг 4 О лерода в чугуне от отношения значений проинтегрированной вторичной ЭДС в момент прохождения намагничивающего поля через нуль нрй температурах ооразца 250 и 20 оС45Схема включает...

Номер патента: 992582

Опубликовано: 30.01.1983

Авторы: Воловик, Гориховский, Журавский, Иваненко, Марчук, Мась, Олейник, Пономарев, Тишковец

МПК: C14C 11/00

Метки: кож, отделки, состав

...наносят щеткой грунт, состоящий из 2/3 предлагаемого состава (табл. 3) и 1/3 пропитывающего грунта состава 1 или 2, мас,. Акриловая эмульсия А (20) 45 Этилцеллозольв 10 Вода 45 Расход рабочегораствора 70 г/мфАкриловая эмульсия (20) 45 Пенетратор ПН-ЭС 15Вода 40 Расход рабочего раствора 70 г/м Затем распылением наносят предлагаемый состав (варианты а,б,в) два раза, расход по 30 г/м. После подсшки при 40 С кожи прессуют при 70 С и давлении 100 атм. Затем следует пролежка в течение 12 ч и тиснение на гидропрессе пылевидной плитой при 50-60 ОС и давлении 150 атм, после чего наносят распылением тот же состав два раза, расход по 20 г/м до укрывистости. Укрытую и подсушенную кожу закрепляют нитролаком или нитроэмульсионным лаком согласно...

Номер патента: 989532

Опубликовано: 15.01.1983

Авторы: Баженов, Иваненко, Костылев

МПК: G03H 1/06

Метки: высокоразрешающих, голографический, слоев, усадки, фотоэмульсионных

...с соответствующими модами падающего на зеркало излучения. В результате вблизи зеркала 9 возникает картине стоячих волн, пространственная частота которых непрерывно уменьшаетсяот длинноволнового участка спектра к коротковолновому, Фотоэмульсионный слой 11, расположенный в .области, где образуются стоячие волны, регистрирует контрольную голограмму 13. При этом расстояние от поверхности фотослоя 11, примыкающей к подложке Фотопластинки 10, до зеркала 9 не должно превышать величины1 Л- -Т4 Я ЬЛдля любого участка регистрируемого изображения спектра, где - оптическая толщина фотослоя для излучения с длиной волны Лд Л - спектральный диапазон, разрешаемый спектрографом, со средней длиной волны Я .Одновременно с контрольной голограммой 13...

Номер патента: 988613

Опубликовано: 15.01.1983

Авторы: Иваненко, Фрумкин

МПК: B60T 8/02

Метки: автомобиля, модулятор, противоблокировочной, системы, тормозной, электропневматический

...крана сжатый воздух поступает через ввод 9 в полость 10 электроклапана 12, а затем в управляющую полость 11. Следящий элемент 5 под действием давления воздуха перемещается и, преодолевая усилие пружины 3, отжимает клапан 2 от седла 4, При этом сжатый воздух поступает из ресивера через ввод 15, обратный клапан 2 и вывод 16 к тормозным камерам автомобиля.Если при торможении возникает опасность блокировки колес автомобиля, блок управления антиблокировочной тормозной системы (не показан) формирует сигналы на включение электроклапанов 12 и 13. Электроклапан2 отсекает управляющую полость 11 от системы подвода воздуха, а электроклапан 13 соединяет управляющую полость 11 через полость 7, дроссель 8 и полость клапана 2 с атмосферой. В...

Номер патента: 988612

Опубликовано: 15.01.1983

Авторы: Иваненко, Роман, Широков

МПК: B60T 8/02

Метки: автомобиля, модулятор, противоблокировочной, системы, тормозной, электропневматический

...автомобиля, блок управления антиблокировочной системы (не показан) формирует сигналы на включение электроклапанов 12 и 13, Электроклапан 12 отсекает управляющую полость 11 от тормозного крана, а клапан 13, открываясь, соединяет управляющую полость 11 с полостью 7. В полости 7 давление резко поднимается и следящий элемент 16 воспринимает давление из полости 7 по площади Г и давление из полости 18 по площади Г, причем Г Гд. Дополнительно, ввиду дина мического отставания процесса повышениядавления в полости 8 через дроссельный канал 19 давление в полости 18 Р 2 меньше давления в полости 7 Р,. Следящий элемент 16 под действием разности усилий 30перемещается вниз и открывает дроссель 8, начинается процесс истечения воздуха из управляющей...

Номер патента: 973183

Опубликовано: 15.11.1982

Авторы: Азарьев, Волков, Иваненко, Луговенко, Попхадзе

МПК: B06B 1/16

Метки: вибратор, дебалансный

...вибратор содержит вал 1, дебаланс 2 и устройство 3 дпя крепления дебаланса 2 к валу 1 на заданном расстоянии от вала 1, причем, дебвланс 2 выпатнен в виде тела, имеющего в поперечном сечении профиль крыла, механизм поворота дебаланса, включающий установленный на валу 1 с возможностью осево го перемещения клин 4, взаимодействующую с ним радиально установленную тягу 5, связанную с дебалансом 2, и привод 6 осевого перемещения клина 4, а вал 1 выполнен полым и в его полости.7 размещен шток 8 привода 6 осевого перемещения клина 4.3 9731Дебвпансный вибратор работает следуюшам образом.При вращении вала 1 с прикрепленным к нему дебалансом 2 возникает возмущаю. щая сила из двух составлякацих: инерцион- % ной силы эксцентрично расположенного...
