Иванченко

Номер патента: 219163

Опубликовано: 01.01.1968

Авторы: Иванченко, Искусственной, Конструкторский, Научно, Оборудовани, Резины

МПК: B29C 47/22, B29C 47/92

Метки: peгуjиpobahия, головке, давления, экструдера

...элемент б сильфонного типа, упирающийся торцами в торпеду и дорнодержатель и уплотняющий этим подвикную посадку хвостовика торпеды, На резьбовую часть дорнодержателя навинчен конус-обтекатель 7, образующий конический кольцевой зазор с упорной втулкой 8 и уплотняющий устройство. В полой спице дорнодержателя проходит стержень 9,который резьбовым концом завинчен в хвостовик торпеды 4, а выступающим концом упирается в шток 10 индикатора или в рычаг 11, например, сельсина-датчика. Последний при меняется для записи величины давления идистанционного наблюдения за процессом.Работает устройство следующим образом.Расплав термопласта, попадая в кольцевойконический зазор, образуемый корпусом 1 ц 10 торпедой 4, создает осевое усилие на...

Номер патента: 218947

Опубликовано: 01.01.1968

Авторы: Ажогин, Бочаров, Гончаров, Иванченко, Изергин, Куприанов, Сысоенко, Ткачев, Шапиро

МПК: B61C 9/48

Метки: моторно-осевой, подшипниковый, тягового, узел, электродвигателя

...конусной втулки с гайкой.Такое выполнение узла позволяет проверять подшипники и лабиринтные уплотнения без распрессовки шестерен.На фиг. 1 изображены моторно-осевые подшипниковые узлы тягового электродвигателя в общем виде; на фиг. 2 - один моторно-осевой подшипниковый узел; на фиг. 3 - разрезная конусная втулка в двух проекциях.Тяговый электродвигатель 1 подвешен на оси колесной пары 2 при помощи подшип. ников качения 3. Внутреннее кольцо подшипника качения расположено на разрезной конусной втулке 4, состоящей из двух частей. На наружной поверхности втулки имеется резьба под запорную гайку а, стопорящуюся шайбой 6. Конусная поверхность втулки совпадает с конусной поверхностью оси колесной пары.5 Наружное кольцо подшипника фиксируется...

Номер патента: 211625

Опубликовано: 01.01.1968

Автор: Иванченко

МПК: H02K 3/04, H02K 3/20

Метки: постоянного, электрическая

...обмотка.На поверхности изоляционного цилиндра 1 размещены катушки компенсационной обмотки 2. Предварительно залитые компаундом катушки расположены в изоляционном цилиндре 3, наружный диаметр которого равен расстоянию между противоположными полюсами.Все соединительные шины компенсационной обмотки выполнены со стороны коллектора и не,мешают установке цилиндра между полюсами.На внешней поверхности цилиндра имеются выступы 4 для фиксации его по главным 5 или дополнительным полюсам. В машинукомпенсационная обмотка устанавливается после монтажа полюсной системы и опирается своей внешней поверхностью на башмаки главных полюсов.10 Между якорем и внутренней поверхностьюцилиндра предусмотрен зазор для вентиляции,Предмет изобретения 15...

Номер патента: 210356

Опубликовано: 01.01.1968

Авторы: Жданов, Иванченко

МПК: B29C 47/22, B29C 47/92

Метки: головке, давления, пресса, червячного

...сердечника 10 возникают напряжения сдвига, которые приводят к появлению силы, действующей со стороны расплава на конический сердечник. Осевая составляющая этой силы через упор 5 передается на мембрану б, которая прогиба ется, а кольцевая коническая щель 4 изменяется до некоторой определенной для данных условий переработки (режим экструзии и свойства материала) величины. При этом выходящий из пресса экструдат имеет определен ную температуру, которая может установочноизменяться при изменении давления среды на мембрану со стороны полости, образованной мембраной, ее корпусом и передним торцомдорнодержателя,25 При установочном изменении давления среды изменяется прогиб мембраны, а следовательно, и величина конической кольцевой щели....

Номер патента: 209901

Опубликовано: 01.01.1968

Авторы: Виноградников, Гаврилюк, Головное, Иванченко, Филимонов

МПК: A01D 46/00, A01D 46/26

Метки: орган, рабочий, уборочной, ягодо

...ивода, установленной на одной орочныбенки рабочит побег и рабочего орга ,в ягодный куст авляют многозв воих осей, т. е, р вижется относит на пальчаты . Находясь,в енники вра абочий орган ельно куста. ения пооженного рни рных звеньях механизн описыно звено шины соепленные нцы котоДля прина одном Известны рабочие органы ягодоуб машин, содержащие пальчатые гр механизм привода. При вводе таких органов,в куст они или повреждаю или не полностью отделяют плоды.Для лучшего сбора плодов и сниж вреждений побегов гребенки предл рабочего органа закреплены на ша многозвенниках, имеющих в своих эксцентрики, взаимодействующие с мом привода,На фиг. 1 схематически изображе ваемый рабочий орган; на фиг. 2 да многозвенника с эксцентриком.Рабочий орган...

Номер патента: 209900

Опубликовано: 01.01.1968

Авторы: Виноградниках, Головное, Иванченко, Савин, Цицив

МПК: A01D 46/24, A01D 46/26

Метки: плодов, улавливатель

...перегиба клапана установлены поддерживающие стержни.На чертеже схематически изображен описываемый улавливатель, виды сбоку и сверху.Улавливатель плодов содержит улавливающий тент 1 с зигзагообразно расположенными эластичными выступами 2, образующими .ложе для скатывания плодов, и установленное над тентом приемное полотно 8, в котором в шахматном порядке сделаны клапаны 4. Под линией перегиба клапанов установлены поддерживающие стержни а,Улавливатель устанавливают подПри встряхивании дерева плоды па приемное полотно. Плод, попавший на клапан, открывает его и попадает на улавливающий тент. Благодаря зигзагообразно расположенным выступам плод направляется в лоток, 5 Плод, упавший на перегородку между клапанами, скатывается на ближайший...

Номер патента: 208078

Опубликовано: 01.01.1968

Автор: Иванченко

МПК: G05B 5/01, H03H 11/20

Метки: коррекции, нелинейной, систем

...Яь20 Если сигнал рассогласования, достигнув амплитудного значения, будет уменьшаться, наступит момент, когда он станет меньше стабилизирующего напряжения на зажимах конденсатора С Начиная с этого момента вен 25 тиль В, будет отперт, а вентиль В - заперт;ток в цепи обмотки ОУ будет равен нулю.В процессе разрядки конденсатора С, черезвентиль В; на резисторы Я и Ра,в меру уменьшения ошибки регулирования снижается и30 величина напряжения на его обкладках,208078 л г "4.е СоставителТехред Т,едактор Б. Б. федото ыстрова аделяева Ф Тира елам изобретений Москва, Центр, Заказ 187/12 ЦНИИПИ Комитетапо графин, п р. С а у нова,Момент подачи стабилизирующего сигнала определяет характер и длительность переходного процесса в интервалах, где уменьшается...

Номер патента: 208072

Опубликовано: 01.01.1968

Автор: Иванченко

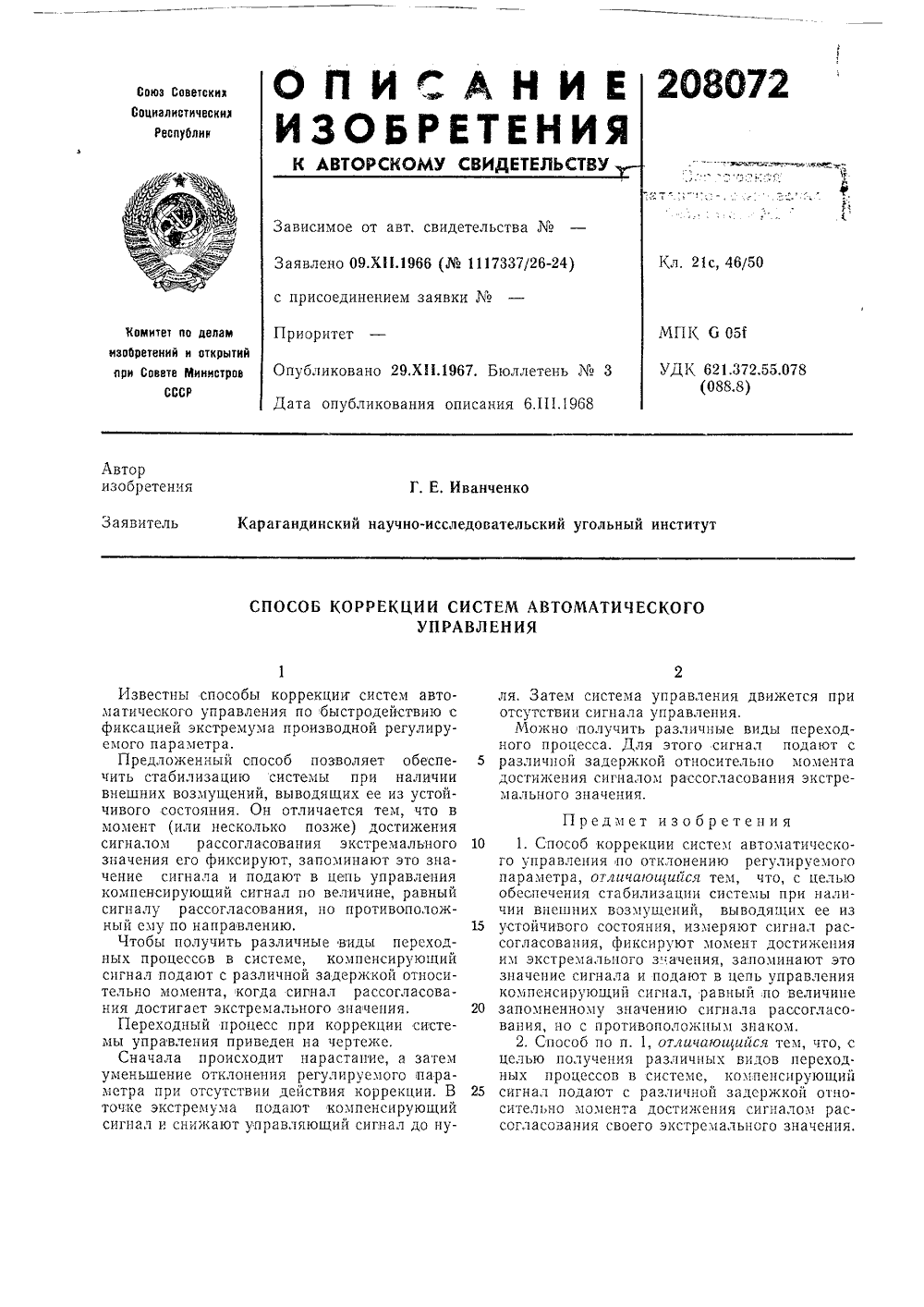

МПК: G05B 5/00

Метки: коррекции, систем

...равный сигналу рассогласования, но противоположный ему по направлению.Чтобы получить различные виды переходных процессов в системе, компенсирующий сигнал подают с различной задержкой относительно момента, когда сигнал рассогласования достигает экстремального значения,Переходный процесс при коррекции системы управления приведен на чертеже,Сначала происходит нарастание, а затем уменьшение отклонения регулируемого параметра при отсутствии действия коррекции. В точке экстремума подают компенсирующий сигнал и снижают управляющий сигнал до нуля. Затем система управления движется при отсутствии сигнала управления,Можно получить различные виды переходного процесса. Для этого сигнал подают с 5 различной задержкой относительно...

Номер патента: 207547

Опубликовано: 01.01.1968

Авторы: Виноградников, Головное, Иванченко, Савин

МПК: A01D 46/00, A01D 46/26

Метки: 207547

...ВИЛКА ДЛЯ ЯГОДОУБОРОЧНЫХ МАШИН Предмет изобретения 1Известны вибрирующие вилки, содержащие ступицу и два пальца.Для исключения, повреждения обрабатываемых ветвей при их захвате предложена вибрирующая вилка, пальцы которой установлены под углом один к другому в двух взаимно перпендикулярных плоскостях.На чертеже представлена описываемая вилка в двух проекциях.Вибрирующая вилка состоит из ступицы 1, к которой приварены пальцы 2 под углом один к другому в двух взаимно перпендикулярных плоскостях.При вводе вилки в :оприкосновение с веткой вилку поворачивают так, чтобы плоскость 2колебаний совпала с осью ветки. Ягодыстряхиваются при повороте вилки на 90, когда плоскость вибрации перпендикулярна оси ветки,5 Вибрирующая...

Номер патента: 207435

Опубликовано: 01.01.1968

Авторы: Иванченко, Лещенко, Моксов

МПК: G01M 15/00

Метки: 207435

...б, гидравлического устройства соединительного устройства и счетчика 7 циклов осуществляется командным кулачковым механизмом, выполненным 5 из трех разновеликих кулачков 8, установленных на общем валу 9, через цепную передачу О, редуктор 11 и клиноременную передачу 12 От электродвигателя. Для имитац 1 ги упругости штамба дерева или его ветвей на 10 стенде установлена консольная упругая колонка 13 с захватами 14.За один оборот кулачкового вала имитирует;я Р 10 лнэстью эксплуатационный рабочий цикл испытуемой машины.15 Кула 1 ко., управления осуществляется вибрац я нгамба дерева. Зто соответсгвует продолжительности Одного ВстряхиВапня В эксплуатационных условиях. Б течение этого Времени кула 10 к управ:синя гидрораспреде 20 литслсм...

Номер патента: 204801

Опубликовано: 01.01.1967

Авторы: Барабаш, Золотарева, Иванченко, Седых

МПК: A01C 1/00

Метки: свеклы, семян, шлифования

...винтовые линии. 1 эабо 1 ие поверхности лопаток повернуты так, что составляют с осью вала угол и в машине угол с( - = 30), где а - угол трения сколькения семян по стали, причем лопатки повернуты на угол так, то ссмена отбрасыва 10 тся ими В сторону входного окна кожуха.Вал с закрепленными на псм питатслем 8, дискамп 7 и лопатками 8 приводится в движение от электродвигателя 12 с помощью клиноременной передачи и вращается со скоростью 600 обиин. От трехручьевого шкива, установленного на том же валу, вращение передастся на вал эксгаустера 11.Лсппрационнос устройство 9 и эксгаустер 11 предназначены для отбора лсгковеса и пыли от выходящего из кохужа материала,С помощью регуляторов интенсивности шлифования 10, вводимых внутрь кожуха,...

Номер патента: 201826

Опубликовано: 01.01.1967

Авторы: Иванченко, Филимонов, Цицив

МПК: A01M 17/00, G01F 11/28

Метки: вакуум-гидравлический, дозатор, фумигатору

...2 и подводящим патрубком 3, к днищу емкости 1 приварена цилиндрическая обечайка 5 с дросселирующими отверстиями б.Выходное отверстие 2 соединяется трубопроводом с коллектором (на чертеже не показан), в днище которого устанавливаются сменные жиклеры. Емкость дозатора соединяется с резервуаром трубопровода, в котором установлен кран. При открытии этого крана жидкий ядохимикат через подводящий патрубок 3 поступает в емкость 1 дозатора и далее через выходное отверстие 2 в в коллектор. В связи с тем, что пропускная способностьподводящего патрубка 3 выше, чем жиклеров коллектора, уровень жидкости в емкости 1 повышается до вершины клиновидных прорезей 5 4. Этим обеспечивается равновесие сил разрежения внутри резервуара и атмосферного...

Номер патента: 201765

Опубликовано: 01.01.1967

Авторы: Бырька, Ваганова, Волков, Герцен, Гуммель, Иванченко, Карагандинский, Карасев, Местер, Шатохин

МПК: G01N 11/04

Метки: газоанализатор, пневматический

...турбулентный 6 дроссели в цепи апдлизирусмого газа, лампндрныЙ 7 и туроулснтпый 3 дросссли в корректирующей воздушной цепи, чо согласующий дроссель 9 и выходной при бор 10.Принцип действия газоанализатора основан па изменении вязкости газо 1 в в зависимости от их концентрации (например, метановоздушной смеси).Предлагаемое устройство пневматического газоанализаторд работает следующим образом.От стабилизировднного источника питания 1,подается воздух для почитания усилителей 3, 4 и л а мипарного дросселя 7. От стабилизированного источника питания анализируемого газа 2 через ламинарный дроссель 5 газ, температура которого доведена предварительно до температуры питающего воздуха, подается на вход усилителя 3. Этот сигнал суммирустся с...

Номер патента: 190844

Опубликовано: 01.01.1967

Авторы: Вьюгов, Забурд, Иванченко, Рожченко

МПК: E21B 21/14

Метки: 190844

...аэрозодисперсности.На чертеже изображено устройствприготовления водяных аэрозолей.При поступлении воды через штуцекорпус 2 вода давит на диафрагму 3. 3давления, передаваемого диафрагмой4, дозирующий подпружиненный клапанжимается, и сжатый воздух через клапоступает в камеру смешения 7. Однов 8 в камеру смдробится посолее тщательосу ществляетс орп циа отличается тем, н снабжен регуус - каналом для ной камере. Это ли определенной изоо ет д 1 в счет току 5 отан 6 еменАвторыизобретения Е. Н. Рожченк но через трубку ешения подает ся вода, которая тупающим сжа тым воздухом, Б ная дозировка сжатого воздуха я регулировочнь-,м винтом 9,Предмет р енияУстройство для приготовления водяных аэрозолей, включающее корпус с крышкой, диафрагму,...

Номер патента: 190826

Опубликовано: 01.01.1967

Авторы: Благов, Дремайло, Егоров, Иванов, Иванченко, Институт, Коган, Козлов, Мол, Никитин

МПК: B03B 13/00, B03B 5/04

Метки: концентрационный, подвесной, стол

...по перечный разрезы; на фиг. 3 - многопродуктовый регулируемый желоб, продольный и поперечный разрезы и вид сверху.Описываемый стол состоит из нескольких расположенных одна над другой дек 1, инер ционного бигармонического самобалапсного вибратора 2, регулятора 3 параметров движения стола, подвесной системы 4, многопродуктовых регулируемых сборных желобов 5 для продуктов обогащения.Дека 1 имеет форму параллелограмма, на поверхности которого наклеены резиновые рифлн б, На деке расположен короб 7 для питания и два желоба 8 для смывной воды.Вибратор соединяется с деками через регулятор 3 параметров двнукения стола, нилин. дрнческий корпус 9 которого снабжен крышками 10 и 11, из которых одна имеет серьгу 12, а другаяотверстие для тяги 13. 11...

Номер патента: 181416

Опубликовано: 01.01.1966

Авторы: Иванченко, Исте

МПК: A01B 69/02

Метки: мерник, механический, пути

...почвозацепами.В предлокенном меринке, с целью устранения пробуксовки, на ось мпогозвеннпка, жестко соединенную спицами с его вершинами, свободно надеты кольца с жестко закреплен ыми лучами, па концах которых шарнирно нодвешены опоры.На чертюке изооражен механический мерник пути.Он состоит из многозвенника 1, гкестко сое.чиненного с осью 2, на которую свободно насажепы зксцентрики 3. На последние свободно надеть кольна эксцентрика 4 с лучами,предназначенными для удержания опор 5 в горизонтальном положении при помощи кривошипов б; к опорам крепятся шпоры 7.При движении мерника одна из опор находится постоянно в зацеплении с почвой, а остальные перемещаются вместе с многозвенником. Рабочие органы (посадочные, счетные и т. п.) приводятся от...

Номер патента: 180537

Опубликовано: 01.01.1966

Авторы: Иванченко, Митрофанов, Цветков

МПК: B03D 1/02

Метки: руд, сульфидныхмышьяково-висмутовых, флотации

...Т, Цветков и А, П. Иваичеико осударствеиный иаучио-исследовательский институт цветных металловЗаявитель ПОСОБ ФЛОТАЦИИ СУЛЪФИДИЫ МЬШЪЯКОВО-ВИСМУТОВЪХ РУД ется сслсктив 1.а 51 рлотация МТОВЫХ РМД С ВЫСО.Ими П деления. мышьяково.висазателями раз 1 рсдмст изобретецц мышьяковотсм, что, спроцесса,ят в кцслои , а последута осущест,0 - 2,6 иль Известен способ селективной флотаццп мышь 5 коцоисхутовых руд, в которых мышьяк цредставлеи арсецопиритом, а висмут -- сульфидами илц металлическим висмуом. Обычно для флотациц таких руд примеия ются сульфпдрцльцые собиратели.Отл 1 ие 1 предлагаемого способа является комбинация зцачепцй рН пульпы, состоящая в том, что сначала флотируют арсецопирит в кислой среде, поддерткивая рН пульпы в прс делах от 4,0...

Номер патента: 189617

Опубликовано: 01.01.1966

Авторы: Вьюгов, Гельфанд, Иванченко, Карагандинский, Крикунов, Ненароков

МПК: E21F 5/06, E21F 5/08

Метки: пь1ли, угольной

...изо 6 ретени т- й т угольнойвыработок пы пи водои вышения вповерхцостбатывают Способ обланцеваниятающей и отем, что, сцсти горныхного вещестщими раств ем ос пыли п и орош , отлика зрывобе ный сло флегма 1 работкгорныхсевшейелью поработ,ва обраорами. ения виюи 1 ийся опасно й уголь изиру я в том, что, с пасности горнь Зависимое от авт. свидетельстваЗаявлено 19.Х 1.1965 ( 939667/26-25) Известные способы обработки угольной пь ли, снижающие степень ее взрывчатости, осно ваны на пламягасящем действии инертной пь ли и воды и состоят в непрерывном осланц ванин горных выработок и орошении витаю щей и осевшей пыли водой. Однако эти спо собы предотвращения взрывов угольной пыл направлены на создание внешних услови снижающих возможность...

Номер патента: 189616

Опубликовано: 01.01.1966

Авторы: Гельфанд, Иванченко, Котлер, Крикунов

МПК: G01N 1/28, G01N 21/41

Метки: группы, пожароопасностиуглей

...пожароопасности пластов угля.Предложен способ определения группы пожароопасности углей в зоне тектонических нарушений, заключающийся в том, что производят определение в пробе количества трещин выветриваия и по процентному содержанию их устанавливают группу пожароопасности угля.Способ позволяет по изменению количества трещин выветривания определять степень подготовленности углей с различной химической активностью к самовозгоранию и своевременно проводить соответствующие профилактические мероприятия для предупреждения эндогенных пожаров в зоне тектонических нарушений.Сущность предложенного способа состоит в том, что, определив степень вьшетривания, веществепный состав, стадию метаморфизма углей и, не делая никаких дополнительных...

Номер патента: 189204

Опубликовано: 01.01.1966

Авторы: Иванченко, Луштак, Макаревич, Синкевич

МПК: G01N 27/20

Метки: разбраковки

...брака, генератор повышенной частоты и высоковольтный трансформатор (на чертеже не показан) .Устройство работает следующим образом. Электродвигатель приводит во вращениеколонну 4. Вилка б снимает с загрузочного лотка 19 контролируемое стеклоизделие 2 б, которое толкателем подается в па 1 рон 2 б, 20 поднимаемый роликом 27, катящимся по кулаку 17. Одновременно стопор 13 нажимает на анкер, освобождая храповое колесо 28, и внутренний электрод 9 опускается в стекло- изделие. В то же время ролик 29 потенциаль ного электрода входит в контакт с высоковольтной шиной 22, а зубчатка - в зацепление с обкатом 18, вращая стеклоизделие между электродами 8 и 9. Одновременно металлический сектор 30, закрепленный на колонне 4, ЗО входит в зазор...

Номер патента: 188934

Опубликовано: 01.01.1966

Авторы: Брошель, Бырька, Донис, Иванченко, Туртанов

МПК: B65G 15/00, B65G 43/00, E21F 13/08 ...

Метки: грузопотока, конвейеров, ленточных

...вк, схеме. На одну его диаг жение возбуждения У,д ства, на второй диагона тельное напряжение нальное силе, действую ние датчика веса, и вел возбужд где Ро - сила, действующ25 При постоянном напр У,д =сопз 1 по закону к няться и измерительное веса, т. е., Заказ 1024/9 Тираж 1850Объем 0,21 изд. л.ЦНИИПИ Комитета пои открьпий при СоветеМосква, Центр, пр.1 формат бум, 60 Х 90 г/ Подписно делам изобретений Министров СССР Серова, д. 4ипографии, пр. Сапунова, 2 где Ут - измерительное напряжение датчика веса при наклоне на угол а;1 Т, - измерительное напряжение датчика веса при а=О,Для устранения функциональной зависимости с,1 Т =1 (а) необходимо изменять напряжение возбуждения по закону, обратному закону изменения силы,...

Номер патента: 173446

Опубликовано: 01.01.1965

Автор: Иванченко

МПК: G01F 23/36

Метки: радиоуровнемер

...положение ползунка реостатного датчика 2, выполняющегороль переменного сопротизления. Датчик 2включен в цепь коллектора 3 мультивибратсра 4.30 При изменении уровня жидкости изменяетсячастота, генерируемая мультивибратором, состоя.цим из двух транзисторов б и б (напри. мер, типа П 1 А), подается на буферный каскад 7, предназначенный для усиления сигнала мультивибратора и устранения влияния внешних параметров по электрической цепи на мультивибратор. Усиленный сигнал подается на вход модулятора 8, затем на передатчик высокой частоты 9, и, будучи промодулированной, несущая высокая частота передатчика излучается в эфир.Приемное устройство состоит из радиоприемника 10, вторичного прибора 11, шкала которого градуирована, например, в...

Номер патента: 172195

Опубликовано: 01.01.1965

Авторы: Иванченко, Одесский, Тихий

МПК: F04B 49/00, F04B 9/04, F16H 25/08 ...

Метки: механизм, регулируемый, эксцентриковый

...балансировки на всех режимах рабо.ты, он снабжен вротивовесом и винтом с правой и левой резьбой, который находится в зацеплении с противовесом и с гайкой, закрепленной на эксцентрике, и обеспечивает одцо временное перемещение эксцентрика и противовеса относительно приводного вала в противоположных направлениях,ения винта происходит ещение эксцентрика и льно приводного вала в равлениях.жен предлагаемый меи 2 и 8 с правой и ле находятся в зацеплени Под)гисная груп га Лг 23 Известные эксцецтриковые регулируемые механизмы преобразования вращательного движения приводного вала в возвратно-поступательное движение, например, плунжера насоса не имеют полной балансировки на всех режимах работы.Описываемый механизм для обеспечения полной...

Номер патента: 163647

Опубликовано: 01.01.1964

Авторы: Иванченко, Свердлов

МПК: H02P 7/685

Метки: скорости, электропривода

...видно, что скорость выходного вала в режиме последовательного включения статически устойчива и однозначно определяется токами возбуждепия машиц. Скорости вращения машип могут принимать ,любые зпачепия при сохранении цеизмеппой их суммы. Диапазон регулирования скорости выхода в этом режиме определяется диапазоном измепеция эквивалецтцого потока Н. минимальная скорость идеального холостого хода привода равна скорости идеальпого холостого хода электрической машины.Таким ооразом, диапазон регулированияскорости привода в этом режиме равен;иа пазопу регулирования скорости машины. Дляплавных переходов при использовании всех режимов достаточен диапазон регулировация скорости машикы, равный 2. Предмет изобретенияСпособ регулирования скорости...

Номер патента: 150858

Опубликовано: 01.01.1962

Авторы: Иванченко, Лебедева, Носов, Шапиро

МПК: B60L 11/04, H02K 51/00

Метки: передачи, электромеханической

...в главную цепь маомотки присоединень ми машин 8, 4, по п обмотки 7, 8 включ ва устройст передачи тарный м мотки во дителей, емое устр ины сна ыми в гл На чертеже и Устройство со ный механизм 2 иНа полюсах э мы обмоток возб тельные обмотки 7 автоматичес ), содержащ и две злеения которых ных с валами отличается вспомога тел епь машин. тва позволя ектрических150858 При изменении скорости вращения выходного вала и напряжения возбудителей 9, 10, имеющих независимое возбуждение, изменяются магнитные потоки возбуждения соответственно скоростям вращения машин 3, 4, вследствие чего магнитодвижущие силы (м, д. с,) обмоток 5, б возбуждения принимают нулевые значения. Параметры вспомогательных обмоток 7, 8 подбираются так, чтобы обеспечить...

Номер патента: 150460

Опубликовано: 01.01.1962

Авторы: Иванченко, Кичигин, Кравцов, Половнев

МПК: E21D 9/10, E21D 9/12

Метки: агрегат, выработок, горных, породе, проведения

...и демонтажных работах и стопорами.Общая рама несет на себе оградительный щит, платформы с рабочими органами проходческих комбайнов; рельсовый путь - один или два, если один, тогда рельсовая рама будет иметь возможность с помощью гидродомкрата поворачиватьсяна небольшой угол для того, чтобы погрузочная машина могла наиболее полно разгружать призабойное пространство, если два, тогда рельсовые рамы будут укреплены неподвижно, въезд на один из путей будет контролироваться специальной переводной стрелкой. Общая рама со стороны забоя снабжена ножом для,наиболее полной зачистки дороги, Рама будет набираться из отдельных секций, что обеспечит быструю сборку, разборку и облегчит транспортные, монтажные и демонтажные работы. Со стороны забоя по...

Номер патента: 150126

Опубликовано: 01.01.1962

Авторы: Быховская, Иванченко, Лебедева, Носов, Шапиро

МПК: B60K 17/14

Метки: передачи, электромеханической

...д, д.ледствие этого В якорях регудирующих двиюатедеЯ 45 ф в обмотках 6Вфуждения возбудителей 8,9 ток изменяется арибжзительво обратноЩивые члены выражений 2 и 3) в бОльшОЙ части диапазона значительно меньше левых, которые и определяют в основном возбуждение электрических машин М 1 и М 2.Система возбуждения, удовлетворяющая требованиям уравнений (2 и 3), должны иметь две группы обмоток на полюсах электрических машин, соответствуюцих правым и левым членамуравнений фДля получения в обмотках вовбуздения м.д.с., соответствующих левым членам уравнений 2 и 3), их следует питать от возбудителей, скороть вращения которй пропорционзльнй скорости вращения машин М 1 и М 2, а ток возбуздения обратно пропорционален скорости Й еДля получения тока,...

Номер патента: 149671

Опубликовано: 01.01.1962

Авторы: Богданов, Залесский, Иванченко, Крят, Окороков, Редька, Соколов, Сорокин, Худяков

МПК: D05B 23/00

Метки: матовязальная

...иглы 17 (фиг. 3) смещено относительно ее оси в сторону зева крючка на 2-3 мя, а направляющие ролики 20 шпагата смещены относительно острия игл на 2-3 мя. Игла 17 имеет подпружиненный клапан 22, запирающий шпагат в крючке иглы и предотвращающий захват стеблей соломы иглой при ее подъеме.При перемещении слоя соломы на транспортирующих лентах игла 17 начинает опускаться, и петля шпагата 23 ложится на поверхность прсщиваемого слоя соломы.Благодаря смещению острия иглы шпагат, двигающийся от роликов 20, оказывается левее иглы (по чертежу), и петля шпагата охватывает стержень иглы 17,В момент подхода иглы вплотную к поверхности соломы транспортерный механизм останавливается. Игла 17, проходя через отверстия в стенках 1 и 2 камеры, прокалывает...

Номер патента: 146057

Опубликовано: 01.01.1962

Автор: Иванченко

МПК: G01C 19/42, G01C 9/00

Метки: автономной, системы, чувствительный, элемент

...две следящие системы. Одна обеспечивает перпендикулярность ротора к оси чувствительности, вторая выдает сигнал, воспроизводящий положение ротора относительно объекта.Автономная система управления будет состоять из шести элементов, жестко укрепленных на обьекте и работает в сочетании с вычислительной машиной, установленной также на объекте,Такая система управления позволит объекту совершать любые маневры и обладает высокой надежностью. Предмет изобретения чувствительный элемент автономной системы управления гироскопического типа без стабилизации платформы, о тли ч а ю щи й с я тем что, с целью ооеспечения возможности определения скорости и угла поворота относительно оси чувствительности, в нем применено два тяжелых гироскопа со...

Номер патента: 144655

Опубликовано: 01.01.1962

Автор: Иванченко

МПК: A01B 69/02

Метки: квадратно-гнездовым, культур, мерное, мерной, посева, применения, проволоки, пропашных, сеялкам, способом

...валами 2.Каждый четырехзвенник в нижней части имеет продольную соединительну 1 о пла 1.к, е со ипорамп 1 в виде острых шре:1 для взаимодействия с почвои в процессе работы мерного устройства, которое при помощи цапф 5 навешивается на квадратно-гнездовую сеялку.При движении сеялки с предложенным мерным устройством шпоры соединительных планок четырехзвенников входят в зацепление с почвой и через соединительные коленчатые валы передают соответствующие перемещения соседним четырехзвенникам. При этом по мере освобождения от сцепления с почвой п 1 пор предыдущего четырехзвенника входятЬо 144 б 55 во взаимодействие с ней шпоры последующего, обеспечивая при этом беспрерывное отмеривание пройденного сеялкой расстояния с необходимой...
