Иванченко

Номер патента: 492139

Опубликовано: 30.12.1978

Авторы: Булдаков, Иванченко, Онатий

МПК: B29D 23/05

Метки: армированных, головка, полимерных, попорных, шлангов, экструзионная

...приводные ролики 11. Кронштейны имеют возможность передвигаться возвратно-поступательно в паза станины, что позволяет осуществить установку плавающего дорна в корпусе головки и фиксацию его прп работе головки.На конце востовика расположена катушка 12 с электропроводом. Концы электро- провода катушки через отверстия в ее корпусе и канал 13 соединены проводами 14аказ 2637/1 НПО Госу Тираж 799 ПодиигиоСР по делам изобретений и открытий , Раушская наб., д. 4/5 11 зд Мо 142твенного комитета113035, Москва, )К пографпя, пр. Сапунова, 2 3через клеммник 15 с электронагревателем6 дорна 5.Над катушкой размещен магнитопровод,выполненный в виде двух полуцилиндров16, закрепленных на станине 9. Внутри полуцилиндров размещена обмотка 17....

Номер патента: 640280

Опубликовано: 30.12.1978

Авторы: Белинский, Верхорубов, Ветров, Гуревич, Иванченко, Козлов, Колесников, Лившицкий, Молчанов, Олеринский, Попов, Степанов, Фридман, Хандохин

МПК: G05D 27/00

Метки: двух, параметров, связанных

...параметра, выход которого связан с минусом сумматора 11, выход которого соединен с входом регулятора 7 первого параметра. Задатчик 12 первого параметра связан с плюсом сумматора 11, а задатчик 13 второго параметра - непосредственно с входом регулятора 10 второго параметра. Устройство работает следующим образом. В нормальном режиме (влажность и расход материала на входе не превышают нормы) температура материала имеет заданное значение, установленное на задатчике 13. Выход регулятора 10 второго параметра имеет определенное значение, которое снижает заданное значение регулятора 7 первого параметра, установленное на задатчике 12. При отклонениях температуры материала от заданного значения регулятор 10 второго параметра изменяет задание...

Номер патента: 639522

Опубликовано: 30.12.1978

Авторы: Иванченко, Макеев, Одинец, Остапенко

МПК: A61B 5/02

Метки: времени, интервалов, кривых, физиологических

...соответственно верхнего ц нцжцсго уроьнсй.5 Устройство работает следующим образом.,х 1 едцко-биологические сгн Злы, например электрокардцосцгнал ц сфцгмограммз соннов яртсрцц, поступает с дятчца 7 кяж дога цз измерительных каналов 1 ц 2 черезсплитеь 8 и блок 9 ключей на блок 10 запоминания амплитуды, содержап 1 ий пг пиковых детекторов. Ко)И 1 сс 7 во пиковых детекторов выбирается от двух до пг, исходя пз реальной девиации медико-бцолопчсского сигнала. 1 хоммутатор 6 управляет работой блока 9 ключей и блока 10 запоми ани 51 амплитудь 1, подкл 10 чая В ка)кдый цикл очередной ключ и олокпруя поступл-:цис напряжения с этого пикового детектора па сумматор 11. 1 х началу каждого измерения напряжение, поступающее с выхода сумматора 1 ца...

Номер патента: 634785

Опубликовано: 30.11.1978

Авторы: Иванченко, Миронов, Шульгин

МПК: B02C 18/06

Метки: измельчения

...и может быть применено в пищевой и других отраслях промышленности.Известен измельчитель, в котором, с целью повышения качества измельчения, в корпу се размещено несколько попарно и последовательно расположенных вра щихся с различной скоростью роторо измельчающие органы выполнены в дугообразных сменных вкладышей с личными по профилю и шагу рифлями, охватывающих цилиндрическую поверхность роторов частично 11.Однако такая конструкция сложна в эксплуатации и не обеспечивает необходимого качества продукта.Наиболее близким к изобретению техническим решением является устройство для измельчения, преимущественно рыбного фарша, содержащее корпус с неподвижно закрепленными на внутренней поверхности ножами, смонтированный в нем вращающийся вал с...

Номер патента: 634479

Опубликовано: 25.11.1978

Авторы: Авраменко, Иванченко, Панфилов, Платов, Раздобаров, Сыромясский

МПК: H03D 3/04, H04L 27/14

Метки: детектор, сигналов, частотно-манипулированных

...работает следующим образом.Частотно-манипулированный сигнал (см. фиг. 2 а), соответствующий трем различным частотам, с выхода формиро вателя 3 импульсов поступает на вход симметричного триггера 4, на выходе которого формируются, прямоугольные импульсы (см. фиг.2 б), длительность каждого иэ которых равна периоду колебаний вход-иого сигнала. По переднему фронту выходных импульсов симметричного триггера 4 запускается генератор 5 калибровочных импульсов, длительность выходного импульса которого совпадает с периодом колебаний выделяемого сигнала (интервал времени 1- 1 , см. фиг, 2 в).Элемент ИЛИ 6 и элемент И 1 осущесч- вляют сопоставление по длительности выходных импульсов симметричного триггера 4 с импульсами генератора 5...

Номер патента: 631794

Опубликовано: 05.11.1978

Авторы: Иванченко, Молодцов, Ценев

МПК: G01M 13/00

Метки: группы, исследования, напряженного, состояния, теплового, цилиндро-поршневой

...5 выполнена с излучателем 6,отражателем 7 и,кольцевым экраном 8.Между экраном 8 и излучателем 6 размещен перераспределитель 9 плотноститеплового потока с механическим приводом 10, Перераспределитель 9 выполненв виде .дискового обтюратора с профильнымми вырезами (на чертеже не показаны).Привод 10 кинематически связан с кривошипно-шатунным механизмом 3 шестерня- фми 11-13. При исследовании поршень 4совершает возвратно-поступательное дви-жение в цилиндре 2. В результате обеспечиваются реальные условия отвода теплаот поршня 4 в охлаждающую цилиндр 2воду. С помощью перераспределителя 9обеспечивается заданное распределениеплотности теплового потока, а кинематическая связь перераспределителя 9 с механизмом 3 позволяет создавать...

Номер патента: 629593

Опубликовано: 25.10.1978

Авторы: Иванченко, Кошелев, Сердюк, Хашев

МПК: H02J 7/36

Метки: аккумуляторных, батарей, групп, заряда, разряда

...вентиль 7, группу 8 15 аккумуляторных батарей, контакты 5 выключателя и нагрузку 1, служит для питания нагрузки в случае аварии источника зарядного тока или снижения его напряжения ниже определенного 20 пределаТретья цепь, содержащая контакты 3 выключателя, вентиль 4, группу 8 аккумуляторных батарей, группу 9 аккумуляторных батарей, нормально открытые контакты 10 реле 11 и резистор 12, предназначена для заряда группы 8 и 9 аккумуляторных батарей.Четвертая цепь содержит контакты3 выключателя, резистор. 13, группуч 06 аккумуляторных батарей и предназ"начена для заряда последней.Третья и четвертая цепи параллельно соединены между собой и через контакты 3 выключателя подключены кисточнику зарядного тока.35Пятая цепь является балластнойи...

Номер патента: 629246

Опубликовано: 25.10.1978

Авторы: Бойко, Иванченко, Моисеева, Печерей, Шевченко

МПК: C23C 9/08

Метки: карбюризатор, стальных, цементации

...соогношвес, %тДревесный уголь 90-95,Карбонаг натрия 2-4Карбамнд 3-6При нагреве карбамид разлагаегся свыделением атомарных элементов, которые попадают на поверхность металла,то повышают способность его к поглощениюуглерода, благодаря чему атомарный углерод быстрее диффундируег с поверхности в глубь металла.П .р и м е р. В контейнере в т15 различных по составу смесях обравают образцы диаметром 20 мм и и20,20 Х, 20 ХНЗА.Контейнеры закрывалистом, обмазывают огн10 загружают в печь, наи выдерживают в течениохлаждения контейнеровтемпературы из них вынизготовляют микрошлиф5 глубину пеменгованного слоя,629246 Древесный угольКарбонат натрияКарбамнд 90 90 10 Глубина цементованного слоя, мм 1,05 Составитель Л. БурлиноваРедактор Е. Полионова...

Номер патента: 626469

Опубликовано: 30.09.1978

Авторы: Иванченко, Семина, Щербаков

МПК: H02K 5/14

Метки: токосъема, узел, электрической

...кольца равно половине расстояния между контактными кольцами.На фиг. 1 изображен узел токосъема 0 электродвигателя с контактными кольцами;на фиг. 2 - вид по стрелке А на фцг. 1.Кронштейн 1 установлен на пальцах 2,закрепленных в корпусе 3 машины, и для одного кольца 4 повернут выступами 5 в 5 сторону корпуса, а для другого кольца 6повернут на 180 выступами во внутрь машины. К выступам 5 прикреплены щеткодержатели 7, которые удерживают щетки положительной и отрицательной полярно сти соответственно контактным кольцам.Унификация деталей узла заключается вперестановке (повороте) на 180 кронштейна вместе со щеткодержателями на пальцах одинаковой длины для контактных колец обеих полярностей. Если собранный со щеткодержателямц кронштейн...

Номер патента: 621904

Опубликовано: 30.08.1978

Авторы: Галушко, Иванов, Иванченко, Малицкий, Менжинский

МПК: F16B 5/02

Метки: болтовое, сдвигоустойчивое, соединение

...6 и 7. Твердость материала фиксирующего элемента 5 больше, чем сопрягаемых деталей, Микро- выступы фиксирующего элемента имеют покрытие, уменьшающее коэффициент трения при внедрении в детали.Затяжка сдвигоустойчивого соединения выполняется следующим образом. При завинчивании болта 3 в фиксирующий элемент 5 при помощи тарированного ключа происходит внедрение микровыступов 6 фиксирующего элемета 5 в плоскость детали 1 за счет усилия сжатия, развиваемого болтом, Фиксирование детали 1 с деталью 2 осуществляется при внедрении (вдавливании) микровыступов 7 в деталь 2, которое происходит за счет усилия при затягивании гайки 4.Таким образом, во время затягивания болта происходит вдавливание и внедрение фиксирующего элемента в плоскость одной...

Номер патента: 621070

Опубликовано: 25.08.1978

Авторы: Вильщук, Иванченко, Шапиро

МПК: H03H 9/04

Метки: кварцевый, резонатор

...коэффициентачастоты (ТДК 4).Это достигается тем, что в баллонеразмещены газопоглощающий материал, например пористый титан, и находящийся сним в тепловом контакте регулируемый0 нагреватель.На чертеже дана конструктивная схема резонатора,В стеклянном баллоне 1 размещеныпьезоэлемент 2, вмонтированный в квар 5 цедержатель 3, газопоглощающий материал 4 и нагреватель 5,Первоначально нагреватель 5 разогрети из-за минимальной адсорбции газопоглощающего материала 4 создается давление20 гелия в рабочем обьеме резонатора, темсамым обеспечивая максимальную теплопроводность среды, окружающей пьезоэле-.. мент 2, Это позволяет существенно еократить время установления чаетоты кварце 25 вого генератора на заданный номинал. В621070 Составитель О....

Номер патента: 621018

Опубликовано: 25.08.1978

Авторы: Иванченко, Канев

МПК: G11B 15/52

Метки: спектра, транспониатор

...1 кит".1 те.ЧЯС.ОТЫ ПЕРВОЙ ГЯРМОНИКИ БКЛЮЧЕННЬтММЕждУ ВЫХОДОМ ПОЛОСОВОГО фИЛЬтоа И Вкт=чПОМ ЧЯС тоти -ГС ЦЕТЕКчОРЯ, ПРИ ЭТОМХОД ПОЛОСОВСГС фиЛЬтра СВяЗЯН С ВторЫМВХОДОМ фаВОВОГО ДЕстЕКТОРЯ, а ВЬ 1 ХОЦтотного детектора -,. вторым яхоцом суМЯТОРЯ.ттЯ ЧврТЕЖЕ ПогЕ.".Я Структуртая СХЕМЯ ОПИСЬБЯЕМОГО .с ОГИЯ 1 ОРЯ СПЕКТРЯ,ИСС 1 Е 1 уЕМЫ 1 лт;:с:;ДЯТОр 1 И ЭтаЛОННЬй.":с;Мс".1 ИНой 010 вкой 7, КИ. О Когг) Оч.ноиОмгтц;0".чт,тлг сгл от .-,9 ттрс=;гьис,сьтр 1 Иастрсеп на перв,ю Гатг тл; ЧастОТЫ Сс:.Чсчтр УМНО)КЕГПЕ КОТОООГО уГ 10 ИСХОдИт С НОСОП 1 ЫЮ уМНОжИтЕЛя 12 СОЕ.ч диненного с частотным детектором 13. БЫХОЦ ПОЛОСОттчо. 0 1 т ЬТРЯ СВЯЗИН С Ь.:.: ВЫМ ДЕТЕК 1 0001: - ., а ВЫХОЦ 1 ЯСТ Отно:О1ИРВотч с:Я 1111 ттНтт ЛЕтт 1, Г-уу " - - с: тЬ ч.:и...

Номер патента: 620842

Опубликовано: 25.08.1978

Авторы: Гурфинкель, Иванченко

МПК: G01K 15/00

Метки: инерции, показателя, реле, температуры, термической

...линейному закону с заданной скоростью, и измерении ее температур в момент срабатывания реле, дополнительно производят измерейие температуры среды при другой, отличной от первой скорости изменения ее температуры, а показатель термической инерции определяют как отношение разности температур срабатывания к разности соответствующих скоростей изменения температуры.Для определения показателя термической инерции реле температурыего помещают в среду, температура которой изменяется с заданной постоянной скоростью Чт, и определяют температуру средыв момент срабатывания реле. Из теории регулярного режима известно, что температура О .термочувствительного элемента, температура среды 11, скорость ее изменения Ъ, и показатель термичес620842 О.мко...

Номер патента: 620837

Опубликовано: 25.08.1978

Авторы: Иванченко, Тищенко

МПК: G01K 5/62

Метки: температуры

...устройства.устройство состоит иэ термочувствительного элемента в виде биметаллической пластины 1, закрепленной одним концом в стакане 2, для защиты от воздействия на нее окружающей среды. На сэободном конце пластины 1 расположена теплоизоляционная пластина 3, выполненная из материала с высоким тепловым сопротивлением, на10 формула изобретения ППП ффПатеитф,род ул.Проектная Э 620 приМер пенопласта 7 иа пластине 3 зак" реплен теплоконтакт 4, выполненный из .легкого теплопроводимого материала, например алюминия. Теплоконтакт 4 расположен против теплоконтактов 5 и 6 с некоторым зазором, причем тепаоконтакт 5. язяэан с источником тепла, выполненным в виде резервуара 7 со штуцерами 8 и 9, через который пропускается теплоиоситель. Теплокон....

Номер патента: 619518

Опубликовано: 15.08.1978

Авторы: Белошапка, Бритвин, Васюченко, Заболотный, Звижулев, Иванченко, Кауров, Коваленко, Малый, Мирошников, Салий, Скоренко

МПК: C21B 7/18

Метки: аппарат, доменной, засыпной, печи

...экраны3 в виде кольцевых труб, залитых в термостатируЮших;рубашках 4 из высокотеплопроводного материала (например сплава аллюминия). Нижняя часть конуса 1закрыта изопяционным слоем 5. Термостатируюшие рубашки 4, в которые звлитыкопьцевые трубы, закрыты со стороны Ипечи изоляционными плитами 6. Герметич"ный экран 3 снабжен трубопроводом 7,сообщающимся с коллектором 8 подачитеппоноситепя. На выходных патрубкахколлектора 8 размещены регулирующие 20кйапаны 9, связанные электрической обратной связью с датчиками температуры10, установпенными в термостатируюшихрубашках 4. Регулирующие кйвланы 9соединены трубопроводами с допопнитель25ным коллектором 11 подачи охпадитепяи электрически связаны с сигнальным устройством 12 панели управнения...

Номер патента: 619351

Опубликовано: 15.08.1978

Авторы: Жданов, Иванченко

МПК: B29F 3/02

Метки: червяк, экструдера

...элементов,. имеющих гребни 7 панаружной поверхности и образующие 25 местные сужения канала червяка.Кольцевые выступы 5, 6 имеютвыемки 8 по наружной поверхности, расположенные против гребней 7 смесительных элементов, Взаимное расположениегребней 7 и выемок 8 создают дополнительное переформирование потока перерабатываемого полимера и увеличиваетсмесительную и гомогениэирующую способность червяка,При работе экструдера перерабатываемая пластическая масса транспортируется участками 1 и 2 с винтовой нарезкой, в которых она частично перемещивается, гомогениэируется. На участках 1, 2 создается давление, необходимое для преодоления сопротивлениясмесительных элементов 3 и 4, кольцевых выступов 5 и 6 и сопротивленияформующегоинструментаПосле...

Номер патента: 618804

Опубликовано: 05.08.1978

Авторы: Иванченко, Татарский

МПК: H01H 1/20

Метки: контактная

...пружины. Такое неравновесие особенно нежелательно при вибрациях. Целью изобретения является упрощение конструкции и повышение надежности системы в работе.Поставленная цель достигается тем, что в обойме контактодержателя выполнены выступы, являкщиеся упорами для пружин, а мостиковый контакт расположен между выступами.На Фиг. 1 показана контактная система в разомкнутом состоянии; на Фиг. 2 - разрез А-А фиг. 1; на фиг.З- разрез Б-Б фиг 1 т на фнг. 4 - контактная система в замкнутом состоянии. Контактодержатель 1 содержит два выступа 2, равныепо высоте мостиковому контакту 3, Выступы 2 являются упорами для пружин 4 и 5, расположенных по обе стороны контакта.618804 иг.2 ель Н,глеклер Алатырев оставех е д Мельничен ПодСовета Иинистрои...

Номер патента: 617302

Опубликовано: 30.07.1978

Авторы: Давыдов, Иванченко, Коротков, Максимов, Мельник, Морозов, Мустафин, Савченко, Сенин

МПК: B60K 15/02

Метки: судовая, топливная

...грубой 17 и тонкой 18 очистки топлива - с дополнительной цистерной 19,Цистерна 19 снабжена водомерным стеклом и устройством 20 удаления отстойной воды, Кроме того, цистерна 19 сливным топливным трубопроводом 21 связана с цистерной 12. К цистернам 12 и 13 подключены расходные трубопроводы 22 и 23,Система работает следующим образом, Топливо из запасных цистерн 1 - 3 по мере его расхода насосом 7 через фильтры грубой 8 и тонкой 9 очистки подается в отстойные цистерны 12 или 13. Расход топлива производится из одной цистерны 12 или 13, например цистерны 12, в то время как цистерна 13 находится в заполненном состоянии, что исключает перемешивание топлива и улучшает выпадение воды в отстой.Поочередно отстойная вода из нижних частей...

Номер патента: 616202

Опубликовано: 25.07.1978

Авторы: Бондарев, Иванченко, Коваленко, Лукавенко, Шаповаленко

МПК: B65G 15/12

Метки: конвейер, крутонаклонный

...например медь. В качестве материала реактивной полосы 9 выбирается лента толщиной 0,8 - 1 мм с ферромагнитными свойствами, например сталь.В края грузо несущей ленты встроены ферромагнитные элементы 10, например заклепки, являющиеся магнитопроводом дл. магнитного потока, создаваемого индукто рами,Конвейер работает следующим образом.Транспортируемый груз загружается на горизонтальном участке на грузонесущую ленту 1 и при переходе на наклонный участок накрывается прижимной лентой 3, Бегущее магнитное поле, создаваемое индук616202 3 Фор,иула изобретения пвунут фи Составитеаь Г. НенаковГехред О. Луговая Корректор С Гираж 1075 1 одпнсное Редактор Н. Х.чтдоваЗаказ 4007/21 иняк ЦНИИПИ Госуд но 113035,фи.чиал ПППственного комитета Совета...

Номер патента: 615368

Опубликовано: 15.07.1978

Авторы: Иванченко, Лисянский

МПК: G01K 7/22

Метки: низких, температур

...туннельный контакт АЕ-АРО -АСс добавкойЯп (концентрация 3 ат, %), тос его помощью можно будет измерятьтемпературы как выше, так и ниже температуры Кюри, В первом случае (при 15Т Тк ) проводимость туннельного контакта измеряется при напряжении смещения, близком к нулю, например при 0 =10 мкВ. Для измерения температур,меньших температуры Кюри, на контактследует подать более высокое напряжение,например О,= 1,9 мВ. температуры. Для измерения температурыиспользуется участок АВ.ф Нулевая аномалия насыщается (нри, Т Тк), а затем уменьшается с понижением температуры, появляется фненулеваяф аномалия, т, е., если при ТЗ,.Тпроводимость туннельного контакта принапряжениях смещения 1-10 мВ является константой, то при Т Тк при некотором напряжении...

Номер патента: 615331

Опубликовано: 15.07.1978

Авторы: Бармин, Зарайский, Иванченко, Кириллов, Корнеев, Лютова, Попов, Соколов, Соловьев, Филиппов

МПК: F25B 9/02

Метки: вихревой, энергоразделитель

...в термостатиру объемНа фгорячемф конце этого энер делителя через стенку диффузора пропущентрубопровод с сопповым вводом для подачи дополнительного потока воздуха в энергоразделитель,Сопловой ввод в энергоразделитель усиливает процесс энергоразделения. Однако возмущения от допаенительного потока, создаваемые сопловымвводом, не обеспечивают требуемого усилены процесса энэргораэделения,Белью изобретения являетсятермодинамнческой эффективносразделителя, Это достигаетсяпредлагаемом энергораэделителпроводе ввода допопнительногодуха соосно ему установлен аэркий турбулиэатор, снабженныйи обтекателем, внутри которон окамера, открытая в сторону форсУстановка турбулиэатора увелот дополнительногоэоиэ энэргораэделителяливает процесс...

Номер патента: 611814

Опубликовано: 25.06.1978

Авторы: Бондарев, Иванченко, Коваленко, Лукавенко, Холодов

МПК: B65G 15/18

Метки: конвейер, крутонаклонный, ленточный

...регулирования их натяжения, выполненным в виденатяжного барабана 10, соединенного припомощи зубчатого колеса 11 и зубчатогосектора 12 с корпусом 13 приводного электродвигателя груэонесушей ленты 1, Кана"ты 8 выведены от натяжного барабана 10на наклонный участок через отклоняющие 20блоки 14, Приводной электродвигатель груэонесушей ленты имеет два выходных концаротора, которыми он установлен в подшипня -ках качения, корпуса которых закрепленынеподвижно, так что корпус 13 электродвигателя может поворачиваться относитель-но вала ротора на заданный угол, которыйограничивается подпружиненными упорами15, установленными нвд плитой основания. регулируемым зазором.30Конвейер работает следующим образом.Транспортируемый груз загружается...

Номер патента: 609657

Опубликовано: 05.06.1978

Авторы: Великоиван, Гудзенко, Гуркевич, Иванченко

МПК: B60P 3/40

Метки: коник, средства, транспортного

...состоит иэ балки 1 и перемещаемых по ней упоров 2 с подшипниковыми узлами 3, в которых шарнирно закреплены.гибкие подвески 4, состоящие, например, иэ канатной оси 5 и закрепленных неподвижно на ней втулок 6, Для удобства заделки концов гибкой подвески и препятствия смеш. нию втулок в процессе работы часть втулок, предпочтительно концевые втулки 7, выпалняются разъемными, состоящими из двух половин 8 и 9, соединенных болтами 10, а остальные втулки 11 могут быть цельными, монтируемыми на гибкой подвеске до заделки ее концов.Конец канатной оси 5 зашемлен во вращающемся стакане 12, имеющем крышку 13 с отверстием, через которое проходит неподвижный стержень с проушиной 14 для соединения гибкой подвески с осью 15 упора2. Проушина 14 и...

Номер патента: 607183

Опубликовано: 15.05.1978

Авторы: Иванченко, Калениченко, Пивен

МПК: G05B 11/32

Метки: многоточечная, параметров, процесса, релейно-импульсная, технологического

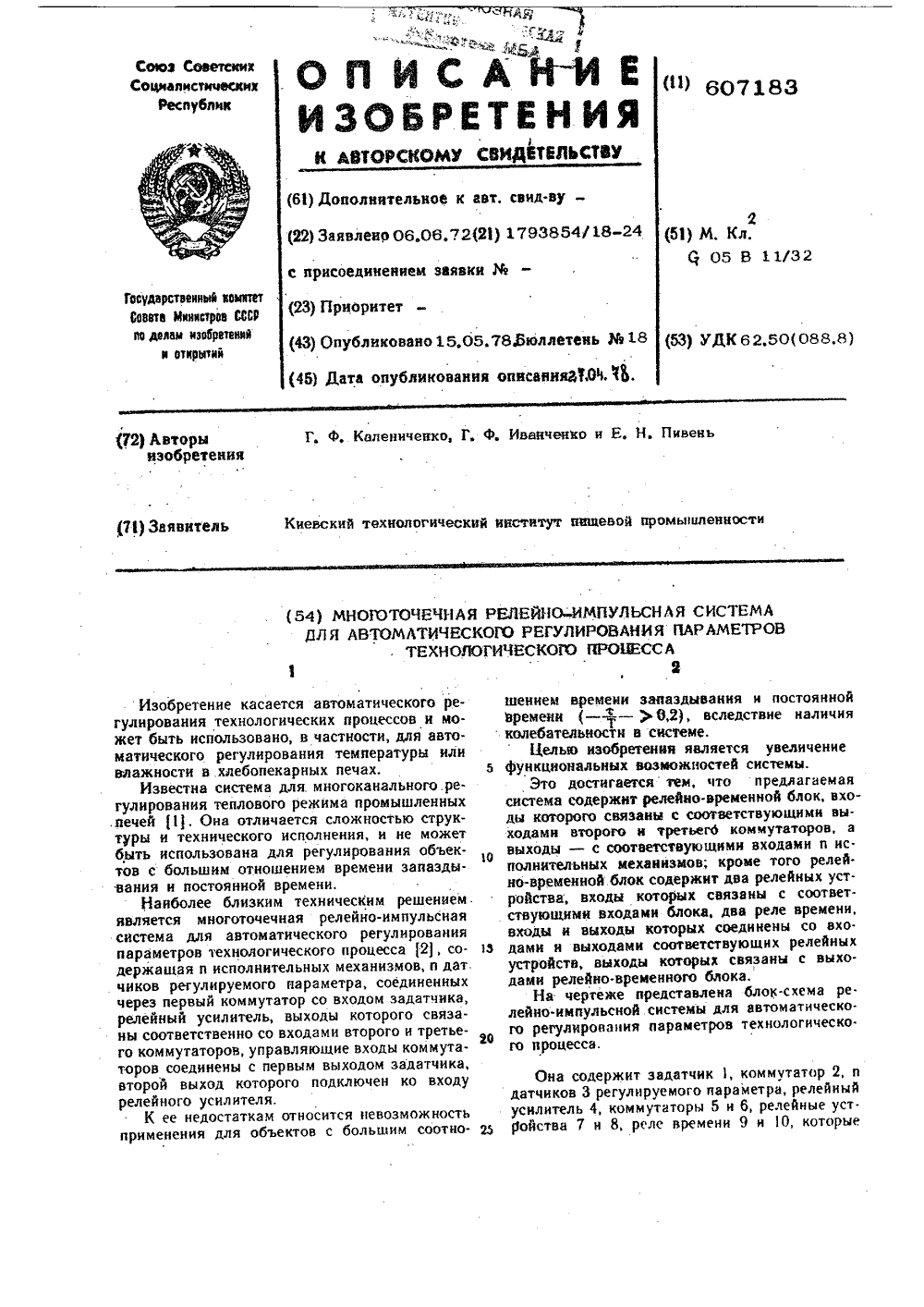

...Государственного комитета Совета Министров ССС по делам изобретений и открытий 113035, Москва, Ж 35, Раунская наб., д. 415 Филиал 11 ПП аПатентэ, г. Ужгород, ул. Проектная, 4содержит в себе релейно-временной блок 11,и и исполнительных механизмов 12.Система работает следующим образом.Задатчик 1, управляя коммутатором 2, срав.нивает поочередно сигналы датчиков 3 регулируемого параметра с установленным в нем заданным значением параметра. Когда ошибкапревышает порог чувствительности релейногоусилителя 4, на одном из выходов последнего,в зависимости от знака ошибки, появляется сигнал, включающий релейное устройство 7 (8) че- ц,рез коммутатор 5(6), управляемый синхроннос коммутатором 2 задатчиком . Одновременновключается реле времени 9 (10) ч...

Номер патента: 606899

Опубликовано: 15.05.1978

Авторы: Бойко, Иванченко, Моисеева, Соболь, Шевченко

МПК: C23C 9/04

Метки: карбюризаторе, состав, твердом, цементации

...слипания древесного угля иполукокса в состав карбюризатора вводят угле606899 ной детали атоьирный углерод быстрее проникает с поверхности в глубь детали. Оптимальное содер.жанне тиокарбамида в предлагаемом составе твер.дого карбюриэатора 2 - 4%. Снижение содержания карбамида до 1% приводит к ликвидации ускоря.ющего действия; увеличение содержания тиокарбамида до 8% снижает его ускоряющее действие.Проводят испытание трех составов твердогокарбюризатора, содержание компонентов которых 1 О приведено в таблице. Смесь 1 т" 1 Древесный угольПолукоксУглекислый натрий1 ис арбамидУглекислый кальций 50 32 25 18 18,5 17 20 3,0 3,5 В три металлических контейнера со смесями Иа 1, 2 и 3 загружают образцы диаметром 15 мм нз сталей 20, 20 Х и 12...

Номер патента: 606641

Опубликовано: 15.05.1978

Авторы: Андреев, Великоиван, Иванченко, Кофман, Литвинов, Пристай, Романенко, Ягодовский

МПК: B08B 9/053, E21B 37/02

Метки: внутренней, поверхности, трубопровода

...который установлен внутри корпуса, причем на боковой поверхности корпуса имеются отверстия, расположенные под углом к его оси.На чертеже изображено описываемое устройство.Устройство состоит из цилиндрического корпуса 1 с расположенными в нем очистными элементами 2, В качестве уплотнения использована камера 3, выполненная из эластичного материала и наполненная жидкостью или газом. Внутри корпуса расположен шнек 4,упирающийся торцовой частью в стержень диска 5Корпус 1 имеет несколько отверстий по периметру и центральное отверстие в торцовой части. Очистные элементы 2 выполнены с острыми гранями иа участках, по которьи осуществляется их контакт с внутренней поверхностью трубопровода.606641 Формула изобретения Устройство работает...

Номер патента: 603140

Опубликовано: 15.04.1978

Авторы: Иванченко, Панфилов

МПК: H04L 27/18

Метки: передачи-приема, сигналов, фазоманипулированных

...Гирал 80 о Поди ор Л. Грипенное Редактор Т. Янов Заказ878/56г 44 П 4 Г в (.СС и о лом ите 1 а (изобретений иЖ.35, Раушскнт, г. Ужгоро г 1 рсвенипо делан5, Москва,ППП 11 атс иа Мииист огкрытий я иаб., д. ул. Проект303 илиал Гая, 4 множителя 11 непосредственно, а к другому входу - через дополнительный фазоврашатель 9 со сдвигом по фазе на 90. Выходное напряжение удвоенной частоты перемножителя 11 свободно от произвольных фазовых сдви гов, С выхода фазового манипулятора 2 через выходной согласующий блок 3 в канал связи поступает напряжение удвоенной частотыпо сравнению с опорным), манипулирование по фазе, причем между этим напряжением и опорным нет произвольных фазовых сдвигов.На приемной стороне выходные напряжения фильтров 4 и 7 сигнала...

Номер патента: 599861

Опубликовано: 30.03.1978

Авторы: Гладков, Гольдштейн, Горобец, Зигель, Иванченко, Комиссаров, Окара, Писаренко, Розенталь, Токмаков, Шевченко

МПК: B21B 1/08

Метки: арочной, крепи, металлической

...параллельности стоек 0 после сборки крепи изп б цельной арки производят на угол, больший 180, на величину- , где 1 - длина участка сочленения звеЯ ньен крепи, Р - радиус гиба.5 На фнг. 1 показана схема технологическойлинии для получения звеньев арочной крепи горных выработок; на фиг, 2 - схема изгиба цельной арки (начальный момент гибки, промежуточное положение, конечный момент гибо кн); на фиг. 3 - арочная крель в сборе.Процесс получения звеньев крепи осуществляется следующим образом..-нагретую до температуры прокатки в методических печах 1 заготовку прокатывают в 5 развсрнутых фасонных калибрах прокатногостана 2 до размеров, близких к чистовому профилю, профилируют в горячем состоянии в валках профилсгнбочного стана 3 до формы,...

Номер патента: 598775

Опубликовано: 25.03.1978

Авторы: Годик, Иванченко, Хусид

МПК: B41N 1/24

Метки: горячих, маркировки, металлизации, методом, трафарет

...линейного расширения каждого слоя.На фиг. 1 изображен описываемыйтрафарет, вид сбоку; на Фиг, 2 - то 1 О же, вид в плане.Трафарет для маркировки горячихиэделий состоит из гладкой тонкой пластины 1, выполненной из биметалла иимекийей сквозные маркировочные знаки 15 2 заданного текста, и двух поворотныхстоек 3 с пазами для фиксации пластины. Стойки могут быть расположены горизонтально или вертикально.Работа с трафаретом осуществляется ф) следующим образом.Пластина 1, выполненная из биметалпа, состоящего из двух слоев с разнымикоэффициентами линейного расширения,например медь-сталь, под воздействиемтепла находящегося вблизи траФаретагорячего изделия, на которое наносится маркировка, нагревается и изгибается.После окончания маркировки и...

Номер патента: 593079

Опубликовано: 15.02.1978

Авторы: Авраменко, Иванченко, Панфилов, Платов, Раздобаров, Сыромясский

МПК: G01G 23/36

Метки: весоизмерительное, тензометрическое

...снабжено дифференциальным усилителем постоянного тока и фильтром нижних частот, причем один вход дифференциального усилителя постоянного тока подключен к выходу одного из выравнивателей амплитуд разнополярных импульсов, а второй вход дифференциального усилителя соединен с тем же выходом выравнивателя амплитуд через фильтр нижних частот. 25 снаоженный выравннвателем 1 амплитуд разнополярных импульсов, к выходу которого подключены последовательно соединенные фильтр 2 нижних частот и дифференциальный усилитель 3 постоянного тока, второй вход которого соединен со входом фильтра 2 нижни.; частот.Устройство работает следуошим образом.Сигнал, пройдя усилитель, поступает на фильтр 2 нижних частот, поэтому на выходе последнего будет только...
