Иванченко

Номер патента: 1489919

Опубликовано: 30.06.1989

Авторы: Иванченко, Панчул

МПК: B21J 15/12

Метки: клепки, развальцовкой

...соосно последнему смонтирован привод 8 вращательного движения,выполненный в виде шиберного пневмомотора с развальцовочной головкой 9.На стойке 2 между направляющими элементами 4 размещен ограничитель 10рабочего хода, выполненный в видерезьбового упора, На основании 1установлен стол 11 для размещениясоединяемых деталей. жения и поршневую полость силовогоцилиндра 6, корпус которого с вращающейся развальцовочной головкой 9 перемещается в сторону основанияПуансон головки 9 формирует замыкающуюголовку заклепки. Исключение из конструкции кинематической связи междуприводом вращательного движения иразвальцовочной головкой позволяетснизить материалоемкость устройстваи повысить его надежность. 2 з.п.ф-лы, 1 ил. 1Устройство работает следующим...

Номер патента: 1489891

Опубликовано: 30.06.1989

Авторы: Гринбаум, Иванченко

МПК: B21D 22/20

Метки: буферное

...часть упоров 9 выполнена из более жесткого, чем эластичный элемент3, материала, Это необходимо дляпредотвращения ее деформации от сжимающих усилий, возникающих при деформации эластичного элемента, Например,вставки могут быть целиком выполненыиз металла.На верхнюю шайбу 1 буферного устройства опираются толкатели 10 штампа, закрепленные в его прижиме 11,прИводимом в движение вытяжной матрицей 12 штампа, установленной на подвижной плите 6,Буферное устройство работает следующим образом,В исходном положении, изображенном на чертеже слева от оси, тяги 7находятся в своем крайнем положении,стенки эластичного элемента 3 спрямлены и упоры 9 занимают положениевнутри отверстий эластичного эле5 10 15 20 нии 30 35 40 45 .50 5 14 мента 3, При...

Номер патента: 1479940

Опубликовано: 15.05.1989

Авторы: Иванченко, Стасюков

МПК: G06F 17/14, G06F 17/17, G06F 17/18 ...

Метки: медианный, фильтр

...двоичных чисел с выхода регистра 5 последовательного приближения.При поступлении первого тактирующего импульса на тактовый вход регистр 5 последовательного приближения формирует на выходе двоичное число, равное 2- 1 = 0111, где ш - число разрядов регистра последовательного приближения 5, которое сравнивается с входными числами в компараторах 2. Результаты сравнения поступают на вход блока 3. В соответствии с формулой (1), на выходе блока 3 может появиться значение у, = 1, если количество входных чисел, удовлетворяющих условию1 ъ 3 1й ) 2 - 1 больше или равно числуЬ, либо у, = О, если количествовходных чисел, удовлетворяющих условию д; ) 2- 1 меньше числа Ь,где 1 "- хИ; Й - входное двоичноечисло.Таким образом., на выходе...

Номер патента: 1479719

Опубликовано: 15.05.1989

Авторы: Журбиков, Иванченко

МПК: F15B 11/22

Метки: гидропривод

...распределители 5 и 6 с источником 7 давления и сливной гидро- линией 8, гидрозамки 9 и 10 с полостями 11 и 12 управления, гидролинии 13,14 и 15, клапан 16 с пружинной полостью 17 низкого давления н клапан 18 высокого давления.Гидропривод работает следующим образом.В исходном положении (показано на чертеже) при подаче рабочей жидкости от источника 7 давления через распределители 5 и 6 в полости 11 и 12 управления гидрозамков 9 и 1 О торцовая пружинная камера 17 соединяется со , сливной гидролинией 8. В результате происходит частичная разгрузка источника 7 давления через клапан 16 давления.Рри включении распределителя 5 в левую (по чертежу) позицию гидроцилиндр 1 совершает рабочий ход, полость 11 управления гидрозамка 10 соединяется через...

Номер патента: 1479405

Опубликовано: 15.05.1989

Авторы: Войтенко, Иванченко, Кудачков, Педан

МПК: B65G 67/48

Метки: вагоноопрокидыватель

...соединен с ротором 2 дополнительным рычагом 15, длина которого равна длине рычага 5. На опорных поверхностях упоров установлены амортизирующие прокладки.В исходном положении пружины 9 предварительно нагружены до усилий 0,7-0,8 от расчетной нагрузки на упор, а пружины 10 - до значений 0,03-0,05 от расчетной нагрузки, причем жесткость пружин 10 в 3-5 раз 35 больше, чем пружин 9. Это позволяет погасить кинетическую энергию движения люльки с полувагоном при контакте верхней обвязки полувагона с упорами. 40При опрокидывании полувагона после соприкосновения его поверхностей обвяэки с рабочей поверхностью 16 упора пружина 10 начинает сжиматься, зазор О, выбирается. Когда зазор а, 45 уменьшается до нуля, усилия пружин уравниваются. При...

Номер патента: 1479250

Опубликовано: 15.05.1989

Авторы: Белецкий, Иванченко, Киселев, Котлов, Соловьев, Цой, Шумилов, Яковенко

МПК: B23K 35/26

Метки: низкотемпературной, пайки, припой

...НС 1, резкоповышается температура начала плавления припоя и ухудшаются технологические свойства пайки, т.е. повышается текучесть припоя в температурном интервале пайки, не образуетсяпо всему паяемому периметру равномерная галтель на вертикальной поверхности. По этим причинам дальнейшее снижение содержания кобальтаиндия, меди и германия в припое нецелесообразно. При содержании введенного в припой кобальта, а также индия меди и германия выше максимально заявляемого механические свойства припоя це снижаются, но заметно снижается корроэиоццая стойкость в водных растворах О, 1 н. ИаС 1 и О, 1 ц, НС 1 и повышается температура начала плавления, а также заметно ухудшаются технологические свойства, повышается начальная температура пайки и из-за...

Номер патента: 1474143

Опубликовано: 23.04.1989

Авторы: Деревянко, Иванченко, Иолис, Кудачков, Кужим, Пилипчатин, Чернавский

МПК: C04B 33/22

Метки: горячего, дутья, клапана, масса, огнеупорная, покрытия

...С - вода) Предел прочности при сжатии,ИПа Огнеупорность,С тав 3,0:1,0 2,9:1,0 2,8:1,0 2,7:1,0 2,6;1,02,5:1,0 2,4:1,023:1;0 2,2:1,0 2,1:1,0 20:1,0 19:1,0 1,8.1,01,7:1,0 г 3 4 5 6 7 8 9 10 11 12 13 14 20 24 35 41 44 45 45 44 43 43 43 43 19 16 17,2 190 27,4 28,7 30,3 30,230,7 .29,1 28,4 28,8 27,0 26,2 18,7 15,7 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800 1800+0,35 +0,33 +0,32 +0,28 +0,26 +0,24 +0,22 +0,17 +0,12 +0,10 +0,08 +0,03 -0,02 -0,08 Во всех массах (1-6) взяты со средним эначением ингредиентов, масЛ каустический магнеэит 1 2; феррохромовый шлак 3,каолиновое волокно 3; раствор сернокислого магния плотностьк1,17 г/см 18,5; муллитокорундовый шамот фракций 3,0"0,5 мми менее 0,088 мм в укаэанных соотношениях....

Номер патента: 1474082

Опубликовано: 23.04.1989

Авторы: Гуллер, Зинюк, Иванова, Иванченко, Михайлов

МПК: C01B 25/229

Метки: кислоты, фосфорной

...всейсерной кислоты и.смеси оборотных основного и промывного фильтратов сум-марная (полугидратная и дигидратнаястадии) степень выделения, фтора вгазовую фазу составляет 10%. Осуществление обработки Фосфатного сырьяв две . стадии с подачей на первуюстадию в качестве оборотной кислотытолько основного Фильтрата и 80"90%серной кислоты способствует увеличению степени выделения фтора до 25-30%,При подаче 95-100% количества серной кислоты степень выделения Фторауменьшается до 13-12% вследствиешламования зерен Фосфата, приводящего одновременно.к снижению степениразложения. Снижение величин К.иК имеет место при подаче на первуюстадию обработки менее 80% сернойкислоты - оно обусловлено уменьшениЖем содержания Р О и БО в жидкойФазе суспензий...

Номер патента: 1465571

Опубликовано: 15.03.1989

Авторы: Иванченко, Колодин, Кузнецов, Маляренко

МПК: E21C 41/00, E21C 41/02

Метки: проходки, траншей

...точек стояния Д породы, После установки Д на следующую точку стояния цикл работ повторяют. 4 и 2ходу передвижения драйглайна передовую выработку 3 вдоль траншеи 4, в ее контурах аЬсда (см. фиг. 1, 2 и 4). Затем с одной и той же точки стояния сдвигают в передовую выработку 3 ковшом драглайна 2 нкрест оси траншеи 4 от ее борта аЬ оставшиеся вдоль борта,".Ь породы 5 последующей эаходки (см.,1:чг. 1 и 2) н надвигают их на откос е 1 ближнего к драглайиу 2 борта передовой выработки 3. 1 осле этого сзади по ходу с той же точки стояния 1 драглайна 2 отрабатывают породы последующей заходки б и наднинутые на откос е 1 с предыдущих точек его, стояния породы 7 (см. фи. 1 и 3).Предлагаемый способ проходки траншей обеспечивает днижение пород 5 в3...

Номер патента: 1464271

Опубликовано: 07.03.1989

Авторы: Иванченко, Кузьмицкая, Поссе, Степанова

МПК: H02M 5/27

Метки: непосредственный

...имгульсы следуют через периодвысокой частоты Т. Импульсы, относящиеся к тиристорам одного моста (например, И 6 и И 4),сдвинуты между собой на половину периода высокой частоты. На осях 56 - 58 показаны напряжения Н,Д и У соответственномостов 1 - 3. На оси 59 показано напряжение Н низкой частоты, приложенное после фильтра к нагрузке 30, наоси 60 показан широкий импульс управления, отпирающий тиристоры 19 - 21.На осях 61 - 66 по ., яаны узкие им 5 14642пульсы управления, отпирающие тиристоры 5 и 7,9 и 11, 13 и 15 соответственно мостов 1 - 3.В примере, приведенном ца фиг.2,5длительность широкого импульса управления выбрана равной шести периодамвысокой частоты Т (оси 49 и 60).Промежуток времени 161 т между смежными широкими...

Номер патента: 1461576

Опубликовано: 28.02.1989

Авторы: Иванченко, Чечета

МПК: B21J 1/06

Метки: деформированием, заготовок, нагрева

...перегрева срединной части, Способ нагрева заключается в неравномерном нагреве срединных и периферийных частей заготовки. При этом периферийную часть на глубину, равную 1/8 высоты заготовки, нагревают до температуры, превышающей температуру срединной части на величину прироста температуры, возникающего в результате удара и обусловленного его интенсивностью. Такой способ нагрева заготовки позволяет избежать в локальных зонах заготовки местного перегрева металла при деформировании, что предотвращает его разрушение в указанных зонах. Наложение дополнительного те ного поля на периферийную часть ки осуществляют, например, способ ционного нагрева по типу нагрев верхностной закалки изделий. Деформируют заготовку одиноч рами заданной...

Номер патента: 1457935

Опубликовано: 15.02.1989

Авторы: Будыко, Ждан, Иванченко, Коноваленко, Крохмаль, Куцов, Ласточкин

МПК: A61N 1/36

Метки: электроаналгезии

...Техред М,Дидык Корректор М.Демчик Заказ 282/6 Тираж 527 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб и, 45Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Изобретение относится к медицине,а именно к устройствам для электроанальгезии,Цель изобретения - снижение болевых ощущений при периодическом воздействии стимуляции.На чертеже дана схема данного устройства.Устройство содержит схему 1 запуска, генератор 2 импульсов, задатчик3 тока, стабилизатор 4 тока, электроды 5,6 и компаратор 7.Устройство работает следующим образом.В момент прикосновения электрода5 к зубу пациента замыкается электрическая цепь электрода 5, закрепленного на бормашине, и...

Номер патента: 1456320

Опубликовано: 07.02.1989

Авторы: Агеев, Белобородов, Болюбах, Бройтман, Воронцова, Иванченко, Мороз, Нестеров, Погодин, Старикова, Стригин, Хорошилова

МПК: B29C 53/56

Метки: полых, стеклопластиковых

...второго слоя защитного покрытия составляет 25 мин, толщина слоя 0,8 мм. Сушку защитного покрытия и формирование стеклопластикового слоя производят как в примере 1.Пример 4. На поверхность сборного вращающегося дорна, предварительно обработанного антиадгезивом, непрерывно наносят сначала раствор в 3,3 мас.ч. ацетона смеси 2,24 мас.ч. олигоэфира марки Пи 1,76 мас.ч. полиизоцианата марки А, а затем раствор в 3,4 мас.ч. бутилацетата смеси 1,4 мас.ч. олигоэфира марки Пи 1,7 мас.ч. полиизоцианата марки А. Производят сушку защитного слоя в течение 2-3 мин при 30 40 С. На высушенный защитный слой наматывают один слой стеклоленты, пропитанной ЗЗЯ-ным раствором в стироле полидиэтиленгликольмалеинатфталата (ненасыщенная полиэфирная смола),...

Номер патента: 1455077

Опубликовано: 30.01.1989

Авторы: Иванченко, Климковский, Пацер, Свирский

МПК: F16C 29/06

Метки: качения, опора

...то же, варианты,Опора содержит корпус 1 с рабочим 2, возвратным 3 и переходными 4 уча стками с дорожками качения 5, на которых установлены тела качения 6 в виде роликов с цапфами 7.По меньшей мере, на каждой второй цапфе ролика насажен дистанционный подшипник 8. Для монтажа и демонтажа тел качения 5 в корпусе предусмотрена вставка 9.Опора работает следующим образом.Перед началом работы, опоры иэ кор пуса 1 извлекается вставка 9 и в корпус закладываются тела качения 5 и устанавливается приводной вал большого диаметра.При вращении приводного вала тела 30 качения 5 за счет сил трения между поверхностью приводного вала и дорожками качения катятся по дорожке качения рабочего участка 2.Так как наружный диаметр дистанционных подшипников 8...

Номер патента: 1455064

Опубликовано: 30.01.1989

Авторы: Журбиков, Иванченко

МПК: F15B 11/20

Метки: гидропривод

...3 и 4 и штоковые 5 и 6и лости которых соединены через соответств ющие распределители 7 и 8 с источником 9д вления, сливной гидролинией 10, гидроз мками 11 и 12 с полостями 3 и 14 управления, входами 15 и 16 и выходами 17 и 18,к,чапанами давления 19 и 20 гидролинии 21.Гидропривод работает следующим образФм,При подаче рабочей жидкости от источн 1 ка 9 давления через распределители 7 и 8в штоковые полости 5 и б гидроцилиндр в 1 и 2, а также в полости 13 и 14 управлен я односторонних гидрозамков 11 и 12,о крывая их, соединяет источник 9 давленияч рез клапан 20 давления со сливной гидрол нией 10, при этом клапан 20 давленияистроен на меньшее давление, чем клапан 19давления. Происходит частичная разгрузкаисточника 9 давления, а...

Номер патента: 1448287

Опубликовано: 30.12.1988

Авторы: Абакумов, Бородин, Иванченко, Мирошниченко, Мурзина

МПК: G01R 17/10

Метки: автоматической, нуля, тензометрический, усилитель, установкой

...тока плеча 9и увеличению (уменьшению) тока плеча 10. При этом сигнал раэбаланса1 р (фиг.2 л) моста уменьшается, авыходной сигнал Бьы 1 (фиг.2 б) изме рительного усилителя 2 линейно убывает (возрастает), В момент, когдавыходной сигнал Бо, станет меньше(больше) порогового. +11 поР (-Баоо ),т.е. выполнится условие +11 аоР)11 ы15 )-11 поо на выхоДах компаРатоРов 20и 21 установятся сигналы "1" (фиг.2 в,г), которые установят на выходе элемента 23 сигнал "О" (фиг.2 д). Зтотсигнал закроет ключ 24 и запретит 20 прохождение сигналов (Лиг,2 ж) с генератора 25 импульсов на реверсивныйсчетчик 26. На входах счетчика 26зафиксируется код, соответствующийсбалансированному состоянию тензо усилителя.В этом состоянии выходной сигнализмерительного...

Номер патента: 1444903

Опубликовано: 15.12.1988

Авторы: Будыко, Иванченко, Коноваленко, Крохмаль, Куцов, Ласточкин, Нечволодов

МПК: H01H 9/30

Метки: бездуговой, коммутации, цепи, электрической

...11,При включении тумблера или релеподвижный контакт 2 приходит в движение, его давление на контакт 10 умень 55шается, что приводит к увеличениюпереходного сопротивления контактнойпары 1 и 10, Постоянно увеличивающе"еся переходное сопротивление контактной пары 1,10 и резистор 11 образуют ,целитель напряжения, который обеспе-чивает переход транзистора 8 и режим насыщения, после чего контактная пара 1,10 размыкается, а переход база - эмиттер транзистора 8, находящегося в режиме насыщения, предотвращает возникновение искровых и дуговых процессов, а также автоэлектронную эмиссию в зазоре контактов 1 и 10На время, необходимое подвижному контакту 1 преодолеть контактный зазор и замкнуться с контактом 2, транзистор 8 создает для тока...

Номер патента: 1444393

Опубликовано: 15.12.1988

Авторы: Волчок, Гладкий, Иванченко, Кудин, Лутов, Лутова, Савостьянов, Сотник

МПК: C22C 38/54

Метки: сталь

...молибден 0,01-0,25; железо - остальное. Применение стали позволит увеличить срок службы деталей. 1 табл. 3,042 0,2 4 Оу 06 0,05 0,0 в состава 4 саедуанве 0 1480 МПа; 9 44; б " 162, ЕП) (20 С) 0,51 ИДа/к 1; ваввеескма свойства сС, - 41. оставитель В.Бростремехред Л,ОлийныкКо р Т.Лазоренко Редак тор Л,Пат 460/29 ВНИИПИ Госуд по делам,и 113035, Москва, ПодписиССР Тираж 595рственного комитетаобретений и открытийЖ, Раушская наб. 4/ нно-полиграфическое предприятие, г. Ужгород, у ектная, 4.ПрОиэводст Изобретение относится к металлургии, в частности к стали, предназначенной для деталей тракторов, бульдозеров и др.Целью изобретения является повьга шение прокапиваемости и ударной вязкости при -40 С.Химический состав исследованных ппавок...

Номер патента: 1444392

Опубликовано: 15.12.1988

Авторы: Волчок, Гладкий, Иванченко, Кудин, Лутов, Лутова, Савостьянов

МПК: C22C 38/54

Метки: сталь

...сталь0,01 003 - 0,005 1 0 65 О 23 1 0 О 003 О 04 2 О, 35 О, 4 О, 8 О, 001 О ОЗ 1,0 0,2 0 003 0 2 Остальное 1,О 7 о,ооз о,о О,3 О,4 О 0,2 4 0,55 0,8,1 4 0 003 О 04 О 04 О 05 1,8 0,004 0,06 О, 05 О, 05 0,02 0,2 0,003 0,1 1,21 0,2 0,005 025 0,042 ьМеханические свойства предлагаемой стали плавки состава 3 следующие: ь 1620 МПа, г392 б 14 Х КСП (20 С) 0,45 МДк/м НКС48. Составитель В.БростремТехред Л,Олийнык Корректор С,Шекмар Редактор Т.Лазоренко Заказ 6460(29 Тираж 595 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4Г l Изобретение относится к металлургии, в частности к составу...

Номер патента: 1436141

Опубликовано: 07.11.1988

Авторы: Будыко, Иванченко, Коноваленко, Крохмаль, Ласточкин, Хижняк

МПК: H01H 21/76

Метки: барабанный, переключатель

...на одной пружине и длиной контакта барабана существует математическая зависимость, позволялцая эко" номить материал контакта барабана. Экономия материала контакта барабана достигается в том случае, если разница между полем допуска 1 и длиной Ь контакта барабана больше длины всех, дополнительных,токосъемных контактов, т.е. (1 - Ь)ш ) (и в , 1)Ьгде ш - число положений барабанного переключателя, Ь - длина токосъемного контакта. Минимальное количество токосъемных контактов на пружине определяется выражением50В зависимости от величины получаемой экономии материала контактов барабана количество токосъемных контактов на одной пружине изменяется и может находиться в пределах1 (1 - Ь)Ь- (и( +1.Ь Причем диаметр токосъемного контактай Ь...

Номер патента: 1434278

Опубликовано: 30.10.1988

Авторы: Демидов, Иванченко, Силаев

МПК: G01K 7/00

Метки: температуры

...контролируемой цезлектрической величины, а ток стабилизации неуправляемого стабилизатора прицимает- с,ся пропорциональным уровню контролируемой величины, превьппецие которогонеобходимо зафиксировать. Устройство работает слецующим образом,При включении устройства ца базах транзисторов 5 и 6 управляемого стабилизатора 1 тока стабилизаторами 7 и 8 задается стабилизированное напряжение, в результате чего токи в цепи эмиттеров этих тряцэисторов состяв ляющие выходной ток стабилизатора тока, оказываются также стябилизировянцьпли. Величина тока эаписит от сопротивлений 2 и 9 цепи эмиттеров зтцх транзисторов и практически це зависит от приложенного к стабилизатору тока напряжения в достаточно широком диапазоне его изменения.При работе...

Номер патента: 1432349

Опубликовано: 23.10.1988

Авторы: Абдулханов, Демидов, Иванченко, Овчинников

МПК: G01K 7/16

Метки: выходом, датчик, температуры, токовым

...первый 7, второй 8, третий 9. четвертый 10, пятый 11 и шестой 12 резисторы и два дополнительных транзистора 13 и 14 р-п-р и п-р-п-типа.Датчик температуры работает следую 1 цим образом.При колебаниях питающего напряжения (источник питания не показан) стабилитро ны 5 и 6 поддерживают неизменными напряжения на базах транзисторов 1 и 2, а следовательно, и неизменными из токи эмиттеров, определяющие выходной ток датчика. Величина тока датчика зависит от величины сопротивления термопреобразователей 3 и 4, которое в свою очередь зависит от контролируемой температуры. При ее изменении изменяются сопротивления термопреобразователей и соответственно ток датчика.35Транзисторы 13 и 14 и резисторы 11 и 12 составляют компенсирующую цепь. Ее...

Номер патента: 1431984

Опубликовано: 23.10.1988

Авторы: Иванченко, Климковский, Любинин, Пржепюрко, Старосветский

МПК: B65G 31/04, E02F 3/24

Метки: метатель, сыпучих

...2 но с упг,оенной часто 1431984После этого ковш 6 на цапфах 22 и 23 и боковых стенках 12, подшипниках 25 поворачивается на оси 26 и занимает первоначальное положение55 той вращения, Приводы 8 ковшей вращают ковш 6 с частотой вращения ускорителей 5 н противоположную сторону.Ковши 6 движутся по замкнутой криволинейной траектории в виде кардиоиды, представляющей одну из кривых семейства улиток Паскаля,Взаимное сложение скоростей ротора 2, ускорителя 7 и ковша б обеспечивает постоянное положение ковша 6в пространстве относительно землипри движении его по указанной траектории.В точке максимального приближенияковша 6 к оси вращения ротора 2, когда линейная скорость движения ковша 6минимальна, происходит загрузка егогрунтом из питателя 28....

Номер патента: 1425242

Опубликовано: 23.09.1988

Авторы: Иванченко, Счисленок, Фамицкая, Шитов

МПК: C22C 37/10

Метки: чугун

...окисления и высокотемпературной газовой среде.Нижний предел по содержанию марганца0,005 мас,%, хрома 0,1 мас.%, алюминия1,1 мас,% и иттрия 0,04 мас,% обеспечи: вает значительное повышение жаростойкостив агрессивной газовой среде при высоких, температурах при минимальной степени легирования,Предельная концентрация хрома0,25 мас.о 7 о установлена из необходимостиисключения отбела в отливках.Увеличение содержания иттрия(ь 0, мас.%) не дает увеличения эксплуа тационных характеристик и экономически нецелесоооразно. При работе с алюминийсодержащими чугунами, при содержании алюминия свыше 2,5 мас.% заметно увеличивается склонность расплава к пленкообразованию, что приводит к снижению эксплуатационных характеристик отливок,Плавку чугунов...

Номер патента: 1424992

Опубликовано: 23.09.1988

Авторы: Иванченко, Козьмин, Ланской, Лисунец, Соловцов, Шевелев

МПК: B23D 23/00

Метки: заготовки, мерные, прутков, разделения

...устройства для разделения прутков и улучшение качества получаемых заготовок.На фиг. 1 изображено устройство 1 О для разделения прутков в момент завершения вырезки отхода пластинчатым ножом, на фиг. 2 - пластинчатый нож.Устройство для разделения прут ков состоит из основания 1 на коУ тором соосно установлены неподвиж ные ножи 2, передний упор 3, направ. ляющая втулка 4 и поперечный зажим 5 прутка и верхней плиты 6 с зак репленными на ней подвижными ножами 7 и пластинчатым ножом 8. Устройство устанавливается на прессе и работает следующим обра зом.Пруток 9 подают через отверстие в направляющей втулке 4 в неподвижные ножи 2 до переднего упора 3. Осуществляется поперечный зажим прут" 30 ка зажимом 5 (привод зажима не показан), При ходе...

Номер патента: 1424955

Опубликовано: 23.09.1988

Авторы: Иванченко, Климковский, Пацер, Харин

МПК: B22D 13/10

Метки: агрегат, изложниц, отливки, подготовки, центробежной

...пересекает траекторию 17 движенияцентров 11 выемок 9 для крышек, Ось 18манипулятора 14 находится на одинаковомрасстоянии от осей 6 и 7 вращенияпосадочных мест изложниц 2 и 3. Надвыемками 9 стола 8 подготовки крышек,установлены газовые горелки 19 и форсунки20. Для чистки и подогрева изложниц 2 и3 имеется механизм 21 чистки и переносная газовая горелка 22, На позиции 1 показано произвольное положение манипулятора 14, а на позиции 11 - моментустановки крышки 10. Устройство работает следующим образом.На столе 8 подготовки крышек 10 осуществляется их футеровка. Затем с помощью газовых горелок 19 и форсунок 20 происходит сушка и окраска футеровки кры- , шек 10. После этого манипулятор 14 под водится к выемке 9 и происходит захват крышки 10...

Номер патента: 1425585

Опубликовано: 23.09.1988

Авторы: Белостоцкий, Иванченко, Парфенюк, Хайкевич

МПК: G03B 15/10

Метки: изображения, комбинированного

...световой поток на светоделительную систему 13, затвор 10 закрыт, блоки 14-20 приведены в исходное положение для анализа изображения переднего плана, Светящийся растр экрана кинескопа 1 оптической Формирующей системой 2 проецируется на анализируемый кадр заготовки 3 переднего плана в Фильмовом канале 4. Далее световой поток, промодулированный плотностями этого кадра, проходит через вторую оптическую систему 8 и, отразившись от зеркального обтюратора 9, через светоделитель 13 попадает на оптические входы синхронизатора 14 н Фотоприемника 15. Работая строго синхронно с разверткой растра, фотоприемник 15 поэлементно преобразует падающий на него поток в цветной видеосигнал. Синхронизация обеспечивается тем, что свет от апертуры растра,...

Номер патента: 1420129

Опубликовано: 30.08.1988

Авторы: Андренко, Деревянных, Иванченко, Коханов, Цой

МПК: E03B 3/18

Метки: гравийно-засыпного, образования, скважине, фильтра

...Корректор В. Бутяга Редактор О. Спесивых Заказ 4298/30 Тираж 676 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к областистроительства водозаборных скважин,в частности к сооружению гравийноэасыпных фильтров, и гидроразрывупла 1 та.елью изобретения является повышение качества фильтра за счет увеличенИя плотности укладки гравия.На чертеже представлено устройство, разрез.Устройство содержит корпус 1, бункер,в виде воронки 2, патрубок 3 дляподачи воды, соединенный с насосом,эжектор с соплом 4, соединенный соскважиной, и накидную гайку 5, установленную на корпусе 1 и входящую...

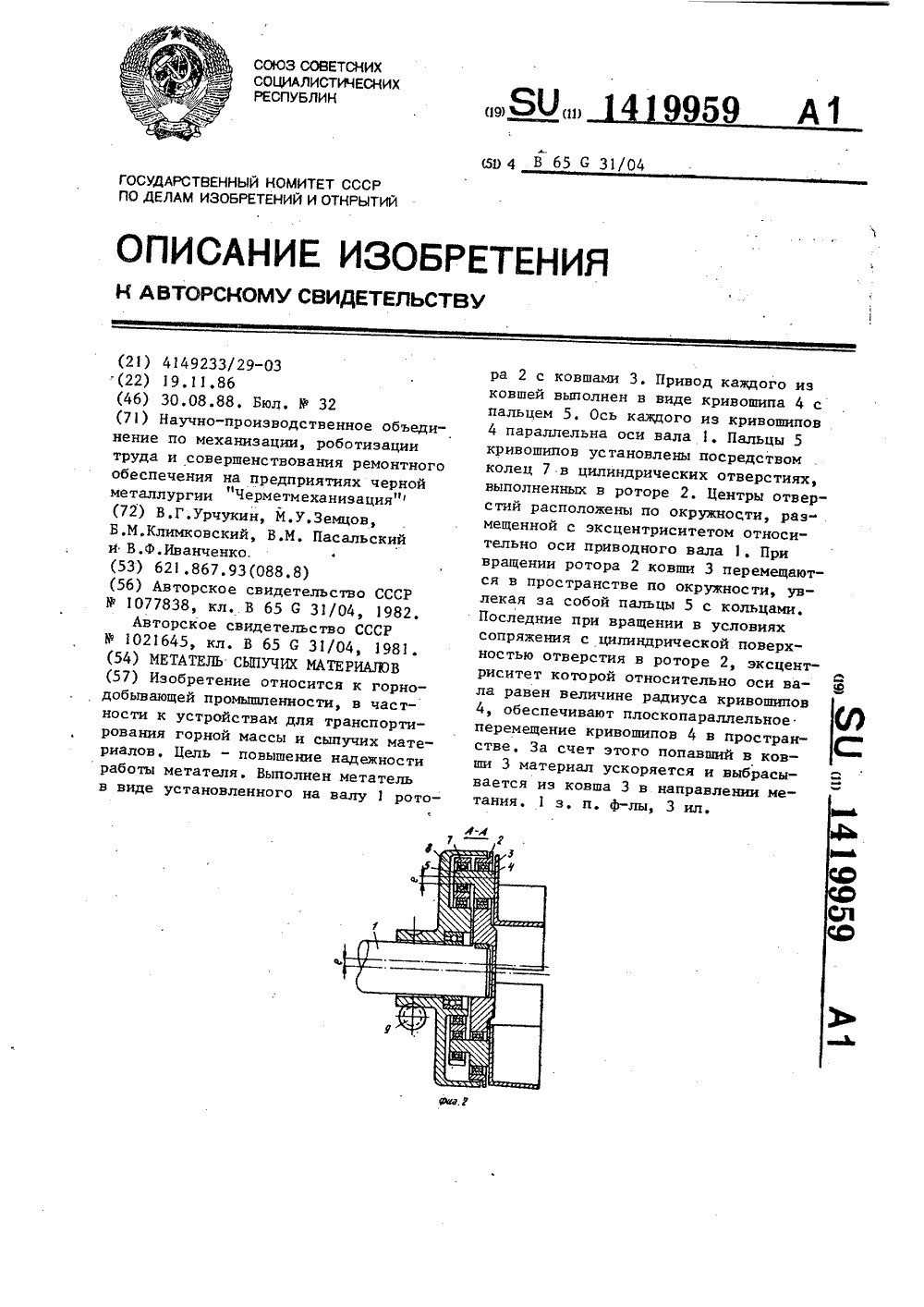

Номер патента: 1419959

Опубликовано: 30.08.1988

Авторы: Земцов, Иванченко, Климковский, Пасальский, Урчукин

МПК: B65G 31/04

Метки: метатель, сыпучих

...с внутренней цилиндрической поверхностью отверстий,.Метатель имеет корпус 8, который установлен с возможностью поворота относительно оси приводного вала нааугол + 90 при помощи червячного привода 9. Ось приводного вала 1 наклонена к горизонталь.ой плоскости подуглом 45. Оси криводипов параллельны оси приводного вали,При работе метатель может быть установлен неподвижно или двигаться внаправлении пересечения плоскости 35вращения ротора с горизонтальной плоскостью, Сыпучий материал подаетсяна центральную часть ротора 2, наклсоненного на 45 к горизонту и вращаемого приводным валом 1. Под действием сил тяжести и центробежных сил материал поступает в ковши 3, закрепленные на кривошипах 4. При вращенииротора 2 ковши перемещаются в...

Номер патента: 1417964

Опубликовано: 23.08.1988

Авторы: Иванченко, Титоренко

МПК: B21D 37/04

Метки: пуансона, узел, установки

...изобретения - расширение технологических возможностей за счетобеспечения использования для пуансонов различной конфигурации.На чертеже изображен узел крепления пуансона, разрез.Узел крепления содержит пуансонодержатель 1 с пуансоном 2, установленный на плите 3, прижим-съемникв виде стакана, шарики 5 и упругий 15элемент 6, взаимодействующий с шариками 5 через прокладку 7. На плите 8установлена матрица 9.Длина эоны контакта направляющегоотверстия в дне стакана 4 и пуансона 202 равна 1-2,5 диаметра последнегодля обеспечения его качественногонаправления.Если пуансон 2 имеет в поперечномсечении концентрическую фигуру в виде 25правильного многоугольника, указанная длина зоны контакта выбирается впределах 1 - 2,5...
