Инденбаум

Номер патента: 2001645

Опубликовано: 30.10.1993

Авторы: Диденко, Инденбаум

МПК: A62B 7/08

Метки: кислородом, респиратор, связанным, химически

...защитного ресурса респиратора. Указатель 12 может быть как стрелочного, так и цифрового типа. Совокупность элементов 6-12 составляет индикатор расходования защитного ресурса респиратора с сигнализатором момента его исчерпания,РеспиРатор работает следующим образом,Выдыхаемый человеком воздух через дыхательные шланги 4 и клапан 5 выдоха (левый) проходит в регенеративный патрон 1, где поглощаются углекислый газ и влага и выделяется кислород, после чего воздух поступает в дыхательный мешок 2. Из мешка регенерированный воздух через клапан 5 вдоха (правый) и дыхательные шланги 4 поступает в легкие человека. Процесс сорбции в регенеративном патроне происходит с избыточным выделением кислорода. При установившемся режиме дыхания в конце...

Номер патента: 1811413

Опубликовано: 23.04.1993

Авторы: Инденбаум, Краснянский, Мнускин, Фастивец, Шевченко, Шеладышев

МПК: A62B 19/00

Метки: аппарата, дыхательного, патрон, регенеративный

...элементы с поглотителем закрыты поперечной сеткой 11 и герметич но установлен ной крышкой 2.При хранении патрона патрубки 4 и 5 закрь 1 вмотся заглушками,Регенеративнцй патрон работает следующим образом.Регенерируемый воздух через входной штуцер 4 поступает в корпус 1, далее в трубчать 1 е элементы Г, омывая гранулы поглотителя, реагирует с ним, При этом происходит псглощение углекислого газа, содеркащегося в вьдыхаемом воздухе, Далее регенерируемци воздух через патрубок 5 поступает на вдох, При этом часть потока воздуха проходит по каналам междутрубчатыми элементами.Конструкция патрона позволяет упростить технологио снаряжения патоона, уменьшает время его снарякения и пребывания продукта на воздухе, что приводит к повышению его...

Номер патента: 1789231

Опубликовано: 23.01.1993

Авторы: Дяденко, Инденбаум

МПК: A62B 7/08

Метки: кислородом, респиратор, связанным, химически

...корпуса 12 газового счетчика 8, входного13 и выходного 14 патрубков, измерительного элемента в виде крыльчатки (ротора)15, зубчатого понижающего многоступенчатого редуктора 16, указателя газового счетчика 17, указателя расходомера 18 в видеконтрольного вращающегося диска с чередующимися темными и светлыми секторами, Последний соединен непосредственнос осью крыльчатки,Респиратор работает следующим образом,Выдыхаемый человеком воздух через 35дыхательные шланги 4 и клапан 5 проходитв регенеративный патрон 1, где поглощаются углекислый газ и влага и выделяется кислород, после чего воздух поступает вдыхательный мешок 2. Из мешка регенерированный воздухчерез клапан бидыхательный шланг 4 поступает в легкие человека,Процесс сорбции в...

Номер патента: 1720993

Опубликовано: 23.03.1992

Авторы: Волин, Инденбаум, Лунден, Погодин, Портной

МПК: B66C 23/42

Метки: грузоподъемный, кран

...шарнирно крепится тяга 20, расположенная между кабиной 5 и нижним, звеном 1 стрелы. Другой конец этой тяги 20 шарнирно закреплен на поворотной платформе 2. Тяга 20 параллельна оси, проходящей через концевые.шарниры звена 1, а длина тяги 20 равна расстоянию между шарнирами.Нижняя часть крана представляет собой опорно-ходовую часть 28 с механизмами 29 передвижения, на которой через опорно-поворотный круг 30 установлена поворотная платформа 2 с механизмом 31 поворота крана. На поворотной платформе 4 расположен противовес 32,Стреловой кран работает следующим образом.В исходном положении крана грузозахватный орган 6 и кабина 5 опущены вниз, лестница касается земли. Тележки 26 расположены так, что уравновешивают грузозахватный орган 6 в...

Номер патента: 1703840

Опубликовано: 07.01.1992

Авторы: Богомольный, Горин, Горячкин, Инденбаум, Черток

МПК: F01P 3/20

Метки: внутреннего, двигателя, охлаждения, сгорания

...принципиальная схема системы охлаждения; на фиг.2 -то же, ва ри а н т.Система охлаждения двигателя внутреннего сгорания содержит горячий 1 и холодный2 контуры циркуляции охлаждающей жидкости, в первый из которых включены полости3 охлаждения двигателя, первый радиатор 4и циркуляционный насос 5, всасывающийпатрубок 6 подсоединен к радиатору 4. анапорный 7 - к полостям 3 охлаждения двигателя, холодный контур циркуляции включает жидкостный насос 8 с всасывающим 9и напорным 10 патрубками, второй радиатор 11, охладители масла 12 и наддувочноговоздуха 13 первую 14 и вторую 15 магистрали межконтурного перепуска, а в месте подключения магистрали 15 к контуру 2размещен терморегулятор 16 в виде трехходового крана, охладитель 17 масла...

Номер патента: 1654709

Опубликовано: 07.06.1991

Авторы: Инденбаум, Платонов, Смоляницкий

МПК: F15B 19/00, G01M 13/02

Метки: башенного, гидропривод, испытания, крана, опорно-поворотной, стенда, части

...на максимальное давление, Далее по линии 16 жидкость под определенным давлением поступает в гидромотор 5, Последний передает крутящий момент нэ шестерню 3 и воздействует на зубчатый венец 26 опорно- поворотного круга, который вращается и через шестерню 2 с гидромотором 4,Жидкость, которая выходит из гидроматора 5, поступает во всасывающую полость гидромотора 4 и выходит в линию 27, 19, по Которой через обратный клапан 21, линии 10 и 28, через гидрораспределитель 6 поступает в бак 29. Так как стенд работает на Холостом ходу, то жидкость от насоса 12 попадает по линиям 10, 28 через гидрорасйределитель 6 в бак 29;Описанный цикл характеризует работу стенда на холостом ходу,Для создания нагрузки гидрораспределитель 6 включают в левую крайнюю...

Номер патента: 1444288

Опубликовано: 15.12.1988

Авторы: Инденбаум, Лунден, Погодин, Портной, Смородинский

МПК: B66C 23/36, B66C 23/82

Метки: кран, стреловой

...содержит стрелу 1,нижняя часть которой установлена на 10оси 2, закрепленной горизонтально наплатформе 3 крана. Механизм подъемастрелы включает в себя расположенныев вертикальной плоскости гидроцилиндр4 и опорную стойку 5, одни концы которых шарнирно соединены друг с другом над стрелой 1, а другие закреплены на платформе 3 посредством осей6 и 7, расположенных в горизонтальной плоскости перпендикулярно продольной оси стрелы. Гидроцилиндр 4и опорная стойка 5 расположены сбокустрелы 1 между ее нижней и верхнейчастями. Верхняя часть стрелы 1 соединена гибкой тягой 8 с шарниром гид роцилиндра 4 и стойки 5. Верхнее звено 9 стрелы 1 шарнирно соединено споследней и несет на конце грузозахват 10 и кабину 11 со следящей системой, обеспечивающей...

Номер патента: 1212434

Опубликовано: 23.02.1986

Авторы: Данилевский, Диденко, Инденбаум, Коган

МПК: A62B 19/00, A62B 7/08

Метки: аппарата, дыхательного, патрон, поглотительный

...устройство.Патрон содержит корпус 1, входной 2 и выходной 3 штуцеры, загрузочную горловину 4 с заглушкой 5, сорбент 6, неподвижную 7 и подвижную 8 воздухопроницаемые жесткие перегородки. Последняя содержит гибкий элемент, например, в виде замкнутого гофра 9, прикрепленный периферийной частью к перегородке и к корпусу патрона, пружиныО, упирающиеся в корпус патрона, и ушко 11.Поглотительный патрон работает следующим образом.До снаряжения патрона сорбентом гофр 9 и перегородка 8 занимают крайнее верхнее положение, как показано на чертеже справа. При снаряжении подвижную перегородку 8 за ушко 11, сжимая пружины 10, оттягивают в крайнее нижнее положение, как показано на чертеже слева, после чего в патрон через горловину 4 засыпают...

Номер патента: 1171697

Опубликовано: 07.08.1985

Авторы: Данилова, Иванов, Инденбаум, Маранджев, Шлейфер

МПК: G01N 7/14

Метки: вязкопластичных, газов, диспергированных, жидкостях, содержания

...16,,оборудованный вентилем 17, соединенос промежуточной емкостью 10,Подводящая 2 и отсекаемая 3 ма,гистрали представляют собой трубу 45,диаметром 2-12 мм (в зависимости отреологических свойств жидкости),Гибкий шланг 9 желательно выполнить,из прозрачного материала диаметром2-8 мм для визуального наблюдения Юэа тем, чтобы анализируемая жидкостьне попала далее, чем до вентиля 5, 1Промежуточная емкость 10 представляетсобой сосуд .объемом 20-50 см, оборудованный заглушкой 11 в нижней части Иднища для слива и промывки емкостив случае попадания в нее анализируемой жидкости. Вольюметрический 1 2. 697 2и заполняющий 16 капилляры представляют собой прозрачные гибкие плангииэ синтетического материала диаметром 2-8 мм, соединяющие промежуточную...

Номер патента: 1132036

Опубликовано: 30.12.1984

Авторы: Доронин, Инденбаум, Кравцов, Логинова, Луков, Фокин, Фомин

МПК: F01P 7/00

Метки: внутреннего, двигателя, охлаждения, сгорания

...привода трехходового перепусккого клапана выполнена меньше жесткости измерительной пружины привода вентилятора, но больше жесткости измерительной пружиныпривода реле.На фиг. 1 представлена функциональная схема системы регулированиятемпературы охлаждающей среды предлагаемой системы охлаждения ДВС;на фиг. 2 - блок-схема системы регулирования системы охлаждения; нафиг. 3 - принципиальная схема системы охлаждения,Автоматическая система регулирования температуры охлаждающей средытепловой машины состоит из следующих функциональных элементов(см.фиг.1); системы охлаждения ДВСкак объекта регулирования температуры (ОР) измерительного (ИУ), задающего (ЗУ), сравнивающего (СУ) иусилительно-преобразующего (УУ) устройств, двух...

Номер патента: 720851

Опубликовано: 07.12.1984

Авторы: Инденбаум, Карпекина, Русанов

МПК: A62B 27/00

Метки: аппаратов, дыхательных, испытания, стенд

...выхода 3 - насос соединяется с испытываемым аппаратом 4, С воздуховоднойсистемой связано устройство 5 гаэообмена или подачи СО . На линии выхода установлена система кондиционирования вдыхаемого воздуха, состоящая 25из увлажнйтеля 6 и подогревателя 7.К линии входа посредством переключателя, например, сдвоенного двухвходового крана 8, подключено устройство отбора проб дыхательной смеси,состоящее из эластичной емкости 9,размещенной в жесткой герметичнойоболочке 10. Переключатель 8 во время отбора пробы воздуха соединяетжесткую оболочку 10 с воздушным наео, 35сом 1 искусственными легкими и элас-тичную емкость 9 - с испытываемым аппаратом (фиг. 2). В момент прекращения отбора пробы переключатель герметично отсоединяет устройство от...

Номер патента: 1071957

Опубликовано: 07.02.1984

Авторы: Акимов, Альтшуль, Инденбаум, Лившиц

МПК: G01N 29/04

Метки: ультразвукового

...ктретьим входам блока 7 памяти и второго счетчика 8,Блок 13 контроля ширины изделиясодержит схемы 23-25 совпадений,триггер 26 и счетчик 27. Выход схемы 23 совпадений соединен со счетнымвходом счетчика 27, выходы которогов параллельном коде соединены с вхо.дами схемы 25 совпадений, выход которой соединен с первым входом триггера 26, второй вход которого соединен с выходом схемы 24 совпадений, авыход является выходом блока 13.Входы схем 23 и 24 совпадений являются входами блока 13 Входы схемы 23 совпадений соответственно соединены с одним из выходов дешифратора 21 и выходом схемы 17 совпадений,первый вход схемы 24 совпадений соединен с выходом схемы 22 совпадений,второй вход схемы 24 совпадений,соединенный внутри блока 13 с сбросовым...

Номер патента: 975130

Опубликовано: 23.11.1982

Авторы: Инденбаум, Лившиц, Тимофеева

МПК: B21B 37/70

Метки: агрегате, листов, полосы, поперечной, резки, сопровождения

...счетчиков 15 и 16 соединены соответственно с выходами датчика 7 реза и счетчика 9.Система работает следующим образом.В исходном состоянии в счетчиках 9, 11, 15 и 16 информация отсутствует, полоса на рассматриваемом участке агрегата также отсутствует, Емкость каждого из счетчиков 9 и 11 равна номинальной длине листа 1 для данной настройки агрегата, При входе торца полосы 1 в зону контроля дефектоскопа 3 импульсы датчика 4 расхода начинают поступать на вход счетчика 9, и, через открытую схему совпадения (элемент 12 И) на вход сложения счетчика 11. В это время в петлевой яме 2 полосы нет, регулятор 5 петли не вошел в рабочий режим и на его выходе сохраняется логическая единица, поддерживающая открытое состояние элементов 12 и 13 И, При...

Номер патента: 975040

Опубликовано: 23.11.1982

Авторы: Инденбаум, Колпакчи, Фастивец

МПК: B01D 53/02

Метки: газа, поглотитель, углекислого

...невысокую температурувдыхаемого воздуха и низкое сопротивление порханию.Поставленная цель достигается при менением ортокремневокислого натрияв качестве поглотителя углекислогогаза. Ортокремневокислый натрий Иа 4 Ы 04;или 2 Ма 20 . 810 получают путем сплав ления уХлекислойго натрия и едкогонатра с кремнеземом. Полученный сплав. дробят до размера фракций 2-4 мм. Ортокремневокислый натрий серого или сероватобелого цвета растворим в воде, температура разложения 1120 фС. Иа 48104 используРзт для получения ортокремневой кислоты в лабораторной практике, а также для получения минерала китит искусственным путем 3.Экспериментально установлено, что в статических условиях 1 кг Ха 45104 поглощает 58 л (111 г) двуокиси углерода.975040 ФХП-И...

Номер патента: 723338

Опубликовано: 25.03.1980

Авторы: Борщев, Инденбаум, Коровкин, Крюков, Нестеров

МПК: F27B 7/22

Метки: бандаж, вращающейся, печи

...между ба. рабаном и бандажом в холодном состоянии необходимого теплового зазора.Таким образом, упрощается монтаж печи, повышается надежность и долговечность банлажа, а также барабана печи в месте посадки бандажа.На фиг. 1 показан бандаж, разрез по оси; на фиг, 2 - то же, вид сбоку; на фиг, 3 - бандаж (в холодном состоянии); на фиг. 4 - тоже (при разогреве печи); на фиг. 5 - то же (в рабочем состоянии) .Бандаж состоит из кольца 1 со ступицей 2, Ступица 2 охватывается стяжными разрезными . элементами 3 и 4 с уступами 5 и 6, прикрепленными к разрезной подбандажной обечайке 7. Подбандажная обечайка 7 с барабаном 8 лечи соединена радиальными ребрами 9, Для уменьшения теплового потока от барабана 8 и от дымовых газов (если они пропускают....

Номер патента: 661960

Опубликовано: 25.02.1980

Авторы: Баскаков, Диденко, Инденбаум, Трухан

МПК: A62B 7/02

Метки: регенеративный, респиратор

...образуетсяснег или лед и нарушается циркуляция воздуха вследствие примерзания клапанов к седлам, что уменьшает надежность респиратора.Цепь изобретения - повышение надеж. ности респиратора путем предотвра обмерзания вдыхательного и избыто кл ап анонсеУказанная цель достигается тем, что вдыхательный и избыточный клапаны раз960 4Размещение вдыхательного и избыточ-ного клапанов в зоне теплого воздухана корпусе патрона исключает образова-ние в них снега и льда.5 Конструкция обеспечивает надежнуюработу респиратора в течение 4 ч притемпературе 40 С. Формула изобретенияо Регенеративный респиратор, содержащий лицевую часть, дыхательные шлангис клапанами вдоха и выдоха, баллон скислородом, кислородораспределительныйузел, дыхательный мешок с...

Номер патента: 606588

Опубликовано: 15.05.1978

Авторы: Диденко, Инденбаум, Фастивец

МПК: A62B 7/02

Метки: газотеплозащитных, изолирующих, средств, холодильник

...с покрытием из материала, поглощающего влгу.Покрытие образует рубашку кожуха, благодаря чему в гериоды, когда охлждвюшеесредство испаряется, кожух почти полностьюувлажнен прич Рл уВлаже 1 енность ПОддержи Вается при Всех норл)альъ 1 х условиях поль- зования перенос 1 гым дыхатель)ш 1 м аппаратом.Недостатками этого устройства являются отсутствие возможности хранения его в постоянной готовности, так как необходимопостоянно пополнять запас хладагента, низкий коэффициент заполнения резервуара хладагентом в кусках, что увеличивает 06)еми вес устройства, недостаточныйконтакт хлад агента с охлаждаемой поверхностьЕО чтоухудшает теплопередачу, Кроме того, испарение охлажда)ощего средства в атлосферушахты затруднее)0 пз за Высокой...

Номер патента: 553426

Опубликовано: 05.04.1977

Авторы: Борщев, Бычков, Иванов, Инденбаум, Коровкин, Нестеров, Черноногов

МПК: F27B 7/22

Метки: бандаж, вращающейся, печи

...выполнено с вырезами, заполненными теплоизолпрующим материалом.15 На фиг. 1 показан предложенный бандаж,наружный вид; на фиг. 2 - разрез по А - А на фиг, 1.Бандаж содержит составное кольцо, выполненное из полуколец 1 и 2, фиксирующее раз резное кольцо, выполненное из полуколец 3 и4, полукольца 5 и 6 уплотнения, полукольца экрана 7 и 8, фланцы 9, тангенциальные рессоры 10. В полукольцах 3 и 4 имеются отверстия 11 для прохода пружин 12 уплотнения и 25 вырезы 13, заполненные теплоизолирующимматериалом 14.Бандаж снабжен уплотнительными секторами 15 с пружиной 12 уплотнения и фиксаторами 16. Тангенциальные рессоры 10 крепятся ЗО к барабану 17 при помощи промежуточного553426 А-А Составитель Л. ПетровТехред Н, Сметанина рректор Л....

Номер патента: 524751

Опубликовано: 15.08.1976

Авторы: Бренгауз, Вишневский, Глебов, Гусликов, Жарков, Инденбаум, Тырин

МПК: B65G 53/40

Метки: камерный, питатель, пневматический, сыпучих

...8 и клапанами выпуска воздуха 9 ц 1 О, Подвод воздуха дпя транспортирования материала осушестщщется через воздушную малвщзвль 11 с запор- ными клапанами 12 и 13. Вщ регулирова- З 2ния расхода воздуха камеры оборудованы регуляторами 14 и 15 соединеюыми воздушными магистрвлями 16 и 17 соотвеч ственно с камерами 1 и 2 и магистралями 18 и 19 соответственно с камерами 2 к 1. При работе камерного питателя циклически осуществляется загрузка и выгрузка камер. В процессе работы камер в режиме непрерывного транспортирования в конпе выгрузки одной из камер, например 1, при загруженной камере 2 возникает необходимость подготовки ее к выгрузке, дпя чего камера 2 герметизвруется и в нее подается воздух посредством открывания запорного клапана 13. За...

Номер патента: 499878

Опубликовано: 25.01.1976

Авторы: Диденко, Дробец, Землянский, Инденбаум, Москаленко

МПК: A62B 7/02

Метки: распиратор, регенеративный

...6 внутри енервтивный патрон 7, м 8, клапаны выяолородопсдаюший узел ержит лици вьшохв енными в н ыхвтельным момешены регтй отражателеохв 10 икис в 9 ив 11. Дыхательный мным клапанам 12.Работает респирв снабжен избыточш об взом и 1 ервлеессе леду з ли ыдыхвемый воздух лангу выдоха 2 по ый патрон, где он ого гвэв, Воздух; ервции, проходит образованный межджвтелем, поступв вс о по ш тивн кисл тупвет в чишветс н т ет в эв,эор,и отрв ерез кольце я тем, что реген в дыхательныйжвтелем из тепл у корпусом пв ет в дыхвтель Изобретение относится к изолирующимрегенервтивным дыхательным вппврвтвм, 1применяемым для эвшиты органов дыхания человека при работе в непрлгодной для дыхания атмосфере.Известны регенервтивные респираторы ,нв сжатом...

Номер патента: 495514

Опубликовано: 15.12.1975

Авторы: Борщев, Иванов, Инденбаум, Коровкин, Черноногов

МПК: F27B 19/00

Метки: вращающаяся, наружным, обогревом, печь

Номер патента: 482512

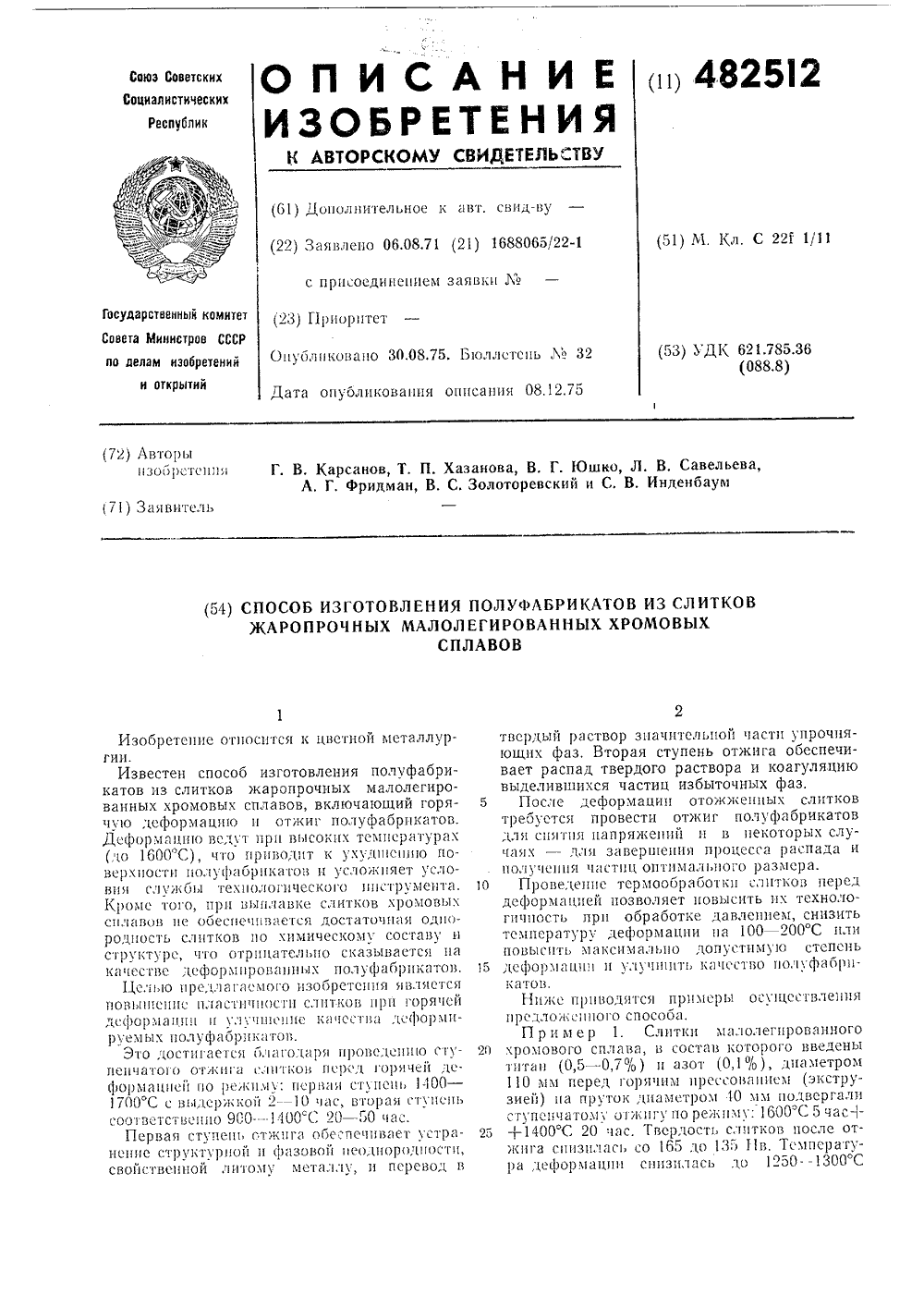

Опубликовано: 30.08.1975

Авторы: Золоторевский, Инденбаум, Карсанов, Савельева, Фридман, Хазанова, Юшко

МПК: C22F 1/11

Метки: жаропрочных, малолегированных, полуфабрикатов, слитков, сплавов, хромовых

...упрочняющих фаз. Вторая ступень отжига обеспечивает распад твердого раствора и коагуляцию выделившихся частиц избыточных фаз, 5 После деформации отожжснных слитковтреоустся провести отжиг полуфабрикатов дл сн 5н 5 напряжений н В некоторых случаях - дл завершения процесса распада и получения частиц оптимального размера.О ПрОВедсннс тс 1)мообраооткн слит)(ОВ )ереддеформацией позволяет повысить их технологичность прп обработке давлением, снизить температуру деформации на 100 200 С нли повысить максимально допустимую степень 5 дсч)ор 5 пн 1 н уг)у 1 нннт, к)15 тво но,)уфа)рнкатов.Ниже приводтся примеры осуществлениянрсдложппого способа.П р и м е р 1. Слитки малолегированного и хромоВого сплава, В состав которого ВВеденытитан (0,5 -...

Номер патента: 473507

Опубликовано: 15.06.1975

Авторы: Артеменко, Данилевский, Диденко, Землянский, Инденбаум, Николенко, Филимонова, Шевченко

МПК: A62B 7/08

Метки: дыхательный, прибор, шахтный

...и повышению З 0 за кта72) Авторыизобретения А, И. АИ,Я,Зе срока защитного действия прибора. На чертеже изображен предлагаемый при бор.Прибор содержит регенеративный патрон 1 с кислородосодсржащнм продуктом, дь хательный шланг 2 с клапанами вдоха и выдоха, дыхательный мешок, выполненный из изолированных емкостей 3 вдоха и 4 выдоха, укрепленных на общем основании. Емкость 4 выдоха снабжена пружиной 5 и избыточным клапаном б, а регенеративный патрон - пусковым устройством 7.Дыхательный прибор работает следующим образом.В момент включения в приборе срабатывает пусковое устройство регенеративного патрона и выделившийся при этом кислород поступает в емкость вдоха дыхательного меш,ка и оттуда через,клапан вдоха и дыхательный шланг - в...

Номер патента: 450066

Опубликовано: 15.11.1974

Авторы: Борщев, Дудник, Инденбаум, Островский, Ремиз, Тюмеров

МПК: F27B 5/10

Метки: вращающаяся, муфельная, печь

...корпус 1, топочную камеру 2 и газоотводную камеру 3 топочных газов. Внут 1 ри корпуса установлен цилиндрический муфель 4, который со стороны топочной камеры выполнен с закрытым торцом и снабжен внутри перегрузочным лотком 5, с которым состыкована соосно установ ленная внутри муфеля транспортирующая 5 труба 6, снабженная внутри спиралевиднотнасадкой 7. Для подачи материала внутрь муфеля печь снабжена загрузочным устройством 8. Герметизация внутреннего пространства муфеля отгазоотводной камеры топочных 10 газов производится уплотнением 9, Транспор.тирующая труба состыкована с газоотводной камерой 10 технологических газов и сборником 11 огарка посредством уплотнения 12,Печь работает следующим образом, 15 В топочной камере 2 сжигают топливо,...

Номер патента: 428102

Опубликовано: 15.05.1974

Авторы: Инденбаум, Козлов, Людиновский, Тимохин

МПК: F01N 3/00, F01N 3/037

Метки: внутреннего, выхлопной, двигателя, сгорания, системы

...тогополость можетлипдра или вНа чертежройство длявнутреннего сгОно содерхолпым 3 патр В корпусе 1 размеще экраном 5, образующим решетками б конфузорнь пенную с дренажной маг ционную камеру 9.Згвихритель 4 и экран 10, разделенную перегоро ную с дренажной магист,дом 12.В выходном,патрубке 3 могут быть размещены дополнительные сепарацпонные решетки 13 и сепарационная камера 14, соединенная каналами 15 с полостью 10.При работе выхлопные газы пз входногопатрубка 2 поступают в корпус 1 на завпхритель 4, где приобретают вращательное движение, что способствует разделению потока на жидкую, твердую и газообразную фазы.Твердые частицы истираются в искроуловителе, а жидкая фаза через сепарационпые решетки б и сепарационные камеры 9 отводится...

Номер патента: 406020

Опубликовано: 01.01.1973

Авторы: Артеменко, Бурмака, Данилевский, Диденко, Инденбаум, Фастивец, Филимонова, Финкельштейн, Шевченко

МПК: A62B 7/00, E21F 11/00

Метки: 406020

...с регенеративным патроном и дыхательным мошсом, а вторая - со шлангом вдоха и ссушителем. Зтс позволяет снизить температуру вдыхаемого возлуха. На чертеже изс,"1 ражен:предлагает,р а тс 1 р,сслержлт лицевую част клапан выдоха 3, регет 4, корпус 5 ранца, двух анца, разделеную гперего рмеглчгные емкости А ч Б,к 8, осушнтель 9 к 1 слор О, шланг вдоха 11, ислор ойство 12 и баллон 18ЕРАТИВИЫЙ РЕСПИРАТОИРКУЛЯЦИИ ВОЗДУХА Выдыхаемый воздух из лицевои части 1 ло шлангу выдоха 2 поступает в регенератиьный ,пат 1 рон 4, где очищается от углекислого газа. Воздух, нагретый в ироцессе регенерации, поступает в,герметичную емкость А двустенной крышками б ранца, пде охлаждается путем теплсобмепа с,окружающей атмосферой и поступает в дыхательный...

Номер патента: 342636

Опубликовано: 01.01.1972

Авторы: Артеменко, Всесоюзный, Гендельман, Данилевский, Инденбаум

МПК: A62B 7/08

Метки: кислороде, регенеративный, респиратор, связанном, химически

...регенеративный патрон - в нижней части, входным штуцером в сторону спины, а корпус ранца и крышка выполнены с вентиляционными отверстиями.На чертеже показан предложенный респиратор.Респиратор содержит регенеративный патрон 1, расположенный в нижней части ранца и соединяющийся при помощи воздуховода 2 с дыхательным мешком 8, Крышка 4 и корпус 5 ранца выполнены с вентиляционными отверстиями б. Дыхательный мешок имеет избыточный клапан 7 и жесткую стенку 8, об,разующую воздушный зазор со стенкой рап ца. Загубник 9 при помощи шланга 10, соединительной коробки 11 и шланга 12 выдоха соединен с входным штуцером регенеративного патрона, в котором установлен клапан И выдоха. Дыхательный мешок, в штуцере ко торого устанавливается клапан 14...

Номер патента: 301413

Опубликовано: 01.01.1971

Авторы: Гедык, Гурии, Дусье, Инденбаум, Касаткии, Киселев, Кожушко, Петухов, Попков, Потулова, Резина, Холодов

МПК: E02D 7/18, E02F 5/32

Метки: 301413

...устройства клин б опускают до упора в грунт, после чего включают вибромолот 4. При забивании клина б боек 9 вибромолота 4 опирается на наковальню 10 ударной плиты 11. Под действием возмущающей силы вибромолот поднимается, сжимая пружины 12, в это время пружины И находятся в свободном состоянии. Под действием изменившей ретения шения мерзлых грунзовой машине, вклюляющими, траверсу и Авторыизобретения М. А, Гурин, Б, Н. КО, М, Касаткин,П. 3. направление возмущающей силы и упругой силы пружин 12 вибромолот ударяет бойком по наковальне и забивает клин в грунт. При защемлении клина в мерзлый грунт траверса 5 7 посредством гибкой связи 8 и коромысла 6перемещает стержни 14 вверх. Пружины 12 сжимаются, а пружины 13 приподнимают вибромолот....

Номер патента: 286240

Опубликовано: 01.01.1970

Авторы: Зарезанков, Иванов, Инденбаум, Харазов

МПК: G01B 11/08, G01B 7/06

Метки: 286240

...с выходом триггера 8, вход генератора 9, управляющий длительностью импульсов, 10 соединен с фильтром 10 низкой частоты, а квыходу генератора 9 подключен ключ 7, закрывающий вход триггера 8 на время действия импульсов генератора 9.Описываемое устройство работает следую щим образом.Осветитель 2 и конденсор 3 создают пучоксвета, освещающий измеряемую трубку 12, Объектив 4 проектирует теневое изображение (см. фиг. 2) трубки 12 на плоскость развертки 20 сканирующей системы б.В результате развертки изображения трубки 12 со сканирующей системы 5 на вход дифференцирующего усилителя б поступают импульсы, форма которых изображена на 25 фиг. З,а. С выхода дифференцирующего уси.лителя импульсы, форма которых изображена на фиг. 4, поступают...

Номер патента: 276639

Опубликовано: 01.01.1970

Авторы: Инденбаум, Козлов, Короткевич, Людиновский

МПК: F01N 3/02, F01N 3/037

Метки: выхлопной, сепаратор, эжекционный

...патрубком. Однако такие устройства громоздки и не обеспечивают эффективной очистки,Цель изобретения - повышение эффективности очистки отработавших газов. Для этого над расширительным патрубком концентрично установлены конический отражатель и цилиндрический перфорированный экран с зазором относительно стенки корпуса.На чертеже схематично показан описываемый сепаратор.Из выхлопного коллектора двитателя отработавшие газы через сопло эжектора 1 поступают в расширительный патрубок 2. Под действием эффекта эжекции воздух из атмосферы через регулируемое шибером 3 отверстие 4 направляется в расширительный патрубок. В результате происходит смешвние и охлаждение масс отработавших газов, что приводит к конденсации жидкои фазы. На выходе из...
