Ицкович

Номер патента: 1666402

Опубликовано: 30.07.1991

Авторы: Бабенко, Ицкович, Леусенко, Симановский, Усенко, Эйдерман

МПК: B65G 19/00

Метки: конвейер, скребковый, угловой

...с нею винтовыми поверхностями 15. Для предохранения от просыпания транспортируемого груза за пределы конвейера угловая секция 9 имеет борт 16, расположенный с забойной стороны конвейера и выполненный с конической поверхностью, соосной со звездочкой 10, На холостой ветви рабочий орган 1 движется в желобе 17.Конвейер работает следующим образом,Рабочий орган 1 перемещает горную массу по рабочим желобам 5 секций 6 и 9, При этом на рабочей ветви консольные скребки 2 расположены в горизонтальной плоскости, а на холостой - в вертикальной плоскости в желобе 17, На угловой секции 9 консольные скребки 2, расположенные с забойной стороны конвейера, движутся по горизонтальному днищу 13, Скребки 2,расположенные с завальной стороны, вступают во...

Номер патента: 1666401

Опубликовано: 30.07.1991

Авторы: Ицкович, Крашкин, Леусенко, Эйдерман

МПК: B65G 19/00

Метки: забойный, конвейер, скребковый

...с возможностью опирания о горизонтальные звенья 8 цепи.Поверхности выступов 17, взаимодействующие со смежными горизонтальными звеньями, имеют профиль, повторчющий наружную поверхность прутка звена 8. На рабочей ветви 12 передзвездочкой 4 выполнен.разгрузочный люк 18, Концевые секции 2 и 3 снабжены наклонными направляющими 19 - 21. Холостая ветвь 22 размещена в желобе 23 с направляющими 24.Конвейер работает следующим образом.Попадая на рабочую ветвь 12, горная масса перемещается скребками 7 по линейным секциям 1 и концевой секции 2 к разгрузочному люку 18. При этом скребки 7 лежат в горизонтальной плоскости, ориентированные своими консольными частями 11 в противоположных направлениях и надежно удерживаемые в этом положении...

Номер патента: 1651304

Опубликовано: 23.05.1991

Авторы: Аронштам, Ицкович, Лохов, Молотков

МПК: G08C 19/28

Метки: команд, приема, телеуправления

...управляющий вход блока 7 управления, на время, определяющее длительность выходных сигналов устройства,осуществляется с помощью цепи, составленной из последовательно соединенных элемента И 11, триггера 13,элемента И 12, счетчика 14, дешифратора 15, стробируемого выходным сигналом генератора 19 тактовых импульсов, элемента 16 задержки и элемента ИЛИ 20Пока триггер 13 находитсяв единичном состоянии импульсы с первого выхода генератора 19 через элемент И 12 поступают на счетчик 14,а на второй выход блока 7 управленияпоступает сигнал низкого уровня.По достижении определенного показания счетчика 14 выходным сигналомдешифратора 15 через первый элемент16 задержки и элемент ИЛИ 20 осуществляются сброс счетчика 14 и установ-.ка в "0" триггера...

Номер патента: 1619244

Опубликовано: 07.01.1991

Авторы: Аронштам, Ицкович, Молотков

МПК: G06F 3/02

Метки: ввода, информации

...БОЗУ 51поступает нулевой сигнал с выхода элемента И 54 через Э-триггер 50. Так ,45происходит до тех пор, пока на выходевторого разряда БОЗУ 51 блока 10 оперативной памяти не появится первыйединичный сигнал.При этом выходной сигнал элемента И 44 блока 9 управления устанавливает в единичное состояние триггер45, который своим выходным сигналомзакрывает элемент И 47 и блокирует,таким образом, изменение адресов всчетчике 43.При этом на выходах 14 и 15 блока 9 управления формируются соответственно единичный сигнал наличия теле 4сигнала с выхода элемента И 46 и его двоичный код, Во второй разряд ячейки БОЗУ 51, н которой зафиксировано появление сигнала, записывается нулевой код. Выходным сигналом элемента И 46 триггер 39 сбрасывается,...

Номер патента: 1603142

Опубликовано: 30.10.1990

Авторы: Андреев, Бугрова, Ицкович, Шатиль

МПК: F23L 9/06

Метки: ввода, воздуха, вторичного, топку

...Н. Горват Техред А. Кравчук Корректор Т. Колб Заказ 3374 Тираж 451 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москв а, Ж - 35, Раушская наб., д. 4/5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина,01Изобретение относится к теплоэнергетике и может быть использовано в топках котлоагрегатов.Целью изобретения является интенсивикация горения и повышение эксплуатационной надежности.На фиг. 1 изображено устройство; на фиг. 2 - разрез А - А на фиг. 1,Устройство содержит сопло 1 для подачи вторичного воздуха, коллектор 2 охлаждающего воздуха, подключенный к входным участкам труб 3, соединенных между собой проставками 4 с образованием газоплотного контура. Выходные...

Номер патента: 1601770

Опубликовано: 23.10.1990

Авторы: Аронштам, Ицкович, Крюков, Кузнецов, Молотков

МПК: H04L 7/02

Метки: синхронизации, тактовой

...6), выходным сигналом которого с помощью элемента ИЛИ - НЕ 22 блокируется выходной сигнал лешифратора 21, при этом коэффициент усрел:ения определяется только реверсивным се.чиком 18 первого усредциюцего блока 6.ОЛновременно выходной сигнал лополнительного элемента ИЛИ 1 О вводит в счетчик 27 формирователя 11 число, которое 20 превьцпяет в 2 раза (при равенстве количества разрядов реверсивного счетчика 8 и счетчика 27) число, Вводимое В реверсивный счетчик 18.Сигнал на выхоле лешифраторя 28 появляется цри нулевом состоянии счетчика 27.При работе устройства тактовой синхронизации В режиме вхождения и фазу происходит периодическое формировдние импульсов ца выходе дешифратрз 21 первого порогового блока 8, поддержицаюцеих К 5- триггер 29...

Номер патента: 1562609

Опубликовано: 07.05.1990

Авторы: Ицкович, Куновский

МПК: F24D 3/00

Метки: автономная, теплоснабжения

...всасывающий трубопровод 8 подключен к внутренней камере 11, а подающий 7 - к внешней 12.Побудитель 5 движения теплоносителя и источник 2 теплоты снабжены обводной линией 21 с запорной арматурой 22. К контуру отопления подключен расширительный сосуд 23, подающий трубопровод 7 сааб 1 .н с баком-аккумуляторам 24 горячего водоснабжения, а всасывающий 8 - с исто ником 25 водоснабжения. В контуре отопления имеется регулирующая арматура 26 и 27, Муфта 17 состоит из ведущей 28 и ведомой 29 частей, последняя совмещена с крыльчаткой 15, опирающейся через тела 30 качения на корпус 13, куда прикреплен упор с телами 31 качения. Камеры 11 и -.12 сообщены между собой через теплаизолированный какал 32. Всасывающий трубопровод 8теплоизалирован. В...

Номер патента: 1550362

Опубликовано: 15.03.1990

Авторы: Алферов, Ицкович, Клещин, Ковалев, Молоков

МПК: G01N 3/32

Метки: испытания, прочность, стенд, трубопровода, усталостную

...инерционНый груз для имитации инерционных нагрузок на трубопровод. Стенд снабжен датчиком вибрации трубопровода, контрольно-измерительной и регистрирующей аппаратурой (на чертеже не по 50 казаны)Стенд для испытания трубопроводана усталостную прочность работает следующим образом.Испытуемый трубопровод 4 .закрепляют на платФорме 2 и, регулируя часто- Ту и амплитуду вибратора 1, вводят его в резонансный режим. Включают йсточн 1 пи постоянного расхода и ре 1 улнруемым дросселем 16 ус 1 анавливч ют необходимое давление в труббпроводе 4, Включают пульсатор 1 5 золотникового типа и возбуждают колебания жидкости в трубопроводе 4. В процессе испытаний производят изменение температуры трубопровода 4 по заданной программе посредством блока...

Номер патента: 1544942

Опубликовано: 23.02.1990

Автор: Ицкович

МПК: E04B 7/08, E04H 15/48

Метки: купольное, сооружение, трансформируемое

...связями расположенны- а ми симметрично. 1 з.п.ф-лы, 5 ил,тальной плоскости 2 которой в ееверхней части посредством шарнирныхсоединений 3 смонтированы стержни 4,соединенные между собой верхнимиконцами посредством гибких связей 5.Стержни 4 выполнены одинаковыми подлине и расположены веерообразно вокруг закрепленного жестко центрально"го стержня Ь с возможностью складывания стержней 4 свободными концамивверх. Фиксация рабочего положениястержней 4 в шарнирном соединении3 выполнена автоматической. Каждыйстержень 4, кроме крайних, может бытьсоединен со смежными шестью гибкимисвязями 5, расположенными симметрично. В сложенном положении стержни4 охвачены поясом 7, препятствующимраскладыванию сооружения, 1544942Монтаж сооружения осуществляют...

Номер патента: 1539763

Опубликовано: 30.01.1990

Авторы: Аронштам, Ицкович, Кузнецов, Молотков

МПК: G06F 3/02

Метки: ввода, информации

...контроля производится аналогично, но на вход 16 устройства поступает адрес другого слова.Для повышения достоверности ввода информации в предлагаемом устройстве один из циклов опроса при вводе оче редного релейного слова используется для проверки исправности усилителей 28При поступлении сигнала низкого уровня на третий вход 18 устройства выходным сигналом аналогово го коммутатора 11 запускается ГОИ 21, на второй вход которого поступают импульсы синхронизации с выхода элемента И 7, управляемого выходным сигналом триггера 32 блока 24 задержки. Выходным сигналом ГОИ 21 устанавливается в единичное состояние триггер 6, а в счетчик 34 Формирователя 25 временного интервала записывается число с шины 35 этого формирователя,равное числу...

Номер патента: 1539761

Опубликовано: 30.01.1990

Авторы: Аронштам, Ицкович, Крюков, Молотков

МПК: G06F 3/02

Метки: ввода, информации

...входе дешифратора 13 определяется выходным сигналом первого блока 15 сравнения. Сигналы, необходимые для осуществленияввода требуемой по программе контроля информации Формируются В соответствии с программой контроля и поступают на адресный 10 и информационный 17 контрольные входы устройства,например, из системы функциональногоконтроля. В момент. проведения контроля состояние элементов 2 релейныхабонентов может быть произвольным.Для исключения влияния состояниякоммутационных элементов 2 на вводинформации в режиме контроля на второй вход первого блока 15,сравнениян течение всего времени контроля,связанного с вводом заданного репейного слова, поступает сигнал, соответствующий адресу вводимого слова 30(в виде р-разрядного кода).С...

Номер патента: 1539091

Опубликовано: 30.01.1990

Авторы: Биенко, Ицкович, Кордаков, Моня

МПК: B60L 3/04

Метки: аварийных, защиты, работы, режимов, средства, транспортного, электропривода

...тягового электрооборудования,Блок 7 формирования адреса состоит(фиг. 3) из двоичного счетчика 10, инвертора1 и элемента 12 задержки.Входы счетчика 1 О и инвертора 11 подключены к выходам датчиков 6. Выходысчетчика О являются одним из выходов блока 7, на котором формируетсясигнал адреса участка, а выход элемента 12 задержки, подключенного входомк выходу инвертора 11, - другою выходом блока 7, на котором формируется сигнал задержки, необходимый длявыборки информации из блоков 4 и 5памяти и их обработки в блоке 3 сравнения,Блок Р формирования управляющих.сигналов (фиг4) содержит элемент13 индикации, элементы И 14 и 15,элемент ИЛИ 16 и усилитель 17, выходкоторого является выходом блока 8.Элементь 1 14 и 15 подключены. однимивходами к...

Номер патента: 1538262

Опубликовано: 23.01.1990

Авторы: Аронштам, Ицкович, Крюков, Кузнецов, Молотков

МПК: H04J 3/06

Метки: перерывов, радиоканале, сигнала, цифрового

...15 в состоянии "1". При этом содержимое вычитающего счетчика 9 не успевает уменьшиться до нуля, поэтому импульсы на выходе второго дешйфратора 11 не формируются,При перерыве цифрового сигнала 16 (Фиг.2 а) на вход выделителя 1 поступает шум 18 (фиг.2 а), уровень которого соизмерим с уровнем цифрового сигнала, что объясняется наличием автоматической регулировки усиления в приемном устройстве радиоканала,На выходе выделителя 1 возникают импульсы (Фиг.2 ж) в момент прохождения шумового напряжения через нуль, которые через блок 7 задержки поступают на первый 5 и второй 6 элементы И. Поскольку импульсы (фиг.2 ж) от случайного шума распределены равномерно в интервале всей длительности посылки, а длительность центральных импульсов (фиг.2...

Номер патента: 1536173

Опубликовано: 15.01.1990

Авторы: Ицкович, Куновский, Староверов

МПК: F24F 13/06

Метки: вентиляции, приточной

...воздух, подаваемый в воздухораспределитель 3 при открытомпрерывателем 4 проходном его сечении, распределяется в помещении 1.При перекрытом прерывателем 4 поперечном сечении воздухораспределител 3 поток воздуха поступает в помещение 1, В результате поток воздух распределяется импульсными (пульсйрующими) струями.Частота вращения прерывателя 4потока изменяется при изменении какрасхода, так и температуры воздуха40перед воздухораспределителем 3, таккак на их изменение реагируют датчики 8 и 9 температуры и расхода воздуха перед воэдухораспределителем 3, 45сигНалы от которых поступают в суммирующе-задающее устройство 7, гдесравниваются с сигналом, поступающимот датчика 10 температуры воздуха в При этом при температуре...

Номер патента: 1529019

Опубликовано: 15.12.1989

Авторы: Ицкович, Куновский, Староверов

МПК: F24F 13/06

Метки: воздуха, распределения

...в диапазоне температур 4540-60 С обратимым эффектом запоминания формы при термоциклировании.Устройство работает следующим образом.В охлажденном состоянии тяги 5 и6 через электрические контакты 7-10и проводники 11 и 12 тока замыкаютэлектрическую цепь. Электрическийток от источника 13 тока, проходячерез параллельные тяги 5 и 6, нагревает их до 60 С. При этом выпускныеоотверстия 13 и 14 днищ 3 и 4 и перфорации стенок насадков 1 и 2 перекрыты и приточный воздух при этом не проходит. После нагрева тяг 5 и 6 до60 С они сжимаются и внутренний насадок 2 перемешается по оси, При этомконтакты 7-10 размыкаются и электрический ток через тяги 6 и 5 не проходит. Перфорация стенок насадков1 и 2 и выпускные отверстия 13 и 14в днищах 3 и 4 открываются...

Номер патента: 1525902

Опубликовано: 30.11.1989

Авторы: Байтлер, Ицкович, Когутенко, Литвин, Мерзляк, Рыбаков

МПК: H03K 17/60

Метки: ключ, транзисторный

...ри увеличении тока нагрузки 18напряжение на датчике 7 тока линейно возрастает, напряжение база -эмиттер транзистора 1 изменяется мало, следовательно, напряжение коллектор - эмиттер транзистора 1уменьшается, при этом рассеиваемаямощность на транзисторе 1 растетмедленнее, чем по линейному закону,Когда напряжение на датчике 7 токастановится равным напряжению коллектор - эмиттер транзистора 1, мощность, рассеиваемая на транзисторе1, становится равной мощности, рассеиваемой на датчике 7 тока, и придальнейшем увеличении тока начинаетуменьшаться,Максимальное значение рассеиваемой мощности на транзисторе 1 впредлагаемом устройстве примерно вчетыре раза меньше, чем в прототипе, за счет перераспределения мощности между транзистором 1 и...

Номер патента: 1522203

Опубликовано: 15.11.1989

Авторы: Ицкович, Храмцова

МПК: G06F 11/28, G06F 9/22

Метки: микропрограммное

...устанавливается в нулевое состояние, при котором на вход элемента31 И подается запрещающий нулевойсигнал. Сигнал И запроса внешних прерываний Пр 1 .,Прп поступают на входы группы 13 КЯ-триггеров прерываний,являющихся входами устройства и запоминаются,в нем, Эти сигналы черезэлемент 30 ИЛИ поступают на элемент37 И. Если на инверсном входе элемен-.та 37 И отсутствует сигнал запретапрерывания устройства, то разрешаетсы прохождение сигнала пятой фазысдвигового регистра 8 на вход КЯтриггера 16 прохождение прерывания,который устанавливает его в единичноесостояние, разрешающее прохождениечерез элементы 31 и 34 И, с инверсного выхода КЯ-триггера 6, при этомподается запрет на элемент 37 И. Навходы элемента 24 ИЛИ при...

Номер патента: 1520408

Опубликовано: 07.11.1989

Авторы: Ицкович, Косинов, Сиднев

МПК: G01N 23/00

Метки: исследования, физического, характеристик, эксперимента

...(6 рЕЭХ 1 ИЗОВсЗН В ВИДЕ деШИфра торэ эдресны 8 Входы кОторОГО сое диьены с магистралью 7 адреса микро процессорной вины), ПЗУ 17 и 18, регистр 5 критериев, регистр 20 текущих значений, компэра.ГОр 2, Элемент И 22, 1 ыэ 1 ц 23, триггер 24, при этои Выходы 5-"3 селектора 16 адреса со" единены с входами ЙЗУ 17 и 18, реги"стоов 19 и 20 и Элемента И 22 в ПЗУ 17 и 18 ГгреДНЭ Знач 8 НЫ СООТ ВВТСТ веННО ДЛяхоанения констант критериев Физического Эксперимента стадиЙ восстанов" ления и релаксации. Ддресные Входы ПЗУ 17 и 1,: соединены с мэгистраль 1 о 7 адреса микропроц 8 ссорной шины э магистраль 31 соединяет группу выхо" дов П"У 1 с 1 О г 1 рПЛОВ Эхо ов огистрэ" Послегйий предназначен дляпромежуточнОГО хранения констант ста гИЙ ":ОССТЭНОВЛ 8...

Номер патента: 1518920

Опубликовано: 30.10.1989

Авторы: Ицкович, Пешель

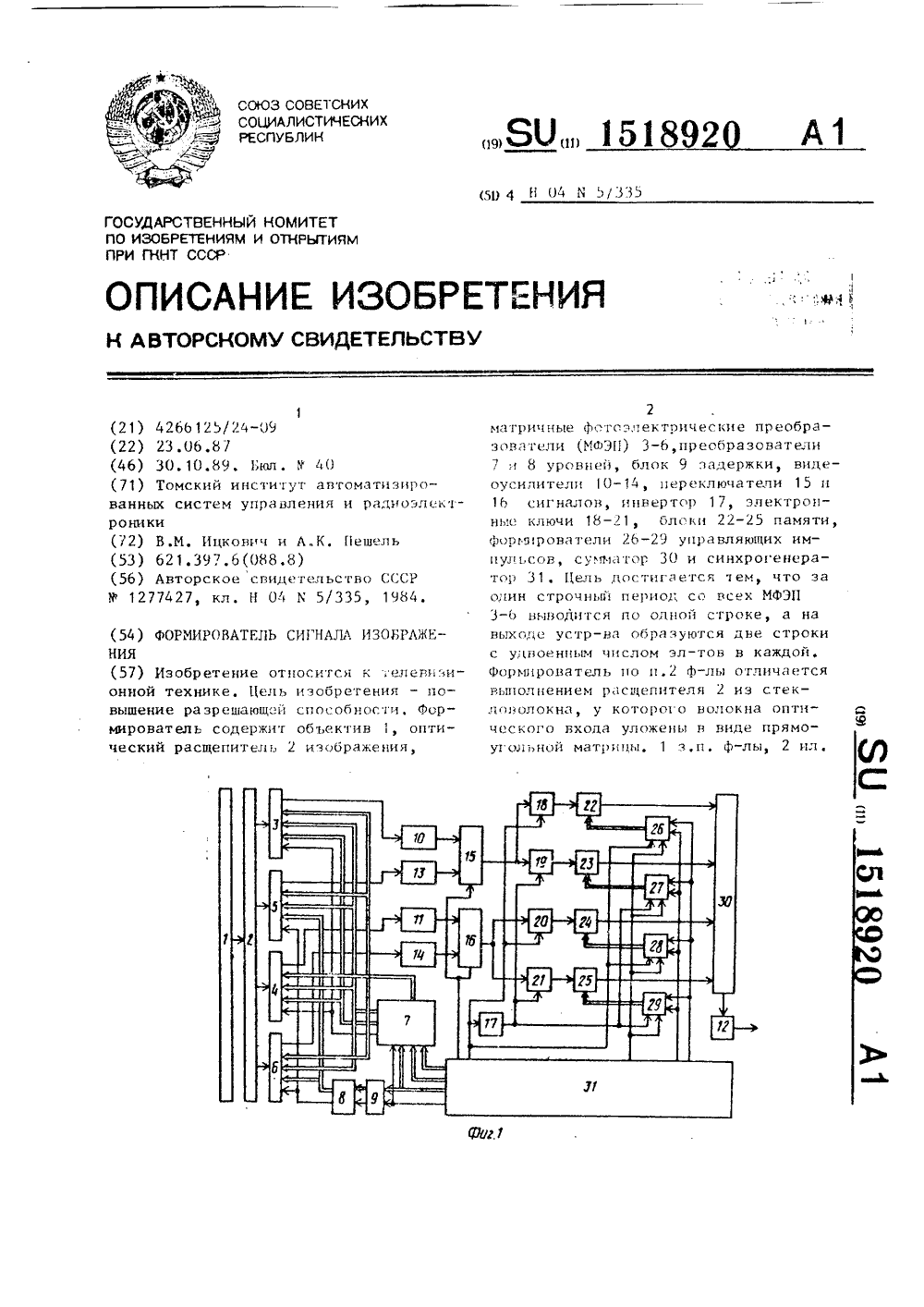

МПК: H04N 5/335

Метки: изображения, сигнала, формирователь

...31 (фиг, 2 л). В срочные периоды (фиг. 2 м), когда идет параллельная запись видеосигналов в чет51 Ч, ные блоки и мяти, нечетные блоки - мяти опрашгнггются последовательно с уд оенной частотой и наоборот. Видеосигналы с выходов всех блоков 22 25 памяти (фиг. 2, ж, з, и, к) посту 5 пают через сумматор 30 на третий видеоусилитель 12, выход которого является выходом устройства (фиг, 2 н).Каждыи блок 22 - 25 памяти управляется своим формирователем 26 - 29 управляющих импульсов, который генерирует импульсы, определяющие режим работы памяти (запись или считывание), а также импульсы с частотами записи и считывания информации.Таким образом, за один строчный период со всех матричных ПЗС выводится по одной строке, а на выходе...

Номер патента: 847752

Опубликовано: 30.08.1989

Авторы: Ицкович, Кубарев, Маховко

МПК: F01K 13/02

Метки: паросиловая

...имеющими трубопроводы 9 отбора пара с запорной арматурой 10, к которым подключены регене. - рзтивные подогреватели 11. На сбросных трубопроводах 12 и 13, связывающих трубопроводы 2,3 свежего пара и холодного промперегрева, трубопроводы 4 горячего лромперегрева и конденсатор 14 расположены быстродей ствующие редукционно-охладительные установки 15 и 16 (БРОУ), а последняя снабжена уставкой 17 на номинальное давление в трубопроводах 3 и 4 промперегрева при работе котла 1 35 на нагрузке технического минимума. Трубопровод 9 отбора пара по меньшей мере одного регенеративного подогревателя 11 дополнительно подключен к трубопроводу 4 горячего пром перегрева трубопроводом 18, на кото- ром установлена запорная арматура 19,Пуск установки...

Номер патента: 1490319

Опубликовано: 30.06.1989

Авторы: Ицкович, Куновский, Староверов

МПК: F04D 25/06, F04D 27/00

Метки: вентилятор

...териочувствительного материала, обладающего свойством "памяти формы", одинконец которого соединен шарнирно сналом 4 привода, а другой закрепленна корпусе 1 через диэлектрическуювставку 11 и подключен к источнику12 питания. Конец тяги 10 через контакты 13,14 образует электрическуюцепь. В корпусе 1 выполнены окна 15для охлаждения.Устройство работает следующим образом.В охлажденном состоянии тяга 1 О(фиг,1) замыкает электрическую цепьчерез контакты 13,14, Электрическийток .от источника питания, проходячерез тягу 1 О, нагревает ее до 63 С.При этом тяга 10 в соответствии сосвойством сохранения" "памяти Формы"приобретает форму, показанную нафиг.2, и тянет за собой вал 4 привода. При перемещении вала 4 привода вверх происходит размыкание...

Номер патента: 1477627

Опубликовано: 07.05.1989

Авторы: Воронкин, Вяльшин, Ицкович, Сиянов, Тверской, Шульгин

МПК: B21D 51/26, B65B 51/16

Метки: закаточный, ролик

...достигается путем замены четырех деталей упругого элемента длякомпенсации температурных деформаций на одну.На чертеже изображен закаточныйролик, общий нггдЗакаточный ролик содержит цплиндрический корпус 1 с опорным фланцем,установленное на корпусе 1 рабочеекольцо 2 и размещенный между нимиупругий элемент 3 для компенсациитемпературных деформаций. Упругийэлемент 3 предстагззгцет собой втуггкуиз пружинной стали, на наружной поверхности которой ныполнепы кольцевые конические проточки, образующиенаклонные зубья с усеченными вершинами для взаимодействия с внутреннейповерхностью рабочего кольца 2.Наклон зубьев упругого элемента 3выполнен в сторону противоположнуюопорному фланцу цилиндрического корпусаЗакаточный ролик работает следующим...

Номер патента: 1466998

Опубликовано: 23.03.1989

Авторы: Берман, Ицкович, Кандала, Ковалев, Цветков, Черняк, Эйдерман

МПК: B65G 19/00

Метки: волочения, скребком, стенд, тела, транспортировании, характеристик

...выставляют коллиматоры источника 4 и приемника 5 и выполняют замер интенсивности гамма-излучения, По полученнымрезультатам определяют характеристики тела волочения. 1 з,п, Ф-лы, 3 ил. 2порный винт 15 и втулку 16, закрепленную на каретке 1 и охватывающую стержень 14. Ось винта 15 перпендикулярна оси стержня 14. Перемещение насыпного груза 17 осуществляется скребком 18, который имеет выполненный, например, в виде домкрата механизм перемещения и расположен. на днище желоба 7, который имеет прозрачные стенки 9, на которые нанесена координатная сетка 20.Устройство работает следующим образом,Насыпной грунт 17 помещают в желоб 7. С помощью домкрата 13 желоб 7 устанавливается под требуемым углом к горизонту. Затем перемещением скребка 18...

Номер патента: 1446425

Опубликовано: 23.12.1988

Авторы: Ицкович, Куновский, Староверов

МПК: F24F 13/06

Метки: воздухораспределитель

...снабжен втулкой 10, закрепленной на закручивателе 5, пропущенным через нее штоком 11, закрепленным на сплошном диске 6, валом 12 с подшипником 13 ка О чения, расположенном на перфорированном диске 2, причем шток 11 и вал 12 связаны между собой при помощи пружины 14 растяжения. В штоке 11 выполнены кольцевые проточки 15. 45Воздухораспределитель работает следующим образом.Воздухораспределитель настраивают на минимальный расчетный расход воздуха путем перемещения вручную во втулке 10 штока 11 и фиксации при помощи проточки 15, пружины 14 растяжения. При такой ручной настройке происходит сжатие насадка 3 и вкладыша 7 до полож;ния, при котором площадь отверстий, образованных ленточными элементами 4 и 8, является минимальной для данного...

Номер патента: 1440634

Опубликовано: 30.11.1988

Авторы: Ицкович, Тейтельман, Цахновский

МПК: B23G 1/00

Метки: резьбы

...2 расположится параллельнолевой образующей СР профиля резьбы,а образующая Г Г круга 3 - парал,тельно йравой образующей ЕГ профиля. рсзьбы, Обработку осуществляют методом многопроходного шлифования. Передкаждым проходом круги перемещают впоперечном направлении на глубинушлифования за проход,Процесс осуществляют в две :.".адин, На первой стадии (фиг, 1) поперечное перемещение задают, подавая каждый из кругов вдоль параллельной ему стороны профиля резьбы, Так, круг 2 перемещают по стрелке И вдоль стороны СР профиля резьбы, Одновременно на ту же величину по стрелке М вдоль стороны ЕГ перемещают круг 3, При этом круг 2 образует в изделии винтовой паз 5, а круг 3 - паз 6. Так происходит до тех пор, пока пазы не сомкнутся, т,е,...

Номер патента: 1430561

Опубликовано: 15.10.1988

Авторы: Гуторов, Ицкович, Лагун, Нафтулин, Неженцев, Симою, Сорокин, Шапиро, Эфрос

МПК: F01D 25/30

Метки: давления, низкого, паровой, теплофикационной, турбины, часть

...этого пара и пара подсасываемого последней ступенью из пространства выхлопного патрубка, Следствиемэтого разогрева является снижениенадежности работы турбины из-за расцентровки, повышения вибрации, увеличения относительных расширений ротора и т,п, Для устранения этих явлений приходится специально пропускатьчерез цилиндр низкого давления значительное количество пара, тепло которого отдается холодному источникув конденсаторе турбины, что приводитк заметному снижению экономичностиее работы,Подвод охлаждающей среды черезфорсунки 12 охлаждает пар, выброшенный из последней ступени 2 в диффузор4 выхлопного патрубка 3 и, тем самым,охлаждает его. Этот охлажденный пар,подсасывается в корневых сеченияхрабочими лопатками последней ступени 2 и...

Номер патента: 1406542

Опубликовано: 30.06.1988

Авторы: Беркман, Ицкович

МПК: G01R 33/00

Метки: магнитный, модулятор

...3,9 представляют собой для внешних цепей переменную индуктивность, изменяющуюся сЧастотой, вдвое боль 1 ией частоты возбуждения. При протекании через сиг,нальную обмотку 9 постоянного тока визмерительной обмотке 3 наводится напряжение второй гармоникиМагнитопроводы 4,5 с короткозамкнутыми витками препятствуют появлению напряжения небаланса на выводахсигнальной обмотки, выполняя рольдвухзвенного фильтра нижних частот,Сказанное поясняется эквиваленФной схемой магнитного модулятора дляцепи сигнальной обмотки (фиг,2).Магнитный модулятор как источникнапряжения небаланса можно представить в виде генератора переменногонапряжения Бпоследовательно с импедансом измерительной обмотки Ь,.К , Цепь измеряемого сигнала представлена генератором...

Номер патента: 1403073

Опубликовано: 15.06.1988

Автор: Ицкович

МПК: G06F 17/17

Метки: сглаживания, сигнала

...сумматор 4 и записывается в него импульсом с элемента 22задержки.Сигнал с выхода умножителя 2 складывается в сумматоре 3 с сигналом регистра 16, записанным в него предшествующим синхроимпульсом, а сигнал свыхода сумматора 3 складывается ссигналом накапливающего сумматора 4в сумматоре 13 и через коммутатор 14поступает в регистр 16, куда записывается импульсом с элемента 23 задержки, прошедшим через коммутатор5.При многократном повторении изложенных операций в сумматоре 3 формируется код, соответствующий сглаженному значению г входного сигнала гл л лг= г+ А(г - гэ), на выходенакапливающего сумматора 4 формируется код, соответствующий скоростиг нарастания входного сигнала г,ф А14030Код счетчика 9 поступает также на схему 6 сравнения....

Номер патента: 1394003

Опубликовано: 07.05.1988

Автор: Ицкович

МПК: F24D 3/00

Метки: водяного, отопления

...14и соединен с трубопроводами 3 и 4горячей и охлажденной воды гибкимишлангами 15, Выше верхнего предельного положения отопительного прибора 1 установлен расширительный со- щсуд 16, соединенный с трубопроводом3 горячей воды трубкой 17.Исследование естественной циркуляции в учебных целях с помощьюпредлагаемой системы водяного отопле-,ния осуществляется следующим образом.Под воздействием естественногоциркуляционного давления, обусловленного различием плотностей горячей иохлажденной воды, в замкнутом конту)р": водонагреватель 2 - трубопровод3 - отопительный прибор,1 - трубопровод 4 устанавливается циркуляция во-.ды в направлении, указанном стрелками. С помощью электроконтактного тер-,мометра 13 термостата 12 задают любую"температуру греющей...

Номер патента: 1381514

Опубликовано: 15.03.1988

Авторы: Базаров, Ицкович, Косинов, Сиднев

МПК: G06F 11/00

Метки: интерфейса, магистралью, приборного

...29и 33 осуществляют формирование сиг"налов синхронизации приема: "Готовк приему данных", Данные принятыни синхронизации передачи Данныепригодны".Синхронизаторы 29 и 33 работаютв двух режимах: ручном (пошаговом)и автоматическом. Управление режимами осуществляется блоком 31В автоматическом режиме синхронизаторы 29и 33 вырабатывают сигналы синхронизаций в ответ на состояние шинысинхронизации магистрали ПИ.В ручном режиме синхрониэаторы29 и 33 позволяют принимать или передавать последовательно по одномубайту данных, генерируя после приемаили передачи каждого байта собственные сигналы "Не готов к приему данных" и "Данные не пригодны". Разрешение на прием или передачу последую щего байта данных формируется формирователем 56 после...
