Ицкович

Номер патента: 856012

Опубликовано: 15.08.1981

Авторы: Ицкович, Кузьмин

МПК: H03K 23/00

Метки: деления, делитель, дробным, импульсов, коэффициентом, переменным, следования, частоты

...поступаетна счетный вход счетчика 1, переводя его в состояние 2 " -К+1, т.е, так 35 же увеличивая его предыдущее состояние на единицу. Импульс входной последовательности устанавливает Форми.рователь 7 в нулевое состояние, запрещая тем самым срабатывание счетчика 1 от импульса, задержанного фазосдвигающей цепью 4.При поступлении К импульсов входной последовательности счетчик 1 вырабатывает сигнал переполнения, который поступает на выход делителя,ф 5 на вход установки счетчика 1, устанавливая его в исходное состояние щ,определяемое установочной шиной 11,на счетный вход счетчика 2, переводяего в состоянйе 2"г -в+1, т.е. увели.50 чивая его предыдущее, исходное состо.яние на единицу, на первый вход Формирователя 7, устанавливая его в...

Номер патента: 841061

Опубликовано: 23.06.1981

Авторы: Ицкович, Когутенко, Мерзляк

МПК: G11C 29/00

Метки: блоковпамяти

...вход первой схемы сравнения 4, на второй вход которой приходит считываемая из ОЗУ информация. Все триггеры сброшены в О. Первый триггер 6 разрешает прохождение импульсов счета от синхронизатора 2 через элемент И - ИЛИ 12 на счетный вход счетчика 13, второй триггер 7 разрешает прохождение импульсов начальной установки на вход установки счетчика 13 через элео 5 2 О 25 зо 35 40 4мент И 11, третий триггер 8 разрешает формированиее второй схемой сравнения 5 сигнала выборки при равенстве кодов счетчика 13, поступающего через мультиплексор 15 и адреса на кодовой шине адреса. В режиме контроля одной ячейки ОЗУ мультиплексор 15 подключает ко второй схеме сравнения 5 формирователь адреса 14. При несовпадении записываемого и считанного кодов...

Номер патента: 832189

Опубликовано: 23.05.1981

Авторы: Борисов, Исаков, Ицкович, Шестериков

МПК: F16J 15/32

Метки: вала, двухстороннего, уплотнениявращающегося

...корпус 1, в котором концентрично вращающемуся валу 2 расположена цилиндрическая пружина 3, По обе стороны пружйны 3 распопожены выполненные в виде колец нажимные 4 и опорные 5 элементы, причем, нажимные элементы 4 имеют внуч ренний конический участок 6, а опорные элементы 5 - наружный участок 7. Также в корпусе 1 с натягом установлены 25 две двухкромочные манжеты 8 имеющие наружные 9 и внутренние 10 скосы. Каждая из манжет 8 расположена между на жимным 4 и опорном 5 элементами как, что конический участок 6 нажимного эпе- з 0 мента 4 контактирует с наружным скосом 9, а конический .участок 7 опорного элемента 5 - с внутренним скосом 10 манжеты 8.Все смонтированные детали уппотнения зафиксированы в корпусе 1 стопорным кольцом 11....

Номер патента: 824171

Опубликовано: 23.04.1981

Авторы: Ицкович, Луковицкий, Медведев

МПК: G05F 1/58

Метки: многоканальный, стабилизаторпостоянного

...а входные клеммы второго оптрона 11 - к выходу дополнительного блока 12 обратной связи,входом подключенного к выходнымклеммам б другого выхода. Выходныевыводы первого и второго оптроновсоединены параллельно и подключенык первому входу блока 4 управления.Контакты герконов 9 соединены параллельно и подключены первым выводом к одной входной клемме, а вторым через дополнительные КС-фильтр13 нижних частот и резистор 14 - квторому входу блока 4 управления,Многоканальный стабилизатор постоянного напряжения работает следующим образом.При изменении напряжения на вьюходе б первого канала блок 5 обратной связи увеличивает или уменьшает ток через светодиод оптрона 10.При этом происходит изменение сопротивления его фотодиода, приводящеек...

Номер патента: 813087

Опубликовано: 15.03.1981

Авторы: Браженцев, Дудко, Ицкович, Курмангалиев, Токмухамедов

МПК: F23M 1/12

Метки: камера, циклонная

...г. Ужгород, ул. Проектная, 4 Фи холодного воздуха, Центральное расположение летки 2 обеспечивает ее лучший обогрев, пластина 4 устраняет разрежЕние и способствует созданию необходимого давления по оси корпуса 1 над леткой 2.Данная циклонная камера позволяет существенно повысить эффективность удаления расплава.Формула изобретения1. Циклонная камера, содержащая еертикальный цилиндрический корпус е леткой для выпуска расплава, расположенной в центре днища корпуса, о т л и ч а ю щ а я с я тем, что, с целью повыщения эффективности удаления расплава, она снабжена вертикальной спрямляющей пластиной, установленной над леткой по ее оси.2, Камера по п,1, о т л и ч а ющ а я с я тем, что длина пластинысоставляет 0,8-0,05 от диаметракорпуса, а...

Номер патента: 809269

Опубликовано: 28.02.1981

Авторы: Ицкович, Когутенко, Мерзляк

МПК: G07C 7/00

Метки: считывания, усилитель

...ключ 5 соединена809269 Формула изобретения Составитель В.НефеРедактор С.Тараненко Техред А.Ач Корректор С.Щомак аказ 430/6 ВНТираж 628 ПодписноПИ Государственного комитета СССРделам изобретений и открытийМосква, Ж, Раушская наб., д.4/5 113035,Филиал ППП Патент, г.ужгород, ул.Проектна с обкладкой конденсатора 6, а вывод подключен к шине источника 7 смещения.Усилитель считывания работает следующим образом.При отсутствии входного сигнала на шине 2 ключ.5 замкнут и усилитель 1 охвачен глубокой отрицательной обработкой связью. Напряжение на выходе УстРойства ПВых опРеделЯ- ется величиной напряженная смещения Цсм и сопротивлениями резисторов делителя 4, В частности, резисторы всегда могут быть выбраны таким обРазом, что ПВых =-Бсм....

Номер патента: 809195

Опубликовано: 28.02.1981

Авторы: Бабаева, Иванкина, Ицкович, Максименко, Парижский, Титова

МПК: G06F 17/10

Метки: интерполятор

...с выхода оперативного запоминающего устройства 2 это инверсное значение поступает на второй вход формирователя 3 разности, на первый вход которого подан нулевой сигнал из регистра 4. В формирователе 3 разности из сигнала, поступающего на первый вход, вычитается сигнал, поступающий на второй вход. Результат вычитания - прямое значение входного сигнала с выхода формирователя 3 разности через регИстр 4 записывается в ту же ячейку оперативного запоминающего устройства 2 вместо инверсного значения входного сигнала для использования в следующем периоде квантования. После смены адреса па выходе формирователя 7 адреса из запоминающего устройства 2 считывается предыдущее опорное значение входного сигнала, которое поступает на второй вход...

Номер патента: 808142

Опубликовано: 28.02.1981

Авторы: Володарский, Жабенец, Ицкович, Лысый, Любинин, Наеров

МПК: B02C 17/22

Метки: барабанноймельницы, извлечения, корпуса, футеровочныхболтов

...приводы 7,Каждый исполнительный орган 6 установлен на своей тележке таким образом, чтолиния действия развиваемой им силы лежитв радиальной плоскости барабана и совпадает с направлением осей болтов 8, расположенных в этой плоскости,Ряды футеровочных болтов 8 также лежат в радиальных плоскостях барабана мельницы вдоль соответствующих образующих.На тележках 5 установлены концевыевыключатели 9 для остановки барабана 3мельницы при проворотах на тихом ходу.Концевые выключатели взаимодействуютс корпусом мельницы посредством подпружиненного рычага, закрепленного на каждой тележке.Концевой выключатель включен в электрическую цепь привода медленного проворо, та барабана мельницы, используемого приремонтах мельниц.Перед началом работы...

Номер патента: 807051

Опубликовано: 23.02.1981

Авторы: Бурдаков, Власенко, Ицкович, Кусков, Лосев, Орлов, Седов

МПК: G01B 7/30

Метки: напряжение, поворотав, преобразования, угла

...угла (фиг. 2 а).Оно складывается с коэффициентом+ 1/8 (фиг. 2 б) в зависимости от октанта с долей эталонного напряжения, определяемой коэффициентом 1/4 пв зависимости от октанта (фиг.2 в).Получающееся при этом суммарное напряжение (фиг.2 г) пропорциональноу глу поворот а СКТ . 20Коэффициент 1/8 имеет знак плюсв нечетных октантах и минус - в четных. Коэффициент и равен 0 в первомоктанте, 1 - во втором и третьем,2 - в четвертом и пятом, 3 - в шес- д 5том и седьмом, 4 - в восьмом.Устройство реализующее способсостоит из СКТ-датчика 1, связанныхс ним запонимающих блоков 2 и 3, интегратора 4, компаратора 5, соединенного входами с запоминающим блоком 3 и выходом интегратора 4, второго интегратора 6, подключенного квыходу компаратора,...

Номер патента: 799108

Опубликовано: 23.01.1981

Авторы: Блохин, Ицкович, Марголин, Поникаров

МПК: H03H 17/00

Метки: корреляционнойфильтрации, цифровой

...и таким образом, что в течение периода квантования на выходе АЦП 1 последовательно формируются квантованные по амплитуде значения всех входных. сигналов, Сигнал на выходе АЦП 1 формируется в виде знака на знаковом выходе и числа - на числовом выходе. Эти сигналы поступают в блоки 2 интегрирования. Знаки сигналов с АЦП 1 поступают на элементы 3 равнозначности, на вторые входы которых поступают знаковые сигналы опорных частот с соответствующих выходов синтезатора 8 частот. Получающееся при этом произведение полярностей с выхода элемента 3 равнозначности поступает на знаковый вход сумматора 4. При этом на числовой вход сумматора 4 поступает значение с числового выхода АЦП 1. Одновременно Формироватль 7 адреса под воздействием...

Номер патента: 792559

Опубликовано: 30.12.1980

Авторы: Бардин, Ицкович, Поникаров, Пушкин, Чефранов

МПК: H03H 17/00

Метки: корреляционный, фильтр, цифровой

...является выходом Фильтра.Управляющий вход аналого-цифровогопреобразователя 1 соединен с задающим входом синхронизатора 10 и подключен к шине 11 опорного сигналаучетверенной частоты. Выход синхронизатора 10 подключен к управляющимвходам регистра 3, счетчика 12 им-пульсов, накапливающего сумматораи через коммутатор 13 адреса соединен с адресным входом двухканального блока памяти 4 а вход переносав младший разряд комбинационногосумматора 2 подключен к шине 14 установки. единицы.Устройство работает следующим образом,Входцой сигнал М , проквантованныйн аналого-цифровом преобразователе1, с частотой квантования, раннойучетверенной частоте опорного сигнала, х поступает на вход комбинационного сумматора 2, На второйвход комбинационного...

Номер патента: 783800

Опубликовано: 30.11.1980

Авторы: Ицкович, Казачков, Парижский, Шполянский

МПК: G06F 17/10, G06F 17/17, G06F 17/18 ...

Метки: коэффициентом, передачи, регулируемым, фильтр, цифровой

...блок 4 умножения, регистр 5 сдвига, блок б сравнения и интегратор 7, датчик 8 уровня выходного сигнала, коммутатор 9 выборок, коммутатор 10 коэффициентов, коммутатор 11 слагаемых, вход 12 управления, установочный вход 13, нулевой вход 14.Принцип работы цифрового Фильтра с регулируемым коэффициентом передачи заключается в следующем. Работа цифрового фильтра тактирована частотой квантования входного сигнала, В каждом такте цифровой фильтр принимает входной сигнал, вырабатывает вспомогательный входной сигнал и далее вспомогательный выходной сигнал, а затем и сам выходной сигнал. Для выполнения указанных трех этапов обработки коммутаторы 9, 10, 11 по командам, поступающим со входа 12;. управления, синхронно подключают к своему выходу...

Номер патента: 767672

Опубликовано: 30.09.1980

Авторы: Беркман, Зеленцова, Ицкович, Рахлин, Тарасов, Швецкий

МПК: G01R 31/25

Метки: параметров, приборов, электронно-лучевых

...на вход узла компараторов 13и к АЦП б; выход узла компараторов 13связан с блоком 14 логической части системыавтоматического выбора пределов измеренияи размерности, Выходы блока 14 подключены к электронному коммутатору 4, к цепи 9 обратной связи и к фазовому демодулятору 10,Выходы задающего генератора 11 возбуждения подключены к магнитомодуляционным преобразователям 3 и к фазовому демодулятору 10.Рассмотрим работу устройства при измере. нии одного из электрических параметров цепи катода-напряжения.На объект 1 исследования подаются напряжения от блока 2 внешнего воздействия. Измеряемый электрический сигнал - напряжение катода ЭЛП воздействует на входную обмотку ма гнитомодуляционного первичного измерительного преобразователя 3, создавая в...

Номер патента: 766845

Опубликовано: 30.09.1980

Авторы: Ицкович, Тейтельман, Чайка

МПК: B24B 45/00

Метки: круга, установки, шлифовального

...для установки шлифовального круга.Устройство представляет собой корпус1, на котором выполнена торцовая 2 и ци 2линдрическая 3 базовые поверхности для установки шлифовального круга 4. Между базовой торцовой поверхностью 2 и кругом 4 размещено регулировочное кольцо 5, жестко скрепленное с кругом 4 с помощью винтов 6.5Закрепление круга 4 осуществляется прижимным фланцем 7 и винтами 8.На наружной поверхности регулировочного кольца 5 выполнена кольцевая канавка с размещенными в ней разжимными винтами 9, а также винтами 10 для устранения 10 радиального биения.Устройство работает следующим образом.После устранения радиального биенияположение оси шлифовального круга 4 фиксируется прижимным фланцем 7, поджимае мым винтами 8. Исправление...

Номер патента: 763886

Опубликовано: 15.09.1980

Авторы: Амербаев, Евстигнеев, Ицкович

МПК: G06F 5/02

Метки: дешифратор, классов, кодов, остаточных, системе

...соответствуют прошивки входных обмоток в положительном направлении, знакам входной матрицы связи в дешифраторе соответствуют прошивки входных обмоток в отрицательном направлении, В качестве выходной матрицы связи принята транспонированная матрица кода СОК И порядка ЯхЯ=19 х 12, записанная в виде единиц и нулей. Символу 1 выходной матрицы связи соответствует наличие прошивки на соответствующем трансформаторе, символу 0 - отсутствие прошивки. Матрица Ь имеет вид 100 100 100 100 010 010 010 010 001 001 001 001 100 010 001 000 010 001 000 100 001 000 100 010 000 100 010 001 100 001 000 010 010 000 100 001 001 000 010 000 ООО 100 001 ООО ООО 010 000 100 100 000 010 000 010 000 001 000 001 000 000 100 000 100 000 010 000 010 ООО 001 000 001...

Номер патента: 751806

Опубликовано: 30.07.1980

Авторы: Ицкович, Когутенко, Кравченко, Литвин, Мерзляк

МПК: G07C 3/10

Метки: оборудования, производительности, регистрации

...накопления вре 7518мени простоя, прибавляется елинице. Кроме того, число, хранящееся в зоне накоппения, сравнивается с уставкой и опять записывается в блоке памяти.При достижении величины уставки начинается запись времени простоя в зону причины. Блок обработки данных при этом подает сигнал "Простой" не пульт 1 циопетчера через блок 20 управления сигнализацией. Зтот сигнал проходят через ком мутатор на тебпо 2 диспетчера, инлицируя номер простаивающего рабочего места и минуя коммутатор, на табпо-светофор 4 диспетчера, инпицируя номер пункта контроля, на участке которого находит ся простаивающее рабочее место. Прн этом постоянно индицируются номера пунктов контроля, на участках которых происхоцит простой, и периодически - номере рабочих...

Номер патента: 744358

Опубликовано: 30.06.1980

Авторы: Быховский, Ицкович, Казачков, Лернер, Мацкин, Никандров, Парижский, Пушкин, Смирнов

МПК: G01R 23/16

Метки: анализатор, сигнала, спектра, частотного

...в цифровой вид. В связи с тем, что преобразователь 4 папряжеш 5 С - код может работать лишь С ОТНОСИТСЛЬНО ИИЗ(Ой ЧсСТОТОй ПОРЯДКс 100 КГЦ), я для работы гребсш(и цифровых корреляционных фильтров 7 требуются значения апа;шзирусмого сигнала, следующие со зиа исельпо более Высокой частотой, то сип(ал с Выходиреобразоватсл 5 4 ияиряжсиис - код поступает иа вход грсОснки цифРОВых кОРРес 555 циоииых фигьт 150 В 7 через интерполятор 6, который иод воздействием высокочастотных импульсов задаюшсго гсиера 5 ора 5 Вырабатывает промежуточные зиа спия анализируемого сигнала, следующие с этой частотои.Одновременно высокочастот 5 ыс импульсы с задающего геперагора 5 поступают иа цифровой. синтезатор 8 частот следования импульсов, где...

Номер патента: 734711

Опубликовано: 15.05.1980

Авторы: Ицкович, Парижский, Шполянский

МПК: G06F 17/10, H03H 17/00

Метки: коэффициентом, передачи, регулируемым, фильтр, цифровой

...датчик 7 уровня выходного сигнала, элемент 8 НЕблок 9 сдвига.Цифровой фильтр с регулируемым коэффициентом передачи работает следующим образом.Работа цифрового фильтра тактирована частотой квантования входного сигнала. В каждом такте цифровой фильтр принимает входной сигнал, вырабатывает Вспомогательный выходной сигнал, а затем и сам ВыхОднОЙ сигнал, Кроме тОГО 1 В каждом такте фильтр вырабатывает очередное значение корректирующего множителя, регулирующего коэффициент передачи фильтра. Начальное значение корректирующего множителя устанавливается В управляемом накапливающем сумматоре 4 по корректирующему входу фильтра. Очередное значение входного сигнала поступает в блок 1,где хранятся предыдущие значения входного и вспомогательного...

Номер патента: 731186

Опубликовано: 30.04.1980

Авторы: Здановский, Ицкович, Кацнельсон, Константинова, Коротов, Лахманлос, Макарова, Тарасов, Шатиль

МПК: F23D 1/06

Метки: горелка, прямоточная

...под углом друг к другу парные сопла 1 и 2 для подачи аэросмеси и вторичного воздуха. Выходные участки 3 внутренних боковых стенок 4 каждого сопла 2 вторичного воздуха отогнуты относительно его продольной осп на угол 15 - 25. Сопла 1 аэросмеси установлены в отогнутых стенках 3 сопл 2 вторичного воздуха на расстоянии от выходного торца 5 сопла 2, не превышающем одного диаметра сопл 1. Горелка смонтирована на фланце б, прикрепленном к экранным трубам 7.Горелка работает следующим образом.Лэросмесь и вторичный воздух через пар731186 Формула изобретения г оставитель В, КруглянскиТехред А. Камышиикова Корректор Л, Корогод ольдин Заказ 543/3 Изд, Лв 274 Тираж 526 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и...

Номер патента: 714297

Опубликовано: 05.02.1980

Авторы: Богатин, Бурдаков, Власенко, Ицкович, Лосев, Седов

МПК: G01R 19/22

Метки: многоканальный, переменного, постоянное

...соответствующих каналов. С неинвертирующим входом операционного усилителя 2 выпрямителя 1 соединен выход коммутатора 15, входы коммутатора 16 соединены с нулевыми шинами соответствующих каналов, .Запоминающие конденсаторы 9, 10 также 60 соединены с нулевыми шинамисоответств 9 юших каналов. Эти три признаки необходимы, чтобы исключить погрешности; связанные с различием потенциалов фиэмерительных земель разных кана ЗО операционного усилителя выпрямителя,а двумя выходами- -с другйми обкладками конденсаторов в цепи обратной.связи операционного усилителя выпрямителя и с двумя входами третьего " коммутатора, выходом подключенного квходу повторителя напряжения, выходкоторого через четвертый коммутаторсоединенс одной из обкладок каждогоиэ...

Номер патента: 709354

Опубликовано: 15.01.1980

Авторы: Ицкович, Полторацкий, Тверской, Чайка

МПК: B24D 17/00

Метки: алмазного, инструмента

...Ю 30 мм с й = 6 мм высаживают слой меди толщиной 0,5 мм, после че 30го гальваническим методом закрепляют алмазные зерна размером 3.00 мкм и заращивают никелем, после чего производятпрофилирование накатным роликом и полу 3ченный инструмент помещают в реакторнизкого давления и проводят обработку всреде метана при Т = 600 С, Р = 0,1 ммрт, ст. в течение 40 д 4 ин, Затем инструмент испытывают при правке абразивных10кругов, Износостойкость инструмента дообработки в среде метана составляет 350правок, а после обработки - 530 правок.Износостойкость увеличивается в 1,31,5 раза.П р и м е р 3. На металлический45корпус ф 30 мм с Р = 6 мм высаживаютслой меди толщиной 0,5 мм, после чегогальваническим методом закрепляют алмазные зерна...

Номер патента: 703338

Опубликовано: 15.12.1979

Авторы: Гадляускас, Ицкович

МПК: B29C 1/00

Метки: блок-форма, литьевого, полимеров, прессования, универсальная

...с перемещением литьевого пуансонаНа, Фиг. браженаблок-форма в спереди фнг. 2 - то же, видПосле того, как загрузочная камера 1 заполняется пресс-материалом,. верхняя плита 2 пресса опускается, пуансон 7 входит в загрузочную камеру, и материал подается в прессформу. После выдержки пресс-формы под даВлением осуществляют ее разъем.При обратном ходе ползуна пресса с закрепленными на нем пуансоном 7 олий рычаг 9 а, жестко связанный 30 с эксцентриковым валом 8, поворачивает последний вокруг собственной оси на угол 70-80 , в результате чего толкатель б приобретает поступательное перемещение и отделяет удерживающейся на пуансоне пресс-остаток. После загрузки камеры 1 пресс-материалом пуансон 7 опускается вниз. При этом эксцентриковый вал 8...

Номер патента: 702532

Опубликовано: 05.12.1979

Авторы: Ицкович, Парижский, Шполянский

МПК: H04B 1/10

Метки: сигнала, стабилизации, уровня, форме, цифровой, шумового

...управляемом сумматоре 5,Сумматор перед началом работы устанавливается в исходное состояние отисточйика обнуляющего сигнала 7, унего два управляющих входаСло жейие и Вычитание и один инфор"мационный вход. Припостуйлейии управляющих сигналов сумматор 5 увеличивает или уменьшает свое содержимое на"величину числа, поданного на информационный вход, По сигналу, поступающему с элемента сравнения 2 на входВычитание иэ содержимого суммато" Ра вычйтается часть,"определяемая бло- ком сдвига б, уменьшенное содержимоесумматора в качестве коэффициента передачИ йоСтупает на блок с регулируемым уровнем порога 1, уменьшая значение шумового сигнала на его выходев следующем такте сравнения с пороговым уровнем, 25Если шумовой сигнал меньше порогового...

Номер патента: 696475

Опубликовано: 05.11.1979

Авторы: Иванкина, Ицкович, Линне, Парижский, Шполянский

МПК: G06F 17/17, H03H 17/00

Метки: перестраиваемый, фильтр, цифровой

...полосы пропускания путем установки соответствующих весовых коэффициентов,для чего на управляюший вход запоми"наюшего устройства 3 со второго выхода блока. б переключения диапазоновподается импульсный сигнал, по которому значения весовых коэффициентов,записанные предварительно в запоминаюшем устройстве 3, поступают черезблок б переключения диапазонов вблок 7 памяти коэффициентов и одновременно контрольные символы этихкоэффициентов поступают из запоминающего устройства 3 в блок хранения 9контрольных символов. Контрольныесимволы представляют собой некоторуюконтрольную логическую функцию отзначения коэффициента. Например,они могут быть суммой значений разрядов коэффициента по модулю 2 илипо модулю 3 или другой функцией,Контрольные символы...

Номер патента: 694352

Опубликовано: 30.10.1979

Авторы: Брагинский, Ицкович

МПК: B24B 17/02

Метки: зачистки, криволинейной, поверхностью, сложной

...детали по отношению к копцру одной степени свободы в сторону, противоположную направлению перемещения, устанавливают упругий элемент 4. Обрабатывающий инструмент 5 подводят к детали перпендикулярно к направлению ее двцяецця.Деталь 1 опережает копцр 2, инструмент5 касается набегающей поверхности рань- О ше, чем копцрный ролик б касается соот694352 Бсрхност 5 ви, и Обр)ба 1 ьБаОт а)талГ)Г 1 ч 1 ьм образом.Использсц;анНе способа за исткн деталей со сложной крнволншейной поверхностью обеспечивает цо сравне. ию с сушествующпмн спосооамп исключение применения ручного труда, мехап)зацшо и автоматизацию операции зачистки заливов на деталях, нмеюшцх сложную криволинейную поверхность со значцтельнымн отклонениями размеров от помннаг)а, повышение...

Номер патента: 691288

Опубликовано: 15.10.1979

Авторы: Ицкович, Сытник, Тверской, Чайка

МПК: B24D 5/00

Метки: круга, металлической, профильного, связке, шлифовального

...= 0,1 -мм, на рабочей йоверхностикруга было прожжено 14 канавок,При накатывании круга наблюдался45 плавный безударный обкат ролика, Полученный профиль круга проверялсяшаблоном и на профилешлифовальномстанке мод. 395 М по кальке. Отклонений профиля не наблюдалось. Вместе50 с тем повысился срок службы опор на"катного узла, резко сократился бракиз-за поломки кругов,Предлагаемый способ изготовленияпрофильного шлифовального круга изсверхтвердых абразивных материаловна металлической связке позволяетснизить усилие накатывания, предохранить круг от разрушения, уменьшитьизнос опор накатного узла, повыситьточность получаемого профиля круга.60 где Оь 0 с(=цгсСДля кругов высотой Н от 15 до 40 мм4 А угол а(, колеблется в диапазоне 24-50 65...

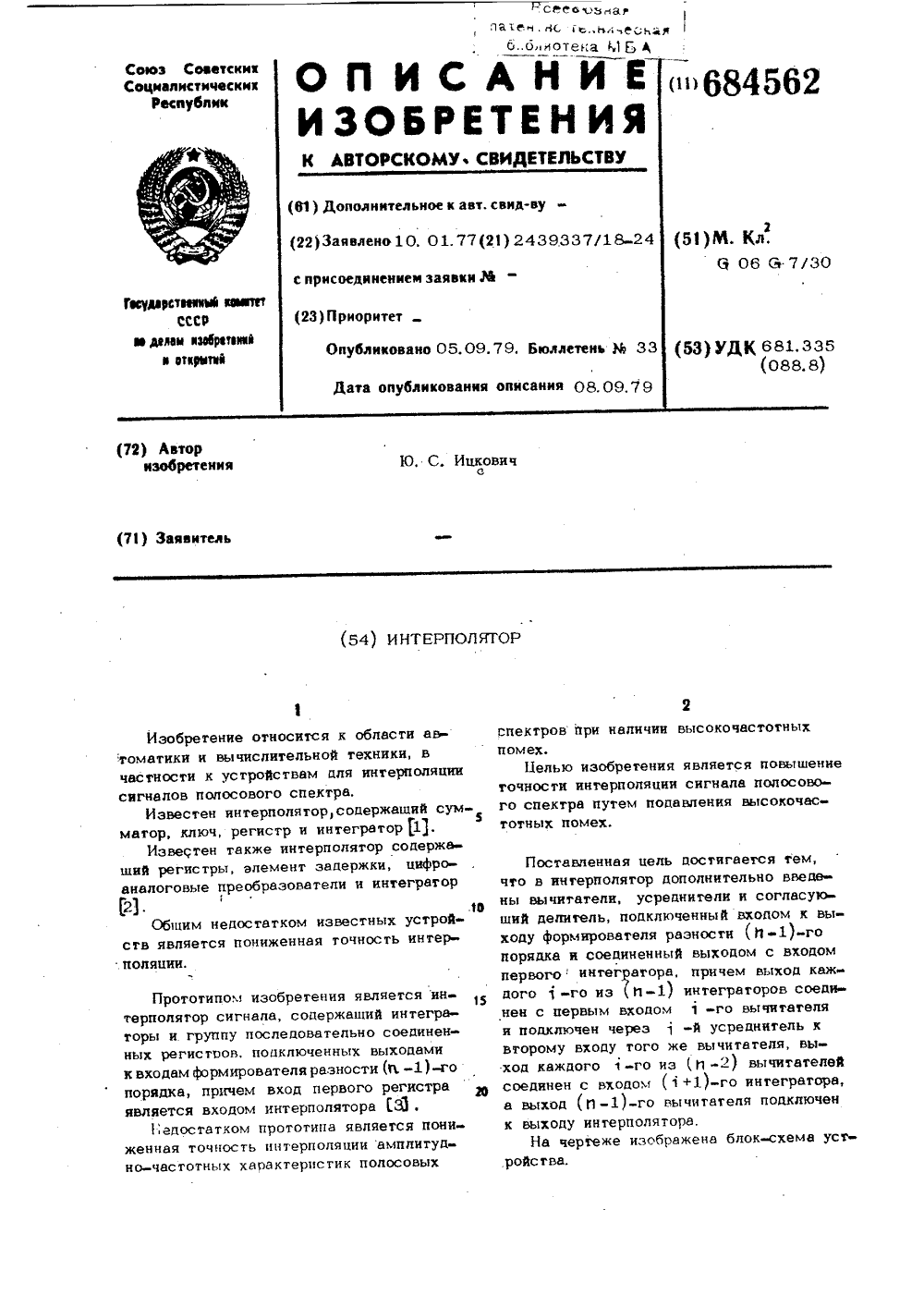

Номер патента: 684562

Опубликовано: 05.09.1979

Автор: Ицкович

МПК: G06G 7/30

Метки: интерполятор

...эна 33чений входного сигнала, вычисляя разности первого порядка, далее производит попарное вычитание соседних разностей первого порядка, вычисляя разности второгопорядка и так далее, до получения разнос 40ти (тт 1)-го порядка на выходе, Разность ( тт)-го порядка с выхода формирователя 2 через согласующий делитель3 поступает на вход первого интегратора4. Интегратор 4 работает с требуемой43частотой квантования выходного сигнала.Выходной сигнал интегратора 4 поступает в первый усреднитель 6, где вьтчисляется его постоянная составляюшвя, и впервый вычитатель 5, на второй вход ко 30торого поступает выходной сигнал первого усредцителя 6, В вычитателе 5 производится вычитание иэ выходного сигнала интегратора 4 постоянной составляюшей,...

Номер патента: 677072

Опубликовано: 30.07.1979

Авторы: Борисов, Ицкович, Когутенко, Кравченко, Мерзляк

МПК: H03K 3/284

Метки: одновибратор

...дополнительный резистор 9, делитель 10 напряжения и резисторы 11, 12.Одновибратор работает следующим образом,В начальном состоянии на вход 5 подается высокий потенциал (сигнал 1), на выходе Я - сигнал О, на выходеТ - сигнал 1, транзистор 7 заперт, конденсатор 4 заряжен до напряжения, соответствующего сигналу 1 (на нижней обкладке +). При подаче на вход сигнала О,Составитель В. БугровРедакгор Т. Рыбалсва Корректор И. Позниковскап Заказ 1690/6 Изд. Ио 454 Тираж 1060ИПО Поиск Государственного комитета СССР по делам изоб113035, Москва, Ж, Раушская наб., д. 4,5 Подписное гий и открытийографип, пр. Сапуноьа,3триггер перебрасывается, на выходе Я, подсоединенном к нижней обкладке конденсатора, появляется сигнал 0, при этом отрицательное...

Номер патента: 658742

Опубликовано: 25.04.1979

Авторы: Ицкович, Линне

МПК: H03K 23/00

Метки: деления, делитель, коэффициентом, переменным, частоты

...вход соединен с вентилем 3 установочных чисел, управляющий вход которого через элемент 4 задержки связан с импульсным выходомсчетчика 1 входных импульсов, который подключен также к счетному входу счетчика 5 выходных импульсов. Импульсный выход счетчика 5 выходных импульсов через дополнительный элемент б задержки связан с управляющим входом вентиля 7 установочных чисел, выход которого подключен к установочному входу счетчика 5, а информационный 55 вход - к.одному из выходов датчика 8 установочных чисел. Информационный выход счетчика 5 выходных импульсов подключен к запараллеленным входам дешифраторов 9, выходы которых под ключены соответственно к нулевым входам триггеров 10 и к единичным входам соседних триггеров 10, соединяя, таким...

Номер патента: 652480

Опубликовано: 15.03.1979

Авторы: Васильев, Егоров, Ицкович, Салимов

МПК: G01N 27/82

Метки: намагничивания, цилиндрических

...разъема, а наружные концы шин соединены последовательно проводом черезколодку разъема, выполненную из двух съемных частей.На фиг, 1 представлен общий вид изделия, на фиг. 2 - устройство в момент установки иэделия. Устройство содержит основание 1, на котором укреплен токопровод, выполненный из последовательно соединенных жестких шин 2 П-образной формы, установленных по окружности кольца 3 я прижимного кольца 4. Внутренние концышин 2 подсоединены к вставке 5 разъема,Наружные концы шин 2 соединеныпоследовательно проводом 6 через колодку разъема, выполненную из двух съем- ВМых частей 7 и 8, на одной из которыхустановлен винт-ручка 9, Монтаж проводас шиной 2 осуществлен на диэлектрическом кольце 10. Через клеммы 11 и 12устройство...
