Формирователь амплитудно-модулированных сигналов

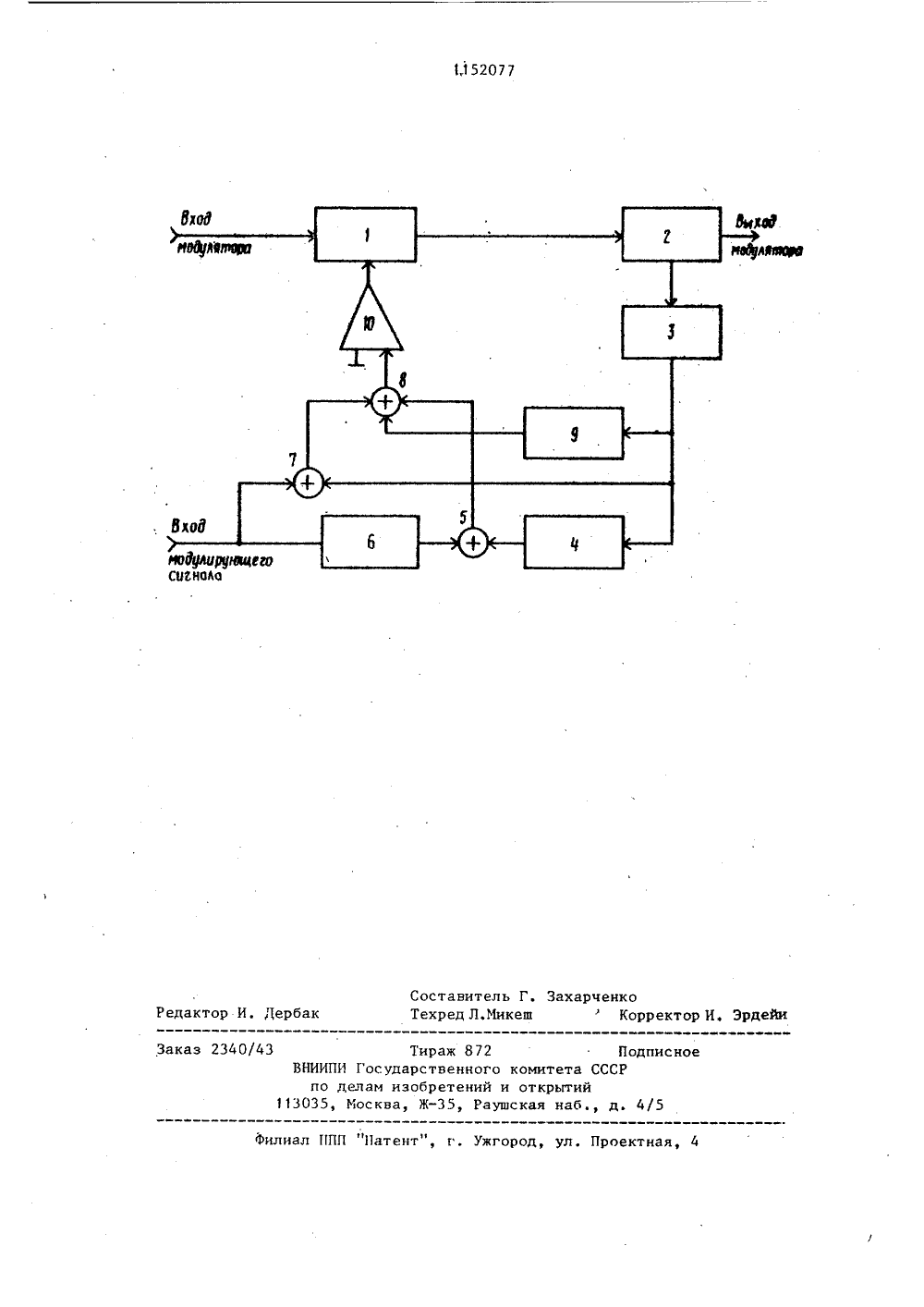

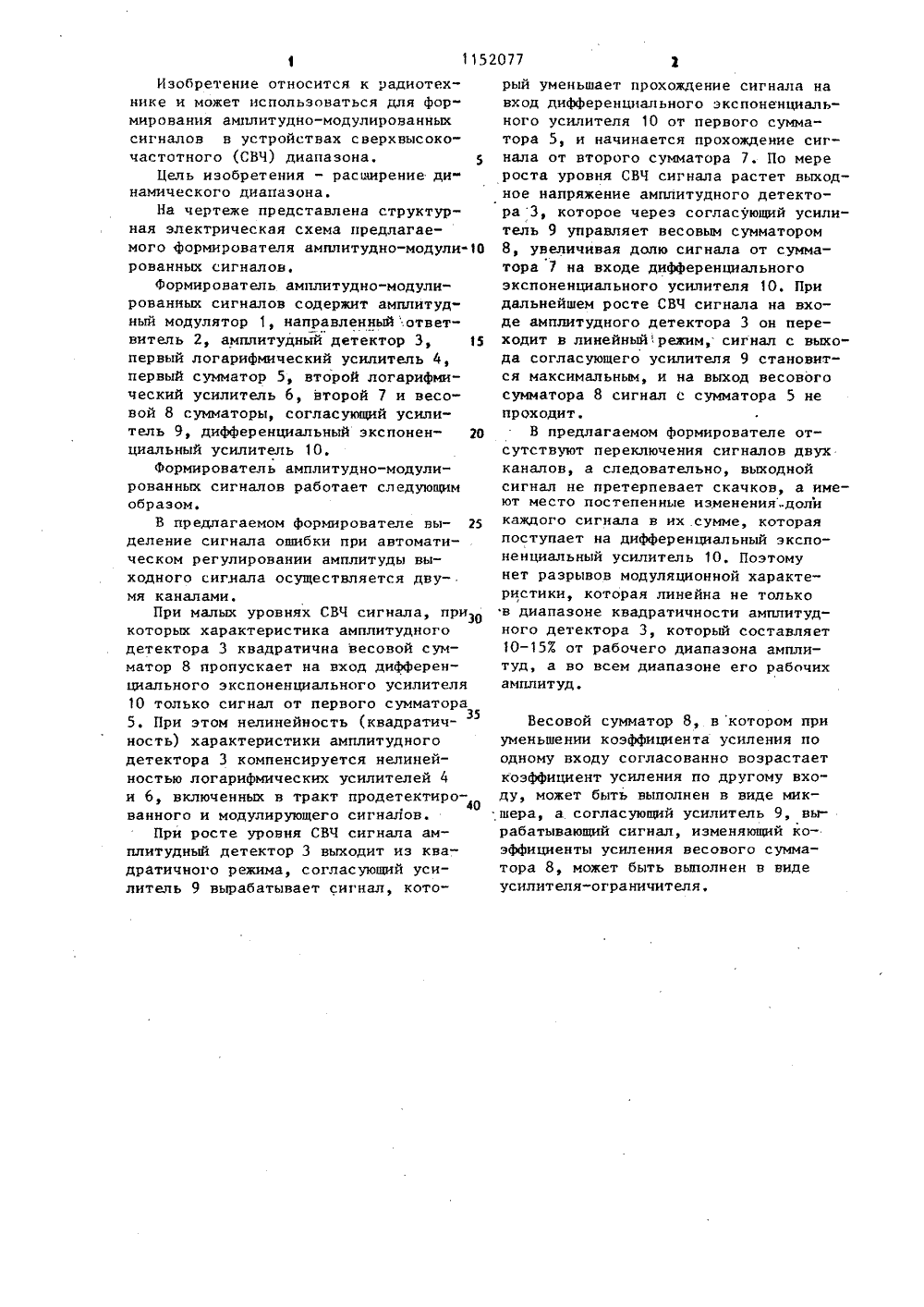

( 9) (11) А 4(5 Н 03 С 1/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ А,)с ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Горьковский ордена Трудового Красного Знамени политехнический институт им. А.А. Жданова (53) 621.376.2(088,8)(54)(57) ФОРМИРОВАТЕЛЬ АИПЛИТУДНОМОДУЛИРОВАННЫХ СИГНАЛОВ, содержащий последовательно соединенные амплитудный модулятор и направленный ответвитель, выход основного канала которого является выходом формирователя амплитудно-модулированных сигналов, последовательно, соединенные амплитудный детектор, вход которого соединен с выходом вспомогательного канала направленного ответвителя, первый логарифмический усилитель и первый сумматор, второй вход первого суьа(атора соединен с выходом второго логарифмического усилителя, вход которого является входом модулирующего сигнала формирователя амплитудно-модулированных сигналов, й дифференциальный экспоненциальный усилитель, один вход которого соединенс общей шиной, а выход - с входоммодулирующего сигнала амплитудного,модулятора, при этом второй вход амплитудного модулятора является входом моделируемого сигнала формирователя амплитудно-модулированных сигналов, о т л и ч а ю щ и й с я тем,что, с целью расширения динамического диапазона, в него введены последовательно соединенные второй сумматор и весовой сумматор, выход которого соединен с вторым входом дифференциального экспоненциальногоусилителя, а второй вход . - с выходом первого сумматора, согласующийусилитель, вход которого соединен свыходом амплитудного детектора, авыход - с входом управления весомвесового сумматора, при этом первыйи второй входы второго сумматора подключены соответственно к входу второго логарифмического усилителя и квыходу амплитудного детектора.Изобретение относится к радиотехнике и может использоваться для формирования амплитудно-модулированныхсигналов в устройствах сверхвысокочастотного (СВЧ) диапазона. 5Цель изобретения - расширение динамического диапазона,На чертеже представлена структурная электрическая схема предлагаемого формирователя амплитудно-модулиОрованных сигналов.Формирователь амплитудно-модулированных сигналов содержит амплитудный модулятор 1, направленныйответвитель 2, амплитудный детектор Э, 15первый логарифмический усилитель 4,первый сумматор 5, второй логарифмический усилитель 6, второй 7 и весовой 8 сумматоры, согласующий усилитель 9, дифференциальный экспонен Оциальный усилитель 10,Формирователь амплитудно-модулированных сигналов работает следующимобразом.В предлагаемом формирователе выделение сигнала ошибки при автоматическом регулировании амплитуды выходного сигнала осуществляется двумя каналами.При малых уровнях СВЧ сигнала, приЗОкоторых характеристика амплитудногодетектора 3 квадратична весовой сумматор 8 пропускает на вход дифференциального экспоненциального усилителя10 только сигнал от первого сумматора355. При этом нелинейность (квадратичность) характеристики амплитудногодетектора 3 компенсируется нелинейностью логарифмических усилителей 4и 6, включенных в тракт продетектированного и модулирующего сигналов.При росте уровня СВЧ сигнала амплитудный детектор 3 выходит из квадратичного режима, согласующий усилитель 9 вырабатывает сигнал, который уменьшает прохождение сигнала на вход дифференциального экспоненциального усилителя 10 от первого сумматора 5, и начинается прохождение сигнала от второго сумматора 7. По мере роста уровня СВЧ сигнала растет выходное напряжение амплитудного детектора 3, которое через согласующий усилитель 9 управляет весовым сумматором 8, увеличивая долю сигнала от сумматора 7 на входе дифференциального экспоненциального усилителя 10. При дальнейшем росте СВЧ сигнала на входе амплитудного детектора 3 он переходит в линейныйрежим, сигнал с выхода согласующего усилителя 9 становится максимальным, и на выход весового сумматора 8 сигнал с сумматора 5 не проходит.В предлагаемом формирователе отсутствуют переключения сигналов двух каналов, а следовательно, выходной сигнал не претерпевает скачков, а имеют место постепенные изменения-доли каждого сигнала в их .сумме, которая поступает на дифференциальный экспоненциальный усилитель 10. Поэтому нет разрывов модуляционной характеристики, которая линейна не только в диапазоне квадратичности амплитудного детектора 3, который составляет 10-157 от рабочего диапазона амплитуд, а во всем диапазоне его рабочих амплитуд,Весовой сумматор 8, в котором при уменьшении коэффициента усиления по одному входу согласованно возрастает коэффициент усиления по другому входу, может быть выполнен в виде микшера, а. согласующий усилитель 9, вырабатывающий сигнал, изменяющий коэффициенты усиления весового сумматора 8, может быть выполнен в виде усилителя-ограничителя,1,1 5207 7 сцаиоАа Составитель Г Техред Л,Микеш ахарчен Редактор И, Дерба орректор И. Эрде аказ 2340 4 7 Подписнокомитета СССР открыт кая на и д. 4/5 Филиал ППП Натент", г. Ужгород, ул. Проектная,Тира ВНИИПИ Государств по делам изобре 13035 Москва, Ж-З
