Хуако

Номер патента: 1631697

Опубликовано: 28.02.1991

Автор: Хуако

МПК: H03B 29/00

Метки: сигналов, формирователь, шумовых

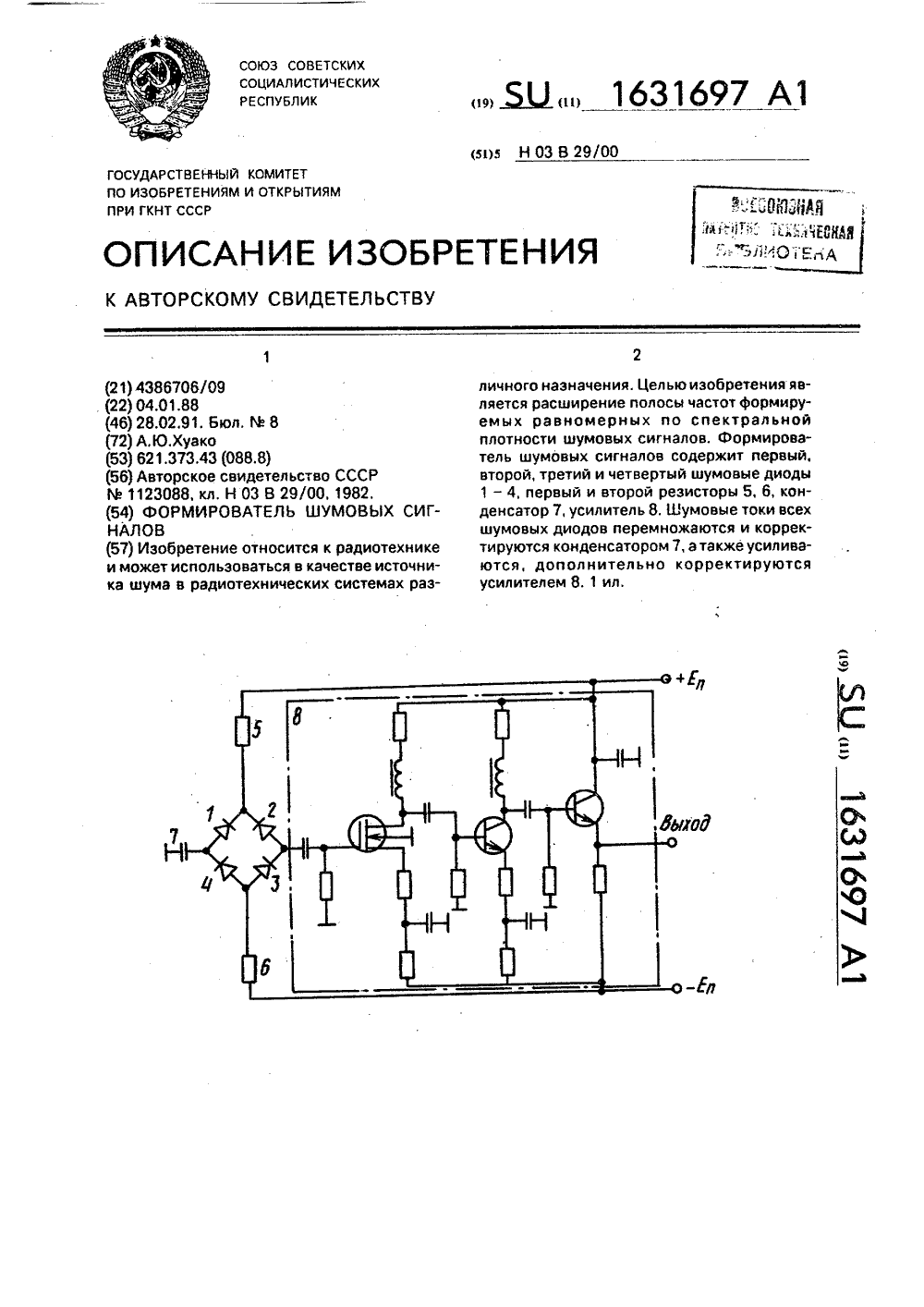

...представлена принципиальная электрическая схема формирователя шумовых сигналов,Формирователь шумовых сигналов содержит первый, второй, третий и четвертый шумовые диоды 1 - 4, первый и второй резисторы 5, 6, конденсатор 7, усилитель 8,Формирователь шумовых сигналов работает следующим образом.Первый, второй, третий и четвертый шумовые диоды 1 - 4, включены по мостовой схеме, генерируют первичные шумовые токи, которые на первом и втором резисторах 5, 6 выделяют шумовые напряжения. Поскольку рабочие точки первого, второго, третьего и четвертого шумовых диодов 1 - 4 выбраны на изломе обратных ветвей воль; тамперных характеристик, то происходит взаимное перемножение шумовых токов, создаваемых упомянутыми шумовыми диодами, вследствие чего...

Номер патента: 816522

Опубликовано: 30.03.1981

Авторы: Багиров, Гюлиев, Джавадов, Коджаев, Кулиев, Маргулов, Расулов, Фархадов, Хуако

МПК: B01D 53/26

Метки: газа, осушки, углеводородного

...натрия на катионы водорода. После этого растворДЭГ подается в колонну с анионитомАВ, гце осуществляется замещениеионов хлора на гидроксильную группу.Через фильтр пропускают примерно 40 т ДЭГ в течение суток. Фильтры работают периодически со скоростью подачи раствора 10 т/ч при давлении 6 кг/см 2 и температуре 30 С.Время насыщения 10 ч , время регенерации 13 ч. П р и м е р . Гаэ из газоконденсатО ных скважин в количестве около 14 мпн, нм /сут, подается в сепара 3торы, где от него отделяется основная масса углеводородного конденсата и пластовой минерализованной воды. Степень минерализации этой воды довольно высока н в настоящее время составляет 33 г/л, причем минералиэация воды довольно значительно возрастает во времени.Из...

Номер патента: 766924

Опубликовано: 30.09.1980

Авторы: Хуако, Шнайдер, Щеславский

МПК: B60S 3/06

Метки: автомобиля, мойки, наружной

...пружиной 23, имеющий с однойстороны толкающую шайбу 24, а с другой - полость 25, соединенную с полостью 21 калиброванным отверстием26. В гильзе 15 также имеется калибровочное отверстие 27.На гильзе 15 установлен шкив 28с закрепленным на нем тросом 29.Педаль возврата 7 шаонирно установлена на основании 1, при этом ее 5верхняя часть взаимодействует с проходящими консолями 3 и 4 вертикальных щеток 5, а к нижней части крепится второй конец троса 29,Установка работает следующим образом;Автомобиль заезжает на щетку 5 передней консоли 3 и толкает ее передсобой вместе с консолью 3.При этом задняя щетка 5 под действием веса груза 11, передаваемоготросом 8, прижимается к боковой поверхности автомобиля,При сходе передней щетки 5 с ло-.бовой...

Номер патента: 620339

Опубликовано: 25.08.1978

Авторы: Голодов, Кононенко, Стриженко, Хуако

МПК: B23D 25/04

Метки: движущегося, ножницы, проката, резки

...ножей с разрезаемым прокатом предложенные ножницы снабжены подвижной опорой с индивидуальным приводом, установленной в корпусе с возможностью перемещения в плоскости перпендикулярной к плоскости подачи проката, .направляющие элементы смонтированы на п а верхний и нижний н упорным пояском и по сительно соответствНа фнг. 1 изображ . вид сбоку на фиг. 2 ке А на фиг. 1.620339 фется в 1,5-2 раза, Пропорционально этому уменьщается и число вынужденных остановок ноаниц, работающих на непрерывной линии прокатного производства, для замены ножей. Формула изобретения зей качалки 14 и рычага 15 с тягой 16 основного привода 2.В момент, когда необходимо произвести резку проката 17, система управления ноаницами (на чертеже не показана включает...

Номер патента: 544494

Опубликовано: 30.01.1977

Авторы: Боташев, Кононенко, Хуако

МПК: B21J 7/26

Метки: запирающее, импульсных, камеры, машин, сгорания

...службы запирающего устройства также остается низким.Целью изобретения является увеличение долговечности запирающего устройства.В предложенном устройстве указанная цель достигается за счет того, что на клапане выполнен кольцевой бурт, обхватывающий кольцевой выступ на седле,На фиг, 1 показано устройствоположении; на фпг. 2 - то же,положении.Устройство состоит из седла 1, клапана 2 и пружины 3, установленных в корпусе 4, в котором выполнена камера сгорания 5. На ее седле и клапане имеются выступы 6 и 7, обхватывающие их уплотняющпе поверхности. Над камерой сгорания 5 расположен рабочий цилиндр 8 с поршнем 9.Устройство работает следующим образом.Камера сгорания 5 наполняется топливной смесью, которая затем поджигается. В процессе сгорания...

Номер патента: 539157

Опубликовано: 15.12.1976

Авторы: Калинобродский, Кононенко, Микнис, Стриженко, Укрыньш, Хуако, Шерышев

МПК: F02M 21/04

Метки: двигателя, запирающее, импульсного, типа

...соединения, а на пх поверхностях, обращенцых друг к другу, не находяццхся В зоне 1.Онта 1 та, Вытолнены канавки проекции продольных осей которых на осноВс.ние седла наклонены к наружной окружности седла в сторону, противоположную направлению его навпнчпванця на поршень-клапан.На фиг. 1 схематически изображено предлагаемое устройство; на фиг, 2 - разрез по А- - Л на фиг. 1.В корпусе 1 с ввинченным в него седлом 2помещен поршень 3 с навпнченным на него кольцом 4. На седле и кольце выполнены дополнительные конические поверхности Т с канавками К, проекции продольных осей кото рых на основание седла и кольца наклоненык цх наружным окружностям в сторону, противоположную направленпо пх навпнчпванпя.Работает устройство следующим образом.В...

Номер патента: 532491

Опубликовано: 25.10.1976

Авторы: Ахкамов, Калинобродский, Кононенко, Стриженко, Хуако

МПК: B23D 25/08

Метки: летучие, ножницы, проката, резки

...В этом случае ножам приходится осуществлять дополнительную деформацию материала своими боковыми поверхностями,532491 Аг. Г Ург.Составитель И, ХоптянаяРедактор Л, Лашкова Техред М, Левицкая Корректор Б. Югас Заказ 5545/221 Тираж 1178 ПодписноеЬНИИПИ Государственного комитета Совета Министров СССРдпо делам изобретений и открытий113035, Москва, Ж, Раушская набд. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Происходит и повышенный боковой износножей,Цель изобретения - повысить долговечность ножниц.Для этого в предлагаемом устройствешатун снабжен упругим звеном,Величина потребной линейной деформации упругого звена, по меньшей мере, равна произведению радиуса вращения шарниров шатуна на угол рассинхронизации вращения ножей.На фиг,...

Номер патента: 531673

Опубликовано: 15.10.1976

Авторы: Боташев, Замазан, Кононенко, Стриженко, Хуако

МПК: B23D 25/02

Метки: кромки, металла, обрезки, передней, полосы

...Это позволяет производить резку полосы на любом участке. казано описываемое устройство ожении; на фиг. 2 - устройстхвата полосой выступов; на ент захвата полосой ножей. одержит смонтированные с возхронного вращения ножи 1,связанные с приводом 2 и снабженные режущими кромками 3 и выступами 4.Устройство работает следующим образом.В момент, когда необходимо произвести рез ку, привод 2 вращает ножи 1 до момента соприкосновения выступов 4 с полосой 5. В силу того, что выступы выполнены цилиндрическими, а минимальное расстояние между их внешними рабочими поверхностями равно тол шине полосы, выступы захватываются силамитрения о полосу и катятся по пей. Так как возникающие силы трения значительны, то они без помощи привода 2 разгоняют...

Номер патента: 516557

Опубликовано: 05.06.1976

Авторы: Хуако, Шнайдер, Щеславский

МПК: B60S 3/04

Метки: автомобиля, мойки, наружной

...з крив ощип о шеп ко" нее3- возврат ействуюшей с 1 ричом;юват,и ра ариирио дования,По основному установки для нару содержащие раму горизонтальной р стойки с шарнирн несущими установ поворота на осях со спаренными ве юшей компенсирующий паз атной пружиной.ражена предлагаемая усе; на фиг. 2 -схема раетками при мойке задней иля на фиг. 3 - устаси балансира на фиг.на фиг. 2; на фиг. 5 - фиг. 4.1 етки 5 приводятся во вращение отэлектродвигателей 17. Для подачи водыслужат коллекторы 18 с соплами 19. Автоматический контроль за работой установки осуществляется командоконтроллерами20,В свободном состоянии груз 8 находится в нижнем положении, При этом кривошит7 направлен в сторону груза, а балансир 4 со щетками 5 расположен под угломк направлению...

Номер патента: 503650

Опубликовано: 25.02.1976

Авторы: Кононенко, Стриженко, Хуако

МПК: B23D 25/02

Метки: движущегося, ножницы, обрезки, проката, хвостовой, части

...проката. Ножницы имеют корпус 1 с за крепленными.на нем упорами 2 и осями Э, на которых установлены барабаны 4, снабженные ножами 5 и эксцентричными отно-, сительно осей вращению барабанов шарнир ными осями 6 на которых установлена тига 7, обеспечивающая встречное вращение барабаНа 4, Один из барабанов 4 соединен шарнирно с помощью качалки 8 с сердечником 9 электромагнита 10.Ножницы работают следующим образом, В момент, когда необходимо произвести. 15 резку проката 1 1 (см. фиг. 1), электромагнит 10 через сердечник 9, качалку 8, тягу 7 и барабаны 4 производит встречное вращательное движение ножей 5, сообщая им необходимую скорость движения отно сительло проката 11 в момент их соприкосновения с прокатом, В начальный период внедрение ножей...

Номер патента: 500998

Опубликовано: 30.01.1976

Авторы: Карцев, Хуако, Шнайдер

МПК: B60S 3/04

Метки: автомобилей, мойки

...автомобиля и соединеннои системой тяг с консольными балками,выполненными подпружиненными относительно стоек и наклонными в сторону обмываемого автомобиля, при этом каждая стойка снабжена ограничителем поворота балки, а каждая балка - фиксатором, кинематически связанным с рычагом, жкрепленным на противоположном конце балки и взаимодействующимс кареткои в ее крайнем гОложенигг.На фиг. 1 изображена предлагаемая установка; на фиг. 2 - вид по стрелке А на фиг. 1;на фиг. 3 - разрез по Б - Б на фиг. 2; нафиг. 4 - стойки с вертикальными щетками.На основании 1 смонтированы стойки 2,на которых шарниром 3 закреплены с накло д- (51) М. Кл.2 В 608 3/ОФ "Эодновременно щетка 6 скатывается от центра автомобиля за счет реактивных сил вращения. При этом...

Номер патента: 484104

Опубликовано: 15.09.1975

Авторы: Хуако, Шнайдер, Щеславский

МПК: B60S 3/04

Метки: автомобиля, мойки, наружной

...грузы, а на осях балансиров установлены кривошипы, связанные трособлочной системой с упомянутыми грузами. ными ротационными щетками 6, Балансир 5 соединен с консолью 4 полпоповоротным шарниром 7, оборудован кривошипом 8, связанным через трособлочную систему 9 с подвиж ным грузом 10, размещенным в стойке 3. Консоль 4 соединена со стойкой 3 шарниром 11 и поджимается к обмываемому автомобилю пружиной 12. Щетки 2 и 6 приводятся во вращение от электродвигателя 13 через редуктор 10 14, Для подачи воды служат коллекторы 15с соплами 16. Автоматический контроль за работой установки осуществляется комапдоконтроллерами 17.В свободном состоянии груз 10 находится в 5 нижнем положении, При этом балансир 5 сощетками 6 расположен под углом к...

Номер патента: 434039

Опубликовано: 30.06.1974

Авторы: Бреслер, Карцев, Панков, Хуако, Центральное, Шнайдер, Щеславский

МПК: B60S 3/06

Метки: автомобиля, автомобиля1изобретение, вертикальными, гаражного, известны, мойки, направ, наружной, области, оборудования, относится, раму, рельсах, смонтиросанную, содержащие, установки

...снловы: ццеВ- .Оцилицдро9, и для сохра 1 СцияллОжсния горизонтальной щетки служит паралле лограммцая система О.Перемещение рамы 2 по рельсам 21 на роликах 22 осуществляется от электродвигателя 23 через фрикциош 1 ую муфту 24, редуктор 25 и цепную передачу 20. Подача воды и мою щей жидкости произвотится по горизонтальным коллекторам 27 и рамкам 12. Моющая жидкость находится в баке 28. Для удобства работы установка оборудована эстакадой 29.Обслуживаемы автомобиль въезжает на 0 эстакаду 29 и останавливается перед горизоцтальными щетками 7, находящимися в нижнем положении. Боковые щетки 8 при этом лежат горизонтально навспречу автомобилю и разведены. При нажатии пусковой кнопки щетки 7 и 8 приводятся во вращение в сторону на...
