Ламповый генератор

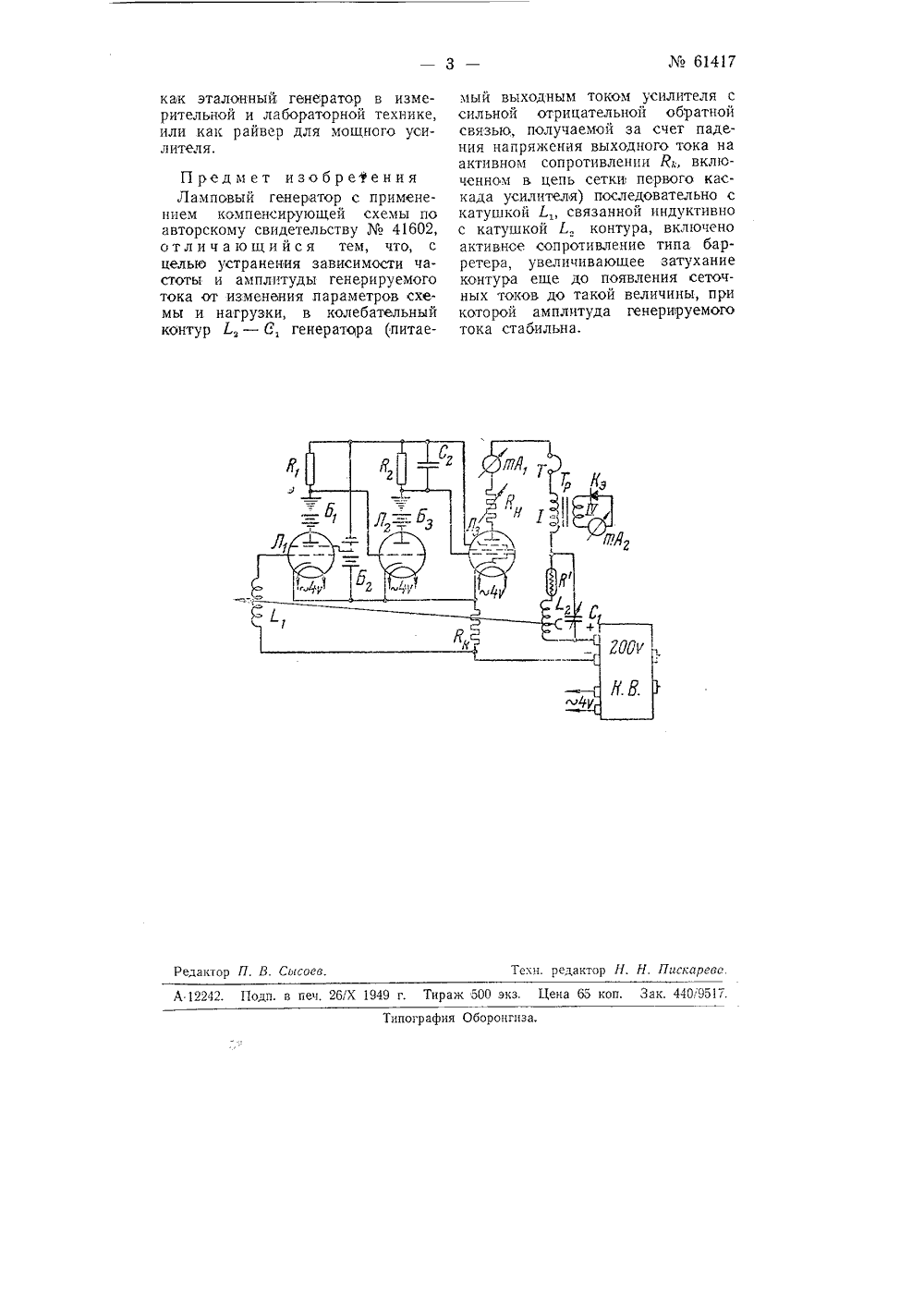

Класс 21 а 4, 8 СССР61417 ОПИСАНИЕ ИЗ ЕТЕН К ЗАВИСИМОМУ АВТОРСКОМУ С ТЕЛЬСТВ Зарегистрировано в Г", Михаило ЛАМПОВЫЙ ГЕНЕРА Заявлено 29 ноября 1939 г. в НКЭП за2787Основное авторское свидетельство за41602 выдано на имя того же автОпубликовано 30 июня 1942 г. авлецие всех высши а. Кроме того, дости ное регулирование ча литуды колебательног можное под х гармоник токгается плавстсты и амп о тока.Это достигается одновременным применением компенсационного способа усиления, описанного в авторском свидетельстве41602, и активного сопротивления с большим температурным коэффициентом для ограчичения амплитуд генерируемых колебаний.На фигуре показана схема предлагаемого генератора.Задающий контур лампового генератора состоит из катушки самоиндукции Е. емкости С, и активного сопротивления Я, с большим положительным температурным коэффициентом. Благодаря этому затухание контура возрастает с возрастанием амплитуды тока в нем. Катушка Е, связана индуктивно с катушкой т.включенной на входе усилителя (в данном случае усилителя постоянного тока, питающегося от батарей и кенотронного выпрямителя К. В.). Электродвижущая сила, возникающая в катушке Естрого пропорциональна производной от силы о 44 Существующие схемы ламповых генераторов основываются на использовании колебательного контура, который состоит из емкости и самоиндукции и включен обычно в анодную цепь электронной лампы, контур сетки которой индуктивно связали с колебательным контуром анода,Такие схемы обладают рядом недостатков: 1) принципиальным недостатком схемы является невозможность получить чистую синусоиду, ибо стабилизация амплитуды тока возможна лишь в результате искажения его формы; 2) величина амплитуды определяется нелинейностями схемы и не может регулироваться в широких пределах; 3) частота генерируемого тока зависит не только от самоиндукции и емкости колебательного контура, но и ог его активного сопротивления, а также от параметров электронной лампы и от напряжения вспомогательного источника, питающего схему.Целью настоящего предложения является обеспечение независимости частоты колебаний лампового генератора от изменения параметров ламп, а также максимально возизобретений Госплана при СНК СССРтока в контуре 1 - С,. Эта ЭДС компенсационным путем преобра-. зуется в пропорциональную силу тока на выходе усилителя, для чего использовано эталонное сопротивление В;, включенное в сеточном контуре первого каскада,Если коэффициент усиления усилителя достаточно велик, то ток, питающий контур Ь, - С, извне, будет пропорционален первой производной от тока внутри контура. В этом случае уравнение свободного состояния системы будет:где р - символ производной повремени;х, - активное сопротивлениекатушки;А - коэффициент пропорциональности между ЭДС вкатушке Е, и током в анодной цепи выходной лампы Л,;М - коэффициент взаимоиндукции катушек Ь, и 1;У - напряжение на конденсаторе СИз уравнения (1) видно, что коэффициент при первой производной может быть сделан равным нулю путем подбора величин А и М. Тогда уравнение (1) превращается в уравнение гармонических колебаний:(Е,С 1 р+ 1)У= О) (2)из которого видно, что частота возникших колебаний оказывается зависимой лишь от двух параметров схемы: Л, и СДля предлагаемой схемы, уравнение (2) и параметры схемы подбираются такими, чтобы сеточные токи отсутствовали.При достаточно большом коэффициенте усиления усилителя форма генерируемой волны прибликается к идеальной синусоиде и оказывается независимой от нелинейности характеристик электронных ламп благодаря наличию отрицательной обратной связи,В отличие от существующих схем изменение активного сопротивления контура Е - С, оказывает влияние лишь на амплитуду колебаний, практически не изменяя их частоты,Изменение параметров усилительной схемы ничтожно влияет на частоту генерации и изменяет только коэффициечт усиления электронной схемы. Из теории же схем с отрицательной обратной связью известно, что прои достаточно большом абсолютном значении этого коэффициента изменения его в широких пределах не изменяют коэффициента, связывающего входное напряжение с выходным током (в нашем случае коэффициента А).Регулирование амплитуды введением активного сопротивления в колебательный контур (при постоянной связи между катушками) в пределах от 1 до 0,11 дает погрешность по частоте порядка 10 - " .Эта схема может быть видоизменена таким образом, что колебательный контур включается в сеточную цепь первого каскада, а катушка Е, - в анодную цепь выходного каскада.В целях стабилизации амплитуды при возникновении генерации, кроме барретера, можно использовать и другие элементы, изменяющие свое сопротивление в зависимости от силы проходящего через них тока, или элементы, сопротивление которых управляется извне и может быть поставлено в зависимость от амплитуды тока генерации. Важно лишь, чтобы включением этих элементов достигалось осуществление основной идеи настоящего изобретения, т, е. чтобы стабильная амплитуда генерации наступала до возникновения сеточных токов в схеме, а следовательно, чтобы вышеуказанная стабилизация определялась исключительно примененным барретером (или его заменителем) и ни в коем случае не сеточными токами.Предлагаемое устройство может быть использовано в практике или6141 Н, Пискарева. Техн,лактор П. В. Сысоев,949 г. Тираж 500 экз, Цена 65 коп. Зак. 440 95 А 12242. Подп. в пен,ипография Оборонги как эталонный генератор в измерительной и лабораторной технике,или как райвер для мощного усилителя. Предмет изобретения Ламповый генератор с применением компенсирующей схемы по авторскому свидетельству41602, отличающийся тем, что, с целью устранения зависимости частоты и амплитуды генерируемого тока от изменения параметров схемы и нагрузки, в колебательный контур 1 - С, генератора (питаемый выходным током усилителя с сильной отрицательной обратной связью, получаемой за счет падения напряжения выходного тока на активном сопротивлении Р, включенном в цепь сетки первого каскада усилителя) последовательно с катушкой Есвязанной индуктивно с катушкой 1,. контура, включено активное сопротивление типа барретера, увеличивающее затухание контура еще до появления сеточных токов до такой величины, при которой амплитуда генерируемого тока стабильна.
