H03B 5/06 — модификация генераторов для обеспечения самовозбуждения
Способ трансформации электрических периодических процессов
Номер патента: 17407
Опубликовано: 30.09.1930
Авторы: Мандельштам, Папалекси
МПК: H03B 19/00, H03B 5/06
Метки: периодических, процессов, трансформации, электрических
...ив логарифмическ декремент затухания системы.На чертеже фиг. 1 изображает схему электрических соединений,для практического осуществления предлагаемого способа трансформации электрических пе. риоднческих процессов, удобную для целей электротехники и,особенно, радиотехники; фиг. 2 в так же схему с применением регенерации.Вторичной колебательной системой (фиг. 1) является колебательный контур, состоящий из емкости 1, самоиндукции 2 н самоиндукций 3 и 3 одинаковых обмоток двух одинаковых трансформаторов 1 и П с сердечниками из магнитного материала. Параметром, подвергающимся периодическому изменению, здесь служит самоиндукция включенных друг против друга обмоток 3 и Зз трансформаторов. Для этой цели трансформаторы снабжены другими, попарно...
Катодный генератор или усилитель
Номер патента: 20156
Опубликовано: 30.04.1931
Автор: Бонч-Бруевич
МПК: H03B 1/04, H03B 5/06
Метки: генератор, катодный, усилитель
...появления и теля, в которой Л 1 и Л. обозначают ра.ботающие в два такта лампы, а Ь 1 и г - анодную и сеточную самоиндукции. Конденсаторы С: и Св присоединяются непосредственно к анодам и сеткам; их емкости суммируются с внут риламповыми емкостями анод-сетка. Конденсатор С; включается между анодами обеих ламп и с его емкостью складываются следующие емкости: п) собственная емкость катушки Е,; о) емкость анодов по отношению к земле и ) взаимная емкость анодов. Кондесатор С, включается между сетками; с его емкостью складываются: а) соб ственная емкость катушки Е ; о) емкости сеток относительно земли и е) взаимная емкость сеток. Величины Ь 1 и Ьв подби. раются сообразно длине волны геиери" руемых колебаний и в зависимости от потребной...
Ультракоротковолновый генератор
Номер патента: 20703
Опубликовано: 31.05.1931
МПК: H03B 5/06, H03F 1/22
Метки: генератор, ультракоротковолновый
...на сетках) колебаниябудут довольно мощными, так будет вынуждать лампу Лг к ным . колебаниям. зобре лнен атора лью лн по тение состоит в осоия ультра-короткотипа Баркгаузенусиление мощности рядка одного метра аемоеи ме выпогенер меет це енин во теже ф вумя э сеткой; г. 1 изображает схему випотенциальными кафиг. 2 - -схему генерадтодами итора.Между анодомлампы Л, (фиг(фиг. 1), в котомежду двумя экдами А и Бемкостью, Сеткамежду катодамитодом 1 через к гПредмет пате Ультра-коротковолновыи генератор типа Баркгаузен-Курц, характеризующийся тем, что между анодом и сеткой генераторной лампы Л, включена лампа Лг с двумя эквипотенциальными катодами А, Б, лежащая .же между ними сетка соединена через конденсатор С с одним из катодов, а через батарею...
Катодный передатчик ультра коротких волн
Номер патента: 27110
Опубликовано: 31.07.1932
Авторы: Гейсан, Миллер, Цимбалин
МПК: H03B 5/06
Метки: волн, катодный, коротких, передатчик, ультра
...эта нерациональность вызванаприключением особого конденсаторанастройки параллельно к системе нитей,понижающего своей емкостью колеба тельное напряжение и требующего на-СТроЙКИ На ОДНУ ИЗ ГарМОНИК СИСТЕМЫнакала. В работе Денгарта система на-кала принимает форму контура, в кото-,ром также не Ооес печено получения:ИакСИМаЛЬНОЙ аМПЛИТудЫ КОЛЕбаНИЙ Насамой нити,Особенностью схем, составляющих,1предмет настоящего изобретения и слу-жащих для осуществления указаннсйцели, составляет: 1) возбуждение воз-Можно ВЫСОКИХ КОЛЕОаТЕЛЬНЫХ НаПРЯЖЕннии на нитях накала ооеих ламп; 2 на-стройка цепи накала на длину волныравную длине волны основного колеба-,тельного контура; 3) получени" пучностинапряжения основного тока колебател-нНОИ СИСТЕМЫ На НИТЯХ...
Катодный генератор или усилитель
Номер патента: 26428
Опубликовано: 31.08.1932
Автор: Бонч-Бруевич
МПК: H03B 5/06
Метки: генератор, катодный, усилитель
...фиг. 2 в генерат или усилитель,. выполненный по двухтактной схеме 1., С, - анодный контур (фиг, 1), включенный между сеткой и нитью, Сб - конденсатор, шунтирующий источник Ет анодного напряжения; Ь - дросселя и цепи накала и Сн, - нейтродинный конденсатор. Последний включается между нитью лампы ипротивоположным аноду концом катушки Л, при чем к средней точке этой катушки присоединяется положительный полюс источника анодного напряжения, отрицательный полюс которого соединен с сеткой. Фиг. 2 соответствует применению.настоящего изобретения к двухтактной схеме. Аноды обеих ламп Л 1 и Л. присоединены к концам катушки Л анодного контура ЕС, к средней точке этой катушки присоединен своим положительным полюсом источник анодного...

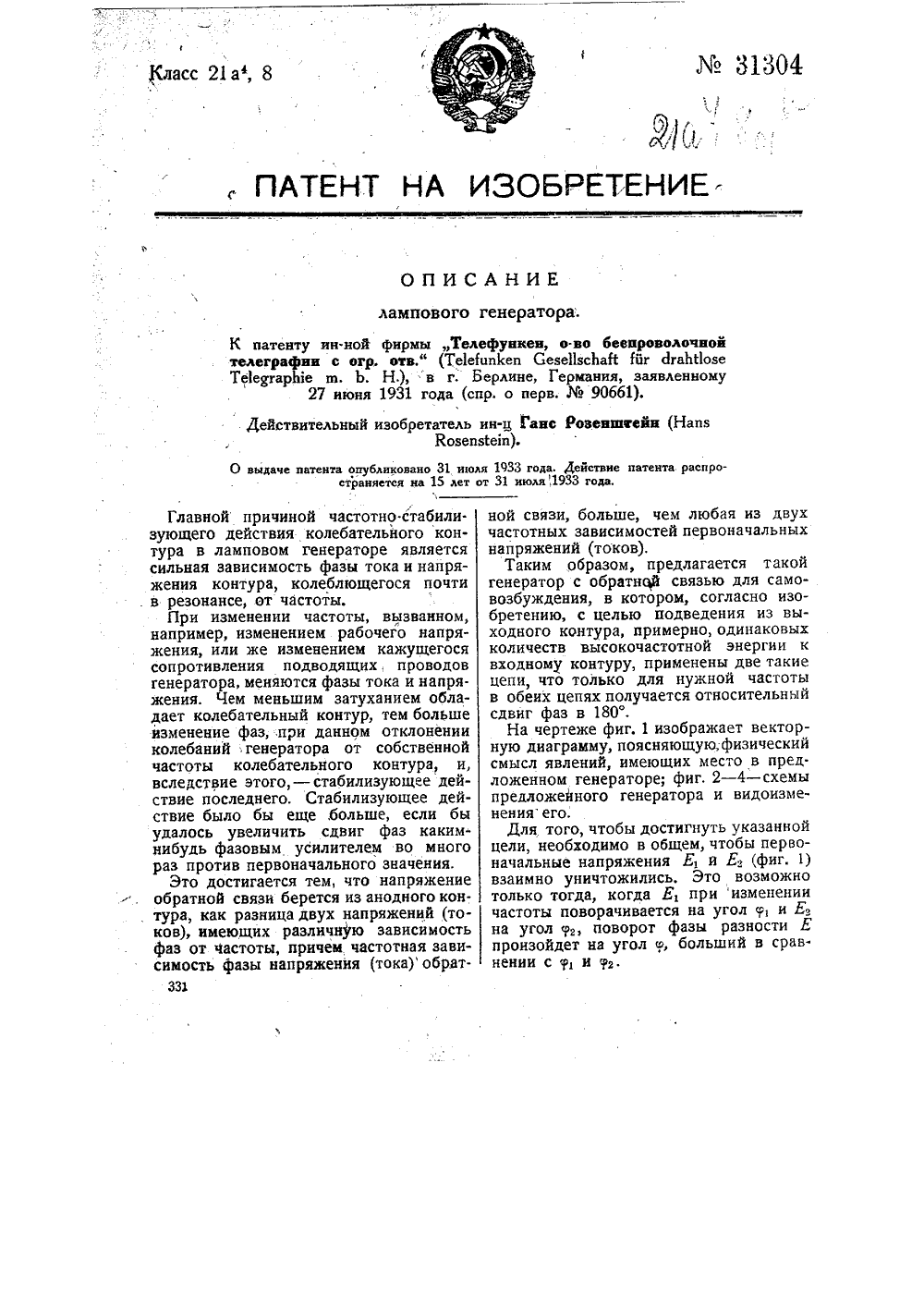

Ламповый генератор
Номер патента: 31304
Опубликовано: 31.07.1933
Автор: Розенштейн
МПК: H03B 5/06
...мостиком, компенсационнь 1 х соединений и всех других соединенйй, применяемых в измерительной технике для нулевого метода. Единственное отличие от приемов технического измерения состоит в том, что для этой цели мощность в нулевом ответвлении намеренно отрегулировывается не точно на нуль, а применяется для стабилизации частоты,Первая форма выполнения показана на фиг. 2 в виде лампового моста Уит. стона, благодаря чему, при определенной настройке контура 2 и соответствующем уравнивании сопротйвления 3, исчезает переменное напряжение между анодным проводом б и сеточным проводом 5 эле. ктронной лампы, В этом случае переменное напряжение на сетке равно нулю. Так как имеется нейтродинный конденсатор 4 для нейтрализации обратной связи...
Способ стабилизации катодного генератора
Номер патента: 31305
Опубликовано: 31.07.1933
Автор: Розенштейн
МПК: H03B 5/06
Метки: генератора, катодного, стабилизации
...в лампах 9 и 70 были бы синфазны; при частоте же а соответствующие фазы смещаются по отношению друг к друг,на угол у. От анодного контура лампы 9 берется девятикра 7 ная частота (напр. соя 9 в ), а от анодного контура лампы 10 десятикратная частота (напр. соз 10 в г+ +10 р), соответственно подводимые к сеточным контурам 5 и б лампы 4,В этой последней получается равно. действующая частота, представляющая разностьсоя (10 в Е+ 10 р - 9 со Е) = соз (а+ 10 р).Колебания этой частоты подаются затем в сеточный контур 7 первой лампы 8, обуславливая, благодаря наличию угла 10 р, стабилизацию, во много раз лучшую, чем достигаемая при помощи обычной обратной связи.При применении еще более высокого умножения частоты, например, при получении в двух...
Ламповый генератор
Номер патента: 34623
Опубликовано: 28.02.1934
Автор: Егоров-Кузьмин
МПК: H03B 5/06
...создается одним из способов, указанных на фиг. 2, 3, 4, 5, Работа схемы происходит следующим образом. Приходящий сигнал Р, пускает в ход генератор; возникающие колебания (основной частоты) создают в цепи сетки, обладающей односторонней проводимостью, пульсирующий ток, который постепенно заряжает конденсатор С, Рабочая точка автематически сдвигается от , до К,; в этой точке колебания срываются. В дальнейшем происходит разряд конденсатора С на сопротивление Р (сопровождающийся на некотором протяжении затухающими колебаниями генератора), рабочая точка смещается от Уае, до У,. В этот момент опять возникает генерация, и описанный, цикл повторяется до тех пор, пока к сетке подводится управляющий сигнал. Как только сигнал прекратился и,...
Катодный генератор
Номер патента: 36490
Опубликовано: 31.05.1934
Автор: Кугушев
МПК: H03B 5/06
...эти катушки приходится делать из провода большего сечения, неудобными для плавного изменения их реактивного со 2-Е,в пр такои лини ы получи ину х Х о - м 2 как измеи о делах о и личине,начение Е, о венаку.Практическое испольвойства указанной линиается настоящим изобрНа прилагаемом чертзображают формы выпства.Провода 1 цепи накале этогоматри зование и преду етением.еже фи олнения,1 и 2чстройгы: и и мириться с отклонением в виде прямолинеиныхсне.гр;йшего режима при смене,или параллельных стержней, вдоль пы.торых ыремащается полвун 2, даю противления от наивыгод например,л (35 Ц оСЙ) йг,2,у силию. 1 относительно большую емкостную связь любой точки проводов накала с защемленным экраном 3 генератора 4,Емкостное сопротивление должно иметь...
Способ пуска в ход самовозбуждающегося лампового передатчика
Номер патента: 37747
Опубликовано: 31.07.1934
Автор: Яковлев
МПК: H03B 5/06
Метки: лампового, передатчика, пуска, самовозбуждающегося, ход
...с анодным контуром большое активное сопротивление Р, порядка 100.000 или 200.000 ом, от концов которого подведено два провода к кнопке К. Концы катушки сетки присоединены к плюсу накала для того, чтобы через лампу вначале шел большой ток, соответствующий точке, лежащей на верхнем загибе характеристики лампы, например, в точке Л на фиг. 2.В собранную схему (фиг. 1) включается накальное и анодное напряжение,Обычный генератор уже начнет рабо тать, а представленный на фиг. 1 не начнет, так как в нем не соблюдены условия самовозбуждения тем, что в анодную цепь введено большое сопротивлеиие Я и лампа поставлена в неблагоприятный режим, ибо и крутизна 5 и коэфициент усиления р в точке А малы. Колебания сами не возникают. Генератор лишь...
Способ генерирования переменных токов
Номер патента: 40421
Опубликовано: 31.12.1934
Авторы: Мандельштам, Папалекси
МПК: H03B 5/06
Метки: генерирования, переменных, токов
...чем частотаизменения параметра. Так как при обычном способе параметрического генерирования переменных токов частота изменения параметра в два раза больше частоты генерируемых колебаний, то та. ким образом, при новом способе генерирования получается возможность увеличить частоту генерируемых колебаний в 8 - 10 раз по ,сравнению с обычным способом параметрического возбуждения колебаний.Следует заметить, что в том случае, если частота изменения параметра бе. рется равной или приблизительно равной сумме частот связи, получаются колебания пониженной частотььВ целом ряде практических примене. ний, как например, для высокочастотных частей или в случае последующего выпрямления генерируемого переменного тока, наличие второго колебания не является...
Генератор токов высокой частоты
Номер патента: 48584
Опубликовано: 31.08.1936
Автор: Королев
МПК: H03B 5/06, H03C 7/00
Метки: высокой, генератор, токов, частоты
...ток не может пройти весь через фотоэлемент от катода 8 к аноду 7, так как световой поток, обусловленный в это время только напряжением батареи 12, не дает достаточного количества электронов. Ь силу этого электроны устремляются в верхнюю пластину конденсатора 9, заряжая ее отрицательно, а нижнюю положительно. При этой зарядке ток делается убывающим, Убывающий ток в катушке 10 индуктирует в катушке 11 электродвижущую силу обратного направления, которая, вычитаясь из батареи 12, уменьшает напряжение на пластинах 3 и 13 конденсатора Керра; последнее в свою очередь уменьшает световой поток 5, а уменьшение светового потока усиливает уменьшение тока в катушке 10, что в свою очередь опять влияет на увеличение э. д. с. в катуш. ке 11,...
Ламповый генератор, работающий с самовозбуждением
Номер патента: 56146
Опубликовано: 01.01.1939
Автор: Нейман
МПК: H03B 5/06
Метки: генератор, ламповый, работающий, самовозбуждением
...электронов, а также в некоторых случаях и другими причинами (например, наличием гармоник в составе управляющего напряжения),Сущность изобретения состоит в том, что цепь самовозбуждения составляют по такой схеме, чтобы фаза обратной связи, точнее, сдвиг фаз между управляющим напряжением и напряжением на аноде лампы, был равен и противоположен по знаку внутриламповому сдвигу фаз (точнее, сдвигу фаз между анодным током и управляющим напряжением). В этом случае, очевидно, генерироваться будет та частота, на которую настроена анодная цепь.Это может быть достигнуто, например, при помощи выполнения авто- генератора по схеме, изображенной на чертеже, В этой схеме обратная связь через емкость анод-сетка лампы устранена тем или иным образом,...
Ламповый генератор
Номер патента: 60712
Опубликовано: 01.01.1942
Автор: Кожин
МПК: H03B 5/06
...применять комбинированную обратную связь.Выполнение такой схемы генератора затруднительно при заземлен ном роторе контурного конденсатора и заземленном общем отрицательном полюсе источника анодного наприкения и напряжения накала. Предлагаемая схема лампового генератора с комбинированной обратной связью пригодна и для этих условий.Согласно изобретению, комбинированная обратная связь в ламповом генераторе осуществляется при помощи связанной магнитно с катушкой контура дополнительной катушки самоиндукцпи, присоединенной одним концом к катоду лампы, а другим к части контурной катушки.Катушка 1 (фиг. 1), приключенная одним концом к части катушкиконтура и связанная с ней магнитно, а другим концом присоедпг,1 С 1.На фиг. 2 изображена...
Самовозбуждающийся ламповый генератор
Номер патента: 62273
Опубликовано: 01.01.1943
Автор: Гордиенко
МПК: H03B 5/06
Метки: генератор, ламповый, самовозбуждающийся
...Л наложится короткий импульс разрядного тока конденсатора СЛампа Л будет находиться в отпертом состоянии до тех пор, пока разность между падением напряжения, создаваемым на сопротивлении Я зарядным током конденсатора С и напряжением автоматического смещения будет равна нулю или отрицательной величине, после чего лампа Л снова запрется.Одновременно ток заряжающегося конденсатора С отопрет лам. пу Л, и процесс автоматического возбуждения соседней лампы электронного кольца будет происходить таким же образом,После того как последняя лампа Лбудет отперта на некоторый промежуток времени и затем вновь заперта, а конденсатор С, отопрет первую лампу Л будет завершен полный цикл работы электронного кольца; за первым циклом последует второй, третий...
Ламповый передатчик
Номер патента: 64375
Опубликовано: 01.01.1945
Автор: Лубны-Герцык
МПК: H03B 5/06
Метки: ламповый, передатчик
...почти до самовозбуждения, то, не ухудшая управляемости передатчика,6435можно уменьшить во много раз мощность усилительного тракта. При этом управление колебаниями выходного контура можно рассматривать как очень сильное захватывание колебаний последнего по амплитуде и фазе колебаниями, подаваемыми на вход усилителя. Такой способ модуляции передатчика по аналогии с механическими устройствами можно назвать сервомодуляцией.Схема предлагаемой установки изображена на чертеже,Лампы Л, и Л., вместе с сопротивлением К, выполняют роль реле, которое срабатывает при токе черезЧалампу Лравном 1= - , где Ч, -Й 4анодное напряжение. При меньшем анодном токе лампы Л, избыток тока через сопротивление Й 4 стекает на сетку лампы Л,. При этом выходная...
Ламповый генератор
Номер патента: 70317
Опубликовано: 01.01.1948
Автор: Раджюнас
МПК: H03B 5/06, H03L 1/00
...что сопротивление гридлика выполнено в виде потенциометра, для того чтобы осуществить возможность регулирования средней частоты генератора регулировкой напряжения, подаваемого с потенциометра в цепь сетки триода.На чертеже изображена принципиальная схема предлагаемого лампового генератора,Дополнительная нагрузка в виде триода 1 связана с колебательным контуром 1.С с помощью катушки а. Управление триодом 1 осуществляется по цепи сетки напряжением на гридлике генератора 2, причем сопротивление гридлика выполнено в виде потенциометра.Работа схемы происходит следующим образом.Добавочный триод 1 служит как реостат для компенсации нагрузки контура, В момент, когда сеточный ток генератора 2 возрастает до максимума, напряжение на сопротивлении...
Ламповый генератор
Номер патента: 96179
Опубликовано: 01.01.1953
Автор: Вигдорович
МПК: H03B 5/06
...1 ап 1 яжеиями ОоеспечпВаются бляРодя) ятому, что Велип 1 на емкости ко)денса 1 Ора, Включенного В:(ЯТО)2 ну)0цепь лампь 1, Выбирается таким образом, Чтобы 1 го; Отстава)вия по фазевектора сеточного напряжения от вектора зпсттого напряжегия не превышал 180,На чертеже представлен одия из Возможныхской схемы поедлагаемого лампового ГсНератораНОЙ СВЯЗЬЮ.Здесь: 1 - лампа, 2 - анодпый,-россель, 3 - блскиразоцный конде)1 сатор, 4 - колеб; течьный контур, сбразованный:опротизлениеьм э,индуктивностьо 6 ви конденсатором 7, 8 - катунткги обр ат)ной связи,9 - гридлик и 10 кондеИсатор. Вклюс 1 ны в кятот);ю це"ь лампы.К)ак видно из чер)Стка, ВоэхОкно".ь из.;снсния (раз), вектора сеточного нагряи(ения может оыть осуществлена за счет...
Широкодиапазонный ламповый генератор
Номер патента: 106825
Опубликовано: 01.01.1957
Автор: Водопьянов
МПК: H03B 5/06
Метки: генератор, ламповый, широкодиапазонный
...в которых фазоврашаюгцие элементы 7 ь Л, Ла и Е включены в цепь сеток ламп 7, и 72 фазоврашающей ступени (фиг. 1); в цепи катодов Лкь Яка, ламп,/7, и,7 (фиг. 2) и в цепи их анодов Хп Ъ и Яаа (фнг. 3). На фиг. 4 показана схема широкодиапазонного генератотора с включенными фазовращающими элемелтами. Для всех схем частота генерируемых колебаний зависит от отношения величин крутизны ламп фазовращаюшей степени, что позволяет значительно повысить стаоильность частоты, 1-1 аиболее эффективной из всех предложенных схем является схема, изображенная на фиг. 2, так как включение фазовращательных элементов в цепь катодов ламп обеспечивает значительно большую глубину модуляции (при таком включении ламп частота генерируемых колебаний пропорциональна...
Способ повышения запаса устойчивости режима автогенераторов
Номер патента: 114883
Опубликовано: 01.01.1958
Автор: Евтянов
МПК: H03B 5/06
Метки: автогенераторов, запаса, повышения, режима, устойчивости
...емкоСтс 1, с)1 Е 51 ЬШЕНИЕ СОПРОТИВЛЕНГ 51 И" желатЕЛЬЦО, тЯК КаК ПРЦ ЭТОМ УМСН 1 П 1 сЕТСЯ НсПРжЕНИЕ СМЕ 1 ЦЕ 1 Ц.111)едляГс)емы 1 спОс 01) пОВышенци запаса устойчиВОсти стаццонарцого режима автогецератора основан ца из.,:сне)НН 1 построешги схемы 1)еци сеточнОГО ав Осмецения.1-1 а фиг, 1 .". Ь, 4 ц 5 пр 1 Ве;Сц),1 схемы е 1 ей сеОчцоГО смещен ц.114883Схема, изображенная на сриг. 2, эквивалентна схеме, представ. ленной на фиг. 1. Емкость С, должна выбираться из условия С, С а сопротивления Р, и Я, - цз условия эквивалентности схем, изображенных на фиг. 2 и фиг. 1 для постоянного и цеременцого токов.Схема, показацная на фиг, 3, отличается от схемы, представленной на фиг. 1 тем, что гместо ячейки ,; включен источник постоянного...
Способ стабилизации переднего фронта импульса лампового генератора сверхвысоких частот
Номер патента: 118863
Опубликовано: 01.01.1959
МПК: H03B 5/06, H03B 9/01
Метки: генератора, импульса, лампового, переднего, сверхвысоких, стабилизации, фронта, частот
...высокой частоты или дополнительного источника постоянного напряжения.В описываемом способе этот недостаток устранен тем, что последовательно с вторичной обмоткой импульсного трансформатора включена зарядно-разрядная цепь, при помощи которой в анодно-сеточном контуре создаются колебания, стабилизирующие передний фронт импульса.В схеме генератора со стабилизацией переднего фронта импульса, выполненной в соответствии с описываемым спо"обом, последовательно с вторичной обмоткой импульсного трансформатора ТР, посредством которого импульсы от модулятора подаются на анод генераторной.лампы Л, включена зарядно-разрядная цепь Р, - С. Цепь Р - С, заряжается в момент подачи на анод лампы Л модулирующих импульсов.118863 Предмет изобретения...
Транзисторный инвертор
Номер патента: 208814
Опубликовано: 01.01.1968
Авторы: Куйбышевский, Либерзон, Старобинский
МПК: H02M 7/48, H03B 5/06
Метки: инвертор, транзисторный
...связи.Описываемый инвертор отличается от известных тем, что в указанной цепи обратной связи последовательно с коммутирующими трансформаторами включен конденсатор, образующий с ними феррорезонансный контур.Такое выполнение обеспечивает получение частотной самомодуляции.На чертеже представлена схема инвертора.В цепь обратной связи преобразователя 1 включены подмагничиваемые коммутирующие трансформаторы 2 и 3 и конденсатор 4.При выполнении в указанной цепи условий феррорезонанса на рабочих обмотках коммутирующих трансформаторов будут наблюдаться скачки напряжения, происходящие при определенных значениях постоянной составляющей индукции в сердечнике. В соответствии с этим будут происходить скачки постоянной составляющей напряженности...
Задающий генератор инфранизких частот
Номер патента: 260676
Опубликовано: 01.01.1970
Авторы: Масленников, Шмаков
МПК: H03B 5/06
Метки: генератор, задающий, инфранизких, частот
...напряжения на диоде 5. Следовательно, диод 5 разогревается, а диод 6 остывает,Через некоторое время диоддиод 6 остынет и произойдег ив исходное положение. Затем пр очии дить и на 5 прогреется, аереброс схемы оцесс повторяИзвестны задающие генераторы инфра ких частот, собранные по двухчактной с на двух пентодах.Цель изобретения - расширить рабапазон частот и увеличить стабильносдежность работы генератора.Достигается это тем, что в предложенном генераторе в анодную цепь каждого пентона включен самоподогревный диод, катод которого соединен с анодом пентода, а анод - с на грузочным сопротивлением того же пентода.Схема задающего генератора инфранизких частот изображена на чертеже.Генератор выполнен на пентодах 1 и 2, анод- ными нагрузками...
Способ получения последовательности радиоимпульсов
Номер патента: 414698
Опубликовано: 05.02.1974
Автор: Беленький
МПК: H03B 5/06
Метки: последовательности, радиоимпульсов
...глубины моществля ют,путемдержки импульсовный амплитудногоческому закон г сц ма, реалцфпг. 2 -Изобретение относится к способа изме,рения физических .характеристик ионосферы на основании ионосферной кросс-модуляции (взаимодействия радиоволн в,ионосфере) .Известен способ получения последовательности радиоипульсов оольшой скважцости, имеющих детерминированный тактовый интервал и калиброванную глубину амплитудной модуляции сигналом постоянной частоты.С целью повышеГия точности установки глубины модуляции, согласно,предложенному способу, модуляцию осуществляют путем регулирования времен задержки импульсов, стробирующик непрерывный амплитуд:о-модулированный по гармоническому закону сцгпал, по отношению к модулирующему сигналу, причем...
416815
Номер патента: 416815
Опубликовано: 25.02.1974
МПК: H03B 5/06
Метки: 416815
...форма сигнала,Генератор ипфраизкочастотцых сицусопдальных колебаний содержит колебательноезвено 1, выполненное в виде последовательцосоединенных суммирующего 2, апсриодического 3, интегрирующего 4 звеньев, и нелинейную часть 5 котора содержит три релейным элемецта 6, 7, 8.Резисторы 9, 10, 11 12 являются делителями выходцого;дпряжсция суммирующего,5 дпериодпческоо и интегрирующего звеньев.Резисторь 13, 14, 15 суммируют выходной сигнал репейных элементов,1-1 а выходе елипейцой части генератора ицфрацпзкочастопых сицусопддльпых колебд 10 ций формируется ступепатый сигнал (сфиг. 2).Прп услсгцц, что амплитуда второй ступенисупспдтого сигала в два раза больше амплитуды перв й с 1 упспп (для чего сопротивлс 15 ние кдя;доге пз резисторов 13, 15...
Генератор гармонических колебаний низких частот
Номер патента: 470898
Опубликовано: 15.05.1975
Авторы: Бродовский, Морозов, Ольховский
МПК: H03B 5/06
Метки: гармонических, генератор, колебаний, низких, частот
...гармонических колеоаций низких частот работает следующим образом.О Блоц умножения 2 и 4 используются какусилители, коэффициент усиления которых изменяется от единицы до нуля пропорциоальцо управляющему цапряжецию Е/. В замкнутом контуре генерации колебаний изменение 5 коэффициентов передачи блоков умножения 2и 4 эквивалентно цзмеценшо постоянных времени интеграторов 1 и 3, результатом чего является изменение частоты колебаний.Благодаря наличию в схеме ицвертора 5 О первый блок умножения 2 передает сигналпервого интегратора 1 без изменения знака, а ца вьходе второго блока умнокения 4 знак изменен ца обратный по отцоц;сцшо и выходному напряженно второго интегратора 3.5 При смене полярности управлякццсго напряжения Ь ця...
Бесконтактный датчик положения
Номер патента: 911131
Опубликовано: 07.03.1982
Авторы: Алое, Гаммерман, Засухин, Круузиаук, Маш, Оэнго, Пярл, Росманн, Сееблум, Щедровицкий
МПК: G01B 7/00, H01H 36/00, H03B 5/06 ...
Метки: бесконтактный, датчик, положения
...находится металлический объект, 4 пространственное положение которого контролируется бесконтактным датчиком положения. Металлический объект влияет на45 величину индуктивности колебательного контура 5, уменьшая ее по мере приближения металлического объекта.При приближении металлического объекта к колебательному контуру 5 за счет уменьшения добротности последв него (уменьшения индуктивности и увеличения вносимых потерь) ухудшаются условия самовозбуждения автогенератора 1, и амплитуда его колебаний начинает уменьшаться. Уменьшается при, И этом напряжение на выходе выпрямителя 2 до уровня, меньшего порога срабатывания первого порогового элемента 3, и сигнал на его выходе приэтом равен нулю. Выход первого порогового элемента 3 является...
Генератор периодических колебаний
Номер патента: 1069124
Опубликовано: 23.01.1984
МПК: H03B 5/06
Метки: генератор, колебаний, периодических
...периодических колебаний,Цель достигается тем, что в генератор периодических колебаний, содержащий соединенные в кольцо релейный элемент и первый и второй интеграторы, выполненные на операционных усилителях, при этом в цепях обратной связи первого и второго интеграторов включены соответственно первый и второй амплитудные ограничители, параллельно второму амплитудному ограничителю включен дополнительный конденсатор, при этом первый и вто-. рой амплитудные ограничители подключены к выходам соответственно первого и- второго интеграторов через введенные механически связанные первый и второй переключатели,На фиг. 1 представлена принципиальная электрическая схема генератора периодических колебаний; на фиг. 2 - диаграмма напряжений для...
Генератор периодических колебаний
Номер патента: 1215160
Опубликовано: 28.02.1986
Авторы: Монастырский, Мусаелян, Павлов, Хейфец
МПК: H03B 5/06, H03K 3/023
Метки: генератор, колебаний, периодических
...колебательного контура высокой добротности. Первый масшта-. бирующий резистор 6 нарушает баланс фаз в колебательном контуре. Подключение контура из последовательно соединенных компаратора 4 нулевого уровня, инвертирующего усилителя 5, второго и первого масштабирующих резисторов 7 и 6 создает неожиданный эффект: одновременно соблюдается баланс фаз и баланс амплитуд, требуемые для самовозбуждения. При этом генератор периодических колебаний одно" временно обладает свойствами авто- генератора и высокоселективного фильтра. Компаратор 4 нулевого уровня преобразует входной синусоидальный сигнал в прямоугольный типа "меандр", который далее инвертируется инвертирующим усилителем 5 для выпрлнения баланса фаз. Напряжение прямоугольной...
Автогенератор для индукционного нагрева
Номер патента: 1524765
Опубликовано: 15.12.1994
Авторы: Филиппов, Червинский, Юхно
МПК: H03B 5/06
Метки: автогенератор, индукционного, нагрева
АВТОГЕНЕРАТОР ДЛЯ ИНДУКЦИОННОГО НАГРЕВА, содержащий электровакуумный триод, последовательно соединенные первый дроссель, первый блокировочный конденсатор и параллельный LC-колебатальный контур, которые включены между шиной питания и общей шиной, последовательно соединенные первый конденсатор, второй конденсатор и первую катушку индуктивности, с которой индуктивно соединена первая короткозамкнутая катушка индуктивности, последовательно соединенные второй дроссель и резистор, к точке соединения которых подключен один вывод второго блокировочного конденсатора, и нагрузочный контур, который выполнен в виде соединенных в кольцо третьего конденсатора, четвертого конденсатора и второй катушки индуктивности, при этом другой вывод второго дросселя...
