Номер патента: 119633

Опубликовано: 01.01.1959

Автор: Журавлев

МПК: B23K 11/24, H01H 36/00, H02M 5/16 ...

Метки: частоты

...из этих дросселей расположен на ярме сварочного трансформатора, а второй вне зоны действия магнитного поля трансформатора.При нормальной работе сварочного трансформатора, когда внешнее магнитное поле трансформатора невелико, равновесие моста не нару119633 шается и напряжение на его диагонали мало или равно нулю. Трансформатор 7 не подает пики синхронизации на лампы триггера.При насыщении магнитопровода сварочного трансформатора вследствие протекания сварочного тока в одном направлении изменяется сопротивление дросселя, расположенного на ярме сварочного трансформатора, и равновесие моста нарушается. На его диагонали появляется напряжение, и трансформатор 7 подает напряжение синхронизации на лампы триггера. В результате срабатывания...

Номер патента: 119635

Опубликовано: 01.01.1959

Авторы: Аксельрод, Зайцев

МПК: B23K 11/24, G04F 10/04, H02M 5/25 ...

Метки: импульсов, отсчета, прибор, сварочного

...окончании протекания сварочного тока поляризованное реле Ря Предлагается прибор для отсчета импульсов сварочного тока при контактной сварке. Известные приборы, содержащие счетную схему на безнакальных тиратронах, имеют недостаточную точность и недостаточ но широкий диапазон измерений. Для устранения указанных недостатков предлагается во входном устройстве прибора применить удвоитель частоты, а для включения и выключения прибора использовать поляризованное реле, включенное в сварочную цепь,Принципиальная электрическая схема прибора представлена на чертеже.Счетная схема прибора содержит два ряда безнакальных тиратронов Л 1 - Лы и Лд - Л 2 з, например, типа МТХ. Генератор управляющих импульсов содержит лампу Лз, сопротивления Р 1 - Ж и...

Номер патента: 120254

Опубликовано: 01.01.1959

Автор: Шейнкар

МПК: H02M 1/06, H02M 7/12

Метки: выпрямителей, запирания, ионных, управляемых

...путем ооеспечения одновременного погашения всех вентилей выпрямителя,На фиг. 1 изображена схема заряда конденсаторов от однотактного выпрямителя; на фиг. 2 - то же от выпрямителя, собранного по мостовой схеме,Конденсаторы С, и С 2, предназначенные для гашения вентилей выпрямителя, заряжаются от того же выпрямителя через сопротивления Л, и Яз (или дроссели) соответственно. Напряжение иа этих конденсаторах, равные на каждом напряжению выпрямителя, при зажигании вспомогательного вентиля Л, (фиг. 1) или Л 2 (фиг. 2) суммируются и прикладываются к полюсам выпрямителя, Между полюсами выпрямителя будет при этом действовать разность двух включенных навстречу напряжений (напряжения выпрямителя и напряжения на конденсаторах), равная значению...

Номер патента: 120255

Опубликовано: 01.01.1959

Автор: Михайлов

МПК: H02M 1/04

Метки: фазосдвигающее

...лампы 3 и дифференцирующей цепочки, содержащей активное сопротивление 4 и емкость б.Регулирование ширины импульсов производится путем изменения сопротивления лампы б, включенной между сеткой выходной лампы 2 триггера и плюсом анодного источника тока. Эта лампа используется в качестве переменного активного сопротивления и регулирует постоянную времени цепи конденсатора 7, подключенного к сетке лампы 2.Импульсы положительной полярности, получаемые от лампы 2, соответствуют переходу схемы в неустойчивое состояние, а импульсы отрицательной полярности - возвращению схемы в устойчивое состояние.Сдвиг между. положительным и отрицательным импульсами, т. е, продолжительность неустойчивого состояния триггера, определяется120255 постоянной...

Номер патента: 120573

Опубликовано: 01.01.1959

Автор: Болотин

МПК: H02M 1/04

Метки: тиратроном

...сопротивление б. В катодную цепь параллельно нагрузке б включен потенциометр 7, движок которого устанавливается в такое положение, чтобы напряжение, снимаемое с потенциометра, было равно или меньше напряжения управляющего импульса. При этом благодаря наличию германиевого диода 8 ток через катушку реле 3 не протекает до тех пор, пока на входе действует управляющий импульс.В момент прекращения подачи входного управляющего иМпульса к катушке реле 3 прикладывается часть напряжения, снимаемого с потенциометра 7. При этом реле срабатывает, кратковременно. разрывая контактами 2 анодную цепь тиратрона, После. погашения тнратрона реле 3 возвращается в обесточенное состояние, при котором его контакты 2 нормально замкнуты.120573 Параллельно...

Номер патента: 120585

Опубликовано: 01.01.1959

Автор: Грабовецкий

МПК: H02M 1/04, H02M 7/12

Метки: вентилями, ионными, преобразователя, сеточного

Номер патента: 120586

Опубликовано: 01.01.1959

Автор: Кощеев

МПК: H02M 7/48

Метки: инвертор, последовательный

...энерпш. Затем ток в контуре снова изменяет направлс 11 ис, и на упр 51 вляОшуО сетку ВЬИ 1 т 11 ля 4 подастс 5 пог 10 ж 11 т лыОс 1- пряжсние, что вызывает зажигание вентиля 4 и Возвр 2 щение через псГО энерГии, запасепе 10 Й В емкости 6, Ооратно к источнику пит 2 ния.Таким образом, в предлагаемом инверторе за одГн период колсба Нй тока в контуре происходит отоор эперпи от источника питания, ВследстВие чсГО В нем не будет Возникат 1 р 2 скачки колебаний и напр 51- жепия на элементах схемы не будут возрастать более, чем в два раза по сравнению с напряжением источника питания. Предмет изобретения Последовательный инвертор, о т л и ч а ю щ и й с я тем, что, с целью стабилизации напряжения на его выходе при изменениях актнв- нОЙ паГрузки,...

Номер патента: 120587

Опубликовано: 01.01.1959

Автор: Дартау

МПК: H02K 47/28, H02M 5/36

Метки: частоты

...прсобразоззт:ля. Преобразователь выполнен по типу асинхронной машины с фазным ротором и приВодится ВО Вращение реГулирусмь 1 М двигателем. Изме 1 снием скорости вращения этого двигателя можно изменять частоту. Для регулирования напряжения на статоре преобразователя размещена дополнительная замкнутая обмотка 1, от которой сделаны ВЫВОдь. на контакты переключателя 2. Три контактные щеткиуказанного ирек 1 о. чателя соединены с концами фаз статорной оомотки 4, начала которых выведены к зажимам внешней цепи. К питающей сети О первичной частоты могут быть присоединены роторная обмотка б или же статорная обмотка 4. Выходной обмоткой соответственно служит пли статорная обмотка 4 или роторная обмотка б.Величина выходного напряжения...

Номер патента: 120594

Опубликовано: 01.01.1959

Авторы: Бамдас, Кулинич

МПК: H01F 30/14, H02M 5/14

Метки: однофазной, преобразования, системы, статическое, трехфазную

...или последовательно с конденсаторной батареей С неизменной емкости, служит для бесступенчатого регулирования величины емкости этой батареи.Преобразуемое напряжение С/ питает нагрузку 7 трехфазной системы А - В - С,Управление обоими,нагрузке осуществляетсягмеющей сов Ф 1, может120594лей по напряжению, выполненная, например, по схеме, показанной ца фиг. 5.Магнитные усилители снабжены тремя питаемыми через выпрямители ВУ обмотками управления, из которых обмотка смещения ОС служит для установки рабочей точки на характеристике усилителя, обмотка управления ОУ предназначена для подмагничивания в зависимости от тока нагрузки и обмотка ОК служит для коррекции при созе+ 1.Обмотка управления ОУ присоединена к вторичной обмотке...

Номер патента: 120595

Опубликовано: 01.01.1959

Автор: Левин

МПК: H01F 29/02, H02M 7/00, H02P 13/06 ...

Метки: трансформаторов

...шпилька 3. К крайним шинным выводам 4 двух д вых обмоток трансформатора крепятся шинные ответвления опираются на изоляционную шайбу 6. На шпильке 3 навпнче с барашком 8, При навинчивании на шпильку гайка 7 соедин ответвления 5 двух фаз с основанием 2, обеспечивая соединен трансформатора в звезду. При отводе гайки от ответвлений трансформатора отсоединяются друг от друга. Получение ступеней вторичного напряжения трансформатора при гом винтовых приспособлений упрошает процесс регулировани ния в низковольтных трансформаторах. Опубликовано в Бюллетене изобретений М 12 за 1959 1 л 5 рс низковольт ния, осуше обмоток трПредл известными эксплуатац обмотки тр шпильки с ления двух ления элек оток транс- ввертываетругих фазо 5, которые на гайка 7...

Номер патента: 120853

Опубликовано: 01.01.1959

Автор: Серебров

МПК: H02M 7/06

Метки: выпрямитель, двухполупериодный

...Е, и емкостью С В другую диагональ этого же моста включены два последовательно соединенных диода Вз и Пе. Один конец вторичной обмотки силового трансформатора Тр присоединен к средней точке диагонали, образованной диодами Ре, Пе, а другой ее конец - к точке соединения индуктивности с и емкости С, фазосдвигающей цепи. Выпрямленное напряжение снимают с диагонал 14 моста, образованной диодами йе и РеИндуктивность дросселя120853 ние нагрузки,Величина индуктивности 1., дросселя не зависит от коэффициентасглаживания, что дает возможность уменьшить вес описываемого выпрямителя по сравнению с обычным выпрямителем, выполненным помостовой схеме, и обеспечить хорошее сглаживание пульсаций выпрямленного напряжения,Емкость конденсатора1С= где...

Номер патента: 120866

Опубликовано: 01.01.1959

Автор: Маевский

МПК: H02M 1/12, H02M 7/72

Метки: глубокорегулируемый, ионный, многофазный

...В 7 и имеет протяженность 360. Очевидно, что, в силу симметрии схемы аналогичнье результРруОшие Волны янодных н 11 пряжений имеОт Все шесть Вентиле 1 Ворой 1 ругны, причем эти Волны сдвинуты одна относительно другой симметрично ца 60,Г 1 лявное увеличение угла зажигания вентиля В 7 от угла 60 естесгвенного зажигания до 360 влечет за собой последовательное и плавное уменьшение выходного напряжения выпрямителя до нуля. В процессе этого уменьшения на анодвентиля В, последовательно подаются убывающие по величине напряжения и тем самым осуществляется его автоматическое последовательное переключение на ступени с меньшими анод. ными напряжениями, причем первые три ступени имеют протякенность 60 каждая, а четвертая - 120. Автоматическое...

Номер патента: 120869

Опубликовано: 01.01.1959

Автор: Милях

МПК: H01F 27/42, H02J 3/46, H02M 5/10 ...

Метки: многофазный, трансформатор

...с вращающимся магнитным полем,Подобные трансформаторы выполняются по типу асинхронного двигателя с двумя обмотками: первичной и вторичной, причем ось последней сдвинута относительно оси первичной обмотки на угол отличный от нуля и 180.Предлагаемый трансформатор отличается от известных тем, что фазные обмотки с первичной и вторичной стороны соединены по типу соединения фазных обмоток многофазного асинхронного двигателя, включенного в однофазную сеть.На фиг. 1 и 2 изображены схемы выполнения предлагаемого трансформатора в двух вариантах исполнения,Трансформатор выполняется по типу асинхронного двигателя с заторможенным ротором, в котором первичная 1 и вторичная 2 обмотки сдвинуты по фазе на некоторъЙ угол И и связаны нндуктивно между...

Номер патента: 121148

Опубликовано: 01.01.1959

Автор: Казарновский

МПК: H02M 5/16

Метки: сегнетоэлектрическое, трехфазного, удвоения, частоты

...на единицу мощности.На чертеже изображена принципиальная схема предлагаемого устройства.Устройство выполнено в виде трехстержневого трансфорна каждый сердечник которого накладываются две встречно вкпервичные обмотки 2 и одна общая вторичная обмотка 3.Первичные обмотки трансформатора составляют с нелинейными конденсаторами 4 систему нелинейных треугольников. Для взаимной компенсации составляющих нечетных гармоник каждая пара первичных обмоток направлена встречно и напряжение на вторичной обмотке содержит лишь вторую гармонику. Для суммирования составляющих частот гармоник в нелинейных треугольниках применен один источник смещения б для каждой пары симметрично расположенных конденсаторов, а . для получения преобладающей величины...

Номер патента: 121149

Опубликовано: 01.01.1959

Автор: Казарновский

МПК: H02M 5/16

Метки: сегнетоэлектрический, трехфазного

...1)33 мснсны две Бст 1)счнд Бк,юснныс п 1.рвичные Об)стки 2 и 3 и втд-,);чная сбмдт 1(1 4. Пе)в 1 чные дб 10 ткн 2 и 3 совместно с сегеСтоэ(ектрисскими ко (снсаторяи:1 сд сменс Нем образуют си;тему нелинейных трсувдльнш(дв. Од 51 н из;Стдчнш(ов сменения 6 каждого нслинсйндго т 1)с ГдлынКЯ 1 мест обратную иолярнть пО Отношениео к дв 1 д)сГ:11 нстснп 1 кс)з .сис)1 я этОГО же треугольника, Все же Бторичныс сиз 5)ткн 4 тран;форматсра, ра;пдлдкенныс на разных стержнях, сосд:иены между собой последовательно.При этих тсдвиях ПЯ ББ 1.оде и)ссбр 130 В 1 тс(1 я 103 ннк 310 т тдлы) стныс Г 31)моники няп 1)якения; Н 3511)яжения Кс нетстных ГарОннк, включая и о:нсвню 5 Зстотм. )явны нлю.Преобразсвятсль мджст Сыть выполнен так жс в Бндс двух...

Номер патента: 121178

Опубликовано: 01.01.1959

Автор: Пинчук

МПК: H02M 7/44

Метки: модулятор

...(фиг. 2 г), мгновенное значение напряжения на зажимах 18 и 19 будет определяться алгебраической суммой мгновенных значений переменного напряжения 0 и постоянного напряжения С,. В соответствии с этим выпрямленное напряжение на зажимах сопротивления 11 будет иметь искаженную форму (фиг. 2 д).Так как наличие постоянного напряжения сигнала не влияет на работу второго двухполупериодного выпрямителя, величина и форма напряжения на зажимах сопротивления 12 остаются без изменения (фиг. 2 в).Результирующее напряжение на зажимах 16 и 17 принимает форму несимметричного трапецеидального переменного напряжения с частотой, равной частоте сети, питающей модулятор (фиг. 2 е). Чем больше отношение амплитуды переменного напряжения У к величине...

Номер патента: 121179

Опубликовано: 01.01.1959

Автор: Авербух

МПК: H02M 1/04, H03H 7/20

Метки: мостовой, фазосмещатель

...конденсатор.На чертеже изображена принципиальная схема предлагаемого фазосмещателя.Фазосмещатель выполнен в виде моста, два плеча которого образованы вторичными обмотками 1 и 2 питающего трансформатора 3, а два других - постоянным активным сопротивлением 4 и реактивным сопротивлением, состоящим из включенных последовательно конденсатора б постоянной емкости и дросселя б с подмагничпванием.При отсутствии подмагничивания дросселя б реактивное плечо моста имеет индуктивное сопротивление и определяет одно граничное положение фазы напряжения нагрузки. При постепенном увеличении подмагничивания величина индуктивного сопротивления этого плеча моста уменьшается и начинает преобладать емкостное сопротивление, достигая при полном насыщении...

Номер патента: 121180

Опубликовано: 01.01.1959

Авторы: Рутштейн, Ситник

МПК: H02K 17/08, H02M 5/14

Метки: асинхронного, асинхронных, машин, несимметричных, пуска, симметричных, синхронных, трехфазных

...вариантах исполнения.В предлагаемом устройстве одна фаза машины 1 через пусковое сопротивление 2, а две другие фазы - непосредственно подключаотся к трем несимметричным выводам вторичной обмотки питающего трансформатора 3, Такая схема включения обеспечивает создание кругового вращающегося поля, необходимого для пуска машины.После разгона машины под воздействием реле пуска рконтактор 4 и своими блокировками включает контактор 5,мыкает накоротко пусковое сопротивление.Значения напряжения Г и пускового сопротивления выоираются в зависимости от параметров машины;Г= (0,4 - ; 0,7) 1,Схема, изображенная на фиг. 1, обеспечивает большиенты по сравнению со схемой на фиг. 2; однако она требуеМ 121180- 2 -рого увеличения типовой мощносз;и...

Номер патента: 121183

Опубликовано: 01.01.1959

Авторы: Кубышин, Милях

МПК: H01F 27/42, H02J 3/26, H02M 5/10 ...

Метки: вращающимся, магнитным, полем, трансформатор, трехфазный

...с вращающимся магнитным полем, первичная и вторичная обмотки которого имеют одинаковое число витков, концы фаз этих обмоток соединены вместе, а осц пх сдврнуты в обмоткиединеньдругой.Известные трачеция антисцмметрми каждой фазы ипряжению.В предлагаемомНа чертеже изтрансформатора.Трансформатор вгателя с вращаощипмо 1 ки его сдвинутыКоэффициент трансф1 первичной обмоткимоток 2 вторичной олений обмоток к конры о, вклгоченцые в зврезонанса.подобного рода не обеспечиваот полуцой связи между токами ц цапряженияальности выходного тока входнох 1 цаипу асинхронного многофазцого двц полем, Первичная ц вторичная обельно другой на угол, равный 90. н единице и концы фазных обмоток ответственно с цачаламц фазных обкомпенсации индуктивных...

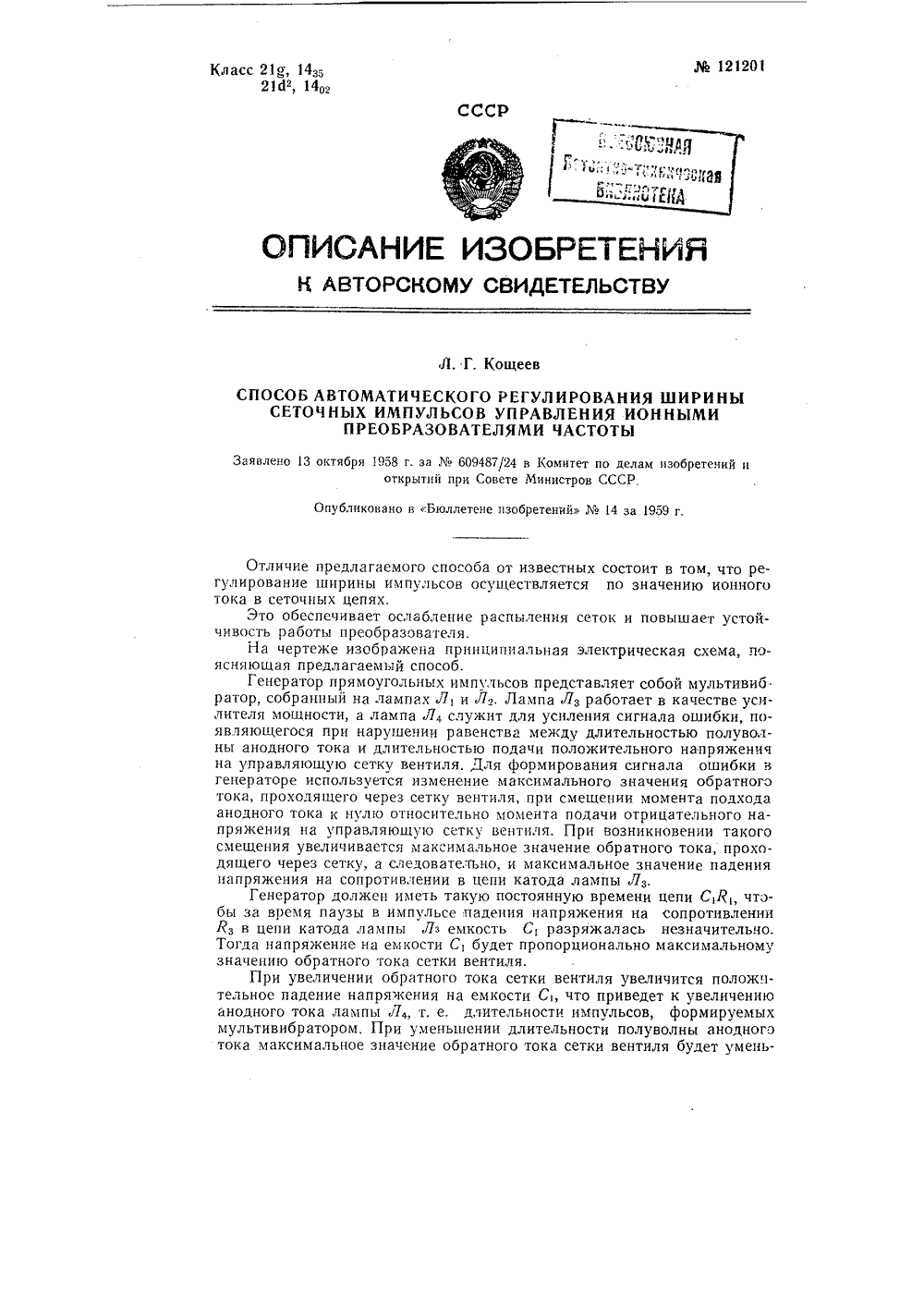

Номер патента: 121201

Опубликовано: 01.01.1959

Автор: Кощеев

МПК: H02M 5/22

Метки: импульсов, ионными, преобразователями, сеточных, частоты, ширины

...663 ам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14,пография Комигет шаться, что приведет к автоматическому уменьшению длительности импульсов, формируемых мультивибратором. Таким образом, устойчивое состояние данная система будет иметь в точке, где момент подхода анодпого тока к нулю будет совпадать с моментом подачи отрицательного напряжения на управляющую сетку вентиля.Максимальное значение обратного тока через сетку зависит не только от момента подхода анодного тока к нулю, но и от максимального значения анодного тока вентиля. Для компенсации этой зависимости в данной системе применена обратная связь по максимальному значению анодного тока вентиля с помощью трансформатора тока Т. Импульсы напряжения на...

Номер патента: 121502

Опубликовано: 01.01.1959

Авторы: Горенбург, Кощеев

МПК: H02M 1/08

Метки: вентилями, импульсов, ионными, прямоугольных, формирования

...2 ц конденсатор 3, зашуцтцрованный регулируемым активным сопротивлением 4. Во вторую цепь вклочен про.1 ежуток цон 1 юго Вецтил 51 сетка - катод (зажимы С ц К 1, зяшуцтироваццый газовым разрядником 5, а последовательно с ццм конденсатор б, зашунтированный регулируемым активным сопротивлением 7.Вентильный элемент 2 включается таким образом, цтобы проводимостьобеих цепей была разнополярной,Преобразование формы напряжения происходит в каждой цз цепей,присоединенных ко вторичной обмотке трансформатора тока, в каждыйполупериод вследствие того, что ток через эти цепи проходит лишь в тсчасти полупериодов, когда мгновенное значение э.д.с. вторцчцой обмотки121502 трансформатора тока становится выше напряжения заряженного конденсатора каждой...

Номер патента: 121503

Опубликовано: 01.01.1959

Автор: Кантер

МПК: H02M 1/02, H02M 5/22

Метки: инвертор, параллельный

...относится к параллельным инверторам, питаемым переменным однофазным напряжением.Недостаток известных инверторов состоит в том, что они не позволяют хорошо использовать типовую мощность трансформатора,Для устранения указанного недостатка предлагается одну пару вентилей инвертора подключать к концам первичной обмотки трансформатора своими анодами, а другую пару - своими катодами.На чертеже изображена схема предлагаемого инвертора.Инвертор содержит четыре вентиля, питаемые от источника переменного тока, Два вентиля 1 подключены к концам первичной обмотки инверторного трансформатора 2 своими анодами, а два другие вентиля 3 - своими катодами, Вентили, подключенные анодами, работают в течение положительной полуволны синусоиды питающего...

Номер патента: 121822

Опубликовано: 01.01.1959

Автор: Иссерлин

МПК: G05F 1/52, H02M 7/12

Метки: регулятор

...отклоняющее действие напряжения, прпложс. - ного к пластинам. 11 еред экраном трубки установлено два фото"опр.- тивлс;ия У и Й которые совместно с сопротивлениями Йз и Д 4 обр;.: - зот мост, Отклонение величины стабилизпруехого напряжения от по. мицала вызывает смещение электронного луча и изменение освсщ кости фотссопротивлений Л и Лз, что влечет за собой появленце упра-.: - лгцощсго сигнала, фаза и величина которого зависят от изменения с;,: - билизирусмого напряжения. Зтот сигнал усиливается усилцтелем 7 поступает на регулируемый источник напряжения И.Вместо двух фотосопротивлений, включенных в схему моста, в уг ройстве могут быть применены два фотоэлемента, включенные по дифференциальной схеме.Аналогично может быть выполнен и...

Номер патента: 121848

Опубликовано: 01.01.1959

Автор: Якубайтис

МПК: H02M 7/06

Метки: выпрямитель

...мост Известны выпрямители, собранные по мостовой схеме, в плечи которой включены нерегулируемые полупроводниковые вентили, и содержащие полупроводниковый триод или триоды, включенные в выходную цепь моста последовательно с сопротивлением нагрузки. Такой выпрямитель обеспечивает необходимое регулирование тока, Однако управляемая им мощность в сопротивлении нагрузки ограничивается мощностью рассеивания триода.Для увеличения мощности нагрузки предлагается чать триод (или триоды) не на выход выпрямителя, а в одно или го плеча - при однофазной мостовой схеме, либо в три плеча - пр хфазной мостовой схеме,На фиг. 1, 2 и 3 тов предлагаемого выпрямителя.В том случае, когда кратность регулирования тока в нагрузке не превышает 1: 2, может...

Номер патента: 121849

Опубликовано: 01.01.1959

Автор: Мантров

МПК: H02M 1/02, H02M 7/15

Метки: анодов, питания, подхватывающих, преобразователе

...анода непосредственно от силовой цепи ве упрощает устройство для возбуждения главной дуги. На чертеже изображена принципиальная электрическая схема пред лагаемого устройства. В катодную цепь каждого игнитрона 1 включается первичная обмот ка 2 двухобмоточного дросселя, вторичная же его обмотка 3 чается к катоду 4 и подхватывающему аноду б следующего по чередования фаз игнитрона б. При прохождении тока через игнитрон 1 в двухобмоточно запасается энергия, которая после прекращения горения дуги не 1 расходуется на питание подхватывающего анода игнит ким образом, каждый игнитрон поддерживает горение подхва анода следующего по порядку чередования фаз игнитрона. При применении предлагаемого устройства подхватываю каждого игнитрона горит...

Номер патента: 121852

Опубликовано: 01.01.1959

Авторы: Федосин, Финогин

МПК: G05B 5/00, H01F 29/14, H02M 7/06 ...

Метки: стабилизатор

...треугольником или звездой1 Як видно из фиг, 1, первичная оомотка 1 расположена на двук средних стержнях четырехстержневого трансформатора, на двух крайних стержнях которого расположена обмотка подмагничивання 2. Лве вторичные обмотки 3 и 4 охватывают каждая один средний и один крайний стержни. Вспозтогате,5 ьная вторичная Осмотка этОГО трансфорк 5 атора, являющаяся его основной особенностью, состоит из двук послеповательно соединенных частей б и б, из которых часть б расположена на средних стержнях, а часть б частично охватывает крайние и средние стсрзк 55 И.1 кяк показано на фиг, 2, обмотка подмагничивания 2 питается от части б вспомогательной обмотки через выпрямитель 7 и реостат 8, служащий для регулирования величины тока...

Номер патента: 121877

Опубликовано: 01.01.1959

Авторы: Сакович, Юдицкий

МПК: H01L 29/74, H02M 1/08

Метки: вентилем, полупроводниковым, силовым, управляемым

...обмотку 3 трансформатора ТУ, вызывая, в свою очередь, прохождение в цепи обмотки 2 и управляющего электрода вентиля УВ тока, пропорционального главному току. При надлежащем выборе коэффициента трансформации ток в цепи. управляющего электрода создает достаточную проводимость вентиля; с окончанием прохождения главного тока в цепи управления ток также прекращается,го устроймбинацию121877 Для пропуска импульсов тока полярности, обратной полярности управляющего тока, и снятия перенапряжений, вторичная обмотка 2 трансформатора ТУ шунтирована контуром, содержащим вспомогательный вентиль ВВ и сопротивление ДС. Это же устройство может быть применено для управления четырехэлектродным управляемым вентилем, а также для управления вентилем,...

Номер патента: 121880

Опубликовано: 01.01.1959

Автор: Данилевич

МПК: H02M 7/30

Метки: выпрямителя, механического, пуска

...обмотки, наложенной на сердечник дросселя и рассчитанной на кратковременное протекание по,"тоянного тока, создающего дополнительные ампервитки, направленные противоположно ампервиткаы постоянного подмагничивания.121880 Предмет изобретения 1. Способ пу"ка механического выпрямителя, содержащего коммутирующие дроссели, снабженные оомотками подмагничивания, и автомат регулирования тока, управляющий магнитным состоянием сердечников дросселей, о тл и ч а ю щи й с я тем, что на период пуска в цепь обмоток включают электрические сопротивления, уменьшающие степень подмагничивания дросселей для смещения петли гистерезиса их сердечников на диаграмме В=1(Н) вдоль оси намагничивающей силы влево от рабочего положения этой петли.2,...

Номер патента: 121888

Опубликовано: 01.01.1959

Авторы: Зайцев, Розов

МПК: B23K 11/24, H02M 5/16

Метки: контактной, сварке

...током. Известные способы автоматического регулирования тока при точечной или роликовой контактной сварке, предусматривающие использование полупроводникового датчика Холла с интегрирующим устройством, не обеспечивают достаточной чувствительности датчика. Для устранения указанного недостатка предлагается питать датчик импульсным током, включаемым синхронно со сварочным током.Работа регулятора происходит следующим образом. Полупроводниковый датчик Холла помещают в магнитное поле сварочного тока, располагая его вблизи вторичного контура сварочной машины.Под действием магнитного поля, создаваемого сварочным током, в датчике возникает э,д.с пропорциональная сварочному току. С помощью квадратичного детектора и интегрирующего усилителя эта...

Номер патента: 122498

Опубликовано: 01.01.1959

Автор: Аблязов

МПК: G05F 1/16, H02M 5/22

Метки: стабилизатор

...изменением угла отсечки тока диодов путем изменения напряжения на конденсаторах, осуществляемого изменением величины смещения на разрядной лампе Л 1, которая изменяет при этом свое сопротивление.Управляющее напряжение смещения на разрядную лампу Л 1 подается с диагонали моста, выполненного на сопротивлениях Йь Из, Рз и лампе Л 2, являющейся усилителем постоянного тока. В качестве измерительного органа, включенного в цепь обратной связи, применен диод на лампе Лз, управляющая сетка которой соединена с катодом. Использование диода в цепи обратной связи позволяет осуществить стабилизацию эффективного значения напряжения на выходе стабилизатора независимо от Йопмы входного напппжения.122498 Вход выходного трансформатора Тр...
