Номер патента: 955451

Опубликовано: 30.08.1982

Авторы: Аитов, Кутдусов

МПК: H02M 7/515

Метки: высокочастотный, инвертор, резервированный

...соединенные последовательно и подключенные к шинам питания фильтровой конденсатор 2 и нагрузку 3. Инвертор состоит изосновных мостов 4 и 5, к которым подключенкоммутирующий дроссель 6, соединенныйчерез отсекаюшие диоды 7 и 8 с шинами питания, и из резервных мостов 9 и 10. Тиристорные мосты 4, 5, 9 и 10 подключены к шинам питания через питающие тиристоры 11 -14 и состоят каждый из тиристоров 15 - 18,соединенных в мост, в диагональ переменного тока которого включен коммутирующийконденсатор 19. При выполнении инверторамногоячейковым он состоит из несколькиханалогичных тиристорных ячеек 20. Блоки21 отключения состоят из конденсатора 22 итиристора 23 и подключены к коммутирующим дросселям 6.Во втором варианте...

Номер патента: 955452

Опубликовано: 30.08.1982

Авторы: Аитов, Кутдусов

МПК: H02M 7/515

Метки: инвертор

...дроссели 11, 12 и дополнительные дроссели 13, 14; нагрузку 15, которая включается между точкой соединения фильтровых конденсаторов 16, 17 и общей точкой указанных дросселей, отсекающие диоды 18, 19 и дополнительные диоды 20, 21 подключенные одними электродами к тиристорным мостам, в цепи отсекающих диодов включены магнитосвязанные дроссели 22 и 23, одни из выводов которых подключены непосредственно к фильтровым конденсаторам 16 и 17, а дополнительный конденсатор 24 подключен к точкам соединения одноименных выводов диодов 18 - 21.Работа высокочастотного инвертора при номинальной мощности в установившемся режиме осуществляется следующим образом.Вначале подаются импульсы управления на тиристоры б, 8 мостов 2, 5 и их коммутирующие...

Номер патента: 955453

Опубликовано: 30.08.1982

Авторы: Константинов, Кропотухин, Лузгин, Мищенко, Новиков, Шевченко, Шипицын

МПК: H02M 7/515

Метки: автономный, инвертор, последовательный

...к входу сглаживающего фильтра 5, выход которого, в свою очередь, подсоединен к управляющему входу задающего генератора сис. темы управления инвертором 6.Устройство работает следующим образом.955453 Формула изобретения 111 1 1Составитель И. ЖеребиТехред А. БойкасТираж 721Государственного комитеталам изобретений и открытква, Ж - 35, Раушская на 6Патент, г. Ужгород, ул. наКорректор М. ДемчиПодписноеСССРийд. 4/5Проектная, 4 Редактор Е. ПаппЗаказ 6469/73ВНИИПИпо д13035, МоФилиал ППП зВ установившемся режиме работы при загруженном индукторе напряжение на нагрузочном контуре не превышает установленный уровень ограничения и ток, протекающий через диоды сброса мал (или совсем отсутствует). 5В процессе разогрева детали возрастает...

Номер патента: 955454

Опубликовано: 30.08.1982

Авторы: Болотовский, Виноградова

МПК: H02M 7/515

Метки: автономный, инвертор

...- 5 превосходит частоту включения тиристора 7, За счет этого достигается эффект умножения часто- И ты выходного напряжения по отношению кчастоте включения тиристора. При этом импульс тока перезаряда конденсатора 5 происходит по контуру 5 4 7 минуя нагрузку 6; что приводит к улучшению спектрального состава выходного напряжения,Выброс напряжения на нагрузке, обусловленный коммутационными процессами в данной схеме автономного инвертора, в 4,7 раза меньше, чем в известной схеме инвертора. при включении тиристора амплитуда первойполуволны переменного напряжения на нагрузке во много раз (до 6) превосходит ам ухудшению спектрального состава выходного напряжения (высокая амплитуда субгармонической составляющей) и делает невозможным применение...

Номер патента: 955455

Опубликовано: 30.08.1982

Авторы: Волков, Губаревич, Кабан, Лебединцев, Сидякин, Швоев

МПК: H02M 7/515

Метки: инвертор

...цель достигается тем, чтов инверторе, содержащем два тиристорныхмоста с коммутирующими конденсаторамив диагоналях переменного тока, соединенныес цепью нагрузки через фильтр, указанные1 о диагонали тиристорных мостов включеныпараллельно.На чертеже представлена схема инвертора,Инвертор содержит два моста на тиристорах 1 - 8, с конденсаторами 9 и О в диагоналях, фильтр, состоящий из конденсаторов 11 - 13 и дросселя 14, выходные выводы15 и 16, нагрузку 17.Устройство работает следующим образом.При отпирании тиристоров 1 и 3 параллельно включенные конденсаторы 9 и 10,заряженные предварительно как показанона чертеже, начинают перезаряжаться отисточника через тиристоры 1 и 3 и эле955455 Формула изобретения Составитель И....

Номер патента: 955456

Опубликовано: 30.08.1982

Авторы: Ахметов, Басенков, Кудрин, Рыськов, Чудновский

МПК: H02M 7/515

Метки: инвертора, мощности, нагрузок, питающего, резонансных

...в соответствии со способом, описанным в прототипе .изобретения. Третий, отличительный, контур управления инвертором использует сигнал, пропорциональный мощности в третьей нагрузке инвертора, и воздействует на амплитуду высшей гармоники выходного тока инвертора (например, третьей, пятой или седьмой в параллельном инверторе тока), изменяя, таким образом, мощность, поступающую в эту на грузку. Так как нагрузочный контур обладает резонансными свойствами, то мощность, поступающая в него, зависит от частоты питающего тока, которая изменяется при регулировании мощности во втором контуре. Поскольку настройку третьего контура произво дят так, что с изменением частоты основной гармоники тока инвертора во всем диапазоне регулирования мощность,...

Номер патента: 955457

Опубликовано: 30.08.1982

Авторы: Белкин, Кандауров, Клименков, Панин, Уткин

МПК: H02M 7/515

Метки: двухъячейковый, инвертор, последовательный

...а разделительные конденсаторы 21 и 22 каждой ячейки одной обкладкой подключены к входному зажиму тиристорного моста (тиристоры 5 и 6 моста 2 и тиристоры 11 и 12 моста 3), другой обкладкой к общим точкам соединения коммутирующего дросселя 20 и соответствующих электродов диодов 18 и 19, датчик тока 23, к вторичной обмотке 24 которого через резистор 25 подключен вход оптрона 26, а первичные обмотки 27 и 28 включены взаимно согласно последовательно с анодной цепью одного (19) и катодной, цепью другого (18) диодов 18 и 19, причем выход оптрона 26 соединен с блоком 1 управления и защиты инвертора.В квазиустановившемся режиме инвертор работает следующим образом.Пусть разделительные конденсаторы 21 25 и 22 нормально заряжены до половинного...

Номер патента: 955458

Опубликовано: 30.08.1982

Автор: Бась

МПК: H02M 7/537

Метки: переменное, постоянного, стабилизированный

...магнитного элемента 18 используется насыщаюмотки - к второй паре выводов коммутирую 1 Ощего магнитного элемента, первая дара выщийся дроссель или коммутирующий трансформатор,Дроссель 18 перемагничивается суммарным напряжением обмоток положительной обратной связи трансформатора 13.По истечении времени, определяемого напряжением на обмотках 13 и параметрами дросселя 18, сердечник дросселя 18 насыщается и транзистор 11 форсированно задирается напряжением обмотки обратной связи через диай 16. За счет ЭДС самоиндукции трансформатора 13 полярность на обмотках последнего изменяется на противоположную, однако транзистор 12 не открывается, поскольку потенциал его базы надежно поддерживается на отрицательном уровне напряжением базовой обмотки...

Номер патента: 955459

Опубликовано: 30.08.1982

Авторы: Гусев, Лузгинов, Моисеенко

МПК: H02M 7/537

Метки: выходного, магнитотранзисторного, мультивибратора, формирования

...тока подхвата.В момент времени 1=0 за счет импульса синхронизации Ц поданного одновременно на базы транзисторов мультивибратора в выходном направлении сформирована пауза (фиг, 2 е). В этот же момент на базу одного из транзисторов подается отпирающий маломощный импульс с длительностью Т (фиг, 2 г), а в первичную обмотку трансформатора подается импульс тока подхвата, исключающий появление ЭДС самонндукции в обмотках трансформатора и совпадающий по направлению с током подмагничивания 1 у на данном полупериоде. При 1 =1, (момент окончания импульса синхронизации) мультивибратор возбуждается, Отпирающий импульс после снятия синхроимпульса и импульса тока подхвата способствует включению транзистора и протеканию рабочего тока в том же...

Номер патента: 955460

Опубликовано: 30.08.1982

Авторы: Большов, Лозовой, Макаренко, Малишевский, Морозов, Сенько, Скобченко

МПК: H02M 7/537

Метки: преобразовательная

...К-отводной линии задержки 15 возможна в виде последовательно соединенных микролиний задержки с высокостабильными характеристиками в широком диапазоне изменения температуры окружающей среды. При построении такихраспределителей импульсов были рассмотрены несколько вариантов иэ возможной реализации. Первый и наиболее простой из них заключается в том, что на входы соответствующих К-отводных линий 15 задержки подавались импульсы напряжения последовательностей импульсов 41 и 43 либо 42 и 44 непосредственно с выходов блока 9 формирования задающих напряжений и фазосдвигающего блока 10, а выходы К-отводных линий 15 задержки через развязывающие логические элементы соединялись с соответствующими усилителями мощности усилительно развязывающего узла...

Номер патента: 955461

Опубликовано: 30.08.1982

Автор: Леонович

МПК: H02M 7/537

Метки: двухтактный, инвертор, самовозбуждающийся

...приложено напряжение, и через нее проходит ток. Диод 12 открыт и через него и резистор 8 первичная полуобмотка коммутирующего трансформатора 7 подключена к выводам 5 и 6 и к ней приложено напряжение (фиг. 9 в). На вторичной обмотке 21 коммутирующего трансформатора 7 имеется напряжение, удерживающее ключи 3 и 4 и в том же состоянии - ключ 3 открыт, а ключ 4 закрыт.Диод 14 открыт и обеспечивает запирание ключа 16. Потенциал вывода 11 индуктивного элемента 1, катодов диодов 13 и 15, а также напряжение на ключе 4равны удвоенному значению напряжения питания ннверторй (фиг. 9 б). Тем самым обеспечено запирание диодов 13 и 15.Расмотренные режимы элементов устройства сохраняются в течение интервала времени 01,.Момент времени 1 соответствует...

Номер патента: 955462

Опубликовано: 30.08.1982

Автор: Атаназевич

МПК: H02M 7/537

Метки: инвертор, регулируемый

...момент времени 1.г на эпюрах чертежа (фиг.2) от задающего генератора 4 на вход силового ключа 1 поступает отпирающее напряжение Б в течение половины периода частоты 35 генерации задающего генератора до момента г 4 , В момент времени й от блока 5 импульсного управления на вход дополнительного ключа 10 подается отпирающий импульс П прямоуго льной формы и в промежутке между г -й ключи 1 и 10 оказываются в открытом состоянии. При этом ток от источника питания проходит. через ключи 1 и 10, диод 9 (так как силовой .ключ 2 заперт), выходной трансформатор 3, конденсатор 12. В момент времени 1 дополнительный ключ 10 запирается, управляемый ключ б продолжает находиться в открытом состоянии, управляемый ключ 7 заперт. В момент времени 4...

Номер патента: 955463

Опубликовано: 30.08.1982

Авторы: Артеменко, Гулый

МПК: H02M 7/537

Метки: инвертор

...обмотки 23 и 24 каждая иэ которых через ограничивающий резистор 25(26) подключена параллельно первичной обмотке выходного трансФорматора инвертора.Так как транзисторы каждой диагонали переключаются синхронно; а процессы, происходящие при переключении транзисторов разных диагоналей, идентичны, для объяснения принципа работы рассмотрим переключение одной пары транзисторов, например транзисторов 1 и 4. Предположим, что в момент времени(фиг.2 п ) сердечники трансформаторов 21 и 22 находятся в состоянии насыщения, например отрицательного, с индукцией насыщения В. В момент й, на обмотках согласующих трансформаторов 7 и 8 появляются6065 Начиная с момента йэ отпираются транзисторы 3 и 2 и процессы протекают по аналогии с описанными...

Номер патента: 955464

Опубликовано: 30.08.1982

Автор: Калинин

МПК: H02M 7/537

Метки: ключ, транзисторный

...7 и 8 соответственно, выходы которых соединены с входами схем 9 и 10 совпадений соответственно, схемы 9 и 10 совпадений установлены между выходами блока 11 управления и управляющими входами соответствующих силовых транзисторов 2 и 1.Принцип работы стойки мостового инвертора напряжения заключается в следующем. 35Блок 11 управления вырабатывает управляющие, прямоугольные по форме напряжения, которые поступают на соответствующие входы схем 9 и 10 совпадений, на другие входы которых 4 О поступает сигнал с выхода ключевых каскадов 7 и 8 соответственно.При этом сигнал с выхода ключевого каскада 7(8) разрешает прохождение через схему совпадения 9(10) управляющего напряжения с блока 11 управления на включение одного из силовых. транзисторов...

Номер патента: 955522

Опубликовано: 30.08.1982

Автор: Пономаренко

МПК: H02M 3/10

Метки: регулируемый

...суммирующей цепи осуществляют при периодическом переключении одной из пар ключей 8-9,10-11, 12-13, 14-15 и выключенных остальных.Так, при периодическом переключении ключей 8-9 ключи 10-15 выключены ввод энергии в суммирующую цепь производят по циклу (8-20)- 9-21) на первой ступени первичного источника питания, по циклу (8-18) в (9-19) - на второй ступени и по циклу (8-16) -(9-17) - на . третьей ступени. Отдача энергии иэ суммирующейцепи производится по циклу (8-21) в (9- 20) аа первой ступени, (8-19)-(9-18) - на второй ступени и по циклу (8-17) в (9-16)- на третьей ступени.Возможность 1=1 ввода выходного напряжения суммирующей цепи в цепь нагрузки при выведенном напряжении источника питания осуществляется ключами 14-15. Ввод выходного...

Номер патента: 957367

Опубликовано: 07.09.1982

Авторы: Гайсаров, Гольдштейн, Сенигов

МПК: H02M 1/00

Метки: вентилей, включенных, делитель, параллельно, преобразователя, статического

...каждый из которых одним выводом соединен с одним концом второй обмотки одного иэ магнитопроводов, второй вывод каждого из двусторонних переключающих элементов соединен с вторым концом укаэанной 10 вторичной обмотки через введенный дат. чик тока.На чертеже приведена принципиальная электрическая схема предлагаемого делителя тока. 15На магнитопроводах 1 расположены обмотки 2 и 3. Обмотка 2 каждого магнитопровода включена последовательно с соответствующим силовым вентилем 4. Обмотки 3 магнитопроводов соединены 20 согласно и последовательно, образуя короткозамкнутый контур, Параллельно каждой обмотке 3 включена цепь иэ двустороннего переключающего элемента 5, последовательно с которым вклю чен датчик 6 тока.Делитель тока работает...

Номер патента: 957368

Опубликовано: 07.09.1982

Авторы: Костин, Марченко, Юринкин

МПК: H02M 1/08

Метки: двухтактным, ключом, транзисторным

...5 или 7 включается соответственно,3 или 4 транзистор, в результате чего образуется цепь для протекания базового тока одного из тразисторов 1 двухтактного ключа, При этомконденсатор 8 заряжается до напряжения, равного падению напряжения нарезисторе 6 и транзисторах 3 и 4, В омомент исчезновения управляющего напряжения транзисторы 3 или 4 выключаются благодаря тому, что их переходыэмиттер-база шунтированы резисторами 5 или 7 и обмотками трансформатора 2, В результате этого к базам транзисторов 1 двухтактного ключа черезнизкоомные обмотки трансформатора 2прикладывается запирающее напряжение,снимаемое с конденсатора 8. При этом 30величина рассасывающего тока определяется величиной сопротивления низкоомной выходной обмотки, свойствами...

Номер патента: 957369

Опубликовано: 07.09.1982

Авторы: Власенко, Домбровский, Ершов

МПК: H02M 1/08

Метки: включения, встречно, двух, параллельно, поочередного, соединенных, тиристоров

...на вход первого регистра 15через допопнитепьный диод 18 поступаетсигнап, который подготавпивает первый15 и третий 17 регистры в рабочее состояние. Периодический сигналы от пусковой цепи 4, сформированные трансформатором 11 нупь-органа 9, непрерывнозапускают первый регистр 15 через еговторые входы поочередно четные и нечетные ступени стопько раз, скопько было ранее задано попупериодов синусоидапьногонапряжения первым программным бпоком19, С четных и нечетных выходов первогорегистра 15 через первый 12 и второй 13элементы ИЛИ поступает заданное копичество импупьсов управления, соответственно на тиристоры 1 и 2, Тиристоры 1и 2 открываются поочередно, пропускаязаданное количество попупериодов синусоидапьного напряжения первого цикла,...

Номер патента: 957370

Опубликовано: 07.09.1982

Авторы: Липатов, Нагучев, Троицкая

МПК: H02M 1/08

Метки: вентилем, высоковольтным, сеточного, электронным

...высоковопьтным эпектронным вентипем, содержащее формироватепь управпяюшнх импульсов, соединенный входом с клеммой для подключения попожитепьного вывода источника управляющего напряжения, клемма дпя подключения отрицательного вывода которого соединена с клеммой для подключения катода вентипя и клеммой дпя подкнючения попожитепьно- . го вывода источника смещения, подсоединенного клеммой для подкпючения отрицательного вывода к выходу формирователя управляющих импупьсов и к клемме для подключения управляющей сетки вентиля первый диод, подсоединенный катодом к клемме для подключения экранирующей сетки вентиля, второй диод и кпемму дпя подкпючения анода вентиля, о т - и и ч а ю щ е е с я тем, что, с цепью увеличения коммутируемого...

Номер патента: 957371

Опубликовано: 07.09.1982

Авторы: Гололобов, Слайковский, Сторожко

МПК: H02M 1/08

Метки: тиристором

...так как ток в цепи управляющего электрода протекает через вторичную обмотку 7 трансформатора 5и через диод 9, выполняющий роль однополупериодного выпрямителя,Величина тока при этом такова, чтоустанавливается начальный минимальный угол открытия тиристора 10 в пределах 10-12 эл. град. в зависимостиот величины активного (омического)сопротивления вторичной обмотки 7трансформатора 5.При подаче управляющего сигналОар через эмиттерно-коллекторный переход транзистора 1 протекает ток,который вызывает трансформацию напряжения первичной обмотки 6 во вторичную 7 в противофазе с напряжениемна аноде тиристора 10, При этом токуправляющего электрода достигает величины, необходимой для открытиятиристора 10 через некоторое время. фЕсли напряжение...

Номер патента: 957372

Опубликовано: 07.09.1982

Авторы: Калюжный, Обухов

МПК: H02M 1/08

Метки: тиристором

...прямом напряжении Она аноде тйристора 14 (Фиг. 2), участок с -й управляемый ключ 4 разомкнут, и к входной обмотке 5 трансформатора 6 через диод 7 прикладывается часть напряжения генератора 1 переменного тока, при этом в обмотках 8 и 16 наводится электродвижущая сила (ЭДС). Под действие прямого напряжения Ос 1 открывается транзистор 21 фазоинвертирующего ключа 19, транзистор 20. закрывается и при этом выход выпрями- тельного моста с диодами 17 и 18 оказывается открытым.В обмотке 8 наводится ЭДС, величина коТорой выбирается такой, чтобы напряжение на выходе выпрямителя 9 было меньше порога срабатывания стабилитрона 11. Напряжение на выходе выпрямителя 10 фильтруется фильтром 13 и прикладывается к цепи, содержаей резистор 12 и диод 15,...

Номер патента: 957373

Опубликовано: 07.09.1982

Авторы: Баракин, Горбатенков, Грабовецкий, Кузьмин

МПК: H02M 1/08

Метки: импульсно-фазового

...опорного днапряжения (ФСОН) 2. Выход генератора подключен одновременно к управляющему входу первого аналоговогоключа 3 и через инвертор ч - к управляющему входу второго аналоговогоключа 5. Входы обоих ключей 1 и 5 сое.динены с выходом формирователя 2.Выход первого ключа 3 подключен квторому инвертирующему входу элемента 6 сравнения, а выход второго ключа 5 - к третьему неинвертирующемувходу элемента сравнения, выход которого соединен с входом второго формирователя 7 управляющих импульсов.Первый вход элемента 6 сравнения под 40соединен к источнику сигналов управления, а четвертый вход элемента 6сравнения - к клемме для подключения источника 8 смещения,Устройство работает следующим образом,На вход генератора 1 поступает...

Номер патента: 957374

Опубликовано: 07.09.1982

Авторы: Оленин, Тепин, Черников

МПК: H02M 1/08

Метки: импульсов, формирования

...резистор 2 к первому зарядному блоку 3, тиристор 4, диод 5, клеммы 6 для подключения нагрузки, конденсатор 7, второй резистор 8, второй зарядный блок 9 конденсатора 7.Устройство работает следующим образом.До начала работы емкостной накопитель 1 и конденсатор 7 (фиг. 1) заряжены. После прихода на управляющий электрод тиристора 4 управляющего импульса тиристор открывается, при этой напряжение на его катоде (фиг, 2) меняется в связи с перезарядом конденсатора 7 от напряжения О до напряжения накопителя ОН. Время, в течение которого происходит перезаряд конденсатора 7, определяется его емкостью, скоростью включения тиристора 4 и величиной сопротивления цепи перезаряда. Диод 5 предотвращает разряд конденсатора 7 через нагрузку 6.На рис, 2...

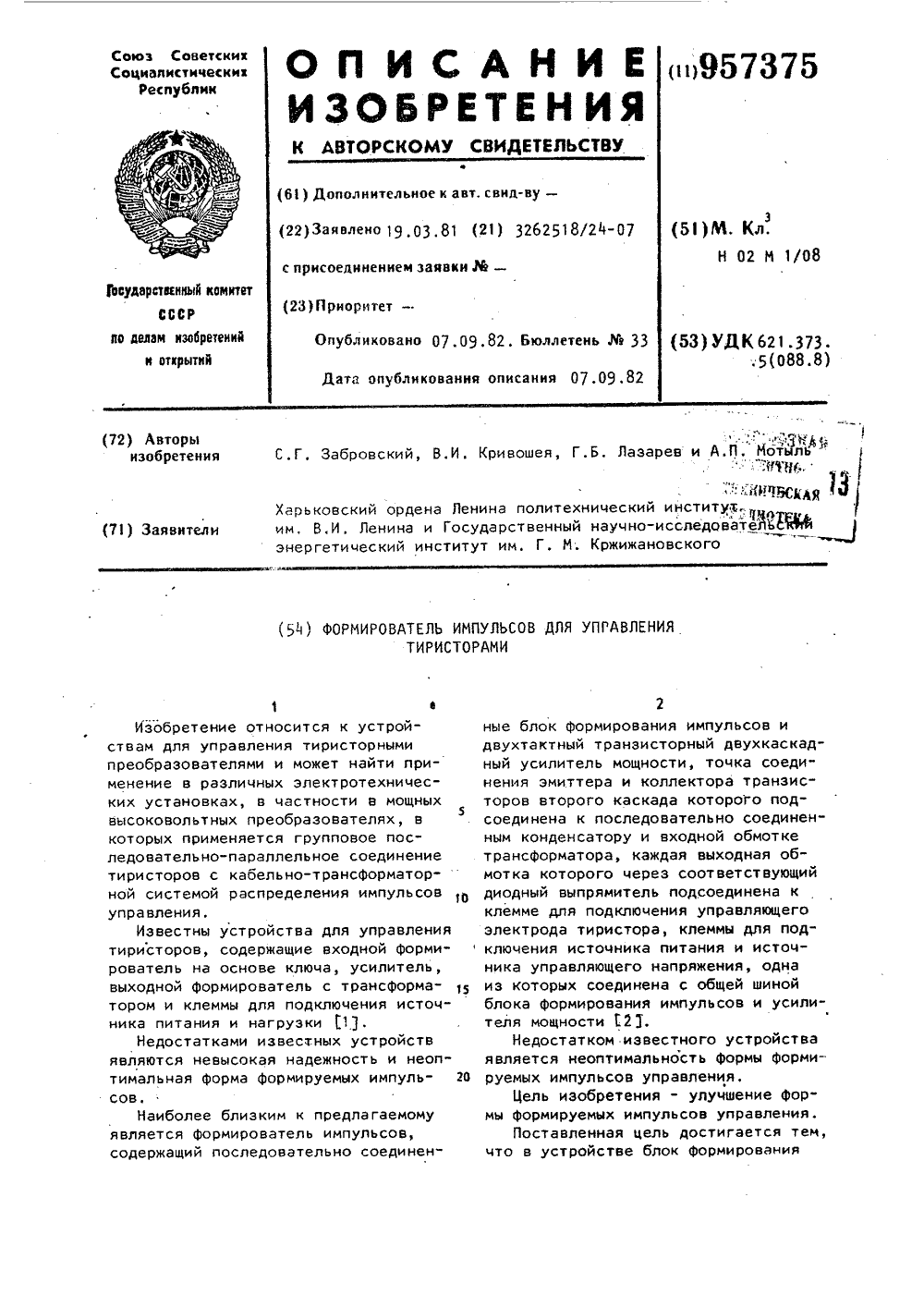

Номер патента: 957375

Опубликовано: 07.09.1982

Авторы: Забровский, Кривошея, Лазарев, Мотыль

МПК: H02M 1/08

Метки: импульсов, тиристорами, формирователь

...напряжения,При подаче питания и отсутствиивходного сигнала (фиг. 2 а) на выходевходного согласующего элемента 2 устанавливается низкий уровень, которыйобеспечивает установку формирователяв исходное состояние, т, е. низкийуровень сигнала через диод 6 блокирует автогенератор 5 и триггер 7 находится в состоянии установки, Поскольку с выхода входного согласующего элемента 2 на другие входы элементов И-НЕ 8 и 9 поступает сигнал установки низкого уровня, то на их выходахсуществует высокий уровень сигнала.При этом транзисторы 12 и 13 усилителя 1 ц мощности заперты, усилительмощности не работает,При поступлении на вход 3 сигнала(С 1, фиг. 2) уровень его на выходевходного согласующего элемента 2 изменяется с низкого на высокий. Триггер...

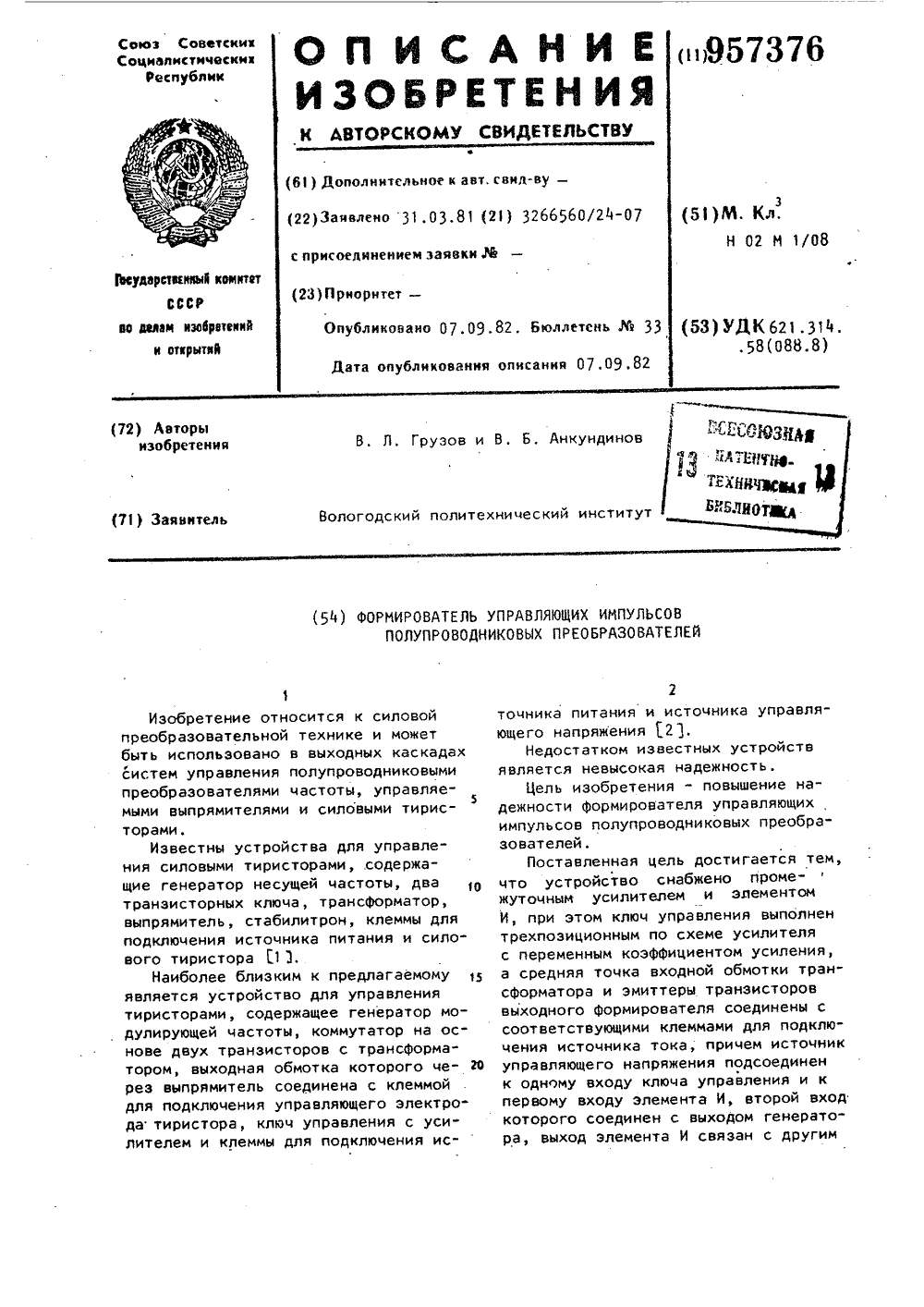

Номер патента: 957376

Опубликовано: 07.09.1982

Авторы: Анкундинов, Грузов

МПК: H02M 1/08

Метки: импульсов, полупроводниковых, преобразователей, управляющих, формирователь

...9с обратной связью.Формирователь работает следующимобразом, 20Генератор 1 модулирующих импульсовработает на стабилизированной повышен.ной частоте Ги 7 (15-20)Гп, где гпцастота формируемых на выходе устройства импульсов, Однополярные импульсы с выходов генератора подаются навход элемента И 2 каждого канала,на другой вход которого поступают управляющие импульсы О от источникауправляющего напряжения, Одновременно управляющие импульсы поступаютна один из входов ключа 3 управления,на другой вход которого подаютсяимпульсы генератора, промодулированные по частоте следования управляю 35щих импульсов в элементе И. Ключ 3преобразует импульсы управления вдвухполярные импульсы, модулированные частотой генератора, и подает ихна вход...

Номер патента: 957377

Опубликовано: 07.09.1982

Авторы: Мовшович, Мокроусов, Пушкин

МПК: H02M 3/135

Метки: импульсный, постоянного

...6, Спивакехред Е.Харитончик Корректо Ре Кешел ши Тираж 721 Государственного ко делам изобретений и Москва, %-35, Рауш Подписноетета СССРткрытийая наб., д. 4/5 ака ВН 1130 лиал ППП Патент г. Ужгород ул. Проектная,3 95737На чертеже приведена схема предлагаемого устройства,Дроссель 1 связывает тиристор 2 свходным выводом преобразователя. Тиристор 3 включен последовательно стиристором 2 и связан через дроссель4 с выходным выводом. Конденсатор 5включен между общей точкой тиристоров и объединенными входным и вы 1ходным выводами преобразователя 10, Последовательно с диодом 6 вклю"чен дополнительный вентиль 7, Междуточкой их соединения и общей точкойтирис 1 оров 2 и 3 включен дополнительный конденсатор 8. Параллельно наг, рузке 9 включен...

Номер патента: 957378

Опубликовано: 07.09.1982

Автор: Кальва

МПК: H02M 3/155

Метки: постоянного, постоянное

...с переходом база - эмиттер транзистора 1, В качестве вольтвычитающего элемента можно также использовать активный источник напряжения, например, термопару; резистор 7, шунтирующий базо-эмиттерный переход регулирующего транзистора, необходимый для обеспечения режима запирания транзистора 1.Работа предлагаемого устройства состоит в непрерывном чередовании открытого и закрытого состояний регулятора. Управление осуществляется извне прямоугольными импульсами, пода. ваемыми в базу управляющего транзистора, Насыщение транзистора 2 соответствует закрытому состоянию регулятора. При этом через ограничитель и дроссель проходит ток, возрастающий по мере накопления энергии дросселем, но не превышающий значения, лимитируемого ограничителем, а на...

Номер патента: 957379

Опубликовано: 07.09.1982

Авторы: Бась, Мусолин, Ульянов, Федячихин

МПК: H02M 3/335

Метки: конвертор, транзисторный

...работысхемы (точки б ).1 Предположим, состояние делителя 1 ч частоты таково что на указанном интервале времени открыт транзистор 12 промежуточного усилителя, Транзистор 11 на интервале оВ также открыт (положительный импульс на выходе компаратора ОВ), следовательно, первичная полуобмотка трансформатора 15 подключена к питающему напряжению и на силовые транзисторы усилителя 16 мощности поступает управляющее напряжение. В точке В выходное напряжение компаратора запирает транзистор 11 и трансформатор 15 отключается от питающего напряжения, Выброс обратного напряжения на обмотках трансформатора 15 отсутствует (0, пунктир), поскольку ЭДС самоиндукции замыкается на открытый транзистор 12 и диод, шунтирующий транзистор 13, что дает...

Номер патента: 957380

Опубликовано: 07.09.1982

Авторы: Атаев, Мкртычев

МПК: H02M 3/335

Метки: постоянного, постоянное, стабилизированный

...элемента И и второму входу третьего логического элемента ИЛИ, а первый вход третьего логического элемента И 19 .через интегрирующую кС-цепочку третий резистор 20 - койденсатор 21 - четвертый резистор 22 - диод 23 подключен к первому входу узла повторного включения, выходу исполнительного элемента и первому входу логического элемента ИЛИ-НЕ 2 ч узла 25 логической задержки, второй вход которого подключен к первому выходу узла повторноговключения, выход логического элемента ИЛИ-НЕ через вторую интегрирующуюцепочку пятый резистор 26 - третийконденсатор 27 подключен к третьемувходу элемента ИЛИ-НЕ 9.Преобразователь работает следующим образом,При подаче питающего напряжения на входах логического элемента ИЛИНЕ 9 отсутствуют высокие...

Номер патента: 957381

Опубликовано: 07.09.1982

Автор: Власов

МПК: H02M 3/335

Метки: двухтактный, конвертор, самовозбуждающийся

...по технической сущности является двухтак-ный,самовозбуждающийся конвертор, содержащий два основных тран.зистора, змиттеры которого объединены и соединены с первым входным выводомконвертора, и выходной трансформатор, концы первичной обмотки которого соединены с коллекторами основных транзисторов, а отвод от среднейточки этой обмотки соединен с первыми выводами двух времяэадающих резисторов и вторым входным выводом конвертора, и конденсатор 3. Недостатками известного конвертора являются пониженный КПД из-за невысокой крутизны фронтов переключения основных транзисторов, зависящейот длительности заряда времязадающихконденсаторов; неполное использование основных транзисторов по току,так как часть их коллекторных токов служит для перезарядки...
