Номер патента: 290384

Опубликовано: 01.01.1971

Авторы: Степанов, Шейнин

МПК: H02H 7/122, H02M 7/5375

Метки: постоянного

...включенных по двух сель с сердечником 5 к положительному и и к последовательно почке, зашунтирован заикой со средним силового трансфоркИзобретение относится к области радиотехники, в частности к устройствам питания радиоаппаратуры.Известны преобразователи постоянного напряжения, содержащие силовой трансформатор и диодно-резистивную цепочку.Однако в известных преобразователях выброс тока потребления происходит в момент переключения, величина которого в несколько раз превышает рабочий ток, что приводит к необходимости установки триодов с большим допустимым током.С целью уменьшения выброса тока в момент переключения до величины, близкой к рабочему току, в предлагаемом устройстве используется дроссель с сердечником, включенный...

Номер патента: 290390

Опубликовано: 01.01.1971

МПК: H02M 3/10

Метки: 1ёиблис, l-aа, пл, пт, третьяков, ч-п

...4, работают с миимальпым углом запаздывания, ток через об. мотки управления возрастает, насыщене дросселей увеличивается, вследствие чего воз. растает и выпрямленный ток агрегата.Длительность импульсов в ждущем мульти. вибраторе прибл 2 кепно может быть выражена следующим равенством;Ув- ЕДС 1 п1 и где 1 - длительность и,пульса; Е - начальное зап,рОцее па конденсаторе; У - уровень напряжения, на которое включен времязадающий резистор базы открытого в исходном состояшш триода;1 х - времязадающие резисторы (ца фиг. 3резисторы 42 - 44);С - времязадающие емкости (на фцг, 3емкости 45 - 47).Из приведенного равенства ц фиг. 2 и 3 вцлно, что при постоянных значениях Р. С, Св длительность импульсов может изменяться напряжением Е, с помощью...

Номер патента: 290612

Опубликовано: 01.01.1971

Авторы: Иностранец, Иностранна

МПК: H02M 7/04

Метки: инвертора, погасания, регулятор, угла

...и ток потечет через первичную обмотку трансформатора 5, который даст зажигающий импульс на сетку соответствующего вентиля.При нормальной работе напряжение пита З ющей сети можно считать синусоидальным,Однако по разным причинам на него могут накладываться гармоники, которые оказывают такое влияние на систему регулирования, что может получиться свободная аварийная 20 коммутация. Для предотвращения этого насигналы от датчиков тока и напряжения накладывают дополнительный сигнал, который появляется только тогда, когда питающее напряжение значительно отклоняется от своего нормального состояния. При этом появляется напряжение на последовательном фильтре, содержащем конденсаторы 6 и реактивные катушки 7. Это напряжение трансформируется...

Номер патента: 291291

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Проектно, Энергетического

МПК: H02M 1/088

Метки: 291291

...которого состоит из секций 16, 17, выполнен в виде двух стержней. На каждом из стержней расположены вгоричные обмотки 6 выходного трансформатора и одна из секций 16, 17 первичной обмотки, подключенной через один из тнристоров 4, 5 параллельно дополнительной цепочке, состоящей из конденсатора 7 (10) и дросселя 8 (11), и КС-цепочке 3.2; Устройство работает следующим образом.От зарядного блока напряжение через диод 18 выпрямителя 2 поступает на цепочки и тиристоры 4, 5. При этом происходит заряд конденсатора 19 КС-цепочки 3 и конденсато- зО ров 7 и 10. Когда открываются тиристоры 4,5,конденсаторы 19, 7, 10 разряжаются соответственно через сопротивление 20 дроссели 8, 11 и секции 16, 17 первичной обмотки выходного трансформатора. Цепочки из...

Номер патента: 291292

Опубликовано: 01.01.1971

Автор: Ткачев

МПК: H02M 5/10

Метки: переменного, стабилизатор

...небольшой 0 мощности. Элемент опорного напряжения Изобретение предназначается для электротехнических устройств и цепей электрического питания радиосистем, где требуется стабилизация напряжения.Известен стабилизатор напряжения компенсационного типа, в котором исполнительный орган выполнен в виде трансформатора с двумя вторичными обмотками.Цель изобретения - повышение надежности схемы и улучшение качества стабилизируемого напряжения.Для этого в предлагаемом стабилизаторе первичная обмотка вольтодобавочного трансформатора связана с входным и выходным зажимами, а вторичные обмотки включены встречно, при этом одна из них связана с входным согласующим трансформатором, а другая через элемент опорного напряжения - выходным согласующим...

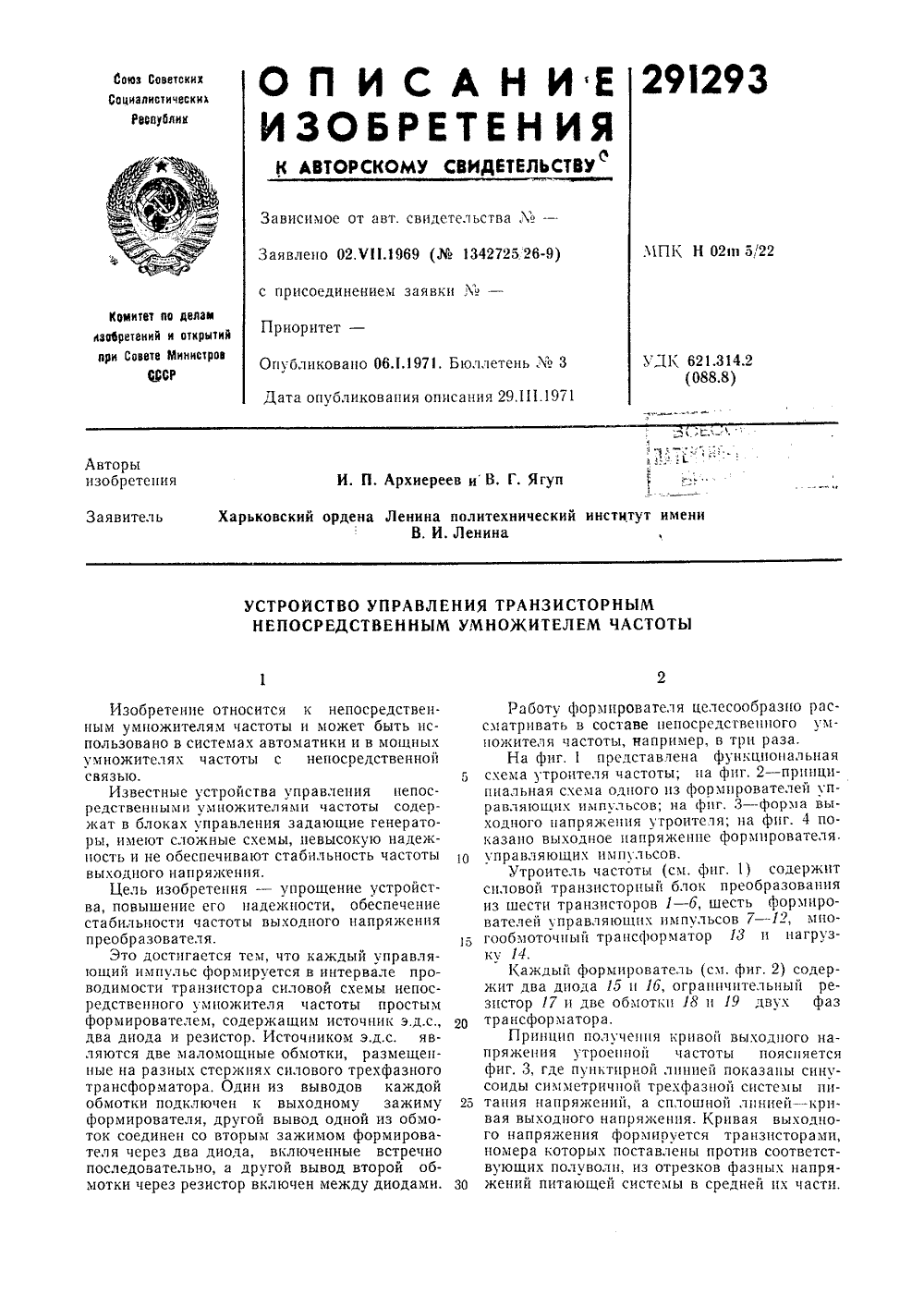

Номер патента: 291293

Опубликовано: 01.01.1971

МПК: H02M 5/22

Метки: 291293

...из формирователей управляющих импульсов; на фиг. 3 - форма выходного напряжения утроителя; на фиг. 4 показано выходное напряжение формирователя.0 управляющих импульсов.Утроитель частоты (см. фиг. 1) содержитсиловой транзисторный блок преобразовация из шести транзисторов 1 - 6, шесть формирователей управляющих импульсов 7 - 12, мцогообмоточцый трансформатор 1 т и нагрузку 11.Каждый формирователь (схн фиг. 2) содержит два диода 15 и 16, ограцичительный резистор 17 и две обмотки 18 и 19 двух фаз трансформатора.Принцип получения кривой выходного напряжения утроенной частоты поясняется фиг. 3, где пунктирной линией показаны синусоиды симметричной трехфазцой системы пи тания напряжений, а сплошной лшшей - кривая выходного напряжения....

Номер патента: 291294

Опубликовано: 01.01.1971

Автор: Цебин

МПК: H02M 7/04

Метки: постоянного

...1 О ферритовое кольцо, пусковую цепь, состоящую из полупроводникового диода 5 и резистора 6, резистор 7 и конденсатор 8.Благодаря последовательному включениюрезистора 7 базовые токи пе превышают того15 необходимого значения, которое может полностью открыть один из транзисторов, т, е, перевести его в режим насыщения при соответствующей нагрузкс. Величина сопротивления этого резистора выбирается в зависимос ти от выходной мощности преобразователя иможет быть от единиц до нескольких сотен ом.Для увеличения скорости переходных процессов в транзисторах в моменты их отпирания и запирания служит конденсатор 8. шун тирующий резистор 7 и диод 5, Переднийфронт импульса при наличии конденсатора 8 становится круче, так как в момент отпирания...

Номер патента: 291299

Опубликовано: 01.01.1971

Авторы: Ленинградский, Отекл

МПК: H02M 1/08

Метки: генератор, импульсов, пачки, управлениятирйсторалле

...тп;)пстордмп и значительном уменьше и:1 его габаритов и веса.В прсдгдгдемю генераторе пачки импульс)укзд 11251 1;сгп достигается путем пере- :5 ( работы пмпулсного трансформатора с.дстюга никла ирсд(лшую петлю гистер :1: с В к яестс 01: О В 1 д 1 и 100 ге не ятор д ис" ,:;зо;1: трднзпст11 Й ГрсОбдзовдтегъ по(тяОг 11 пр 51)ксш 51, ждуии режим рабо- "0 ты кто) ОГО 00 сс и счп) 1 стс 51 Вк, 110 ен исм р езистрд В клгсктриуО цепь Одного из транзи)Ов и допол 1;тсгнного транзистора в его бдзвую цепь. ля уменьшения влияния введсч ного резистора ня длительность паузы 26 к,ночеп диод, шунтпруюгций последовательносодинсн;ые транзистор и резистор, и линей:ый дроссс, с д;Одо 1, ГодклоСнные ко Вто)1 чно, Обмокс Грнс 1)ормдтордвозможно я 7 отрдс 10)х...

Номер патента: 291300

Опубликовано: 01.01.1971

Авторы: Бченко, Филоненко, Хошнскаа

МПК: G05F 1/14, H02M 7/48

Метки: автоматической, стабилизации

...величины напряжения источника): 5352 1%.Условимся, что добавочное напряжение в 5% относится к 1-й ступени регулирования: в 3,5% - ко 2-й; в 2% - к 3-й и в 1% - к 4-й.Проверяем первое условие:12% - (5+3,5+2+1) % =0 5%Для выполнения второго условия добавочные напряжения 1-й и 4-й ступеней должны находиться в противофазе с добавочными напряжениями 2-й и 3-й ступеней, Следовательно, алгебраическая сумма их равна:(5+ 1) % - (3,5+ 2) % = 0,5%Соблюдено здесь и третье условие, поскольку минимальное добавочное напряжение (1%) не превышает погрешности регулирования (1%).Таким образом, для выполнения поставленного задания необходимо иметь четыре последовательно включенные ступени регулирования с указанными значениями величин и фаз...

Номер патента: 292203

Опубликовано: 01.01.1971

Автор: Кузнецов

МПК: H02M 3/02

Метки: астатический, стабилизатор

...опорной частоты, и через формирователь коротких импульсов с частотным преобразователем, подключенным совместно со сглаживающим фильтром к выходному зажиму стабилизатора. При этом 5 указанные усилитель мощности и триггерпредставляют собой фазочувствительный регулирующий элемент.На чертеже представлена блок-схема описываемого стабилизатора.10 Стабилизатор содержит усилитель мощности 1, сглаживающий фильтр 2, симметричный триггер 3, задающий блокпнг-генератор 4, формирователь коротких импульсов 5, частотный преобразователь б.15 Выходное напряжение стабилизатора с помощью частотного преобразователя б и формирователя коротких импульсов 5 преобразуется в последовательность импульсов, которые подаются на вход симметричного тригге ра 3. На...

Номер патента: 292204

Опубликовано: 01.01.1971

Автор: Кибакин

МПК: H02M 3/24

Метки: 292204

...преобразователь напряжения содержит транзистор 1, работающий в режиме ключа, обмотку 2, сглаживающую бросок тока и запасающую магнитную энергию при открытом указанном транзисторе. Полезная нагрузка 3 ограничивает предельную величину тока через транзистор 1. С помощью диода 4 энергия, запасаемая обмоткой 2, отдается в нагрузку при закрывании транзистора 1. ОбВ исходном состоянии транзисторы 1 и 7закрыты. При подаче на базу транзистора 7 положительного напряжения он и транзистор 1 открываются. Ток проходя через обмотку 2 15 и нагрузку 3, нарастает и поддерживает транзистор 1 в открытом состоянии. Поскольку конденсатор б выбирается достаточно большой емкости, он заряжается очень медленно и не успевает существенно изменить потен циал...

Номер патента: 292205

Опубликовано: 01.01.1971

Авторы: Голубков, Смирнов, Фрунзенский, Шестаков

МПК: H02M 1/08

Метки: тиристором

...отличается тем, что контактный элемент через резистор подсоединен параллельно введенному в устройство дополнительному динистору, который включен последовательно с указанным динистором.На чертеже схематически изображено предложенное устройство. Динисторы 1 и 2 выбираются с примерно равными напряжениями включения из расчета, чтобы сумма их напряжений включения была больше максимально возможного напряжения на закрытом тиристоре 3. Но напряжение включения каждого из динисторов должно быть меньше минимально возможного напряжения на закрытом тиристоре 3. Если контакт 4 разомкнут, то тиристор 3 не может включиться, так как напряжение на каждом динисторе оказывается меньшим, чем напряжение включения. При замтируетсяисходитдинистор5 на...

Номер патента: 292590

Опубликовано: 01.01.1971

Авторы: Спув, Травин

МПК: H02M 7/155

Метки: вентилями, высоковольтного, импульсного, каскадно, мостового, п-фазного, ртутными, тиристорами

...через расщепитель 6 управляющих импульсов к высоковольтному тиристорному блоку 4 (или ртутному вентилю). Устройство снабжено также ждущим мультивибратором 10, датчиком б полярности напряжения на тиристорном блоке 4, датчиком 3 моментов перехода напряжения на тиристорном блоке 4 через нуль в область положительных величин, логическим элементом 11 типа ИЛИ,Устройство работает следующим образом.Узкий первичный импульс от источника синхронизирующих импульсов 1 системы автоматического регулирования преобразователя поступает через световой канал 7 на вход ждущего мультивибратора 10 и на один из входов логического элемента 11 типа ИЛИ. На второй вход логического элемента 11 поступает сигнал с датчика 3. Мультивибратор 10 вырабатывает...

Номер патента: 294212

Опубликовано: 01.01.1971

Авторы: Андреев, Биь, Нежданов, Юхнин

МПК: H02M 5/27

Метки: непосредственны, тиристорным

...если отсчитывать его от начала полу- волны питающего напряжения, в результате чего тирнсторы при нулевом эталонном сигнале не включаются. Этого можно добиться, если тпристоры, например, фазы А управляются от нуль-органов, включенных на линейное напряжение АС, тиристоры фаз В и С управляются соответствешю от нуль-органов, включенных ца линейные напряжегня АВ иВС (см. фиг. 2 а, 6).Расширение диапазона углов включшшя силовых тиристоров осуществляется путем суммирования ампер-витков по цепям питания высокой частоты нуль-органов, принадлежащих разным фазам.Каждый нуль-орган (см. фиг. 26, г) имеет дополнительную обмотку с числом витков в два раза больше основной, причем дополнительная обмотка включается через диод в другую фазу цепи...

Номер патента: 294218

Опубликовано: 01.01.1971

Авторы: Гольденталь, Латышко, Ленинградское

МПК: H02M 7/00

Метки: включенными, последовательно, преобразователями

...будет приложено в прямом направлении повышенное напряжение, превышающее максимальное рабочее почти в два раза. Это может привести к выходу их из строя в случае, если выбор вентилей производился без учета возможности таких перенапряженийий.Рассмотренный случай является характерным для реверсивных схем с поочередным управлением последовательно включенными преобразователями, так как для повышения коэффициента мощности установки вентили двух последовательно включенных преобразователей отпираются с различными значениями углов регулирования, т. е. неодновременно, что и приводит к неравномерному делению напряжений между ними при отсутствии протекания выпрямленного тока. Во избежание этого необходимо обеспечить непрерывное протекание...

Номер патента: 294243

Опубликовано: 01.01.1971

Автор: Московский

МПК: H02M 1/08, H03K 5/01

Метки: импульсов, формирователь

...ны транзистор ры, к одной и ник питания нагрузка, отли рощения, испо типа проводик ды соединены форматора, пе чена последов Изобретение относится к формировагелямимпульсов, выполненным по мостовой схеме,в два плеча которой включены транзисторы, вдва другие - конденсаторы, к одной из диагоналей подключен источник питания постоянного тока, к другой - нагрузка.С целью упрощения схемы предложенногоформирователя используют транзисторы разного типа проводимости, базы которых черездиоды соединены со вторичной обмоткой 10трансформатора, первичная обмотка котороговключена последовательно с нагрузкой.На чертеже приведена схема предложенногоформирователя,При подаче на вход схемы формирователя 15гармонического сигнала (положительная полуволна...

Номер патента: 295170

Опубликовано: 01.01.1971

МПК: H02M 5/00

Метки: 295170

...которых сдвинуты по фазе на 90 при высокой стабильности фазового сдвига.Для этого на крестообразном участке магнитопровода взаимно перпендикулярно и под углом 45 к потокам входных обмоток располагаются две выходные обмотки.На чертеже представлен предложенный магнитный смеситель.Смеситель содержит магнитопровод с крестообразным участком. На стержнях магнитопровода находятся четыре входные обмотки 1, 2, соединенные попарно, на которые подаются входные напряжения разных частот. Взаимно перпендикулярно и под углом 45 к входным обмоткам располагаются выходные обмотки 3, 4,Предмет изобретенияМагнитный смеситель, содержащий магнитопровод с крестообразным участком, на стержнях которого расположены четыре обмотки, соединенные попарно и...

Номер патента: 295173

Опубликовано: 01.01.1971

Авторы: Ватентно, Жарский, Миль

МПК: H02M 5/22

Метки: переменногонапряжения

...к конденсаторам 1 и 5, а параллельно ему после отсекающего тцрцстора присоединяется гасящий тцрцстор 3. Противоположные концы 15 нагрузки соединяются со входом трехфазногомостового выпрямителя 8, параллельно выходу которого присоединяется тцрцстор 9,Схема работает следующим образом.Включающий 9 ц отсекающцй 2 тцрцсторы 20 включаются одновременно. В момент вкл(очеция этих тцрцсторов заряжаются конденсаторы 4 и 5 от зарядного мостового трехфазного выпрямителя 1 цо цени: 25 + выпрямителя 1 - отсекающцй тцристор 2 - конденсатор 4 - включающий тцрцстор 9 - конденсатор 5дроссель 6 --выпрямителя 1. Как только емкости зарядягся, ток через тиристор 2 це пойдет, ц оц погас нет (отсечется).295173 В 3Одновременно с этим замыкается нуль...

Номер патента: 295174

Опубликовано: 01.01.1971

Авторы: Куницын, Научно, Отруб

МПК: H02M 7/12

Метки: выпрямителя, выходе, стабилизации, управляемого

...выпрямителя, в котором реализован предлагаемый способ стабилизации.Выпрямитель содержит управляемый вентиль 1, КС-фильтр (2, 8), нагрузку 4. К первичной обмотке анодного трансформатора б подключен вход устройства б ограничения и дифференцирования питающего напряжения. Выход устройства б через разделительный конденсатор 7 связан с амплитудно-временным преобразователем на лампах 8 - 11. Подбором емкости 12, резистора 13 и режима лампы 11 устанавливается необходимыи коэффициент преобразования. С выхода амплитудно-временного преобразователя сигнал через формиро.5 ватель 14 и усилитель 15 поступает на управляющий электрод вентиля 1.При работе выпрямителя на выходе устройства б в начале каждого рабочего полупериода формируется...

Номер патента: 296139

Опубликовано: 01.01.1971

Авторы: Гусев, Нечаев, Тункин

МПК: H02M 9/04, H03M 1/50

Метки: времени, интервал, постоянного

..., истоИцю 6 эталонного тока, и ток 1,создает компенсирующее поле в обоих магнитопроводах 1 и 2, причем разность ампер- витков эталонного и измеряемого токов выбирается такой, чтобы на каждом магнитопроводс оца была равна по величине и обеспечивала поле в зазорах мапштопроводов в 4 - 5 раз больше коэрцитцвцой силы сердечника датчиков 4 н д, и 001311 тца ПО знаку. 111 тчики размеЦены в зазорах мапштопроводов.Обмотки подмагнишваци 5 датчиков 4 и 5 вклОчсны последовательно и питаются от источника 7 пилообразного тока. Пилообразное иоле Н,. 1) (см. фиг. 2) направлено встречно результирующему полю в зазоре каждого магнитопровода и должно быль достаточным для перемагничиванця датчиков, В результате персмагнцчивания на сигнальных обмотках...

Номер патента: 296197

Опубликовано: 01.01.1971

Авторы: Динкель, Петренко

МПК: H02M 1/00

Метки: многофазных, преобразователей, тиристорных

...через 120 эл. град, Импульсный режим работы тиристора 23 обеспечивается цепочкой, состоящей из конденсатора 24 и резистора 25,Таким образом, тиристор 23 периодически через 120 эл. грао. открывается на время, близкое длительности импульсов, поступающих на его управляющий электрод. Выбор импульса на соответствующую фазу тиристорного преобразователя осуществляется логическим коммутатором. Импульс управления появляется на выходе одного из трансформаторов 2 б, 27 и 28, в цепи первичной обмотки которого оказывается открытым тири- стор в момент открывания тиристора 23,Сигналом разрешения на выдачу импульсов соответствующим каналам является фазовое напряжение, поступающее на вход каждого канала коммутатора от соответствующих фаз. Управляющий...

Номер патента: 296198

Опубликовано: 01.01.1971

МПК: H02M 7/537

Метки: постоянного

...подключена база упомянутого дополнительного транзистора.На чертеже показан предлагаемый преобразователь,Задающий генератор 1 соединен с коллектором транзистора 2, шуцтцроваццого сопротивлением 3, эмцттер которого соединен с плюсом источника питания и сопротивлением 4, другой конец которого соедпцен с базой 5 транзистора 2 и плюсом усилителя мощности 5.Схема работает следующим образом, Прц изменении тока нагрузки усилителямощности 5 от максимального до мццималь- О ного значения соответственно уменьшается падение напряжения на сопротивление 4, т. е.на переходе эмцттер в ба транзистора 2, что приводит к увеличению сопротивления транзистора и уменьшеншо напряжения, подаваемо го на задающий генератор 1.Благодаря этому, соответственно...

Номер патента: 296199

Опубликовано: 01.01.1971

Авторы: Завь, Лаптев, Уан

МПК: H02M 5/04

Метки: инвертор, однофазный, транзисторный

...синхронизация мультивибратора 3 осуществляется от вторичных обмоток / и 8 трансформатора 5 через развязывающие диоды 9 и 10 и дроссель насыщения 11. Г 1 оследовательная цепь, состоящая из ограничительного резистора 12 и встречно включенных вторичных обмоток 13 и 14 трансформаторов б ц 3 соответственно, предназначена для перемагничивация дросселя насыщения импульсным напряжением. Если в момент времени 1, произошло переключение инвертора и транзистор 2 закрылся, а транзистор 1 открылся, то для правильной работы ицвертора необходимо, чтобы его очередное переключение произошло в момент времени 1,. Следовательно, импульс напряжения, возникший в момент времени 1 не должен запирать открытый трацзцстор 1. Зто достигается в результате подачи в...

Номер патента: 296200

Опубликовано: 01.01.1971

Авторы: Айнварг, Ильчевский, Камбуров

МПК: H02M 5/10

Метки: обратно, п-фазного, преобразования, фазное

...при помощи вращающегося магнитного поля. Однако такие преобразователи имеют большой ток холостого хода, и, следовательно, низкий к.п.д. в особенности при повышенных частотах,Известны также устройства для преобразования гг-фазного напряжения в т-фазное и обратно, магнитопровод которых выполнен по типу трансформатора, Недостатками этих устройств является зависимость фазовых соотношений от несимметрии нагрузки и преобразуемого напряжения и необходимость работы только на линейном участке кривой намагничивания, что связано с ухудшением использования активных материалов.В предлагаемом устройстве магнитопровод выполнен в виде расположенных по окружности на одинаковом расстоянии один от другого т магнитно изолированных...

Номер патента: 296201

Опубликовано: 01.01.1971

Авторы: Копанев, Наумов, Собольков

МПК: H02M 5/42, H02M 7/72

Метки: преобразователя, тиристорного

...16. Однако в получаемых таким образом импульсах насЕ 1пряжения амплитуда зависит от - и меняетН ся во время процесса коммутации, а также при изменении нагрузки 19 инвертора, Величина сигнала может достигать значений 50 200 в. Подавление начального пика напряжения и сигнала в схеме органа 2 измерения осуществляется сопротивлением 20 и конденсатором 21, Мостом из диодов 22 импульсы преобразуются в однополярные, Амплитуда ограничивается с помощью одного кремниево 1 о стабилитрона 23. Таким образом, на выходном сопротивлении 24 органа 2 получаются однополярные прямоугольные импульсы напряжения с постоянной амплитудой и длительностью, пропорциональной углу коммутации тиристоров 15, 16.Разделительный трансформатор 25 с заземленным экраном...

Номер патента: 296202

Опубликовано: 01.01.1971

Авторы: Грнн, Лол, Михайлов

МПК: H02M 7/36

Метки: 296202

...а подвижный контакт - к общей шине.На чертеже приведена электрическая схема 25 модулятора.На чертеже приведены следующие обозначения: Й, - внутреннее сопротивление источника входных сигналов В, - сопротивление цепи нагрузки; С, - разделительный конденсатор; 30: - проходной конденсатор; Я,; - компенсационное сопротивление.Предлагаемый модулятор состоит из трех- полюсного переключателя П, два контакта 1 и 2 которого подключены к конденсатору С включенному последовательно цепи нагрузки Сь Р, а третий персключающийся контакт,3 соедииец с общей точкой (землей), имеющей нулевой потенциал, и через комненсациоциос сопротивление Ры, равное выходному сопротивлению источника входного сигнала, соединяется с целью нагрузки,Работа модулятора...

Номер патента: 296207

Опубликовано: 01.01.1971

Автор: Антонов

МПК: H02M 5/22

Метки: регулятором

...напряжение на нагрузке равно сумме напряжений обмоток 8 и б и т. д. В результате ступенчато регулируют напряжение на нагрузке, причем регулятор особенно выгоден, если число вит ков каждой следующей обмотки вдвое больше числа витков предыдущей.Однако, если управляющий импульс на тпристор 7, включающий обмотку 8, подают в начале К-го полупериода при активной на грузке регулятора или в момент равенстванулю силового тока при активно-ндуктивной нагрузке, когда тиристор 2 еще не восстановил запирающих свойств, то в средней ячейке появляется ток короткого замыкания, зо Этот ток продолжается, по крайней мере, в/ 11 Риг 2 аказ 1250/14 зд.55 Тираж 4 одписное Типография, пр, Сапунова,течение всего К-го полупериода и может при. вести к выходу из...

Номер патента: 296208

Опубликовано: 01.01.1971

Авторы: Артым, Ленинградский

МПК: H02M 1/08

Метки: генераторимпульсов, ключевой, магнитно-тиристорный

...Е, напряжения источника питания б. После прекращения зарядного 25 тока к тиристору 7 прикладывается обратноенапряжение, по величине почти равное напряжению Еспособствующее его выключению. Через некоторое время, обеспечивающее восстановление электрической прочности ти- зО ристора 7, другой короткий импульс подается3от возбудителя через трансформатор 12 на управляющий электрод тиристора 8. Тири- стор 8 включается, благодаря чему происходит разряд конденсатора 3 через индуктор 10 на нагрузку 5, параметры которой подобраны так, что амплитуда колебаний напряжения на ней не больше напряжения Еи емкость конденсатора 4 значительно больше емкости конденсатора 3. Благодаря наличыю диода 1 напряжение Ус на конденсаторе 3 не становится отрицательным...

Номер патента: 296209

Опубликовано: 01.01.1971

Авторы: Григорчук, Дмитриев, Евсеев, Рабинович, Специальное, Технологическое

МПК: H02M 1/08

Метки: hubw, namp, wi7-n, x-ivcaufizcamp, генераторовпэд, импульсных, силы, •xirii

...содержит резисторы Р,и Я., стабилитрон Дь переключающий диоддинистор Д емкость С 1 и импульсный трансформатор Тр, связанный вторичной обмоткой5 через диод Д, с управляющим электродом тиристора УВ. Параллельно тиристору включено сопротивление Рз для передачи напряжения на нагрузку при закрытом тиристоре, чтонеобходимо для работы схемы.10 Схема защиты от коротких замыканий состоит из полупроводникового триода ПП резисторов Р 4 и %, емкости С и диода Д;.Устройство работает следующим образом.Поступающее от генератора импульсное15 напряжение Уп,через ограничивающий резистор Р 1 подается на стабилитрон Дь Срезанная стабилитроном нижняя часть каждого импульса (фиг, 2,а) через переменный резистор Яз заряжает емкость Сь При дости 20 жении...

Номер патента: 297097

Опубликовано: 01.01.1971

Авторы: Иньков, Московский, Ордена, Феоктистов

МПК: H02M 5/22

Метки: двух, непосредственнойсвязью, параллельной, преобразователей, работы, частоты

...энергосистемы с двумя генераторами, 15Якорные обмотки генераторов 1 и 2 черезнепосредственные преобразователи 3 и 4 соответственно соединены общими шинами автономной (бортовой) сети (фазы А, В, С). Напряжения генераторов стабилизируются. 20Если работает только один генератор, например генератор 1, то подаются управляющие импульсы и на катодные и на анодные токосборные группы преобразователя 3. Пикличность отпирания групп определяется ча стотой напряжения на шинах А, В, С. При этом среднее значение линейного напряжения на этих шинах равно геометрической сумме средних значений двух фазных напряжений генератора 1, 30 Если работают оба генератора, то отпирают только катодные токосборные группы преобразователя 3 и анодные токосборные...
