H02M — Устройства для преобразования переменного тока в переменный, переменного тока в постоянный и наоборот, постоянного тока в постоянный или предназначенные для использования в электросетях или аналогичных системах энергоснабжения; преобразование входной энергии постоянного или переменного тока в выходную энергию требуемого вида; управление или регулирование таких устройств

Номер патента: 517116

Опубликовано: 05.06.1976

Авторы: Игольников, Нейн

МПК: H02M 5/10

Метки: значения, регулятор, среднего

...группы моста 5 заряжается конденсатор 11. Полярность напряжения на конденсаторах при этом указана на фиг. 1.В момент времени т, включается тиристор 8. При этом суммой напряжений конденсаторов 9 и 11 тиристор 7 включается, а ток через нагрузку 4 меняет направление. Такое изменение направления тока обусловлено с одной стороны сохранением знака э.д.с, обмоток, а с другой стороны - открытым состоянием тиристора 8. При этом ток нагрузки протекает по цепи: средняя точка обмотки 3, нагрузка 4, часть обмотки 2, диод катодной группы моста 6, тиристор 8, диод анодной группы моста 6, минус обмотки 3, Следует отметить, что при изменении направления тока нагрузки первичный ток знака не меняет, продолжая изменяться по синусоидальному закону (см. фиг....

Номер патента: 517117

Опубликовано: 05.06.1976

Авторы: Ефимов, Мамошин

МПК: H02M 5/12

Метки: переменного

...1=-6, 2=6, 3=6, 4=6.Если в качестве коммутационных элементов используются контакторы, то в одну из диагоналей моста включается через дополнительный переход. ный контактор токоограничивающий резистор (на схеме нс показано, так как выбран вариант схемы с использованием тиристоров),;3 Одну диагональ переключающего моста 4 вк:почается первая секция регулируемой обмотки, в другую - все остальные секции, объединенные выше расположенными переключающими мостами, Во второй схеме переключающего моста 5 в одну диагональ включены первая и вторая секции, а в другую - остальные и т,д.1 апряжение может сниматься с любой пары выводов 7, 8, 9.При этом при снятии напряжения с выводов 7, 8 на любой ступени регулирования в цепь включены все секции...

Номер патента: 517118

Опубликовано: 05.06.1976

Автор: Грошев

МПК: H02M 5/16

Метки: раз, умножитель, частоты

...напряжению ДЧ= - Ч2На нагрузке 7 (фиг. 1) происходит алгебраическое суммирование всех этих частей полуволн, в результате чего с выхода снимается сигнал утроеннои частоты, форма которого близка с синусоидальнои (фиг. 2 б). В случае умножения частоты в два раза (фиг. 3) умножитель содержит выходной трансфор.и матор 21 с первичными полуобмотками 22, 23 и вторичной обмоткой 24. Диоды 25, 26, 27, 28 включены встречно - последовательно и попарно со стабилитронами 29, 30, 31, 32. К каждой фазной входной клемме 33, 34 подключены по две пары диодов и стабилитронов противоположного направления, а к нулевому зажиму 35 источника питания подключен средний вывод первичной обмотки. Уро.вен Простота предложенного умножителя и возможность...

Номер патента: 517119

Опубликовано: 05.06.1976

Авторы: Грошев, Олейник

МПК: H02M 5/16

Метки: умножитель, частоты

...19 прикл, ывается составляющая входного сигнала положительной полярности, лежащая выше уровня разделения (фиг, 2 а), равного Ч =- 1/2 ЧщФорма кривой этого сигнала повторяет форму кривой синусоиды входного сигнала. В выходной обмотке 21 трансформатора появляется си:нал положительной полярности, форма кривой которого (2 б) при равенстве витков полуобмоток и выходной обмотки повторяет форму кривой сигнала, приложенного к полуобмотке 19 (фиг,1). На стабилитроне 7 создается падение напряжения, плюс которого приложен к управляющему электрод", а минус через огращчительньй резистор 13 - к като. ду тиристора 4, Цепь с тиристором 4 готова к пропусканию положительного входного сигнала второй фазы через полуобмотку 20 в направлении,...

Номер патента: 517120

Опубликовано: 05.06.1976

Авторы: Панасенко, Туча, Черешкевич

МПК: H02M 5/22

Метки: постоянного, стабилизированный

...8,подключенной к базам транзисторов 1, 2и дополнительной обмоткой отрицательнойобратной связи 9, крайние выводы которойчерез диоды 10, 11 подключены соответственно к базам транзисторов 1 и 2, асредняя точка через стабилитрон 12 подключена к эмиттерам этих транзисторови положительной шине источника питания.Обмотка 9 диоды 10, 11 и стабилитрон12 образуют цепь отрицательной обратнойсвязи, предназначенную для стабилизациивыходного напряжения преобразователя. Параллельно стабилитрону 12 подключена цепочка из последовательно соединенных дисда 13 и конденсатора 14, облегчающая режим работы транзисторов 1, 2 и выпрямителя 5 при пуске, причем параллельно конденсатору 14 подсоединен резистор 15,обеспечивающий разряд конденсатора 14...

Номер патента: 517121

Опубликовано: 05.06.1976

Авторы: Гусев, Кофман

МПК: H02M 5/253

Метки: регулятор, цепей, электрических

...внутренней схемы управ. ления АЦП 13, второй вход которой через генератор пилоообразного напряжения 14 связан со входом компаратора 15, другой вход которого соединен со входом 9 схемы управления 3. Выход компаратора 15 соединен со входом схемы управления 13, ко второму входу которой подключен выход генератора импульсов 16, а третий связан с генератором синхроимпульсов 5.В качестве ключей К К, д, КК,могут быть использованы любые управляемые устройства, обеспечивающие коммутацию мощных цепей переменного или выпрямленного тока с достаточным быстродействием, например симисторы, тиристоры или схемные соединения транзисторов. В качестве источников переменного тока е е могут быть использованы, например, вторичные обмотки трансформаторов....

Номер патента: 517122

Опубликовано: 05.06.1976

Авторы: Кобзев, Шадрин

МПК: H02M 5/257

Метки: переменного, регурятор

...10 и тиристор 4 - ток (26),При достижении током (22) нуля тиристор 3естественно запирается, а открывается тиристор 2,начинается процесс, аналогичный описанному в положительный полупериод, но только функции тиристоров 3, 5 выполняют тиристоры 2, 4, диодов 9,11 - диоды 8, 10, а конденсатора 7 - конденсатор б.На фиг, 3, 4 показаны временные диаграммынапряжений на конденсаторах 7, 6 - кривые 27, 28,Первоначальный заряд конденсаторов б или 7 происходит при отпирании тиристоров 4 или 5 присоответствующей полярности, а в момент отпирания тиристоров 2 или 3 (при а=р) тиристоры 4или 5 запираются, и протекает процесс, аналогичныйуказанному в ыше.Применение диодов в качестве коммутируемыхэлементов для регуляторов, управляемых с высо.кочастотной...

Номер патента: 517123

Опубликовано: 05.06.1976

Автор: Абушкин

МПК: H02M 7/44

Метки: постоянного, синусоидальное

...образом. На линейный дешифратор поступаютимпульсы с двоичного счетчика и с мультивибраторов. Дешифратор выделяет импульсы первого разряда двоичного счетчика последовательно на каждом элементе "И-НЕф, В это время через элемент фИ-НЕ" проходят импульсы тактовой частоты заданной скважности для получения каждой ступеньки тока, Эти импульсы объединяются элементом "ИЛИ-НЕ" в последовательность импульсов со ступенчато изменяемой скважностью оаной 1 О полярности.Для формирования положительного и отрицательного полупериодов тока нагрузки последовательности импульсов разделяются на элементах "2 И-НЕ импульсами триггера 6 двоичного счетчика, Разделенные импульсы усиливаются и переключают транзисторы мостового инвертора, У инвертора в...

Номер патента: 517124

Опубликовано: 05.06.1976

Автор: Кочергин

МПК: H02M 7/537

Метки: инвертор, многофазный

...триггера этой же фазы поступают цифры, соответствующие передке му фронту отрицательного импульса, Р соответствии с принятым на фиг. 2 проставлены атк цифры перед соответствующими импульсами на 1/4 периода выходного напряжения фазы А, Определение соответствующих цифр для переклю. чения триггеров промежуточного усилителя фаз В и С осуществляется добавлением к цифрам фазы А 400 и 200 и исключением цифр, кратных 600. Фаза А Левое ПравоеМладшие два разряда соответствуют цифрам делителя частоты 1, а старший разряд соответствует цифре распределителя импульсов 2. При появлении цифры "0" на выходной шине распределителя импульсов (см. фиг, 3) открываются транзисторы Т 1 и Т 6, что приводит к подаче отрицательного потенциала напряжения на...

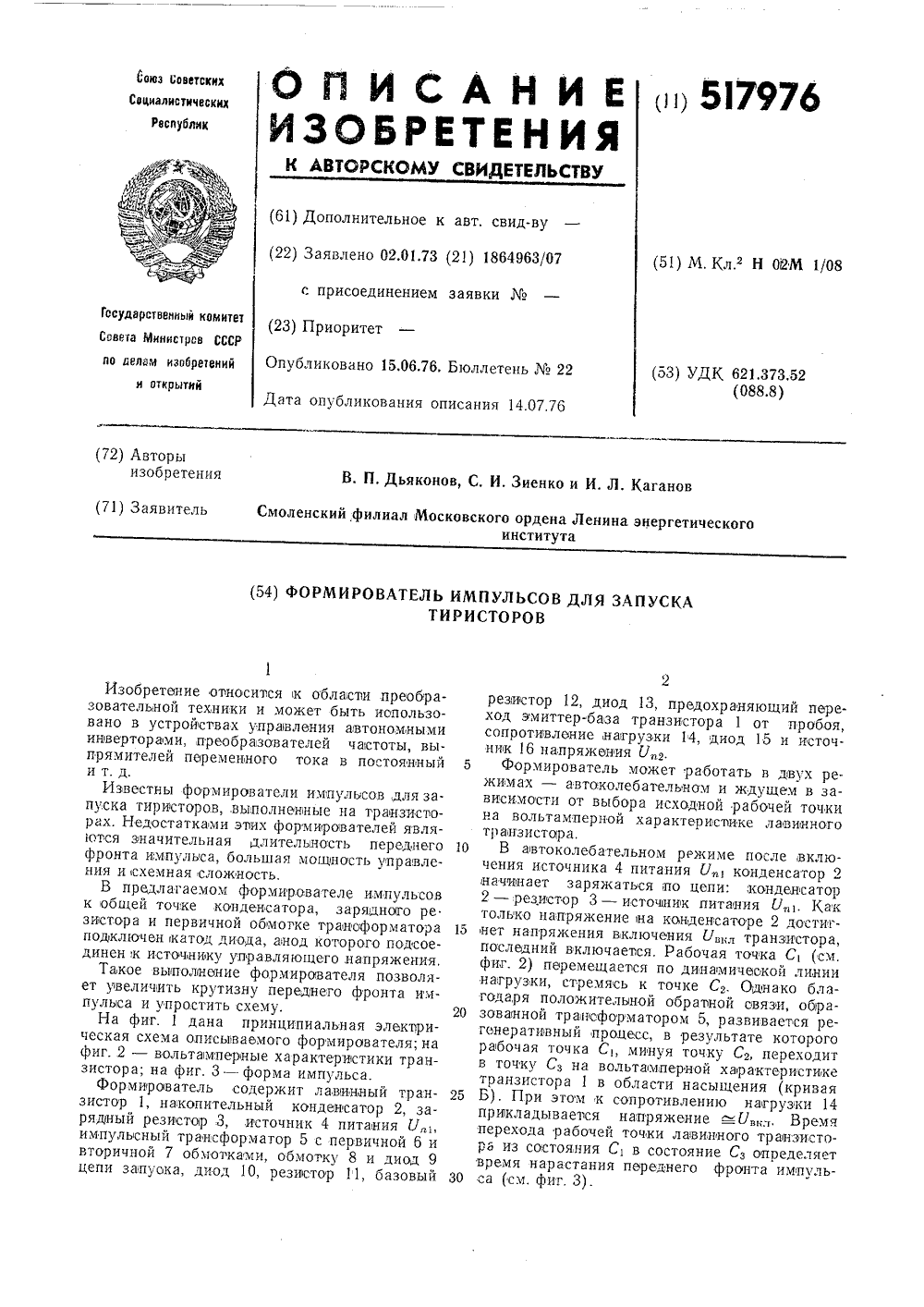

Номер патента: 517976

Опубликовано: 15.06.1976

Авторы: Дьяконов, Зиенко, Каганов

МПК: H02M 1/08

Метки: запуска, импульсов, тиристоров, формирователь

...по динамичоской линии нагрузки, стремясь к точке С 2. Однако благодаря положителыной обрагной связки, обра зоваиной трансформатором 5, развивается регонеративный процесс, в результате которого рабочая точка Сь минуя точку С, переходит в точку Сз на вольтаиперной характеристике транзистора 1 в области насыщения (кривая 5 Б). При этом к сопротивлению нагрузики 14прикладываегся напряжение лУ,н, Время перехода рабочей точки латвииного гранзистора из состояния С 1 в состояние Сз определяет время нарастания переднего фронта импуль са (см. фиг. 3).В интервале происходит формирование выброса импулыса, рабочая точка транзпстора при этом перемещается по кривой Б (см. фиг.2). В точечке С 4 открывается диод 15 (на фиг.2 Яд 4 - динамическое...

Номер патента: 517977

Опубликовано: 15.06.1976

Авторы: Зинин, Иванов, Сарсенбаев

МПК: H02M 1/08

Метки: импульсов, тиристорный, управляющих, формирователь

...пр. Сапунова. 2 3Пока напряжение на конденсаторе 5 ниже, чем на конденсаторе 3, диод 9 заперт и на импулыоном трансформаторе 7 формируется форсирующая часть выходного импульса. При равенстве напряжений на конденсаторах 3 и 5 5 диод 9 открывается и конденсатор 5 подключается параллелыно конденсатору 3.,Величина емкости конденсаторов 5 и б больше величины емкости конденсаторов 3 и 4, поэтому после открывания диода 9 на вы о ходном импульсном трансформаторе 7 формируется плоская удерживающая часть выходного импулыса тока. При этом помимо разряда конденсатора 5 начинается заряд конденсатора 6 по цепи: источник 12 - диод 9 - 15 импульсный трансформатор 7 - тиристор 1. Переход тока тиристора 1 через нулевое значение, происходящий после...

Номер патента: 517978

Опубликовано: 15.06.1976

Авторы: Ишевский, Скороваров

МПК: H02M 1/08

Метки: тиристором

...и трансформатор 5, первичная обмотка б которого подключена к сети переменного напряжения. Вторичная об мотка 7 трансформатора 5 служит для управления транзистором 8, через который интегрирующая цепочка подключена и источнику 9 управления, а вторичная обмотка 1 О трансформатора через последовательно соединен ные диод 11 и резистор 12 подключена параллельно конденсатору 2.517978 упро оставитель В. Климов Текрсд Е. Подурушин оррсктор А, Дзес Редактор А. Пейсоне одписно пография, пр. Сапунова, 2 3Устройство работает следующим образом, На первичную обмотку б трансформатора 5 подается напряжение сети. За первый полупериод, когда транзистор 8 открыт и на интегрирующую цепочку подано напряжение управления от источника 9, конденсатор 2 заряжается...

Номер патента: 518844

Опубликовано: 25.06.1976

Авторы: Калмыков, Поздняковский, Шарлай

МПК: H02M 1/08

Метки: однофазный, опорного, пилообразного, формирователь

...лолуволну синхронизирующего напряжения ( " + " на клемме К 1) диодД 1 за.%крыт,.а диод Доткрыт, происходит заряд конден. сатора С от источника постоянного напряжения1, через резистор К и диод Д, В моментвремени С ( см. фиг, 2 ) напуяжение на конденсаторе С сравняется с мгновенным значением синхронизирующего напряжения , В этот момент опирается диод Д , и конденсатор разряжается через диод Д 1 и резистор В. За время отрицательной полуволны синхронизирующего напряжения конденсатор С полностью разряжается до прямого падения на диоде Д, В момент перехода синхронизирующего напряжения через нуль ( 1 )Ь открывается диод Д(благодаря действию пос тоянного напряжения О, которое приложено к диодам Ди Д в прямом направлении), и на...

Номер патента: 518845

Опубликовано: 25.06.1976

Авторы: Канавин, Монин, Петров

МПК: H02M 1/08

Метки: синхронизации

...неискаженной Изобретение относится к ус ния вентильными преобразоват . Известны устройства синхро ления вентильными преобразов известные устройства имеют ог циональные возможности и тре синусоидальной формы кривоЦель изобретения - расшир ных возможностей устройства мы. Это достигается тем, что к выходу выпрямител 5 подсоединена цепочка, состоящая из индуктивности, например дросселя, и резистивного делителя, причем дроссель и часть делителя подключены параллельно входу транзисторного усилителя. При этом функциональные возможности расширяются за счет того, что устройство обеспечивает на выхо. Ъе последовательность импульсов, синхронизированную с многофазной системой переменных напряжений. На фиг. 1 приведена принципиальная схема...

Номер патента: 518846

Опубликовано: 25.06.1976

Автор: Лин

МПК: H02M 7/155

Метки: напряжение, переменного, постоянного, стабилизированное

...преобразования на-пряжения Овх с частотойи числом фазщПульсирующее напряжение необходимойамплитудыобеспечиваемое соответствующим числом витков дополнительных секцийвторичной обмотки трансформатора 3, подается на ограничитель источника 16 опорного напряжения, а полученное на выходеисточника импульсное напряжение Оцп прямоугольной формы с частотой следования9=2 т поступает на правую обкладку конденсатора 22 регулятора 21, Левая обкладкаконденсатора 22 соединена с верхней обкладкой конденсатора 1 1 накопителя 1 0 Таким образом, на конденсаторе 22 всегда действует напряжение, равное разностимежду напряжением Оцр и напряжениемОвнанакопителе 10, которое имеет пилообразнуюформу.Разностное напряжение, действующее наконденсаторе 22...

Номер патента: 518847

Опубликовано: 25.06.1976

Авторы: Колесников, Смирнов

МПК: H02M 7/155

Метки: ключевой

...10 устройства. Тиристоры 11 с нагрузкой 12 присоединены к выходу выпрямителя 2.Работает преобразователь следующим образом.При отсутствии сигнала на входе 10 транзистор 5 открыт базовым током от источника 8 через резистор 7, Энергия от источника 1 поступает к тиристорам . 11 и нагрузке 12 через выпрямитель 2; пульсации напряжения сглаживаются конденсат ром 4, причем ток заряда конденсатора проходит через диод 6, а ток разряда - через открытый транзистор 5. Питание тиристоров 11 и нагрузки 12 осушествляется при этом сглаженным напряжением. При подаче на вход 10 сигнала "Выключение тритзистор 5 закрывается, в результате чего Разрывается цепь разряда конденсатора 4, р питание тиристоров 11 осуществляется прерывистым (несглаженным)...

Номер патента: 518848

Опубликовано: 25.06.1976

Авторы: Акодис, Антонова, Дягилев, Лузгин, Ухов, Шипицын

МПК: H02M 7/537

Метки: автономный, инвертор, последовательный

...которыхвключены в анодные цепи встречных управляе 6мых вентилей 17, 18, 21, 22.Устройство в нормальном режиме работает следующим образом.Импульс тока, формируемый задающим генератором 36, проходит через формирующую линию 38, поступает на пересчетное устройство 39, которое подает этот импульс, например, на прямые управляемые вентили 7 и 10 и встречные управляемые вентили 19 и 22, При этом через нагрузку 35 справа налево протекает ток, обусловленный пере- зарядом коммутирующего конденсатора 33 по контуру: конденсатор 3 - дроссель 25 - вентиль 7 - конденсатор 33 - дроссель 23- вентиль 10 - дроссель 28 - конденсатор 6- нагрузка 3 5 . - к онденс атор 3, и частичным разрядом коммутирующего конденсатора 34 по контуру: конденсатор 4 - дроссель...

Номер патента: 519829

Опубликовано: 30.06.1976

Авторы: Драбович, Комаров, Ярош

МПК: H02M 3/325

Метки: модулятор, постоянного, широтно-импульсный

...следующим образом.От задающего автогенератора поступают сигналы напряжения прямоугольной формы У, и Ув (фиг, 2). Один из сигналов, в данном случае У поступает через регистр 20 и конденсатор 21 интегрирующей КС-цепочки на вход усилителя 5. Это приводит к возникновению на конденсаторе импульсов опорного напряжения треугольной формы ЬопВеличина порога срабатывания усилителя задается величиной входного напряжения модулятора У поступающего на второй вход порогового усилителя. В зависимости от величины порога срабатывания на выходе порогового усилителя возникают модулированные по длительности импульсы напряжения Ум,д, отпирающие один или другой ключ переменного тока. Если же отперт ключ на транзисторе 7 и,диодном мостике 8, то обмотка 22...

Номер патента: 519830

Опубликовано: 30.06.1976

Авторы: Кобзев, Лебедев, Обрусник, Шадрин

МПК: H02M 5/16

Метки: удвоитель, частоты

...напряжения сети должен бы размагничиваться, но поскольку в момент а=О ключ 7 закорачивает обмотку 3, то индукция в сердечнике 1 практически не меняется и он по- прежнему остается насыщенным,Падение напряжения на обмотках 3, 4 равно нулю (кривая 16), а к нагрузке 9 (кривая 14) и к обмоткам 5, 6 (кривая 17), расположенным на сердечнике 2, прикладывается напряжение сети.В момент а=а принудительно размыкается ключ 7, при этом напряжение на нагрузке 9 становится равным нулю, а на обмотках 3, 4 и 5, 6 - равным половине напряжения сети (кривые 16 и 17 фиг, 3). Сердечник 1 начинает размагничиваться (кривая 18), а сердечник 2 продолжает намагничиваться и насыщается при а=ф (кривая 19). В этом случае напряжение на обмотках 5, 6 (кривая 17)...

Номер патента: 519831

Опубликовано: 30.06.1976

Автор: Колкер

МПК: H02M 5/257

Метки: переменного, регулятор, тиристорный

...последовательно с параллельной КС-цепью.На чертеже представлена схема регулятора напряжения.Регулятор содержит силовые тиристоры 1, 2, включенные встречно, диоды 3 - 6, образующие мостовую схему, в диагональ которой включен вспомогательный тиристор 7, Включение вспомогательного тиристора осуществляется от системы управления, куда входит мостовой выпрямитель на диодах 8 в 11, навыходе которого включен узел фазового сдвига 12, соединенный через пороговый элемент 13 с управляющим электродом вспомогательного тиристора 7, Катод вспомогательного тиристора 7 через диод 14 и параллельный КС- контур 15 соединен с отрицательным выводом выпрямителя на диодах 8 - 11, В простейшем случае в качестве узла фазового сдвига 12 может устанавливаться...

Номер патента: 519832

Опубликовано: 30.06.1976

Автор: Магазинник

МПК: H02M 7/155

Метки: выпрямитель, искусственной, коммутацией

...Т протекает сумма двух токов: перезаряда С и тока нагрузки. К моменту 1, Св полностью перезарядится и напряжение на его обкладках изменит знак (активные потери не учитываются). Тиристор Т продолжает быть отпертым, так как через него идет ток 1 а, равный сумме двух токов: убывающего тока фазы А (в фазе С процесс идентичен) и возрастающего тока конденсатора 5.В момент 1 когда ток фазы А близок к нулю, а ток конденсатора 5 почти достиг тока нагрузки 1 д включается Т и происходит колебательный перезаряд С, в ходе которого ток в Т спадает до нуля (момент 14) и в течение времени 1 в тиристор Т запирается (1 в) времени восстановления). В интервале 14 - 1 ю весь ток нагрузки идет через конденсатор 5 и смещенный диод .О,. В момент 1 ю...

Номер патента: 279782

Опубликовано: 05.07.1976

Авторы: Гром, Яцук

МПК: H02M 7/515

Метки: инвертор, трехфазный

...1).В некоторый момент времени подается короткий управляющий импульс на открытие вспомогательных тиристоров 7 и 9. Ток конденсатора нарастает по колебательному закону, проходя по цепи: (+) ., - тиристор 7 - С, - 1. - тиристор 9 - фаза А - фаза В - тиристор б - ( - ) Уа. Когда ток заряда конденсатора через коммутирующий тиристор 9 становится равным току нагрузки 1 н, ток тиристора 1 спадает до нуля, Тиристор 1 закрывается. При этом образуется новая цепь перезаряда комнутируощсго конденсатора по контуру: тпристор 7 -- С; - Е, - тиристор 9 - диод 15 - тиристор 7, Ток через обратный диод 15 равен разности токов Кс - 111. Прн снижении тока с. до уровня 1 н диод 15 запирается. После этого через конденсатор протекает неизменный ток 1 н и...

Номер патента: 520674

Опубликовано: 05.07.1976

Авторы: Деркач, Рева, Торчинский, Фролов

МПК: H02M 1/02

Метки: источник, смещения

...Ковалев Заказ 3115 а(233 тираж 882 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5иал ППП "Патент", г, Ужгород, ул. Проектная, 4 3равно пороговому, а следовательно, на выходе источ.ника напряжение меньше порогового на суммарноепадение напряжения на прямосмещенных диодах, Этонапряжение позволяет надежно согласовать биполяр-ные и МДП интегральные схемы,6Таким образом, подбором соотношения крутизны транзисторов и выбором числа последовательновключенных диодов выходное напряжение можно из.менять в широких пределах как выше, так и ниже порогового напряжения МДП транзистора.Колебания выходного напряжения такого источ- ф1 ника относительно порогового,...

Номер патента: 520675

Опубликовано: 05.07.1976

Авторы: Погорелов, Сочелов, Шульга

МПК: H02M 5/10

Метки: нулевым, проводом, сети, трехфазной, электрической

...форматора 2 соответственно, рабочие обмокц 13 ма нитного усилителя 3, обмотки слс 1 сця и управ лецня 14 и 15 соответственно.Устройство работает следунтщцм образом.Так как вгоричнье обмотки главного и волью. добавочного трансформаторов соединены поспелова. тельно и согласно, вольто;(обавц(ьц( (рацсфорлатор способен тол ко;(1 бавл(Гь и;шряжецгц 1,я ре(улированя выходного напряжения как вверх, так и вцио( цол(цц 3 ьцОГО, пропало.гя( пес понижение выход НОГО 1 нщряжсци Га(цоо Г 1 хцс 1 Н 111 л 1;1(ора за счет 1520675. Эустановки переключателя 9 в крайнее верхнее положение,Величина "добавки" напряжении, даваемая воль-тодобавочным трансформатором, может изменятьсяв определенных пределах, так как напряжение, под.водимое к его первичной...

Номер патента: 520676

Опубликовано: 05.07.1976

Авторы: Гулый, Жуйков, Руденко, Фетисенко

МПК: H02M 5/42

Метки: выходного, синусоидальной, формой, частоты

...напряжения при неиз ом зн чении напряжения на вх нныи недолзток,Эта цельпреобразоватпостоянного н стигается те частоты в ка, что в предлагаемом20честве преобразователя .менен импульсный пре.шириной импульсов.схема преобразователяалряжения на выходе щ яжения пригулируе мой Обраэователь с На фиг, 1 частоты; на фигзава бло Изобретение отнжет быть использовано для,ратуры переменного токИзвестны преобрасинусоидальную форму вдержащие последователь;тель, сглаживающий филявного напряжения и пьенватор К . образователя с регулируемой шина фиг. 3 - график зависимости амгармоники на выходе пьезоэлекрматора от скважности напряжениьсного преобразователя.Преобразователь частоты с синусоидальной фор. мой выходного напряжения, содержащий последова....

Номер патента: 520677

Опубликовано: 05.07.1976

Авторы: Кобзев, Коновалов

МПК: H02M 7/06

Метки: переменного, постоянный

...присОединением(45) Дата олублик НИЯ, КОТОРЬЩ ПОДКЛЮЧЕН КОка мОстОвой схемыащть коэффициент мощностиповысить коэффнцизнт мощи глубокОм регулировании,преобразователя приведена520677,ний в фазу и форму потребляемого тока, Уплощениеформы потребляемого тока при регулировании являет.ся единственным искажением, вносиьщм регулируюЩИМ ОРГаНОМ. цейям: источник питания 13, ключ 1 - силовые обмотки дросселя насыщения 14 - ключ 8, вентиль 11 - дроссель 17 - нагрузка 19 - вентиль 10, источник пита. ния 13 и источник питания 13 - ключ 4 - силовые обмотки дросселя насьпцения 14, ключ 5 - вентиль 11 - дроссель 17- нагрузка 19- вентиль 1 О - источник питания, В результате на одном полупериоде напряжении ,источника питания ток в дросселе насьпцения...

Номер патента: 520678

Опубликовано: 05.07.1976

Авторы: Абдулаев, Аслан-Заде

МПК: H02M 7/08

Метки: переменного, постоянное

...и выводом одноименной фазы второй об. мотки, причем соотношепе фазных напряженииО 1,ОаО вторичных обмоток составляет 1: 2 сп 50 о:;2 5 а 70.20На фиг. 1 приведена принципиальная схема пред. лагаемого преобразователя; на фиг. 2- векторная диаграмма вторичных напряжений трансформатора; наг, 3 - временная диаграмма выпрямленного напря жения йри различных углах отпирания анодныхрунт тиристоров.Преобразователь на одном трехфазном трансформ ;торе (первичная обмотка на фиг, 1 не показана), содержащем вторичную обмотку 1 и две встречно вкл ,ченные обмотки 2, 3, соединенные каждая в звезду. ;Начала а, в, с обмотки 1 через тиристоры 4, 5; ,6,7; 8,9 подключены соответственно к началам об.мотки 3, через тиристоры 10, 11, 12 к концам а ,в;...

Номер патента: 520679

Опубликовано: 05.07.1976

Автор: Уан

МПК: H02M 7/53

Метки: переменное, постоянного

...следующим образом,Предположим, что напряжение на обмотках транс.,форматора 5 задающего генератора имеет полярность,,указанную на чертеже. В этом случае будут открыты1 силовые транзисторы 3 и 4, а ток в нагрузке будетиметь направлениетюказанное стрелкой,.Напряжение на обмотках управления трансформа,тора 7 предварительного усилителя, равное по величи.не напряжению на вторичных обмотках трансформатора 5 задающего генератора, будет суммироваться с ним.;При изменениии полярности напряжения на обмотках,трансформатора задающего генератора напряжение, в цепях управления силовых транзисторов станет раненым нулю и будет поддерживаться на этом уровне до520679 Составитель Б. Каржавовхред А. Демьянова. Корректор И. Ковалев ктор Е, Братчиков...

Номер патента: 520680

Опубликовано: 05.07.1976

Авторы: Булатов, Царенко

МПК: H02M 7/155

Метки: постоянного, синусоидальное

...9 и ток 1, определяющийэнергию, запасенную дросселем б, начинает протекать через вентиль 7.Ток нагрузки, протекая через конденсатор 13, увеличивает напряжение на нем и, следовательно, умень. шает напряжение, приложенное к нагрузке. Изменение напряжения конденсатора 13 зависит от суммы токовр и тока нагрузки. Элементы схемы рассчитывают так, что на этапе переэаряда конденсатора 12 ток 1 превышает ток нагрузки и, следовательно, напряжение на конденсаторе 13 1 0 ) уменьшается, а на нагрузке увеличивается. Когда тиристоры 8.11 не проводят, определяющим становится ток нагрузки, и напряжение конденсатора 13 1 1 ) увеличивается, а на нагрузке - уменьшается,В момент 1напряжение на нагрузке становит" ся равным напряжению задающего генератора...

Номер патента: 344796

Опубликовано: 05.07.1976

Авторы: Беркович, Григорьев, Иньков, Пресманн, Феоктисов

МПК: H02M 1/08

Метки: непосредственной, связью, частоты

...через дополнительную схему И.Принципиальная схема предложенного преобразователя для случая трехфазного питания и трехфазной нагрузки показана на чертеже.Фазы нагрузки Аз, В 2, С. подкл)очены через фазы 1, 2 и 3 преобразователя к фазан источника А (далее схема преобразователя рассматривается применительно к фазе 1, другие фазы идентичны).Фаза 1 имеет две токосборные гратодную, содержащую тиристоры 4 - деркович, Ю. П. Григорьевимеется положительное напряжение. Каждый управляющий импульс от.формирователя 10, поступая на управляющий электрод соответствующего тиристора 4 - 6, перемагничивает сердечник импульсного трансформатора, и в одной из секций вторичной обмотки этого трансформатора наводится отрицательный импульс, который устанавливает...
