Номер патента: 266921

Опубликовано: 01.01.1970

Автор: Вчерашний

МПК: H02M 7/515

Метки: ненснрдвности, обнаружения

...с целью:повышения надежности, вход первого ,из элементов выдержки времени подключен к выходу системы управления тиристорами, первый из его выходов включен на вход нуль-индикатора, а второй его выход объединен со входом второго элемента выдержки времени, причем выход второго элемента выдержки времени включен параллельно первому выходу первого элемента выдержки времени и входу нуль-индикатора.На фиг, 1 представлена схема предл мого устройства; на фиг. 2 - временные граммы, .поясняющие его работу.Предлагаемое устройство с дв ух устройств выдержки времени, блокинг-генераторов 1, 2, и фик устройства 3 (нуль-индикатор).Устройство работает следую зом.266921 а 2 Составитель Н, НестеренкоТехред Л. Я. Левина Корректор А. И. Зимина Редакто Заказ...

Номер патента: 266922

Опубликовано: 01.01.1970

Авторы: Нежданов, Юхнин

МПК: H02M 7/48

Метки: непосредственным

...изменения числа коммутационных интервалов преобразования и поддержания тем самым выходной частоты, преобразователя в заданных пределах осуществляется путем подачи сигнала от датчика 8 выходной частоты на дополнительную обмотку 9 синхронизи,рующего трансформатора 7, в результате чего импульсы синхронизации сдвигаются относительно тока контура (фиг, З,а) и выходная частота мультивибратора изменяется. Так как при таком спо:обе спчхронизацип возможно только увеличение выходной частоты мультивибратора независимо ог знака отклонения выходной частоты преооразователя, то для регулирования частогы в оое стороны на трансформаторе 7 имеется обзготка смещения 10. .С-контур при налггчии смещения,настраивается таким образом, чтобы выходная частота...

Номер патента: 266923

Опубликовано: 01.01.1970

Авторы: Дудинов, Нежданов, Плтепт, Ски

МПК: H02M 7/515

Метки: частоты

...степжне. Кроме того, имеется дополнительнаобмотка 7, расположенная ца средне и шунтируется клОчевыми8 И 9.Первичные обмотки 3 - б трансформатора 2включаются таким образом, что создаютво всех стержнях магнцтопровода зцакопеременный поток.Все обмотки отделены одна от другой магО,нитным экраном, что позволяет увеличит индуктивность рассеяния Обмоток, за счет чегоповышается устойчивость пнвертора при пуске и ппи коротком 32 мыкянпи на стороне н 2- груз 1(п,5 Дополнительная вторичная обмотка 7 шунтируется ключевыми элементами (в данномслучае тиристорами 8 - 9), изменяющими скважинцость включения в зависимости от уровнявыходного напряжения инвертора. При увелиО чении выходного напряжения инвертора ув- ллчивается время включенного состояния...

Номер патента: 267705

Опубликовано: 01.01.1970

Авторы: Александров, Смирнов, Тропина

МПК: G05F 3/06, H02M 3/00

Метки: импульсным, постоянного, регулированием

...1 показана схема сил импульсного источника постоянного ния с последовательным включени ля и нагрузки; на фиг. 2 - та же раллельным включением дросселя ина фиг, 3 - та же цепь с параллельным включением прерывателя и нагрузки.Схема силовой цепи импульсного источника постоянного тока содержит прерыватель 1, включенный на входе демодулятора 2 и создающий прямоугольные импульсы. Управляющее устройство 3, содержащее широтно-импульсный модулятор и усилитель (на схеме не показаны), включено в цепь обратной связи с выхода демодулятора 2 на прерыватель 1, Демодулятор 2, показанный на фиг. 1, имеет последовательно соединенные линейный дроссель 4 с немагнитным зазором и нагрузку 5, шунтированную емкостью б. Параллельно дросселю 4 и нагрузке о...

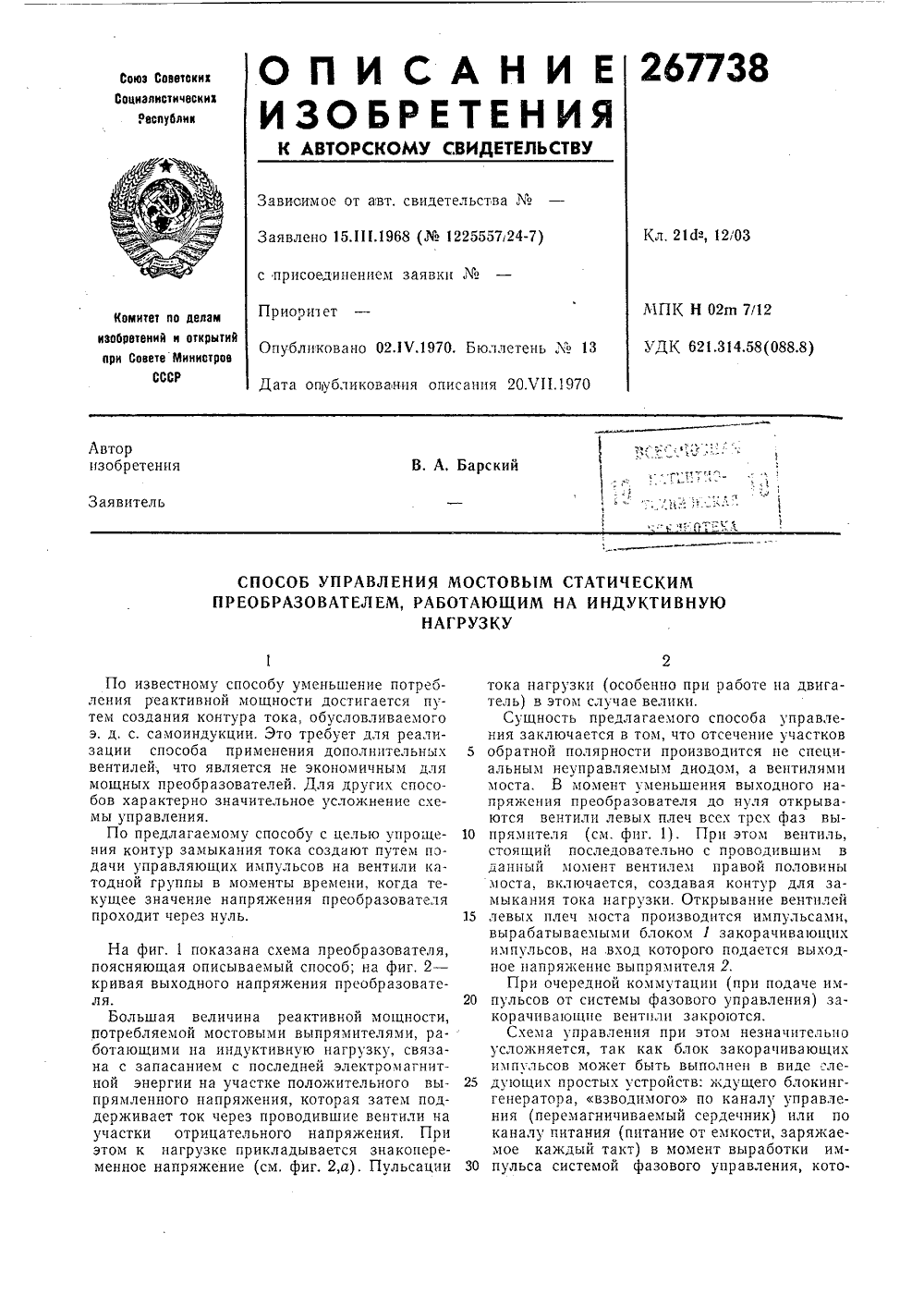

Номер патента: 267738

Опубликовано: 01.01.1970

Автор: Барский

МПК: H02M 7/12

Метки: индуктивнуюнагрузку, мостовым, преобразователем, работающим, статическим

...подет ток через проводившие вентили наотрицательного напряжения, При нагрузке прикладывается знакоперенапряжение (см. фиг, 2,а). Пульсации тока нагрузки (особенно при работе на двигатель) в этом случае велики.Сушность предлагаемого способа управления заключается в том, что отсечение участков обратной полярности производится не специальным неуправляемым диодом, а вентилями моста. В момент уменьшения выходного напряжения преобразователя до нуля открываются вентили левых плеч всех трех фаз выпрямителя (см. фнг. 1). При этом вентиль, стоящий последовательно с проводившим в данный момент вентилем правой половины моста, включается, создавая контур для замыкания тока нагрузки. Открывание вентилей левых плеч моста производится импульсами,...

Номер патента: 268489

Опубликовано: 01.01.1970

Авторы: Груздев, Карпов, Сабельников

МПК: H02M 7/217

...Полученные импульсы поступают на ждущий мультивибратор 2, выполненный на транзисторах 3 и 4. Мультивибратор регулируется так, что он создает задержку, равную т = пт где г - желаемая кратность моделируемого угла аргумента, а т, =сопз 1,Таким образом, ждущий блокицг-генератор 5, запускаемый задним фронтом импульса мультивибратора, получает последовательность коротких импульсов с длительностью Лт ( (1,;ц частотой следования, равной частоте / (1) исходного сигнала, но задержанных относительно нулевой точки исходного сигнала на время т = пт 0. Импульсы блокинг-ге. нератора, выполненного на транзисторе 5, управляют ключевоц схемой 7, которая состопг нз последовательного ключа на триодах 8 ц 9 в инверсном включении. К выходу ключевой...

Номер патента: 268508

Опубликовано: 01.01.1970

Авторы: Акатов, Зая

МПК: G05F 1/06, H02M 3/10

Метки: ламповый, стабилизатор

...бросок напряжения получается при выдержке 20 - 30 сек, что приводит к серьезным последствиям. Комплектующие изделия питаемой стабилизаторами аппаратуры (лампы, конденсаторы и пр.) должны выбираться на сильно повышенное напряжение, в противном случае аппаратура имеет низкую надежность, кроме того, некоторые элементы, например отражательные клистроны, вообще не допускаются при включении бросков напряжения более 20 - 30%.С целью уменьшения выбросов напряжения при переходных режнщх Р предлдгдемоМ уст: ройстве между анодом лампы каскада усиления и резисторами делителя включен диод,Отношение величин сопротивлений выбирается таким образом, чтобы в статическом ре 5 жиме опорное напряжение было больше напряжения на аноде управляющей лампы.В...

Номер патента: 268509

Опубликовано: 01.01.1970

Авторы: Пихута, Щербатенко

МПК: H02M 3/08

Метки: защиты, стабилизатора, транзисторного

...- база транзистора 11, соответствующего режиму отсечки коллектор- ного- тока. Включение схемы производится скачком. Пусковой конденсатор б вь 1 бирают 25 так, чтобы при включении схемы пусковойтранзистор 7 был закрыт в течение времени, пока заряжается конденсатор б. Так как транзисторы 7 и 8 включены последовательно, то на время, в течение которого закрыт транзи стор 7, транзистор 11 открывается, и напря.268509 Пр едм ет изобретения Составитель Э. ФридолинаТехред Л, В. Куклина Корректор Н, А, Митрохина Редактор Т. И. Морозова Заказ 2187/6 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изооретений и открытий пои Совете Министров СССРМосква, М(-35, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 жение источника подается на нагрузку И и...

Номер патента: 268510

Опубликовано: 01.01.1970

Автор: Старченко

МПК: H02M 5/12

Метки: переменного, стабилизатор

...магнитных потоков, действующих в обмотках стабилизатора.Стабилизатор содержит дроссель насыш 1 ения 1, включенный последовательно с нагрузкой 2, выпря китель 3 с фильтром питания 4 и усилитель 5 постоянного тока.Дроссель насыщения 1 содержит рабочие обмотки б и 7, включенные последовательно с диодами 8 и 9, обмотку управления 10 и обмотку смещения 11.Особенностью схемы является определсц 11 ое включение обмоток управления и сменения, при котором направление подмагничивания рабочих обмоток 7, б и обмотки управления 10 одинаково, а подмагццчиванце обмотки смещения 11 направлено противоположно подмагничиванцю рабочих и управляющей обмоток.Другой особенностью схемы является пита ние обмотки смещения непосредственно послевыпрямителя, как...

Номер патента: 268511

Опубликовано: 01.01.1970

Авторы: Колобаев, Куликов

МПК: G05F 1/52, H02M 7/12

Метки: постоянного, стабилизатор

...напряжению на эталонном резисторе 12, Ток через стабилитроны отсутсттак как к ним приложено напряжение, примерно вдвое меньшее напряжения стабилизации.Таким образом, на вход усилителя подается прямоугольное напряжение сигнала ошибки, двойная амплитуда которого равна разности эталонного напряжения ц напряженця ца эталонном резисторе 12. Указанное напряжение формируется без использования ключей, обуславливающих дрейф порога чувствительности блока сравнения, Здесь функцию ключей выполняют опорные стабилитроцы, работающие в импульсном режиме, поэтому погрешность отсутствует и может быть достигнута большая точность стабилизации.В стабилизаторе осуществляется астатцческая стабилизация напряжения на эталонном резисторе 12. После усиления...

Номер патента: 269263

Опубликовано: 01.01.1970

Автор: Тницкий

МПК: H02J 7/34, H02M 3/18

Метки: нагрузки, питания

...аккумуляторов, и периодически заряжаются импульсами тока 1 т=1 е=1 в от основного источника 3, например батареи топливных элементов с выходным напряжением 1/о и током 1 при этом 1,=1, - 1= (У, - Е,): Р,.Зарядные импульсы тока формирует импульсное зарядное устройство, состоящее из автоматически управляемых быстродействующих выключателей 4 - 9, например транзисторов, тиристоров, полностью управляемых вентилей или мостиковых контактов контактного выпрямителя. Каждую секцию батареи обслуживают два выключателя. Режим раооты импульсного зарядного устройства показан в таблице. После очередного заряда секции буферного источника следует пауза для основного источника, если в качестве последнего используется химический. Когда основной источник...

Номер патента: 269280

Опубликовано: 01.01.1970

Авторы: Гаспаров, Полевик

МПК: H02H 7/12, H02M 1/08

Метки: библиотека, тнотехничес1

...к объединенным электродам всех силовых тиристоров со стороны выхода подключена через вспомогательныевстречночпараллельно соединенные тиристорыотпайка маломощного автотрансформатора,включенного на входное нестабилизированноенапряжение питания, причем управление вспомогательными тиристорами осуществляют одновременно с силовыми тиристорами от однойсистемы управления.Это повышает к.п.д. стабилизатора и егонадежность.На чертеже изображена, принциэлектрическая схема стабилизатора,4 - силовые тиристоры; 5 - 8 - предли; 9 - 12 - маломощные тиристоры;ломощный автотрансформатор.Предположим, что схема работает в нормальном режиме, тогда в один полупериодоткрыты тиристоры 2 и 1 и в другой - 3, 4.Тиристоры 9, 10 и 11, 12 при нормальнойработе...

Номер патента: 269281

Опубликовано: 01.01.1970

Авторы: Гаспаров, Полевик

МПК: H02M 7/12

Метки: регулятор

...лишь разницей, что насыщаться будет Др, и открываться тиристор УД, а после вскрытия тиристора УД. запрется вентиль Втак как Удит Э Бои, И ВНОВЬ МаГНИтНЫй УСИЛИТЕЛЬ ОУ- дет работать на холостом ходу, Таким образом, из описанной работы схемы очевидно, что магнитный усилитель действительно работает в импульсном режиме. Это позволило по, высить его к.,п.д., уменьшить размер и непосредственно включать его на вход силовых тиристоров.На фиг. 2 изображен вариант регулятора напряжения, когда в качестве блока управления использован транзисторный ключ с однополупериодным модулятором ширины импульса на входе.В этом варианте плюс постоянного напряжения включен через последовательно соединенный маломощный транзистор Т, и вентиль В; к балластному...

Номер патента: 269282

Опубликовано: 01.01.1970

Автор: Петров

МПК: H02M 7/00

Метки: фазового

...из блока 1 сравнения опорного напряжения и напряжения, являющегося функцией уцравляющего, фазосдвигающего блока 2, обеапечивающего сдвиг на - блока 3 суммирования управляющего наЖ пряжения с напряжением, сдвинутым на - ,2 модулятора 4 напряжения, которое является функцией управляющего, блока 5 разности между У, и выпрямленным напряжением, блока б выпрямления напряжения первой разности и фильтра 7,Входное управляющее напряжение У (фиг. 7) трансформируется трансформатором Тр и складывается с напряжением У., снимаемым с измерительной диагонали фазовращающей цепи (точки 8 и 9). Напряжение, фаза которого регулируется, выпрямляется мостом Д, - Д 4 и стлаживается фильтром Р,С,. Выпрямленное и сглаженное напряжение сравнивается с эталонным...

Номер патента: 269284

Опубликовано: 01.01.1970

Автор: Селезнев

МПК: H02M 7/12

Метки: выпрямитель, регулируемый, трехфазный

...устройства.В предлагаемом устройстве, предназначенном для работы с ограниченным диапазоном регулирования, тиристор включен между общей точкой электродов двух диодов в катодной или аиодной группе выпрямителя и одноименным электродом третьего диода той же группы.Схема устройства в мостовом исполнении представлена иа фиг. .На выход выпрямителя, выполненного па диодах 1 - б, включена нагрузка 7. В анодцой группе выпрямителя между анодами диодов 4, 5 и анодом диода б включен тиристор 8 со схемой управления 9. Второй вариант устройства, выполненныйв виде выпрямителя с нулевой точкой, представлен на фиг. 2. Здесь также между катодами диодов 10, 11 и катодом диода 12 вклю чен тиристор 13 со схемой управления 14. Нагрузка 15 включена в...

Номер патента: 269285

Опубликовано: 01.01.1970

МПК: H02M 1/08

Метки: 269285

...увеличивается синхронно с повышением переменного напряжения и увеличивает магнитное поле, проходящее через сердечники дросселя 4. Возникающий при этом основной ток, проходящий через нелинейный конденсатор 7 и рабочую обмотку дросселя, также увеличивает магнитный поток, Эти магнитные поля совпадают по направлению. В результате такого включения создаются условия, когда подмагничивающая обмотка не может ограничивать величину тока рабочей обмотки. Этот ток с увеличением напряжения резко увеличивается, а затем уменьшается. При дальнейшем уменьшении тока наступает момент, когда начинает уменьшаться магнитное поле в сердечнике дросселя и конденсатор разряжается через обмотку подмагничивания в обратно:. направлении. Магнитное поле дросселя...

Номер патента: 269286

Опубликовано: 01.01.1970

МПК: H01F 30/14, H02M 5/14

Метки: 269286

...на фазах А, В и С трехфазной на грузки; на фиг. 3 показана векторная диаграмма напряжений на фазах А, В и С трехфазной нагрузки.Фазорасщепитель содержит трансформатор 1, первичная обмотка 2 которого подсоеди- ЗО сматриваемыи полупериод э.д.с. ра 1 положительна. От начала и до момента т оба тиристора31 и 12 заперты. Поэтому ток под действием э,д.с, е 4 секции 4 вторичной обмотки 3 трансформатора 1 проходит по соединенным последовательно фазам А, В и С двигателя. Через секцию 5 вторичной обмотки 8 трансформатора ток пока не проходит - она заперта тиристорами 11 и 12. При этом имеем:11 л = - Ус = - е 43 Ув ---- е(0 ( О (т,)13Если теперь в момент т открыть тиристор 11, то фазы А и С двигателя оказываются подключенными под напряжение ез=2 е 4...

Номер патента: 269287

Опубликовано: 01.01.1970

Автор: Еременко

МПК: H02M 5/27

Метки: искусственной, коммутацией, непосредственной, связью, частоты

...силовых тиристоров,которые к этому моменту проводили ток, выключаются. Дроссели 7 - 12 ограничиваютЗ 0 разрядный ток конденсаторов, что позволяетуменьшить емкость конденсаторов. Конденсаторы 1 и 2 перезаряжаются под действием напряжения коммутирующего моста, соединенного со входом преобразователя до напряжения обратной полярности (указано в скобках на фиг. 1). После этого тиристоры 8 - б автоматически выключаются. Тиристор 5 может оставаться после окончания перезаряда конденсаторов 1 и 2 включенным за счет индуктивного тока нагрузки, замыкающегося через дроссель 18. Нагрузка может быть такова, что до следующего момента включения силовых тиристоров ток в дросселе 18 не спадет до нуля. Поэтому необходимо принудительно выключить тиристор...

Номер патента: 269291

Опубликовано: 01.01.1970

Автор: Изобретени

МПК: H02M 7/00

Метки: емкостных, заряда, накопителей

...через токоограничивающий реактор 2 на два последовательно включенных выпрямителя 3, 4, общая точка а которых соединена через неуправляемый вентиль 5 с отводом б токоограничивающего реактора 2. Выпрямители 3, 4 подключены к сети переменного тока через согласующие трансформаторы б, 7 и токоограничивающий реактор 8.Схема работает следующим образом, В начале процесса заряда накопителя токоограничивающий реактор снижает пусковой ток выпрямителя 3 до расчетной величины. Выпрямитель 3 через неуправляемый вентиль 5 и часть реактора 2 заряжает накопитель. При этом диоды выпрямителя 3 будут заперты напряжением, индуктируемым на остальной части реактора 2, После достижения зарядного тока от выпрямителя 3 максимально го значения он начинает...

Номер патента: 270047

Опубликовано: 01.01.1970

Авторы: Балыбердин, Иатвнтко, Михайлов, Научно

МПК: H02M 1/08, H02M 7/155

Метки: блок, преобразовательный

...управления при протекашш по обмоткам 10 однонаправленного тока, обусловленного выпрямляющим действием диодов 11 ц 12, намагничиваются. Допустим, цх состояцпе характеризуется отрицательцой ицдукцией ( - В).При подаче прямоугольного импульса управления в первичную обмотку 13 от источника импульсов 14 такого направления, которое бы псремагпцчивало сердечники в другое состояние цамагцпчешостц ( В), в обмотках управления 15 наводятся э.д.с., создающие токи управления,в переходах управления, вентилей 3. Вентили включаются, и к нагрузке 5 прикладывается напряжение, Деление тока между параллельными цепями вентилей осуществляется индуктивными делителями тока 16.Входное сопротивление первичной обмотки 13 в момент подачи импульса управления...

Номер патента: 270048

Опубликовано: 01.01.1970

Авторы: Иоффе, Рубчинский, Тро

МПК: H02M 7/48

Метки: киклиптрк, плтеккштьхнлчесидя

...опорного напряжения - в моменты, равенства выходного и опорного напряжений.На чертеже изооражена блок-схема устройства, реализующая описываемый способ. 20Выход блока 1 формирования управляющих импульсов подключен ко входу блока 2 усиления импульсов. С выхода блока усиления импульсы поступают для управления вентиляции инвертора 3. При поступлении первого уп равляющего импульса на вход инвертора на его выходе появляется напряжение, поступающее на вход блока 4 управления пуском, Указанный блок содержит устройство для дифференццрования выходного напряжения инвертора и фиксации нулевого значения производной от этого напряжения, определяющего момент максимума напряжения, которое обеспечивает подачу импульсов управления в эти моменты,...

Номер патента: 270049

Опубликовано: 01.01.1970

Автор: Беспрозванный

МПК: H02M 7/12

Метки: преобразователем, тиристорным

...обеспечивает надежную работу тиристорного преобразователя, так как в схему управления тиристорами вводят сигнал, который не допускает, чтобы угол открытия вентиля был меньше угла коммутации, поскольку в этом случае импульс управления попадает в зону коммутации, и тири- стор теряет управляемость.На чертеже приведена схема устройстваления тиристорным преобразованим выводом, и концы этих обмоток чсрсз диоды 6 подключены к одной пз указанных входных клемм, а средние выводы соединены между собой и с дртой входной клеммой.5 В момент коммутации на дополнительныхобмотках 5 возникает импульс напряжения с длительностью, соответствующей длительности коммутации. Полученные на стабилитронс 4 ихгпульсы подаются на вход фозосдвигающс го...

Номер патента: 270052

Опубликовано: 01.01.1970

Авторы: Абрамович, Вулис, Курносов, Полканов, Сакович

МПК: H02M 5/27

Метки: непосредственной, связью, фазорасщепителях, частоты

...выходной клеммой фазорасщепителя.На каждую группу вентилей в последовательности, определяемой требуемой частотойЗо и чередованием фаз вторичного напряжения,подаются импульсы управления, отвечающие выпрямительному или инверторному режиму. При этом анодные группы вентилей обеспечивают формирование в нагрузке отрицательных полуволн тока, а катодные группы. - положительных полуволн. Импульсы управления для первого и второго фазорасщепителей сдвинуты по фазе на угол, равный сдвигу фаз выходных напряжений блока питания 50,При указанном режиме управления для момента времени, когда открыты, например, вентили 5, 9, 12, 15, 19 и 25, ток в преобразователе протекает в направлениях, указанных стрелками на фиг, 1.Управление преобразователем...

Номер патента: 270054

Опубликовано: 01.01.1970

Авторы: Патг, Яцук

МПК: H02M 7/48, H02M 7/515

Метки: инвертора, тиристорами

...тиристорами 3 и 5. Одновременно формируются управляющие импульсы на выходе следующего импульсного трансформатора,Далее вновь подаются импульсы на тиристоры 1, 3 и 5. При этом открывается только тиристор 3 и т. д. Таким образом, с каждым импульсом задающего генератора происходит поочередное включение последовательно соединенных тиристоров, а соответственно и поочередное формирование управляющих импульсов. Для осуществления цикличности после открывания тиристора б осуществляется возврат схемы в исходное состояние. Для этого импульс с дополнительной обмотки а- - б трансформатора 13 открывает транзистор, включенный параллельно первому тиристору; последний отключается, так как падение напряжения на открытом транзисторс меньше порогового...

Номер патента: 270830

Опубликовано: 01.01.1970

Авторы: Воскан, Мкртч

МПК: H02M 3/02

Метки: стабилизатор

...выходусилитдлекторокаскадатрицател 1Известны полупроводниковые стабилизаторы напряжения, у которых осуществляется подавление отрицательных выбросов выходного напряжения.Предлагаемое устройство отличается от известных тем, что один из транзисторов усилителя обратной связи стабилизатора подсоединен коллектором одновременно к базе транзистора каскада подавления отрицательных выбросов выходного напряжения и к отрицательному полюсу своего источника питания - через резистивный делитель, между резисторами которого включена база другого транзистора усилителя обратной связи, при этом эмиттеры двух последних транзисторов нагружены непосредственно на сопротивление нагрузки стабилизатора, в результате чего уменьшается величина выбросов...

Номер патента: 270832

Опубликовано: 01.01.1970

Авторы: Давыдов, Филатов

МПК: H02M 7/06

Метки: компенсационный, стабилизатор

...сдвиг момента генерации импульса. Параметры схемы подбираются так, что при изменении напряжения сети на некоторую величину, сдвиг импульса автоматически изменяет выходное напряжение на такую же величину в обратном направлении.Таким образом, выходное напряжение во всех рабочих обмотках поддерживается постоянным в широких пределах. Предмет изобретенияКомпенсационный стабилизатор напряжения, содержащий силовой трансформатор с двумя встречно-параллельно включенными в его первичную обмотку тирнсторамп, а также блокинг-генератор и усилитель, от,ияаощийся тем, что, с целью повьшения надежности и 5 уменьшения габаритов устройства в целом,коллектор транзистора блокинг-генератора через вторичную обмотку его трансформатора, а эмиттср -...

Номер патента: 270868

Опубликовано: 01.01.1970

Авторы: Костырев, Оберган, Ройз, Скороспешкин, Томский

МПК: H02K 17/44, H02M 5/38

Метки: бесконтактный, регулируемой, усилитель, частотой, электромашинный

...обеспечиваются облегченные условия коммугации и хорошая форма э.д,с. на выходе. Увеличение числа ячеек не приводит к существенному росту установлейной мощности вентитей коммутатора, так как уменьшается скваэкность, а значит и среднее значение тока через вентили.Изменяя частоту переключений коммутагора, можно регулировать частоту на выходе усилителя практически от нескольких герц до максимальной частоты, определяемой числом полюсов генератора р, и скоростью вращения ротора п. При и = 50 об/сек и рэ =- 8 1 П= 400 гг 1.Для обеспечения генераторного режима ротор 3 должен вращаться в одном направлении с полем возбуждения.Работая с отрицательным скольжением, генератор отдает активную мощность, поступающую с вала, на нагрузку 7 и обмотку...

Номер патента: 270870

Опубликовано: 01.01.1970

Авторы: Акодис, Уральский, Ухов, Щипицин

МПК: H02M 7/515

Метки: инвертором, последовательным

...состоящей нз двух нли более пнверторных ячеек 17, поочередно работаю щих на общую нагрузку 18. Применение вэтих схемах попарно встречно параллельно включенных управляемых вентилей 1 - 1 б с поочередным включением в заданном порядке вентилей прямого направления одной ячейки 15 17 и обратного направления другой позволяети при выполнении таких. схем с антнпараллельными вентилями обеспечить увеличение выходной частоты. При этом прямые вентили включаются без разрывов (фиг. 2), что пре дотвращает снижение мощности и ведет куменьшению гармонических составляющих.Ток встречного вентиля создает на выходеток, направление изменения которого в это время будет таким же, как и прямого. При 25 отсутствии встречных вентилей в этих схемахв выходном...

Номер патента: 271589

Опубликовано: 01.01.1970

Авторы: Андрианов, Муратов, Райд, Тен

МПК: G05B 5/01, H02M 5/12

Метки: импульсов, стабилизатор

...элемент 18, включающий диоды 19 и 20, сопротивление 21 и ем кость 22.Управляемый формирователь импульсов 1включает в себя усилитель переменного тока 2, выход которого со вторичной обмотки трансформатора 3 подключен через симметрп рующий элемент 4 к коммутатору б, состоящему из управляемых диодов 7 - 10. Датчик тока 11, включающий эталонное сопротивление 12, опорный стабилитрон 13, сопротивления 14, 15 и емкость 16, включен последова тельно с коммутатором 6, а выход его соединен со входом усилителя обратной связи 17.Выход усилителя подключен ко входу регулирующего элемента 18, включающего диоды 19 и 20, емкость 21 и сопротивление 22. Выход 25 элемента 18 подключен ко входу усилителя 2.Напряжение Ь, от кварцевого генератораподается...

Номер патента: 271633

Опубликовано: 01.01.1970

Авторы: Евдокимов, Скрипник

МПК: H02M 5/40

Метки: переменноенапряжение, сдвигов, фазовых

...на заданном уровне.Благод с и выходное прятеля о представляет собой последовательность пакетов напряжений, из которых одни, соответствующие напряжению У, имеют постоянную амплитуду, а другие - переменную в зависимости от уровня,входного сигнала У,. Пакетное напряжение, представляющее собой напряжение, модулированное по амплитуде, попадает в амплитудный детектор 9. Переменное напряжение, пропорциональное глубине модуляции, пройдя через усилитель 10 и выпрямитель 11, поступает на управляющий вход делителя 2, В результате этого коэффициент усиления возрастает, и напряжение У на вы. ходе делителя 2 уменьшается. При этом уменьшается и глубина модуляции в выходном напряжении избирательного усилителя 5,Процесс автоматического регулирования...
