Преобразователь
Номер патента: 125619
Опубликовано: 01.01.1960
Автор: Гольдреер
МПК: H02M 7/04
...к входящему в модулятор нелинейному сопротивлению с симметричной вольтамперной характеристикой, и не зависит от каких-либо других причин, если только последние не приводят к нарушению симметрии самого нелинейного сопротивления.На чертеже представлена блок-схема предлагаемого преобразователя переменного тока в постоянный.Выпрямляемое напряжение переменного тока 0 с частотой, например 21, поступает на четно-гармонический модулятор 1, возбуждае125 б 19 Предм т изобретения Преобразователь переменного тока в постоянный с фазочувствительным выпрямителем на выходе и регулятором на входе с использованием обратной связи регулятора с выхода выпрямителя для стаоилизации выходного напряжения, о т л и ч а ю щ и й с я тем, что, с целью...
Устройство для питания вспомогательного анода игнитрона
Номер патента: 125629
Опубликовано: 01.01.1960
МПК: H02M 1/02
Метки: анода, вспомогательного, игнитрона, питания
...систему управления цепями собственных нужд выпрямителя на игнитронах.На чертеже изображена принципиальная схема предлагаемого устройства.Вспомогательный анод 1 игнитрона 2 подключен к фолинии, состоящей из индуктивно-емкостных звеньев 3 и 4рующей активно-емкостной цепочки 5. Заряд емкости форминии производится через диод 6 от трансформатора 7; разрядвляется через вспомогательный анод 1 и начинается с моменовения катодного пятна, возбуждаемого импульсом тока чгатель. Длительность прохождения тока к вспомогательномуделяется параметрами формирующей линии.Предлагаемое устройство обеспечивает горение дуги на вспом тельном аноде игнитрона в течение бО эл, и более при изменении 1 поджига игнитрона в широких пределах, что необходимо при...
Контактный аппарат механического выпрямителя переменного тока
Номер патента: 125630
Опубликовано: 01.01.1960
Автор: Шимбарь
Метки: аппарат, выпрямителя, контактный, механического, переменного
...схема,На массивном чугунном картере 1 контактного аппарата с двух сторон укреп.пены шинные блоки 2. Толкателп подвижных контактов перемешаются от эксцентриков вала 3, которые вращаются с помощью трехфазных синхронных двигателей 4, Статоры двигателей 4 имеют три отдельные обмотки возбужДения. Изменение тока возбуждения в одной из обмоток вызывает поворот магнитной оси потока возбуждения двигателя, а следовательно, изменение фазы включения и отключениясо. ответствующих контактов.1На эксцентриках валов насажены на шариках обоймы б, которые приводят толкатели б, обеспечивая их возвратно-поступательное перемещение в бронзовых направляющих втулках 7. На концах толкателей укреплены изоляционные головки 8, воздействующие на подвижные контактные...
Способ уменьшения уровня помех в диодном мостовом преобразователе постоянного тока в переменный
Номер патента: 125814
Опубликовано: 01.01.1960
Автор: Пинчук
МПК: H02M 7/46
Метки: диодном, мостовом, переменный, помех, постоянного, преобразователе, уменьшения, уровня
...вентили 1 - 2, 3 - 4, а в течение второго полупериода запирает их. Напряжение 8 сигнала, подводимое через сопротивление 9 к средней точке потенциометра 10, в течение первого полупериода шунтируется малым сопротивлением вентилей 1 - 2, 3 - 4, и, следовательно, напряжение сигнала к выходу не поступает.Б течение второго полупериода начальное напряжение запирает вентили 1 - 2, 3 - 4, напряжение сигнала подводится к выходным зажимам 11 и, таким образом, на выходе устройства получается пульсирующий переменный ток. Так как в момент запирания вентилей 1 - 2, т - 4 к их зажимам прило;кено все напряжение со вторичной обмотки трансформатора Б, а цепь выходного сигнала оказызается открытой (отключенной от- 2- -.125814 земли), на общую точку 12...
Стабилизатор напряжения компенсационного типа
Номер патента: 126149
Опубликовано: 01.01.1960
Авторы: Карповский, Попов
Метки: компенсационного, стабилизатор, типа
...его первичной обмотки Х 1 в процессе регулирования должна оставаться постоянной Х 1=сопз 1.Для того, чтобы получить величину Х, или 1, соответствующую оптимальному. режиму работы стабилизатора, независимо от частоты питающей сети, конструкции автотрансформатора и качества стали, магнитопровод автотрансформатора выполняется с воздушным зазором. Это позволяет сделать характеристику автотрансформатора 1=(1),) линейной и одновременно обеспечивает условие Х,=сон .При помощи зазора легко добиться того, чтобы величина реактивного сопротивления Х, первичной обмотки автотрансформатора соответствовала оптимальному режиму работы стабилизатора при любой величине индукции в магнитопроводе, которая обычно выбирается так, чтобы нагрев не...
Стабилизированный выпрямитель
Номер патента: 126183
Опубликовано: 01.01.1960
Автор: Лапиров-Скобло
МПК: H02M 7/06
Метки: выпрямитель, стабилизированный
...связи между выпрямителем и выходным сглаживающим фильтром.На фиг. 1 представлена блок-схема предлагаемого стабилизированного выпрямителя; на фиг. 2 - его упрощенная принципиальная схема.Приняты следующие обозначения: Р, Э. - регулирующий элемент, Т - трансформатор; В - выпрямитель; Ф - выходной фильтр; Ф, - фильтр цепи управления; 0 - нагрузка; И.З. - измерительный элемент; У - усилитель; У, - напряжение сети.Особенность схемы предлагаемого стабилизиро шрямителя состоит в том, что выходной фильтр Ф не входит в з контур системы регулирования и его параметры не влияют нам ические126183 Предмет изобретения Стабилизированный выпрямитель с регулированием со стороны переменного тока, состоящий из регулирующего дросселя, трансформатора,...

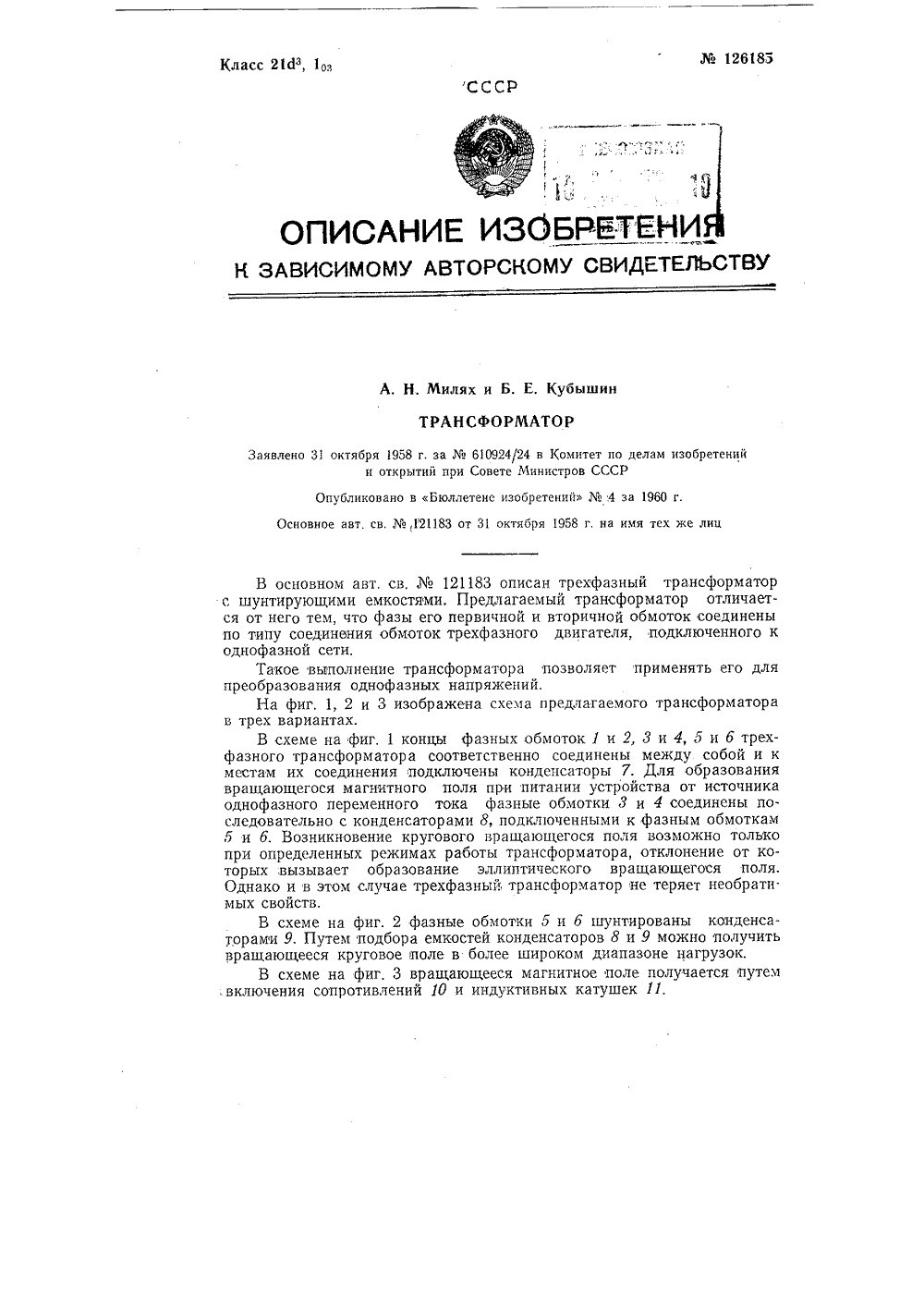

Трансформатор
Номер патента: 126185
Опубликовано: 01.01.1960
МПК: H01F 30/14, H02M 5/14
Метки: трансформатор
...устройст тока фазные обмотки 3 и аторами 8, подключенными к ф угового вращающегося поля в ах работы трансформатора, о вание эллиптического вращ трехфазный, трансформатор неи 4,бибтрехежду собой и к Для образования ва от источника 4 соединены поазным обмоткам озможно только тклонение от коающегося поля.теряет необратиазные обмоткемкостей кон ле в более ш ащающееся 10 и индукт и б и б шунтиро енсаторов 8 и 9 ироком диапазо ваны конденсаможно получитьне нагрузок,получается путем 1. гнитное по ных катуше Такое выполнение преобразования однофа Нафиг.1,2 иЗи в трех вариантах. В схеме на фиг, 1 ко фазного трансформатора местам их соединения п вращающегося магнитног однофазного переменного следовательно с конденс б и б. Возникновение кр при...
Ионный преобразователь частоты
Номер патента: 126545
Опубликовано: 01.01.1960
Авторы: Кухтин, Парамонов, Степанов
МПК: H02M 5/27
...мощность трансф входе преобразов Для преобразования частоты переменного токашироко применяют ионные преобразователи, которьмительного и инверторного звеньев.Предлагаемый преобразователь отличается отзователей подобного рода тем, что вентили в нем соили шестифазные обратные звезды с нулевыми выным соединением выводов постоянного тока, которьжим работы с большим углом запаздывания.Такое выполнение преобразователя улучшает егупрощает схему установки в результате отсутствияНа чертеже изображена схема предлагаемого пПреобразователь состоит из двух групп управлямителей 1 и П, работающих по очереди при угле запТрансформатор преобразователя имеет шестьсоединенных в две обратные трехфазные звезды с нуперекрестным соединением выводов...
Компенсаторный стабилизатор напряжения
Номер патента: 126918
Опубликовано: 01.01.1960
Авторы: Амбросович, Горев
Метки: компенсаторный, стабилизатор
...обычных Г-, П- или Ш-образных штамповок трансф рматорной стали.Промежуточные усилители ПУи Т 1 Усобираются на ленточных тороидальных сердечниках из железо-никелевого сплава с высокой магнитной проницаемостью, малой коэрцптивной силой и петлей гистерсзиса, близкой к прямоугольной. Схема с внутренней обратной связью,ъо 1 Я 8 положенная в основу промежуточных магнитных усилителей, обеспечивает работу усилителей на границе релейного режима при отсутствии петлевой характеристики, присущей схемам магнитных усилителей, работающих в релейном режиме.Сопротивление силового магнитного усилителя СУ в цепи нагрузки определяется результирующей магнитпдвижушей силой, полученной для мгновенных значений в результате алгебраического сложения...
Статический преобразователь постоянного тока в многофазный
Номер патента: 126943
Опубликовано: 01.01.1960
МПК: H02M 7/48
Метки: многофазный, постоянного, статический
...(д=0,2) импульсом от маломощного задающего генератора. Правильность чередования фаз обеспечивается применением специальных блокирующих обмоток К 4, присоединенных соответственно через диоды Д; и Д 2 к базам триодов Т 1 и Тз последующих каскадов. Средние точ. ки всех блокирующих обмоток присоединены ко вторичной обмотке Бо выходного трансформатора задающего генератора (на чертеже показан частично), который является источником запускающих импульсов. хема пред- двенадца126943Источник запускающих импульсов и блокирующая обмотка образуют схему двух совпадений. Сигнал на выходе может появиться лишь в том случае, когда блокирующий импульс положителен, При этом суммарный положительный сигнал проходит на базу открытого триода и запирает его,...
Электрическая машина
Номер патента: 126944
Опубликовано: 01.01.1960
Автор: Тарашанский
МПК: H02K 47/24, H02M 5/32
Метки: электрическая
...выполнена трехфазной.Такое выполнение машины расширяет область ес применения и н)- зволяет использовать ее для питания трехфязцых приемников (напримердвигателей).ВыходнаЯ трехфазна 51 ОомоткЯ расползгаетсЯ В тех же пььзах что н первична 51 Обмотка, но с соответствующим сокращением шага. ТЯ 1, если в общем случае в магнитном поле выделена высшая гармоника с порядковым номером К (где К может быть как нечетным, так и четным числом), то вторичная обмотка выполняется с шагом в К раз мецьце шага первичной обмотки, а число полюсов вторичной обмотки в К раз больше числа полюсов первичной обмотки.Для пуска мзшь 1 ны пр 11 мен 51 етс 51 короткозамкнутяя Обмотка, 1)ясположенная в пазах, выштямповацпых в роторе. При подключении первичной обмотки...
Компенсационный стабилизатор напряжения постоянного тока
Номер патента: 127295
Опубликовано: 01.01.1960
Автор: Киселев
МПК: G05F 1/567, H02M 3/155
Метки: компенсационный, постоянного, стабилизатор
...в виде ямотн 10 й н 1 исс гняружи обОтки, и номенН 1 т Внутри Втули стябилнтроом 3.Лл 51 улучшения стабилизации Выходногоапряжсня)бкодмо Обеспечить независимость напря)кения между эмиттером и базой триода т от тс)Пературы окружающей среды и режима работы стабилизатора. Напря)кение между одзой и э 1 Нттер 01 трОд 1 равно разности напр 51 жеий нд плече делителя, состоящем из сопротивлений р и 5, и на опорном стдбилитроне 3, При увеличении температуры корпуса стабилитроа падение напряжения на нем увеличивается, Если сопротивление 2 указанного делителя сделать температурозависимым например, выполненным из медной проволоки) так, чтобы при увсличи илн умсньшнии темпср атьр 19 ОН 1)ужяющеЙ с 1)сды увеличение илР 1 улСРьшенис нап 1)51 жс...
Устройство для стабилизации пульсаций выпрямленного напряжения
Номер патента: 127296
Опубликовано: 01.01.1960
Метки: выпрямленного, пульсаций, стабилизации
...описываемого устройства приведена на чертеже. Составной полупроводниковый триод образован двумя мощными триодами типа Р-и Основание триода 1 соединено с эмиттером триода 3. Основание триода 2, являющееся основанием составного триода, соединенного с коллектором маломощного управляющего триода 3 типа г-р-а. Эмиттер триода 3 соединен с коллекторами триодов 1 и 2.Основание триода 3 подключено к фильтрующей ячейке, состоящей из сопротивлений 4, о и конденсаторов 6, 7. Сопротивление 8 включено в цепь основания триода 3. При подобном включении триодов составной полупроводниковый триод обладает свойствами триода типа а-р-л ,и включается в схему, аналогично триоду этого типа, что дает возможность получения на нагрузке 9 отфильтрованного...
Трехфазное фазовращающее устройство
Номер патента: 127319
Опубликовано: 01.01.1960
Метки: трехфазное, фазовращающее
...схему 4. Выходы выпрямительных схем 3 и 4 включены последовательно можо применить и параллельное включение) и нагружены на общее рсгулпруемое сопротивление б (электронная лампа 6, полупроводниковый триод 7 и т. п.). При разрыве цепи управления (Л=.-) первичные токи трансформаторов 2 отсутствуют, что эквивалентно размыканню регулируемых активных плеч мостов. Короткое замыкание цепи управления (Я=О) воспринимается всеми тремя мостами как короткое замыкание регулируемых активных плеч, чем достигается полное изменение фазы напряжений в диагоналях мостов (на нагрузке). Поскольку сопротивление б является физически общим для трех фаз, несимметрия выходных напряжений мостов принципиально отсутствует.127319 Применение на трансформаторе 2...
Способ гашения тиратронов с холодным катодом
Номер патента: 127337
Опубликовано: 01.01.1960
Автор: Чузо
МПК: H02M 1/06
Метки: гашения, катодом, тиратронов, холодным
...суммирования всехприходящих импульсов на любое известное устройство путем снятия собщей цепочки гашения отрицательного или положительного импульса,в зависимости от их образования в этой цепочке,Описываемый способ может применяться в дискретных импульсныхячейках любого назначения, где необходимо фиксировать очередность иколичество поступающих импульсов, а также канал поступления последнего импульса.Сущность способа иллюстрируется схемой и заключается в следующем.Между анодами или катодами тиратронов Т 1 - Т, в схеме осуществлена общая емкостная связь (конденсатор С), которая дает возможностьподавать импульс для гашения в момент поджигания одного из тиратронов в схеме. Импульс подается положительный или отрицательный, в зависимости...
Статический преобразователь сигналов постоянного или медленно меняющегося токов в переменный ток
Номер патента: 127590
Опубликовано: 01.01.1960
Автор: Кудрявцев
МПК: H02M 7/44
Метки: медленно, меняющегося, переменный, постоянного, сигналов, статический, ток, токов
...и ющее форму прямоугольной призмы с расположенными на ее гранях двумя взаимно-перпендикулярными парами электродов 2 и 3. На электроды 2 подается синусоидальное напряжение от источника 4 опорного напряжения, с целью получения максимального изменения сопротивления 1 между электродами 3. Напряжение сигнала подается на управляющие электроды 3 от источника 5. При отсутствии сигнала выходное напряжение, снимаемое с электродов 3, равно нулю,При подаче входного сигнала на электроды 3 через сопротивление 1 пойдет ток, который создаст в нем падение напряжения, Но так как сопротивление 1 между электродами 3 периодически меняется в больших предслах (на несколько порядков), то с него можно снять переменное напряжение, пропорциональное...
Преобразователь постоянного тока в переменный
Номер патента: 127742
Опубликовано: 01.01.1960
Автор: Эбель
Метки: переменный, постоянного
...триодах ПТз и ПТ, по двухтактной схеме с заземленными эмиттерами, работа 1 ощими127742в режиме двухстороннего ограничения. Питание подается от делителя напряжений Р, - Р 5 и стабилизируется при помощи двух стабилитронов СТ и СТ соединенных последовательно, На базу триода ПТ, первого каскада подается отрицательное смещение с сопротивления Рз, а на базы триодов ПТ. -и ПТ, второго каскада - положительное смещение с сопротивления Я 5, которое может меняться в зависимости от величины напряжения источника питания (аккумуляторной батареи). Этим достигается укорочение продолжительности импульсов каждого полупериода при повышении напряжения питания, На базы триодов ПТз и ПТ 4 подается смещение с сопротивления Л 6, падение напряжения...
Устройство для конденсаторной контактной сварки
Номер патента: 127774
Опубликовано: 01.01.1960
Автор: Тарасов
МПК: B23K 11/24, B23K 11/26, H02M 3/18 ...
Метки: конденсаторной, контактной, сварки
...управляющего высоковольтным триодом, можно получить нужную фо 1,му импульса разрядного тока, а следовательно, и форму сварочного 1 ока,Электрическая схема предлагаемого устройства представлена иа чертеже,Повышающий трансформатор 1 через выпрямительный вентиль 2 заряжает рабочий конденсатор о. Сопротивление 4 служит для ограничения зарядного тока. Высоковольтный триод б используется для разряда конденсатора 3 на первичную обмотку сварочного трансформатора 6. Задающий генератор 7 управляет работой триода 5.В исходном положении конденсатор 3 заряжен, а триод 5 заперт отрицательным смещением на его управляющей сетке. В момент сварки задающий генератор подает на сетку триода импульс напряжения соответствующей формы и рабочий конденсатор...
Способ управления электрическими вентилями преобразователей тока
Номер патента: 128072
Опубликовано: 01.01.1960
Автор: Червоненкис
МПК: H02M 7/15
Метки: вентилями, преобразователей, электрическими
...каждого данного плеча один раз в течение и периодов питающего напряжения. При этом подача зажигающих импульсов на другие вентили в эти моменты блокируется, Для этой цели в систему сеточного управления преобразователя, кроме формирующего звена ФЗ и распределительных шкафов зажигания Ш и П 12, включается также мультивибратор или счетчик импульсов СИ,,ссультивибратор или счетчик может поочередно блокировать подачу управляющих импульсов на отдельные вентили либо поочередно смещать их в сторону запаздывания на несколько электрических градусов. В последнем случае главная дуга зажигается в том вентиле, на который импульс был подан без запаздывания. В других же параллельно вклю,1 х 1 28072 ЦЕННЫХ ВЕ 1 ГГИЛ 51 Х ГГ 1 с 1 внс 151 ДУГ 11 НС ЗВЖИГЕ...
Способ одноступенчатой искусственной коммутации 12-фазной преобразовательной установки
Номер патента: 128073
Опубликовано: 01.01.1960
Автор: Червоненкис
МПК: H02M 7/72
Метки: 12-фазной, искусственной, коммутации, одноступенчатой, преобразовательной, установки
...работать на независимые цепи постоянного тока. В цепи сетевых обмоток обоих главных трансформаторов 2 включаются разделительные дроссельные катушки 3 с выведенной средней точкой, параллельно которой включаются коммутирующие конденсаторы 4. Средние точки дроссельных катушек 3 соединяются с тремя фазами сети переменного тока, При таком соединении через конденсаторы 4 протекает сумма 5-й, 7-й, 17-й и 19-й и т. д, гармонических анодного тока и на зажимах конденсаторов возникает коммутирующее напряжение Это напряжение складывается с синусоидальным напрякопием сети и сумма обоих напряжений подводится к сетевым обмоткам главных трансформаторов,% 128073 Преимуществами предлагаемого способа являются относительно невысокая амплитуда обратного...
Двухполупериодный мостовой фазочувствительный выпрямитель
Номер патента: 128081
Опубликовано: 01.01.1960
Автор: Фомин
Метки: выпрямитель, двухполупериодный, мостовой, фазочувствительный
...нагрузки Б, зашунтированное конденсатором б.Коммутирующие диагонали мостов 3 и 4 подключены к двум вторичным обмоткам трансформатора 2, В каждую из цепей коммутируюших диагоналей включено по два актикных сопротивления 7 и 8, причем , опротивления 7 зашунтированы конденсаторами 9.Величины сопротивлений 7, 8 и емкость конден"аторов 9 выбраны так, что начало и конец импульсов тока через вентильные мосты в направлении коммутирующих диагоналей совпадают с началом и концом импульсов тока через вентильные мосты в направлении диагоналей, включенных в сигнальные цепи. При подобном выборе параметров схемы конденсатор 6 будет разряжаться только через сопротивление нггруз.й 128081 ки 5, а возможность его разряда через низкоомную цепь, образованную...
Преобразователь величины постоянного тока в последовательность импульсов
Номер патента: 128086
Опубликовано: 01.01.1960
МПК: H02M 1/04
Метки: величины, импульсов, последовательность, постоянного
...в дополнительной обмотке 3, служащей обмоткой о грицательной обратной связи, нарастает ток и при увеличении размагничивающих ампервитков до значения ампервитков управленипервитки, определяемые шириной петли гистерезиса, усилитчается.Накопленный на конденсаторе 2 заряд разряжается через диод 7 и нагрузочное сопротивление б. Время, в течение которого магнитный усилитель преобразователя находится во включенном состоянии, растет с увеличением значения входного сигнала.128086 Предмет изобретенияПреобразователь величины постоянного тока в последовательносгь импульсов переменной длительности, состоящий из магнитного усилителя с внутренней положительной обратной связью, о т л и ч а ю щ и й с я тем, что, с целью улучшения...
Тиратронный выпрямитель
Номер патента: 128529
Опубликовано: 01.01.1960
Метки: выпрямитель, тиратронный
...что его схема сеточного управления тпратронамп выполнена без усилителей и в цепь выпрямленного напряжения выхода стабилизатора включен встречно выпрямитель, питаемый напряжением сети.Такое выполнение выпрямителя позволяет упростить его схему, На чертеже изображена схема предлагаемого выпрямителя.К управляющей сетке тиратрона 1 через выпрямители 2 и 3 подводятся одновременно два напряжения У 1 и С/, Напряжение Г, является постоянным напряжением смещения, получаемым от стабилизатора 4. Напряжение У является либо переменным, пропорциональным напряжению сети, либо содержит, кроме переменной составляющей, отрицательную постоянную составляющую.Предмет изобретенияТиратронный выпрямитель преимущественно для высокочастотных электротермических...
Преобразователь постоянного тока
Номер патента: 128530
Опубликовано: 01.01.1960
МПК: H02M 7/48
Метки: постоянного
...ДгНагрузочные сопротивления й 1 и йз включены непосредственно в коллекторные цепи триодов, а трансформатор используется только для возбуждения преобразователя. Для этого первичные обмотки 1 Г, (или полуобмотки) трансформатора подключены через диоды Д 1 и Дз параллельно нагрузочным сопротивлениям и протекающий в них импульсный ток возбуждает во вторичных обмотках У. напряжение управления триодами.Частота тока на выходе преобразователя прямо пропорциональна напряжению управления, снимаемого с делителя Рь При измерении положения делителя Я, напряжение на нагрузке остается постоянным. В зависимости от необходимой мощности вместо сопротивлений .Йт и Йз могут быть включены триоды или магнитный усилитель.128530 Преобразователь может быть также...
Преобразователь однофазного тока в трехфазный
Номер патента: 128532
Опубликовано: 01.01.1960
Автор: Ситник
МПК: H02K 47/30, H02M 5/32
Метки: однофазного, трехфазный
...преобразователя.Преобразователь имеет несимметричную трехфазную статорную обмотку 1 и конденсатор 2, подключенный одним концом к общему зажиму однофазной и трехфазной систем и другим концом к зажиму только трехфазной системы.В общем случае число витков во всех трех фазах различно и различны углы а, р и у между осями фаз. Конденсатор включается между зажимом так называемой генераторной фазы и тем зажимом однофазноч сети, к которому присоединена фаза, следующая за генераторной по направлению вращения поля прямои последовательности, Несимметрия обмотки статора при выбранной величине емкости и нагрузки компенсирует несимметричные падения напряжения в фазах обмотки и тем самым обеспечивает симметричную систему трехфазного...
Устройство для преобразования постоянного тока в трехфазный переменный ток
Номер патента: 128933
Опубликовано: 01.01.1960
Автор: Хасаев
МПК: H02M 7/537
Метки: переменный, постоянного, преобразования, ток, трехфазный
...в течение первого полупериода, а другой - в течение второто полупериода, Это позвояет с помощью подмагничивания менять частоту преобразователя Л 1 В в широкик пределах.Е 1 иже более подрооно рассматривается работа первой пары преобразователей МВ, и МВ,. Работа второй лары преобразовагелей МВг и МВ. аналогична.Цепь базы каждого триода преооразователя МВг содержит дье параллельные ветви. В одну из них входит собственная обмотка управ.тения Уу 2 от трансформатора Трг и диод Д, в направлении тока базы тдгода. В дрчгую ветвь вкгоена обмотка управления 1 Гу 1 от тпансформатора Тр, с полярностью, тротиво 1 оложной полярности обмотки Юу 2,Р дроссель насыщения Дрг с подмагничиванием. В первый момент после переключения триода Т, в режим...
Устройство для возбуждения дуги в одноанодных ртутных вентилях многофазного выпрямителя с двумя анодами возбуждения
Номер патента: 128947
Опубликовано: 01.01.1960
Автор: Мантров
МПК: H02M 1/02
Метки: анодами, вентилях, возбуждения, выпрямителя, двумя, дуги, многофазного, одноанодных, ртутных
...обмотки 3 дросселей включены соответственно в анодныецепи вентилей. Одна из вторичных обмоток каждого дросселя подключена к аноду возбуждения вентиля своей фазы. а другая - ко второмуаноду возбуждения вентиля, предшествующего по порядку чередованияфазТок возбуждения каждого вентиля состоит из двух частей: в обмотке 4 ток протекает за счет энергии, запасаемой в дросселе при протекании главного тока в собственном вентиле, а в обмотке 5 - за счет трансформации главного тока от вентиля соседнеи фазы. Основным токомвозбуждения является ток в обмотке 4.При запуске установки, а также при пропуске зажигания в одномиз вентилей в обмотке 4 будет протекать некоторый ток. После запуска128947 Ъустановки увеличивается скорость спада главного тока и,...
Стабилизатор напряжения на полупроводниковых триодах для питания осветителя и фотоумножителя фототелеграфных аппаратов
Номер патента: 129253
Опубликовано: 01.01.1960
Автор: Наливкин
Метки: аппаратов, осветителя, питания, полупроводниковых, стабилизатор, триодах, фототелеграфных, фотоумножителя
...глубину обратной связи), а также модулятором, позволяющим использовать усилитель переменного тока, вместо малостабильного усилителя постоянного тока.На чертеже приведена принципиальная схема стабилизатора.Регулирующий шестиполюсник включен в цепи обратной связи двухкаскадного преобразовагеля напряжения 1.В качестце регулирующего шестиполюсника используется кольцевого модулятора 2, работающего в режиме (транпчителя а туды с переменным порогом ограничения,В этом режиме входное напряжение г, несколько раз превосходит напрякение, подаваемое в средние точки шестиполюсника.Порог ограничения определяется разностью опорного и регулирующего напряжений. Опорное напряжение, стабилизированное кремневым диодом 3, снимается с сопротивления...
Преобразователь постоянного тока
Номер патента: 129677
Опубликовано: 01.01.1960
Авторы: Власов, Мозжухина, Собещанский, Щербинин
МПК: H02M 3/337
Метки: постоянного
...ца плоскостных триодах ПТ, и ЛТ. ц вспомогательном трансфсрматтзре Т, с индуктивной обратной связью, Параллельно первичнои обмотке этого трансформатора включена первичная обмотка силового трансформатора Т, нагруженного выпрямителем или активным сопротивлением,Применение такой схемы позволяет получить необходимую опт 11- мальцую частоту преооразования, используя при этом одни и те же триоды как для зада 1 ощего генератора, так и для уси,тителя мощности и не ухудшая магнитопровод введением воздушного зазора.Плоскостные триоды ПТ, и ПТг подключены к вспомогательному трансформатору Т, по схеме с оощим эмиттсром, оазой илц коллекто129677 П р едм ет и за бр етен ия Преобразователь постоянного тока на полупроводниковых элементах,...
Устройство для автоматического поддержания среднего значения выпрямленного тока
Номер патента: 129711
Опубликовано: 01.01.1960
Автор: Несель
МПК: H02M 7/12
Метки: выпрямленного, значения, поддержания, среднего
...пластин конденсатора С, призодится во врацение через передачу механизмом времени асинхронным однофазным двигателем 1 лпсовым механизмом), т. е. угол позо;1 ота а, блэка подвижных власни этого конденсатора пропорционален времени: а, = КЕ.Велиина емкости конденсаторов Сд и С пропорциональна чГлу поворота блока подвижтых пластин относительно блока неподвижных, т. е. Со= КзЯ и С 1= К 4или сцК12911 Следовательно, угол отклонения подвпжной части логометра зависит только от среднего тока, и логометр в юбой момент времени покажет среднее значение тока на данный момент времен. Дгя автоматического гюддержания среднего тока на заданной величине логометр должен быть снаожен контактной системой.1(ак показано на фиг. 2, изображаОший схему...
