Номер патента: 604102

Опубликовано: 25.04.1978

Автор: Гальс

МПК: H02M 3/335

Метки: конвертор

...в нагрузку 17. В момент 1 (фиг. 2) сердечник дросселя насыщается, поэтому напряжение нв резисторе 5 становится практически равным напряжению обмотки 19 в результате нв 45 чинается процесс звпирвния транзистора 1 и увеличения напряжения нв его участке коллектор-эмиттер, а это обстоятельство приводит к уменьшению напряжений обмоток трансформатора. Транзистор 2 за время50 1"1 надежно заперт прямым напряжением диода 11, который посредством резистора 8 подключен к вспомогательному выпрямите лю 12,на вход которого подключена дополнительная обмотка 21. В интервале 1 -, напряжение на нагрузке 17 практически остается неизменным. Квк только напряжение на обмотке 20 уменьшится на величину, равную прямому падению напряжения на диоде 14, последний...

Номер патента: 604103

Опубликовано: 25.04.1978

Авторы: Войтович, Моин, Уан-Золи

МПК: H02M 3/335

Метки: конвертор, регулируемый

...которого включенпоследовательно во входную цепь, а конденсатор подключен к выходным выводам, 0дроссель снабжен дополнительной обмоткой,подключенной через диод к выходным выводам,При этом расчетным режимом для трансформатора и транзисторов является номиналь-"5ный, а при повышении входного напряжениятранзисторы закрываются и вступает в работу указанная дополнительная обмотка дросселя.На чертеже показана схема конвертора,Предлагаемый конвертор с одержит транзисторы 1 и 2, выходной трансформатор инвертора 3, блок управления силовых транзпсторов 4, дроссель 5, и конденсатор 6, Ссглаживающего фильтра, первичную обмотку7, и дополнительную обмотку 8 дросселя 5,выпрямитель 9, диод 10, подключающийдополнительную обмотку 8 дросселя 5 к...

Номер патента: 604104

Опубликовано: 25.04.1978

Авторы: Демченко, Чехлатый, Чумаков

МПК: H02M 7/155

...транзисторов 13 и 14, а другиек их эмиттерам, Выход защитного диодного моста 3 подключен в одну диагональ преобразователя образованную четырьмя трвнзисто40 рами 3.1 - 3.4 и емкостным делителем выпол 4ценным нв конденсаторах 4, 5, а в другуюдиагональ, образоваццую двумя транзисторамц 11 и 12 одного плеча и конденсатором4 емкостцого делителя, включена первичнаяобмотка выходного трансформатора 1. Каждыйтранзистор имеет самостоятельную базовуюобмотку, последовательно с которой включены форсующие Ц С-цепочки 15. 115 "216 1 16,1717- 18 1 18-ипараллельные М С звенья . 7 78 1 8 и 9-910 1102,включенные параллельно цепи эмцттер-коллектор.Одна иэ вторичных обмоток выходного трансформатора 1 подключена к входу выходноговыпрямителя 2 цепи питания...

Номер патента: 604105

Опубликовано: 25.04.1978

Авторы: Белоцерковский, Бродовский, Каржавов, Рыбкин

МПК: H02M 7/44

Метки: инвертор, многофазный

...обратная связь (ОС) заведена в блоки управления 7-9 с помощью магнитных усилителей 10-12, обмотки 13-15 токовой ОС которых включены в выходные цепи трех фаз инвертс ра А, В, С, последовательно со сглаживающими дросселями 16-18, Каждая из обмо ток симметрирующей ОС 19, 20 и 21 соотг ветствующих магнитных усилителей 10, 11 и 12 включена между выходным зажимом данной фазы и клеммой 22, соединенной со средней точкой источника питания. При отсутствии средней точки она может быть604105 оставииель Ю. Андреевхред М. Борисова Корректор актор Д. Пинчук Г Зака 6/46 ЦНИИ Тираж 892Государственного по делам изоМосква, Ж, Р П одпис ноеа Совета Министи открытийнаб., д. 4/5 СССР комит ретен аушск ПП "Патент, г, Ужг улэ тная,получена искусственно...

Номер патента: 604106

Опубликовано: 25.04.1978

Автор: Ежов

МПК: H02M 7/515

Метки: инвертор, многофазный, тиристорный

....ь 1 од, ул. Проскгная, 4 ЦНИИ ПИ Государствен по делам13035, Москва лиал ПГ 1 П сПатного комитет изобретений Ж.35, Рау ент, г. Ужг 3и дроссель 6 замкнуты в коммутирующий контур, Цепь заряда конденсатора 8 подключена параллельно тиристору 9 и состоит из диода 10, дросселя 11 и источника подзаряда 12.Блок 1 имеет основные тиристоры 13 - 18, соединенные, например, по трехфазной мостовой схеме. Блок 5 имеет контуры с высокой добротностью, а для уменьшения мощности цепи заряда встречно-параллельно тиристору 9 включен диод 19.В качестве источника подзаряда 12 использована сеть переменного тока через трансформатор 20, диоды 21, 22 и конденсатор 23. Конденсаторы-фильтры 24 необходимы при больших индуктивностях рассеяния цепей, подключенных к...

Номер патента: 604107

Опубликовано: 25.04.1978

Авторы: Игнатченко, Коровкин, Пискарев

МПК: H02M 7/515

Метки: реверсивный

...под действием которого по цепи 15 в 1163 в -15 токтечет в нагрузку, минуя коммутирующие обмотки 13, 14 импульсного трансформатора 12и це вызывая в цих падения цапряжения и потери мощности.В момент ) поступление импульса, отпирающего тиристор 1, переключается и формируется импульс, отцираюший тиристор 1 О узла коммутации и тиристор 8 обратного моста. Приэтом узел коммутации срабатывает, и под действием напряжения ца обмотке 14 ток течетпо цепи 14 - 8 - 1 - -15 - 14, гася в момент 1,тиристор 1. Начинается первая пауза, продолжающаяся до момента 1.На интервале первой паузы 1 в . напряжецие источника питания к нагрузке не прикладывается, но ток нагрузки при этом це равен нулю. Под действием энергии, накопленной в ицдуктивности якорной...

Номер патента: 604108

Опубликовано: 25.04.1978

Авторы: Зинин, Кацнельсон, Кузнецов, Самарин, Уржумсков

МПК: H02M 7/515

Метки: автономный, инвертор

...параллельно инверторных мостов с тиристорами 1 - 8; коммутирующих конденсаторов 9, 10; коммутирующих индуктивностей 11, 12; нагрузки 13, 14 с параллельно подключенной компенсирующей емкостью 15; входных дросселей 16, 17; моста, выполненного на диодах 18 - 21 с конденсатором 22 в диагона- з 5 ли, и входного конденсатора фильтра 23. Диоды 20, 21 с целью улучшения пуска инвертора могут быть шунтированы резисторами 24, 25.Отличием инвертора от известных (см. фиг. 1) является сброс избыточной реактив ной мощности через четырехполюсник, образованный открытым диодным мостом с конденсатором в диагонали.Указанный открытый диодный мост подключен к точкам соединения коммутирующих индуктивностей с инверторными мостами и вход. 4 ными зажимами...

Номер патента: 604109

Опубликовано: 25.04.1978

Авторы: Акодис, Лузгин, Ухов, Шипицын

МПК: H02M 7/515

Метки: автономный, инвертор, последовательный

...параметров инвертора введены две нелинейные ицдуктивности, имеющие по две обмотки, одна из которых включена в цепь дополнительных диодов, шунтирующцх нагрузку, а другая в цепь постоянного тока источника питания. 1На чертеже приведена схема предлагаемого устройства.Оно содеркит фильтровые дроссели 1 и 2, нелинейные индуктивцости 3 и 4, диоды 5 и 6, разделительные конденсаторы 7 и 8, компенсирующий конденсатор 9, нагрузку активно- индуктивную 10, внешние коммутирующие дроссели 11 и 12.Кроме того, устройств включает внутренний коммутирующий дроссель 13, коммутирующий конденсатор 14, тиристры 5 - 18, встреч- р но-параллельные диоды 19- - 22, обмотки 23 и 24 нелинейных ицдуктивностей.В предложенной схеме нелинейные индуктивности...

Номер патента: 604110

Опубликовано: 25.04.1978

Авторы: Борисовский, Казанцев, Карташев, Киямов, Старцев, Токарев

МПК: H02M 7/515

Метки: автономного, автоподстройки, инвертора, колебательный, контур, нагруженного, последовательный, частоты

...автоматическую подстройку частоты ицвертора к резонансной частоте контура наГ 12 УЗки,При этом обеспечивается подцержаиие режимамьцссимдльной выходной могцности.Принципиальное отличие предложенного способа От известного, заключаюгцегося в измерениифазового утла между выходным напряжением и током преобразователя и воздействии полученногонапряжения на задающий генератор, состоит в том,что по предложенному способу измеряют непосред.ственцо средине значения напряжений на элементахцагруэочного контура и разностью этих значащйвоздействуют ца частоту задающего генератора системы управления ццвертсром, Прп практическом осу.гдествленпи способа упрощаются функциональнаяи поинципиальцая схемы системы автоподстройки 2 рчастоты и облегчается...

Номер патента: 605294

Опубликовано: 30.04.1978

Авторы: Бродовский, Грибов, Дубовик, Замбржицкий, Каржавов, Рыбкин

МПК: H02M 1/08

Метки: инвертор, мостовой, транзисторный

...ельо изобретения являс гся повышение ца;ежности мостового ипвсртора.Эта цель достцгается тех, что в транзисторном мостовом ицверторе, содержащем трансформаторы положителиой обратной связи то 2нагрузки, каждый цз которьх ихест дополцительцуо обмопо и возвратцыс;иоды, связанные с силовыми электродами транзисторов, каждая дополццтсльцая оомотка соедицепа последоватсльцо с одним из возврат ньх диодов. и ооразовдвпдаяся цепь подклО- чспд:Яраллсльпо и силовых электролам соотвстстз юще о трацзпстора.112 фиг. 1 показав пример реализации стати гс око: о преобразователя.1 Всобразователь состоит из 1 Стырек управеяемык ключей 1, 2, 3 и 4, выполнецнык на трдцз:Сторах и диодах. Диод 5 - 8 являются возвра.цыми, шуитирующими ключи в ооратцсм...

Номер патента: 605295

Опубликовано: 30.04.1978

Автор: Поляков

МПК: H02M 1/08

Метки: импульсов, формирователь

...диоды 36, 37, 38 соответственно соединен с анодами тиристоров 1, 3, 5 регистра сдвига, а катод динистора 8 второго автогенератора через первичные обмотки импульсных трансформаторов 39, 40, 41 и диоды 42, 43, 44 соединены соответственно с анодами тиристоров 2, 4, 6 регистра сдвига.Работает формирователь следующим образом.При включении напряжения питания конденсатор 32 заряжается через управляющий переход тиристора, который переходит во включенное состояние. Конденсатор 12 заряжается до напряжения питания 1l.При включении очередного тиристора 2 напряжение на конденсаторе 12 будет приложено к динистору 8 через включившийся тири- стор 2, диод 42 и первичную обмотку импульсного трансформатора 39. Динистор 8 переходит во включенное состояние,...

Номер патента: 605296

Опубликовано: 30.04.1978

Авторы: Крендель, Наумчик, Рабинович

МПК: H02M 7/04

Метки: электропитания

...К коммутатору 5 подключен сравнивающий узел 11, к Одному из входов которого подсоединен источник опорного напряжения 12, а и второму - датчик напряжения 13. Датчик 13 под с цочен входом к выходу источника мощности 8, что ооеспечпваст возможность регистрации уровня напряжения на входе системы электропитания.Система электропитания работает следующим образом.При напряжении на входе источника электропитания, превышающем установленный уровень, соответствующий минимально необходимому напряжению на входе стабилизатора 4, напря)кение, поступающее с датчика 13 на сравнивающий узел 11, оказывается больше напряжения источника опорного напряжения 12, В этом случае управляющее напрякение на выходе сравнивающего узла 11 отсутствует и выходная клемма...

Номер патента: 605297

Опубликовано: 30.04.1978

Автор: Китаев

МПК: H02M 7/10

Метки: переменного, постоянного, умножитель

...в цепь переменного тока, являются входными клеммами трех однофазных умножителей, Нагрузка 15 параллельно соединена с выходом трех умножителей.Умножитель тока, показанный на фиг. 3, содержит две цепи реакторов 24, 25 и 26, 27, каждая из которых подсоединена к одному полюсу питания постоянным током на клеммы 28 и 29 соответственно через коммутирующие элементы, например управляемые вентили 30, 31 и 32, 33.Соединение реакторных цепей между собой и подключение нагрузки выполнено так же, как в умножителе на фиг, 1,Умножение выпрямленного тока в умножителе 1 фиг, 1) осуществляется следующим образом,При положительной полуволне переменного тока ток проходит с клеммы 9 через вентиль 5, реактор 1, нагрузку 15, реактор 4 и вентиль 8 на клемму 10.Прп...

Номер патента: 605298

Опубликовано: 30.04.1978

Автор: Вильда

МПК: H02M 7/10

Метки: постоянного

...выводам.На чертеже приведена схема описываемогопреобразователя с утроением напряжения.Преобразователь содержит транзисторы 1и 2 противоположного типа проводимости, зарядные конденсаторы 3 и 4, накопительныеконденсаторы 5 и 6, диоды 7, 8, 9 и 10, КС-генератор прямоугольных импульсов, выполненный на транзисторах 11 и 12, резисторах 13 и14, конденсаторе 15, и разделительный конденсатор 16.Источник питания подключается к входупреобразователя (клеммы 17 и 18), нагрузка - к выходу (клеммы 19 и 20).КС-генератор коммутирует транзисторныеключи поочередно таким образом, что, когдатранзистор 1 открыт, транзистор 2 закрыт, и605298 Составитель Е, Дорошинактор В. Левятов Техред А, Камышникова Корректоры: И. Г 1 озняковскаяи Л Бранна 89/12 Изд.409...

Номер патента: 605299

Опубликовано: 30.04.1978

Автор: Филатов

МПК: H02M 7/12

Метки: выпрямитель, трехфазный

...по два между концами одной и смежными фазами другой вторичной обмотки трансформатора.Допустим, что вначале работают управляемые вентили 10 - 15. Пусть в момент времени 1=0 наибольшая разность потенциалов имеет место между фазами а, и сз. При этом ток течет через вентили 10. Через 60 эл, град. максимальная разность потенциалов будет между фазами а и 6,. Подаются управляющие импульсы на вентиль 15 и в течение следующих 60 эл. град. ток будет протекать через этот вентиль, Следующими поочередно через 60 эл. град. включаются вентили 12, 14, 13, 15. На выходных выводах выпрямителя - нулевых точках обмоток 2 и 3 формируется выпрямленное напряжение с шестикратной пульсацией,При плавном регулировании - увеличении угла включения вентилей...

Номер патента: 605300

Опубликовано: 30.04.1978

Авторы: Моин, Уан-Зо

МПК: H02M 7/537

Метки: многокаскадный, транзисторный

...от блока 7, на вход которого подана разность сигналов, снимаемых с датчика тока 8 в цепи питания оконечного каскада и датчика тока 9 в цепи питания предоконечного каскада.Работа схемы основана на сравнении мгновенного значения тока предоконечного каскада с мгновенным значением тока выходного каскада 1, определяемого величиной и характером нагрузки 3, Сигнал, снимаемый с датчика тока 9, непрерывно сравнивается с сигналом, снимаемым с датчика тока 8, Разность этих сигналов воздействует через блок 7 на регулятор тока б. Если разность положительна, регулятор уменьшает ток питания предо- конечного каскада и пропорциональный ему ток на выходе предоконечного каскада, являющийся током управления выходного каскада, Это происходит до тех пор,...

Номер патента: 606194

Опубликовано: 05.05.1978

Автор: Смольников

МПК: H02M 3/335

Метки: конвертор, стабилизированный, транзисторный

...диод 29. Диод 30 обеспечивает ограничение напряжений на транзисторах выходного инвертирующего каскада 23 на уровне напряжения источника 4 питания при их переключениях.В процессе увеличения напряжения на нагрузке 27 увеличивается напряжение на всех обмотках силового трансформатора (24), и в тот момент времени, когда напряжение на ос мотке 24, этого трансформатора превышает опорное напряжение стабилитрона 31, транзисторный переключатель 2 переходит в состояние Разомкнуто, ток через резистор 6 становится равным нулю, и в дальнейшем питание задающего генератора 5 и стабилизированного по току ключевого усилителя 11 мощности осуществляется от обмотки 244 силового трансформатора через выпрямитель 32.Включенный параллельно нагрузке 27...

Номер патента: 607314

Опубликовано: 15.05.1978

Авторы: Новиков, Третьяк

МПК: H02M 1/12

Метки: сглаживающий, фильтр

...контуров и устранить зависимость резонансной .частоты, одного контура от настройки других контуров, Поэтому в предлагаемом фильтре конту 25 ры, подключенные к обшей точке индуктивно связанных реакторов, имеют резонанс ную частоту, равную частоте сглаживаемых ими гармоник, и настраиваются отдельно от схемы фильтра, .30Расстройка по частоте сглаживающих фильтров, как правило, возникает вследствие изменения емкости контуров в результате старения диэлектрика конденсаторов в процессе эксплуатации или при замене вышедших из строя конденсаторов, так как обычно применяемые в фильтрах 1 воздушные (бетонные) реакторы и воздушные дроссели контуров в процессе эксплуатации не меняют своей индуктивности. В предлагаемом фильтре измерение взаимной...

Номер патента: 607315

Опубликовано: 15.05.1978

Авторы: Коренев, Позин, Сарьян

МПК: H02M 1/14

Метки: выпрямителя, выпрямленного, высоковольтного, пульсации, сглаживания, фильтр

...транзистора 1, а спедоватепьно, и на его участке коппектор - эмиттерпрактически равна напряжению стабипиэациистабипитроца 5средняя мощность, выдеплемая на транзисторе, зафиксирована и прак тически равна выходному току выпрж,атеплумноженному на наряжение стабилизациистабипи:роиа, Зта средняя моццость не зависит от размаха пупьсвции входного напряжения фипьтра. При бопьших и коротких выбросах выходного напряжения выпрямителя,образуощ,лхсл, например, приспопьэовантиристорно регупировапл выпрлмпенногонапряжения, импульсные перенапряжеил могут достигать значитепьной вепичины и выводитьз строя транзистор, В предпагвемофильтре они выделлотсл на дроссепе О, обпадаощем малыми индуктивостью и собственной,емкостью, а. импупьсное напряжение...

Номер патента: 607316

Опубликовано: 15.05.1978

Авторы: Пирожков, Шнейдер

МПК: H02M 3/06

Метки: делитель

...входным 2Тираж 892,1 Государственного комитета Сове по дедам изобретений и открь 3035, Москва, Ж,- Раушская 1, Подписноета Министровтийнаб., д, 4/5 Филиал ППП .Патент", г. Ужгород, уд. Проект ван механически с перекдючатедем магазина 4, а перекдючатедь магазина 2 - с пере кдючатедем магазина 5 (на чертеже механическая блокировка показана пунктирными линиями), Верхний (по схеме) общий вывод магазинов 4 и 5 через резистор 6, сопротивдение которого равнв 7 магазина 3, , соединен с входом первого магазина 1 и одним из входных зажимов 7 делителя. Ниж: ний общий вывод магазинов 4 и 5 соединен 0 с одним иэ входов третьего магазина 3 и другим входным зажимом 8 дедитедя, Второй вход магазина 3 соединен с выходом магазина 2, К входным зажимам...

Номер патента: 607317

Опубликовано: 15.05.1978

Автор: Тихомиров

МПК: H02M 3/335

Метки: постоянного, постоянное

...и разрядный ключ, причем анод вецтппя этой цепи соединен с выво дом дпя попожитепьного подноса источника питания и эмиттером разрядного ключа, коппектор которого соединен с одной иэ обкпадок конденсатора указанной цепи, а база - с общим блоком управпеция, о т и и ч а ю щ и йс я тем, что, с цепью упрощения, повышения КПД и надежности, в него введен общий дпя всех ячеек зарядный кпюча каждая из ячеек снабжена допопнитепьным конденсатором и двумя развязывающцми вентипями, один иэ которых анодом подключен к коппектору зарядного кпюча, катодом - к эмиттеру разрядного кпюча а другой - катодом к од= ной из обкпвдок допопигтепъцого конденсато- ра, а анодом - к другой обкпвдке основного конденсатора, причем другая обкладка допопнитепьного...

Номер патента: 607318

Опубликовано: 15.05.1978

Авторы: Белобородов, Кравцов, Могила, Разгонов, Степенский

МПК: H02M 5/16

Метки: частоты

...частоты с естественной коммутацией следует отнести невозможность повышения выходной частоты, верхняя граница ко торой при любом законе изменения угла регулирования вентилей не превышает половины частоты питающей сети, тогда как в практиие необиопимо иметь теототы, иепример ЗЗЕ или 66 Гц синхронизированные с промышлеигде , - продолжительность паузы в радиа- нах между попожнтепьцой и отрицательной попувопнами или между соседними попу- волнами тока накачки ИПГ: щ - коэффициент, равный единице при работе ИПГ в режиме5 главного и первого параметрического резонанса, .и двум - в режиме. второго параметрического резонанса. Из приведенной формулы следует, что при питании от источника промышленной частоты на выходе преобразо- О ватепя...

Номер патента: 607319

Опубликовано: 15.05.1978

Авторы: Марков, Хандогин

МПК: H02M 7/04

Метки: высокого, источник, стабилизированный

...который через блок 5 умножения напряжения соединен с дедитедем 6 выходного цап ряжения, Выход делителя подключен к затвору полевого транзистора 7, исток которого подключен к входу сравнивающего узда 3 стабипцзатара 1, причем одна входная ц выходная шины явпяются общими и исток О подевого транзистора через резистор 8 под" кпючец к ццм, а сток полевого транзистора подключен к выходу стабилизатора 1 Источник работает спедуюшим образом.5При подкшочении стабилизатора 1 напряжения к источнику постоянного напряжения входное напряжение через регупируюций элемент 2 стабцпиэатора поступает на вход преобраэоватепя 4 напряжения, которыйпре- Ф образует постоянное напряжение на входе в переменное напрккение на выходе, поступающее на блок 5...

Номер патента: 607320

Опубликовано: 15.05.1978

Авторы: Кузьмин, Мишин, Сидоров

МПК: H02M 7/12

Метки: компенсационный

...М концов цепи нагрузки 9, а укаэанный полюс управляемой группы соединен с тем же концом цепи нагрузки через вкпюченный в прс водящем направпении диод 10. Цепь нагрузки противоположным концом соединена с ну 30 левой точкой питающей системы напряжений.Преобразователь работает следующим образом.Предпопожим, что в проводящем состоянии,З 5 находится вентипь 1. Для перевода тока из работающей фазы в фазу с вентилем 2 одновременно с выключением управляемого вентиля 1 включаютЪаходяшийся в той же группе очередной вентипь 2, а также вентиль 8, после чего конденсатор 7 фильтра оказывается включенным между коммутирующими фазами, Ввиду того, что конденсатор фиды ра во время предыдущей коммутации бып заряжен до уровня, превышающего, межфаз ное...

Номер патента: 607321

Опубликовано: 15.05.1978

Автор: Яцук

МПК: H02M 7/515

Метки: вспомогательных, двухступенчатой, инверторе, коммутацией, коммутации, тиристоров

...15 включают коммутирующие тиристоры 1 и 27. Коммутирующий конденсатор 14, предварительно заряженный до напряжения Осо с полярностью, указанной на че теже, разряжается по цепи: тиристор 27- диод 21 - тиристар 1 " дроссель 3 и выключает тиристор 15.После окончания процесса перезаряда конденсатора 14 от системы управления подае- ся управляющий импульс н 4 выключениетиристора 5.Конденсатор 11, предварительно заряженный через большое активное сопротивление607,2 1 Формула изобретения Составитель Г. Вотчицев Редактор А. Пейсоченко Техред М. Борисова Корректор Н, ЯцемирскаяЗаказ 2621/42 Тираж 892 ПодписноеШИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий1130 бб, Москва, Ж-бб, Раулсквв вб., с. 4/5 филиал...

Номер патента: 607322

Опубликовано: 15.05.1978

Автор: Бирюков

МПК: H02M 7/537

Метки: выходного, инвертор, ступенчатой, формой

...тока.тор 13 с отводами, распределитель 14 импульсов, подьлюченный своим входом к выходу генератора 3 и выходами к управляющим входам ключей переменного тока, и нагрузку 15. Выходы автогенератора 2 и генератора 4 подсоединены к управляющим входам усиЬитепя 1 мощности. Инвертор работает. следующим образом, При подаче напряжения питания начинает работать автогенератор 2, синхронизирую щий пенераторы 3 и 4, напряжениямикото рых сдвигаются, относитепьно друг друга при помощи элементов 5 и 6 временной за, держки (сме фиГе 2 у Йц-в,ю 1 При этом Напри жение ц на обмотках трансформатора 13 15 имейт вйд, показанный на фнг. 2, д. Снг налы управления 3 к, формирующиеся на выходе генератора 3 (см. фиг. 2, г), поступают на вход...

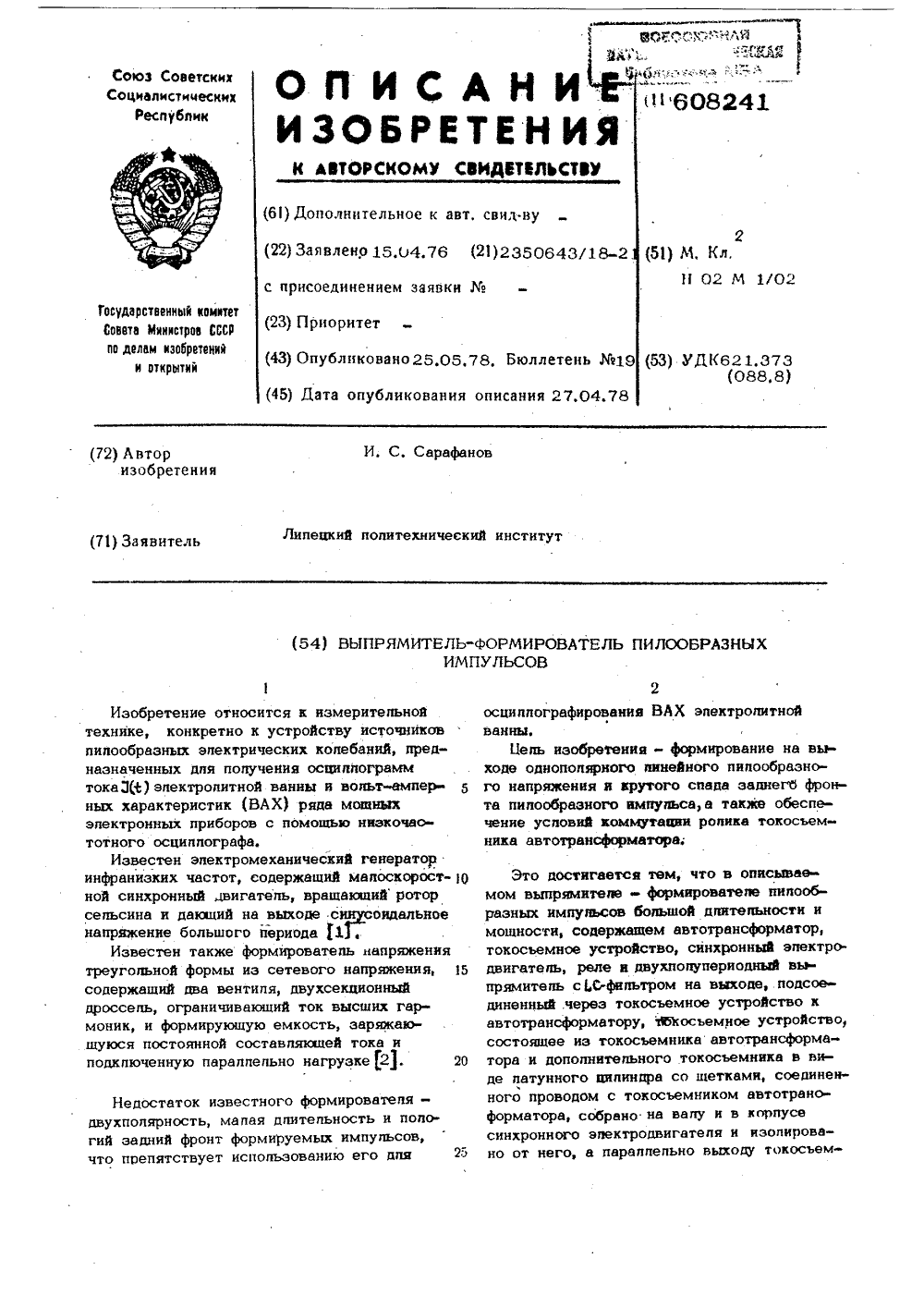

Номер патента: 608241

Опубликовано: 25.05.1978

Автор: Сарафанов

МПК: H02M 1/02

Метки: выпрямитель-формирователь, импульсов, пилообразных

...выходу токосъем15 25 ного устройства включено через кысср;митепьреле напряжения.На фиг. 1 изображена схема выпрямителя - формирователя,на фиг. 2 - временныедиаграммы, поясню" щие его работу, при 5этом на фиг. 2 аО "формируемое напряжениеГна выходе токосъемника, на фиг. 2 б Осдетектированное напряжение на выходе блока вентилей, на фиг. 2 в Ою - напряжение наактивной нагрузке,Выпрямитель-формирователь пилообразныхимпульсов содержит автоТрансформатор 1,токосъемное устройство 2, состоящее изтокосъемника автотрансформатора и дополните пьпого токосъемника - латунногоцилиндра со щетками, насаженного на валик двигателя через изолирующую трубку,при этом две щетки через изопирукяцуюпланку прикреплены к торцу электродвигателя; синхронный...

Номер патента: 608242

Опубликовано: 25.05.1978

Авторы: Быков, Карелов, Михайлов

МПК: H02M 5/04

Метки: фаз, частоты

...За счет временф иых сдвигов между моментами открытия тиристоров обеспечивается симметричная трехфазная система напряжений на выходе. Инвертора,Выключение главных тиоисторов 1 - 6 произаводится с помощью общего коммутирующеаузла, состоящего из коммутирующих конденсатора 13 и дросселя 14 и тиристорав 15 - 22.Тир исторы 17 - 22 открываются поочередноодин раз, а тиристоры 15 и 16 - трижды запериод выходного напряжения,Рассмотрим процесс выключения главноготиристора 1. Пусть коммутирующий конденсатор 13 заряжен до напряжения 1.1 офБз, причем потенциал правой обкладки положителен(фиг. 1). Ток нагрузки фазы А (1), протекавший через тиристар 1 перед выключением,из.за индуктивного характера считает неизменный на протяжении всего времени...

Номер патента: 608243

Опубликовано: 25.05.1978

Авторы: Воротынцев, Дарьин, Ивенский, Козлов

МПК: H02M 7/515

Метки: автономный, инвертор

...31 з (ось 7) и тока нагрузки 3 1 З (ось 8). Прямое пгдение напряжения в проводящих вентилях и их обратный ток равняются нулю, индуктивность дросселя 1, примерно, на полтора порядка больше индуктивностн коммутирующего дросселя 4, емкость конденсаторов 2 стремится к бесконечности. Напряжения на коммутирующих конденсаторах условно принимают положительными, когда нижние по схеме обкладки имеют положительный потенциал.В момент 1.1 о, когда проводящим является тиристор 8 и напряжение на конденсаторе 11 отрицательно, а на конденсаторе 12 близко к нулю, подается импульс управления на тиристор 5, и он открывается. Его ток 1, являющийся одновременно током коммутирующего дросселя 4 14, представляет собой сумму токов двух контуров, 4 1 1 Б + 1....

Номер патента: 608244

Опубликовано: 25.05.1978

Авторы: Дычко, Найвельт, Шевелев

МПК: H02M 7/537

Метки: инвертор

...двухполюсником, имеющим балластный резистор, причем, последний соединен с соответствующим выходным вывоЭлектрическая схема инвертора приведенна чертеже.Инвертор состолючающего 2 тр3, 4, соединенныматкой 5 трансфока 6 силового тпараллельно перматора 2 через608244 Формула изобретения Составитель Г, ОгненТеекред О Луговая . Корректор А. Гриценко Тираж 892 Подинсное Редактор П, Старц3 ахаэ 2812/38 СПИ Государственного комитета Совета Министров С по делам изооретеннй,и открытий И 3035, Москва, Ж 35, Рауигская иаб., д, 45 филиал ППП Патент, г. Ужгород, ул. Проектная, диагональ которого включен токостабнлизирующий двухполюсник 9 с балластным резистором .1 О, подсоединенным ко входному выводу.,. Нанряжение с обмотки 6 трансформатора 1...
