Номер патента: 983931

Опубликовано: 23.12.1982

Авторы: Мизев, Сикорский, Тишин, Шестаков

МПК: H02M 1/08

Метки: вентилем

...источник 1 первичных импульсов, резистор 2, клеммы для подключения вентиля 3, трансформатор 4, первичная обмотка которого подключена к источнику 1 первичных импульсов,15 а вторичная через резистор 2 - к клемме для подключения управляющего электрода вентиля 3, пороговый элемент 5, вход которого подключен к вторичной обмотке трансформатора 4, ключ б, включенный параллельно управляющему переходу вентиля 3, причем управляющий вход ключа 6 соединен с выходом порогового элемента, 5, выполненного на транзисторе, стабилитроне и трех резисторах.Предлагаемое устройство работает следующим образом.В.исходном состоянии управляющий переход вентиля 3 закорочен ключом б, в результате чего токи помехи не поступают в управляющий переход, а...

Номер патента: 983932

Опубликовано: 23.12.1982

Автор: Черников

МПК: H02M 1/08

Метки: вентилем, высоковольтным, тиристорным

...принципиальная 15 электрическая схема устройства для короткий и крутой импульс разряда накопителя 13 (фиг. 2- .Этот импульс накладывается на напряжение выходных обмоток трансформатОров 8 и 7 (фиг. 2-Ш), в результате чего срабатывает пороговый элемент 10 и тиристор 11, включившись, формирует управляющий импульс модуля 1. Гашение тиристоров 11 и 12 осуществляется обычными способами (блок гашения тиристоров не показан), Процесс повторяется после получения следую(его импульса от источника первичньж импульсов,Таким образом, в устройстве.по одному и тому же изолирующему трансформатору передается энергия для питаниямодульных формирователей импульсов истартовый импульс для обеспечения одновременного включения модулей.Использование изобретения...

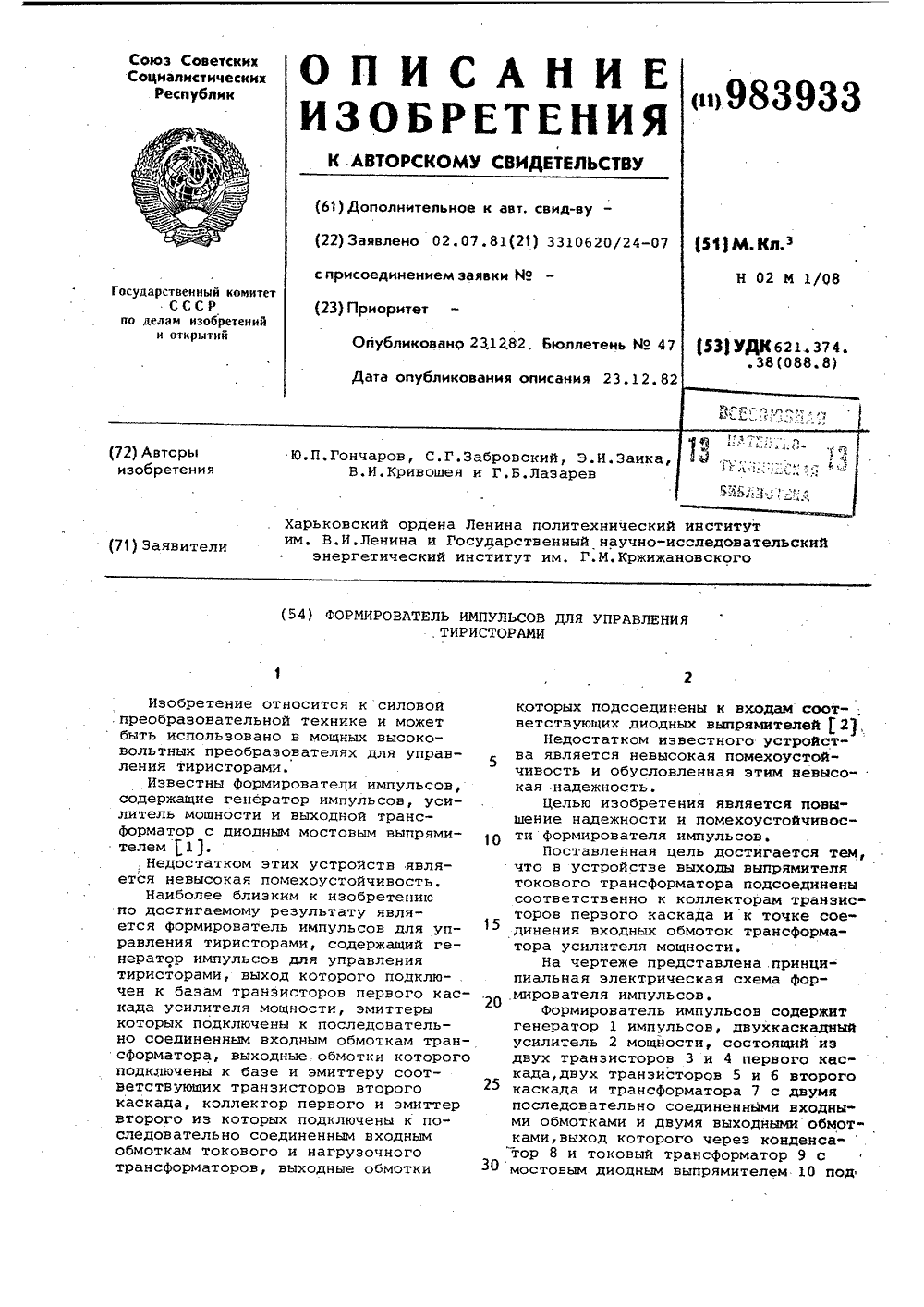

Номер патента: 983933

Опубликовано: 23.12.1982

Авторы: Гончаров, Забровский, Заика, Кривошея, Лазарев

МПК: H02M 1/08

Метки: импульсов, тиристорами, формирователь

...входным обмоткам трансформатора, выходные. обмотки которого подключены к базе и эмиттеру соответствующих транзисторов второго каскада, коллектор первого и эмиттер второго из которых подключены к последовательно соединенным входным обмоткам токового и нагрузочного трансформаторов, выходные обмотки единены к входам соот-; иодных выпрямителей 1 2),известного устройствысокая помехоустойсловленная этим невысо983933 Формула изобретения Заказ 9950/7 21 Подписноеа ПП "Патент"д,ул. Проет Филиал г.ужго ая,4 ключен к нагрузочному трансформатору, выходные обмотки которого через диодные выпрямители подключены к клеммам для подключения тиристоров.формирователь импульсов работает следующим образом. 5При появлении входного сигнала генератор 1 с...

Номер патента: 983934

Опубликовано: 23.12.1982

Авторы: Гололобов, Слайковский, Сторожко

МПК: H02M 1/08

Метки: тиристором

...электрода тиристора 9 с последовательно соединенной нагрузкой 10, диодный выпрямительный мост 11, подключенный своим входом к первичной обмотке 4 трансформатора 5 и выходом к базе транзистора 1 через резистор 12, шунтирующий клеммы для подключения источника управляющего напряжения.Устройство работает следующим об- )5 разом.При отсутствии управляющего сигнала на базе транзистора 1 ток в первичной обмотке 4 трансформатора 5 отсутствует, однако тиристор 9 от крыт, так как ток в цепи управляющего электрода протекает через вторичную обмотку. б трансформатора 5 и через диод 8, выполняющий роль однополупериодного выпрямителя. Тирис тор 9 подготовлен к открытию за счет емкостного (опережающего) тока конденсатора 7, Этим достигается...

Номер патента: 983935

Опубликовано: 23.12.1982

Автор: Плешко

МПК: H02M 3/335

Метки: преобразователем, стабилизированным

.... 2 О обратной связи от заданной.На фиг.1 представлена блок-схема стабипизированного преобразователя с использованием пьезотрансформатора; на фиг.2 - амплитудно-частотная 25 характеристика пьезотрансформатора,Преобразователь содержит задающий генератор 1, пьезотрансформатор 2, обратную связь 3, формирователь 4 линейно-нарастающего напряжения и схему 5 .сравнения. Стабилизированный преобразователь,реализующий предлагаемый способуправления, работает следующим обрараэом.При подаче сетевого напряженияна задающий генератор 1 и формирователь 4 линейно-нарастающего напряжения, причем последний подает этонапряжение на вход задающего генератора, частота задающего генератора 1 изменяется от частоты, находящейся за пределами...

Номер патента: 983936

Опубликовано: 23.12.1982

Авторы: Обрусник, Шадрин

МПК: H02M 5/16

Метки: магнитно-тиристорный, удвоитель, частоты

...был насыщен в предыдущем полупериоде.По образовавшейся цепи; источник 1 питания - диод 7 - тиристор б нагрузка 13 - полуобмотка 4.2 - источник 1 питания протекает ток и к 60 нагрузке 13 прикладывается положительная,полуволна напряжения 18. При угле коммутации 4: А.1 с (фиг.2) открываются тиристоры 8 и 14. Конденсатор 10, заряженный в предыдущий по лупериод напряжения 17 полярностью,показанной на фиг.1 без скобок, обратным напряжением запирает тиристор 6 и переэаряжается по контуру:обкладка-тиристор 8-нагрузка 13 конденсатор 15-тиристор 14-диод 12 источник 1 питания-диод 7-обкладкадо мгновенного значения напряжения17 с обратной полярностью, заряжая конденсатор 15. С момента эапирания тиристора 6 напряжение 17перераспределяется поровну...

Номер патента: 983937

Опубликовано: 23.12.1982

Авторы: Галкин, Костолонов, Рогинская

МПК: H02M 5/16

Метки: статический, трехфазный, учетверитель, частоты

...н рассечку нулевой точки выходных обмоток. 25На чертеже представлена схематрехфазного статического учетверителя частоты.Трехфазный статический учетвери-,тель частоты содержит П-образные ЗОферромагнитные стержни 1, на которых размещены первичные обмотки 2и 3 которые подключены к выходнымвыводам 4-б обмотки 7 подмагничивания постоянным током, обмотка 8 35автоматической обратной связи по току нагрузки, выходные обмотки 9,которые подключены к выпрямителю 10обратной связи через конденсаторы11 продольной компенсации и к выводам 12-14 выходного напряжения.Учетнеритель частоты работаетследующим образом,Первичные обмотки 2 и 3 создаютн магнитопроводах 1 переменныемагнитные потоки, минимальный сдвигмежду которыми равен Т/12, а...

Номер патента: 983938

Опубликовано: 23.12.1982

Авторы: Баранов, Сухман

МПК: H02M 3/335

Метки: регулируемый

...23 и 24.Узлы, состоящие из обмотки 7 и диодов 13 и 14, обмотки 9 и диодов 17 и 18, обмотки 11 и диодов 21 и 22, соединены согласно-последовательно и подключены к нагрузке 25; узлы, состоящие из обмотки 8 и диодов 15 и 45 16, обмотки 10 и диодов 19 и 20, обмотки 12 и диодов 23 и 24, соединены согласно-последовательно и подключены к нагрузке 26.Третьи диоды 27 и 28 шунтируют . 50 последовательно- соединенные вторые диоды 28, 22 и 19, 24 соответственно.Регулируемый преобразователь работает следующим образом. 55Когда включены все три ячейки 1, 2 и 3 на вторичных обмотках 7-12 выходных трансформаторов 4-6 наводится переменное напряжение соответствующей полярности. В один полупериод ток проходит через диоды 13, 17 и 21, нагрузку 25 и...

Номер патента: 983939

Опубликовано: 23.12.1982

Авторы: Терехин, Шилкин

МПК: H02M 3/335

Метки: постоянного

...импульсной мощности на транзисторах отсутствуют многообмоточные дроссели, для которыХ необходимо время подготовки, то частота преобразования может быть увеличена и улучшены динамические и массогабаритные характеристики. На чертеже приведена схема предлагаемого устройства.Преобразователь содержит блок 1 управления, усилитель 2 мощности, выпрямитель 3, индуктивно-емкостной фильтр 4, транзистор 5, шунтированный резистором б, и блок задержки 7. Усилитель 2 мощности соединен с первым входным выводом 8 питания конвертора непосредственно, а со вторым входным выводом 9 - через параллельно включенные резистор б и транзистор 5, база которого подключена к выходу блока 7 задержки. При этом выход блока 1 управления соединен с входом блока 7...

Номер патента: 983940

Опубликовано: 23.12.1982

Авторы: Голике, Сиранов

МПК: H02M 7/10

Метки: входной, голике, переменного, энергии

...влиять на величину переменного напряжения на нагрузках 13 и 14, При изменении величины напряжения источника 10 от 0 до удвоенного значения амплитуды переменного тока источника 1 величина напряжения нагрузки 13 также изменяется от 0 до удвоенного значения, а нагрузки 14 - от удвоенного значения до О. Основнаячасть энергии, поступающей в нагрузки 9, 13 и 14, потребляется от источника 1 переменного тока.Преобразователь (фиг,2) содержит дополнительные диоды 15 и 16, которые вместе с конденсаторами 17 и 18 составляют схему удвоения, подклю.ченную к диодам 3 и 5, генерирующим однополярные импульсы напряжения при их поочередном запирании. Такое дополнение схемы позволяет на нагрузке и конденсаторе 18 получать напряжение, которое в два раза...

Номер патента: 983941

Опубликовано: 23.12.1982

Автор: Магазинник

МПК: H02M 7/155

Метки: переменного, постоянное

...приведена принципиальная схема преобразователя.Преобразователь содержит трехфазную обмотку 1 трансформатора, соединенную в звезду и подключенную к двум параллельно работающим трехфазным мостовым выпрямителям, первый - на тиристорах 2-7, второй на тиристорах 8-13. Средние точки уравнительных реакторов 14 и 15 образуют выходные выводы,для подключения нагрузки 16. Устройство искусственной коммутации выполнено в виде однофазного моста, содержащего диоды 17 и 18 и полностью управляемые вентили 19 и 20. Конденсатор 21 установлен в диагонали переменного тона. Объединенные аноды диода 18 и полностью управляемого вентиля 20 подключены к катоДам первых тиристоров 21 и 22, а объединенные катоды диода 17 и полностью управляемого вентиля 19...

Номер патента: 983942

Опубликовано: 23.12.1982

Автор: Азаров

МПК: H02M 7/48

Метки: переменное, постоянного, трехфазное

...частотах и создают на обмотках трансформаторов 2 и 21 переменные напряжения О иФормы которых представлены на фйг,2 а. Управление ключами 9-14 осуществляется импульсами напряжения (тока) О 9-О,4, диаграмма которых представлеНа на фиг.26. Причем .импульсы, соответствующие графику О, подаются на ключ 9, графику на ключ 10 и т.д, Для получения выходного напряжения преобразователя, близкого по форме к синусоидальному, амплитуды его ступеней выбирают из условия включения гармоник, близких к основной, При этом величины амплитуд ступеней с первой по шестую (О -О.) соответственноо, а равны О =Оя 3.п 1,5, О = О я 1 п 22,5 О= О яЗ.п 37,5; О 4= Оя 3.п 52,5 О Оя 1 пб 7,5 ", Об= Одя 1 п 82,5 где О, - амплитуда аппроксимирующей синусоиды,...

Номер патента: 983943

Опубликовано: 23.12.1982

Авторы: Белкин, Дель, Закиров, Клименков, Миков, Сухарев

МПК: H02M 7/515

Метки: автономный, инвертор

...выводы конденсаторов 21 и22 каждого каналов подключены к катодам стабилитронов 19 и 20, однимвыводам вторых резисторов 23 и 24и другим выводам первых резисторов 25 и 26 соответственно. Однивыводы первых резисторов 25 и 26в каждом канале подключены черезаноды светоДиодов оптронов 27 и 28к анодам стабилитронов 19 и 20 соответственно. Тиристоры оптронов,27 и 28 одного и другого каналоввключены согласно в последовательную цепочку, подключенную к блоку 1управления и защиты. Другой. выводвторого резистора 23 одного каналаподключен к аноду стабилитрона 20другого канала, средней точке соединения плеч 17 и 18 активного делителя напряжения и к точке соединенияанода и катода соответственно дополнительного 16 и основного 15 обратных...

Номер патента: 983944

Опубликовано: 23.12.1982

Автор: Глебов

МПК: H02M 7/537

Метки: коммутационное

...последовательной цепи через первый разделительный диод 11, а через другойразделительный диод 12 со средней 35точкой по меньшей мере одной, аналогичной первой последовательнойцепивыполненной на конденсаторе 13и диоде 14, подключенной к другомусиловому ключу 15, выходная цепь которого подключена между первым 6 ивторым8 входным выводом. К первому входному выводу подключены последовательно и выходных трансформаторов преобразовательных ячеек, первая из которых выполнена на обмотках 16,Устройство функционирует следующим образом,В первую часть первого такта работы в проводящем состоянии находится силовой ключ 1, тогда энергияпоступает в нагрузку 1 конденсатор 4разряжаетсямент перехода от первой часи 55такта ко второй запирается силовойключ 1...

Номер патента: 983945

Опубликовано: 23.12.1982

Автор: Азаров

МПК: H02M 7/537

Метки: квазисинусоидальное, постоянного, трехфазное

...работающего на шестикратной частоте и на нагрузке формируется трехфаэное трехступенчатое напряжение2.Однако в выходном напряжении известного преобразователя содержится значительный процент высших гармоник с порядковыми номерами -11, 13, 23, 25,., а коэффициент гармоник этого напряжения равен 15,2. Это приводит к увеличению потерь мощности в потребителе или к необходимости установки выходных фильтров.Цель изобретения является улучшение формы кривой выходного напряжения преобразователя.Эта цель достигается тем, что в преобразователе постоянного напряжения в трехфазное квазисинусоидальное, содержащем основной однофаэный инвер тор, выходом подключенный к первичной обмотке основного трансформатора, три вторичные обмотки которого...

Номер патента: 983946

Опубликовано: 23.12.1982

Авторы: Лисенков, Сиверс, Томашевич, Шульгин

МПК: H02M 7/537

Метки: транзисторный

...может выполняться различным образом, показан вариант выполненияего на резисторах 2,1, 2,2,2.М ). Эмиттер транзистора 11 подключен к входу 3.1, блока 2, эмиттер транзистора 1.2 подключен к входу 3.2 блока 2 и т.д., а эмиттертранзистора 1.М подключен к входуЗ.М блока 2. Выход 4 блока 2 черезисточник 5 питания и нагрузку б подключен к соединеннымвместе коллекторам транзисторов 1,1, 1,2. 1,М,базы которых 1,1, 1.2,1.М соединены между собой и подключены кначалу вторичной обмотки 7 входноготрансформатора 8, к первичной обмотке 9 которого подключен задающийгенератор 10. Между концом обмотки 7 и эмиттерами транзисторов1.1, 1.2 1.М включены соответствующие диоды 11.1,11.211.М зашунтированные резисторами 12. 1, 12. 2, 12, М,При этом диоды 11.1,...

Номер патента: 983947

Опубликовано: 23.12.1982

Авторы: Кузнецов, Сиверс, Томашевич, Уткин

МПК: H02M 7/537

Метки: постоянного

...элементов подсоединены к началам первичных обмоток(3,1, 3.2. . .З.М) соответствующих двухобмоточных трансформаторов4,1, 4,24.М, Начала вторичныхобмоток 5.1, 5,2, 5.3.5,М двухобмоточных трансформаторов 4.1, 4.2,4.34, соединены между собой и 4 Очерез источник б питания и нагрузку 7подключены к соединенным вместевторым силовым электродамв частности коллекторам транзисторов ) 1,1,1.2, 1.31.М. Конец обмотки 5.1соединен с концом обмотки 32,конец обмотки 5,2 соединен с концомобмотки 3;3 и т.д., а конец обмотки5. 8 соединен с концом обмотки 3.1,Между концами обмоток 5.1 и 3.1,5.2 и 3.2 и 5.М и З.М включенысоответствующие диоды 8.1,8,Мв прямом направлении.В нормальном режиме преобразователя диоды 8,1 . - 8,М в работе неучаствуют поскольку...

Номер патента: 985895

Опубликовано: 30.12.1982

Авторы: Мельников, Никонов

МПК: H02M 1/08

Метки: двухступенчатых, импульсов, формирователь

...содержит предварительный усилитель, выполненный натранзисторе 1 типа п-р-п, база которого через резистор 2 соединена свходом 3, эмиттер через резистор 1подключен к общей шине 5, а коллекторчерез резистор 6 соединен с положительным полюсомисточника питаний.Между эмиттером транзистора 1 и общей шиной включен резистор 8.0Коллектор транзистора 1, образующий выход предварительного усилителя,соединен с базой транзистора 9 типар-п-р, на основе которого выполненрелаксационный генератор. Эмиттертранзистора 9 через резистор 10 подключен к положительному полюсу, аколлектор через нагрузочный резистор11 соединен с общей шиной 5. Междуэмиттером транзистора 9 и общей шиной 5 включен накопительный конденсатор 12.Устройство работает следующим...

Номер патента: 985896

Опубликовано: 30.12.1982

Автор: Камышев

МПК: H02M 1/14

Метки: пульсаций, сглаживания

...поддерживается постоянное напряжение на выходе,С приходом последующей полуволны пульсирующего напряжения после выпрямителя процесс повторяется.Таким образом, а отличие от известногоо предлагаемое устройство для сглаживания пульсаций обладает на 2-3 порядка большим быстродействием и в 1,5 раза выше коэФФициентом сглаживания пульсаций, Кроме того, все 50 3 985896 4ное устройство не Обладает высокимбыстродействием, цто не позволяетдостигнуть, большого значения коэФфициента сглаживания в интервале времени нарастания и спадов входногонапряжения инверторов напряжений постоянного тока.Цель изобретения - повышение быстродействия устройства для сглаживания пульсаций. 30Поставленная цель достигается тем,что в устройство для сглаживания...

Номер патента: 985897

Опубликовано: 30.12.1982

Авторы: Барская, Бельский, Жидков, Жирнов, Миняев, Миронов, Фокин

МПК: H02M 3/26

Метки: постоянного, постоянный

...трансформаторкоторый оснащен .двумя идентичными первичными обмотками 2 и 3 и одной вторичной обмоткой 1. В первич 25ную обмотку 2 включен диодный мостик5, к диагонали 6-7 которого подводит-ся управляющий сигнал 1, от внешнего источника тока. Аналогичное вклюцение имеет вторая первичная обмотка3 на мост 8, к диагонали 9-10 кото 30рого подключен управляющий сигналВ цепь общей вторичной обмотки1 последовательно включены генератор11 переменного напряжения и нагрузка12 через выпрямитепь 13.55Преобразователь работает следующим образом,При разомкнутых входных цепях через вторичную обмотку 1 протекаетнебольшой ток холостого тока 3 (фиг.2)4 Оопределяемый потерями холостого хода трансформатора 1, Шунтированиелюбой первичной цепи некоторым...

Номер патента: 985898

Опубликовано: 30.12.1982

Авторы: Кузьмин, Мелешин, Мосин, Опадчий, Чесноков

МПК: H02M 3/335

...41 подключен к второму входу дифференциального усилителя 36.Блок 29 выключения включает в себя два развязывающих двухполюсника 42, транзистор 43, делитель 44 напря- и жения и выпрямительный мост 45, при,чем одвлн входной выход делителя 44 напряжения, эмиттер транзистора 43 и первый выход постоянного тока выпрямител ьного моста 45 подключены к пер вому входному зыводу 2, первые выводыразвязывающих двухпслюсников 42 ивторой входной вывод делителя 44 напряжения подсоединены к входу 28 блока 29 выключения, вторые выводы раз- зовязывающих двухполюсников 42 соединены соответственно с первым 30 и вторы;л 31 выходами блока 29 выключения, база транзистора 43 подключена к выходу делителя 44 напряжения, а колпсктср - к второму выходу...

Номер патента: 985899

Опубликовано: 30.12.1982

Авторы: Порублев, Урвачев, Яценко

МПК: H02M 5/04

Метки: активных, двух, нагревателей, переменного, регулируемый, тиристорный

...соответствующим входнымвыводом.На чертеже приведена принципиальная электрическая схема преобразова"теля.Преобразователь содержит однофазную секционированную нагрузку 1, каж-.дая секция которой подключена к двумФазам А и В. питающей сети через двавстречно-параллельных тиристора 23и 4,5, при этом в каждой паре одинФормула изобретения раж 721 Подписно аказ 1 ВНИИП илиал ППП "Патент", г, Ужгород, ул. Проектная,3 985899 из тиристоров включен церез дроссель 6, общий для обеих секций нагрузки.Преобразователь работает следующим образом.В диапазоне потребляемой мощности з от нуля до 0,5 максимальной регулирование осуществляют тиристорами 2 и 4, При этом по секциям нагрузки протекают однонаправленные токи, что для нагревательной нагрузки не...

Номер патента: 985900

Опубликовано: 30.12.1982

Авторы: Азизов, Франкфурт

МПК: H02M 5/10

Метки: переменного

...входным выг водам,в качестве дополнительного трансформатора использован автотранс" форматор, крайний и регулировочный выводы которого подключены соответственно к отводу первичной и выводу3 98590 вторичной обмоток основного трансформатора.На Фиг.1 приведена функциональная схема устройства для регулирования однофазного переменного напряжения; 5 на фиг.2 - то же, для регулирования трехфазного напряжения.Устройство содержит основной трансформатор 1 с подвижной 2 и вторичной 3 обмотками и регулировочный О автотрансформатор 4 с первичной 5 и вторичной 6 обмотками, соответ-, ственно. При этом первичная обмотка 2 основного трансформатора 1 имеет отвод 7 и подключена к входным выводам устройства, а крайний 8 и регулировочный 9 выводы...

Номер патента: 985901

Опубликовано: 30.12.1982

Автор: Иванов

МПК: H02M 7/10

Метки: переменного, постоянное, умножением

...цепочки ианода диода третьей цепочки подключены соответственно к первомуи второму входным выводам, а соединенные между собой свободные концы 1последнего -конденсатора второй цепочки и катода диода третьей цепочкиподключены к положительному выводу,дополнительно введены три диода, одиниз которых подключен параллельно первому конденсатору первой цепочки исоединен своим анодом с первым входным выводом, а аноды второго и третьего диодов соединены между собойи подключены к отрицательному выходному выводу, а их катоды соединены спервым и вторым входными выводами,На чертеже представлена принципиальная схема устройства.Устройство содержит первую цепочку с50конденсаторами 1 и 2, вторую цепочку сконденсаторами 3 и 4, третью цепочкудиодов 5-8...

Номер патента: 985903

Опубликовано: 30.12.1982

Авторы: Волков, Губаревич, Кабан, Лебединцев, Сидякин, Швоев

МПК: H02M 7/515

Метки: инвертор

...При напряжении на нагрузке, меньшим половины напряжения питания, энергия, поступающая на элементы инвертора через тиристоры 1,3 2,4) превышает энергию, потребляемую в нагрузке 37. Избыточная энергия при этом накапливается на реактивных элементах инвертора"конденсаторе 9 и дросселе 13, что приводит к постоянному воз 5 О растанию уровня напряжений и токов на них.При запирании тиристора 2324)ток перезаряда конденсатора 9 транс Формируется с обмотки 19 трансфор матора 17 в обмотку 21 и через диоды 27, 29 28,30) рекуперирует навходные выводы 35 и 36,При этом, если выполняется соотношениеф 19- О,Б,Ф/2где Ч 19 - число витков обмотки 19;И- число витков обмотки 21,энергия, возвращаемая на входныевыводы 35 и 36 через диоды 27, 2928, 30),...

Номер патента: 985904

Опубликовано: 30.12.1982

Авторы: Белкин, Рыбенкова

МПК: H02M 7/515

Метки: автономный, инвертор

...диодов 23 и 24, а анодом через первичную обмотку датчика тока 31 - к об-,40 45 50 55 фщей точке соединения нагрузки 22 икоммутирующих дросселей 20 и 21, авторичная обмотка датчика 31 токасоединена с входом формирователя30 аварийных импульсов,Автономный инвертор в квазиустановившемся режиме работает следующим образом.фильтровый 17 и разделительные18 и 19 конденсаторы нормально заряжены до входного напряжения О 1,Пусть коммутирующие конденсаторы 11и 12 имеют полярность напряжения,укаэанную на фиг. 1. Импульсы вырабатываемые блоком 25 управления изащиты, подаются в четырехтактнойпоследовательности на тиристоры 3,5;7,9; 4,6; 8,10.При включении тиристоров 3,5 коммутирующий конденсатор 11 начинаетколебательно перезаряжаться, полярность...

Номер патента: 985905

Опубликовано: 30.12.1982

Авторы: Болотовский, Вашкевич, Киямов, Фролов

МПК: H02M 7/515

Метки: автономный, инвертор, последовательный

...18, формирователя 19 импульсов и импульсного трансформатора 20.Устройство работает следующим образом,При номинальной нагрузке выходноенапряжение преобразуется выпрямителем 12 и сглаживается интегрирующимзвеном 13, Измерительный мост 14сравнивает преобразованное напряжение с задающим напряжением О. Результирующее напряжение после усилителя 15 поступает на генератор 16 пилообразного напряжения, синхронизованныйс генератором частоты блока управления инвертора (напряжение синхронизации О). В момент равенства пилообразного и постоянного напряженийкомпаратор 17 Формирует выходной сигнал. Выходной сигнал компаратора,преобразованный Дифференцирующимзвеном 18, идет на Формирователь 19импульсов, который Формирует импуль-.сы напряжения...

Номер патента: 985906

Опубликовано: 30.12.1982

Авторы: Бурлаков, Ещин, Заровский, Кербецов, Кулагин, Розанов, Сорокин

МПК: H02M 7/72

Метки: трехфазный

...парами преобразовательных элементов с номерамии+ 1, равна03 биьВО -5(и - сОБ- (+ОС)гдеЧ - число витков вторых итретьих обмоток на 1 В постоянного напряжения;О о - постоянное напряжение;- начальная фаза переменногонапряжения данной обмотки;М - параметр, общий для всехобмоток, причем 04 К (0,5,8 этой формуле знак определяет полярность включения обмотки. Между каждой, парой преобразовательных элементов включено по одной (второй или третьей) обмотке каждой фазы, Однако в некоторых случаях может оказаться целесообразным одну обмотку заменить двумя, алгебраическая сумма числа витков которых определяется приведенной, выше Формулой.Такой вариант представлен на фиг. 2 для случая и = 3, о 6 = 0,25 Здесь между парами преобразовательных...

Номер патента: 987757

Опубликовано: 07.01.1983

Авторы: Абрамович, Ананьев, Нефедова, Проскуряков

МПК: H02M 1/08

Метки: формирования

...6 и выходной 7 зажимы фильтра, первый входной вывод 8 выходной цепи 9, вто рой входно зажнм 10 фнльтра, соеди ненный с вторым входным 1 вывоцом 11 выходной пепи 9. Дроасель 3 содержит входную 12 и выходную 13 обмотки.Устройство работает следующим об- разом, 15Напряжение на выходе первого выпрямптеля 1 О имеет частоту пульсацииВ(фиг 2)где Г - частота напряжения на входе 20выпрямителя.Амплитуда пульсаций О 1, = Ощ -0,866 х", =О 134 От 1 где )щ - амплитудалинейного напряжения переменного токана входе выпрямителя, Отношение К,1амплитуды пудьсац 1 гй к среднему значениюнапряжения па выходе выпрямителя 1О,1 О 1:4равно -- -.й 014 . НапряжениеО 09 ЯЗОа срна выходной обмотке дросселя 3 имеетвцд1 вОу = - " у-= - Оу соБ(А+60 ),где Ь) -...

Номер патента: 987758

Опубликовано: 07.01.1983

Авторы: Гузовский, Кашкаров, Поляков

МПК: H02M 3/335

Метки: понижающий, постоянного, регулируемый
