Стабилизированный источник постоянного напряжения
Номер патента: 650177
Опубликовано: 28.02.1979
МПК: H02M 3/28
Метки: источник, постоянного, стабилизированный
...на выводах 8 вновь установится достаточно близким к номинальному значению.При дальнейшем уменьшении напряжения на выводах 1 по сигналам блоков 16, 12 будут поочередно замыкаться элементы 15, затем - 10 и 11. В результате при минимальном напряжении питания последнее бу. дет приложено только к ячейке 4, через которую (и через соответствующий выпрямитель 7) напряжение будет передаваться в цепь нагрузки - на выводы 8.Элементы 14, 15 могут переводиться в замкнутое состояние по соответствующим сигналам блока 16 также и при увеличении тока нагрузки и неизменном напряжении питания, В этом случае увеличение тока нагрузки вызывает соответствующее увеличение тока каждой ячейки и выпрямителя 7, падение напряжения на их внутреннем сопротивлении...
Высоковольтный тиристорный преобразователь постоянного тока в постоянный
Номер патента: 650178
Опубликовано: 28.02.1979
Автор: Курчик
МПК: H02M 3/315
Метки: высоковольтный, постоянного, постоянный, тиристорный
...а ток в обмотке 11 снижается по линейному закону до нуля. Ток обмотки 11 замыкается по двум параллельным контурам:а) конденсатор 14, вентиль 19, тиристор 3, вентиль 22 иб) конденсатор 13, вентиль 17, конденсатор 15, тиристор 3, вентиль 22.При этом конденсатор 15 заряжается суммой напряжений обмотки 11 и конденсатора 13, В момент 1 ток в обмотке 11 прекращается, тиристор 3 и неуправляемые вентили 19, 17 и 22 закрываются, конденсаторы 15, 16 разряжаются на нагрузку 24. В момент 1 подается сигнал управления на тиристор 2 и все процессы повторяются.Временные диаграммы работы преобразователя в режиме стабилизации тока нагрузки и сопротивлении нагрузки 24 меньше номинального и соответственно пониженном выходном напряжении и мощности...
Регулируемый конвертор
Номер патента: 650179
Опубликовано: 28.02.1979
Авторы: Сурминский, Уан-Золи
МПК: H02M 3/335
Метки: конвертор, регулируемый
...им диаграммы напряжений на первичных обмотках трансформаторов 1 и 2 соответственно с индексами У и Ув и диаграмма напряжений на выходе выпрямительных схем, включенных на выходные обмотки каждого трансформатора в отдельности, которые имеют одинаковую форму и поэтому показаны на одной общей диаграмме с индексом У,. Ьбльшая величина этого напряжения получается при одновременно открытых ключах 3 и 5 или 4 и б, а меньшая - при открытых ключах 5 и 6 и закрытых ключах 3 и 4. Выпрямительные схемы на вторичных обмотках каждого трансформатора соединены друг с другом либо последовательно, либо параллельно,При последовательном соединении выпрямительных схем токи во вторичных обмотках обоих трансформаторов одинаковы, а при открытых...
Конвертор
Номер патента: 650180
Опубликовано: 28.02.1979
МПК: H02M 3/335
Метки: конвертор
...резистор, параллельно резистору через диод подключен дополнительный источник управляющсго напряжения.На чертеже изображена принципиальная схема конвертора,Конвертор содержит ключевые транзисторы 1, 2, подключенные к силовой обмотке 3 выходного трансформатора 4 с обмотками 5, 6 положительной обратной связи, резистор 7, включенный между средними точками этих обмоток, параллельно которому через диод 8 подключен источник 9 управляющего напряжения, и выходной выпрямитель на диодах 10, 11 с выводами 12, 13 для подключения нагрузки.Работает конвертор следующим образом, При включении, если величина управляющего напряжения источника 9 выше величины напряжения питания, диод 8 открыт, базовые цепи транзисторов 1, 2 обесточены, конвертор находится...
Способ преобразования пилообразного напряжения в отрезки синусоиды
Номер патента: 650181
Опубликовано: 28.02.1979
Автор: Руднев
МПК: H02M 5/18
Метки: отрезки, пилообразного, преобразования, синусоиды
...напряжение пилы будет соответствовать нулевому фазовому сдвигу. Сдвигу фаз 360 будет соответствовать максимальное значение пилообразного напряжения. Поскольку и напряжение пилы и фазовый сдвиг мгновенно меняют максимальные свои значения на нулевые значения следующего периода, то циклическое изменение фазы мекду двумя опорными сигналами от 0 до,".60 равноценно непрерывному бесконечному увеличению фазового сдвига, Тогда синусоидальный опорный сигнал будет отл)гнаться от второго опорного сигнала по частоте на величину1 астот 11 11 реобоазусч 1 ОГО 11 апряжения, и фазовый сдвиг мс)кду опорными сигналами с частотой 2 будет увеличиваться на (Д) 360 за каждый период опорного сигнала.Следовательно, запоминая мгновенные значсния...
Преобразовательное устройство со звеном постоянного тока
Номер патента: 650182
Опубликовано: 28.02.1979
Автор: Высочанский
МПК: H02M 5/458
Метки: звеном, постоянного, преобразовательное
...отпр пощие импульсы на вентили 8 и 12. Вентиль 2 запирается, а ток фазы В замыкается по цепи, образованной элементами 12, 8, 10, 9, 3. Дальнейшая работа ПУ происходит аналогично.В данном ПУ моменты запирапия вентилей 1 - 8 обязательно совпадают с моментами времени, когда выпрямитель может быть псрсведен в инверторный режим, поэтому выходная частота ПУ ниже частоты питающей сети и при симметричной форме кривой выходного напряжения регулирование частоты может производиться только дискретно. С целью расширения диапазона регулирования частоты, увеличения плавности регулирования, а также снятия ограпичения иа характер источника питания групповые коммутирующие вентили следует подключить к отводу от средней точки ИП через коммутирующий...

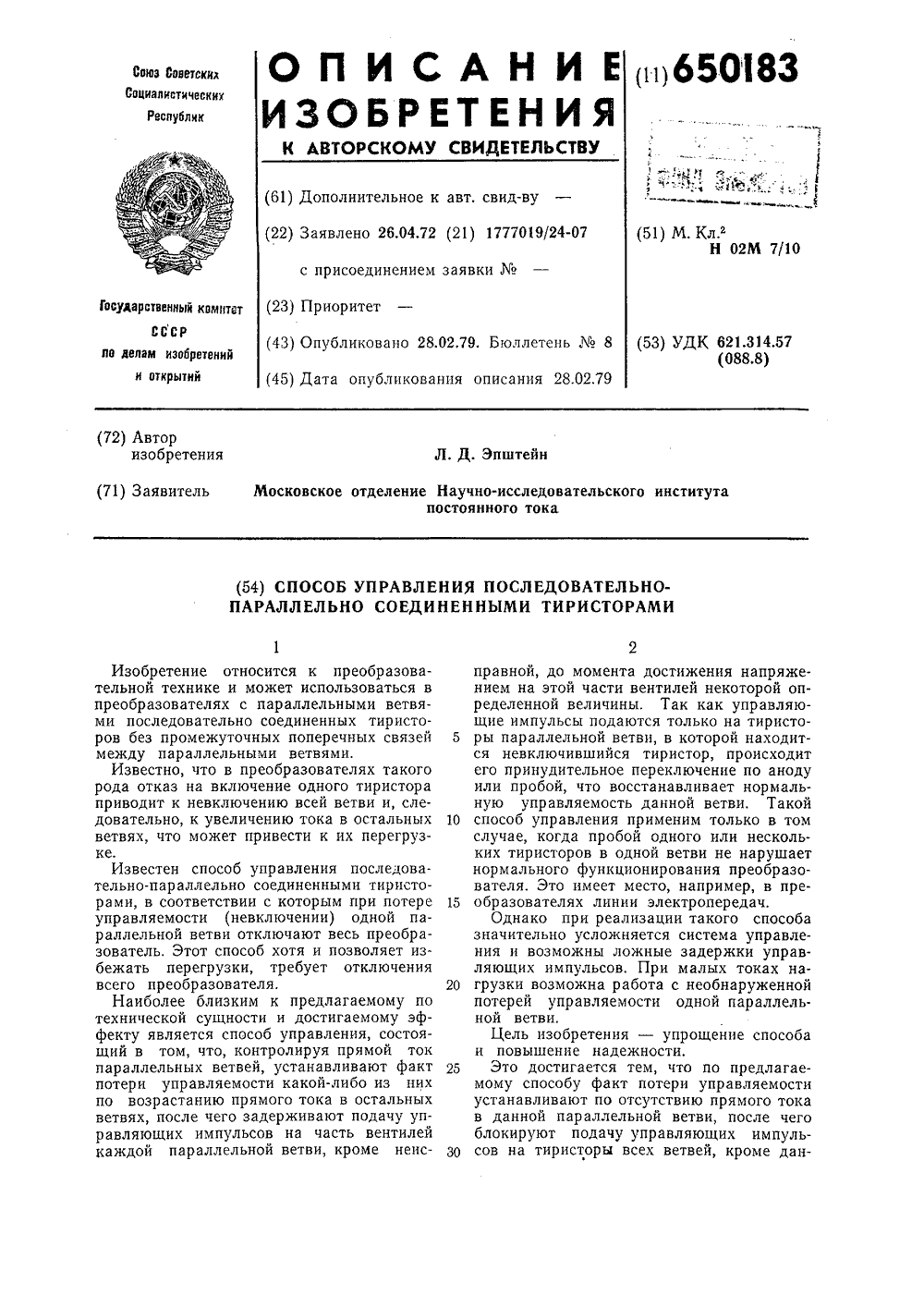

Способ управления последовательнопараллельно соединенными тиристорами
Номер патента: 650183
Опубликовано: 28.02.1979
Автор: Эпштейн
МПК: H02M 7/10
Метки: последовательнопараллельно, соединенными, тиристорами
...в пре образователях линии электропередач,Однако при реализации такого способазначительно усложняется система управления и возможны ложные задержки управляющих импульсов, При малых токах на грузки возможна работа с необнаруженнойпотерей управляемости одной параллельной ветви.Цель изобретения - упрощение способаи повышение надежности.Это достигается тем, что по предлагаемому способу факт потери управляемости устанавливают по отсутствию прямого тока в данной параллельной ветви, после чего блокируют подачу управляющих импуль сов на тиристоры всех ветвей, кроме данЗаказ 93/17 Изд, Мв 194 Тираж 865 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова,...
Выпрямитель
Номер патента: 650184
Опубликовано: 28.02.1979
МПК: H02M 7/12
Метки: выпрямитель
...открыты, и выходное напряжение У, на выходной клемме 9 устройства обеспечивается за счет энергии, запасенной в накопительном конденсаторе 10. При этом напряжение 1l выбирается несколько бОльшим, чем Увы., (на величину падения напряжения на переходе база-эмиттер транзистора 5).Когда при возрастании напряжения вторичной обмотки 1 на крайнем отводе, соответствующем положительной полуволпе, напряжение достигнет величины, достаточной для питания транзистора и превышающей остаточное напряжение накопительного конденсатора 10, соответствующий выпрямительный диод 4 откроется, и нагрузка будет питаться от вторичной обмотки 1. Одновременно начнется заряд накопительного конденсатора 10.Когда напряжение на смежном отводе с меньшим напряжением,...
Преобразователь энергии переменного тока в энергию постоянного тока
Номер патента: 650185
Опубликовано: 28.02.1979
Автор: Остапенко
МПК: H02M 7/12
Метки: переменного, постоянного, энергии, энергию
...фиг. Зб, что диапазон регулирования ЛУ в процессе пополуфазного управления равен разности Уа, и У, - напряжению агрегата при пятиполуфазном ходе (а,=120). Он равен:0,168+0,0967,ЬУ, =. 100=. (17 - 25) о.о1 - 0,5771,где 1"а - относительная величина тока нагрузки.Больший процент диапазона регулирования соответствует большим токам нагрузки.На фиг. Зв показаны осциллограммы токов в вентилях 14 - 19 моста 2. Из осциллограмм видно, что при а) 60 с опережением своего естественного момента зажигания загорается диод 15, Это приводит к конпенсации реактивного тока и к форсированному уменьшению действующего значения тока, потребляемого из сети, при неизменном токе нагрузки агрегата. На фиг. Зг показана осциллограмма этого тока при 60 а( 120. Она...
Преобразователь переменного тока в постоянный
Номер патента: 650186
Опубликовано: 28.02.1979
МПК: H02M 7/12
Метки: переменного, постоянный
...к выходным зажимам.Известное устройство не обеспечивает линейного выпрямления в области малых сиг 20изобретения является повышение стигается тем, что пре ователь снабжен источи оянного тока, один полю ен к коллекторам транз - к второму выходному ом смещения, который с нзисторов. На чертеже показана принципиальная схема предлагаемого преобразователя.С входных зажимов 1 и 2 через трансформатор 3, который является фазопнвертором, напряжение переменного тока подается на базы транзисторов 4 и 5, которые работают в линейном режиме, благодаря источнику смещения, выполненному с помощью диода б и резистора 7. Коллекторы транзисторов 4 и 5 и резистор 7 источника смещения подключены к отрицательному полюсу 8 источника питания постоянного...
Трехфазный инвертор тока
Номер патента: 650187
Опубликовано: 28.02.1979
Автор: Филатов
МПК: H02M 7/515
Метки: инвертор, трехфазный
...диоды, причем средний вывод обмотки каждого из дросселей соединен с соответствующим входным выводом, один из крайних выводов - с нулевой точкой соответствующей вентильной обмотки, а другой через дополнительные диоды - свыводами противолежащей вентильной обмотки.На чертеже приведена принципиальная электрическая схема предлагаемого инвертора.Приняты следующие обозначения: 1 - трансформатор; 2 - 7 - тпристоры; 8 - 13 - дополнительные диоды; 14, 15 - дополнительные дроссели; 16 - 18 - коммутирующие конденсаторы,Инвертор работает следующим образом, Тиристоры 2 - 7 переключаются поочередно через каждые 60 эл. град., причем длительность интервала проводящего состояния их также равна 60 эл, град, Запирание ранее проводившего ток тиристора...
Многофазный инвертор
Номер патента: 650188
Опубликовано: 28.02.1979
Авторы: Рягузов, Шипков, Штангей
МПК: H02M 7/515
Метки: инвертор, многофазный
...тиристор 7, коммутирующий конденсатор 16, тиристор реактивного тока 14, обмотки двигателя фаз С и В соответственно, коммутирующий дросссль 18, основной тиристор 4, выключатель 21, минус источника питания 9. По истечении выдержки времени, определяемой блоком блокировки управляющих сигналов 20, в течение которой происходит подзаряд коммутирующего конденсатора 16, на ключевые элементы 19 поступает команда о снятии блокировки управляющих сигналов с основных тактовых тиристоров 1 - 6. Коммутирующий тиристор 7 и тиристор реактивного тока 14 закрываются по окончании заряда конденсатора.С выдачей системой управления 29 второго тактового импульса по второму каналу включаются (тактовые) тиристоры 1 - б - 8 - 13 и запирастся тиристор 4, С этого...
Статический преобразователь
Номер патента: 650189
Опубликовано: 28.02.1979
МПК: H02M 7/515
Метки: статический
...преобра зователя; на фиг. 2 - вариант выполненияпреооразователя.Предлагаемый статический преобразователь содержит источник 1 питания, управляемые вентили 2 - 5, нагрузку 6 и обмотки 15 7 и 8 токоограничивающих дросселей. Статический преобразователь работастследующим образом. В нормальном режиме работы ток протекает только по одной паре управляемых вентилей, переключающихся одновременно 2, 4, либо 3, 5). При этом обмотки дросселей работают в режиме противовключения, имеют весьма малое сопротивление и практически не влияют на электромагнитные процессы; обмотки дросселей, включенные в другие плечи, не работают.11 ри коротком замыкании в одном из плечнарастание аварийного тока ограничивается сопротивлением холостого хода соответст...
Высокочастотный тиристорный преобразователь
Номер патента: 651442
Опубликовано: 05.03.1979
Авторы: Акодис, Дягилев, Лузгин, Новиков, Рудный, Рухман, Шипицын
МПК: H02M 7/505
Метки: высокочастотный, тиристорный
...мост 1,вспомогательный неуправляемый выпрямительный мост 2, индуктивно-емКост- ной фильтр 3, 4, инвертор 5, выходной формирователь б импульсов блока фуправления выпрямителем, генератор7 импульсов, блока управления выпрямителем, ограниченные сопротивления8-11 вспомогательного выпрямителя,конденсатор фильтра 2 вспомогательного выпрямителя, шунтирующий тиристор 13, широтно-импульсный модулятор14, блок 15 управления инвертороми нагрузку 16.На диаграммах (фиг.2) приняты следующие обозначения;- напряжение на выходе силового выпрямителя;- напряжение на выходе вспомогательного выпрямителя;П 4 - напряжение на фильтровом конденсаторе 4;П - напряжениена выходе формирователей б;момент временй"подачй йитаю-"щего напряжения от гети; 65...
Реверсивное устройство
Номер патента: 652662
Опубликовано: 15.03.1979
МПК: H02M 1/08
Метки: реверсивное
...схемы подключена кисточнику 5 питания постоянного тока, а ввыходную диагональ включена нагрузка 6,Инверсные выходы элементов 2 и 3 соеди"нены соответственно с первым и вторым входами трехвходового элемента И 7, а инверсные выходы элементов 1,и 4 - с первыми вторым входами трехвходового элемента. И 8. Выходы элементов И 7 и 8 соответственно попарно подключены к входам управления соответствующих элементов 1 - 4, атретьи входы элементов И соответственносоединены с входными шинами датчиковПрямой ход 9 и Реверс 10,Устройство работает следующим образом.В исходном состоянии сигналы на входных управляюгцих шинах датчиков Прямой ход 9 и Реверс 10 отсутствуют, элементы 1 - 4 закрыты и на их инверсных выходах присутствуют разрешающие единичные...
Устройство для управления силовым тиристором
Номер патента: 652663
Опубликовано: 15.03.1979
Авторы: Андриенко, Городниченко, Гричина, Кравцов, Крутой
МПК: H02M 1/08
Метки: силовым, тиристором
...колебаний включен диод,На чертеже представлена принципиальная схема устройства.Устройство содержит генератор 1 прямоугольных колебаний, состоящий из источника питания 2, который включает элементы 3 и 4, ключей о и б, на входы которых подается напряжение модуляции; трансформатор 7, первичная обмотка которого подключена к ключам 5 и б генератора прямоугольных колебаний 1, а средняя точка присоединена к общей точке соединения управляемого ключа 8 и диода 9, второй вывод которого присоединен к промежуточному выводу источника питания 2 генератора прямоугольных колебаний 1; выпрямитель 10, плюс которого через стабилитрон 11 соединен с управляющим переходом тиристора 12 (между стабилитроном 11 и управляющим переходом может быть включен...
Конвертор
Номер патента: 652664
Опубликовано: 15.03.1979
МПК: H02M 3/155
Метки: конвертор
...что определяет наличие усилительных свойств каскада и, как следствие, величина коэффициента усиления цепи обратной связи оказывается достаточной для того, чтобы обеспечивался мягкий режим самовозбуждения, Наличие полупроводникового диода 12 (13) в цепи линейной отрицательной обратной связи по постоянному току в каждом каскаде обеспечивает фиксацию рабочей точки транзис тора в активной области при отсутствии колебаний практически при любом значении коэффициента усиления транзистора по току,Поскольку в каждом усилительном каскаде имеется свой автономный контур отрицательной обратной связи по постоянному току, рабочая точка транзистора в каждом каскаде при отсутствии колебаний автоматически устанавливается в активной области...
Преобразователь переменного тока в постоянный
Номер патента: 652666
Опубликовано: 15.03.1979
Автор: Потапов
МПК: H02M 7/12
Метки: переменного, постоянный
...допол лительно снабжен тремя вентилями, аноды (катоды) которых подключены к объединенным анодам (катодам) ука- занных двух вентилей, причем дополнительные вентили соединяют между собой одноивенные фазы вторичных обмоток, а нулевые точки образованы разноименными полюсами обмоток.На фиг,. 1 дана принципиальная схема описываемого преобразователя; на фиг. 2 - то же для случая, когда трансформатор имеет одну вторичную обмотку, а первичная обмотка включена по схеме автотрансформатора.Допустим, что в первый момент наибольшая разность потенциалов имеет место меящу фазами а и а . При этом ток протекает через вентиль 1Через 60 эл.град. максимальная разность потенциалов будет между Фазами а и с, поэтому ток потечет через вентиль 2.Благодаря...
Управляемый выпрямитель
Номер патента: 652667
Опубликовано: 15.03.1979
МПК: H02M 7/12
Метки: выпрямитель, управляемый
...силового моста узел кс мутации связан через тиристор 24. Точка соединения дросселя и перезарядного ти652667 Формула изобретения 4 В С ристора подключена к отрицательномуполюсу силового моста через диод 25,;Устройство работает следующим образом.При подаче управляющих сигналовиа тиристоры 13 и 14 коммутирующиеконденсаторы заряжаются с полярностью,8указанной на Фиг. 1 без скобок, После этого подают управляющие сигналына Тиристоры 17 и 23. Благодаря дрос-селям 16 и 22 конденсаторы перезаря-жаются с полярностью, указанной"на рФиг. 1 в скобках. Для запирания тиристоров силового моста подают сигналы управления на тиристоры 18 и 24,Напряжение коммутирующих конденсаторовчерез вспомогательный неуправляемыйвыпрямитель прикладывается к...
Однотактный резонансный инвертор
Номер патента: 652668
Опубликовано: 15.03.1979
Автор: Кощеев
МПК: H02M 7/515
Метки: инвертор, однотактный, резонансный
...тока может быть включен, например, в цепь коммутирующего конденсатора.На чертеже дана принципиальная электрическая схема описываемого инвертора.Инвертор содержит силовой тиристор 1, коммутирующий дроссель 2, коммутирующий конденсатор 3, датчик 4 тока, пороговый элемент 5 и нагрузку 6.652668 ГСоставитель А. Сытиндактор А. Пейсоченко Техред М. Петко Корректор В. йно- дэ 1074/52 Тираж 856 ПодписноеЦНИИПИ Росударственного комитета СССРпо делам изобретений и открытий.113035, Москва, Ж, Раушская наб ц, 4/5 За илиал 11 ПП фПатент, г. Ужгород, ул. Проектная,3Инвертор работает следующим образом.При появлении очередного импульса управления тиристор 1 отпирается и происходит колебателъный процесс заряда конденсатора 3 через дроссель 2...
Последовательный тиристорный инвертор
Номер патента: 652669
Опубликовано: 15.03.1979
Авторы: Карташев, Киямов, Петриди, Снятков, Старцев
МПК: H02M 7/515
Метки: инвертор, последовательный, тиристорный
...току, диоды выключаются и ток в обмотках трансформатора 23 спадает до нуля. На этом заканчивается первая четверть цикла работы инвертора.В момент времени 1 з включаются тиристоры 7, 9 ячейки 2 и в течение интервала времени С - С одновременно включены тиристорй 3, 5 ячейки1 й тиристоры 7, 9 ячейки 2. В этом интервале происходит коммутация тока с тиристоров 3, 5 на тиристоры 7, 9 и прохождение через нуль тока в диагонали переменного тока ячейки 1, Той через первичные обмотки трансформатора в этом интервале не протекает.В момент времени 14, когда ток тиристоров 3,5 проходйт через нуль, включаются диоды 13, 11 - процесс повторяется. При этом,колебательный импульс тока протекает через обмОткитрансформатора 23 в том же направлении, как...
Трехфазный инвертор
Номер патента: 652670
Опубликовано: 15.03.1979
Автор: Бирюков
МПК: H02M 7/515
Метки: инвертор, трехфазный
...схемой 20.%Работу схемы рассмотрим с помощьюдиаграмм импульсов управленйя и на- .:пряжений, приведенных на Фиг. 2. Приподаче напряжения на схему запуска. ".ется задающий генератор 19, ймеЮщий прямоугольную форму напряженияс частотой, в шесть раз превышающей частоту выходного напряжения(фиг.2,а); он управляет двухфазйымпреобразователем на мультивибраторах З 517, 18, который делит частоту на два,при этом напряжения мультивибраторовсдвинуты одно относительно другогона 90 (фиг, 2, б, в), Напряжениемультивибратора 17 усиливается до=полйительйым инвертором 9 и на-"кладывается на источник питания 1.Суммарное напряжение питаниямостовогопреобразователя имеет вид, представленный на фиг. 2, г. Напряжейие с дру- ,:гого мультивибратора 18...
Инвертор
Номер патента: 652671
Опубликовано: 15.03.1979
Автор: Кадацкий
МПК: H02M 7/537
Метки: инвертор
...ППП Патентужгород,ул.Проектна 3транзисторами 7 и 8 усилителя мощности, выходного трансформатора 9 сдополнительными обмотками 10 и 11,нагрузки 12 и развязывающих диодов13 и 14.Обмотки 3 и 4 трансформатора 2 задающего генератора 1 подключены черезрезистбры 5 и 6 к транзисторам 7 и 8.Дополнительные обмотки 10 и 11, расположенные на выходном трансформаторе9, подключены одними концами черездиоды 13 и 14 к базам транзисторов7 и 8, а другими концами к обмоткам3 и 4 управления.Инвертор работает следующим образом.В установившемся режиме для полярйости напряжений управления, укаэаннойна чертеже не в скобках,. на обмотках 3 и 4 управления трансформатора 2 транзистор 8 открыт, а транзистор 7 закрыт. Полярность напряженияна выходнОм трансформаторе...
Стабилизированный преобразователь постоянного напряжения в постоянное
Номер патента: 653694
Опубликовано: 25.03.1979
МПК: H02M 3/335
Метки: постоянного, постоянное, стабилизированный
...с напряжением на стабилитроне 24 открываются транзисторы 1 О и 4, а предварительный усилитель подключается к вспомогательному источнику постоянного напряжения. С этого момента начинает протекать ток через тот из транзисторов предварительного усилителя, к базовым цепям которого в данный полупериод приложено открывающее напряжение, снимаемое с задающего генератора. На выходных обмотках трансформатора предварительного усилителя появляется импульс напряжения, длящийся до окончания полупериода напряжения задающего генератора, При этом открыт один из силовых транзисторов усилителя мощности. В следующий полупериод цикл повторяется с той лишь разницей, что открываются другие 35 40 45 50 55 4транзисторы предварительного усилителя и усилителя...
Стабилизированный источник постоянного напряжения в постоянное
Номер патента: 653695
Опубликовано: 25.03.1979
Автор: Дементьев
МПК: H02M 3/335
Метки: источник, постоянного, постоянное, стабилизированный
...базы транзистора 6 при запертом транзисторе 7.Стабилитрон 14 ограничивает напряжение питания каскада, собранного на транзисторе 6, с целью уменьшения на нем мощности рассеивания. Резисторы 15, 16 и 17 являются ограничивающими в цепи питания стабилитронов 8 и 14. ние подается в диагональ выпрямительного моста 4. Выпрямитель 24 является дополнительным и через КС-фильтр 25 и резистор 5 1 О 15 20 25 30 35 426 подключен к базе транзистора 7; он служит для повышения быстродействия схемы.При этом основное регулирующее воздействие на базу транзистора 7 поступает с выхода устройства, а дополнительное регулирующее воздействие - с выхода дополнительного выпрямителя 24 и составляет некоторую часть от первого.Устройство работает следующим...
Источник стабилизированного напряжения
Номер патента: 653696
Опубликовано: 25.03.1979
Авторы: Бабурин, Фурсов, Чирвин
МПК: H02M 3/335
Метки: источник, стабилизированного
...регулирующего элемента 1, дросселя насыщения 2, коммутирующего диода 3, управляющего узла 4 и ключевого пускового блока 5, и ключевой управляемый преобразователь 6 на трансформаторе 7 с по крайней мере одной вь 1- ходной обмоткой, подсоединенной к выводам для подключения нагрузки переменного тока, выпрямитель с фильтром 8, пусковой тумблер 9, пусковые конденсатор 10 и резистор 11, цепь запуска на диоде 12 и последовательная цепочка из дополнительной обмотки 13, диода 14 и резистора 15. Ключевой пусковой блок 5 выполнен на транзисторах 16 и 17.Источник стабилизированного напряжения работает следующим образом.При включении пускового тумблера 9 входное напряжение поступает на регулирующий элемент 1 и пусковой конденсатор 10. Через...
Однотактный преобразователь напряжения
Номер патента: 653697
Опубликовано: 25.03.1979
Авторы: Бондаренко, Пекелис, Романовский
МПК: H02M 3/335
Метки: однотактный
...другая -- к первичной обмотке трансформатора, выходной выпрямитель и фильтр, дополнительно снабжен цепочками из последовательно соединенных диода и дополнительной обмотки трансформатор, шунтированных конденсатором, каждая из которых включена последовательно и согласно с упомянутыми диодами.Сущность изобретения поясняется чертежом, где показана схема однотактного преобразователя.Схема содержит диоды 1, 2, транзисторы 3, 4, трансформатор 5, выходной выпрямитель 6, фильтр 7, дополнительные вторичные обмотки 8, 9, дополнительные диоды 10, 11, конденсаторы 12, 13. Диоды 1, 2 и транзисторы 3, 4 составляют мостовую схему коммутатора, в диагональ которой включена первичная обмотка трансформатора 5. Ко вторичным обмоткам трансформатора 5...
Статический удвоитель частоты
Номер патента: 653698
Опубликовано: 25.03.1979
МПК: H02M 5/16
Метки: статический, удвоитель, частоты
...точкой, и включена хежду общими точками вентильных цепочек, вентили другой цепочки включены согласно-последовательно, причем все вентили выполнены управляемыми, а угол их отпирания равен 90, ЗОНа фиг. 1 представлена принципиальная схема однофазного статического удвоитсля частоты; на фиг, 2 показаны графики изменения напряжения и тока во времени удвоителя частоты при активной (фиг. 2 а) и индуктивной (фиг, 2 б) нагрузках.35Статический удвоитель частоты состоит из двух цепочек, каждая из которых содержит по два тиристора (соответственно 1 - 2 и 3 - 4), выходного трансформатора 5, первичная обмотка которого имеет среднюю 4 о точку 6. Питание тиристоров производится через общую среднюю точку от двух источников, периодические напряжения...
Магнитно-тиристорный удвоитель частоты
Номер патента: 653699
Опубликовано: 25.03.1979
Авторы: Водотовка, Козак, Резник
МПК: H02M 5/16
Метки: магнитно-тиристорный, удвоитель, частоты
...в режиме холостого хода (ток подмагничивания в обмотках управления 10, 13 равен нулю) в результате электромагнитной симметрии полуволновых дросселей насыщения 1, 2 питающее напряжение распределяется между обмотками возбуждения 5, 6 поровну и при указанном их соединении не трансформируется в обмотку управления 10 и обмотку 11. 5 10 15 20 25 30 35 40 45 При увеличении тока подмагничивания, протекающего в обмотке управленияО, электромагнитная симметрия полуволновых дросселей насыщения 1, 2, из-за подмагничивания ферромагнитных сердечников 3, 4 нарушается и на концах обмотки управления 10 и обмотки 11 проявляется ЭДС удвоенной частоты. Линейный дроссель 14 препятствует протеканию тока удвоенной частоты в цепи управления. В нагрузке 12...
Способ управления непосредственным преобразователем частоты
Номер патента: 653700
Опубликовано: 25.03.1979
Авторы: Аржаник, Дрейманис, Рутманис
МПК: H02M 5/27
Метки: непосредственным, преобразователем, частоты
...частоты с непосредственной связьюи использованием кроме входных фазных также нулевого потенциала для образованиявыходного напряжения преобразователя.На фиг. 1 - 4 кривые 1 - 3 - напряже 10ния входных фаз, 4 - нулевой потенциал,5 - задающие напряжения, 6 - выходноенапряжение, 7 - точка отсчета интерваловвремени,8 - 11 - интервалы времени импульсов управления соответствуюших тиристоровотносительно точки отсчета 7,Преобразование согласно изобретениюсовершается следующим образом.В определенной фазе входного напряжения (точка 7) вырабатывают импульс управления (фиг. 1,б). От этого времени отсчитывают промежутки времени подачи импульсов управления тиристорами преобразователя. Например, начиная с моментавремени 7, через промежуток времени 7 -...
