Устройство для формирования прямоугольных импульсов управления ионными вентилями
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

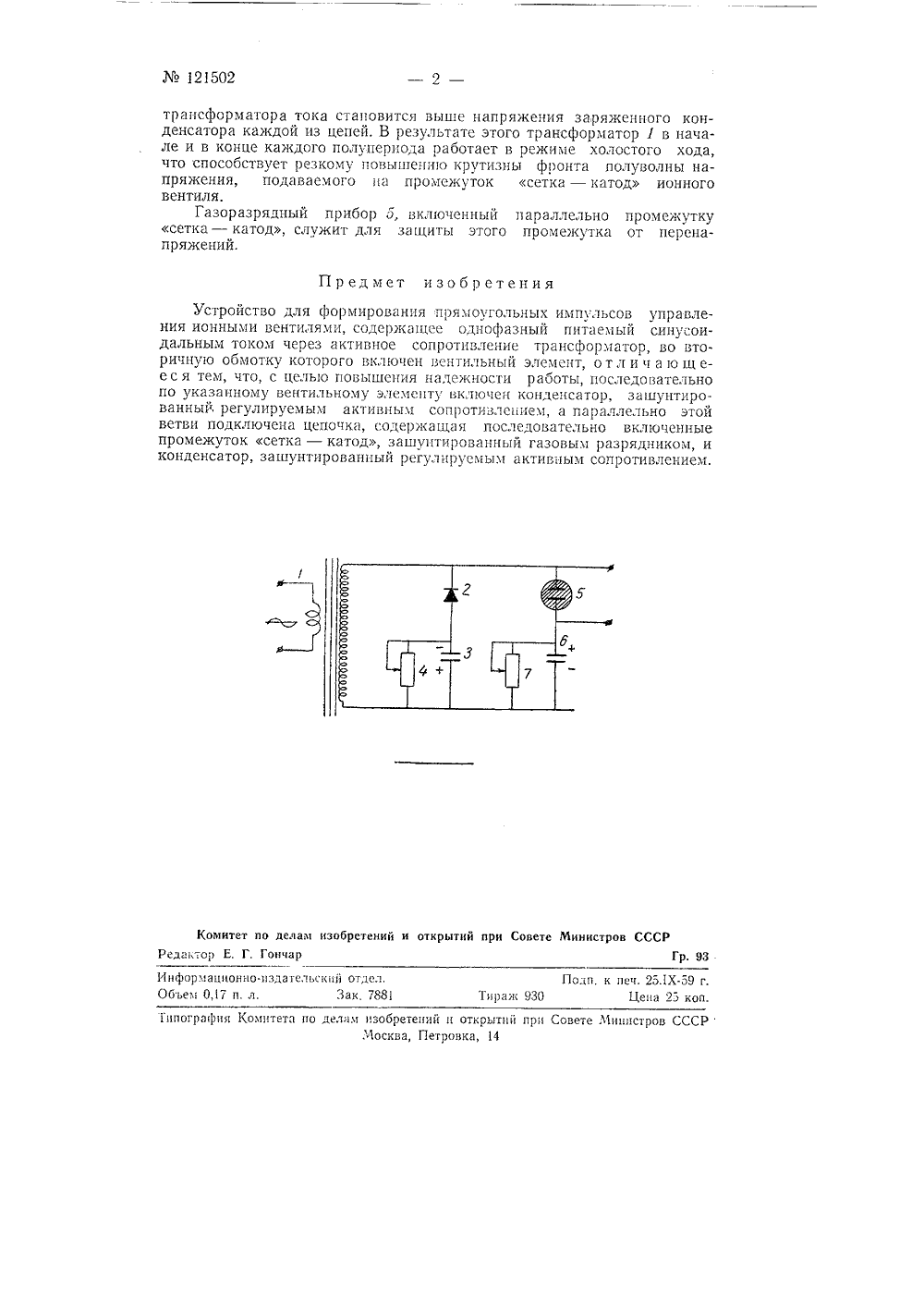

ИСАНИЕАВТОРСКОМ Л. С. Горенбург Л. Г. КощеевАНИЯ ПРЯМОУГОЛЬНЫИОННЫМИ ВЕНТИЛЯМИ ЛЯ ФОРМИРОУПРАВЛЕНИЯ СТРОЙСТВО ИМПУЛЪСО 958 г, за М 5938241 открытий прп Совет аявлено 5 марта в Комитет по делааобретеМинистров СССР вано в Бюллетее и бретеий ЛЪ 15 аа 1959 пуол Настоящее изобретение относится к стройствам для формированияпрямоугольных импульсов управления ионнымц вентилями, содерж,1 цимодцофазный трансформатор, питаемый сицусоцдяльным током через активное сопротивление, и вентильный элемент, включенный во вторичнуюобм отку тр ацсфор м атор а,Предлагаемое устройство отличается от известных тем, что последовательно с вентильным элементом вклю 1 ен кондецстор, зе 1 шцтцрованный регулируемым активным сопротивлением, а параллельно этой ветвиподключена цепока, содержащая последовательно включсннь 1 е прО.;ежуток сетка - катод, зашуцтировяццый газовым разрядником, ц конденсатор, зашунтированный регулируемым активным сопротивлением.Такое выполнение устройства обеспечивает повышение надежностиего работы.На чертеже изображена принципиальная схема предлагаемого устройства.Устройство содержит питаемый сцнусоцдяльным током трансформатор 1, ко вторичной обмотке которого подключены две цепи. В одну изэтих цепей включен вентильный элемент 2 ц конденсатор 3, зашуцтцрованный регулируемым активным сопротивлением 4. Во вторую цепь вклочен про.1 ежуток цон 1 юго Вецтил 51 сетка - катод (зажимы С ц К 1, зяшуцтироваццый газовым разрядником 5, а последовательно с ццм конденсатор б, зашунтированный регулируемым активным сопротивлением 7.Вентильный элемент 2 включается таким образом, цтобы проводимостьобеих цепей была разнополярной,Преобразование формы напряжения происходит в каждой цз цепей,присоединенных ко вторичной обмотке трансформатора тока, в каждыйполупериод вследствие того, что ток через эти цепи проходит лишь в тсчасти полупериодов, когда мгновенное значение э.д.с. вторцчцой обмотки121502 трансформатора тока становится выше напряжения заряженного конденсатора каждой из цепей, В результате этого трансформатор 1 в начале и в конце каждого полупериода работает в режиме холостого хода, что способствует резкому повышению крутизны фронта полуволны напряжения, подаваемого на промежуток сетка - катод ионного вентиля.Газоразрядный прибор Б, вкл 1 оченный параллельно промежутку сетка - катод, служит для защиты этого промежутка от перенапряжений. Предмет изобретения Устройство для формирования прямоугольных импульсов управления ионными вентилями, содержшцее однофазный питаемый синусоидальным током через активное сопротивление трансформатор, во вторичную обмотку которого включен вентильный элемент, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности работы, последовательно по указанному вентильному элементу включен конденсатор, зашунтированный, регулируемым активным сопротивлением, а параллельно этой ветви подключена цепочка, содержащая последовательно включенные промежуток сетка - катод, зашуптированный газовым разрядником, и конденсатор, зашунтированпый регулируемым активным сопротивлением. Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Е. Г. Гончар Гр. 93пиография Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Петровка, 14
СмотретьЗаявка
593824, 05.03.1958
Горенбург Л. С, Кощеев Л. Г
МПК / Метки
МПК: H02M 1/08
Метки: вентилями, импульсов, ионными, прямоугольных, формирования
Опубликовано: 01.01.1959
Код ссылки
