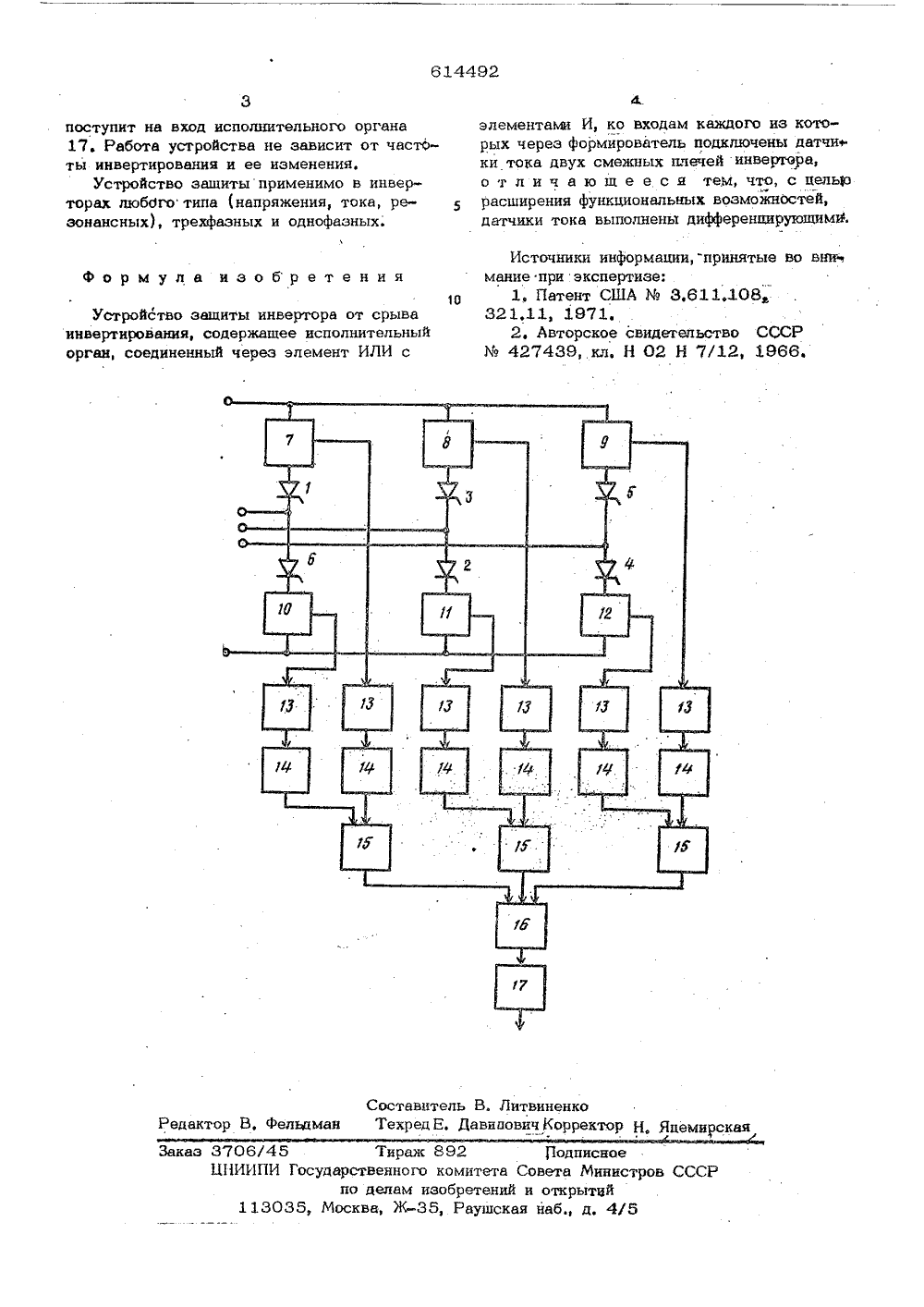

Устройство защиты инвертора от срыва инвертирования

Номер патента: 1688551

Опубликовано: 27.02.2005

Авторы: Долгов, Смирнов

МПК: B64C 13/50

Метки: вала, датчика, исполнительного, механизма, поворотным, соединения, элементом

Устройство для соединения вала датчика с поворотным элементом исполнительного механизма, содержащее закрепленный на кронштейне датчик, выходной вал которого шарнирно соединен с вилкой, в пазу которой с возможностью перемещения установлен болт, соединяющий вилку через промежуточный элемент с поворотным элементом исполнительного механизма, отличающееся тем, что, с целью повышения удобства обслуживания и регулировки, промежуточный элемент выполнен в виде поворотного пальца, установленного в опоре, соосно с выходным валом датчика.

Номер патента: 418931

Опубликовано: 05.03.1974

Автор: Григорьев

МПК: H02H 7/00

Метки: высоковольтных, защиты, установок, элементов

...двухступенчатой максимальнои токовой защиты.Устройство состоит из датчиков 1 - 3 контролируемого параметра первичной цепи, конденсаторов 4 - б; пусковых органов 7, 8, состоящих из элементов регулировки уставок 9 - 11; логического элемента ИЛИ 12 и релейного формирователя прямоугольных импульсов 13; расширителей импульсов 14, 15; элемента выдержки времени 1 б; элемента ИЛИ 17 и исполнительного элемента 18.Устройство работает следующим образом.Прн повреждениях защищаемой установки, сопровождающихся возрастанием тока до величины уставки второй ступени, срабатывает пусковой орган 7. Сигнал с выхода пускового органа поступает через расширитель импульсов 14 на элемент выдержки времениСоставитель Г. Дамскаяктор В, Фельдман Техред 3....

Номер патента: 970541

Опубликовано: 30.10.1982

Автор: Лысенко

МПК: H02H 3/38

Метки: блоков, защиты, органов, реагирующий, релейной, сравнения, элемент

...отсутствует выходной сигнал и коммутирующий5 ключ 3 закрыт. Конденсатор 8 разряжен и на вход преобразователя 10импульсов не подается сигнала.При наличии входного напряженияв тот интервал времени, когда егоположительное мгновенное значениепревышает опорное напряжение индикатора 1 уровня (Ор ), на объединенном выходе индикаторов появляется положительное напряжение заданного неизменного уровня. Конденсатор 8заряжается через резистор 5 и диод 7.Блок 4 управления не работает подвлиянием положительного напряженияна его входе и коммутируемый ключ 3остается закрыт,В тот интервал времени, когдаположительное мгновенное значениевходного напряжения ниже О , а от-;рицательное мгновенное значение входного напряжения остается ниже Оп,2,на выходе...

Номер патента: 1277280

Опубликовано: 15.12.1986

Автор: Сдобин

МПК: H02H 3/08

Метки: защиты, измерительных, органов, реагирующий, релейной, элемент

...порог срабатывания индикатора 1 уровня (Ч,р ), на выходеиндикатора 1 уровня формируются импульсы напряжения, длительность которых равна времени превышения мгновенным значением Чц значения Ч р,Синхронно с этими импульсами обеспечивается заряд конденсатора 6 через резистор 2 и диод 4. Одновременно, поступая на вход элемента ИЛИ 9,импульсы устанавливают на его выходенапряжение высокого уровня, Диод 8 при этом запирается и предотвращает разряд конденсатора 6 через резистор 7.Если длительность импульсов превышает время заряда конденсатора 6 до напряжения срабатывания порогового элемента 5 (Ч , ), на ега ныходе появляется напряжение высокого уровня. В этом случае (фиг. 2) напряжением, поданаемым с выхода порогового элемента 5...
