Комбаров

Номер патента: 1733632

Опубликовано: 15.05.1992

Авторы: Вежан, Гладков, Комбаров, Кравченко, Смердов

МПК: E21C 50/00

Метки: водоугольной, переработки, пульпы

...распределительного отверстия 5 твердая фаза накапливается во взвешенном слое иравномерно распределяется между одновременно включенными распределительными отверстиями-пульпосливами, причем5 твердая фаза во взвешенном состоянииподдерживается потоком водогазовоздушной угольной пульпы. Над распределительными отверстиями устанавливаетсяуровень 11, определяющий расход через вы 10 пускное отверстие 5 пульпослива.В кармане к приемнику пульпы 12 устанавливается уровень 13 над трубой 14, равный сопротивлению движения пульпы втрубе, Разница уровней 4 и 11 и всплытие15 пузырей воздуха в пространстве между центральной трубой 3 и стенкой с распределительными отверстиями 5 обеспечиваетподдержание твердой фазы во взвешенномсостоянии, Газ с...

Номер патента: 1333365

Опубликовано: 30.08.1987

Авторы: Атрушкевич, Комбаров, Тарновский

МПК: B01D 21/02, B01D 21/24

Метки: отстойник, тонкослойный

...емкости 1,Средство для отвода всплывшейфракции (фиг.2) состоит из вентилятора 11, напорный патрубок которогосоединен с воздуховодом 12, снабженным насадками 13, расположенными надуровнем жидкости в зоне действия органического поворота пульпы, лопастного снимателя 14 для механическогоудаления щепы в приемный бункер 15.Устройство работает следующим образом,Исходная гидросмесь поступает через патрубок 3 в гидравлический классификатор (узел) 8, где происходитразделение полидисперсной твердойсоставляющей на классы. Крупные классы (свыше 3 мм) поступают в полость10 тяжелой фракции, а затем в отстойную зону емкости 1. Мелкие классы (меньше 3 мм), а также щепа и 10 15 20 25 30 35 40 45 другие легкие примеси поднимаются в полость для легкой...

Номер патента: 1299608

Опубликовано: 30.03.1987

Авторы: Атрушкевич, Гапонов, Комбаров, Тарновский

МПК: B01D 21/24

Метки: отстойник, тонкослойный

...- повышение эфФективности работы отстойника. ОНа фиг,1 представлен тонкослойныйотстойник, вертикальный разрез; наФиг.2 - разрез А-А на фиг,1; наФиг.3 - вид Б на Фиг.1; на фиг.4 -схема взаиморасположения пластин иканалов,Отстойник содержит корпус 1, имеющий в верхней части прямоуголь- .ную форму, а в нижней частин 20своен - пирамидальную, приемныйкарман 2 прямоугольного сечения,расположенный по всей длине однойиз стенок корпуса 1, наклонную разделительную перегородку 3, наклоннуюпод углом, обеспечивающим сползаниеоседающих частиц. Перегородка 3-закреплена на стенке корпуса 1 с одной стороны, а другой примыкает кпоперечным стенкам нижней части питающих каналов 4 с входными отверстиями 5, служащими для ввода питания. Отверстия 5...

Номер патента: 1277275

Опубликовано: 15.12.1986

Авторы: Комбаров, Шафиков

МПК: H02G 11/00

Метки: неподвижного, объекта, подвижному, подвода, энергии

...направляющую планку.Устройство работает следующим образом.В исходном положении большая частьцепи находится в нижней ветви цепи.Поворотные площадки, закрывающиепазы для прохода опорных роликов,находящихся в нижней ветви цепи, повернуты в первое положение, при котором плечо а закрывает паэ. Пружина 14 препятствует смене положенияопорной площадки,При перемещении подвижного объекта 6 звенья цепи 1 с нижней ветвипо радиусу переходят на верхнююветвь, при этом пары роликов 4, перемещаясь, проходят сквозь пазы 10снизу вверх, толкая поворотную площадку снизу за плечо а. При этом засчет усилия со стороны ролика преодолевается момент силы пружины 14и площадка поворачивается во второеФиксированное положение по мере выхода ролика из паза на...

Номер патента: 1049862

Опубликовано: 23.10.1983

Авторы: Комбаров, Лопырев

МПК: G05B 11/01

Метки: коррекцией, нелинейной, следящая

...определенном о- фиксированном значении ошибки, но транке зистор 8 запирается не сразу из-за наличияЗ 5 в цепи базы конденсатора 13, разряжаюие щегося через резистор 10 и переход баго за - эмиттер транзистора 8, Время разль- ряда выбирается таким, что транзистор запирается, а следовательно, включается инто тегрирующий контур, при значении ошибки, и- близком к нулю. Это позволяет получить40ен- апериодический процесс согласования.ув- Время разряда регулируется изменением ой величины резистора 10. Работа схемы описаод на для варианта исполнения с применением ас транзистора с проводимостью п -р-п (наприии мер, 2 Т 201 А); при использовании транзистоер- ров проводимости р-и-р следует изменить ен- полярность включения диода 11 и стабилиан-...

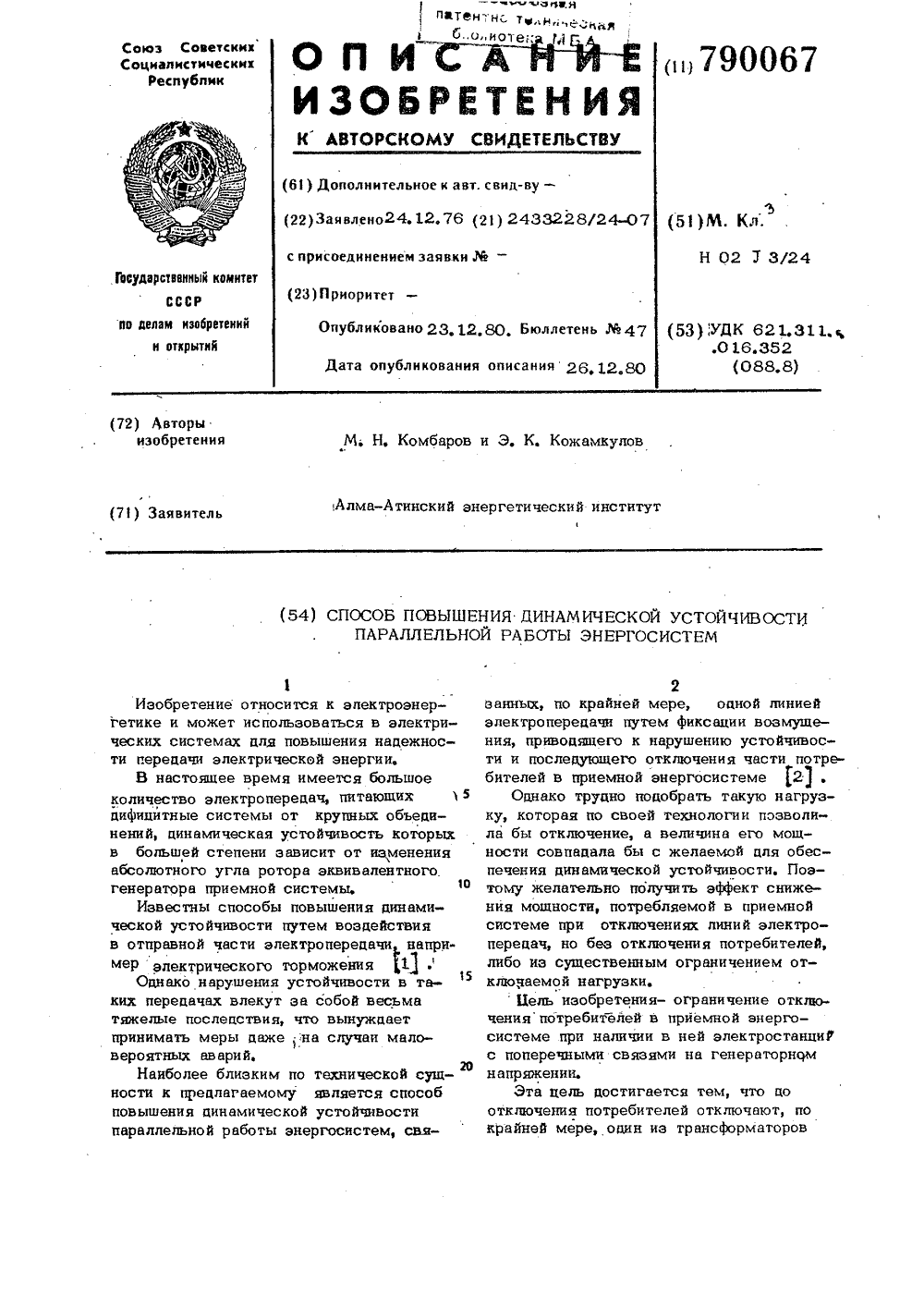

Номер патента: 790067

Опубликовано: 23.12.1980

Авторы: Кожамкулов, Комбаров

МПК: H02J 3/24

Метки: динамической, параллельной, повышения, работы, устойчивости, энергосистем

...1.При определенных условиях это включениеблизко к синхронному.Таким образом, предлагаемый способпозволяет без дополнительных капйтальных затрат уменьшить объем отключаемойнагрузки при нарушениях нормальных режимов работы энергосистем.Формула изобретенияСпособ повышения динамической устойчивости параллельной работы энергосистем, связанных, по крайней мере, одной линией алектропередвчи путем фиксации возмущения, приводящего к нарушению устойчивости и последующегоотключения части потребителей в приемной анергосистеме, о т л и ч а ю щ и йс я тем, что, с целью ограниченияотключения потребителей в приемнойанергосистеме при наличии в ней электростанций с поперечными связями на генераторном напряжении, до отключенияпотребителей отключают,...

Номер патента: 711546

Опубликовано: 25.01.1980

Авторы: Комбаров, Крутелев, Лопырев

МПК: G05B 11/01

Метки: следящая

...уменьшение динамической ошибки на больших711546 Формула изобретения 21 ИИПИ Эаказ 9010/35 ираж 956 писное илиал ППП Патент, г, Ужгород,оектна и средних скоростях слежения и введения повышенного демпфирования намалых скоростях. Эта цель достигается тем, что к выходу нелинейного звена с зоной нечувствительности подключены последовательно соединенные инвертор и нелинейное звено с зоной ог 5раничения, выход которого соединен совторым входом сумматора.На фиг . 1 изображена блок-схемапредлагаемой следящей системы, а нафиг, 2 - графики напряжения в характерных точках цепи обратной связив Функции скорости исполнительногодвигателя,Система содержит измеритель рас"согласования 1, усилитель 2, исполнительный двигатель 3, редуктор...

Номер патента: 638380

Опубликовано: 25.12.1978

Авторы: Антипенко, Головнин, Комбаров, Лубов, Рогов

МПК: B03D 1/22

Метки: пневмомеханического, типа, флотационная

...и отходов.Дополнительная камера 7 имеет патрубок 11 для грубозернистой частипульпы, патрубок 12 для аварийноговыпуска, патрубок 13 для подачи реагентов. В камере установлена решетка14 и имеются карманы 15.Воздух в машину поступает по патрубку 16,Работает машина следующим образом.Исходная пульпа под давлением тангенциально поступает по питающему патрубку 8 в дополнительную камеру 7, вкоторой под действием центробежныхсил пульпа делится на грубозернистуюи мелкозернистую части. В центре дополнительной камеры 7 установлен патрубок 11, по которому, благодаря всасывающей способности импеллера (нижнего),638380 Формула изобретения каз 7181/ Подписное НИИП ираж транспортируется грубозернистая часть пульпы. Снизу впатрубок 11 по патрубку 13 в...

Номер патента: 638379

Опубликовано: 25.12.1978

Авторы: Антипенко, Ванчугов, Комбаров, Красильников, Лубов, Рогов, Суворов, Черных, Шлямович, Юрмазов

МПК: B03D 1/14

Метки: кондиционирования, пульпы, флотационной

...очередь, состоит из ряда перфорированных участков 7, размещенныхФормула изобретения ЦНИИПИ Заказ 7181/ Тираж 720 Подписно тент,роектная,4 Филиал П г.Ужгоро г.1 3 63837 на днище винтового желоба, и регулятора 8 плотности крупнозернистой части пульпы. В верхней части корпуса размещен загрузочный патрубок 9 для исходной пульпы. Для отвода в смеситель 10 мелкозернистой части пульпы установлена труба 11. Реагенты к перфориро ванным участкам подаются по трубопроводу 12Для регулирования количества пульпы, направляемой во Флотационные машины, устройство снабжено пульподели телем 13 с разгрузочными патрубками 14, регулировочными клапанами 15 с приводами 16 и патрубком 17 для аварийного выпуска пульпы из устройства.Устройство для кондиционирования...

Номер патента: 613438

Опубликовано: 30.06.1978

Авторы: Комбаров, Утегулов

МПК: H02H 3/34

Метки: коммутации, трехфазного

...начинает циркулировать однонаправленный ток 1,. Обмотки сраз реактора связаны между собой электромагнит:о и имеют согласное для данного тока 1, включение, что сбуславлцвает цалцчпе в коцтуре протекания ОднонапраБлРцного тока зна 111 тельнои Б ли 1 ипы индуктиВности. При теснои элект 1)сма. нитнОЙ связи между фазами реактОра Величина его индуктивности для данного тока раВна 1,-, =.: 51-рь гдР 1 р - и.1:1 Рктивцость одной из обмоток трехфазного "е:.ктора при прочих разомкнутых (1 = А, В, С). Это, в свою очередь, способствует сглаживаниюпульсаций в токе 1 и, следовательо, ток 1, явЛЯется ПРаСтич"ОКИ ПОСТОЯННЫМО 1 этом разец по величине амплитуды фазных ТОКОВ 15, С,- Ц;. ., 115 ОТЕКаЮЩИХ ПО СтОРОЦаМ треугольника, т, е. раден амплитуде...

Номер патента: 610237

Опубликовано: 05.06.1978

Автор: Комбаров

МПК: H02J 3/24

Метки: динамической, повышения, устойчивости, энергосистемы

...фиксации опасности нарушения динамичес- щ кой устойчивости 1.Этот способ является наиболееблизким к изобретению.Недостатками известного способа являются ограничение отключаемого 1 о потребителя и трудности подбора нагрузки, допускающей по своей технологии и удобству такое отключение, величина мощности которой совпадала бы с расчетной для обеспечения устойчи вости. Целью изобретения является ограни- ение отключения потребителей,Указанная цель достигается тем, что момент фиксации опасности нарушения инамической устойчивости размыкают агруженный участок кольцевой распреелительной сети. При этом кольцевая еть распадается на две радиальные 2 линии или превращается в линию с односторонним пи приводит к понижению нап концевых нагрузках. Такое...

Номер патента: 590792

Опубликовано: 30.01.1978

Авторы: Егоров, Комбаров, Патрушев, Степанов

МПК: G08B 23/00

Метки: аварийной, контроле, многоточечном, объекта, сигнализации

...18, 19 ц 20, сигнальные лампы 21, тиристоры 22 и транзисторы 23. Устрой590792 Изд.172 Тираж 778 Заказ 3267/6 Подписное НПО Типография, пр. Сапунова, 2 ство питается от источника 24 постоянного напряжения,Работает устройство следующим образом.При отклонении параметра технологического процесса замыкается контакт 14 датчика, отрицательный полюс источника 24 через сигнальную лампу 21 и диод 16 подается на звуковой сигнализатор 4, который начинает подавать звуковой сигнал, и генератор 9, который запускается и вырабатывает импульсы отрицательной полярности и требуемой частоты, поступающие через резистор 18 на базу транзистора 23. Транзистор 23 начинает включаться и выключаться, при этом сигнальная лампа 21 периодически вспыхивает и...

Номер патента: 545844

Опубликовано: 05.02.1977

Авторы: Комбаров, Перминова, Фролова, Юрченко

МПК: F26B 13/30

Метки: сушки, формовых

...по своей технической сущности и достигаемому результату, которое со- ЗО держит все признаки известной установки и является ее усовершенствованием.Недостатком известной установки является ненадежность работы ,клапанов - цх заедание, вследствие значительных сцл трения возникающих при их перемещении.Цель изобретения - повышение надежности работы установки.Поставленная цель достигается тем, чтоподпружиненные клапаны, установленные в ячейках барабана, выполнены пз полимерного материала, обладающего в условиях сушки антифрикционнымц, ацтцкоррозцонпыми, протпвоударными и износостовк 11 ми свойствами, например цз поликарбонатчой смолы дифлон.На фцг. 1 схематцтески изображен участок барабана с клапаном; ца фцг. 2 - разрез Л - Л, фпг. 1.В...

Номер патента: 495642

Опубликовано: 15.12.1975

Авторы: Комбаров, Лопырев

МПК: G05B 11/01

Метки: следящая

...На чертеже представлена функциональнаясхема описываемой системы.Дающий сельсцн 1 соединен с двумя принимающими сельсцнамц 2 ц 3. Сельсцц 3 свя зан с объектом управления 4, соединенным свалом исполнительного двигателя посрсдством редуктора 5 с люфтом, а сельсцн 2 связан с валом исполнительного двигателя через приборный безлюфтовый редуктор 6.10 Сигнал оцп 1 бки, снимаемый с выходной обмоткц сельсцна 3, поступает на вход усилителя 7, усиленное напряжение поступает на вход усилителя мощности 8 и управляет исполнительным двигателем 9. Сигнал ошибки, 15 снимаемый с обмотки сельсцна 2 через фазочувствцтельный выпрямитель 10, последовательную дцфференццрующую цепочку 11 также поступает на вход усилителя 7 в качестве стабилизирующего...

Номер патента: 492307

Опубликовано: 25.11.1975

Авторы: Антипенко, Комбаров, Лубов, Рогов, Северюхин, Шлямович

МПК: B03D 1/14

Метки: контактирования, процессом, пульпы, реагентами, флотации, флотационной

...5Известно устройство для контактированняфлотационной пульпы с реагентами передпроцессом флотации, включаюшее корпус сзагрузочным и разгрузочными патрубками,импеллер и ловушку с регулирующим клапаном,Однако такое устройство не обеспечивает необходимого распределения реагентов ирегулирования плотности разгружаемой крупнозернистоР фракции. 1 ЬОтличительной особенностью описываемого устройства является наличие перемещаемого по высоте усеченногоперфорированного конуса, соединенчого с трубой для подачи флотационных реагентов и установленного в нижней части корпуса, что улучшаетраспределение и контактирование реагентовс крупнозернистой ракцией пульпы.На чертеже схематически представленоописываемое устройство с разрезом А-А. 25 ого стенками...

Номер патента: 486417

Опубликовано: 30.09.1975

Автор: Комбаров

МПК: H02J 3/24

Метки: динамической, одноцепных, повышения, устойчивости, электропередач

...относится к области эл может быть использов системах для повышени дачи электрической энерг соб повышения динами одноцепных электр опе емы малой мощности от дипений путем снижения еля.етения явгрузки. тр но я н и.ескойедач, сруп- мощедмет изобретения ени ляется ограни Это,достигается тем, что при появлении ризпаков нарушения динамической устойчиости производят экстренное отключение исочников реактивной мощности приемной ситемы с последующим их повторным вклюением. Изобретение энергетики и электрических дежности переИзвестен сп устойчивости питающих сис ных энергообь ности потребиЦелью изоб отключения на Этим достигается эффект отключения части потребителей за счет регулирующего эффекта нагрузки, связанного с дискретным сниженп. ем...

Номер патента: 471586

Опубликовано: 25.05.1975

Авторы: Комбаров, Лопырев

МПК: G06F 11/00

Метки: включения, приводов, резервного, следящих, усилителя

...устройство следующим образом.При появлении ошибки, превышающей допустимую (определяемую напряжением смещения транзистора 1) транзистор 1 закрываетсяи на входе элемента задержки появляется напряжение,Если неисправность привода такоходной вал привода не вращается, тчении заданной выдержки временивает реле 11 и включает резервныйотключая неисправный рабочий.При этом привод, если неисправность вызвана выходом из строя усилителя, будет нормально работать с резервным усилителем,Если ошибка превышает допустимую, новыходной вал привода разгоняется в нужнуюсторону, то на вход транзистора 2 подаетсяконтрольное напряжение такой фазы, что отЗаказ 2022/13ЦНИ Изд.727 И Государственного к по делам изобр Москва, Ж, РТираж 679митета Совета...

Номер патента: 454633

Опубликовано: 25.12.1974

Автор: Комбаров

МПК: H02J 3/24

Метки: динамической, повышения, синхронной, устойчивости, электропередач

...связанных с сохранением синхронной динамической устойчивости, производят экстренное отключение, например полнофазное, генераторов указанной части энергосистемы с последующим их повторным включением,Последовательность операций, обеспечивающих сохранение сичхронной динамической устойчивости таких электропередач, например, при коротких замыканиях на одной из ее параллельных цепей следующая. При отключении вследствие короткого замыкания одной из указанных цепей происходит резкое ослабление связи между генераторами отправной и приемной частей энергосистемы. Выполняе. Н. Комбаров(.( (,мое при этом кратковременное отключение генераторов приемной части энергосистемы обусловливает их ускорение и некоторое торможение генераторов отправной...

Номер патента: 406290

Опубликовано: 01.01.1973

Авторы: Баканова, Комбаров, Лопырев, Тарасов, Филиппов

МПК: H03D 3/02

Метки: выпрямитель, фазочувствительный

...резисторы 13, 14 нагрузки, фильтр 15 нижних частот.Устройство работает следующим образом. При напряжении сигнала, равном нулю, в ре.- зисторах 13 и 14 нагрузки протекают в отрицательный полупериод коллекторного питания равные по величине, но противоположные по редмет пзо ени рямитель, выполнено усилителя с транитанием переменным ого напряжения, приЦель достигается тем, что зистора и вторичной обмо форматора обоих плеч сое й через конденсатор,направлению токи, При этом выходное напряжение фазочуствительного выпрямителя равно нулю.Напряжение сигнала, подаваемое на вход со 5 вторичных обмоток входного трансформатора2, у одного плеча двухтактпой схемы совпадаег по фазе с напряжение питания, а у другого находится в...

Номер патента: 398925

Опубликовано: 01.01.1973

Авторы: Комбаров, Лопырев

МПК: G05B 23/02, G06F 11/20

Метки: включения, приводов, резервного, следящих, усилителя

...и 6. Выходы элементов 5 и 6 соединены со входами схем совпадения 2 и д. Выходы схем совпадения подаются на два входа логической схемы ИЛИ 7 и через схему задержки 8 соединены с реле 9 включения резервного усилителя.При появлении ошибки, превышающей допустимую, в завпсимости от знака ошибки на вход схемы совпадения 2 (или 3) подается напряжение. На другой вход схемы совпадения 2 подается напряжение с выхода логического элемента 1-1 Е 6, поэтому на выходе схемы совпадения 2 и элемента ИЛИ 7 появляется напряжение, и начинает работать схема задерккки 8. Если неисправность усилителя такова, что привод не вращается, то по истечении заданной выдержки времени сра398925 Предмет изобретен н я Составитель Т, ЛебедевТехред Е, Борисова Корректор В....

Номер патента: 267733

Опубликовано: 01.01.1970

Авторы: Комбаров, Крутелёв, Новиков, Филиппов

МПК: H02K 1/08

Метки: бесконтактный, постоянного, тахогенератор

...тахогенератор в поперечном разрезе; на фиг. 2 - то же в продольном разрезе,Ротор 1 тахогенератора представляет собой цилиндрический постоянный магнит с двумя прямоугольными пазами, параллельными оси.Постоянный магнит намагничен в направлении, перпендикулярном пазам. Статор содержит два полюса 2 и т, каждый из которых представляет собой полуцилиндр с двумя наружными выступами вдоль образующей, прилегающими к наружному цилиндрическому магнитопроводу 4, служащему корпусом тахо- генератора. Полюсы 2 и д имеют наконечники б, на которых размещены две катушки б и 7 обмотки якоря, соединенные последовательно.5 Полосы статора выполнены с отверстиями 8,имеющими форму цилиндрических усеченных секторов. Указанные отверстия обеспечивают...
