H02H — Схемы защиты электрических линий, машин и приборов

Номер патента: 205123

Опубликовано: 01.01.1967

Автор: Светличный

МПК: H02H 5/04, H02H 7/06

Метки: генераторов, защиты, синхронных

...защиты в генераторе.Контакт теплового релезаводится в цепь катушки электромагнита 2, установленного на верхнем конце вала генератора. Второй конец катушки подключен к валу генератора выше ротора. Над катушкой на корпусе генератора устанавливается закрепленный на гластине из немагнитного материала якорь электромагнита 3 с подвижными контактами 4. Контакты подвижной системы замыкают цепь отключения генсратора. Напряжение на валу генератора является весьма надежным источником питания, зависящим только от напряжений и токов статора и ротора. Оно сохраняется при потере возбуждения генератора и исчезает только при одновременном снятии напряжения с обмоток статора и ротора, однако совершенно ясно, что при снятии напряжения с обмотки статора...

Номер патента: 205124

Опубликовано: 01.01.1967

Авторы: Государственный, Исследованию, Семененко

МПК: H01F 27/34, H02H 7/04

Метки: 205124

...цепь и разряжается только через разрядное сопротивление.Предложенный шунт позволяет значите повысить искробезопасность питающей а ратурь:. льно ппаПредмет изобретен Шунт для искробезопасных трансформаторов, содержащий конденсатор и разрядное сопротивление, подключаемые к шунтируемой обмотке трансформатора, отличающийся тем, что, с целью устранения вторичного искрообразования, обусловленного собственным разрядом шунтирующего конденсатора, указанные конденсатор с разрядным сопротивлением подключены к шунтируемой обмотке через выпрямительный мост,ования тора.рядное ены в тояще- шунтиИзобретение относится к области создания искробезопасных индукционных аппаратов, служащих для питания цепей, расположенных в помещениях со взрывоопасными...

Номер патента: 205125

Опубликовано: 01.01.1967

Авторы: Калин, Петров, Столов

МПК: H02H 9/08, H02J 3/18

Метки: автоматической, дугогасящей, катушки, настройки, подмагничиванием, резонанс, сетью

...и поступает на усилитель постоянного тока (лампа 18), При замыкании контактов реле 5 анодное напряжение лампы 18 запоминается по вели чине запоминающим устройством (лампа 8 иконденсатор 19), а возникающий при этом на сопротивлении 20 импульсный сигнал усиливается через лампы 21 и 22 и подается на триггер и одновибратор, затем через схему совпа дения (триоды 28, 24 и 25) на интегрирующийусилитель и после усиления силовыми триодами 12 и И и магнитным усилителем 2 б посту.пает в обмотку подмагничивания 27 дугогася.щей катушки 14.25 При отрицательном импульсе на сопротивлении 20 триггер меняет свое устойчивое со.стояние и возбуждается одновибратор. При голожитсльном импульсе возбуждается только одновибратор,"о Если катушка была...

Номер патента: 205888

Опубликовано: 01.01.1967

Авторы: Зыков, Михайлов

МПК: H02H 9/04, H03F 3/04

Метки: выходной, каскад, усилительный

...подключены соответственно к отрицательному полюсу источника коллектор- ного напряжения и сопротивлению нагрузки. Такое включение защищает транзистор от перегрузок по току и повышает надежность схемы. 15Принципиальная электрическая схема описываемого выходного каскада изображена на чертеже.В рабочем режиме ток, проходящий через транзисторы 1 и 2, не превышает предельно 2 допустимого, В этом режиме сумма напряжений на туннельных диодах 3 и 4 и напряжения между базой и эмиттером транзисторов меньше напряжения стабилизации диодов б и б,Если ток превышаетвеличину, то туннельнынапряжение на нем скасумма напряжения на тпряжения между базойнапряжение стабилизапочти весь ток будет плитроп, а ток через травеличины, равной миннельного диода....

Номер патента: 205925

Опубликовано: 01.01.1967

Авторы: Гамлицка, Герценштейн, Гордон, Ивашкевич, Овечккн, Поль, Сидоров, Симонова

МПК: H02H 3/28, H02H 7/06

Метки: 205925

...образом. От резкого увеличения тока при коротком замыкании в защищаемом фидере во вторичных обмотках импульсных трансформаторов 4 и б наводится э.д.с, Вторичные обмотки трансформаторов соединяется таким образом, чтобы при коротком замыкании вне их защищаемой зоны э.д.с. были направлены навстречу одна другой. При этом обмотки реле б и 7 будут обесточены, При коротком замыкании внутри защищаемой 30- ны э.д.с. обоих трансформаторов будут складываться, через обмотки промежуточных реле б и 7 пройдет ток, достаточный для их срабатывания. Реле б при срабатывании замыкает цепь обмотки контактора 8, а также подключает свою обмотку на напряжение борт- сети. Ввиду того, что при коротком замыка нии в бортсети происходит глубокая посадка1 аказ 4...

Номер патента: 205935

Опубликовано: 01.01.1967

Авторы: Некрасов, Ситник, Харитонов

МПК: H02H 7/12, H02M 7/48

Метки: автономного, защиты, инвертора, параллельного, селективной

...устройств, выполненных согласно данному способу,В номинальном режиме импульсы задающего генератора 1 стабильной частоты чсрез ключ 2, логическую ячейку т и блок 4 управления поступают на управляющие переходы вентилей инвертора 5. При возникновении ко. роткого замыкания и опрокидывании инверто. ра на элемент памяти б поступает сигнал опрокидывания, благодаря чему ключ 2 переходит в состояние разомкнуто, а ключ 7 - в состояние замкнуто. При этом ня вход инвсртора после его повторного включения поступают импульсы от задающсго гснсраторя 8, частота которого выше частоты задающего 5 генератора 1 и в общем случае может подстраиваться сигналом управления датчика 9 напряжения инвертора.Нагрузка 10 может подключаться к выходу инвертора как...

Номер патента: 206689

Опубликовано: 01.01.1968

Авторы: Сезонов, Стальна, Шубенко

МПК: H02H 7/127

Метки: мостом, реверсивным, тиристорным, четырехплечевым

...б и 7 тока це проводят, так как вспомогательный преобразователь 8 не возбужден.Для изменения направления тока в нагрузке 9 в некоторый ицпгервал времени цеобходи мо подать управляющие сигналы на входы тирцсторов б и 7 и снять управляющие сигналы со входов тиристоров 3 и 4. Эта операция осуществлястся за счет применения дополнительного транзистора 10, выполняющего функции датчика тока открытого тиристора 3.При размыкании контакта 1 и замыкании контакта 2 разрывается цепь питания вспомогательного преобразователя 5, а вспомогательный преобразователь 8 постоянного тока возбуждается нс сразу, а только после прекращения тока через тиристоры 3 и 4 в момент запира ця тиристоров управляемого выпрямителя 11. Это объясняется тем, что при...

Номер патента: 206713

Опубликовано: 01.01.1968

Авторы: Бондарь, Йсесо, Кащаев, Пио, Яличин

МПК: G01R 27/04, H02H 3/16

Метки: изоляции, менного, оперативного, пере, цепи

...полностью отсутствует, если не считать назначительного (доли микроампера) тока, обусловленного обратным сопротивлением диодов 2 и 3, а также сопротивлением утечки конденсаторов 13 и 14.При замыкании металлическом или через переходное сопротивление 1 б или 1 б, конечной величины, одного из полюсов на землю, защита срабатывает, путь тока - е, 2, 4, а, б, д. В этот же полупериод несколько разряжаются емкости 14 и 17 через сопротивление 1 би выходную обмотку блока питания, так как полярности выходной обмотки и емкостей 14 и 17 включены согласно.В другой полупериод дозаряжаются емкости 14 и 17 по цепи д, а, б, е, а емкости 13 и 17, в это время несколько разряжаются через сопротивление 1 б,. Таким образом, в оба полу- периода через обмотку...

Номер патента: 206768

Опубликовано: 01.01.1968

Авторы: Трофимов, Шимко

МПК: B23K 9/06, B23K 9/095, H02H 3/08 ...

Метки: дуги, питания, сварочной, током

...быстродействующую защиту регулирующего транзистора от коротких замыканий, позволяет выбирать количество параллельно включенных транзисторов, исходя из рабочего режима без учета перегрузки в режиме короткого замыкания.11 а чертеже показана принципиальная схема устройства.Она состоит из источника питания сварочной цепи Е 1, регулирующего транзистора Тт, транзистора Т, делителя напряжения смещения Рг, Ъ и дугового промежутка ДП, У, - напряжение управляющего сигнала.Во входной цепи транзистора Т 2 действуете напряжения на Яе (напряжение сме) и напряжение на дуговом промежутпричем напряжение смещения, меньшее по величине, приложено минусом к базеТз, а напряжение иа дуговом промежутке минусом - к эмиттеру.Таким образом, транзистор Тз...

Номер патента: 207248

Опубликовано: 01.01.1968

Авторы: Кочубиевский, Новосибирский, Шугрин

МПК: H02H 3/20

Метки: защиты, перенапряжений, полярности, цепи, электрической, элементов

...электриений любой полярстабилигрон, отлиповьпддсния надежгабаритов защит- он подключен паэлемснтам через тво для защитыпи от перенапряждержащее диоды,тем, что, с цельющиты, уменьшенияойства, стабилитро к защищаемымпдй диодный мост Широко применяемое для защиты участков электрических схем включение стабилитронов параллельно защищаемому элементу (и кроме того, в ряде случаев для защиты от перенапряжений обеих полярностей встречно-последовательно между собой) приводит к установке большого количества дорогостоящих защитных элементов. Предлагаемое устройст во позволяет использовать для защиты любых элементов схемы независимо от их количества и знака перенапряжения один стабилитрон, включенный на выходе многоплечего диодного мостаЧисло...

Номер патента: 207281

Опубликовано: 01.01.1968

Авторы: Гурьев, Кулаков

МПК: H02H 7/18, H02J 13/00

Метки: защиты, источников, неисправиостях, сигнализации, электроэнергии

...реле Рг, и его контакты размыкаются. При этом снимается переменное напряжение со всех стабилизаторов.Усгройство сигнализации нсисправностей состоит из транзисторных ключей ТК ТК, ТКз, ТК в коллекторную цепь которых включены лампы Л Л Л., Л., сигнализирующие о неисправностях соответствуощих стабилизаторов. На входе транзисторных ключей подсоединены логические схемы Й, О, и., Й. Число входов схемы И соответствует числу стабилизаторов блока электропитания, Один из входов схемы 11 соединен с ьыходом нормирующего каскада соответствуощего стабилизатора напряжения. Остальные входы схемы И соединены с выходами других транзисторных ключей. Зтим достигается блокировка (запрет) срабатывания транзисторных ключей при срабатывании одного из...

Номер патента: 207965

Опубликовано: 01.01.1968

Авторы: Быков, Овласюк, Сухопрудский, Трифонов

МПК: B60M 3/00, H02H 7/26, H02J 13/00 ...

Метки: защиты, фидером

...довключения ПМО. При срабатывании ПМО емкости С, и С, разряжаются и запирают триоды Т, и Тсобирается логическая схема Из,емкость С, начинает заряжаться, выходнойпотенциал схемы не меняется. При завершении разряда хотя бы одной из емкостей С, илиС, на выходе схемы И появляется положительный потенциал, С, разряжается и на выходе схемы, возникает отрицательный потенциал, выдающий команду на повторное включение фидера. При успешном АПВ схема возвращается в первоначальное состояние,При наличии команды защиты на фидере,повторно срабатывает защита, С, успевает зарядиться, а С - не успевает, так как постоянная времени заряда С на три порядкабольше, чем С, и значительно превышаетвремя от срабатывания защиты до включения11 МО, Поэтому при...

Номер патента: 208007

Опубликовано: 01.01.1968

Автор: Гарнакер

МПК: H02H 7/12, H03D 7/02

Метки: диодасмесителя, защиты, кристаллического

...заземлен, а друпь строоирования. Это позволснизить потери полезной мощс тем обеспечить требуемуюля.е дана схе о ем, по иод, гой яет оа 1 ма предлагаемог уст ой секции 1 водникового риомИзвестны у смесителя от вующих, нап лючателей. Такие устро ред смесител таких устрой ной мощности Предлагаеь что в нем по ходу сигнала один электр включен в це существенно сти и вместе щиту смесите На чертежроиства. Оно состоит из волново сталла 2 смесителя, полупмутируемого диода 3, схемы 4 его управления и подстроечного поршня 5. В режиме приема кристалл находится в пучности поля. В режиме передачи при подаче напряжения смещения и сигнала модулятора передатчика на диод кристалл смесителя перемещается в узел поля, чем достигается требуемая развязка....

Номер патента: 208091

Опубликовано: 01.01.1968

МПК: H02H 7/12

Метки: абдулаев, аскеров, барановский, глазштейназербайджанский, институт, научно-исследовательский, промышленности, электротехнической

...короткого замыкания, которое поступает на сравнивающее устройство 2. При достижении мгновенного значения тока заданной величины сравнивающее устройство 2 опрокидывается, посылая при этом импульс на управляемый вентиль 3 ждущей системы 4, при срабатывании которой импульс со вторичной обмотки б трансформатора подается на входы управляемых вентилей б накопительной системы, а падение напряжения на сопротивлении 7 используется для запирания цепей управления. Конденсатор 8 в ждущей системе служит для уве.5 личения длительности выдаваемого импульса.При отпирании управляемых вентилей б на.копительной системы происходит колебательный разряд конденсаторов 9 через датчик тока 1, дроссель 10, место короткого замыкания 10 и неуправляемые вентили 11,...

Номер патента: 208092

Опубликовано: 01.01.1968

Автор: Алимов

МПК: H02H 3/42

Метки: 208092

...блокировками, содержащие орган направления мощности обратной последовательности, дистанционный орган, органы временной памяти и блок совпадения.В ранее известных устройствах для направленной фильтровой защиты селективность работы защиты обеспечивалась, например, за счет введения дополнительного блокирующего 10 дистанционного органа, запускающего передатчик при трехфазных коротких замыканиях.Предлагаемое устройство отличается от известных применением элемента запрета, 15 включенного между органом временной памяти и схемой сравнения и осуществляющего возврат органа временной памяти при появлении сигнала блокирующей частоты. Такое выполнение устройства позволяет обеспечить 20 селективность защиты и упростить его схему,прета, схемы 8...

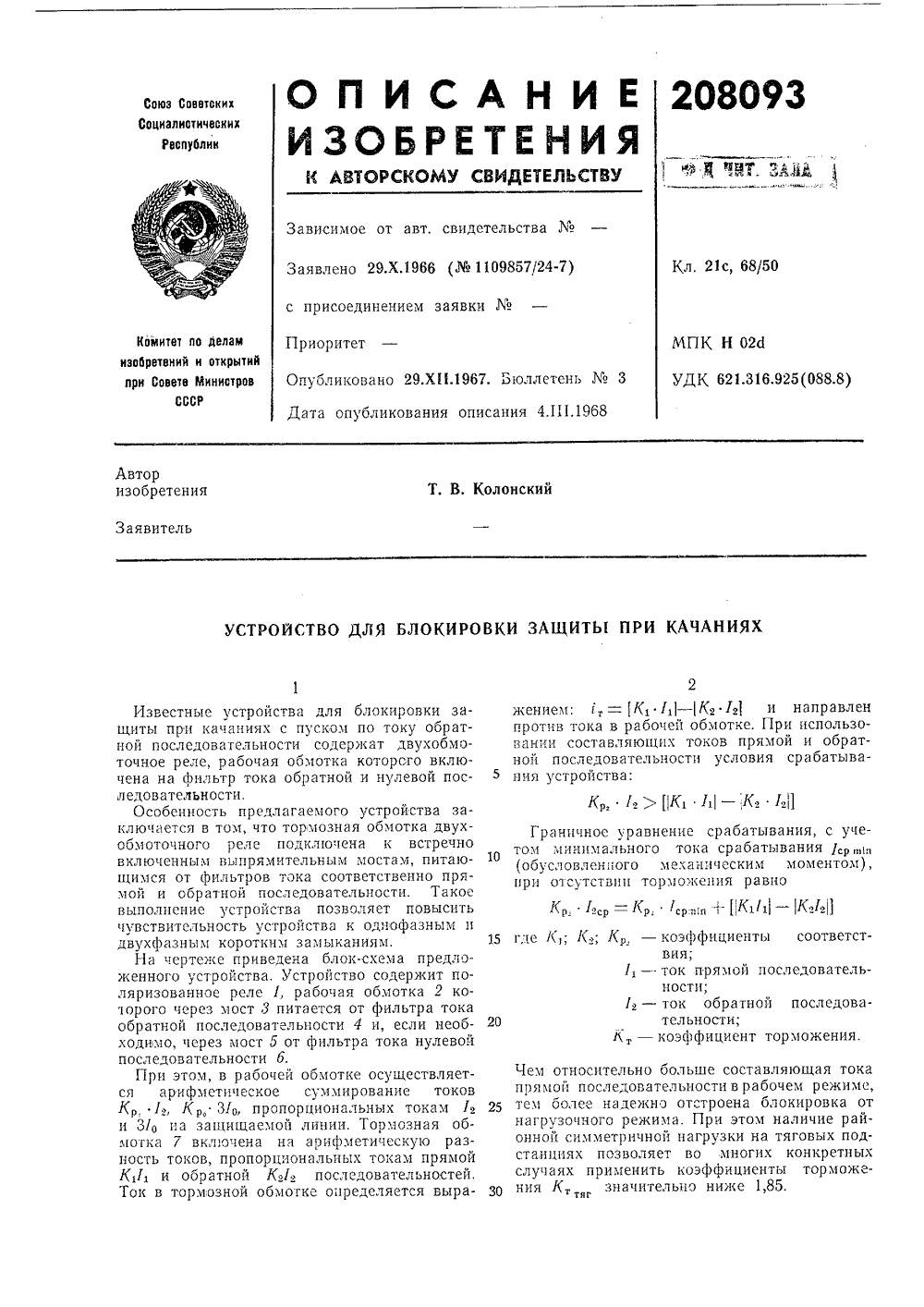

Номер патента: 208093

Опубликовано: 01.01.1968

Автор: Колонский

МПК: H02H 11/00

Метки: 208093

...Такое выполнение устройства позволяет повысить чувствительность устройства к однофазным и двухфазным коротким замыканиям.На чертеже приведена блок-схема предложенного устройства, Устройство содержит поляризованное реле 1, рабочая обмотка 2 которого через мост 3 питается от фильтра тока обратной последовательности 4 и, если необходимо, через мост 5 от фильтра тока нулевой последовательности б.При этом, в рабочей обмотке осуществляется арифметическое суммирование токов Кр, 1 в, Кр, 31 с, пропорциональных токам 1. и 310 па защищаемой линии, Тормозная обмотка 7 включена на арифметическую разность токов, пропорциональных токам прямой КА и обратной Кв 1 последовательностей, Ток в тормозной обмотке определяется выраК 1 К, 1, - К,....

Номер патента: 208095

Опубликовано: 01.01.1968

Авторы: Пироженко, Флидермойз

МПК: H02H 7/12

Метки: выпрямительной, защиты, полупроводниковой, установки

...е. на й/Ж, позволяет отключать установку до дос. тижения током величины короткого замыкания.Предлагаемое устройство для защиты полупроводниковой выпрямительной установки отличается от известных тем, что последователь но с отключающей катушкой быстродействующего автоматического выключателя включен тиристор, управляющий переход которого через КС-цепочку подключен к делителю напряжения, включенному параллельно реактору. Это позволяет увеличить токоограничение устройства и его быстродействие,На чертеже показана принципиальная электрическая схема устройства.Реактор 1 служит датчиком аварийной величины скорости нарастания тока и включен5 последовательно с нагрузкой 2. Параллельнореактору включен потенциометр 3, с помощьюкоторого...

Номер патента: 208104

Опубликовано: 01.01.1968

Автор: Ивашин

МПК: H02H 7/12

Метки: вентилей, включенных, выпрямителя, индикации, несрабатывания, параллельно

...пполнении и надежно в работе.На чертеже представлена принципиаэлектрическая схема предлагаемого уства. диоды Дт, Дв, Дз 1 Яепи Уст - Д 1, Фсз - Дз Цсз - Дз включены параллельно.При нормальной работе выпрямителя всемагнитопроводы перемагничиваются одновременно и на сигнальных обмотках также одновременно индуктируются одинаковые напряжения Уст, Усз, ОсзВ этом случае схема находится в состоянииэлектрического равновесия, по выходным об моткам ток не течет и на диодах Дт, Дз, Дзне выделяется никаких напряжений.При несрабатывании одного из параллельно включенных вентилей, например вентиля Вз, магнитопровод датчика М 2 не будет пере магничиваться и на обмотке Юсз не будетиндуктироваться напряжение Усе. Напряжение Уст, Осз с обмоток...

Номер патента: 208105

Опубликовано: 01.01.1968

Авторы: Кругл, Твердин

МПК: H02H 7/10

Метки: делитель, индукционный

...са, в нем приме параллельно никовых венод из ферровключенньи ой из паралтем, что, с уменьшения нен единый инципиальная На каждый евого магни 2 (состоящая я последова Известные устройства для автоматического выравнивания токов параллельно включенных вентилей или цепочек вентилей содержат магнитопровод из ферромагнитного материала и обмотки, каждая из которых включена последовательно с одной из параллельных цепочек, Однако все известные делители получаются громоздкими или требуют подбора вентилей по прямому падению напряжения. Особенность предлагаемого делителя тока заключается в том, что в нем применен единый магнитопровод с числом стержней, соответствующим числу параллельно работающих цепочек вентилей. Магнитопровод выполнен...

Номер патента: 208763

Опубликовано: 01.01.1968

Автор: Подзин

МПК: H02H 7/20, H03F 3/18

Метки: входной, защиты, перегрузок, усилитель, устройством, цепи

...ограничительное сопротивление. Это позволяет упростить схему и исключить прохождение тока сигнала при пе регрузке через источник питания.На чертеже изображена схема описываемого усилителя.Диод 1 подсоединен к выводам базы и эмиттера входного транзистора 2, а полупро водниковый стабилитрон 3 - параллельно эмиттерной нагрузке 4 транзистора 2, В цепь базы транзистора 2 последовательно с источником сигнала включено ограничительное сопротивление 5.Ограничение положительной полуволны переменного напряжения осуществляется за счет ограничительного сопротивления 5, диода 1 и полупроводникового стабилитрона 3, а ограничение отрицательной полуволны - за счет ограничительного сопротивления 5, перехода база - эмиттер и полупроводникового...

Номер патента: 208771

Опубликовано: 01.01.1968

Автор: Аксенов

МПК: H02H 7/10, H02M 7/217

Метки: выпрямитель, генераторных, ламп, питания, сеток, стабилизированный, экранирующих

...5 этого усилителя подключена к выходу выпрямителя 2, а дополнительная управляющая обмотка б питается через резистор 7 и цепочку, образованную диодом 8 и резистором 9, от выпрямителя 10 анодного напряжения генераторных ламп. Обмотка 5 зашунтирована транзистором 11, база которого 5 подключена к одному из концов обмотки б вточке ее соединения с цепочкой из диода 8 и резистора 9.В нормальном режиме работы усилитель 4находится в состоянии насыщения, создавае- О мом токами через согласно включенные обмотки 5 и б, и на выпрямитель 2 подается полное напряжение питания. При изменении величины тока в цепи экранирующих сеток ламп изменение выходного напряжения выпрями теля 2 компенсируется изменением сопротивления усилителя 4, зависящим от...

Номер патента: 208807

Опубликовано: 01.01.1968

Авторы: Кейн, Трефилов

МПК: H02H 3/087

Метки: защиты, линии, постоянного

...на сетке тиратро 10 на 2 нулевой потенциал и через него течет токзащищаемой линии. Тиратроны 1 и б запертыотрицательными смещениями на сетках, Смещение на сетку тиратрона 1 подается от источника 10 через сопротивление 11, а на сетку15 тиратрона б - через сопротивление 12.При возрастании тока в линии увеличивается падение напряжения в датчике б. Сигналс датчика через сопротивления 7 и 13 подаетсяна тиратрон б. При достижении определенно 20 го уровня сигнала тиратрон б открывается,Постоянная составляющая анодного тока тиратрона б протекает по цепи 7, б, 8, 14. С сопротивления 8 снимается постоянный запирающий сигнал на сетку тирагрона 2, но этот25 тиратрон открыт и не управляется сеточнымнапряжением. Одновременно при...

Номер патента: 208808

Опубликовано: 01.01.1968

Авторы: Подобедов, Сперанский

МПК: H02H 7/122

Метки: защиты, инвертора, тиристорного

...и катодную группы инверторного моста. Диоды Л отсекают напряжение, приложенное к тиристорам в прямом направлении, и пропускают в первичные обмотки трансформаторов 2 только отрицательные выбросы напряжения. Сопротивления 4 предназначены для ограничения токов через первичные обмотки трансформатора. Диоды б гасят электромагнитную энергию трансформаторов, накопленную во время протекания через них тока. Трансформаторы 2 развязывают электрические цепи и дифференцируют выоросы ооратного напряжения.Ячейки расширения выбросов обратного напряжения состоят из триодов б - 9. Триоды б и 7 предназначены для разряда конденсаторов 10, составляющих с сопротивлениями 11 Р - С цепочки, причем время заряда конденсаторов 10 до величины опорного...

Номер патента: 209574

Опубликовано: 01.01.1968

Авторы: Ашкинази, Вейс, Морозов, Чаусов

МПК: H02H 7/12, H02H 9/04

Метки: защиты, последовательно, соединенных

...промышленности и может быть применено в полупроводниковых преобразовательных схемах, например однополупериодных однофазных мостовых схемах выпрямления и т,д, 5Существующая защита, полупроводниковых диодов в выпрямительных цепях от коммутационных перенапряжений, например КС-цепочками, шунтирующими каждый диод, обла. дает рядом нвдостатков: увеличиваются га п бариты и стоимость установок, снижается к. п. д. и их надежность.В основу предлагаемого способа положена зависимость времени восстановления от,времени жизни неосновных,носителей заряда (тр). За время, пропорциональное времени жйзни неосновных носителей заряда, в диоде сохраняется обратный ток, обусловленный накоплением зарядом неосновных носителей, после чего происходит...

Номер патента: 210238

Опубликовано: 01.01.1968

Автор: Лысенко

МПК: H02H 7/09

Метки: гидроагрегатов, защиты, обратной, последовательности, токов

...из трех стабилитронов.Входное напряжение на орган 4 с интегрально-зависимой выдержкой времени подается от выпрямительного моста 17 со сглаживающим конденсатором 29 и балластным сопротивлением 30.Положение контактов реле 2 б, 27, 28, 31 и 32 на схеме соответствует нормальному режиму работы, когда составляющие обратной последовательности отсутствуют, сигнальный и пусковой органы не действуют и реле 2 б, 27, 28, 31 и 32 обесточены.В таком нормальном состоянии интегрирующий конденсатор 33 заряжен через сопротивление 34 до напряжения, определяемого потенциометром 35, причем диоды 3 б и 37 открыты, Магнитоэлектрическое реле, шунтированное демпфирующим сопротивлением 38, тормозится током, протекающим через сопротивление 39. Диод 40 при этом...

Номер патента: 210239

Опубликовано: 01.01.1968

Автор: Березовский

МПК: H01H 71/28, H02H 9/04

Метки: реле, трехфазное

...а контакт ПР, реле ПР замыкает цепь реле ЗВ с контактом ЭВ. Тормозная обмотка Т реле ПР соединена через полупроводниковый выпрямитель В с частотным фильтром, содержащим емкость С и дроссель Др,В режиме трехфазного короткого замыкания ток в рабочей обмотке Р двухобмоточного реле ПР с контактом 77 Р, изменяется пропорционально напряжению поврежденных фаз, а ток в тормозной обмотке Т практически отсутствует, так как на выходе выпрямительного устройства ВУ имеет существенную величину только шестая гармоника. В режиме двухфазного короткого замыкания в зависимости от величины напряжения между поврежденными фазами напряжение на входе ВУ изменяется от трехфазного, эксплуатационного до двухфазного, уменьшенного вуз2раз по сравнению с...

Номер патента: 210926

Опубликовано: 01.01.1968

МПК: H02H 7/09

Метки: 210926

...- в первую фазу стервого статора, а вторые и третьи обмотки обоих тра 1 норорматоров - в соответствующие фазы первого и второго статоров.На чертеже приведена принципиальная электрическая схема описываемого устройства.Первичные обмотки У Кв, К, двух трансфарматоров тока Тр, и Тр, выключены последовательно в фазы статора испытуемого электродвигателя особым образом; обмотка У 1 трансформатора Трвключена в первую фазу Тф второго статора Сто, йт, трансформатора Тр., - в первую фазу Уф первого статора Ста вторые и третьи обмотки Ус и Кв обоих трансформаторов - в соответствующие фазы статоров Ст, и Сгв Вторичные обмотки Т, трансформатороввключены между базой и эмиттером транзисторов ПП, и ППв. Конденсаторы СС и диоды Д, и Д, введенные в...

Номер патента: 211623

Опубликовано: 01.01.1968

Авторы: Ленинградский, Принц

МПК: H02H 3/08, H03K 17/80

Метки: бесконтактный, датчик

...с этими оомотками включены коллекторная В к и Ю о базовая обмотки на сердечнике Фв с прямоугольной петлей гистерезиса, которые осуществляют отрицательную5обратную связь по току. Генерация в автогенераторе возникает только в том случае, еслиотрицательная обратная связь ничтожна,т. е. когда сердечник Фт находится на пологом участке петли гистерезиса. При достижении рабочей точкой сердечника Фт крутогоучастка петли гистерезиса отрицательная обратная связь резко возрастает, и генерациясрывается. Генерация вновь появляется только после, выхода рабочей точки сердечникаФ на пологий участок,Регулируя исходное положение рабочейточки сердечника Ф, на пологом участке,можно регулировать величину коллекторноготока, при котором эта рабочая точка дости...

Номер патента: 213150

Опубликовано: 01.01.1968

Авторы: Николаева, Попов, Соколова, Чувашский, Энергетический

МПК: H02H 3/16, H02H 3/38

Метки: 213150

...чувствительного триггера на транзисторах Тз и Т 4, служащего для блокировки рабочего при внешних замыканиях на землю, прогсходящих в любой момент времени. Устойчивые и временноустойчивые состояния триггеров обеспечивают автоматический возврат схемы,Г 1 ри появлении внешнего повреждения от фазочувствительной схемы в цепь базы нормально открытого транзистора Ть блокирующего триггера через диод До поступает полокитсльный сигнал, вызывающий его закрытие и временное открытие нормально закрытого транзистора Т, через сопротивления Р и Р .В условиях открытого состояния транзистора Т 4 блокируется рабочий триггер: никакие последующие изменсния знака импульса на ,входе исполнительного элемента не могут вызвать его срабатывания: при попытке...
