Гурьянов

Номер патента: 1029890

Опубликовано: 23.07.1983

Авторы: Гурьянов, Кравченко, Куцеев, Пилюк

МПК: A01F 12/30

Метки: вороха, зернового, сепаратор

...1 в процессе работы сепаратора опоры ведомого вала 6 закреплены с возможностью смещения в продольном направлении устройства и подпружинены (не показано).Сепаратор зернового вороха работает следующим образом.Скошенная масса подается на рабочую бесконечную поверхность 1, Планками 3 скошенная масса транспортируется над емкостью 7 и далее укладывается в валок. Звездообразные приводные элементы 4, охватываемые цепями 2 бесконечной поверхности 1, вызывают ее колебание, что приводит к периодическому встряхиванию транспортируемой массы и интенсифицирует процесс сепарации находящихся в массе свободных семян (зерен).При переходе с уборки одной культуры на уборку другой, при изменении влажности и степени созревания каждой культуры регулируют...

Номер патента: 1029335

Опубликовано: 15.07.1983

Авторы: Гурьянов, Макаров, Попов, Чебурахин

МПК: H02K 3/28

Метки: обмотка, совмещенная, статора, трехфазно-однофазная

...= 13,67; обмоточные коэффи.циенты равны: для полюсности р, =1 - К ,= = 0,895 и для полюсности р =б - К, = 0,667.По сравнению с обмоткой по прототипу, выполненной двухслойной в 36 пазах с шагом у = 15 и имеющей К , = 0,924 и Ко = 0,667, предлагаемая обмотка имеет в 15/13,67=1,1 раза меньший расход меди и в (15/13,67 (0,895/0,924) = 1,06 раза более эффективна.Предлагаемая обмотка имеет в группе две катушки, а двухслойная обмотка по прототипу - три катушки, следовательно, упрощается изготовление предлагаемой обмотки и повышается производительность труда при ее изготовлении. Кроме того, предлагаемая имеет меньший расход изоляции на междуслойные прокладки в пазах и лобовых частях. Она может применяться, например,на статоре асинхронных и...

Номер патента: 1029334

Опубликовано: 15.07.1983

Авторы: Гурьянов, Макаров, Попов, Чебурахин

МПК: H02K 3/28

Метки: обмотка, совмещенная, статорная, трехфазно-однофазная

...групп выведены из цепи для полюсности и номера групп фаз чередуются с интервалом в четыре группы, где т - полюсное деление для полюсности Р 2.Однако такая обмотка выполняется двухслойной и имеет большие вылеты лобовых частей, что увеличивает расход меди на обмотку.Цель изобретения - упрощение конструкции и изготовления, снижение расхода меди и изоляции путем уменьшения числа катушек в группе и выполнения обмотки одно-двухслойной. Указанная цель достигается тем, что каждая группа выполнена из двух катушек с шагами по пазам у, =14 и 12, в одной ветви фазы включены последовательно, внутренние катушки первой и второй групп, наружные - первой н встречно включенной восьмой, в другой ветви - встречно включенные внутренние катушки восьмой...

Номер патента: 1024904

Опубликовано: 23.06.1983

Авторы: Гурьянов, Козюминский, Мищенко, Терешко

МПК: G06F 7/38

Метки: арифметико-логическое, двоично-десятичное, накапливающего, типа

...при этом каждый .элемент памяти содержит триггер и элемент задержки, вход которого подключен к входу элемента памяти, выход элемента задержки подключен к счетному входу триггера, выход которого подключен к выходу элемента памяти, выход блока коррекции каждой тетрады разрядов устройства подключен к пер" вым входам элементов ИЛИ данной тет" рады устройства, второй вход первого элемента ИЛИ данной .тетрады разрядов устройства подключен к выходу пере 1 носа из первого разряда данной тет" рады разрядов устройства, выход пер",вого элемента ИЛИ данной тетрадыразрядов устройства соединен с вхо" . дом переноса во второй разряд данСхема предлагаемого устройства 45 реализует 16 логических операций над кодами А и В, операцию, арифметичес"...

Номер патента: 1024747

Опубликовано: 23.06.1983

Авторы: Гурьянов, Золотаренко, Чайковский, Черняк, Щербань

МПК: G01K 7/16

Метки: сопротивления, термометр

...термометры сопротивлений,содержащие керамический каркас с размещенной на нем цилиндрической право"лочной спиралью (1.Эти термометры .,характеризуютсязначительной термической инерционностью, обусловЛенной наличием нозду ха в свободном пространстве спирали.Известен также термометр сопротивления, выполненный в виде плоскойспирали из термочувствительной проволоки в изоляции, нитки которой скреп"15лены заполнителем (2.Недостатком известного термометрасопротивления является разброс термомвтрических характеристик датчиковпри их массовом производстве, обусловленный разбросом температурногокоэффициента сопротивления термочувствительной проволоки и приводящийк снижению точности измерений при использовании усредненных градуиойоч- р 5ных...

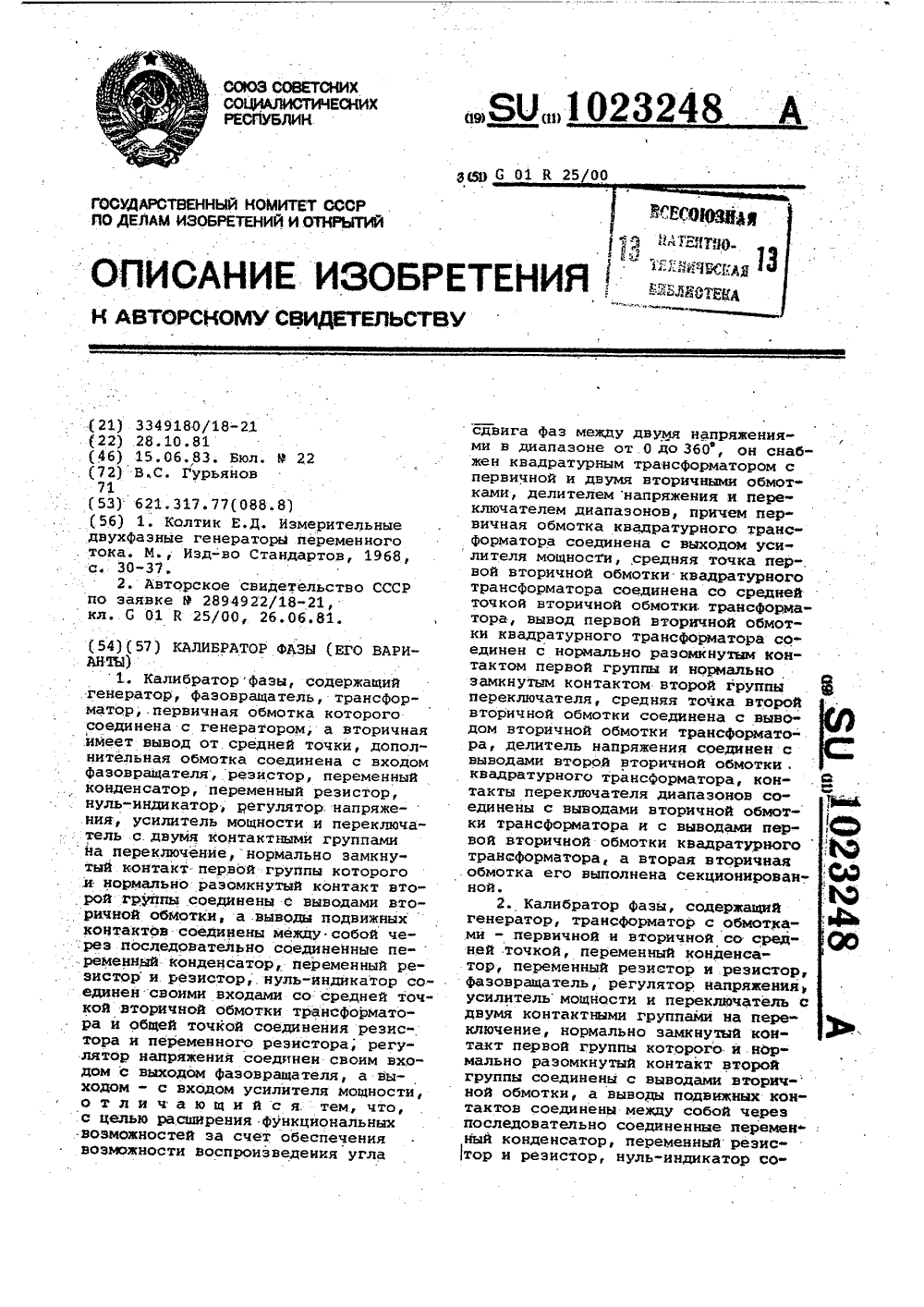

Номер патента: 1023248

Опубликовано: 15.06.1983

Автор: Гурьянов

МПК: G01R 25/00

Метки: варианты, его, калибратор, фазы

...соединены с выводами вторичной обмотки.трансформато 20ра и с выводами первой вторичной об"мотки квадратурного трансформатора,,а вторая вторичная обмотка его выполнена секционированной.25Согласно второму варианту калибратор Фазы, содержащий генератор, трансформатор с обмотками- первичной и вторичной со средней точкой, переменный конденсатор, 33 переменный резистор и резистор, Фа . зовращатель, регулятор напряжения, усилитель мощности и переключатель с двумя контактнымигруппами на переключение, нормально замкнутый контакт первой группы которого и З нормальной разомкнутый контакт второй группы соединены с выводамивторичной обмотки, а Выводы подвижных контактов соединены между собой через последовательно соединенные 46 переменный...

Номер патента: 1022804

Опубликовано: 15.06.1983

Авторы: Агапов, Герасимов, Гурьянов, Иконников, Скорняков, Фонкин

МПК: B24B 21/00

Метки: головка, ленточно-шлифовальная

...достаточную равномерность снимаемого с изделия припуска по всей длине обрабатываемой поверхности из-за непостоянства силы прижима инструмента к изделию, вследствие чего станки, оснащенные такими головками, имеют невысокое качество обработки и производительность.Цель изобретения - повышение производительности и качества обработки профильных поверхностей длинномерных деталей за счет уменьшения неравномерности снимаемого припуска,Поставленная цель достигается тем, что контактный и холостой ролики расположены в противоположных вершинах четырехугольника на общем штоке, установленном с возможностью самоустанавливающего перемещения относительно основания в плоскости движения шлифовальной ленты в направлении оси штока. На фиг, 1...

Номер патента: 1022151

Опубликовано: 07.06.1983

Авторы: Витер, Гурьянов, Кравченко, Мищенко, Рылеев

МПК: G06F 7/06

Метки: выделения, двоичного, единиц, кода, последовательного, разрядного

...единиц соединен с первым входом 45второго элемента И 1-го блока выделения единиц, выход которого соединен с.единичным входом соответствующего триг-,гера регистра, каждый блок выделения единиц ,содержит элемейт НЕ, причем первый вход 5 Оэлемента ИЛИ 1-го блока выделения еди.ниц, кпоме певвого, соединен с выходомэлемента ИЛИ ( -1)-го бпока выделенйяединиц и через соответствующий элемейтНЕ с вторым входом втрого элемента И4 551 го блока выделения единиц, первый,вход элемента ИЛИ первого блока выделения единиц соединен с входом параши"вания разрядности.устройства и через соответствующий элемент НЕ с вторымвходом второго элемента И 1-го блокавыделения единйц - с тактовым входомустройства,.выход и второй вход первогоэлемента И-го блока...

Номер патента: 1017373

Опубликовано: 15.05.1983

Авторы: Адамов, Гурьянов, Ситницкий, Ткаченко

МПК: B01D 46/02

Метки: рукавный, фильтрующий, элемент

...предлагаемому является рукавный фильтрующий элемент, включающий каркас, выполнейный из шарнирно соединенных по оси секций и обтянутый Фильтрующей тканью 21.Цель изобретения - обеспечение удобства транспортировки и монтажа фильтрующего элемента, увеличение долговечности Фильтрующей ткани, повышение степени регенерации.Поставленная цель достигается тем, что Фильтрующий элемент, включающий, каркас, выполненный из шарнирно соеди-З 0 ненных по оси секций и обтянутый фильтрующей тканю, секции снабжены шарнирно соединенными звеньями, включающими опорные и упругие кольца, при этом упругие кольца размещены на наружной поверхности фильтрующей ткани.На Фиг. 1 представлен участок длины рукавного фильтрующего элемента растянутое положение рабочее );...

Номер патента: 1014707

Опубликовано: 30.04.1983

Авторы: Гурьянов, Жданов, Иконников, Клепцов, Лузьянин, Фокин

МПК: B27C 1/04

Метки: клина, лыж, среднего, станок, фрезерный

...с неподвижной фрезернойголовкой 2,Недостатком известного станкаявляется низкая производительность 25и невысокое качество обработки среднего клина лыж,Цель изобретения - повышение производительности и качества обработки.Укаэанная цель достигается тем,что узел фрезерования снабжен фрезерной головкой, которая установленана станине с возможностью возвратнопоступательного переМещения и снабжена приводом.На фиг. 1 изображен станок, общийвид, на фиг. 2 - то же, вид сверху.Станок включает станину 1, на которой установлены с помощью хоботов2 неподвижная 3 и подвижная 4 фрезерные головки. Головка 4 снабжена пневмоцилиндром 5 привода, обеспечивающимголовке возвратно-поступательное пе"ремещение в горизонтальной плоскости перпендикулярно...

Номер патента: 1011153

Опубликовано: 15.04.1983

Авторы: Алексеев, Аюпова, Гурьянов, Ефремов, Михайлов, Москальцев, Плясунов, Смолин, Тремасов, Шкриптан

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...колонны 1, пульса- тора 2, сообщенного с источником постоянного перепада давления 3 и связанного со средней частью экстракционной колонны 1 пульсопроводом 4 и с дополнительной емкостью 5, емкостей 6 и 7, связанных с нижней и с ,верхней отстойными зонами экстракционной колонны 1,Пульсационный экстрактор работаеследующим, образом,Подающиеся в экстракционную колонну 1 тяжелая и легкая фазы движутся противотоком. На противоточноедвижение Фаз. накладывается возвратнопоступательное пульсационное движение,которое создается при помощи пульсатора 2, который поочередно соединяетсреднюю часть экстракционной колонны 1 и дополнительную емкость 5 свсасывающим и нагнетающим патрубкамиисточника постоянного перепада давления 3, Первую половину...

Номер патента: 1003955

Опубликовано: 15.03.1983

Авторы: Григорьев, Гурьянов, Егоров, Завьялова, Лукин, Плешаков, Поликарпов, Хайбуллин

МПК: B21C 37/06

Метки: особотонкостенных, прямошовных, труб, формовки

...двумя противоположно расположенными Т-образными сквозными радиуснымипазами 6, в которых установлены свозможностью перемещения и Фиксациисухари 7, связанные пальцами 8 с самоустанавливающимися кромкодержателя,"ми и скобами 10 с цапфами 11 на боковых стенках, В корпусе устройства . Ыс возможностью вертикального перемещения и взаимодействия с цапфамискоб установлен прижимной клин 12,выполненный из двух планок, жестко соединенных между собой стяжкой 13. На. стяжке 13 размещены стойки 14, связанные с винтом 2 и гайкой 15, Для фиксации фильерной втулки от поворота в процессе работы в корпусе укреплен винт 16, а для Фиксации от осевого перемещения служат шай". бы 17.Устройство работает следующим образом.Фильерную втулку настраивают в...

Номер патента: 1000208

Опубликовано: 28.02.1983

Авторы: Аникин, Гурьянов

МПК: B23P 1/04

Метки: резки, электрохимической

...предлагаемый способ,общий вид.Устройство содержит катод в видедвух дисков 1 и 2, размещенных соосно с возможностью сближения и враще. ния во взаимно противоположные стороны для стабилизации толщины струи в процессе обработки. Для обеспечения подвода электролита в диске 2 выполнены каналы 3 и 4, а для уменьшения рассеивания электрического поля с целью снижения завала кромок реза с наружной стороны к дискам прикреплены диэлектрические накладки 5 с диаметром, превышающим диаметрдисков.Устройство работает следующим образомПредварительно диски 1 и 2 устанавливают с зазором, необходимым для прорезания пазов определенной ширины, затем сообщают дискам 1 и 2 ,вращательное движение, подают электролит по каналам 3 и 4 диска 2...

Номер патента: 999126

Опубликовано: 23.02.1983

Авторы: Айнбунд, Вилькин, Гурьянов

МПК: H01J 29/86

Метки: вакуумного, оболочки, прибора, соединения, узел, частей

...дФланца 3 не равны, например, 3) ДПри этом разность этих диаметровбольше зазора О между цилиндрическими поверхностями сопрягаемых фланцевпо крайней мере на удвоенное значение проекцииизлучения 9 на периФерийную плоскую поверхность фланца2, т.е, 3- Й 71 (Ь-Ьд)+21В случае использования лазернойсварки в вакууме в процессе изготовления ЭВП при зазорах более 0,1 ммпроведение сварки очень затруднительно и велико газоотделение, причем вслучае зазоров 0,2 мм и более заварка ЭВП в вакууме с сохранением егопараметров практически невозможна. Было также показано, что при зазорах по цилиндрическим поверхностям менее 0,2 им часто наблюдается заклинивание в процессе сопряжения фланцев, что затрудняет или вообще не допускает проведение...

Номер патента: 997896

Опубликовано: 23.02.1983

Авторы: Гурьянов, Поликарпов, Хайбуллин

МПК: B21C 37/08

Метки: особотонкостенных, прямошовных, сварки, труб, формовки

...фильеры выполнена с кольцевой проточкой О на торце.обращенном к заходной части, анаименьший виток пружины размещен 20в проточке,Внутри фильеры установлена штанга11 с внутренней калибрующей втулкой12 и сварочной пятой 13, соединеннойшарнирно со штоком.гидроцилиндра не 21;показан).В пазу калибрующей части фильерыперед точкой сварки установлен прижимной ролик 14, предназначенный дляприжатия кромок свариваемой ленты ввертикальной плоскости.Устройство дляформовки и сваркипрямошовных особотонкостенных трубработает следующим образом.В исходное положение давление жидкости в гидроцилиндре отсутствует ипружина находится в разжатом состоянии, что соответствует минимальномузаходному углу кромок формуемой трубной заготовки. Лента-заготовка,...

Номер патента: 991077

Опубликовано: 23.01.1983

Авторы: Воронков, Гурьянов, Поляков, Романов, Рувинский, Яхонтов

МПК: F16C 33/10

Метки: аппарата, валом, вертикальным, опорный, узел

...5кольцевой канал с конфузорным и диффузорным участками, при этом в теленасадки между конфуэорбым и диффуэорным участками кольцевого канала выполнены отверстия, сообщающие полость 10дросселирующего зазора с полостьюкольцевого канала, а в корпусе опорывыполнены радиальные каналы, соединяющие полость кольцевого канала с окном для удаления продуктов полимери. - 15зации.Выполнение оПорного узла аппаратас вертикальным валом обеспечиваетоптимальные условия смазки и отводатепла от опоры и позволяет снизить 20теплонапряженность опоры при выгрузке продуктов полимеризации.На фиг. 1 изображен опорный узелаппарата с вертикальным валс , продольный разрез, на Фиг, 2 -сечение 25А-А на фиг, 1.Опорный узел аппарата с вертикальным валом имеет...

Номер патента: 988553

Опубликовано: 15.01.1983

Авторы: Агапов, Агапова, Гурьянов, Иконников

МПК: B27G 13/02

Метки: варианты, деревообработки, ее, сборная, фреза

...гранями 9, 10 и 11, Упоры 13 закрепляются винтами 14 и выполнены регулируемыми в радиальном направлении за счет винтов 15,Фреза подготавливается и работает следующим образом.В пазы 2 корпуса фрезы 1 устанавливаются ножи 3 и стружколоматели 4 с возможностью свободного перемещения в них, а фланцы с буртиками 7 выдвигаются с боков и закрепляются к корпусу фрезы, Отпущенные ножи 3 под действием пружин 5 базируются задней гранью к опорной грани 9, а передней гранью - к опорной грани 10, стружколоматели 4 пружиной 6 базируются поверхностью 12 к опорной грани 11. Лезвие ножа благодаря наличию отверстия 8, выполненного в буртиках 7, не контактирует с буртиком и поэтому не деформируется.Ножи 3 и стружколоматели 4 под действием центробежных сил...

Номер патента: 988241

Опубликовано: 15.01.1983

Авторы: Богданов, Борисов, Гурьянов, Ермаков, Рудницкий

МПК: A01G 31/00

Метки: выращивания, растений

...б. Водоотводящая труба 7 раэмвФена иа повврхности пврвгородки 4.Культивационная емкость 1 совдине нас рвзврвуаром питатвльного раствора 8 чврвз трубопровод 9 с трвхходовым краном 10. Резервуар питательного раствора 8 связан чврвз насос 11 с накопительным рвэврвуаром 12, кото" рый соединен с культивационной вм костью 1 червз поплавковый клапан 13. Водоотводящив трубы 7.связаны с дополнительной емкостью 14 для сбора прорывной воды чврвз трехходовый кран 10. Аополнитвльная емкость 14 связана с резервуаром питательного раствора 8 чврвз насос 15. Трубопровод 9 соединен со сливным патрубком пврвменной высоты 1 б.Устройство работает следующим об- щ разом.В слой органо"минвральной корне- обитаемой среды 2, размвщенный в культивационной...

Номер патента: 984897

Опубликовано: 30.12.1982

Авторы: Гурьянов, Кадырханов

МПК: B60G 9/02

Метки: подвеска, средства, транспортного

...назад относительно.оси картера моста.На фиг 1 показана подвеска, видсбоку; на Фйг.2 - то же, нид снерху.Предлагаемая подвеска транспортваго средства включает раму 1, соединенную с задним мостом 2 посредством верхних 3 и нижних 4 тяг.Между рамой 1 и нижней тягой 4 установлен упругий элемент - пружина 5. Тяги 3 и 4 крепятся одним2 концом к раме 1 осью б, а другим -к заднему мосту 2 посредством наклоненных назад стержней 7,выполненныхв ниде цилиндра и установленных соосно с обеих сторон кожуха заднего30 мостаПодвеска работает следующим образом.При движении транспортного средства по криволинейной траекториипод действием центробежной силы рама 1 транспортного средства кренит"ся в ту или иную сторону. Вместе срамой одновременно наклоняется...

Номер патента: 983820

Опубликовано: 23.12.1982

Авторы: Гурьянов, Калантаров, Сиверцев, Трифонов

МПК: H01J 31/00

Метки: задержки, передающей, телевизионной, трубки, характеристики

...подачу на управляющий электродприбора импульсов отпирающего напряжения и измерение тока сигнала при различных потенциалах мишени, импульсы отпирающего напряжения формируют в виде ЗОпакета импульсов с частотой строчнойразвертки, а измерение тока сигнала проводят в режиме разложения, при этом изменяют потенциал мишени, подавая на катод прибора нарастающее в течение времени кадра, напряжение,На фиг. 1 представлена принципиальная схема устройства для реализации способа; на фиг. 2 - осциллограммы кривыхзадержки, снятые при двух значениях напряжения на мишени.Устройство содержит колбу 1 ПТТ,катод 2 ПТТ, модулятор 3 генератор 4пакетов импульсов, генератор 5 пилы, измерительный блок 6, (генератор компенсирующих сигналов) регистрирующее...

Номер патента: 983705

Опубликовано: 23.12.1982

Авторы: Аспидов, Витер, Гурьянов, Козюминский, Мищенко, Терешко

МПК: G06F 7/38

Метки: арифметической, двоичных, логической, чисел

...одноименные разряды операндов А, ВЭ и С . На входы 13 и 14 переноса подаются сигналы переноса Е;и В. из предыдущего разряда. На группы уравляющих входов 11 и 12 подаются сигналы настройки соответственно И 1 - И 8 и И 9 - И 16. С выходов 16 и 17 снимаются сигналыпереноса в следующий разряд Е и Д, а с выхода 15-сигнал результата операцйи В;,5 983705С помощью сигналов И 1 - И 16 устройство может быть настроено на выполнение любой операции типа й = Г 1(А, В, С) + + Р 2(А, В, С) + РЗ(А, В, С). Для этого мультиплексор 1 должен быть настроен с помощью сигналов И 1-И 8 на выполнение логической функции Я я Г 1(А, В, С) + +Р 2 (А, В, С) + ГЗ(А, В, С), а мульти- . плексор 2 с помощью сигналов И 9-И 16 должен бьгть настроен на выполнение логической...

Номер патента: 982550

Опубликовано: 23.12.1982

Авторы: Гурьянов, Сафиуллин

МПК: A01B 15/08

Метки: исследования, лемешно-отвальных, линейных, параметров, поверхностей, угловых

...12 и 13, Наконечники размещены во втулках 14, имеют углубления, в которых расположены шарики 15 подпружиненные пластиной 16. На столе 1 устанавливают исследуемый корпус 17. Рабочая лемешно-отвальная поверхность исследуемых объектов в основном построена перемещением прямолинейной образующей параллельно дну борозды. Применение предложенного устройства позволяет для каждой аппликаты концы наконечников 12 и 13, совмещать с образующей,Определение параметров устройством осуществляют следующим образом.Корпус плуга 17 устанавливают на плите 1. Предварительно для имеющегося кулачка и индикатора определяют масштаб. При помощи винтовых механизмов 2 и 3 (фиг. 1) и перемещением кронштейна 5 относительно ползуна 4 добиваются, чтобы наконечники 12 и 13...

Номер патента: 980750

Опубликовано: 15.12.1982

Авторы: Алексеев, Гурьянов, Ефремов, Плешков, Сафин, Сигал

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...и 3 соседних зон смешения, Лопасти 5 установлены в каналах, образованных коаксиальными цилиндрами 2 и 3, и поворачиваются относительно стержней 6, расположенных перпендикулярно образующим цилиндров. В соседних зонах смешения лопасти 5 имеют зеркальное исполнение. Движение лопастей 5 в вертикальном направлении ограничено упорами 7.Экстрактор работает следующим образом Жидкостям, находящимся в экстракторе, сообщается возвратно-поступательное движение. Легкая и тяжелая фазы движутся противотоком. Диспергируемая, например, легкая фаза при импульсе вверх, пройдя через зону 4. поступает в виде капель в изолированные друг от друга каналы зоны смешения, образованные коаксиальными цилиндрами 2 и 3. В каналах лопасти 5 начинают перемещаться от...

Номер патента: 978273

Опубликовано: 30.11.1982

Авторы: Гурьянов, Макаров, Попов, Чебурахин

МПК: H02K 3/28

Метки: варианты, машин, обмотка, совмещенная, трехфазно-однофазная, электрических

...с р =1 и р, =4, 10Обмотка ( Фиг.1) имеет о Е/12 =3 выполнена из 12 концентрических катушечных групп с номерами от 1 до 12 каждая группа содержит о=2 катушки с шагами по пазам 1. =51-1-2(1-1)=4 1 и 12, где =1,2 - номер катушки в группе, Стороны наружных катушек расположены в пазах однослойно, а внутренних - двухслойно. Число витков наружных катушек вдвое больше, цем внутренних. Начала Фаз обозначены как С 1, С 2, СЗ, а нулевые выводы - как 01 и 02, Соединения катушечных групп выполнены по схеме (буквы "и" и "к" соответствуют началам и концам групп) 2 З 9 н Экн 10 к33 СЗа4 к 4 н-Зк Зн Обмотка (Фиг.2) имеет Ч=Е/2=4, выполнена из 12 катушечных групп с концентрическими катушками, шаги ко- фф торых по пазам равны у =5 -1-2(1-1)=Ч=19 и 17....

Номер патента: 976397

Опубликовано: 23.11.1982

Автор: Гурьянов

МПК: G01R 25/00

Метки: 90-градусного, сдвига, фазового

...фазовраща тель 9, регулятор 10 напряжения, усилитель 11 мощности и переключатель 12 с двумя переключающимися онтактами.Напряжение с генератора 1 через трансформатор с первичной обмоткой 2 поступает на вторичную 3 и добавоч-ную 8 обмотки трансформатора, которые соединены с нуль-индикатором 7 и вспомогательным фазовращателем 9.Через регулятор 10 напряжения и усилитель 11 мощности напряжение подает. ся в одно из плеч моста, второе плечо образовано половиной вторичной 3 обмотки трансформатора, третье и четвертое плечи сосТавляют конденсатор 4 с переменными резистором 5 н резистором 6. В одном из положений пере.ключателя 12 добиваются настройкой вспомогательного Фазовращателя 9 регулятора 10 напряжения, конденсатора 4 и...

Номер патента: 974036

Опубликовано: 15.11.1982

Авторы: Гурьянов, Кульков, Сидоров

МПК: F23C 10/00, F23D 3/24

Метки: горелка, кипящим, печей, слоем

...для печей с ки содержит воэдуходагощий ко параллельно установленным 3 О ходном участке горн.онтагливными трубами 2, имеющими продольные сопла 3 и стабилизатор, образованный отдельными элементами. Каждый элемент стабилизатора выполнен в виде поворотной обечайки 4, охватывающей одну из топливных труб 2 с образованием кольцевого зазора 5, заглушенного с одного торца и имеющей на выходе продольную щель 6 и расположенную вдоль нее перфорацию 7, а на противоположной стороне - 10 окна 8 для входа воздуха.Для обеспечения поворота обечайки последняя снабжена поворотной ручной 9 с крепежной гайкой 10. Корпус 1 снабжен воздушным патрубком 11Горелка работает следующим образом.Поворотом ручки 9 обечайка 4 устанавливается на...

Номер патента: 972269

Опубликовано: 07.11.1982

Авторы: Гуревич, Гурьянов, Коваль, Черняк, Щербань

МПК: G01K 17/08

Метки: датчик, потока, теплового

...генерирует термо-ЭДС, пропорциональную градиенту температуры между горячими и холодными спаями термопар, которую регистрируют измерительным прибором.Выбор в качестве материала батареисплава железо-никель обусловлен принадлежностью его к сплавам, обладающим прямым и обратным мартенситным превраще972269 Формула изобретения Составитель Ю. А ндриянов Редактор Л. филь Тех ред И. Верес Корректор Г. Решетник Заказ 7669/29 Тираж 887 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4нием, температурный интервал которого может регулироваться введением в сплав определенного количества никеля. Так, при содержании...

Номер патента: 971402

Опубликовано: 07.11.1982

Авторы: Гурьянов, Каган, Русских, Сигал

МПК: B01D 11/04

Метки: экстрактор

...5 и дополнительными перфорированными пластинами 6, установленными по отношению к пластинам 5 с противоположной стороны тарелки, причем на соседних тарелках971402 НИИПИ Заказ 8786/1 ираж 734 Подписное Филиал ППП г.ужгород, У тент",Проектная,4 3, 4 указанные пластины 5 и 6 имеютзеркальное исполнение,Экстрактор работает следующимобразом. Легкая и тяжелая фазы, подаваемые в аппарат через патрубки 2,движутся противотоком. Жидкостям сообщается возвратно-поступательноепульсирующее движение при помощипульсатора или вибрационного штока.При импульсе вверх пластины 5 и 6перемещаются из крайнего нижнего положения к крайнему верхнему. Приэтом жидкость движется сначала кперфорированным отверстиям контактной тарелки 3, проходит через перфорированные...

Номер патента: 970568

Опубликовано: 30.10.1982

Авторы: Гурьянов, Лущик

МПК: H02K 3/28

Метки: машин, обмотка, переменного, трехфазная, электрических

...витков в кятуш.ях . Псл 10чена сглясио с катушечной группой 1, 15 К.Фаза С состоит из 4 Ркятугиечттих группс Одинаковым числом внтк в кятуиках.Катушсчняя группа 1+7 К, которая и:тсет числокатушек: 2 К и шаг катушек у.=4 К, вктиочецясогласно с катушечными группами 1+14 К и1+ЗК, и;.тетои 1 имтя число катушек К и шягу=2 К, : стречно с катушечтОй ру шой 1+17 К,имеющей ислс катушек К ц шяг у: . - -.3 К,Пттц Р лДОПОЛНИТЕЛЬНО К УКЯЭЯШылМкятутттрить.; трутПям добавляется Раиалогичцых ,якттм;е образом ",ктт.ис т";:. кятушеч.пых групп, томеря которых эпредслиотся лосредсвоь прибавления к номеру каждой кату 2шгчной группы числа - (Р - ), где- целыеР) числа от 1 до Р, Е - число пазов.Обмоточные коэффициенты обмотки на фиг. 1 для 2 Р - полюсного поля...

Номер патента: 967819

Опубликовано: 23.10.1982

Авторы: Гурьянов, Золотопуп, Кожевников, Привалов

МПК: B27G 21/00

Метки: ленточно-шлифовальному, пылеприемник, станку

...пыли. 2Эта цель достигается тем, что вытяжная секция выполнена по ширинеленты, причем последняя имеет отверстия,На фиг. 1 изображено устройство,5 общий вид; на фиг. 2 - узел 1 нафиг, 1.Устройство содержит кожух 1 с отсосом, прижимной утюжок 2 с вытяжнойсекцией 3 шлифовальную ленту 4 с ото,верстиями 5,Устройство работает следующим образом,В процессе работы прижимной утюжок. 2 прижимает шлифовальную ленту 4 к15 обрабатываемой детали.Выделяемые частицы пыли проходятотверстия 5 в шлифовальной ленте 4.и, через вытяжную секцию 3, выполненнуюпо ширине ленты, засасываются в гибкий шланг, соединенный с системой вентиляции. Оставшаяся пыль захватывает ся отсосом, расположенным в кожухе 1,Огар рект 5,15омитета СССРоткрытийшская наб., д, 4/ одписно...
