Гурьянов

Номер патента: 1156195

Опубликовано: 15.05.1985

Авторы: Гурьянов, Макаров, Попов, Чебурахин

МПК: H02K 3/28

Метки: варианты, ее, обмотка, совмещенная, статора, электромашинная

...группы с номерами 1,2, 13,14 в первой звезде, включенные согласно, группы 7,8, 19,20 во второй звезде, включенные встречно, во второй фазе - группы 11, 12, 23, 24 в первой звезде, включенные встречно, группы 6,6,17,18 во второй звезде, включеннЬе согласно, в третьей фазе - группы 9 и 21 согласно и 16, 4 встречно в первой звезде, группы 10 и 22 согласно и 15, 3 встречно во второй звезде 31 . Известная обмотка выполняется с шагом катушек у =21"/3,- полюсное деление для полюсности р /, и имеет высокое значение коэффициента дифференциального рассеяния для11561полюсности р, что ухудшает ее пара метры.Цель изобретения - улучшение параметров обмотки для полюсности р путем уменьшения дифференциального расстояния.Указанная цель достигается...

Номер патента: 1153929

Опубликовано: 07.05.1985

Автор: Гурьянов

МПК: A61N 1/32

Метки: дарсонвализации

...113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к медицинской технике, а именно к устройствам дарсонвализации, и может применяться для,лечения путем физиотерапевтического воздействия.Цель изобретения - обеспечение возможности подбора режимов физиотерапевтического воздействия для каждого пациента.На чертеже представлена блок-схема устройства.ОУстройство содержит преобразователь 1 напряжения, включающий соединенные один с другим выпрямитель 2 и умножитель 3 напряжения, перестраиваемый генератор 4, который соединен с обмоткой реле 5, прерыватель 6, состоящий из крайних и среднего 15 контактов реле 5, реостат 7, присоединенный одним подвижным концом к среднему контакту...

Номер патента: 1152679

Опубликовано: 30.04.1985

Авторы: Григорьев, Гурьянов, Лукашов, Хайбуллин

МПК: B21C 37/08

Метки: клеть, особотонкостенных, сварки, труб, формующая

...фиг. 5 -сечение Г-Г на Фиг. 3; на Фиг.6 -Функциональная схема исполнительного механизма. 30Формующая клеть для сварки особотонкостенных труб содержит корпус 1,в цилиндрической расточке которогоустановлен с вазможностью повороташпиндель 2, на котором. размещен механизм регулирования .положения кромок, выполненный в вцде шарнирногочетырехзвенника, два звена которого3 и 4 выполнены регулируемой длиныи соединены с муфтой 5, подпружиненной относительно кронштейна 6 шпинделя 2. На двух других звеньях 7 и8 подвижно установлены направляющиевтулки 9 и 10, снабженные кромкодержателями 11 и 12 и размещенные в 45пазах 13 формукяцего кольца 14, Нацентральном кронштейне 15 шпинделя2 посредством регулировочного винта ротом шпинделя и связаннымц.с...

Номер патента: 1152607

Опубликовано: 30.04.1985

Авторы: Алексеев, Гурьянов, Моряшов

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...в колонну 1, движутся противотокои е кольцевой 3 и центральной 4зонах. Пульсация создается распределительщж механизмом. 5, поочередно соедкняющки зоны колонны черезпульсопроводы 6 со всасывающими и нагнетательнцмипатрубками источникапостоянного перепада давления 8,причем половину периода жидкостьперекачивается иэ кольцевой зоны 3в центральную 4, а в следующую половину периода жидкость перекачквается,1152607 10 15 1 ЙЕЬ 6 д п ж)щф 2 3в обратном направлении, Таким образом, столб жидкости в центральнойи кольцевой зонах совершает возврат" но-поступательное движение в противофазе. Регулирование интенсивности пульсации на участках осуществляется дроссельными регулирующими органами 1 О, с помощью которых устанавливают определенную величину....

Номер патента: 1150217

Опубликовано: 15.04.1985

Авторы: Гурьянов, Костерин, Савиных, Старшеев

МПК: B66D 1/22

Метки: волновая, лебедка

...фиг. 1 изображена лебедка, разрез по оси барабана; на фиг, 2 - то же, вид сбоку.Барабан 1, состоящий из правой и левой щек 2, соединенных шпильками 3, на которых намотан канат, вращается в подшипниках скольжения 4 и 5, установленных в щеках 6 корпуса.Щеки 6 неподвижно соединены между собой осями 7 и 8, образуя корпус барабана На оси 7 подвижно установлен направляющий ролик 9, реборды которого охватывают щеки барабана 1. Размещенный в корпусе привод лебедки представляет собой сдвоенную волновую передачу с торцовым зацеплением, состоящую из двух жестких колес 10, неподвижно соединенных с щеками 2 барабана, и двух гибких зубчатых колес 11, выполненных в виде тарельчатого диска с нарезанными прорезями для увеличения гибкости...

Номер патента: 1143427

Опубликовано: 07.03.1985

Автор: Гурьянов

МПК: A61N 1/32

Метки: дарсонвализации, местной

...нафиг.3 - график напряжения на контуреударного возбуждения.Устройство содержит формирователь 1 импульсов (Фиг.1), конденсатор 2, автотрансформатор 3 (фиг.2),состоящий из двух последовательносоединенных и однослойно намотанныхкатушек 4 и 5, намотанных на каркасеиз изоляционного материала 6,внутрикоторого помещен ферромагнитный материал 7, причем автотрансформаторсвоими выводами 8 и 9 через конденсатор 2 присоединен к формирователю1 импульсов, а выводом 10, - к лечебному электроду 11,Устройство работает следующимобразом.Сетевое напряжение преобразуетсяФормирователем 1 импульсов в последовательность коротких импульсов,которые возбуждают колебание в контуре ударного возбуждения, состоящего из катушки 4 и конденсатора 2.Это...

Номер патента: 1141136

Опубликовано: 23.02.1985

Авторы: Гурьянов, Семкина, Смайдрис

МПК: D21H 3/26, D21H 5/00

Метки: бумаги-временного, бумажная, изображения, масса, носителя, переводного

...обладаетнедостаточным уровнем качества и переноса изображения с бумаги на П р и м е р 1Бумажную массу приготавливают иэ беленой сульфитной лиственной целлюлозы (94,6%с содержанием 88- целлюлозы, 5 беленой сульфатной хвойной целлюлозы и вводят 0,2Иа КМЦ, 0,2 % проклеивающего вещества канифольный клей) и коагулянт до рН = 4,5-5,0. П р и м е р 2, Бумажную массу приготавливают из беленой сульфатной лиственной целлюлозы (48,0 мас, . с содержанием .:- целлюлоза 82; беленая сульфитная хвойная целлюлоза 50,0; Иа КМЦ 0,5; проклсцваюшее вещество 1,5).11411 11 ри мер еллюлоза Ба КМЦ: Разрывная Целлюлоза хвойПроклеиПереВоэдухо-проницаемость,мл/мин,Впитывае- мость иственная(с- цел-юлозы,% ) нос на, м краситеная...

Номер патента: 1137193

Опубликовано: 30.01.1985

Авторы: Гурьянов, Еремин, Рыженко, Черняк

МПК: E21B 33/12, E21B 49/08

Метки: пробоотборник

...оболочкимогут быть закреплены в одном сече"нии газоочводящей трубки. 5 На фиг,-1 показан герметизирую"щий элемент в исходном положении;на фиг,2 - то же, в рабочем состоянии при .закреплении концов жесткойоболочки в разных сечениях газоот 2 ц водящей трубки;,на фиг.3 - этапыформирования герметизирующей оболоч-ки из эластичной трубки, концы которой закреплены в одном сечении,Пробоотборник содержит газоотво дящую трубку 1 с перфорированнойзабойной частью 2 и ограничительными кольцами 3 и 4;Кольцо 4 служитдля закрепления наружного концаэластичной камеры 5 герметизирую=щего элемента.а кольцо 6 - для внут"реннего конца камеры. Нагнетание воэ"духа или жидкссти в камеру 5 осуществляется через подводящую труб"ку 7. Пробоотборник...

Номер патента: 1136150

Опубликовано: 23.01.1985

Авторы: Витер, Гурьянов, Мищенко

МПК: G06F 7/50

Метки: параллельный, сумматор, трехвходовой

...первый вход переноса данного разряда сумматора соединен с первым входом первого узла формирования функций переноса, а второй вход переноса соединен с выходом соответствующего разряда первого узла ускоренного переноса, первый и второй выходы первого узла формирования функции переноса соединены соот ветственно с входами распространения и генерации переноса соответствующего разряда первого узла ускоренного переноса, выход второго сумматора по модулю два соединен с выходом суммы данного разряда 15 сумматора, содержит второй узел ускоренного переноса, а каждый разряд суммато.ра содержит второй узел формирования функций переноса, первый узел формирования функций переноса содержит элементы И - НЕ с первого по шестой, а второй узел...

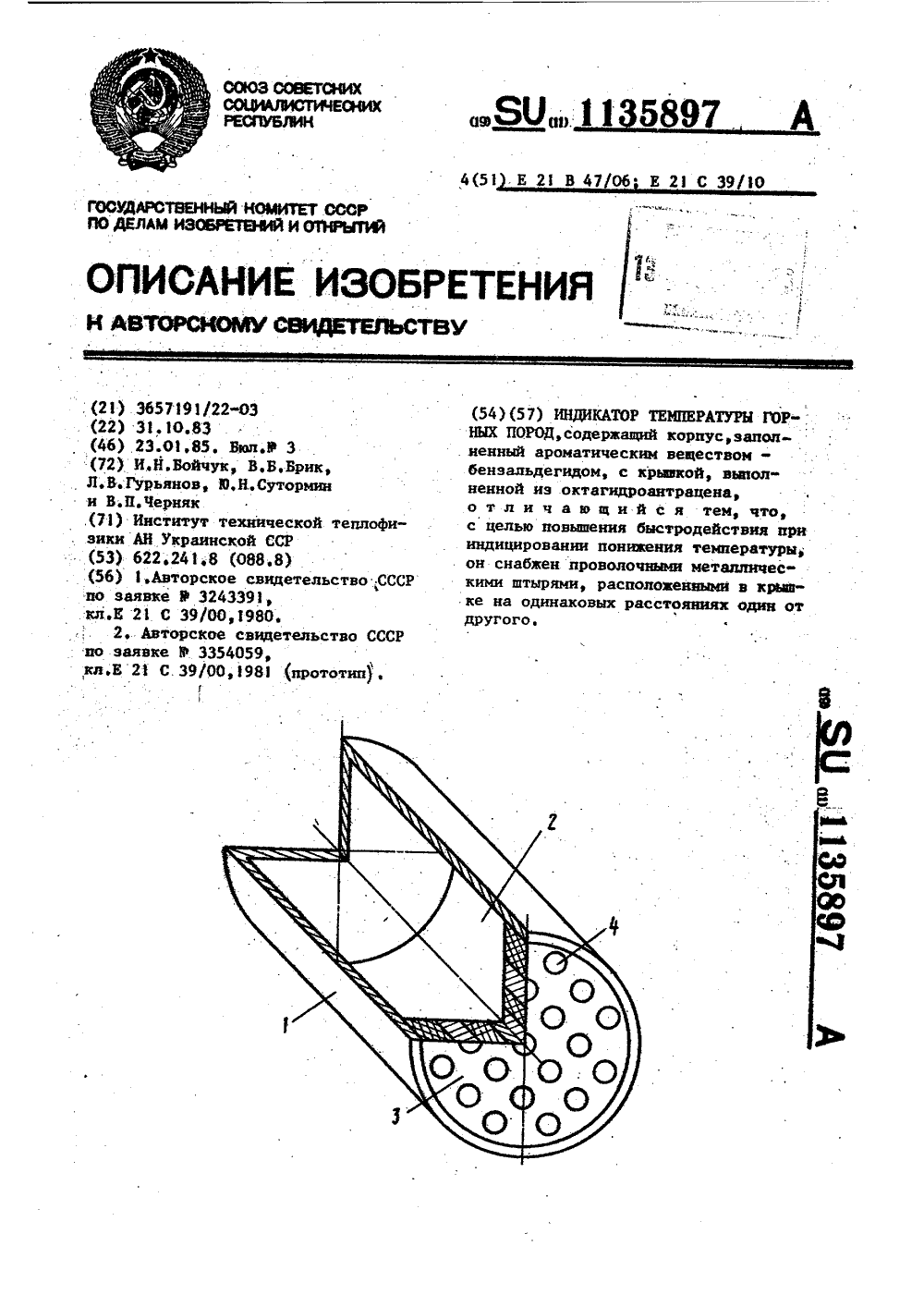

Номер патента: 1135897

Опубликовано: 23.01.1985

Авторы: Бойчук, Брик, Гурьянов, Сутормин, Черняк

МПК: E21B 47/06, E21C 39/00

Метки: горных, индикатор, пород, температуры

...из октагидроантрацена, снабжен проволочными металлическимиштырями, расположенными в крышке наодинаковых расстояниях один от другого.40На чертеже изображена проекцияиндикатора температуры горных. пород.Цилиндрический полый корпус 1заполняют ароматическим веществом -бензальдегидом 2. Затем изготавливают крышку иэ октагидроантрацена 3.В форму заливают при температуре800 С жидкий октагидроантрацен, вкоторый вставляют проволочные металлические штыри 4, например, из меди,размещая их на одинаковых расстояниях один от другого. Затем октагидроантрацен резко охлаждают дляперевода его в кристаллическое состояние после чего полученной крыш 55кой закрывают корпус 1,Индикатор помещают в шпур, пробуренный в груди забоя. 2Молекулярный...

Номер патента: 1134987

Опубликовано: 15.01.1985

Авторы: Гурьянов, Макаров, Попов, Чебурахин

МПК: H02K 3/28

Метки: обмотка, одномашинного, преобразователя, совмещенная, статора, частоты

...параллельные звезды, начала 50которых образуют трехфазные заживдля полюсности р . их нулевые точки -два дополнительных зажима для полюсности р и в первой фазе в первуюзвезду включены последовательно катушечные группы с номерами 1 и -8, а вдвторую звезду - катушечные группыс номерами 2 и -7, во второй фазе 87 2в первую звезду включены послецовательно катушечные группы с номерами 6 и -11, а во вторую звезду в ;катушечные группы с номерами 5 и -12,в третьей фазе в первую звезду включены последовательно катушечныегруппы с номерами 9 и 10, а во вторую звезду - катушечные группы с номерами -4 н -3, обмотка выполнена4в сорока восьми пазах и каждая катушечная группа содержит три катушкис шагами по пазам У = 20, 18, 16,причем катушка с...

Номер патента: 1126964

Опубликовано: 30.11.1984

Авторы: Богумирский, Гурьянов, Яцук

МПК: G06F 9/50

Метки: организации, очереди

...ра соединены с выходами П -х разрядов регистров, управляющие входы которых соединены с тактовым входом устройства, группа запросных входов устройства соединена с группой входов 35 шифратора,-й (;=1, 10, п ) выход которого соединен с первыми входами элементов И-й группы, выходы которых соединены с информационными входами 1 -го регистра, содержит 1 . 40 элементов ИК-НЕ и п - 2 элемектов ИЛИ, причем-й вход-го ( 16) элемента И 131-НЕ соединен с выходом 1 -го разряда-го регистра, выход 1 -го элемента ИЛИ-НЕ соединен с вто рыми входами 1 -х элементов И групп и с (и- -1) -ми входами элементов ИЛИ с первого по (1-1)-й, выход-го эле.мента ИЛИ соединен с (0( и+1)-ивходом-го элемента ИЛИ, выход пер О вого элемента ИЛИ-НЕ соединен с пер" вым входом...

Номер патента: 1126225

Опубликовано: 30.11.1984

Авторы: Волошин, Гурьянов, Кравченко, Куцеев, Мещеряков

МПК: A01C 7/16

Метки: аппарат, высевающий

...вращением диска, для этого недостатоцно. Кроме того, несьшучие семена имеют очень большой угол естественного откоса, что также сильно затрудняет их перемещение к выгрузному окну, нарушая нормальное протекание технологического процесса высева.Цель изобретения - обеспечение устойчивого высева семян.Поставленная цель достигается тем, что в высевающем аппарате направители выполнены в виде бесконечного транспортера, рабочая поверхность которого расположена перпендикулярно высевающему диску, причем ведущий и ведомый валы транспортера расположены вне бункера,Кроме того, рабочая поверхность бесконечного транспортера снабжена зацепами.Помимо этого, в зоне выгрузных отверстий установлены чистики.В бункере установлен подаватель семян,...

Номер патента: 1125748

Опубликовано: 23.11.1984

Авторы: Гурьянов, Исаев, Ларин, Шарапов

МПК: H03L 7/00

Метки: автоподстройки, фазовой, цифровой, частоты

...и объединен. ными вторыми входами третьего и .чет О вертого элементов И включены последовательно элемент ИЛИ и формирователь последовательности импульсов, выполненный в виде последовательно соединенных пятого элемента И, 25 вход которого является входом формирователя последовательности импульсов счетчика, вход сброса которого является входом обнуления устройства цифровой фазовой автоподстройки частоты, и преобразователя кода в .число импульсов, выход которого является выходом формирователя последовательности импульсов, при этом инверсные выходы всех регистров счетчи З 5 ка, кроме старшего, соединены с управляющими входами преобразователя кода в число импульсов, инверсный вькод старшего разряда счетчика соединен с вторым входом...

Номер патента: 1121748

Опубликовано: 30.10.1984

Авторы: Гурьянов, Макаров, Попов, Чебурахин

МПК: H02K 3/28

Метки: несимметричная, обмотка, трехфазная

...9. Каждая группа имеет три концентрические катушки с шагами по пазам У = 9, 7, 5. для групп с номерами 1, 2, 3 и с Уп = 10, 8, 6 для остальных групп. Катушки с Уп = 9, 7, 10, 8 расположены в пазах однослойно и число их витков вдвое больше, чем для катушек с Уп = 5 и 6, расположенных. в пазах двухслойно. Шесть пазов из сорока восьми (пазы с номерами 23, 24, 34, 35, 45, 46) заполнены наполовину, что эквивалентно трем свободным от обмотки пазам. В Фазе С 1 соединены последовательно. согласно группы с номерами 1, 4, 7, а в двух других фазах номера групп чередуются с интервалом в одну группу (группы 2, 5, 8 в фазе С 2, группы 3, 6, 9 в фазе СЗ); фазы соединены в звезду, Стрелками на фиг. 1 показаны направления токов при питании обмотки через...

Номер патента: 1114794

Опубликовано: 23.09.1984

Авторы: Гурьянов, Еремин, Рыженко, Черняк

МПК: E21D 11/14

Метки: крепь, податливая

...полюсами однак другой пластин из магнитно-твердого материала.На фиг. 1 показана крепь с податливой опорой, общий вид; на фиг. 2узел 1 на фиг. 1.Устройство содержит верхняк 1,стойки 2,. нижняя часть которых выполнена в форме домкратов 3. В полой части стоек 2 помещены магнитные пластины 4,.форма которых обусловлена формой сечения стойки 2(круг, квадрат, швеллер и т.д.),обращенные одноименными полюсамиодна к другой (узел 1) .Постоянные магниты 4, установленные в стойках 2 и обращенные одинаковыми полюсами друг к дРугу,создают магнитное силовое поле,препятствующее сближению их приустановке крепи, при этом суммарный размер зазоров 5 между нимисоответствует возможному пределуподатливости крепи,Необходимую или допустимую величину...

Номер патента: 1113280

Опубликовано: 15.09.1984

Авторы: Бондарь, Гурьянов, Ершов, Кациев, Кравченко, Крылатов, Пшеничников, Сазанов, Семкина, Ткачев

МПК: B41M 5/18

Метки: бумаги, переводной, покрытия, состав, термопечати, ткань

...соль аммония 1(монохлорднэтилен-(диметиламино)-2-(диметилкарбогексометил)аммоний, (п,К-С Н 3 ) 3. Масса наноса 1,5 г/м. Бумагу испытывают по примеруП р и м е р 3. На бумагу-основу массой 80 г/м наносят покрытие, содержащее, мас.ч.: МЦ 100, третич" но-четвертичную соль аммония (монохлордиэтилен-(диметиламино)-2- -(диметилкарбодКзоксиметил)аммо- нийД, (п, К-С 1 ОН 21) 4. Масса наноса 2 г/мф. Готовую бумагу испытывают по примеру 1. П р и м е р 4. На бумагу-основумассой 80 г/м наносят покрытие,. содержащее, мас.ч.: Яа-КМЦ 80,ПВС 20, третично-четвертичную сольаммония (монохпордиэтилен-диметилкарбодизоксиметил)аммоннй,(п, К-С 16 Н 3) 4, Масса наноса2 г/м. Готовую бумагу испытывают П р и м е р 5 (контрольный). На...

Номер патента: 1113094

Опубликовано: 15.09.1984

Авторы: Беспалов, Голиков, Гурьянов, Козлов, Кузнецов, Кулешов, Любимов, Суханкин

МПК: A61B 10/00, A61K 31/439, A61K 39/395 ...

Метки: атропина, введения

...к атеропину антител с отличающимися от приведенных свойствами можно получить либо отмену действия атропина, либо отсутствие пролонгации.Таким образом, предлагаемый способ предполагает практическое использование совершенно нового свойства специфических антител к атропину - пролонгацию его действия. Для исследования длительности фармакологического действия атропи на применяются общепринятые фармакологические модели, наиболее адекватные для анализа холинолитических эффектов атропина: модель ареколинового тремора; измерение частоты пульса; измерение величины зрачка. Вследствие того, что центральные эффекты атропина .не ярко выражены, а ареколин холиномиметик преимущественно центрального действия, для оценки 50 длительности действия...

Номер патента: 1112434

Опубликовано: 07.09.1984

Авторы: Гурьянов, Трифонов

МПК: H01J 31/38

Метки: видикона, мишени, потенциального, рельефа, считывания

...на уровне параметров приборов, работающих в обычном режиме считывания, когда пучок имеет стандартный размер.На чертеже представлена коммутация потенциального рельефа в виде линейчатой структуры (где а - детали изображения в виде чередующихся чернобелых полос, б, в- распределение плотности тока в пучках малого и большого Распределение плотности тока пофронту сканирования у обоих пучководинаковое.Как видно из чертеже, плотность тока в станцартном считывающем пучке имеет Гауссово распределение. Пучок с эффективным радиусом ге вносит на мишень заряд, равный части заряда пучка увеличенного размера. В увеличенном пучке распределение плотности тока 6 пизко к трапецеидальному. Учитывая факт поочередности сканированиядеталей, можно...

Номер патента: 1110485

Опубликовано: 30.08.1984

Авторы: Гурьянов, Потапов, Соколюк

МПК: B02C 17/18

Метки: барабанная, мельница

...стенками 21. Обечайка мельницы самоизмельчения диаметром 7 м изготовлена из двух частей, а мельницы самоиэмельчения диаметром 9 м - из четырех частей. Половины или четвертины обечайки на монтаже соединяют между собой болтами, а затем сваривают электросваркой. После сварки обечайка представляет собой неразъемную конструкцию.Известная барабанная мельница характеризуется низкой ремонтопригодностью.Цель изобретения - повышение ремонтнопригодности барабанных мельниц,Поставленная цель достигается тем, что в барабанной мельнице, включающей полые цапфы, торцовые стенки и обечайку, состоящую из набора панелей, скрепленных между собой и с торцовыми стенками, панели выполнены чередующимися стационарными и съемными с ребрами в местах стыка,...

Номер патента: 1110468

Опубликовано: 30.08.1984

Авторы: Алексеев, Гурьянов, Моряшов, Нугманов

МПК: B01D 11/04

Метки: контактная, пульсационного, тарелка, экстрактора

...диспергирования жидкостей и интенсивного перемешивания их существенно интенсифицируется процесс массопередачи. Этим определяется повьппение эффективности контактного устройства.На фиг.1 показана контактная тарелка, поперечный разрез, на фиг.2 разрез А-А на фиг.1.Контактная тарелка состоит из основания 1, клапана 2, установленного в отверстии 3 на оси 4. Клапан 2 снабжен фиксаторами 5 и б. С двух сторон основания 1 установлены неподвижные наклонные пластины 7 и 8. Клапан 2 выполнен с гофрами 9.Контактная тарелка работает следующим образом:При подаче импульса пульсации снизу вверх клапан 2 поднимается до упора фиксатора 5 в основание 1 тарелки. При этом образуются две щели - между клапаном 2 и основанием 1 тарелки и между...

Номер патента: 1107007

Опубликовано: 07.08.1984

Авторы: Гурьянов, Золотаренко, Черняк, Щербань

МПК: G01K 1/14

Метки: прижима, скважинного, термометра

...элемента в эластичную камеру Г 21,Устройство позволяет исключить35факторы, искажающие естественнуютемпературу горньгх пород. Однаков силу недостаточной продольной (покорпусу-штанге) жесткости упругого40элемента оц не в состоянии преодолеть сопротивление треггия при перемещении вдоль корпуса-штанги и приприжатии значительное число еговитков скапливается в части элас 45тичной камеры, наиболее близко расположенной к отверстию в корпусештанге. Зто приводит к неравномерному прижатию датчика температурык поверхности горных пород, что50снижает точность измерения темпеЦель и з о бр от е ци я - г о вьппе и ие надежности коцтактировация датчика с поверхностью породы, 55Указанная цель достигается тем, что в устройство для прижима скважнцного...

Номер патента: 1104616

Опубликовано: 23.07.1984

Авторы: Гурьянов, Макаров, Попов, Чебурахин

МПК: H02K 3/28

Метки: варианты, обмотка, ротора, совмещенного, типа

...несимметрии машины.Указанная цель достигается тем,что по первому варианту в обмоткеротора совмещенного типа с числамипар полюсов р /р , трехфазной для1полюсности рг с тремя выводами наконтактные кольца зажимов началафаз, смещенных на 2 л/3 р рад, содержащей бр распределейных катугшечных групп, соединенных в фазахв параллельные ветви с соединениемФаз в звезду или в треугольник, Фа 616за содержит восемь катушечных групп,начала групп с номерами 1 и 3 соеди-иены вместе и образуют зажим начала;Фазы, концы групп 1,3,4,6 соединенывместе, начала групп 4,5,6,7 соединены вместе, концы групп 5,7,8,2 соединены вместе, а начала групп 8и 2 соединены вместе и образуют вывод конца фазы, причем шаг катушекпо пазам выбирается равным 9 с 1 гдер /р=...

Номер патента: 1103175

Опубликовано: 15.07.1984

Авторы: Балаев, Гурьянов, Девятых, Дианов, Кантор, Карус, Кузнецов, Прохоров, Пятахин, Школьников

МПК: G01V 7/02

Метки: гравиинерциальных, разности, сил

...датчики давления со световодами по числу пробныхмасс, механически связанными с пробными массами через упругие передаточные элементы, источник поляризованного света, оптический ответвитель, регистратор разности фазовогосдвига, при этом источник поляризованного света соединен через оптический ответвитель с входами световодов, а выходы световодов соединены с входами регистратора разностифазового сдвига. 50Кроме того, с целью обеспеченияработы на заданном участке рабочегодиапазона, механическое соединениесветоводов с пробными массами выполнено с предварительным напряжением. 55С целью уменьшения габаритов,пробная масса выполнена в виде объемного упругого передаточного элемента,а световод выполнен в виде катушкии помещен...

Номер патента: 1102612

Опубликовано: 15.07.1984

Автор: Гурьянов

МПК: A61N 1/32

Метки: дарсонвализации, местной

...содержит формирователь длительности импульсов и электронный ключ, при этом выход формирователя соединен с управляющим входом ключа, выход которого соединен с контуром ударного возбуждения.35Кроме того, с целью упрощения настройки, формирователь длительности импульсов состоит из соединенных между собой генератора импульсов и одновибратора.40На фиг.1 изображена схема устройства; на фиг.2 - эквивалентная схе ма устройства.Устройство содержит формирователь 1 длительности импульсов, сос тоящий из генератора импульсов 2 и одновибратора 3 для регулировки длительности импульсов, электронный ключ 4,12 2контур 5 ударного возбуждения, состоящий из основной 6 и повышающей 7 обмоток катушки и емкости 8, реостат 9, источник постоянного напряжения...

Номер патента: 1097355

Опубликовано: 15.06.1984

Авторы: Алексеев, Аюпова, Гурьянов, Насыров, Сафин, Секретов, Сульдин

МПК: B01D 11/00

Метки: пульсатор

...установленной во внутренней полости ротора и разделяющей ее на четыре камеры, при этом противоположно расположенные камеры соединены между собой посредством каналов. Такое выполнение ротора позволяет существенно повысить надежность работы пульсатора эа счет изменения характера динамических нагрузок, возникающих при работе пульсатора. Снабжение ротора дополнительной пластиной и попарное соединение противоположных камер позволяет полностью устранить радиальные энакопеременные нагрузки на ротор.На фиг. 1 показан пульсатор, продольный разрез; на фиг. 2 - разрез А-Л на фиг. 1; на фиг, 3 - разрез Б-Б на фиг. 2.Пульсатор состоит из корпуса 1, ротора 2, патрубков подачи 3 и стравливания 4 жидкости, пульсационных патрубков 5 и б, Ротор 2 разделен...

Номер патента: 1092495

Опубликовано: 15.05.1984

Авторы: Витер, Гурьянов, Козюминский, Мищенко

МПК: G06F 7/50

Метки: двоичный, сумматор

...с выходами генерации и распределения переноса данного разряда, а выход первого сумматора по модулю два соединен с выходом суммы данного разряда двоичногосумматора2.Недостатком известного сумматора является ограниченность функциональных возможностей, заключающаясяв невозможности суммирования трехчисел.35Цель изобретения - расширениефункциональных вазможностей двоичного сумматора за счет осуществлениясуммирования трех чисел,Поставленная цель достигается40тем, что в двоичном сумматоре, содержащем в каждом разряде элементыИ, ИЛИ и первый сумматор по модулюдва, первые входы элементов И, ИЛИи первого сумматора па модулю два45подключены к первому входу переносаданного разряда двоичного сумматора,второй вход элемента И...

Номер патента: 1092491

Опубликовано: 15.05.1984

Авторы: Гурьянов, Мищенко, Окулович, Смирнов

МПК: G06F 7/00

Метки: логический, модуль, универсальный

...уменьшаются вдва раза, кроме того, он имеет большое число входов настройки, что затрудняет реализацию схем управления.Цель изобретения - сокращение числа входов модуля,Поставленная цель достигается тем,что универсальный логический модуль,содержащий элементы ИЛИ и И, входыкоторых подключены к первому и второму входам модуля соответственно,содержит элементы неравнозначности,причем первый и второй входы модуляподключены к входам первого элементанеравноэначности, выуоды элементов И,ИЛИ и первого элемента неравнозначности подключены к первым входам второго, третьего и четвертого элементов;, неравноэначности соответственно, вто-рые входы которых подключены к третьему входу модуля, первый и третийвходы которого подключены к входампятого...

Номер патента: 1090773

Опубликовано: 07.05.1984

Авторы: Барабошкин, Гурьянов, Гурьянова, Каравайков, Уханков

МПК: D06B 3/20

Метки: жидкостной, текстильного

...на фиг. 1.Устройство содержит горизонтально установленную цилиндрическую камеру 1, в которой расположен многолопастной винт 2, закрепленный на валу 3. Винт 2 вращается от электродвигате.ля (на схеме не показано) через какую-либо передачу. Устройство также содержит вертикальный конфузор 4, Ч-образную ванну 5, сообщающуюся с цилиндрической камерой 1. Соосно конфузору 4 установлен трубопровод 6для ввода жгута текстильного материала 7. Нижний конец трубопровода 6расположен на уровне входного отверстия конфузора 4, Цилиндрическая камера 1 соединена с конфуэором 4 посредством ввода 8, а с Ч -образной ванной 5 посредством трубопровода 9. Для проводки обрабатываемого материала 7 через М -образную ванну 6 имеются направляющие ролики 10,Конфузор...

Номер патента: 1087456

Опубликовано: 23.04.1984

Авторы: Гурьянов, Савиных

МПК: B66D 1/04

Метки: волновая, лебедка, ручная

...пружинами и нажимной гайкой,Кроме того, пружина собачки снаб- жена упором для фиксации собачки в выключенном положении.При этом неподвижный конец каната закреплен в упомянутой нажимной гай ке.На фиг, 1 изображена лебедка, разрез но оси барабана; на фиг. 2 - то же, вид со стороны волнового редуктора,Варабан 1, на котором намотан канат 2 с крюком для захвата груза,свободно вращается в подшипниках 3и 4 скольжения левой щеки 5 и корпуса 6 волнового редуктора, которыйв свою очередь установлен подвижнов опоре правой щеки 7. Щеки 5 и 7неподвижно соединены между собойтремя осями 8, образуя раму барабана, На щеке 7 установлена неподвижно ось 9, на которую подвижно посажена собачка 10 с пружиной 11 и упором 12 для нее. Собачка входит...
