Гринченко

Номер патента: 1031761

Опубликовано: 30.07.1983

Авторы: Григорьев, Гринченко, Оленин, Пухонто, Разгуляев

МПК: B30B 13/00

Метки: пресс, термический

...с коэффициентом термическогорасширения большим, чем у материала контейнера, оправка снабжена двумя хвостовиками, а пресс снабжен свободно установленными на хвостовиках оправки упорами, выполненными из материала с коэффициентомтермического расширения, меньшим, чему материала оправки и большим, чем уматериала контейнера.На фиг. 1 изображен термический прессперед началом деформирования заготовки;на фиг. 2 - то же, после деформированиязаготовки,Термический пресс содержит контейнер 1,оправку 2 с хвостовиками 3, размещеннуюв контейнере 1, на хвостовиках которой надеты сменные кольца 4 и 5, выполненныеив материала с коэффициентом термическогорасширения меньшим, чем у материала оправки, и большим, чем у материала контейнера. Так, например,...

Номер патента: 711730

Опубликовано: 30.06.1983

Авторы: Андреенко, Веревкин, Гринченко, Захаров, Клименченко, Князев, Кротов, Максимов, Мац, Порошин

МПК: B21D 11/06

Метки: прокладки

...в несколькихточках кривой.На фиг, 1 показана схема изготовления прокладки; на фиг. 2 - вид на профилирующие ролики на фиг. 3 - цилиндрическая многослойная прокладка, разрез.Предлагаемый способ может бытьосуществлен на различных устройствах, описание которых выходит эа рамки данного изобретения. Технология изготовления прокладки остается одина ковой для разных устройств и заключается в следующем.Металлическую ленту 1, намотанную йа кассету 2, протягивают роликами 3 через направляющие 4 к при с постепеннымуменьшением радиуса гибки,а ее профилирование осуществляютступенями в нескольких точках кривой. гемному намоточному устройству 5При этом происходит изгиб ленты вокруг оси О, перпендикулярной плоскости ленты Плоскостью ленты является...

Номер патента: 1018099

Опубликовано: 15.05.1983

Авторы: Гринченко, Мирошников

МПК: G04F 10/04

Метки: времени, киноаппарата, разгона

...с датчика 1,Одновременно импульсы с датчика1 поступают на счетчик-усреднитель15, формирователь 7 импульсов и измеритель 12 времени. Счетчик 4 запускается от первого перехода электрического импульса, поступающего сдатчика 1, из "0" в ф 1" или иэ "1"в "0"., т.е. от момента начала Формирования серии импульсов с датчика 1.Одновременно запускается и измеритель 12 времени. Импульсы с датчика1, поступающие на счетчик-усредни- тель 15, являются управляющими для последнего.Перед пуском киносъемочного аппарата осуществляется сброс измерителя 12 времени и индикаторов 14 и 16.Перед проведением измерения времени разгона киносъемочного аппаратаосуществляют калибровку устройства при пробном включении аппарата. Калибровка,необходима для...

Номер патента: 1017945

Опубликовано: 15.05.1983

Авторы: Анилович, Гринченко, Литвиненко, Морозов, Яременко

МПК: G01M 13/00

Метки: затяжки, испытаний, нагрузке, переменной, резьбовых, соединений, стабильность, стенд

...Увеличен е нагрузки усложняет конструкцию с енда, делая ее громоздкой, а дин ическая неуравновешенность вращающихся деталей требует надежного закрепления стенда иа фундаменте.Цель изобретени - ускорение йспы таний и расширение эксплуатационных возможностей путем, обеспечения плавной и независимой регулировки величины усилия и частоты нагружения.Поставленная це ь достигается тем,40 что в стенде для и пытаний резьбовых соединений на стаб льность затяжки при переменной нагрузке, содержащем смонтированный на основании механизм установки и нагружения испыты ваемых резьбовых с единений в виде установленного в о орах основания вала, связанного приводом его вращения и устройс вом нагружения, вал выполнен соста ным из нескольких...

Номер патента: 1006739

Опубликовано: 23.03.1983

Авторы: Голиков, Гринченко, Лагутин, Чепелев

МПК: E21B 47/12

Метки: параметров, скважинных, телеизмерения

...изображена функциональная схема устройства.Устройство для телеиэмерения скважинных параметров содержит токоподнод 1, глубинный блок 2, предназначенный для передачи информации наземному блоку 3 регистрации. В рассечку заземленной фазы 4 токоподнода 1 включен погружной контактор 5, предназначенный для контроля изоляции токоподвода 1. В герметичном контейнере 6 глубинного блока 2 расположены измерительный преобразователь 7 азимута, измерительный преобразователь 8 наклона, измерительный преобразователь 9 положения отклонения,.блок 10 питания, предназначенный для.питания измерительных преобразователей при включенном электробуре 11 и преобразователь 12 питающего напряжения.- Преобразонатель 12 питающего напряжения подключен к заземленной...

Номер патента: 994834

Опубликовано: 07.02.1983

Авторы: Григорьев, Гринченко, Оленин, Пухонто

МПК: F16J 15/08

Метки: аппарата, высокотемпературного, уплотнение

...коэффициент термического расширения которого больше, чем у материала аппарата,имеет по крайней мере одну из стенок разъема закрепленную упруго.На чертеже изображен корпус высокотемпературного аппарата.Высокотемпературный аппарат содержит 5 корпус 1, крышка 2 которого снабженавкладышем 3, термический коэффициент расширения которого больше, чем у материала аппарата. Одна из стенок разъема 4 между корпусом 1 и крышкой 2 снабжена упругим элементом 5. Вкладыш 3 может привариваться к крышке 2. При нагреве аппарата вкладыш 3 за счет более высокого коэффициента термического расширения увеличивает свои размеры дольше, чем сопрягаемые с ним элементы корпуса 1 и крышки 2.15 В результате чего происходит уплотнениеразъема. При дальнейшем...

Номер патента: 993161

Опубликовано: 30.01.1983

Авторы: Гринченко, Сошников, Ярославцев

МПК: G01R 29/10

Метки: приемных, радиоэлектронных, средств, чувствительности

...соединен с первыми входами модулятора 2 и элементаИ 10, выход которого соединен свторым выходом второго бинарного статическрго триггера 7-2 и с вторыми входами частотомера и индикатора 8, причем источник 9 напряжения последовательно соединен с блоком 12 запуска, выход которого соединен с первым входом второго бинарного статического триггера 7-2, выход которогосоединен с первым входом генератора 1 сигнала, при этом второй выход генератора 1 сигнала соединен с третьими входами частотомера 11 и индикатора 9, а второй вход элемента И 10 соединен с выходом формирователя б остроконечных импульсов,а также два переключателя 18-1 и 18-2 между выходом генератора 1 сигнала и входом радиоприемного устройства 3.Устройство работает следующим об"...

Номер патента: 683048

Опубликовано: 30.12.1982

Авторы: Андрианов, Буртненко, Гажа, Гринченко, Попелюх, Федоренко

МПК: A23J 1/04

Метки: белковых, веществ, водорослевого, сырья

...быть не ниже 60 С. В этихусловиях полисахариды разрушаются, теряют желирующую способность и не мешают осаждению белковых веществ.Для осаждения белковых веществ устанавливают рН 3,5-4,0 (,изоэлектрическая точка) раствором едкого натра и дают отстояться выпавшему осадку.Удаляютнадосадочную жидкость, например декантацией, а выпавший осадок отмывают от водорастворимых минеральных (хлористый натрий, остатки соляной кислоты) и органических (остатки гидролиэованных полисахаридов ) примесей водопроводной водой.Осадок не растворяется в воде, поэтому его можно легко и практически полностью отмыть от водораство римых примесей, не теряя при этом белковые вещества, Полученный препарат содержит (в расчете на сухое вещество): сырого протеина -...

Номер патента: 968362

Опубликовано: 23.10.1982

Автор: Гринченко

МПК: E21B 47/12

Метки: параметров, скважинных, телеизмерения

...при отключенном электробуре 1 для контроля сопротивления изо-.ляции токоподвода и обмотки статорадвигателя,электробура. Устройство работает следующим образом.С включением электробура 1 на коммутирующем узле.2 присутствуют разнополярные импульсы напряжения, длительность которых обусловлена временем включения тиристоров 3 и 4, а амплитуда - напряжением источника питания электробура 1, ЭДС Фазы обмотки его статора, величиной угла м .жду силовым током.и напряжением, а также параметрами источник-токоподвод-электробур. Положительные импульсы с анода тиристора 3 через диод 8, цепь б управления и диод 11 поступают на управляющий электрод этого тиристора, переводя его в проводящее состояние. Отрицательные импульсы открывают тиристор 4,...

Номер патента: 963678

Опубликовано: 07.10.1982

Авторы: Гринченко, Давыскиба, Ершов

МПК: B21J 13/02

Метки: высадки, горизонтально-ковочной, машине, штамп

...траверсы через опору 8 подпружинен пружиной 9.Внутри пружины 9 располагается регулнровочный элемент 10 соединенный одним концом с опорой 8. Внутриматрицы-вставки 4 имеется паз 11, в котором располо 963678жена траверса 6, участок 12 одной из стенок 13 которого выполнен параллельным другой стенке 14 этого паза 11.Штамп работает следующим образом.Нагретая заготовка укладывается в ручей матрицы-вставки 4 и фиксируется по пуансону-упору 5. Подвижная матрица- вставка 4 под действием усилия пружины 9 находится в исходном левом положении. Обе половины блок-матрицы 3 штампа смыкаются, и начинается высадка. Пуансонодержатель 2 движется вправо, Происходит одновременное касание толкателя 15, падпружиненного через опору 8 конца траверсы 6 и...

Номер патента: 958753

Опубликовано: 15.09.1982

Авторы: Анилович, Бондаренко, Гринченко, Кармазин, Ужвюк, Черненький, Чернявский

МПК: F16H 57/04

Метки: вал, шлицами

...к оси вала, при этом одна из торцевых стенок канавки расположена в основании шлица, а другая - в его торцевой части.Канавка (одна или несколько) наклонена так, что смазка под действием центробежной силы направляется в наиболее из- нашиваемую часть шлица, а так как в этой части присутствует смазка, то скорость износа уменьшается и тем самым повышается износостойкость,На фиг. 1 представлено расположение канавок на рабочей поверхности шлица.Шлиц содержит одну или несколько смазкоудерживающих глухих, наклонных канавок со скругленными краями. Канавка проходит по поверхности рабочей части шлица, так, что один ее конец находится у основания шлица, а другой - у торца.При работе вала в условиях несоосности вала и втулки происходит...

Номер патента: 958713

Опубликовано: 15.09.1982

Авторы: Гальперин, Гринченко, Цабунин, Черный

МПК: F04D 19/04

Метки: диск, роторный, турбомашины

...нПри этом канавка заполнена свеществом и ступица снабжейагерметично перекрывающей канавНа фиг. 1 представлен осевс одной канавкой, в котор щена нить; на фиг. 2 - вариант с двумяканавками и лентой,Роторный диск турбомашины содержитступицу 1 с рабочими лопатками 2; в ступице 1 выполнена кольцевая канавка 3 с5 размещенной в ней нитью 4 или лентой 5из высокопрочного эластичного материала,например из стекловолокна, намотаннойна ступицу 1, при этом канавка 3 заполненасвязующим веществом 6, например эпоксидной смолой, и ступица 1 снабжена обечайкой 7, герметично перекрывающей канавку 3.Диск плотно посажен на вал 8.Намотка на ступицу 1 нити 4 или ленты 5ведет к упрочнению ступицы, что обеспечивает надежное соединение с валом 8 в процессе5...

Номер патента: 952363

Опубликовано: 23.08.1982

Авторы: Гринченко, Карп, Луганский, Петров, Резницкий, Суворов, Шехтер

МПК: B05B 13/02

Метки: крупногабаритных, металлизации

...и металлизатора.5Указанная цель достигается за счет того, что в установке для металлизации крупногабаритных изделий, содержащей рабочую камеру и установленные в ней дробеструйное устройство, металлизатор, направляющие, манипулятор и привод перемещениядробеструйного устройства и металлизаторавдоль изделия, последние установлены наотдельных направляющих, при этом приводперемещения дробеструйного устройства иметаллизатора выполнен в виде автономных 15электродвигателей, соединенных электрическим валом.На чертеже показан общий вид установки,Установка включает рабочую камеру 1,направляющие 2 и 3. На направляющих 2установлена тележка 4 с электродвигателем5. На тележке 4 смонтированы металлизатор-плазматрон 6 и питатель-дозатор 7. Длявращения...

Номер патента: 945874

Опубликовано: 23.07.1982

Авторы: Гринченко, Загускин

МПК: G06G 7/60

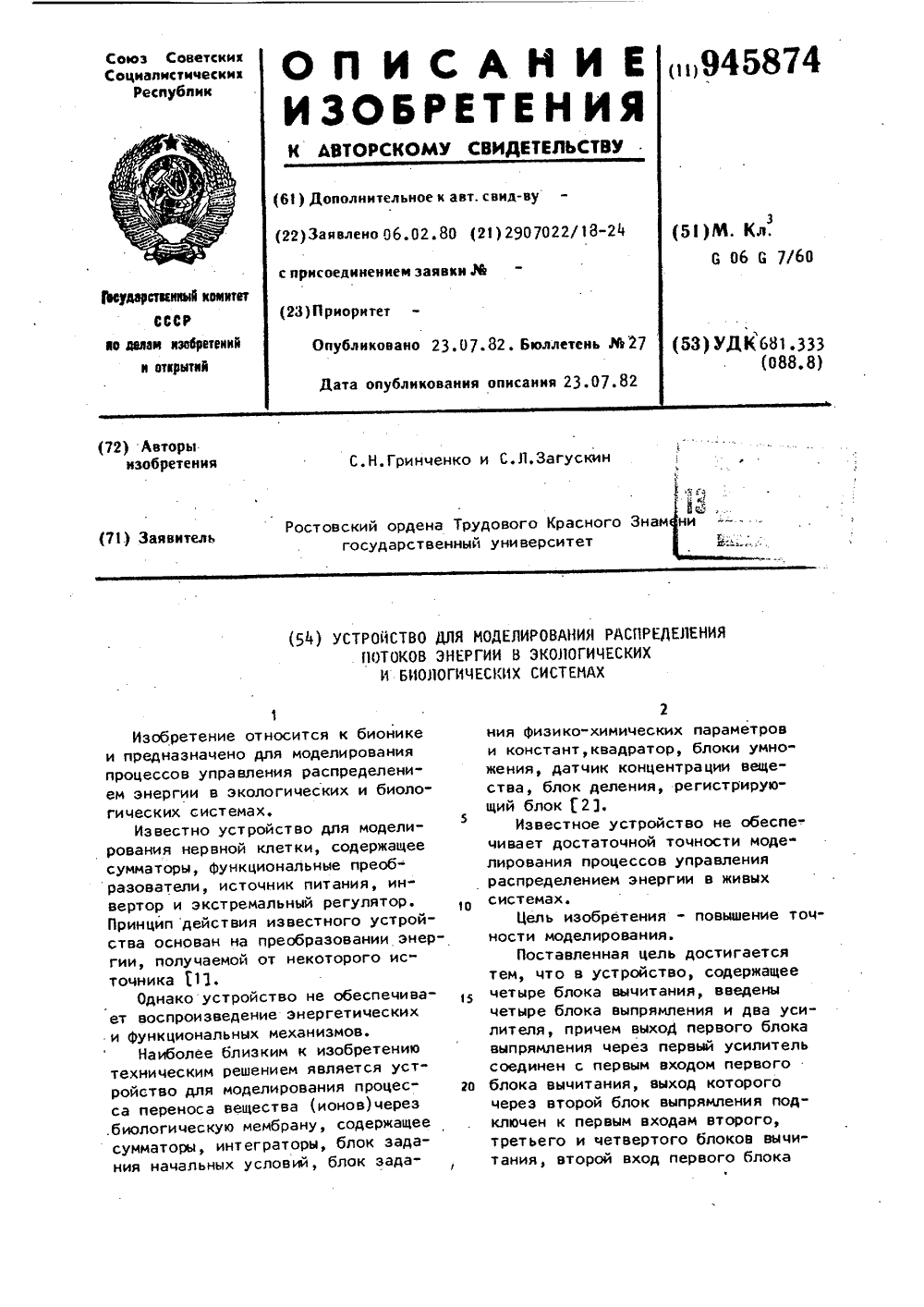

Метки: биологических, моделирования, потоков, распределения, системах, экологических, энергии

...первом входесилового Ьлока 3 появляется сигналЕ, определяющий величину первоговыходного потока энергии Е, поступающего на первый выход 5 устройства,В общем случае (при достаточно большом ЕЕ) сигнал Епропорционален управляющему сигналу первого приоритета г,: е ае -Й; яаг(е,-к О 9где 11(.1- первый интеграл от единичной Функции Хэвисайда,В том случае, если величинаК.Г(ГЦбольше величины входного потока энергии Е первый выход устройства Есовпадает с Е ,а второй и третийего выходы будут, следовательно, нулевыми,Аналогично Функционирует подсистема 2 устройства, Из величины первого "остатка"Я потока входной энергии в ее первом Ьлоке 17 вычитаниявычитается величина К 2 Г (г), ( гдеЯ.фг - управляющий сигнал второго приоритета - поступает на...

Номер патента: 945203

Опубликовано: 23.07.1982

Авторы: Григорьев, Гринченко, Оленин, Пухонто, Разгуляев

МПК: C21D 9/08

Метки: заготовки, правки, термической, трубчатой

...выполненных в виде колец из материала с коэффициентом термического.рас3 , 945203 4 ширения меньшим коэффициента термическо. делие с кривизной оси 0,1 мм, т.е. вдвое увего расширения материала оправки. личить точность правки без увеличения точСпособ осуществляют. следующим образом. ности изготовления заготовки. Изделие 2 одевают на оправку 1 и на ее Использование в изобретении жесткой фнкконцы надевают фиксаторы 3 и сборку по.садив концов. заготовки позволит эа счет мещают в печь изменения размеров как в осевом, так и вБлагодаря разности коэффициентов терми- .радиальном направлениях повысить качество чаского расширения материалов оправки 1 и правки изделия. фиксаторов Э концы детали .при повышении температуры жестко зафиксированы...

Номер патента: 943370

Опубликовано: 15.07.1982

Авторы: Гринченко, Шибанов

МПК: E01B 29/05

Метки: раскладки, шпал

...бункера 2 и закрепленной на раме1 тележки с воэможностью поворотаприводом 19 (двух гидроцилиндров)в вертикальной плоскости.Машина также имеет системы дляфункционирования приводов и пульт20 управления.4 О 70 4рама 14 поворачивается, опуская лежащую на ней шпалу. Опускаемая шпала торцом упирается в упор 10 для впал, а П-образная рама 14, продолжая поворот, выходит из-под шпалы, в результате чего последняя ложится на путь, Заслонка 18 закрывается, а П-образная рама 14 возвращается в исходное положение. Второй цикл производится в аналогичном порядке, только двигается шпала ( или несколько шпал ) другого продольного ряда упором 10 для впал, установленным на другой цепи 9. Процесс выгрузки впалы, т.е. операции: поворот заслонки 18 для...

Номер патента: 935605

Опубликовано: 15.06.1982

Автор: Гринченко

МПК: E21B 47/12, G08C 19/12

Метки: параметров, скважинных, телеизмерения

...зависящим от контролируемой величины; ключ 6; блок 7включения коммутирующего узла; разделительный конденсатор 8; элементымостовой схемы; резистор 9; конденсатор 10 и резисторы 11 и 12; элемент сравнения 13; элемент сравнения 13 может быть выполнен, например, на транзисторе, эмиттер которого подсоединен к общей точке резисторов 11 и 12, а база - к делителю напряжения, включенному параллельнорезистору 9, коллектор этого транзистора цереэ усилитель подключенк управляющему электроду тиристора коммутирующего узла 4. Питание передающей части устройства осуществляется от источника 14.Устройство работает следующим образом.включением электробура 3 на комд мутирующем узле 4 присутствуют импульсы, длительность которых обусловлена углом...

Номер патента: 930775

Опубликовано: 23.05.1982

Авторы: Гринченко, Дорогавцев, Макаров, Шерман

МПК: H05K 7/06

Метки: монтажной, платы

...93077 проводят гидроабразивную зачистку изоляции участков монтажного провода длиной, равной длине контактной площадки, с последующим избирательным осаждением меди на эти участки.На фиг.1 изображен участок платы с проводным монтажом после гидроабразивной зачистки изоляции; на фиг.2 - то же, с контактными площадками. 1 ЕСпособ изготовления монтажной платы осуществляется следующим образом.На диэлектрическую подложку 1 наносят пленочный клей 2, например . 1 ОК. После этого на станке с программным управлением, оборудованном раскладывающим устройством, выполняют разводку провода по пленочному клею. После разводки провода полине риэуют клей.Полученную таким образом заготовку подвергают гидроабразивной обработке в местах межсоединений и затем...

Номер патента: 903725

Опубликовано: 07.02.1982

Авторы: Анилович, Гринченко, Ужвюк

МПК: G01M 13/02

Метки: испытаний, соединений, стенд, шлицевых

...деталей, узел погружения крутящим моментом, соединенный с другой глицевойдеталью, и держатели образцов в виде фланцев, установленные в опорах с воз можностью вращения, одна из опор выпол10ненв подвижной в поперечном направлении, а узел нагружения крутящим моментом выполнен в виде двух вилок, укрепленных на валах-фланцах навстречу одна другой, при этом концы вилок попарно 1соединены упругими связями.На чертеже представлена кинематичекая схема стенда.Стенд содержит электродвигатель ос 20нование на котором размещены подвиж 1ная 1 и неподвижная 2 опоры. В нвподвижной опоре в подшипниках помещен вал-фланец 3, на котором имеется шкив.В подвижном опоре 1 находится вал-фла 25 4результате перекоса между осями втупки и вала при вращении...

Номер патента: 893325

Опубликовано: 30.12.1981

Авторы: Григорьев, Гринченко, Оленин, Пухонто, Разгуляев

МПК: B21D 25/00

Метки: мартенситностареющих, правки, сталей

...4 3 89туры 820 + 10 С, выдерживают при этойтемпературе в течение 1 ч, охлаждаютдо комнатной температуры и нагреваютповторно до 500 - ЯО С, в течение3-4 ч, а затеи охлаждают,1. Способ правки изделий из мартенситно-.стареющих сталей путем нагрева до температуры аустенизации, приложения нагрузки в период аустенизации и последующего охлаждения до температуры конца мартенситного превращения, о т л и ч а ю щ и й с я тем, что, с целью повышения качества изделия, после окончания мартенситного превра 3325 4щения, изделие повторно нагревают дотемпературы старения и прикладываютк нему наГрузку в период старения.2. Способ по и, 1, о т л и ч аю щ и й с я тем, что нагрузку прикладывают в течение всего процесса термообработки. 3 Способ по и 1, о т...

Номер патента: 879084

Опубликовано: 07.11.1981

Авторы: Бал, Гринченко, Якимов

МПК: F16C 19/00

Метки: подшипник

...комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Тип. Харьк. фил. пред Патент целесообразно распределять их между кольцом и внешней обоймой, задаваясь необходимым зазором и жесткостью кольца.Разгружение контакта шариков с внешней обоймой от их центробежных сил увеличивает ресурс подшипника. Подшипник, содержащий внутреннюю и внешнюю обоймы и шарики в сепараторе, отличающийся тем, что, с целью увеличения ресурса за счет разгрузки внешней обоймы от центробежных сил тел качения, он снабжен кольцом, охватывающим тела качения и свободно установленным в кольцевой проточке, выполненной во внешней обойме.5 Источники информации, принятые вовнимание пои экспертизе;1. Орлов П, И, Основы конструирования....

Номер патента: 873200

Опубликовано: 15.10.1981

Авторы: Гринченко, Мирошников, Петин

МПК: G03B 43/00

Метки: аппарата, времени, киносъемочного, разгона

...измеф происходит до появления последнегошифратор 8 Р Р . импульса Перепись", после которогоПрителя б времени подключены ко вхо щ на цифровом индикато е 7 заф кам и икато а 7 и через дешифратор аю ре за икскруется время разгона киносъемочного ап 8 к одному из в д Р Р ф парата, после которого импульсы врек о но из входов триггера 9, авходы измерителя б вреьени соединеныдиться взоне сравнения от установившегося оптико-электронного датчика 1 и черезвторой элемент И 5 с выходом генератора стабильной частоты 2. При этом Через определенный кнтервал вревыход датчика 1 соедкнен с одним из мени, устанавливаемый с помощъю де . входов триггера 9 и через формирова- шифратора 8, на второй вход триггера тель 3 зоны сравнения с другим вхо подчется...

Номер патента: 866680

Опубликовано: 23.09.1981

Авторы: Гринченко, Старик

МПК: H02P 7/42

Метки: асинхронным, короткозамкнутым, электродвигателем

...3,а амплитуда - напряжением питанияэлектробура, ЭДС вращения и соэЧ егодвигателя, а также импедансами дляпрямой, обратной и нулевой последовательностей напряжений системы питания электробура,Иькульсы с анода тиристора 3 через коцценсатор 6, резистор 5 и49ф один из входов элемента 4 поступаютна управляющий электрод тиристора,переводя его в открытое состояние.Ключ 7 при этом закрыт.В процессе бурения при изменении4 ф осевой Нагрузки на долото могут возникнуть виброаерегрузки электробураот возмущающих колебаний, частотакоторых прямо цропорциональна частотевращения долота. При новыщенных вибрациях напряжение с датчика 8 виброперегрузки поступает на вход ключа7, переводя его в открытое состояние.Ключ 7 эакорачивает вход элемента4,...

Номер патента: 859736

Опубликовано: 30.08.1981

Авторы: Гринченко, Савин, Тюнин

МПК: F16K 17/04

Метки: клапан, предохранительный

...нительным запорным органом 13, жестко связанным с толкателем 14, нагруженным пружиной 15.Предохранительный клапан работает следующим образом.Рабочая среда подводится через входную магистраль 2 под чувствительный элемент 7. Сила давления на чувствительный элемент повышается, он поднимается вверх, сжимая пружину 6. Одновременно рабочая сре- го да дополнительно к силе пружины 15 нагружает запорные органы 10 и 13.При чрезмерном повышении давления в системе чувствительный элемент 7 поднимается вверх, сжимая пружину 6 настолько, что толкатель 14 доходит до упора 5 и оста навливается. Чувствительный элемент, продолжая подниматься вверх, обусловливает открытие запорным органом 13 канала 12, через который рабочая среда сбрасывает-ся в выходную...

Номер патента: 830211

Опубликовано: 15.05.1981

Авторы: Гринченко, Литвинов, Саввин, Тиман

МПК: G01N 24/08

Метки: внутреннихмеханических, корунда, монокри-сталлах, напряжений

...линии от величин 0,68 (НС) и 0,82 ( И С) определяют степень внутренних механических напряжений, .Способ осуществляют следующим образом.Исследуемый нв внутренние напряжения участок монокристаллв корунда вводят в катушку датчика ЯМР, ориентируют монокриствлл твх, чтобы угол между оптической осью кристалла и направлением постоянного магнитного поля составлял 0 или 90, регистрируют из всего спекотра ЯМР А 8 две компоненты - центральХ 7ную линию и высокополевой сателлит и определяют отношение их амплитуд. При , наличии внутренних напряжений наблюдается уменьшение указанных значений отношения амплитуд., Количественную характеристику внутренних напряжений (степень напряжений) определяют по отклонению отношения амплитуд, высокополевого...

Номер патента: 811417

Опубликовано: 07.03.1981

Авторы: Гоев, Гринченко

МПК: G01P 3/00, H02K 11/00, H02K 31/00 ...

Метки: датчиком, электродвигатель

...котором закрепленсиловой индуктор 10 с постоянными магнитами 11. Крепление индуктора 10 в щите осуществляется гайкой 12, В подшипниковом щите 9 установлены щеткодержатели 2 З 13 со щетками, которые снимают напряжение с торцового коллектора 14 тахогенератора, закрепленного на выступе магнптопровода 6 с помощью клея, С другой стороны двигателя установлены силовые 30 щеткодержатели 15. Электродвигатель и. ЦГ 5 Составитель С. ШутоваГсхрсд А. Касс сшникова Корректор Л. Орлов актор Б дотов Изд И 183 Гираис 740 1 о,сиисиоосударствснного комитета СССР ио делам изобрсгсний и открыти 113035, Москва, Ж.35, Раугискаи наб., д. 475 Заказ 35816НПО сПоиск с,аиуиос 1 иограс(иси Гахогецера Гс)р ц.1 с 10 ОбщиЙ корпус 1 б. Крегление всеГО устрОЙства...

Номер патента: 643048

Опубликовано: 28.02.1981

Авторы: Гринченко, Гулько, Козловский, Минц, Плешакова, Рудишин, Рябов, Цыбин, Шиканов

МПК: H05H 5/02

Метки: нейтроннойтрубки

...электрод нз металла, содержащего изотопы. водорода, проводят термообработку деталей н запайку трубки, в затем распыляют этот электрод воздействием лазщного излучения.10Режимом напыления можно управлять нэменяя параметры генерации лазера, потенциал и температуру подложки. Кроме того, меняя .форму поверхности распыляемого металла,.можно, в случае различных 15 . конфигурвцн 1 нейтронообразующей мишени трубки, цобнваться подобия геометрий фронта образуемой плазмы н поверхностн мншенн, что должно позволить уиучшнть степень однородности мншенн. 20Согласно предлагаемому способу, сначала изготовляют электроды, корпус, оптическне окна, высоковольтные вводы, подложку мишени. Затем осуществляют электрическую полировку, травление, обез...

Номер патента: 792483

Опубликовано: 30.12.1980

Авторы: Гринченко, Данько, Пенкина, Третевич, Черемисов, Чигиринский

МПК: H02K 3/46

Метки: статор, электрической

...в нескольких местах по длине имеют вырезки 9 (Фиг. 7), образуя наклонные к радиусам щелевые зазоры, в которых расположены элементы крепления 10. Элемент крепления 10 может быть выпол" нен в виде гибкой тяги (например, из стеклошнура), снабженной жесткими концами (не показано). Однако преимуф ществекно исполнение, при котором элемент крепления 10 состоит из намотанной по спирали стальной полосы 11 (Фиг. 5) с высоким электрическим и магнитным сопротивлением, охватывающей с одной стороны валик 12, а с другой стороны валик 13. Валик 13 вместе с полосой 11 закреплен внутрл пружинящей обоймы 14 (Фиг. 4, Фиг, б), а валик 12 в резьбовом паль О це 15 (Фиг. 3) . В сердечнике статора 2 выполнены полузакрытые пазы 16, в которых через...

Номер патента: 792122

Опубликовано: 30.12.1980

Авторы: Волков, Гринченко, Котосонов, Остронов, Рубинчик, Тверской

МПК: G01N 24/10

Метки: калибровочный, образец, эпр-спектроскопии

...- повышение точности измерения сигнала ЭПР исследуемых объектов в диапазоне температур4-1100 К,Цель достигается применением углеродного материала (УМ), содержащегорастворенные в кристаллической решетке графита бор корцентрацией 0,11,0 ат,В в качестве калибровочногообразца для ЭПР-спектроскопии. Приэтом возможно применение любых из-вестных марок УМ, пиролитическогографита (УПВ, УПВТ), углеситалла(УСБ), стеклоуглерода (СУ,СУ), углеродных волокон и тканей (УТМ), ТГНМ) и др,Введение бора в УМ существенноизменяет .электронные свойства, чтосвязано с его акцепторным свойством.Трехвалентный бор, замещая атом углерода в кристаллической решетке,освобаждает в валентной зоне УМ дырочные носители заряда, Последние,в основном, ответственны за...
