Система передачи информации

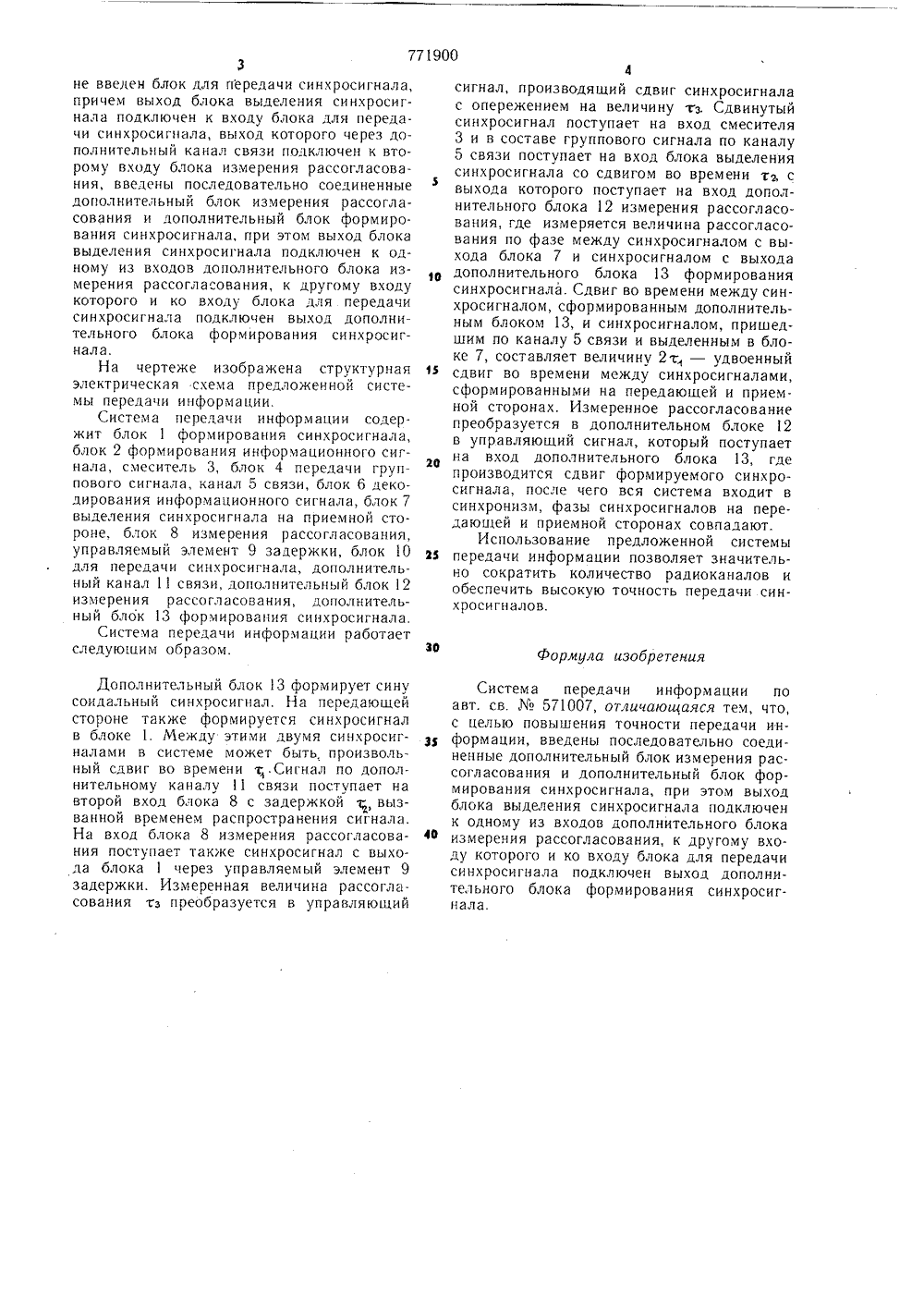

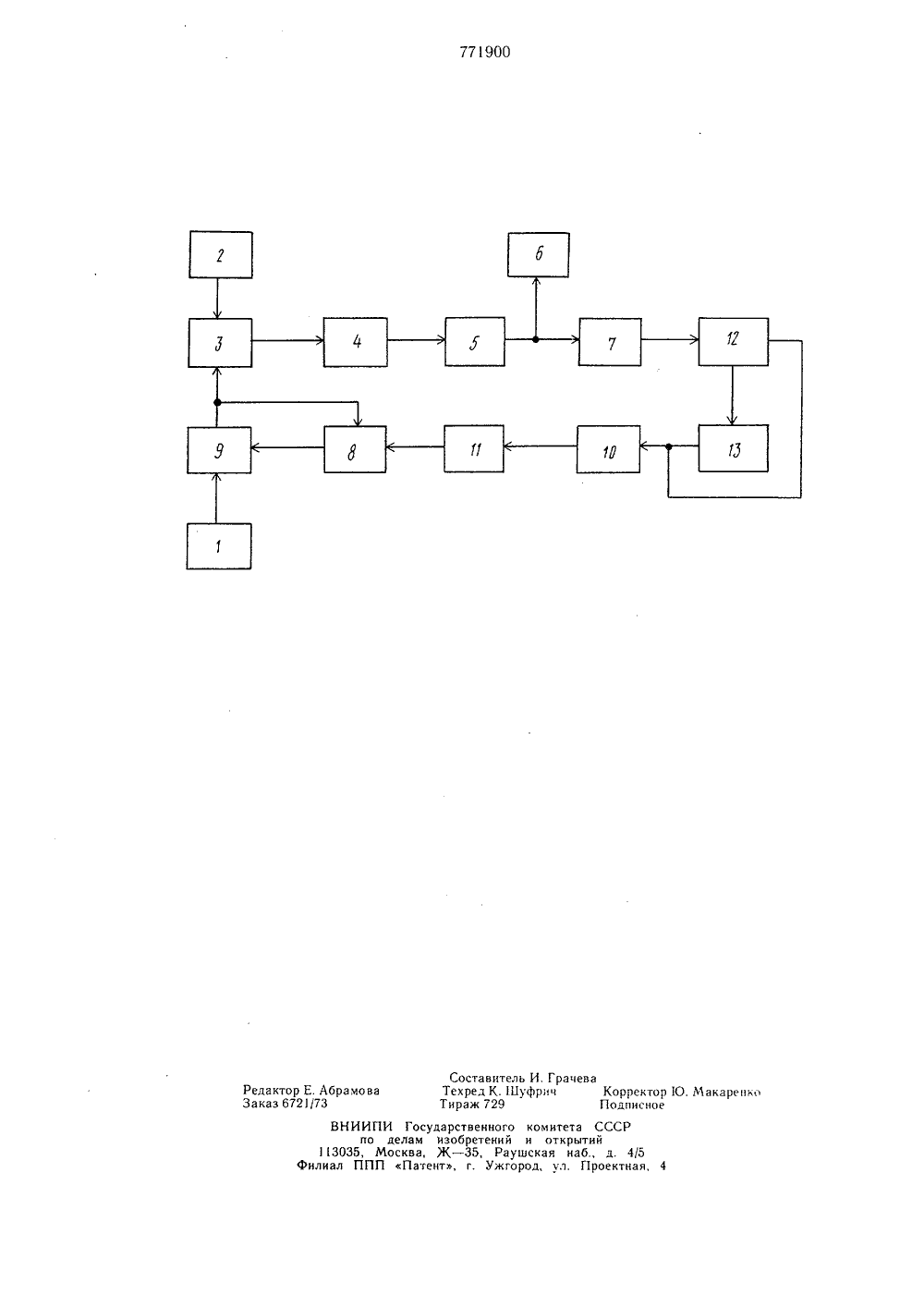

ц 771900 ОП ИСАНЙЙ ИЗОБРЕТЕН ИЯ Союз СоветскинСоциалистическикРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУло делам изобретений и открытий(54) СИСТЕМА ПЕРЕДАЧИ ИНФОРМАЦИИ Изобретение относится к радиотехнике и может использоваться для передачи сигналов синхронизации совместно с сообшениями связи в системах навигации, в системах связи и управления движением объектов.По основному авт. св.571007 известна система передачи информации, содержащая на передающей стороне блок формирования синхросигнала и последовательно соединенные блок формирования информационного сигнала, смеситель и блок передачи группового сигнала, выход которого через канал связи подключен к объединенным входам блока декодирования информационного сигнала и блока выделения синхросигнала на приемной стороне, на передающей стороне введены последовательно соединенные блок измерения рассогласования и управляемый элемент задержки, при этом выход блока формирования синхросигнала через управляемый элемент задержки соответственно подключен к второму и первому входам смесителя и блока измерения рассогласования, а на приемной стороне введен блок для передачи синхросигнала, причем выход блока выделения синхросигнала 2подключен к входу блока для передачи синхросигнала, выход которого через дополнительный канал связи подключен к второму входу блока измерения рассогласованияОднако точность передачи информацииизвестной системы недостаточна.Целью изобретения является повышениеточности передачи информации,Для этого в систему передачи информации, содержащую на передаюшей стороне1 ц блок формирования синхросигнала и последовательно соединенные блок формированияинформационного сигнала, смеситель и блокпередачи группового сигнала, выход кото.рого через канал связи подключен к обьединенным входам блока декодирования и и.15формационного сигнала и блока выделениясинхросигнала на приемной стороне, и передающей стороне введен чоследтватно соединенные блок измерения расссг,вания и управляемый элемент задер: -2 о при этом выход блока формирования синхр,сигнала через управляемый элемент задерики соответственно подключен к второму ипервому входам смесителя и блока измерения рассогласования, а на приемной сторо773не введен блок для передачи синхросигнала, причем выход блока выделения синхросигнала подключен к входу блока для передачи синхросигнала, выход которого через дополнительный канал связи подключен к второму входу блока измерения рассогласования, введены последовательно соединенные дополнительный блок измерения рассогласования и дополнительный блок формирования синхросигнала, при этом выход блока выделения синхросигнала подключен к одному из входов дополнительного блока измерения рассогласования, к другому входу которого и ко входу блока для передачи синхросигнала подключен выход дополнительного блока формирования синхросигнала.На чертеже изображена структурная электрическая схема предложенной системы передачи информации.Система передачи информации содержит блок 1 формирования синхросигнала, блок 2 формирования информационного сигнала, смеситель 3, блок 4 передачи группового сигнала, канал 5 связи, блок 6 декодирования информационного сигнала, блок 7 выделения синхросигнала на приемной стороне, блок 8 измерения рассогласования, управляемый элемент 9 задержки, блок 10 для передачи синхросигнала, дополнительный канал 11 связи, дополнительный блок 12 измерения рассогласования, дополнительный блок 13 формирования синхросигнала.Система передачи информации работает следующим образом. 19004сигнал, производяший сдвиг синхросигнала с опережением на величину тз. Сдвинутый синхросигнал поступает на вход смесителя 3 и в составе группового сигнала по каналу 5 связи поступает на вход блока выделения синхросигнала со сдвигом во времени т 2, с 5выхода которого поступает на вход дополнительного блока 12 измерения рассогласования, где измеряется величина рассогласования по фазе между синхросигналом с выхода блока 7 и синхросигналом с выхода дополнительного блока 13 формирования синхросигнала. Сдвиг во времени между синхросигналом, сформированным дополнительным блоком 13, и синхросигналом, пришедшим по каналу 5 связи и выделенным в блоке 7, составляет величину 2 г - удвоенный сдвиг во времени между синхросигналами, сформированными на передаюшей и приемной сторонах. Измеренное рассогласование преобразуется в дополнительном блоке 12 в управляюший сигнал, который поступает на вход дополнительного блока 13, где производится сдвиг формируемого синхросигнала, после чего вся система входит в синхронизм, фазы синхросигналов на передаюшей и приемной сторонах совпадают.Использование предложенной системы 25 передачи информации позволяет значительно сократить количество радиока налов и обеспечить высокую точность передачи синхросигналов,Формула изобретенияДополнительный блок 13 формирует сину соидальный синхросигнал. На передаюшей стороне также формируется синхросигнал в блоке 1. Между этими двумя синхросигналами в системе может быть, произвольный сдвиг во времени т,Сигнал по дополнительному каналу 11 связи поступает на второй вход блока 8 с задержкой ч., вызванной временем распространения сигнала. На вход блока 8 измерения рассогласования поступает также синхросигнал с выхода блока 1 через управляемый элемент 9 задержки. Измеренная величина рассогласования г преобразуется в управляющий Система передачи информации поавт. св. Мо 571007, отличающаяся тем, что, с целью повышения точности передачи инЭ 5 формации, введены последовательно соединенные дополнительный блок измерения рассогласования и дополнительный блок формирования синхросигнала, при этом выход блока выделения синхросигнала подключен к одному из входов дополнительного блока измерения рассогласования, к другому входу которого и ко входу блока для передачи синхросигнала подключен выход дополнительного блока формирования синхросигнала,771900 Составитель И. ГрачевТехред К. ШуфричТираж 729 Редактор Е. Абрамов Заказ 672 /73 Корректор 1Подписное Макарепк ВНИИПИ Государственного комитета СССР по делам изобретений и открытий3035, Москва, Ж - 35, Раушская наб., д. 4/5 лиал ППП Патент, г. Ужгород, ул. Проектная
