Глушаков

Номер патента: 1642112

Опубликовано: 15.04.1991

Авторы: Глушаков, Лазарев, Сурмач

МПК: F15B 19/00

Метки: величины, площади, пневмогидросопротивлений, проходной, эффективной

...герметичную емкостторые имеют одну общую стенку икоторым расположено подвижно тв лений. Стенд, реализующий способ, содержит герметичные смежные емкости 1 и 2, между которыми расположено подвижно твердое тело 3 с индикатором 4 продольных перемещений, сливную линию 6 из емости 1 с клапаном 7 и испытуемым пневмогидросопротивлением 8, при этом клапан 7 снабжен электролинией упоавления с электросекундомером 10, напорную линию 12 от пневмогидроисточника 13 с подачей рабочего тела в емкости 1 и 2 через вентили 14 и 15. Рабочим телом может быть воздух или газ. За счет введения твердого тела 3 в емкость 1 постепенно в процессе ее опорожнения обеспечивается неизменность давления рабочего тела в емкости 1 при сверхкритическом перепаде...

Номер патента: 1640563

Опубликовано: 07.04.1991

Авторы: Глушаков, Гузеватый, Куртов, Темирбулатов

МПК: G01M 3/08

Метки: опрессовки, трубчатых

...Для захвата ниппеля 16 за буртик 21 втулка 8 выполнена с внутренним буртиком 22, В воронке 13 также выполнен внутренний буртик 23 для упора башмачной втулки 19. Винт 1 выполнен с каналом 24 с присоединительной резьбой 25 в конце для подачи среды в изделие,Устройство работает следующим образом,Заглушку 7 навинчивают на воронку 13, при этом их коническое резьбовое соединение (не показано) одновременно служит уплотнением. Вворачивают винт 1 в заглушку 7, к резьбе 25 подсоединяют магистраль(не показана) высокого давления. Между винтом 1 и воронкой 13 вставляют ниппель 16 в сборе с башмачной втулкой 19 пакером 15, кольцом 18 и фиксатором 17, а также втулкой 8 до посадки втулки 19 на буртик 23 воронкой 13, В этот момент фиксатор 17 заходит...

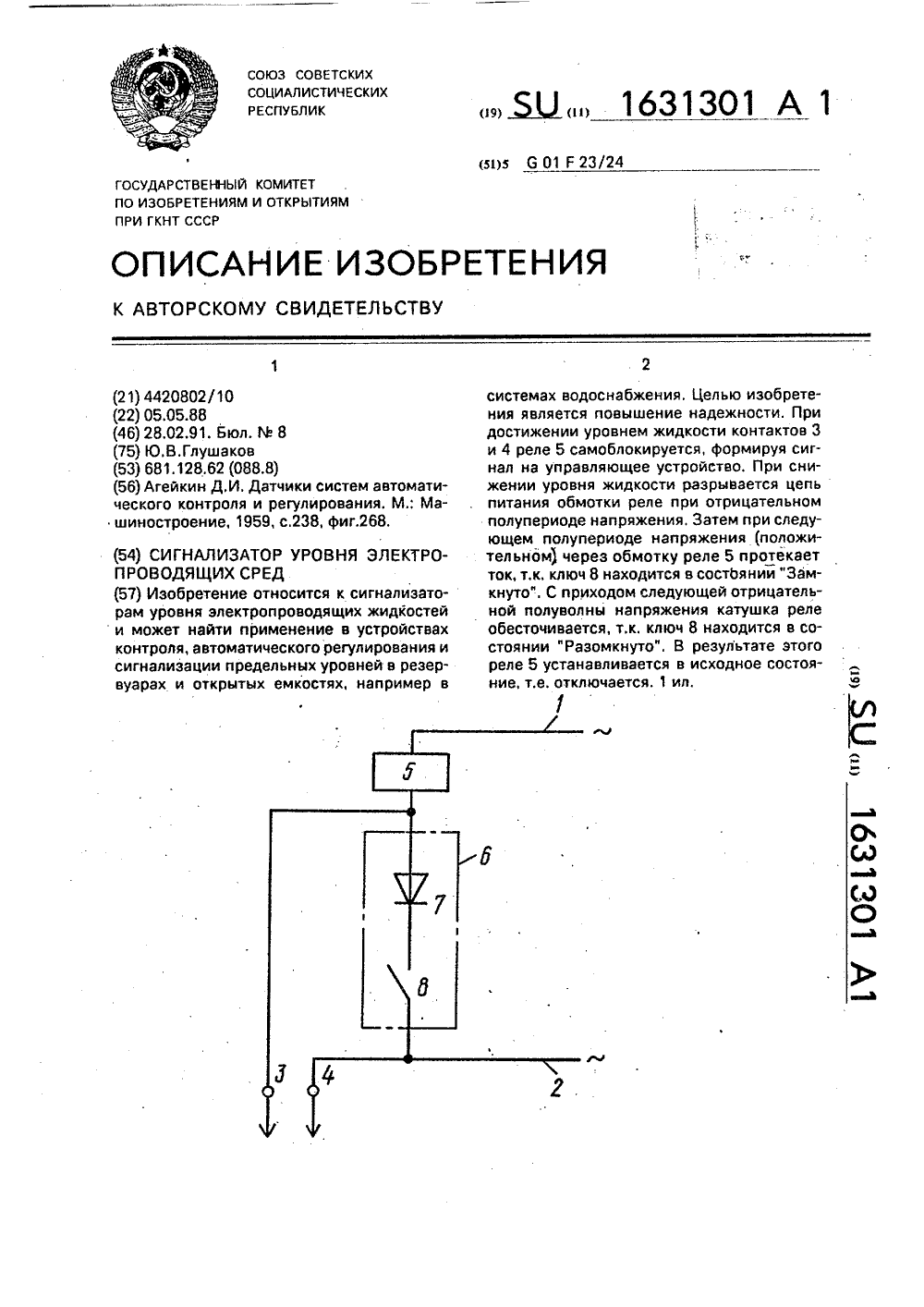

Номер патента: 1631301

Опубликовано: 28.02.1991

Автор: Глушаков

МПК: G01F 23/24

Метки: сигнализатор, сред, уровня, электропроводящих

...контроля, автоматического регулирования и сигнализации предельных уровней в резервуарах и огкрытых емкостяхнапример в системах водоснабжения,Целью изобретения является повышение надежности,На чертеже изображена принципиальная электрическая схема сигнализатора уровня электропроводящих жидкостей.Сигнализатор содержит первую 1 и вторую 2 шины переменного тока, датчик в виде двух контактных щупов 3 и 4, нагрузку в виде электромагнитного реле 5, электронный ключ 6, который выполнен на последовательно соединенных диоде 7 и нормально разомкнутых контактах 8 электромагнитного реле 5, Первый контактирующий щуп 3 через нагрузку 5 связан с первой шиной 1 переменного тока и через электронный ключ 6 с второй шиной 2 переменного тока и вторым...

Номер патента: 1616718

Опубликовано: 30.12.1990

Авторы: Булыгин, Глушаков, Лазарев, Сурмач

МПК: B06B 1/18, G01M 7/00

Метки: вибратор

...в частности в устройствах динамических 5испытаний элементов конструкции.Цель изобретения - упрощение конструкции.На чертеже изображено устройство,продольный разрез. 10Вибратор содержит корпус 1 с каналом2 подвода и каналом 3 слива рабочей среды,поршень 4 со штоком 5, пружину 6 квадратного сечения, опорными витками упирающуюся в поршень 4 и корпус 1. Тарель 7 15установлена соосно каналу 3 слива, жестко, закреплена на штоке 5 и расположена в.полости 8, образованной пружиной 6 и пор ,шнем 4. Полость 8 связана с каналом 3 сли ва, а канал 2 подвода расположен в корпусе 201 с внешней стороны пружины 6,Устройство работает следующим образом.,Рабочая жидкость, протекая из канала 2в канал 3 через витки пружины 6 и зазор, 25образованный...

Номер патента: 1615794

Опубликовано: 23.12.1990

Авторы: Бабич, Бездетко, Будкевич, Герасимов, Глушаков, Донец, Уэльский, Шабалина

МПК: G11B 5/41

Метки: абразивной, ленты, слоя, состав, чистящего

...спирта, фенилтрибутиленгликоксисилан, а также иэоцианатсодержащие инградиенты - урет вый форполимер СКУ - ПФЛ - 100 т зоцианат ТТ - 75. Для определения оптимального соотношения инградиентов изготовлено 12,образцов абразивных лент по различным рецептурам ( табл. 1).Приготовление суспензии для изготовления АЛ производили следующим образом.На первой стадии в шаровую мельницу загружали ферромагнитный сплав, корунд, сажу, бутилстеарат, гексаметилендиизоцианат, смесь растворителей Р - 2 этилацетата, этилцеллозольва и метилэтилкетона при соотношении 2;2:1), проводили диспергирование в течение 32 ч, затем добавляли 20-ный раствор тройного сополимера винилхлорида, винилацетата и винилового спирта в циклогексаноне, фенилтрибутиленгликоксисилан и...

Номер патента: 1590540

Опубликовано: 07.09.1990

Авторы: Глушаков, Куртов

МПК: E21B 31/00

Метки: колонны, ликвидации, прихвата, скважине, труб

...ДалееПосле окончания резки обсадной ко- давление резко сбрасывают, после чего лонны труб внутрь ее в верхнюю часть наносят молотом удар по наковальне 13,40отделенного участка 5 спускают ло- В большинстве своем при каждом цикле: вильный инструмент для извлечения от- создание давления в течение 30-60 с " деленного участка, содержащий гермети- сброс давления - нанесение удара, обзирующую труболовку 7 и механический 45 садные трубы продвигаются вверх на ясс 8 с узлом сброса давления из внут-10 см.После подъема обсадной колонренней полости 17 труб в затрубное, ны на 2-3 м восстанавливается цирку- пространство 18. ляция за трубами н извлечение ее идетСоединяются труболовкой 7 с отде- свободно (без нанесения ударов ясса). ленным...

Номер патента: 1578355

Опубликовано: 15.07.1990

Авторы: Галкин, Глушаков, Ефремов, Контрибуц, Лось

МПК: E21D 21/00

Метки: анкер

...Л.Патай Редактор М,Келемеш Заказ 1900 Тираж 382 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к горной промышленности, в частности к анкерной крепи подземных горных выработок в м н о гол етнемерзл ых породах.Цель изобретения - повышение эксплу атационной надежности анкера в мерзлых породах с изменяющимся температурным режимом,На чертеже изображен анкер, общий вид, 10Анкер состоит иэ полого стержня 1 с продольным разрезом 2 по всей длине и буртиком(не показан) на выступающем конце, На буртике установлена опорная плита (не показана). В полости стержня 1 разме...

Номер патента: 1574861

Опубликовано: 30.06.1990

Авторы: Амельченко, Войцеховский, Глушаков, Запекин, Нахманович, Якубович

МПК: F01P 11/02

Метки: внутреннего, двигателя, дренажно-компенсационный, контур, охлаждения, сгорания, системы

...4. Заправочная горловина расположена на радиаторе 15Дренажно-компенсационный контур системы охлаждения работает следующим образом.При повышении температуры теплоносителя и соответственно увеличении его обье ма открывается клапан избыточного давления 4, который установлен на ззпрз вочной горловине жидкостного радиатора. происходит заполнение расширител ьного объема бачка 5,Через дренажный трубопровод 1, дренажный пзтрубок 6 теплоаоситель посту. пает в конденсзционну(о емкость 12. Частичная конденсация паровой фракции происходит при прохождении гютокз через слой предварительной запраьки расширительного бачка. Воздушная фракция теплоносителя собирается в верхней части полостей 11 и 12. По вентиляционной трубке 9 воздуш. ная и паровая...

Номер патента: 1562657

Опубликовано: 07.05.1990

Авторы: Аверкиев, Амельченко, Ветлугин, Вронский, Глушаков, Копылов, Никитин, Сайко, Эйсмонт, Якубович

МПК: F28D 9/00

Метки: теплообменник

...4 и впадин 5 пластин 2 на 0,25 шага. Контактируюшие пластины теплообменных элементов имеют с одной стороны по периферии отверстия 6, а с другой стороны - выступ 7 и ответ 30 ный паз 8, выполненные в чередующемся порядке с образованием зигзагообразных каналов. При этом кромки одного из отверстий 6 имеют отбортовку 9, охватывающую кромки другого отверстия. Теплообменные элементы 1 со единены дополнительно между собой хомутами 10. Собранные таким образом теплообменные элементы 1 помещены в кожух 11 радиатора 12 двигателя внут 40 реннего сгорания,Через штуцеры 13 и 14 внутренняя полость 15 теплообменных элементов 1 подсоединена к масляной системе двигателя. С помощью фланца 16 и болтовых соединений 17 кожух 11 крепится к радиатору...

Номер патента: 1562414

Опубликовано: 07.05.1990

Авторы: Глушаков, Полтавец, Тихоступ, Шефир, Штань

МПК: E02F 9/22

Метки: ковшовой, погрузочной, привод

...пневмолиниям к распределителям5-8.При нейтральном положении золотников распределителей 6-8 все подводящие каналы закрыты, а рабочие полости цилиндра 1 поворота и двигателя 10 ковша сообщены с атмосферой. Управление ходовой частью 1 происходит при попадании сжатого воздуха вдвигатель 9 через распределитель 5, установленный в рабочее положение.Поворот платформы 3 в ту или иную сторону осуществляется с помощью цилиндра 1 через рычажную систему. При этом ось 16 закрепленная на штоке цилиндра 1, нажимает в зависимостиот того, в какую сторону поворачивается платформа, на упор 25 или упор 26 (ось 16 при прямом положении платформы находится посередине между упорами 25 и 26) 9 ажимая на тот или иной упоры 25 и 26, ось 16 воздействуетчерез фланец...

Номер патента: 1559089

Опубликовано: 23.04.1990

Авторы: Глушаков, Еремеев, Рыбин, Семенычев, Чернышев

МПК: E21B 7/20

Метки: образования, скважины

...а внутренним не меньшим диаметра обсадной колонны, перед спускомкоторой производят соединение ее ниж"40ней части с чехлом 7, из которого осуществляют спуск колонны 1 в расширенный ствол.Способ осуществляют следующим образом.Резервную колонну 1 устанавливаютна разбуриваемый башмак 8 чехла 7 обсадной колонны, Производят соединениечехла 7 с нижней частью обсадной колонны. Такую систему обсадных колоннспускают на забой скважины и пементируют. При этом цементный раствор попадает только в кольцевое пространствомежду стенками скважины и наружной,т.е. стационарной обсадной колонны.Дальнейшее бурение ведут опережающим 55 ционарной обсадной К. Дальнейшее бурение ведут опережающим стволом, Принеобходимости крепления осложненнойзоны...

Номер патента: 1543215

Опубликовано: 15.02.1990

Авторы: Глушаков, Сайко

МПК: F28D 7/10

Метки: теплообменник, типа, труба, трубе

...дОМ ШарИКЕ 3 ВЫПОЛНЕ. :.:,; ь )ОЕ ОТВЕРСТИЕ УУг СООСНОЕ ОТВЕРСТИЯМ у) стенках труб 1 и 2, и боковые отверстия ), оси которых распелокены в плоскости, перпендикулярной оси центральнэГО ОтВавстия Ч Г)риуМ ДиамЕТ) боков);х отверстий 5 нс про:ы;Втвелими )у зазора междс т руы: -:.Централны 01 ВерстияГ арках могут быт: выполнены Г) )л усенен "- Го конусс Максималь)ыи диметр кОтс"рого не превьшает диаметр Отверсти в стенках труб , и (., Б це".трал.ьномбокОвых э Отвсрс;и(ух может быта нарезана резьба, Ьарики распэлон)ень в зазоре )1 е)кду трубами в шахмат 10 м порядке., Теплоооменник снабе) па р уукс) КОМ у) Л Гя Под Вода Г Ор 5 И ЕГО тЕПЛ( .ОСИ т ЕЛ Я В за ЗОР МЕК,г) (У Т РуУ)ам, , И и патрубком (у для сго о.год;, ")зуб. 1 изаклюцень; В кому,...

Номер патента: 1530870

Опубликовано: 23.12.1989

Авторы: Водяник, Глушаков, Полтавец, Штань

МПК: F16D 55/14

Метки: многодисковый, тормоз

...диски 5 увлекают ихво вращение в ту же сторону, что исами. При этом тормозной момент М(фиг. 6 в и г) воздействует на обанажииных диска 9 и 10, но посколькудиски 9 и 10 находятся в зацеплениимежду собой через вал-шестерни 18 и20, то нажимные диски 9 и 10 друготносительно друга от действия момента Мт не вращаются, а продолжаютвращаться от действия зубчатого венца 21 (направления врацения показанычерными стрелками). Однако, поскольку момент Мт воздействует на водило(24 и 25) в одном направлении с обеих сторон, а вал-шестерни 18 и 20 немогут при этом вращаться, то проворачивается вся приводная система,включающая в себя нажимные диски 9 и10, вал-шестерни 18 и 20 и связанноес ними водило (24 и 25) в сторонудействия М , т.е. в сторону...

Номер патента: 1523873

Опубликовано: 23.11.1989

Авторы: Амельченко, Глушаков, Жданович, Маркаров, Николаевич, Петухов, Шавловский, Якубович

МПК: F28D 9/00

Метки: агрегат, внутреннего, двигателя, жидкостного, охлаждения, сгорания, системы, теплообменный

...Корпус снаружи ;1 ополнительно снабжен поперечными ребрами 11, образующими канал 12 для охлаждающей жид кости в направлении этих ребер 11.Под корпусом между последним и внутренней поверхностью бачка 2 радиатора 1 выполнен продольный канал 13для охлаждающей жидкости, причем поперечные ребра 11, обращенные вершинами внутрь канала 13, служат турболизаторами. На стенках 14 теплообменника 3 выполнены углубления 15 и 16, а на стенках нижнего бачка 2 радиа 55 тора 1 - выступы 1, входящие в эти углубления 15 и 16, Теплообменник 3 установлен на опорах 18, в углублениях 19 которьх размещены упругие элементы 20. В углублении 15 такжераэм щен упругий элемент 21,Агрегат работает следующим образом,При работе двигателя внутреннегосгорания масло...

Номер патента: 1523076

Опубликовано: 23.11.1989

Авторы: Бережинский, Булыгин, Глушаков, Зюзюков, Скоморохов

МПК: A01C 3/00

Метки: навоза, разделения, фракции

...Средство дополнительного разделения на.воза на фракции выполнено в виде пружины 8, которая расположена в сливной ка мере 5 на выходе канала 4 и связывает последний с выводным патрубком 7, Канал 4 выполнен сужающимся в направлении сливной камеры 5, а внутренний диаметр пружины 8 сопряжен с меньшим диаметром канала 4. 30Приспособление регулирования проходного сечения выводного патрубка 7 выполнено в виде пробки 9, установленной на штоке 1 О с возможностью возвратно-поступательного перемещения в вертикальной плоскости в отверстии 11 посредством рукоят ки 12. Устройство работает следующим образом.Жидкий навоз через тангенциальный штуцер 2 поступает в приемную вихревую камеру 3. При вращении жидкой массы экскременты, имеющие меньший...

Номер патента: 1521856

Опубликовано: 15.11.1989

Авторы: Глушаков, Куртов, Кутепов, Лозюк

МПК: E21B 29/04

Метки: кабеля, резки

...осевая линия 21 пересекает осевую линию 22, а кабель 5, совпадающий с положением осевой линии 22, автоматически заводится вовнутрь выреза 4, 6, В таком положении устройство после установки вкладыша 1 О, перекрывающего боковой вырез 4, фиксируется самим каротажным кабелем 5. Чтобы устройство вновь повернуть, нужно вначале снять вкладыш 10.После установки вкладыша 10 в месте 19 резки кабеля 5 образуется закрытое со всех боковых сторон пространство. Поэтому подаваемый в момент резки кабеля 5 инертный газ через осевое отверстие 18 заполняет место 19 резки кабеля 5 и выходит из него вниз и вверх.Так как осевая линия 25 узла резки кабеля 5 проходит через осевую линию поворотной оси 12, то в момент резки кабеля 5 все усилия действуют...

Номер патента: 1514963

Опубликовано: 15.10.1989

Авторы: Гильченко, Глушаков, Петренко

МПК: E21F 13/00

Метки: погрузочная, шахтная

...следующим образом. При нейтральном положении золотни. - ов блока 15 управления поток управ- ения от источника 12 давления через гидрораспределители 16 и 17, подпорй клапан 19 (настроенный на 25 атм) одводится к блокам 14 и 15 управлеия. При изменении позиции рукоятки 11 правления четырехзолотникового бло-.а 15 управления осуществляется ход 40 и поворот платформы влево (вправо). Подача рабочей жидкости на подъем ковша в положение, соответствующее разгрузке горной массы, и возврат платформы в нейтральное (соосное) по ложение производится от источника 11 давления через шестеренчатый двухсекционный делитель 20 потока, гидрозолотник 18 управления включением соответствующей рукоятки двухзолотникового блока 14 управления, Делитель 20...

Номер патента: 1509519

Опубликовано: 23.09.1989

Авторы: Глушаков, Куртов

МПК: E21B 47/022

Метки: бурения, отклонителя, положения, процессе

...с магнитным репером 13. После сборки низа бурильной колонны устройство закрепляют над отклонителем (не показан). На трубу 1 на уровне радиального Фиксатора 14 наносят метку, соответствующую плоскости действия отклонителя. Между осью фиксатора 14 и снесенной меткой замеряют и Фиксируют угол, величину которого учитывают в дальнейшем при определении положения отклонителя. Можно не учитывать указанный угол, если трубу 2 развернуть так, чтобы магнитный репер 13 оказался в одной плоскости с меткой плоскости действия отклонителя и со стороны этой метки. В этом положении трубу 2 закрепляют Аиксатором 14 и осуществляют спуск бурового инструмента в скважину до нужной глубины. Затем спускают в бурильные трубы на каротажном кабеле 9 инклинометр 4...

Номер патента: 1506074

Опубликовано: 07.09.1989

Авторы: Глушаков, Гузеватый, Куртов, Щербак

МПК: E21B 33/05

Метки: головка, цементировочная

...обсадной колонны производят через стояк 16, буровой шланг 17 и вертлюг 18, для чего цементировочные агрегаты обвязывают со стояком 16.Во время промывки скважины и эакачивании цементного раствора циркулирующая жидкость проходит в кольцевом зазоре между патрубком 8 и корпусом 1 и далее между цилиндром 6 и корпусом 1 (фиг. 1, направление жидкости показано стрелками).11 осле эакачивания всего объема цементного раствора производят пуск раэ" делительной пробки 4. Для этого с помощью рукоятки 9.цилиндр 6 с вертикального пол лужения переводят в горизонтальное, При этом патрубок 8 перемещается вниз и своей верхней ступенью 12 опирается на цилиндр 6, что приводит к перекрытию проходного канала, а повышение давления на цементировочной головке и...

Номер патента: 1479685

Опубликовано: 15.05.1989

Авторы: Водяник, Глушаков, Тихоступ

МПК: E21F 13/00

Метки: орган, погрузочной, рабочий

...маши 25ны. Цилиндр 8 поворота ковша 3 соединен с ковшом шарниром 9, а второйконец цилиндра шарниром 10 связанс подвижным рычагом 11 и с плавающимрычагом 12, вторые концы которых30соответственно соединены с корпусоми со стрелой погрузочной машинышарнирами 13 и 14,Рабочий орган погрузочной машины 35 работает следующим образом.На фиг. 1 показано нижнее, или транспортное, положение ковша. Для загрузки ковша рабочая жидкость подается в поршневую полость цилиндра 40 опрокидывания ковша 3, шток которого, воздействуя на ковш 3 через шарнир 9, поворачивает его относительно шарнира 2 в положение, показанное нафиг.1 штрих-пунктирной линией. Запол нение ковша горной массой осуществляется при помощи напорного усилия части погрузочной машины, а также...

Номер патента: 1465523

Опубликовано: 15.03.1989

Авторы: Глушаков, Горобец, Петрук, Федоренко

МПК: E21B 4/00

Метки: бурильных, вала, колонной, соединения, труб, турбобура

...дополнительные проходные пазы С, открывающиеся тогда,когда захват 9 находится в крайнемнижнем положении. В захвате 9 имеется цилиндрическая расточка Е для свободного враще" ния многогранной поверхности полу" муфты при посадке захвата вниз.фильтр 4 предупреждает расклинку подвижного захвата 9 в корпусе 1 крупными частицами, случайно попав" шими в промывочную жидкость.Устройство работает следующим образом.В статическом положении при отсут" ствии циркуляции захват 9 пружиной 12 поджимается вверх. Незначительный проворот вала турбобура приведет к совмещению соединяемых поверхностей Р захвата 9 и полумуфты 10. Под действием пружины 12 захват 9 переместится вверх до упора в крестовину 5. В этом положении вал зафиксирован относительно...

Номер патента: 1458903

Опубликовано: 15.02.1989

Авторы: Глушаков, Долинский, Фомин

МПК: H01H 85/10

Метки: плавкий, предохранителя, элемент

...токакороткого замыкания в цепи как раз вмомент его макс)мального значения. Плавкии предохрает следующим образом.В номинальном режиме ток цепи, в которую включен предохранитель, протекая по плавкому элементу, не вызывает его разрушения вследствие теплового баланса с окружающей средой. При этом отвод тепла от плавкого элемента осуществляется как в подводящие шины в осевом направлении, так и через наполнитель в корпус и далее в .окружающую среду (не показано), При протекании сверхтоков через плавкий элемент тепловой баланс плавкого элемента с окружающей средой нарушает ся. Происходит нагрев перешейка 2 до034дующие: действующее значение напряжения источника питания П= 660 В, действующее значение тока короткого замыкания 1 ц = 51 кА,...

Номер патента: 1453048

Опубликовано: 23.01.1989

Авторы: Водяник, Глушаков, Ярославцев

МПК: E21F 13/00

Метки: ковшовая, погрузочная

...(фиг. 2). Поворотная платформа 2 содержит цапфу 11, которая на подшипниках 12 вращается вокруг неподвижной оси 6 и имеет уплотнеНия 13 и 14, предохраняющие подшипники 12 от попадания загрязнений. Снизу, под платформой 2, установлены силовые гидро- цилиндры 15 механизма подъема ковша 3, одни концы которых неподвижно закреплены на поворотной платформе 2 в точках 16 и 17, а другие с помощью шарниров 18 и 19 соединены с коромыслом 20, На последнем закреплены палец 21 и оси 22 дополнительных блоков 23, огибаемых дополниотельными гибкими элементами 24, одни концы которых неподвижно закреплены на платформе 2 в точках 25 и 26, а другие связаны с осями 27 других дополнительных блоков 28, Имеющих возможность свободно перемещаться относительно...

Номер патента: 1439269

Опубликовано: 23.11.1988

Авторы: Глушаков, Тихоступ, Шефир, Штань

МПК: E02F 9/10, E21F 13/00

Метки: поворотное, погрузочной

...изобретения - повышение произ: водительности путем увеличения фронта погрузки.На фиг.1 изображена ковшовая по грузочная машина, вид сбоку; на 1 О Фиг.2 - вид А на фиг.1; на фиг.Звид Б на фиг.2; на Фиг.4разрез В-В на Фиг.2; на Фиг.5 " кинематическая схема поворотного устройства.15Поворотное устройство содержит поворотную платформу 1,на которойЧффшарнирно закреплен силовой цилиндр 2, шток которого шарнирно связан с кон цом основного рычага 3, жестко связанного при помощи шлицевой втулки 4 с осью 5, установленной с возможностью вращения во втулке 6 на поворотной платформе 1. На другом конце осио 5 жестко, например, под углом 90 по 25 отношению к основному рычагу 3 закреплен дополнительный рычаг 7, который с помощью серьги 8 шарнирно связан...

Номер патента: 1408503

Опубликовано: 07.07.1988

Автор: Глушаков

МПК: H02M 1/08

Метки: напряжений, системы, фаз, фазной, формирования, числом

...усиления имеют коэффициенты передачи, равные +1 при "Лог,01 на кодовом входе и -1 при "Лог." на кодовом входе.Устройство работает следующим образом.Преобразователь напряжение - частота 1 преобразует напряжение Б в последовательность импульсов с частотой, пропорциональной сигналу задания 11 и равной Г=2 шпГ где ш " число формируемых фаз; й - число ступеней напряжения для аппроксимации синусоиды на участке П/ш; Т ьц - частота выходного напряжения. С выхода ПНЧ 1 импульсы поступают на вход счетчика 2, число состояний которого равно и,С выходов первого счетчика 2 сигналы через первый дешифратор 3 поступают на входы реверсивных счетчиков 4 и 5, которые вырабатывают двоичные коды отдельных участков синусоиды. С выходов счетчиков 4 и 5...

Номер патента: 1406349

Опубликовано: 30.06.1988

Авторы: Глушаков, Гузеватый, Куртов, Тимошенко

МПК: E21B 33/14, E21B 43/10

Метки: вращающаяся, колонны, подвеска, потайной, спуска, цементирования

...следующим образом.В процессе спуска потайной колонны по стволу скважины производят проработку мест сужений или мест посадки, что обеспечивается наличием замка левой резьбы.После спуска потайной колонны и 25 закачивания цементного раствора в бурильные трубы вставляют разделительную пробку (не показана) и продавливают ее буровым раствором, В процессе закачивания цементного раст- З 0 вора и его продавливания в затрубное пространство бурильные трубы с подвешенной на них потайной колонной 45 55 постоянно или периодически вращают и расхаживают.При посадке разделительной пробки в подвесную 14 возврастает давление на устьи скважины. После достижения расчетного значения происходит разрушение элементов 16 и обе пробки начи нают двигаться по...

Номер патента: 1403271

Опубликовано: 15.06.1988

Автор: Глушаков

МПК: H02M 1/08

Метки: напряжений, системы, фазной, формирования

...напряжение11амплитудой 5 10 15 20 25 35 40 45 50 55 выходы 16, 17 квазитреугольные напряжения соответственно положительной и отрицательной полярности;выходы 18, 19 - квазитреугольные напряжения соответственно положительной и отрицательной полярности, сдвинутые на фазовый угол л/ги по отношению к напряжениям на выходах 16, 17;выход 20 - двухполярное квазитреугольное напряжение, совпадающее по фазе с напряжениями на выходах 18, 19;выход 21 - постоянное отрицательное напряжение.Полученные сигналы с выходов ЦФГ 6 поступают на одноименные входы блока сумматоров БС 7. При этом на одном из входов каждого из сумматоров напряжения 14 поступает постоянное напряжение, а на другой квазитреугольное.Каждый из сумматоров 14 напряжения (фиг. 1) от...

Номер патента: 1401578

Опубликовано: 07.06.1988

Автор: Глушаков

МПК: H03K 4/02

Метки: генератор, ступенчатого

...напряжения на 11 равных частей, а также использование кольцевого сдвигового регистра в качестве счетчика импульсов и дешифратора. Эти особенности позволяют одновременно формировать ступенчато-нарастающее, ступенчато-спадающее и симметричное ступенчато-треугольное напряжения.Формула изобретения Генератор ступенчатого напряжения, содержащий последовательно соединенные счетчик импульсов, вход которого соединен с тактовой шиной, триггер и коммутатор, выход которого соединен с первой выходной шиной, а также преобразователь код - напряжение, вход опорного напряжения которого соединен с шиной опорного напряжения, кодовые входы - поразрядно с выходами счетчика импульсов- первый и второй выходы - соответственно с первым и вторым входами...

Номер патента: 1359385

Опубликовано: 15.12.1987

Авторы: Глушаков, Гузев, Нагаев, Шульц

МПК: B07B 1/42, D21D 5/04

Метки: бумажной, массы

...для обработки бумажной массы.Цель изобретения - повышение производительности, эффективности и качества процесса сортирования.На чертеже изображено предлагаемое устройство, общий вид.Устройство состоит из рабочего органа (лотка) 1 он же стабилизатор синхронных вращений вибраторов) и соединенных с ним при помощи упругой связки 2 вибраторов 3. Рабочий орган имеет сито 4. Средство для сообщения колебаний и рабочий орган установлены на фундаменте с помощью мягких амортизаторов 5, при этом массы рабочего органа 4 и средства для сообщения колебаний выбраны из соотношений- масса рабочего органа;- масса средства для сообщенияколебаний;С - жесткость упругой связи;Я - номинальная частота вращения вибраторов.Устройство работает следующим...

Номер патента: 1358052

Опубликовано: 07.12.1987

Автор: Глушаков

МПК: H02M 1/08

Метки: напряжений, системы, фаз, фазной, формирования, числом

...поступают на первые входы сумматоров 8 напряжения, имеющих нечетный и четный номер. На входы напряжения ЦАП 6 и 7 и вторые входы сумматоров 8 напряжения подается напряжение задания Б величина которого определяет амплитуду выходного напряжения устройства.Каждый из сумматоров 8 напряжения Ю вырабатывает свой участок диапазона напряжения 052 4шщих соответственно номер 3 + - и 3.Входы триггеров 13 подкпючены к выходам дешиАратора 10. Перед началом .работы устройства необходимо установить начальные состояния в счетчиках 2, 4, 5 и 11,Формула и э о б р е т е н и яУстройство для Формирования ш-фаэ. иой системы напряжений с числом Фаз 2 "содержащее преобразователь1 3напряжение-частота, первый счетчик и.первый дешифратор; соединенные...
