Сигнализатор уровня электропроводящих сред

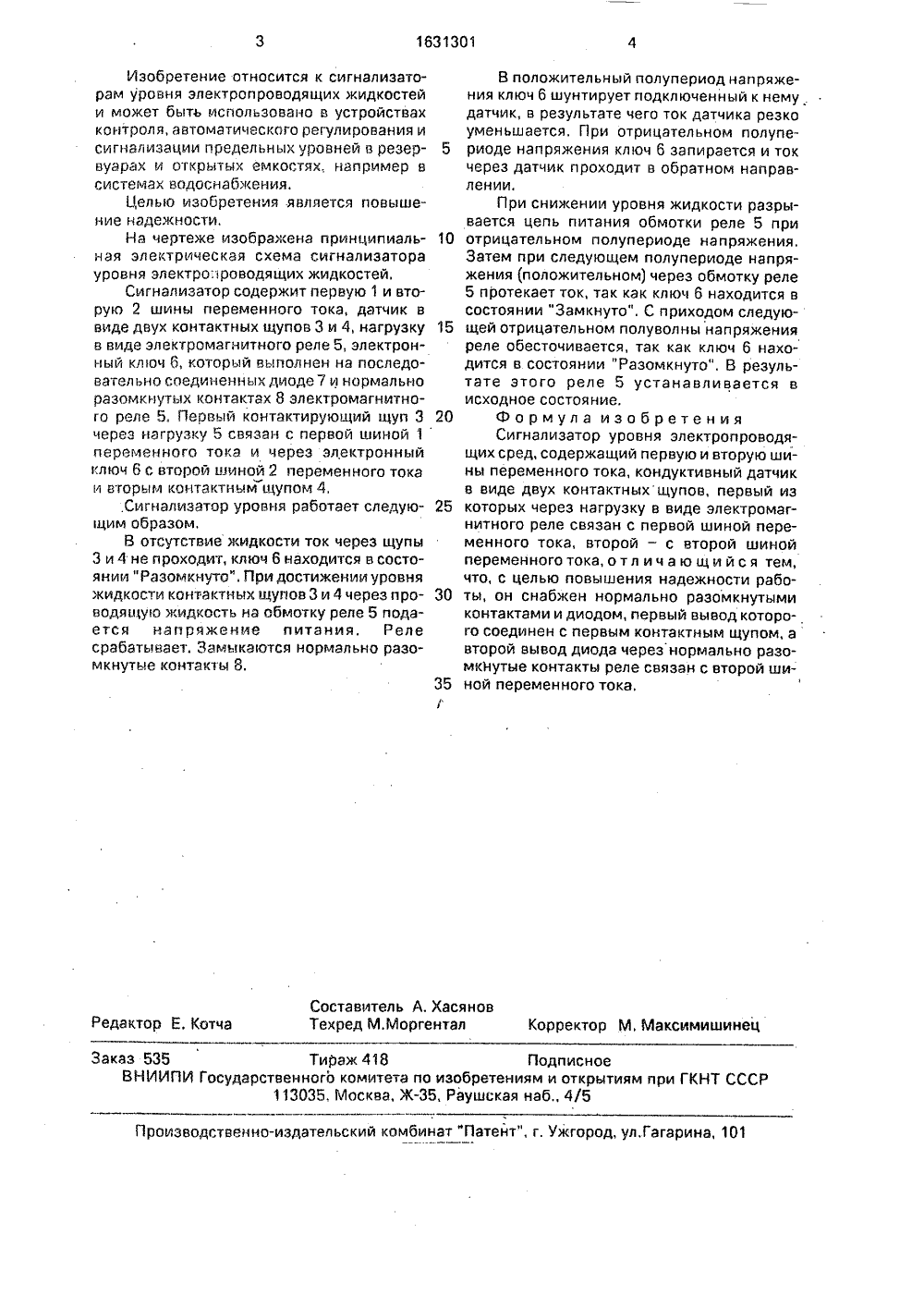

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ А 1 163 ЕСПУБЛИ 19) 1 Г 23/ 51) САНИЕ ИЗОБРЕТЕ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Агейкин Д,И. Датчики систем автоматического контроля и регулирования, М.; Машиностроение, 1959, с.238, фиг.268,(54) СИГНАЛИЗАТОР УРОВНЯ ЭЛЕКТРОПРОВОДЯЩИХ СРЕД(57) Изобретение относится к сигнализаторам уровня электропроводящих жидкостейи может найти применение в устройствахконтроля, автоматического регулирования исигнализации предельных уровней в резервуарах и открытых емкостях, например в системах водоснабжения, Целью изобретения является повышение надежности. При достижении уровнем жидкости контактов 3 и 4 реле 5 самоблокируется, формируя сигнал на управляющее устройство, При снижении уровня жидкости разрывается цепь питания обмотки реле при отрицательном полупериоде напряжения. Затем при следующем полупериоде напряжения (положительном) через обмотку реле 5 протекает ток, т.к, ключ 8 находится в состЬянии "Замкнуто". С приходом следующей отрицательной полуволны напряжения катушка реле обесточивается, т.к. ключ 8 находится в состоянии "Разомкнуто". В результате этого реле 5 устанавливается в исходное состояние, т.е, отключается. 1 ил.1631301 Составитель А. ХасяновТехред М.Моргентал Корректор М. Максимишинец Редактор Е, Котча Заказ 535 Тираж 418 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 45 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к сигнализаторам уровня электропроводящих жидкостей и может быть использовано в устройствах контроля, автоматического регулирования и сигнализации предельных уровней в резервуарах и огкрытых емкостяхнапример в системах водоснабжения,Целью изобретения является повышение надежности,На чертеже изображена принципиальная электрическая схема сигнализатора уровня электропроводящих жидкостей.Сигнализатор содержит первую 1 и вторую 2 шины переменного тока, датчик в виде двух контактных щупов 3 и 4, нагрузку в виде электромагнитного реле 5, электронный ключ 6, который выполнен на последовательно соединенных диоде 7 и нормально разомкнутых контактах 8 электромагнитного реле 5, Первый контактирующий щуп 3 через нагрузку 5 связан с первой шиной 1 переменного тока и через электронный ключ 6 с второй шиной 2 переменного тока и вторым контактным щупом 4,Сигнализатор уровня работает следующим образом,В отсутствие жидкости ток через щупы 3 и 4 не проходит, ключ 6 находится в состоянии "Разомкнуто". При достижении уровня жидкости контактных щупов 3 и 4 через проводящую жидкость на обмотку реле 5 подается напряжение питания. Реле срабатывает. Замыкаются нормально разомкнутые контакты 8. В положительный полупериод напряжения ключ 6 шунтирует подключенный к немудатчик, в результате чего ток датчика резкоуменьшается, При отрицательном полупе 5 риоде напряжения ключ 6 запирается и токчерез датчик проходит в обратном направлении.При снижении уровня жидкости разрывается цепь питания обмотки реле 5 при10 отрицательном полупериоде напряжения,Затем при следующем полупериоде напряжения (положительном) через обмотку реле5 протекает ток, так как ключ 6 находится всостоянии "Замкнуто", С приходом следую 15 щей отрицательном полуволны напряженияреле обесточивается, так как ключ 6 находится в состоянии "Разомкнуто", В результате этого реле 5 устанавливается висходное состояние.20 Формула изобретенияСигнализатор уровня электропроводящих сред, содержащий первую и вторую шины переменного тока, кондуктивный датчикв виде двух контактных щупов, первый из25 которых через нагрузку в виде электромагнитного реле связан с первой шиной переменного тока, второй - с второй шинойпеременного тока, о т л и ч а ю щ и й с я тем,что, с целью повышения надежности рабо 30 ты, он снабжен нормально разомкнутымиконтактами и диодом, первый вывод которого соединен с первым контактным щупом, авторой вывод диода через нормально разомкнутые контакты реле связан с второй ши 35 ной переменного тока,
