Номер патента: 1233204

Опубликовано: 23.05.1986

Автор: Балабай

МПК: G09B 9/00

Метки: обучения, операторов, систем, тренажор

...примере записывались числа 6 и 9 в регистры 18 и 19 соответственно.Последовательность сигналов, вырабатываемых блоком 1 в соответствии с введенным в него номером программы, индицируется по информационной панели блока 4. Смена сигналов обучающей последовательности производится по сигналам Конец экспозиции", поступающим из блока 2, результаты ответных действий оператора 3, реализуемых с помощью органов управления блоО ка 5, поступают на вход блока 7 для контроля правильности последовательности действий путем сравнения с эталонной последовательностью и на вход вычислителя 13 с выхода блока 1. Если очередное деиствие соответствует требуемому, то на одном из вы;одов блока 7 появится сигнал, поступающий на блок 8 и используемый, кроме...

Номер патента: 1233205

Опубликовано: 23.05.1986

Авторы: Дрюкас, Любинавичюс

МПК: G09B 21/02

Метки: обучения, слепых

...относится к школьномуоборудованию и может быть использова.но в школах для обучения слепых ислепоглухонемых,Целью изобретения является повышение удобства в пользовании.На фиг. 1 изображено устройство,общий вид; на фиг. 2 - сечение А-Ана фиг. 1.Устройство для обучения слепых .содержит шифровальную 1 и контрольную 2,платы с отверстиями 3, В отверстиях3 установлены с возможностью вертикального перемещения шаковки 4, именицие кольцевые канавки 5, фиксатор,выполненный в виде цилиндрическойпружины 6, расположен между платами1 и 2 и обхватывает каждую последующую шаковку со стороны, диаметральнопротивоположной каждой последующей.Шаковки 4 предназначены для наборазнаков Брайля и представляют собойжестко соединенные шифровальную...

Номер патента: 1233206

Опубликовано: 23.05.1986

Авторы: Коровяков, Морозов

МПК: G09B 27/00

Метки: географии, прибор, учебный

...шаровой элемент 5, имитирующий оболочку, имеег диаяетрально расположенные втулки 7 и выполнен из прозрачного материала, а ось 3 модели Земли состоит из двух подпружиненных стержней, оцним концом жестко соединенных с шаровым элементом 6, имитирующим ядро Земли, при этом свободные концы стержней размещены во втулках 7 и имеют световые индикаторы 8 для визуальной регистрации взаимного перемещения ядра и оболочки модели Земли. Учебный прибор имеет также механизм синхронизации и уравновешивания вращения модели Земли, состоящий из двух звезцочек 9 и 10,связанных бесконечной цепью 11.Учебный прибор работает следующим образом.При включении механизма А вращения модель Земли начинает вращаться относительно неподвижной оси 1 модели 2 Солнца.При...

Номер патента: 1233207

Опубликовано: 23.05.1986

Автор: Кириллов

МПК: G09B 27/02

Метки: астрономии, прибор, учебный

...основании1 нанесена эллиптическая кривая проекции траектории вращения модели 2,а площадь, ограниченная ею, разбитана равные сектора. Модель 2 свободно сидит на вертикальной оси 18 сподшипником 19. 5 ил. ной оси 5, и эксцентрик 12, расположенный между опорой 11 и шатуном 9и взаимодействующий с роликом 10 исредством регулирования скорости 5 вращения модели Земли, выполненнымв виде электрически связанного с двигателем реостата 13, контакт 14 которого закреплен на ведущей шестерне15 зубчатой передачи 3, при этом на 1 О основание 1 нанесена эллиптическаякривая 16 проекции траектории вращения модели 2 Земли, а площадь, ограниченная ею, разбита на равные сектора 1715 Модель 2 Земли свободно сидит навертикальной оси 18 с подшипником 19.Учебныи...

Номер патента: 1233815

Опубликовано: 23.05.1986

Авторы: Карл-Хайнц, Хансюрген

МПК: G09B 7/02, G11B 15/02

Метки: аппарат, включения, обучающего, устройства

...возможность акустическойЖ/или оптической индикации аналогового сигнала во время передачи учебной информации.датчик 1 аналоговых сигналовпульса, сопротивления кожи, давления1 крови или дыхания преобразует в аналоговый сигнал, который поступает вблок 2, определяющий наличие Ы.-состояния. В случае ог.-состояния он выдает дискретный выходной сигнал наблок 3 коммутации который, в своюочередь, включает обучающее устрой- щ 0ство 7.Аналоговый сигнал также подаетсяна генератор 4 звуковьгх сигналов, который управляет лампой 6 и/или громкоговорителем, 5 в соответствии сосвоим ритмом. В блоке 2 аналоговыйсигнал поступает на триггер 8 Шмитта,преобразующий налоговый сигнал в дискретные импульсы, которые подаются на двоичный счетчик 10....

Номер патента: 1234866

Опубликовано: 30.05.1986

Авторы: Гусев, Кисляков

МПК: G09B 9/00

Метки: аппарата, вестибулярного, тренировки

...цсизмсццым. Б процессе обучения оператора коммутаторы 11) и О,1 кл 10 ч д 30 1 и с у м м д т 0 р д )1 1 1 О,3 п О В р с )1 е ц и 0 три Видя с 33 нс 1 Г 10 В: сиГцд,ы с у прдВГ 153 с)11)Гс) 4 С) гс цсрдторя 7, сигналы узг 12 2 руЕеого У 31 Рсгвлсциц и чсРсз 1 Не)СРЕОРь 3 9 си 33 Лы лятчиков 5 угловых коордипат, причем по- С,С,ЕНИЕ СЕ)ОИЧ 310 ДКЛЮЧС 1153 С)1 ООРс 1 ЗУЮТ 1 РСХ- коор;1 ицатцуго слсдяпсую систсму углового полс)жсция испытуемого в пространстве по 45 трсм независимым углам поворотз , 1, зе ЦЯЕЕРПМСР УГЛЕМ,)ГЕСРЯ. В ЭГОМ СЛУЧДС СЛС- лящдя система устанавливает кресло 3)с 33 ытусмого В пространстве так, чтобы с го 10- Г 10 ЖЕЦПЕ., ЗЗЛДЕЗс 1 СМОС. ЪГГЕЯМ 11 (, 1, Я СОВ.падало бы с угловым положсннс м, залы 50 ваемым си...

Номер патента: 1234867

Опубликовано: 30.05.1986

Авторы: Анненков, Майоров, Сучилин, Шевандин

МПК: G09B 9/04

Метки: железнодорожного, оператора, средства, транспортного, тренажер

...20 числа заходов оператора в опасную зону. Тренажер работает следующим образом.Инструктор в соответствии с программой обучения составителя поездов определяет объем и порядок выполнения трудовых операций. В число этих операций входят: посадка на движущийся вагон; ориентирование при проезде на вагоне и подготовка к соскоку; соскок на движушееся междупутье; приземление на движущееся междупутье, на котором закреплены пластины 9, имитирующие верхнее покрытие междупутья. При этом составитель поездов отрабатывает правильные безопасные навыки выполнения трудовых операций. Инструктор с пульта 19 включает привод стенда 1. Ленты приходят в движение с заданной скоростью. Оператор, перемещаясь по бесконечной ленте, которая движется ему навстречу,...

Номер патента: 1234868

Опубликовано: 30.05.1986

Автор: Савчук

МПК: G09B 23/08

Метки: прибор, учебный, физике

...по диску 3 и перегородкам 6, расходятся по периферии диска 50 3. При этом груз 8 упирается в эластицнув емкость О, а груз 9 - в направлявшую 7. Окрашенная жидкость выдавливается из эластичной емкости 10 в трубку 13 из прозрачного материала, которая показывает направление вектора угловой скорости, а высота столбика - его величину (модуль). и 9, каждый из которых связан с осью 2 вращения и расположен между одной из радиальных перегородок 6 и одной из радиаль ных направляющих 7, а груз 4 расположен между двумя параллельными направляюгцими 5 (см. фиг. 2).Индикатор центростремительной силы состоит из установленных в полости диска 3 с возможностью взаимодействия с грузами 4, 8 и 9 эластичных емкостей 10 и 11, запол. ненных подкрашенной...

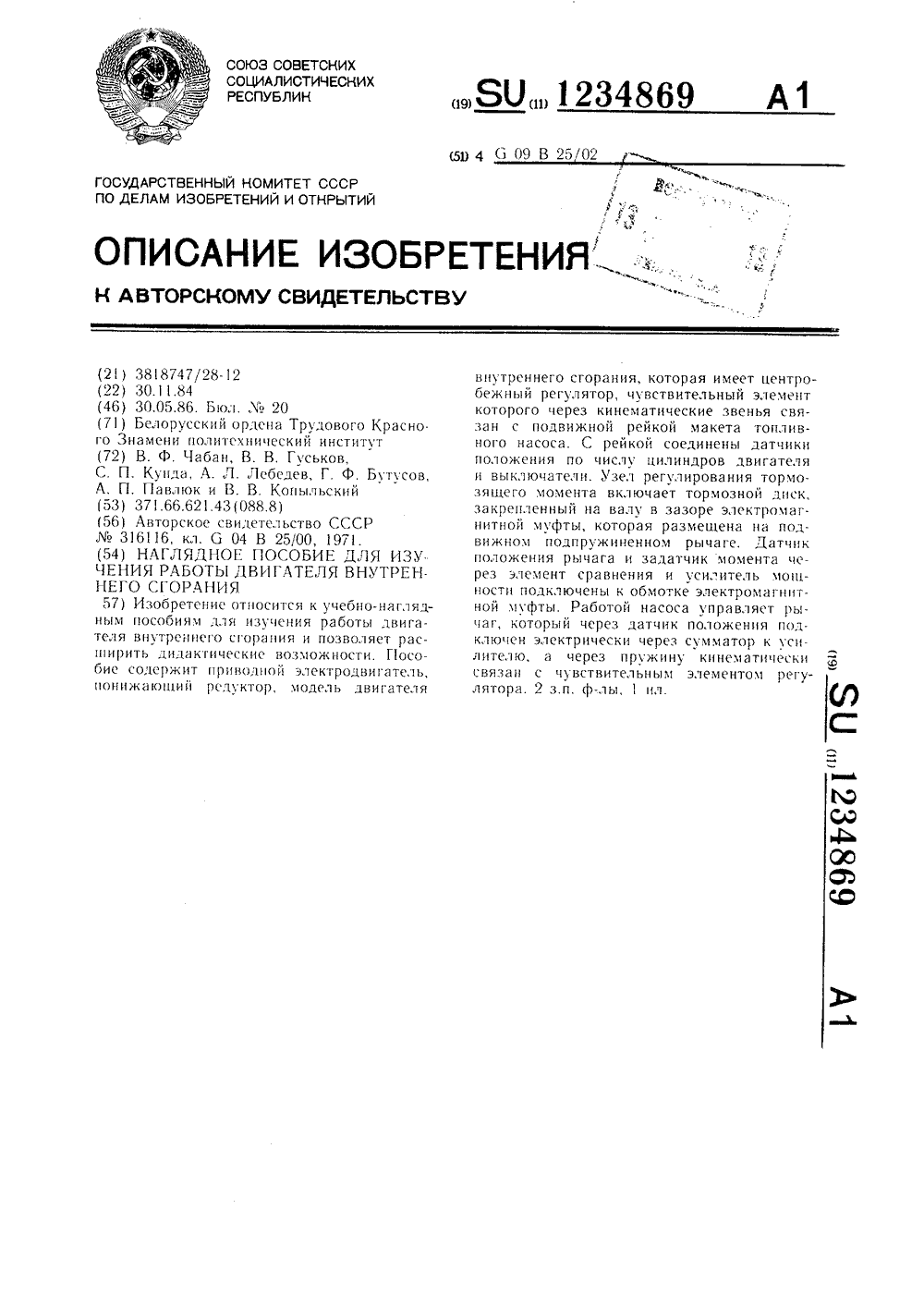

Номер патента: 1234869

Опубликовано: 30.05.1986

Авторы: Бутусов, Гуськов, Копыльский, Кунда, Лебедев, Павлюк, Чабан

МПК: G09B 25/02

Метки: внутреннего, двигателя, изучения, наглядное, пособие, работы, сгорания

...1 вызывает увеличение частоты вращения.После этого увеличивающая сила центробежных грузов чувствительного элемента 9 поворачивает подвижный кинематический элемент 0 влево, и на выходах датчиков 13 и, соответственно, усилителя 18 напряжение уменьшается, значение частоты вращений устанавливается соответственно положению задающего рычага 15. Для умсныцения частоты вращения поворачивают рычаг 15 против часовой стрелки.Для учеличения момента сопротивления увеличивают напряжение на выходе задатчика 26, при этом увеличивается напряжение на выходе элемента 27 сравнения и усилителя 28 мошноти, что посредством обмоток муфты 22 обеспечивает увеличение момента сопротивления. Реактивныи момент, действующий на диск 20, поворачивает рычаг 23,...

Номер патента: 1236535

Опубликовано: 07.06.1986

Авторы: Архангельская, Левин, Мартынова

МПК: G09B 7/02

Метки: адаптивное, обучающее

...разрешается работа таймера 10 и производится запись кода адреса следующего кадра в счетчик блока 8 кодирования, Блок 7 счетчиков содержит реверсивные счетчики с прелварительной записью информации. Отсчет времени, равного Т -ь 1 производится счетчиком 3 1 (фиг.З), При обнулении счетчика на выходе отрицательного переполнения появляется сигнал, который передается в пульт 9 обучаемого, где загорается табло, призывающее обучаемого вводить ответ. Этот же сигнал поступает на вход элемента И-НЕ 3 1 (фиг.4), разрешая прохождение импульсов таймера на счетчик Р 3 (фиг.4), При вводе правильного ответа во время равное Т,. - Й , вблоке 6 сравнения ответов вырабатывается сигнал, который запрещает работу таймера О и разрешает передачу кода адреса...

Номер патента: 1236536

Опубликовано: 07.06.1986

Авторы: Соколенко, Чижов

МПК: G09B 19/26

Метки: радиотелеграфиста, тренажер

...обучаемым на ключе блока 8, Если обучаемый воспроизводит на ключе блока 8 принимаемые сигналы без ошибок, то на выходе сумматора 10 импульсов не будет.попарно сравниваются в реверсивном счетчике 23. Первый элемент "тире" поступает на вход формирователя 22, где по его переднему фронту Формируется импульс устанавливающий в исходное состояние (нулевое) ревр- сивный 23 счетчик, При этом триггер 27 находится в исходном состоянии, так как устанавливается в нулевое состояние при включении питания тренажера и передним фронтом каждого элемента "тире", поступающего на первый вход блока, Высокий потенциал с нулевого выхода триггера разрешает прохождение через элемент И 21 импульсов с генератора 20 в реверсивный 23 счетчик (суммирующий вход)...

Номер патента: 1236537

Опубликовано: 07.06.1986

Авторы: Винник, Гульман, Кудрявцев, Миллер, Нефедов

МПК: G09B 23/26

Метки: моделирования, острого, панкреатита

...отмывка панкреатно-дуоденального блока раствором Хэнкса при 5 С. При достижении уровня гипотермии 1820 С на поверхности поджелудочной железы перескается двенадцатиперстная кишка ниже привратника и на уровне головки поджелудочной железы, герметизируется аппаратными швами. Через культю обцего желчного протока в просвет двецдацтиперстцой кишки 25 вводится катетер для забора проб содержимого. Выделяется участок аорты с чревным стволом, канюлируется селезеночная артерия, коллатерали перевязывак)тся. Выделецеццый панкреато-дуоденальный блок помещается в темостатируемую камеру и под- ЗО ключается к аппарату искусственного кровообращения церфузионного комплекса Гомеостат . 3. Перфузионный раствор состоит из 30 Я аутокрови и 70 о,...

Номер патента: 1237529

Опубликовано: 15.06.1986

Авторы: Раткин, Рысаков

МПК: B61L 17/02, G09B 9/04

Метки: автоматизированных, горок, операторов, сортировочных, тренажер

...и 53 первой стрелки. В цепь управления каждой стрелкой входят контакты 6065 стрелочных переключателей ручного режима, контакты 66- - 68 маршрутных реле, контакты 69 - 72 и 73 - 76 маршрутных реле занятости и свободности рельсовых цепей, контакты 77 - 82 цепей блокировки реле 52 - 57.Блок 6 имитации движения отцепов (фыг. 5) содержит реле 83 с контактами 83. 1, 83.2, рсел 84 с контактами 84.1, 84.2, реле 85 с контактахи 85., 85.2, реле 86 с коцтяктямц 86.1, 86). и реле 87. В пепи управ;еци 5) ре,(. 83- - 86 вксОсны контакть 8891 кнопок ручцого управления. В пецц блокировки реле 83- -86 вклктчсцы собствеци ц. контакты 83.3-.86. и контакты 83.2- 86.2 послдующых релеБлок 7 сравнения 1 фцг. 6) солсржьт реле 92 с контактами 92.1. 92.2, 92.3,...

Номер патента: 1238133

Опубликовано: 15.06.1986

Автор: Чертыковцев

МПК: G09B 9/00

Метки: обучаемых, оценки, психофизиологических, характеристик

...на опасный фактор, Причем всеперечисленные требования должен характеризовать один количественныйкритерий.Устройство состоит из пульта 1оператора, формирующего неопределенное состояние системы "человек - мавина" (СЧМ), преобразователя 2 аналог - код (например цифрового вольтметра типа ф 2000), блока 3 отображения учебной информации (собранного,например, на индикаторах типа ИН)и рабочего места 4 оператора, которыйпо поступающей информации с блока 3У правляет ручками переменных резисторов на пульте 1, блока 5 памяти(текущего состояния обобщенного параметра Н), блока 6 дифференцирования,счетчика 7 времени, блока 8 делениякодов, блока 9 интегрирования, блока 1 О памяти (оптимального параметраОП), блока 11 сравнения, Пульт 1 собран на...

Номер патента: 1238134

Опубликовано: 15.06.1986

Автор: Рыбицкий

МПК: G09B 9/00

Метки: обучаемых, пригодности, профессиональной

...н.Гнапример, лесопильных потоков, в ча- нстности операторов-контролеров каче- пства автоматизированных линий окон счательной обработки пиломатериалов иЦель изобретения - расширениедидактических возможностей устройства путем использования для контроляи обучения правильности и своевременности выполнения оператором отдельных действий или их совокупностипри одновременномвыполнении различныхопераций, например при оценке качества пиломатериалов, когда операторунеобходимо одновременно решать двезадачи; производить операцию оценкикачества и операцию выбора места торцовки доски.На фиг. 1 схематически изображенаструктура устройства; на фиг, 2 и 3 -структура его блоков,Устройство содержит блок вводаучебной информации, состоящий из...

Номер патента: 1238135

Опубликовано: 15.06.1986

Авторы: Белов, Венгеров, Грибов, Жевайкин, Карцев, Мясковский, Чебышев, Язынин

МПК: G09B 9/04

Метки: водителей, средств, транспортных, тренажер

...2 управления в зависимости от дорожной обстановки, имитируемой на экране 23 с теневого проектора 25. По командам с задатчика 29 программ на светосигнализаторе 22 высвечивается требуемая последовательность действий. При этом в моделирующем блоке 12, реализующем упрощенную передаточную функцию моделируемого транспортного средства по углу" и "по скорости", вырабатываются электрические сигнапы, управляющие приводом 26 перемещения теневого проектора 25. Обучающий в это время с помощью блока.30 контроля траектории и. блока 32 оценки контролирует правильность работы обучаемого. Одновременно.имитатор 13 по сигналам с моделирующего блока 12, задатчика 29 программ и рьгчага 4 формирует управляющие сигналы на имитатор 14 акустической .обста...

Номер патента: 1238136

Опубликовано: 15.06.1986

Авторы: Бахмутов, Гержой, Долгоносов, Магид, Пантелеев, Серебряников, Токарев

МПК: G09B 9/00

Метки: котельной, оператора, тренажер, установки

...блока 16 формирования сигналов рассогласования, а выводы каналов подключены к соответствующим входам блока 3 имитаторов состояний котельной установки, где происходит изменение параметров модели в соответствии с сигналом рассогласования, формируемым блоком 16.Блок 20 оптимизации тренажера представляет собой вычислительное устройство, непрерывно производящее расчет отклонения от оптимального коэффициента полезного действия нетто котельной установки по данНым модели, формируемым на выходах блока 3 имитаторов процессов котельной установки. Отклонение от оптимального коэффициента полезного действия нетто котельной установки определяется по соотноиецию видаб+где а- коэффициент избытка воздуха вуходяцхих газах;- нагрузка котельной...

Номер патента: 1238137

Опубликовано: 15.06.1986

Авторы: Гилев, Горюнов, Зайцев, Линев, Молчанов, Пастернак, Пикенин

МПК: G09B 23/28

Метки: внутрикапсульных, моделирования, разрывов, селезенки

...оперативного вмешател ьства.Устанавливают собаку в станок, снабженный электронным механизмом нанесения управляемой дозированной травмы в заранее рассцитаннук) точку селезенки, в которой установлен электрод для измерения тканевого ОВП (окислительно-восстановительного потенциала). Особенность устройства заключается в том, цто оно обеспечивает одномоментное травматическое воздействие из двух встрецных направлений, траектории переме 1 цения которых из встречных направлений составляют 50 - 170, что обеспечивает гидродинамическое воздействие в пределах 300- - 500 мм рт. ст., при силе удара 50 - 89 кг, достаточное для получения внутикапсульцого разрыва; в зависимости от характера локализации селезенки тяжесть травмы регулируют...

Номер патента: 1238138

Опубликовано: 15.06.1986

Авторы: Алексеева, Балий, Ельский, Кирьякулов, Петренко

МПК: G09B 23/28

Метки: аорты, моделирования, стеноза

...шва, что облегчает проведение катстера, уменьшает травматизацию стенки сосуца и значительно уменьшает крсвопогерю.11 ол ре; гено.телевизиоггным контролем сосудстыи отдел катетера проводят до заданного участка аорты. Поступательным движением внутреннего проводника катерера, жесткос"гь которого временно может быть увелицспы и слепнем в его полость зонда ТИпа сМаПДРСН, фИКСИРОВаННОЕ 11 а НЕМ СРЕД- ство установки и раз ьемно соединенное с после,гним 1 стрсгЙствО ВЫВОД 51 т из полости кожуха. Кожух при этом располагается сверху и выполняет, временно, гемостатическую функцию. Через внутренний проводник катетера нагнетают в полость баллона рентгенокоггграсгнос Вспцество, По мере увеличения объема баллона он раздвигает составные части...

Номер патента: 1238139

Опубликовано: 15.06.1986

Авторы: Бредикис, Норкус, Скиркявичюс

МПК: G09B 23/28

Метки: медицинский, тренажер

...А-А на фиг, 1.Медици ский тренажер содержи корпус 101 с присасывающими резиновыми ножками 2,фиксирующими тренажер на поверхности,кронштейны 3, установленные на корпусе 1с возможностью перемещения, а также стягиваемые элементы 4. Стягиваемые элементы 4 выполнень в виде упругих изогнутых 15стержней и закреплены в кронштейнах.Устройство применяется следующим образом. Тренажер фиксируется на столе или другой ровной поверхности с помощью присасывающихся резиновых ножек 2. Два стягива емых элеме 1 га 4, имитирующие упругие края раны и служащие зацепками при завязывании хирургических узлов нужной толщины с помощью винтов 5 и гаек б, кренятся 25 в прижимах 7 кронштейнов 3. Расстояние между элементами 4 регулируется путем передвижения прижимов 7...

Номер патента: 1239741

Опубликовано: 23.06.1986

Авторы: Микульский, Николаев, Орлов, Перепечко, Сакун

МПК: G09B 9/08

Метки: имитатором, средства, транспортного

...деталей верхнего карданного50 55 10 15 20 25 ЗО 35 45 шарнира соответственно относительно имитатора 5 и крестовин 18 и 19,имеющих с вилкой 20 единый центр пересечения геометрических осей. Таким устройством, единым или рассосре.доточенным по нескольким аналогичным конструкциям, соединенным карданными шарнирами с фундаментом 21 и имитатором 5 обеспечивается измерение всех шести координат. Наличие двух крестовин в верхнем карданном шарнире определяется необходимостью развязки измерения угловых и ли ейных координат (устранение влияния на измерение угловых координат по принятой схеме поступательных горизонтальных перемещений имитатора).Электрическая схема блока 6 (комп лексного иэмерителя координат) предполагает соединение выхода...

Номер патента: 1239742

Опубликовано: 23.06.1986

Авторы: Кудрявцев, Кудряшов

МПК: G09B 19/26

Метки: радиотелеграфиста, тренажер

...подается на первый вход элемента 16.Второй, импульс с выхода формирователя 12, задержанный на 2 Г элементом 22, одновременно поступает на вход одновибратора 21 и обеспечивает формирование эталонного импулЬса 40 длительностью(паузы). Импульс эталонной паузы с выхода одновибратора 21 подается навторые входы четШных элементов 16. Сравнение формируемой обучаемым и эталонной пауз 45 происходит в элементе 16, так как только на его первый и второй входы одновременно поданы единичные сигналы, потенциалы с выходов дешиф ратора 1 О и формирователя 8.50Если длительность сформированного обучаемым элемента знака (тире, паузы, точки) равна длительности эталонного, то на выходах элемента 16 сравнения временных меток нет, 55 так как при...

Номер патента: 1239743

Опубликовано: 23.06.1986

Авторы: Бенуа, Мерсон, Назаренко

МПК: G09B 23/28

Метки: манекен

...Редактор Н.Бобкова Заказ 3400/51 . Тираж 455ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 412Изобретение относится к медицийе, а именно к устройствам для обучения.Цель изобретения - имитация подвижности сегментов конечностей за счет выполнения конечностей из отдельных сегментов, соединенных между собой гибкими элементами.На чертеже изображен манекен,общий вид.Манекен содержит муляж туловища 1 с головой 2, верхними и нижними конечностями 3 и устройством 4 для искусственного дыхания, причем конечности 3 выполнены из отдельных сегментов 5, соединенных между собой гибкими элементами 6 и...

Номер патента: 1239744

Опубликовано: 23.06.1986

Авторы: Горюнов, Зайцев, Молчанов, Пикенин

МПК: G09B 23/28

Метки: внутренних, воспроизведения, органов, разрывов

...устройство позволяет повысить точность воспроизведения11гидродинамического взрыва внутреннего органа,1 1 О Формула изобретения Устройство для воспроизведенияразрывов внутренних органов, состоя щее из основания со стойками и раз -мещенного на нем ударного механизмас блоком управления, о т л и ч а ющ е е с я тем, что, с целью повышения точности воспроизведения гидро динамического вэрыга" внутреннегооргана, оно снабжено дополнительнымударным механизмом, установленным наосновании, причем оба ударных механизма расположены в плоскости травми руемого органа и снабжены угломерами смещения ударного механизма в двухплоскостях их съемными подвижными штифтами. Составитель А,Перковский Редактор Н.Бобкова Техред Н,Бонкаяо Корректор...

Номер патента: 1239745

Опубликовано: 23.06.1986

Автор: Пристромко

МПК: G09B 25/00

Метки: модель, пористого, тела

...усеченной пирамиды.Так как нижние основания конусов значительно больше верхних,то величиной по-следних при выполнении расчетов пренебрегают.Поэтому уравнение для определения суммарного объема конусов имеет. следующий вид:7 Ка) Ь 7(КЬ) Ь+ " +иок 24 24Кс 2 Ь12 Коэффициент К учитывает изменение диаметра конуса, С учетом принятых допущений при( =О, К=1, а при 1=90 К=О, Отсюда вытекает, что с до статочной точностью для модели К==соя М,Для решения уравнения (1) определяют необходимые параметры(а+Ь)фя 1 й МЬ15Производят математические преобразования уравнения (1):а сояЫ (а-ЬКкан 24 . 2(а-Ъ (а+Ь (соя(,г1и4 сояо7( соя ф еЕма-Ьаг+Ь 248тя 1 по(,а-Ь а+Ь4830 Объем усеченной пирамиды находятпо известному выражению(а-Ь (аг+ аЬг +Ь г т (640 В...

Номер патента: 1241276

Опубликовано: 30.06.1986

Автор: Рожков

МПК: G09B 3/06, H01J 17/48

Метки: знаний, обучающихся

...которого подключен к контакту ключа 7 со стороны переключателя 3 режимов, а балластный резистор параметрического стабилизатора включен между катодом стабилитрона и положительным выводом источника питания.В режиме тренировки переключатель 3 режимов переводится во второе положение "Тренировка", и на катоды тиратронов пультов 2 подается повышенное отрицательное напряжение через замкнутые контакты одного из переключателей блока 5. Тиратроны зажигаютсяПри разомкнутом ключе 7 напряжение обратной полярности стабилизатора 8 уменьшает напряжение питания тиратронов контрольного табло 6, и они не зажигаются, При замыкании ключа 7 выход параметрического стабилизатора шунтируется и тиратроны контрольного табло зажигаются, если в пультах 2...

Номер патента: 1241277

Опубликовано: 30.06.1986

Авторы: Викторов, Дергачева, Кривошеев

МПК: G09B 19/00

Метки: гироскопических, операторов, приборов, тренажер

...моментами воздействиями (в данном случае М +М,).Применяя к каждой компоненте М и М,правило прецессии, определяем, чтоЙ будет двигаться с суммарной угловой скоростью У,окоторую устанавливаем на двух переключателях блока 4 (верхний в положение Ра нижний - в положение Я ). Так как реле39 (см.фиг.1) обесточено и контакты40 находятся в положении, представленном на схеме, сигналы Я, и Й(положительные или нулевые потенциалы, что определяется типом элемента И и ИЛИ), будут поданы на .элементы 11, 18 и 15, 14 и на элементы 25-28.Из восьми элементов И только элемент 27 пропускает сигнал на элемент 32. На другой вход элемента 32поступает сигнал с блока 3; Элемент32 при наличии двух входных сигналоввыдает управляющий сигнал в блок41, где...

Номер патента: 1241278

Опубликовано: 30.06.1986

Автор: Баранов

МПК: G09B 23/08

Метки: геодезии, инженерной, прибор, учебный

...кГц) выходного сигнала для работы мощного ультразвукоого излучателя 7 и включают его. Под действием ультразвукового излучателя рабочая жидкость 2 со скоростью распространения ультразвуковой волны начинает подниматься во всех капиллярных датчиках 3, замыкая последовательно вначале электрод Н, а затем злектордыК и 4. В момент замыкания электрода Н эталонного капиллярного датчика формирователь 10 формирует сигнал, который, поступив в электронный ключ 11, открывает проход высокочастотных импульсов от высокочастотного генератора 12 на все "стартовые" входы счетчиков соответствующих датчиков 3 в регистраторе 13. Жидкость 2, поднимаясь по капиллярам датчиков, последовательно замыкает их электроды К и 4. Сигналы от замкнутых электродов К и 4...

Номер патента: 1241279

Опубликовано: 30.06.1986

Авторы: Гречушкин, Иванов, Керножицкий

МПК: G09B 23/10

Метки: прибор, учебный, физике

...5 значения, соответствующего точке Кюри, материал их теряет ферромагнитные свойства и переходит в парамагнитное состояние, что приводит к отпаданию магнитов-Фишек 6 от пластин 5 стержней испытуемых образцов 79 2каторы 9 расположены на табло 7 ввиде столбцов, и их число равно числу пластин 5, а сменные таблички 10,соответствующие названию испытуемогообразца, прикрепляются в верхнейчасти табло 7 над соответствующимистолбцами индикаторов 9, Управляютприбором выключателем 11, а электрическая часть схемы содержит реле 12Р, Р,Р) с их размыкающимиконтактами 13,Значение точек Кюри 8 материалов ферромагнитных пластин 5 и расстояния между ними выбираются таким образом, чтобы глаз человека уверенно мог различа промежутки времени между...

Номер патента: 1241280

Опубликовано: 30.06.1986

Авторы: Гайнуллин, Зубков

МПК: G09B 25/06

Метки: макета, местности, объемно-разъемного, рельефа

...разрезанием составляющих его пластинпо линиям разъема, линии разъемананосят на каждую пластину, а нанесение клея на каждую предыдущуюпластину осуществляют на заданномрасстоянии от линии разъемов каждой из пластин и разрезание каждой,последующей пластины осуществляютпосле ее соединения с предыдущей.По контуру основания 1 установлены градуированные стойки 2, на которые нанесены высотные отметки.На основание 1 накладывают пластину 3 и фиксируют ее в стойках 2.Затем на пластину 3 накладываютшаблоны и разрезают по ним пластинупо контуру рельефа местности и полинии 4-б разъемов блоков макета,соответствующим уровню этой пластины. Перед укладкой каждой последующей пластины 7 наносят клей на заданном расстоянии от линии разъемана предыдущую...
