G09B — Учебные и наглядные пособия; пособия для обучения или общения со слепыми, глухими или немыми; макеты; планетарии; глобусы; карты; диаграммы

Номер патента: 1748172

Опубликовано: 15.07.1992

Авторы: Гольденфанг, Лившиц, Максимов, Нахапетян

МПК: G09B 23/22

Метки: демонстрации, изучения, оптических, свойств, среды

...т. е. среда видиб - рашенной боковой поверхностипередает изображение, .р1, Расп еделением, белои зкр5. Н кране 4 наблюдают яркуюю фок с"овк всех пластины . а эПт, является распреде- светящуюся точку.лучей независимо от Хс я, рт ент а параллельно центральнойи= и бесЬх, которое для реаль- луча от центрлениевидал=по е20 ает криволинейную траекторию луча: м х а мало отличается от оси д; твие.ф д монстрация хода л чей в пластинах 5я гл бин об азцэ осуществ- дейсляетсяметодомионоо.м., но дфу Д м н-н й ифузиииз Дем н1 кретным, изменеСОЛИ В ОПТИЧЕСКИЙ МаТЕРИе . атериал - с разным, в том числе дискру б б - 25 1 м показаеля преломления по оси Х(фиг5-9) приведена на примерах возможных ваких темпе атурах о ра от- ниеки,иантов, соответствующих...

Номер патента: 1748173

Опубликовано: 15.07.1992

Автор: Михайличенко

МПК: G09B 23/22

Метки: брюстера, интерференционных, наблюдения, полос

...изобретения: устройство содержит последовательно установленные источник света, диафрагму, две плоскопараллельные пластины одинаковой толщины и блок регистрации. Пластины установлены одна относительно другой под заданным углом. Диафрагма выполнена в виде непрозрачной пластины с кольцевой прорезью, расположенной сймметрично оптической оси устройства на заданном расстоянии, 1 ил,1174 В 173 3 Составитель И,ПахоруковаТехред М.Моргентал Корректор А.Осауленко едактор Е,Конча Тираж Подписноедарственного комитета по изобретениям и открытиям 113035, Москва, Ж, Рэушскэя наб., 4/5 Заказ 2807 ВНИИПИ Гос НТ ССС ьский Производственно-и нат "Патент", г. Ужгород, ул.Гагарина, 101 Целью изобретения является повышение наглядности демонстрации системы...

Номер патента: 1748174

Опубликовано: 15.07.1992

Авторы: Баринов, Зяблицев, Кишеня, Синяченко, Ягленко

МПК: G09B 23/28

Метки: артрита, моделирования

...вводили 100 мкг бычьегосыворо- ., включаютэлектростймулятор и, пбстепенно точйого альбуминэ; растворенного. в 1 мл вращая ручку "Сила тока", устанавливают ам дистиллйровэнной:воды.плитуду стимуляций, которая равнаподпора-.На ручках управленйяэлектростимулято: говому значению,вызывающему ром устанавливали следующие йараметры:подергивайиелапы. По окончании" электро- . период импульса 0,1 мс (что соответствует:.стимуляцйи:электроды извлекают, рану в об- частоте 10000 Гц), длительность 50 мкс, ампласти голеностопного сустава ушивают и 25 литудэ стимуляции О мкА, Электростимуля- обрабатывэют спиртовым раствором йода.-:тор включали и постепенно увеличивали По истечении 14-ти сУток крыс декапитиру-: амплитуду до йоявления подергивания хво-...

Номер патента: 1749903

Опубликовано: 23.07.1992

Авторы: Карлов, Кирюхин, Кудряшов, Мухортов

МПК: G09B 9/00

Метки: оператора, памяти, тренировки

...32 д и элемент И 33, При появлении на пятом межгрупповомформирователь 5 содержит счетчик 34 выходе регистра 13-единичного импульса(с входами прямого и обратного счета), груп (фиг,12 д) последний проходит через элепу элементовИ 35 ф - 35 о. группу светодио- мент И 35 и, на другом входе которого имедов 361 - 3610, элемент ИЛИ 37 и ключ 38, ется единичный потенциал с выходаБлок 6 включает группы элементов счетчика 34, и элемент ИЛИ 37 на вход одИ 391-4 - 3910-д и группу элементов ИЛИ новибратора 57, вызвав появление на его401 - 404. выходе двухсекундного импульса (фиг.12 е),которыйчереззлементИЛИ 20 поступаетна явление единичного импульса на первом управляющий вход элемента 17, прекратив выходе счетчика 24 обесгтечит подачу...

Номер патента: 1749904

Опубликовано: 23.07.1992

Авторы: Карлов, Кирюхин, Кудряшов, Мухортов

МПК: G09B 19/26, G09B 9/00

Метки: оператора, работы

...на выходе сумматора 4, а во второмраторов 7,26 и частотой генератора 19 на 35 случае прекращается подача временйых ме" скорость, с которой оператор должен вести ток с выхода элемента И 9,передачу знаков Задний фронт импульса с выхода одноВключают питание, Счетчики 5 и 35, ре- вибратора 3, приложенного к выходу формигистры 22.и 41, распределитель 25 устанав- рователя 7, вызовет появление на еголиваются в исходное положение, триггеры 40 выходе короткого имйульса, который посту 37 - в нулевое, а триггер 29 - во второе пит на вход элемента 12 и на управляющийположенйе (фиг,5 а), светится трайспарант вход дешифратора 6. Так как временныеиндйкатора 33 "Работа" (фиг.бб). Времен- метки на входе счетчйка 5 отсутствуют, тоные метки с выхода...

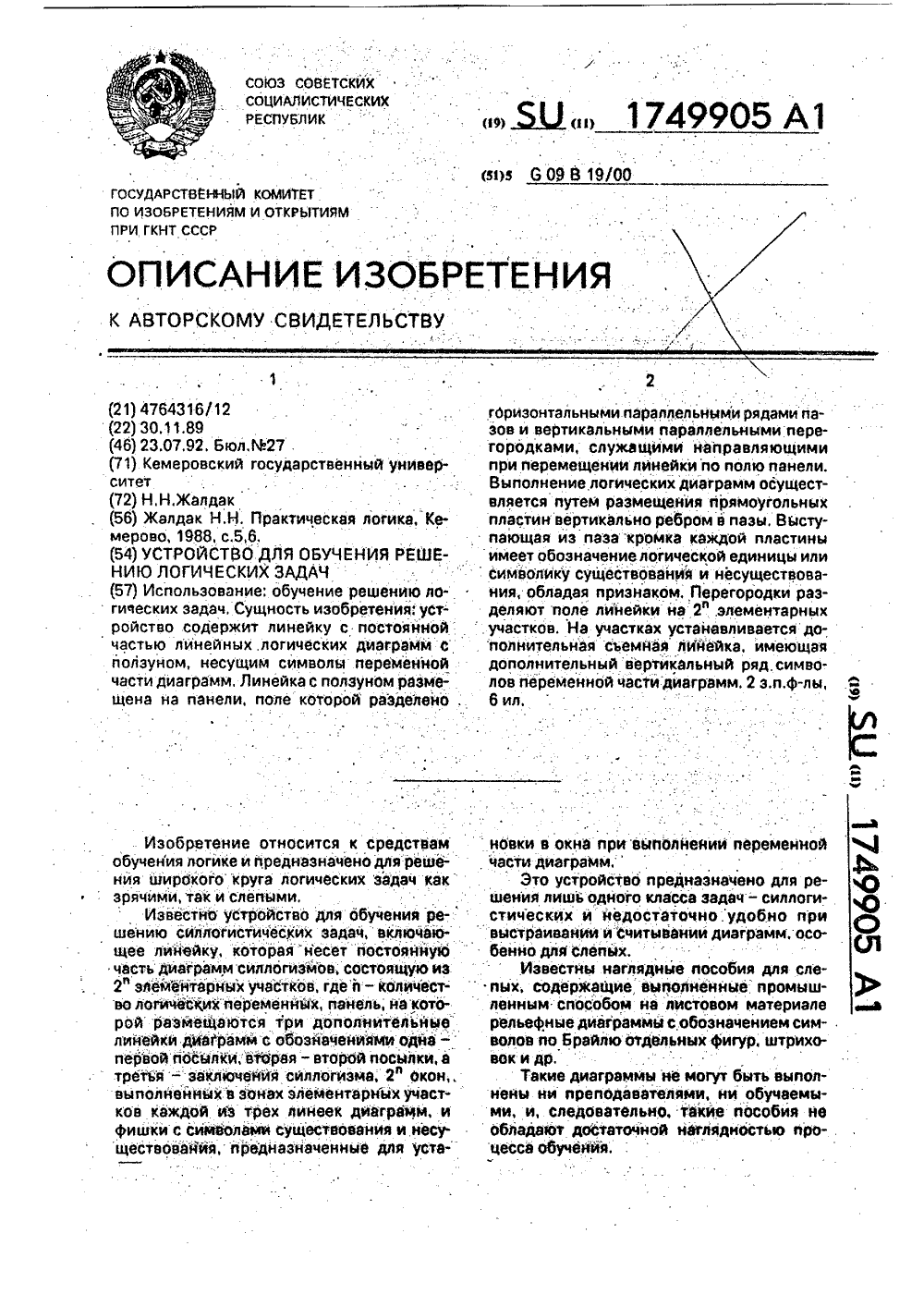

Номер патента: 1749905

Опубликовано: 23.07.1992

Автор: Жалдак

МПК: G09B 19/00

Метки: задач, логических, обучения, решению

...необходимое число пластин 10 рав- ции. Линейка 1 диаграмм перемещается нао,но (2 в):2, где а - число пазов в панели; 40 1 ряд ниже, т.е. на уровень 3-го ряда пазовчисло пластин 10 а - 2"; число пластин 10 б, 6, Установкой соответствующих пластин 10,о+110 в, 10 г - по 2 каждого вида, пластин 10 е,10 ж строится диаграмма второй операЧОд - по две, пластин 10 е и 10 ж - по одной ции, Аналогичным. образом строятся диагкаждого вида на каждые 6 - 7 рядов пазов, раммы последующих операций,Цвет условных обозначений на устройст При построении для формул логики одве должен быть черным или темным, а номестных предикатов с более, чем однойсами детали устройства - белыми илй предметной переменной диаграмм, в котосветлцми. рых используются...

Номер патента: 1751802

Опубликовано: 30.07.1992

Автор: Вертинский

МПК: G09B 7/00

Метки: ввода, звуковой, информации

...идентифицированы речевыесигналы, принадлежащие различным фонемам, что снижает надежность работы устройства по прототипу и предъявляетповышенные требования к закреплениюперсонала, обслуживающего данные АСУ,Повысить надежность работы устройства возможно путем предварительного преобразования речевых сигналов дообразования единой частоты, которая не зависит от высоты голоса оператора, Преобразовать речевые сигналы до созданияединой, стандартной для данного устройства частоты без искажения информации, содержащейся в сигналах, возможно путемдвухкратного смещения сигнала от микрофона и сигнала ат собственного генераторазвуковой частоты, стандартной для данногоустройства, гетеродина,В устройство для ввода звуковой информации, содержащее...

Номер патента: 1751803

Опубликовано: 30.07.1992

Авторы: Карлов, Кирюхин, Кудряшов, Мухортов

МПК: G09B 9/00

Метки: оператора, оценки, пригодности, профессиональной

...кодс выходов преобразователей 38 подаетсяна входы соответствующих узлов 39 индикации.Одновременно единичный потенциал свыхода блока 5 поступает на вход блока 2,обеспечив появление на его выходе импульса длительностью 2 с (фиг. 8 в который поступает на управляющий вход узлов 39индикации, обеспечив их высвечивание.Испытуемый визуально фиксирует и запоминает высвеченные цифры на индикаторах и их последовательность в строке(ряде),а затем воспроизводит запомненные цифрысначала в прямом, а потом в обратном порядке с помощью клавиатуры пульта 10.Пусть, например, в строке высветиласьпоследовательность (ряд) цифр 37245 (фиг.8 г), Испытуемый нажимает клавишу на пульте 10 с цифрой "3", импульс с выхода которой обеспечит появление на выходе...

Номер патента: 1751804

Опубликовано: 30.07.1992

Авторы: Карлов, Кирюхин, Кудряшов, Мухортов

МПК: G09B 9/00

Метки: операторов, отбора, профессионального

...например, в строке высветиласВьреверсивныи регистр 30 нажатием последовательность цифр 374275. Испытуекнопки 36 вводят "1", а затем нажатием мый первой нажимает клавишу клавиатурыкнопки 37 продвигают ее по разрядам реги-, 51 с цифрой "3", Импульс с выходаклавишстра 30, установив в положение, соответст с цифрой "3" поступает на вход элементавующее числу символов в строке, ИЛИ 54 и на вход шифратора 524, обеспечивпервоначально предъявляемых испытуемо- появление.на его выходе четырехзначногому, например шести. двоичного кода, соответствующего цифреНажимают клавишу "Пуск" клавиатуры, "3" в коде 2421 и идентичного коду на выхоустанавливая таймер 56 в исходное положе де преобразователя 401, Кодовая комбинание и запуская генератор 10,...

Номер патента: 1753485

Опубликовано: 07.08.1992

Авторы: Карлов, Кирюхин, Кудряшов, Мухортов, Тарасенко

МПК: G09B 9/00

Метки: оператора, оценки, пригодности, профессиональной

...с выхода триггера 13, на установочный вход регистра 3, возвратив его в исходное состояние, Задержанный импульс с выхода элемента 26 поступает на Р-вход триггера 13, перебросив последний в нулевое положение (фиг. 9 а).Появление следующего тактового импульса с выхода генератора 17 (фиг. 9 б) обеспечит формирование на выходе генератора 16 следующей (новой) двоичной комбинации (фиг, 9 в), которая записывается в разряды первой группы регистра 3 (фиг, 9 д 1), Эта же кодовая комбинация с выхода генератора 16 подается на входы группы блока 5, но дальше не пройдет, так как на управляющий вход блока 5 подан нулевой потенциал с выхода триггера 13. Двоичная комбинация с выхода первой группы регистра 3 подается на одйи входы блока 6, на другие...

Номер патента: 1753486

Опубликовано: 07.08.1992

Авторы: Карлов, Кирюхин, Кудряшов, Мухортов

МПК: G09B 19/26, G09B 9/00

Метки: телеграфиста, тренажер

...элементами знака ффОфКодовые комбинации знаков с выходов регистров 25 и 26 прикладываются к первым входам соответствующих элементов И 27 и 28 соответственно. Прекращение записи5 10 20 25 30 35 40 45 50 55 контрольного знака в регистр 25 обеспечивается подачей единичного потенциала с выхода элемента ИЛИ-НЕ 50 на управляющий вход элемента 51,По окончании передачи знака радиограммы, в котором не более пяти элементов, на выходе элемента И 34 нулевой потенциал не изменится. На выходе формирователя 7 появится импульс паузы (фиг, 12 в), который поступит на вход триггера 65, обеспечив появление на его выходе нулевого потенциала (фиг, 12 а). Нулевой потенциал с выхода триггера 65 подается на блок 6, прекратив подачу тактовых импульсов на вход...

Номер патента: 1755313

Опубликовано: 15.08.1992

Авторы: Назаренко, Отть, Черноиванов, Шетц

МПК: G09B 9/00

Метки: оператора, тренажер

...с вторым входом элемента ИЛИ 29является выходой 16 блока 12 управления и пульта 11 оператора, вторые входы первых элементов И 23 соединены с входом 13 синхронизации блока 12 управления. вторые входы элементов И-НЕ 26 соединенц с входом 14 установки в исходное состояние блока 12 управления, вторые входы вторых элементов И 24 соединены с входом 15 управления индикацией блока 12 управления. Блок 1 задания программ предназначен для управления блоками 12 управления пульта 11 оператора тренажера оператора, Через информационную группу 2 передаются данные, Информационная группа 3 выдает и принимает управляющие сигналы. Информационная группа 4 выбирает соответствующие устройства при передаче данных,Устройство 5 ввода-вывода предназначено для...

Номер патента: 1755314

Опубликовано: 15.08.1992

Авторы: Карлов, Кирюхин, Кудряшов, Мухортов

МПК: G09B 9/00

Метки: оператора, оценки, пригодности, профессиональной

...5 содержит распределитель 19,элементы И 201-201 о и 211-211 о, триггеры4 221-22 Ю, элементы запрета 23, элементы 5ИЛИ 24-26, элементы 27 и 28 запрета иэлемент НЕ 29.- Блок 6 включает счетчик 30 (с регулирующим циклизм счета), элемент 31 запрета,триггеры 32 и 33, элемент И 34 и элемент 10ИЛИ 35,Блок 7 содержит элементы И 361-36 и высветив строку из цифр, на вход триггера 32, перебросив последний в единичное положение (фиг.96) для предотвращения вклЮ.чения одновибратора в блоке 2 при сдвигеинформации в регистре 12, и на вход счеГ чика 30, записав в него единицу.Испытуемый запоминает цифры и их последовательность в строке. Как только погаснет строка, испытуемый должен воспроизвести ее содержание и последовательность, сколько запомнил. При...

Номер патента: 1755315

Опубликовано: 15.08.1992

Авторы: Зимин, Ларин, Павлов

МПК: G01M 17/00, G09B 9/00

Метки: демонстрации, колебаний, средства, транспортного

...Включают вибратор 2. Плавным увеличением частоты колебаний основания 1 обеспечивается получение характерной формы колебаний при резонансе транспортной системы как единого целого относительно осдемпферов 5 демонстрируется их влияние на параметры колебаний подпрыгивания транспортной системы в целом. Равномерным изменением массы каждого из четырех регулируемых грузов 17 наблюдаем влияние массы транспортной системы на частоту резонанса,Для демонстрации колебаний подпрыгивания груза как твердого тела относительно корпуса транспортного средства увеличивают частоту колебаний вибратора 2 до достижения резонансного режима колебаний упругого стержня 13 на пружинах 11 относительно макета 3 корпуса транспортного средства, Включением демпферов...

Номер патента: 1755316

Опубликовано: 15.08.1992

Автор: Шеметун

МПК: G09B 21/02

Метки: воспроизведения, знаков, рельефных

...(рисунка).Сущность изобретения поясняется чертежом, на котором изображено устройство для воспроизведения рельефных знаков в разрезе.Устройство содержит штифт 1, крышку 2, экран 3 из магнитомягкого материала, корпус 4, постоянный магнит 5, электромагнит, состоящий из сердечника 6 из магнитомягкого материала и катушки 7, прокладок 8 и 9, вывод 10 катушки.Штифт 1 - цилиндрический, причем нижний конец штифта, обращенный к постоянному магниту,должен быть выполнен из магнитомягкого материала. Сердечник 6 выполнен из магнитомягкого материала и состоит из сердечника и двух полосных наконечников - нижнего цилиндрического и верхнего прямоугольного для фиксации положения в корпусе 4, Выводы 10 катушки 7 5 10 20 25 30 35 40 50 55 проходят через...

Номер патента: 1755317

Опубликовано: 15.08.1992

Авторы: Гетман, Зеленый, Пищало, Шабека

МПК: G09B 23/04

Метки: замкнутой, имитации, линии, модель, плоскостью, поверхности, сечения

...17 опирается непосредственно на головку и (фиг 1), то вся жидкость находится в полости основание 18 конуса. Герметизацию поло 4, и имитация линии сечения не производитстей конуса от окружающей среды осущест-" ся, В такое крайнее положение поршень 5 вляют уплотнительные кольца 19 и 20, под . может быть переведен, если модель предвакоторые на трубке выполнены проточки. рительноповернуть вершинойвниз. Созда- Верхний конецтрубки 16 насажен на цилин- ваемое при перемещении- к"-вершине дрический отросток 21 в верхней части внут поршня разряжение в полости 4 обеспечит ренней полости сосуда. Место сопряжения засасывание в нее практически всей жидкогерметизировано уплотнительным кольцом сти из полости 1 (останется ее незначитель, чтобы исключить...

Номер патента: 1755318

Опубликовано: 15.08.1992

Авторы: Болдырев, Котляревская, Одинец

МПК: G09B 23/06

Метки: прибор, сопротивлению, учебный

...экрана 5 имеется иэображение горизонтальной линии 14.На лицевой стороне корпуса размещено охватывающее верхний вырез 4 изображение 15 торца нагружаемого бруса, ось которого при центральном сжатии совпадает с изображением стрелочного указателя 9 и с вертикальной осью симметрии экрана 5;Прибор работает следующим образом, При смещении рукоятки 13 вместе с пластиной 6 в корпусе 2 перемещается стрелочный указатель 9, изображенный на этой пластине и имитирующий вектор действующей силы, При этом шток 10 скользит йо цилйндрическому вырезу, имеющемуся во втулке рукоятки 13, а стержень 12 поворачивается, иллюстрируя при взаимодействии с горизонтальной линией 14 на экране 5 за кон изменения напряжений (эпюру напряжений) при различном...

Номер патента: 1755319

Опубликовано: 15.08.1992

Авторы: Ветохин, Ганчеренок, Листопад

МПК: G09B 23/22

Метки: излучения, поляризации, поляризованного, формы, циркулярно

...в резо(4) нансвой среде возникает нелинейная поляризованность на комбинационной частоте в 2 = 2 в о - в 1. Однако она приводит к возникновению поля на этой частоте только при взаимодействии однонаправленных волн (например, вдоль оси г). В последнем случае уравнение, описывающее эволюцию электрического вектора напряженности поля на частоте в 2, может быть представлено в видеъ А - +Е 2 (г) = А (г) Я ЙО,где А(г) - комплексный скалярный множил Л -этель; Я =%+Сео 9 еол- единичный тензор;е = сопз 1 (в нашем приближении) и ею = е 1 / о - векторы поляризации возбуждающей и зондирующей волн соответственно;С - определяется природой нелинейной среды;Э - обозначает диадное произведение.Преобразуем (1) к виду ег =А(г)й ею+ с ео(Б, яо) (2)...

Номер патента: 1756918

Опубликовано: 23.08.1992

Авторы: Долгов, Карлов, Кирюхин, Мельник, Мухортов

МПК: G09B 9/00

Метки: операторов, оценки, работы

...1 еннастсй испытуемых, Одновреме 1 на сэтим импУльс с вь 1 хода элемента 25 (фиг,2,2)переооди 1 триггеры 7-10, и 11,10 о нулевоесостояние.Испытуемые, поинимая визуальную информацию из блоков 2,1-5,1 (например, миГаьИе лампочки), должны отреаГиравэть нанее нажати 8 м кнопки 2.2-5,2 Ответ на соответствующих пультах 2-5 операторов(ф 1:Г,2,4-7), 1 1 ри этом на входы соответствующих триггерао 7 - 10 поступает единичныйпотенциалпереводят их в единичное полож 8 ние в зависимости От времени реакции(фиг,2.8-11,. Гди 1 ич 1-1 ые па генциалы с выходам триггеров 7-10 поступают через дифференциальные цепочки на конденсаторах11.1 - 11.4 л резисторах 11,5-1",8 на вхадь 1элемента И ПИ 11,9, выходной сигнал которого...

Номер патента: 1756919

Опубликовано: 23.08.1992

Автор: Демаков

МПК: G09B 21/00

Метки: слепыми, текста, чтения

...первого элемейта И 8, второй вход ко-. Слепой человек устанавливает устройторого соединен с выходом матрицы 25 ство непосредственно на строку плоскопефотоэлементов 1 и информационньщ вхо- чатного текста и через объектив 18дом блока 2 памяти, управляющий вход ко- графический символ (буква, цифра ит,д,)торого связан.с выходом второго элемейта проецируется на матрйцу фотоэлементов 1,И 9, второй вход. которого подсоединен к ." считывается с пок 1 ощью дешифраторов 5 ивыходу первого триггера 10, Выход первого" 30 6 в виде последовательных электрическихэлемента И 8 связан с Я-входом первогосигнэлов и запоминаетсяв блоке 2 памятитриггера 10. Первьцйвь ход Г 2 генератора 11на время перемещения устройства к следуимпульсов через первый счетчйк...

Номер патента: 1756920

Опубликовано: 23.08.1992

Авторы: Гусев, Шмелев

МПК: G09B 21/00

Метки: информации, отображения, тактильного

...преобразование поступательного дви- ловкой.жения из одной плоскости в другую. Однако этот способ имеет значительМодуль тактильной индикации содер- ный недостаток, заключающийся в трудножитустановленные в корпусе стержни стак-сти изготовления фиксатора, удовлетворятильной головкой, электромагниты и ющего жестким требованиям по точности икоэффициенту трения при миниатюрном исполнении, обусловленном ограниценнымиразМерами блока тактильной инди ации,Кроме того, катушки электромагнитов должны иметь достаточно малые размеры (менее 53 мм в диаметре), что делает их изготовление затруднительным,ЦЕЛЬЮ ИЗОбрЕтЕНИя яВЛяЕТСя уПрощЕние конструкции,В устройстве для тактильного отображенил информации в качестве фиксаторовзаданного положения стержней с...

Номер патента: 1756921

Опубликовано: 23.08.1992

Автор: Зиновьев

МПК: G09B 23/02

Метки: математике, прибор

...3 фиг 4).Диск 1 (фиг,2) имеет в центре круглоеотверс. ие 4, а по,периметру - десять выступов 5, обозначеннь 1 х цифрами по часовойстрел ке: 0,9,8,7,6,5,4,3,2,1.Каждый выстуй относительно один дру гого смещенк центру на величину высотыстрок размещенной на диске информации иобозначен внутри равномерно цифрами почасовой стрелке: 1,2,3,4,5,6,7,8,9,0, расголоженные равноудаленно в соответствии срасположением рядов информации.Диск 2 информации фиг.З) разделен надесять равных секторов 6 с углом 36, обозначенньх по периметру символами числами) 7, Внутри сектора нанесенасоответствующая информация результатоврешения функциональных задач, перемнокения-деления и другие данные, в тех местах (координатах), которые соответствуютустановленным значен 1...

Номер патента: 1756922

Опубликовано: 23.08.1992

Авторы: Вергун, Гетман, Зеленый, Шабека

МПК: G09B 23/04

Метки: прибор, стереометрии, учебный

...раздельноесообщениежидкой и воздушной сред сосу. дов (фиг,3 и 4), Этим исключаетбя образова-"нйе пузырей или перетекание жидкости наее свободной поверхности имитирующейсечение, Эта поверхность остается спокойной, уменьшаясь в своих размерах; и внимание студента от наблюдения за формой.сечейия ничем не отвлекается. Такое сообщение сосудов позволяет осуществить канал 15 (отверстие) в нижней частимерногососуда и канал 16 в виде трубки, выведенной своим выходным сечением по другуюсторону оси вращения моделируемой поверхности в верхнюю часть внешнего сосуда, имитирующей эту поверхность,Дальнейшим развитием модели является установка в канале, сообщающим жидкую среду сосудов, регулируемого дросселя 17, выполненного на основе заостренного...

Номер патента: 1756923

Опубликовано: 23.08.1992

Автор: Утишев

МПК: G09B 23/04

Метки: графике, инженерной, прибор

...не позволяет демонстрировать поверхность гиперболическ:го параболоида в динамике ее тра.,сформации вплоскую фигуру, не позволяетдемонс рироватьдве сети на поверхностиПрибор не позволяет осуществлять непрерывную трансформацию плоской фигурыс чертежом двух ортогональйых сетей всегмент поверхности гиперболического параболоида с чертежом сети прямолинейных.образующих и ортогональн,й сети парабол.Наиболее близким к предлагаемому является прибор (патент США М 284 О 924) длядемонстрации гиперболического параболоида, содержащий плиту, четыре телескопические стойки, две из которы х жесткозакреплены на плите, а две другие установлены с возможностью перемещений в пазах. плиты. На стойкахсмонтированы своимивершинами два шарнирных...

Номер патента: 1756924

Опубликовано: 23.08.1992

Авторы: Альхимович, Бабаянц, Френкель

МПК: G09B 23/06

Метки: взрывоопасных, газов, горючих, демонстрации, свойств, смесей

...длпроветривания камеры после вспышки, а также для демонстрации процесса разгазирования выработки, Обьект, воспринимающий действие взрыва (манекен 14),установлен на шарнире в полОкении не- устойчивогО равновесия и при взрыве под действием ударной волны опрокидывается,рректор А,Ворови Заказ 3090 Тираж ВНИИПИ Государственного комитета по изобретен 113035, Москва, Ж, РаушскаПодписноеям и открытиям при ГКНТ СССРнаб 4/5 гроизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Принцип действия устройства для демонстрации взрывоопасных свойств смесей горючих газов заключается в следующем,Для подготовки модели к демон: рации очередного взрыва камера 2 продувается 5 вентилятором 12, манекен 14 как обьект, воспринимающий...

Номер патента: 1756925

Опубликовано: 23.08.1992

Авторы: Болдырев, Волошин, Одинец

МПК: G09B 23/06

Метки: прибор, сопротивлению, учебный

...грань и опирается балка. Нагру- фф жение балки производится гирями, устанав- ф ливаемыми на поддон 7,подвешенный серьге, припаянной к нйжней грани балки в среднем ее сечении,Для определения перемещений среднего сечения балки вдоль главных осей в соответствующих направлениях устанавливаются стрелочные индикаторы 8., закрепленные в кронштейнах 9, связанных через переклэдину 10 ао стойкой 11, эацелэнной нэ станине 6 установки, Ввиду малого размера бэлки в одном из направлений к соо-ветствующей грани прикреплена пластка 14 для контактэ с штырем индикатора в процессе деформирования балки, Этот индикатор измеряет деформацию вдоль большей из сторон сечения балки. Второй индикатор 8 измеряет деформацию вдоль короткой стороны сечения, Для...

Номер патента: 1756926

Опубликовано: 23.08.1992

Авторы: Болдырев, Котляревская, Одинец

МПК: G09B 23/06

Метки: прибор, сопротивлению, учебный

...только углы сдвига и закручивания.Целью изобретения является повыше-ние наглядности прл демонстрации в динамике гипотезы прямых- радиусов при ;закручивании осесимметричных стержней. ОУказанная цель достигается за счет прозрачного поворотного диСка 4, размещенных между ним и основанйем 1 гибких нитей 5, символизирующих круглый стержень, с имитаторами точек 6, выполненных в виде окрашенных узлов. При повороте диска гибкие нити отклоняются на разные углы, имитаторы остаются на- одном и том же диаметре, что подтверждает гипотезу прямых радиусов при закручивании осесимметричных стержней.1756926 Прибор применяется как демонстрационный на лекциях по дисциплине "Сопротивление материалов" в училище. Он позволяет повысить наглядность...

Номер патента: 1756927

Опубликовано: 23.08.1992

Авторы: Петров, Чернов

МПК: G09B 23/06

Метки: механике, прибор, строительной, учебный

...деформаций при потере устойчивости (при заданных размерах оболочек - моделей отсеков летательных аппаратов), например, из высокомодульных органопластиков, с тем, чтобы обеспечить многоратную демонстрацию потери устойчивости оболочек. Полостй, образуемые пазами 12, с помощью трубопровода 13 соединены с входящей в состав нагружающего устройства пневмосистемой, включающей вакуум- насос 14, ресивер 15 и вентиль 16. В качестве измерительного устройства используется вакуумметр 17. Кроме того, на основании 1 установлен ограничитель перемещений при потере устойчивости оболочек, состоящий из резьбовцх стержней 18 и 19,Демонстрация прибора производится следующим образом.Ограничитель 18, 19 устанавливают в заданное положение с целью...

Номер патента: 1756928

Опубликовано: 23.08.1992

Авторы: Дмитриев, Ларин, Павлов

МПК: G09B 23/06

Метки: механике, прибор, строительной, учебный

...17 от пульта управления 20 подается сжатый воздух (не показано). На пульте управления 20 расположены вакуумметр 23 и манометры 24 и 25 не показаны),Прибор работает следующим образом.Испытывают оболочку 17 устанавливают в кольцевых приспособлениях 16 зажимных устройств 2 и 4, Ограничитель 16 установлен таким образом, чтобы между его устанавливают высоту нагружающего устройства в соответствии с длиной оболочки),Демонстрация явления потери устойчивости и определения критической силы гладких и подкрепленных цилиндрических оболочек в зависимости от точки приложения осевой сжимающей силы при различных условиях закрепления торцов выполняются следующим образом,Нагружение осевой сжимающей силой, В исходном положении телескопический.рычаг 8...

Номер патента: 1756929

Опубликовано: 23.08.1992

Авторы: Корчажкин, Куницын, Матвеев, Мусаев, Семенов

МПК: G09B 23/08

Метки: прибор, учебный, физике

...системы тел, фиксируется, например, светова датчиком. 4 ил,Цель изобретения - расшире онстрационных возможностей.Поставленная цель достигается тем, что учебный прибор по физике, состоящий из основания, выполненногов виде гаэостатической опоры и установленных на нем двух тел, согласно изобретению, снабжен двумя О одинаковыми кольцевыми пружинами, два ЬЗ тела соединены упругой связью, выполнен- О ной в виде двух одинаковых кольцевых пружин, скрепленных одна с другой, а в месте их соединения установлен указатель положения центра масс системы двух тел.На фиг. 1 показан прибор, вид сверху;на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, поперечный разрез; на фиг. 4 - взаимное размещение элементов при неравных массах тел.Учебный прибор по...
