Фазоуказатель

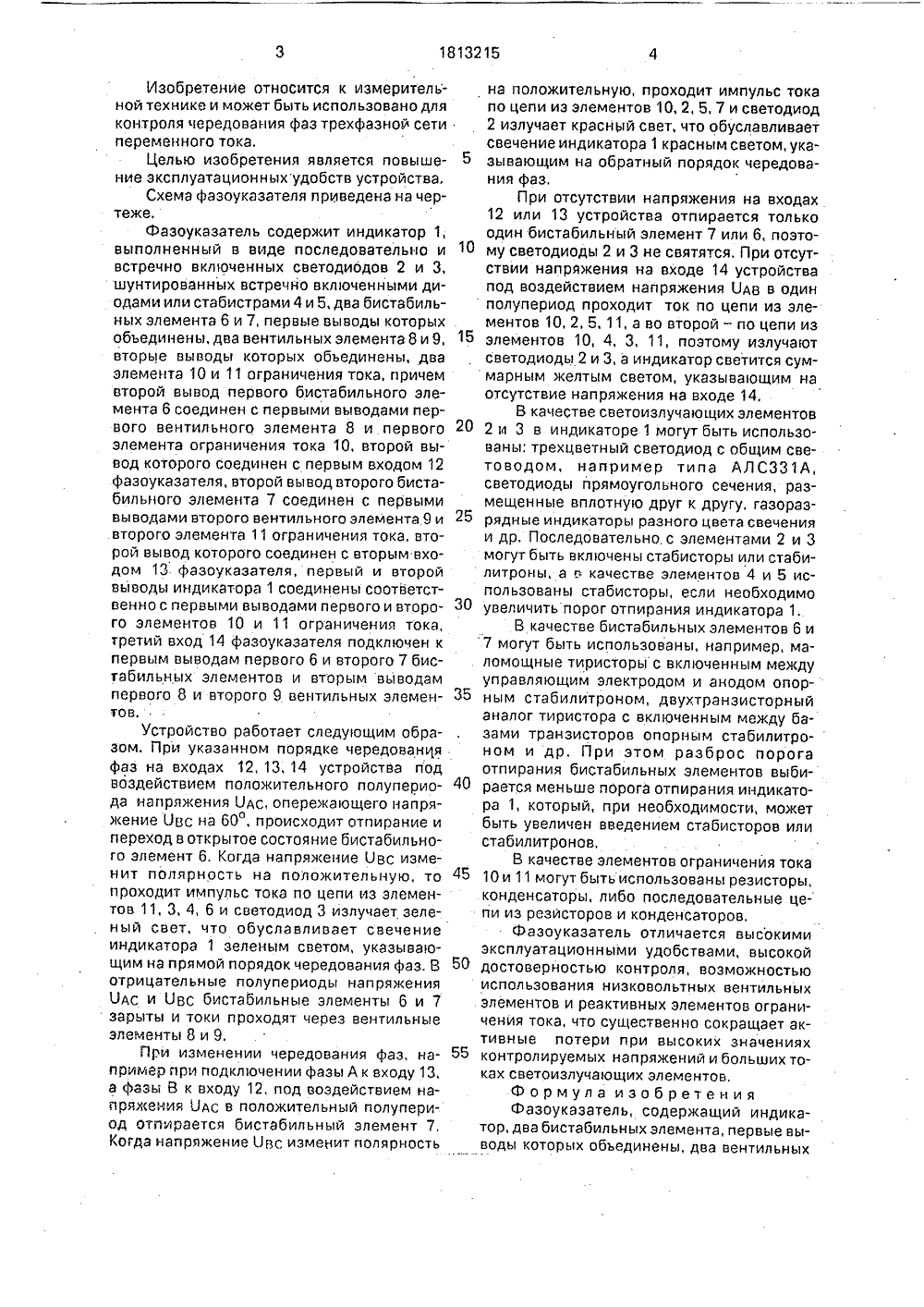

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 813215 1 й 29/18 НИЯ ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(56) Аеторское свидетельство СССРЬЬ 1126901, кл, 6 01 В 29/18, 1982,Авторское свидетельство СССРМ 1396091, кл. 6 01 В 29/18, 1986,(54) ФАЗОУКАЗАТЕРЬ (57) Применение: устройство относится к измерительной технике и может быть использовано для контроля чередования фаз трехфазной сети переменного тока. Сущность изобретения: устройство содержит индикатор 1 (включает два светодиода 2 и 3, два стабистора 4 и 5) два бистабильных элемента (6 и 7), два вентильных элемента (8 и 9) и два элемента отраничения тока (10 и 11) с соответствующими связями. 1 ил.8Изобретение относится к измеритель- ной технике и может быть использовано для контроля чередования фаз трехфазной сети переменного тока,Целью изобретения является повышение эксплуатационныхудобств устройства,Схема фаэоуказателя приведена на чертеже,Фазоуказатель содержит индикатор 1, выполненный в виде последовательно и встречно включенных светодиодов 2 и 3, шунтированных встречно включенными диодами или стабистрами 4 и 5, два бистабильных элемента 6 и 7, первые выводы которых обьединены, два вентильных элемента 8 и 9, вторые выводы которых обьединены, два элемента 10 и 11 ограничения тока, причем второй вывод первого бистабильного элемента 6 соединен с первыми выводами первого вентильного элемента 8 и первого элемента ограничения тока 10, второй вывод которого соединен с первым входом 12 фазоуказателя, второй вывод второго бистабильного элемента 7 соединен с первыми выводами второго вентильного элемента.9 и второго элемента 11 ограничения тока, второй вывод которого соединен с вторым входом 13 фаэоуказателя, первый и второй выводы индикатора 1 соединены соответственно с первыми выводами первого и второго элементов 10 и 11 ограничения тока, третий вход 14 фазоуказателя подключен к первь 1 м выводам первого 6 и второго 7 бистабильных элементов и вторым выводам первого 8 и второго 9 вентильных элементов,Устройство работает следующим образом. При указанном порядке чередования фаз на входах 12, 13, 14 устройства под воздействием положительного полупериода напряжения Одс, оперекающего напряжение Овс на 60, происходит отпирание и переход в открытое состояние бистабильного элемент 6. Когда напряжение Овс изменит полярность на положительную, то проходит импульс тока по цепи из элементов 11, 3, 4, 6 и светодиод 3 излучает зеленый свет, что обуславливает свечение индикатора 1 зеленым светом, указывающим на прямой порядок чередования фаз, В отрицательные полупериоды напряжения Одс и Овс бистабильные элементы 6 и 7 зарыты и токи проходят через вентильные элементы 8 и 9.При изменении чередования фаэ, например при подключении фазы А к входу 13. а фазы В к входу 12, под воздействием напряжения Одс в положительный полупериод отпирается бистабильный элемент 7, Когда напряжение Овс изменит полярность на положительную, проходит импульс токапо цепи иэ элементов 10, 2, 5, 7 и светодиод2 излучает красный свет, что обуславливаетсвечение индикатора 1 красным светом, ука 5 зывающим на обратный порядок чередования фаз,При отсутствии напряжения на входах12 или 13 устройства отпирается толькоодин бистабильный элемент 7 или 6, поэто 10 му светодиоды 2 и 3 не святятся. При отсутствии напрякения на входе 14 устройствапод воздействием напряжения Одв в одинполупериод проходит ток по цепи из элементов 10, 2, 5, 11, а во второй - по цепи из15 элементов 10, 4, 3, 11, поэтому излучаютсветодиоды 2 и 3, а индикатор светится суммарным желтым светом, указывающим наотсутствие напряжения на входе 14.В качестве светоизлучающих элементов20 2 и 3 в индикаторе 1 могут быть использованы: трехцветный светодиод с общим световодом, например типа АЛС 331 А,светодиоды прямоугольного сечения, размещенные вплотную друг к другу, газораз 25 рядные индикаторы разного цвета свеченияи др. Последовательно. с элементами 2 и 3могут быть включены стабисторы или стабипитроны, а в качестве элементов 4 и 5 использованы стабисторы, если необходимо30 увеличить порог отпирания индикатора 1.В качестве бистабильных элементов 6 и7 могут быть использованы, например, маломощные тиристоры с включенным междууправляющим электродом и анодом опор 35 ным стабилитроном, двухтранзисторныйаналог тиристора с включенным между базами транзисторов опорным стабилитроном и др, При этом разброс порогаотпирания бистабильных элементов выби 40 рается меньше порога отпирания индикатора 1, который, при необходимости, можетбыть увеличен введением стабисторов илистабилитронов,В качестве элементов ограничения тока45 10 и 11 могут бытьиспользованы резисторы,конденсаторы, либо последовательные цепи иэ резисторов и конденсаторов.Фазоуказатель отличается высокимиэксплуатационными удобствами, высокой50 достоверностью контроля, возможностьюиспользования низковольтных вентильныхэлементов и реактивных элементов ограничения тока, что существенно сокращает активные потери при высоких значениях55 контролируемых напряжений и больших токах светоизлучающих элементов.Формула изобретенияФазоуказатель, содержащий индикатор, два бистабильных элемента, первые выводы которых объединены, два вентильных1813215 Составитель А.ДружининТехред М,Моргентал Корректор С,Лисина Редактор Т.Орлова Заказ 1596 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 элемента, вторые выводы которых объединены, и два элемента ограничения тока, причем второй вывод первого бистабильного элемента соединен с первыми выводами первого вентильного элемента и первого элемента ограничения тока, второй вывод которого соединен с первым входом фазоуказателя, второй вывод второго бистабильного элемента соединен с первыми выводами второго вентильного элемента и второго элемента ограничения тока, второй вывод которого соединен с вторым входом фазоуказателя, о т л и ч а ю щ и й с я тем, что, с целью повышения эксплуатационных удобств, индикатор выполнен с возможностью изменения цвета свечения в зависимо сти от полярности напряжения, первый ивторой выводы индикатора соединены соответственно с первыми выводами первого и второго элементов ограничения тока, третий вход фазоуказателя подключен к 10 первым входам первого и второго бистабильных элементов и вторым выводам первого и второго вентильных элементов.
