Устройство для дискретного регулирования разности фаз сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

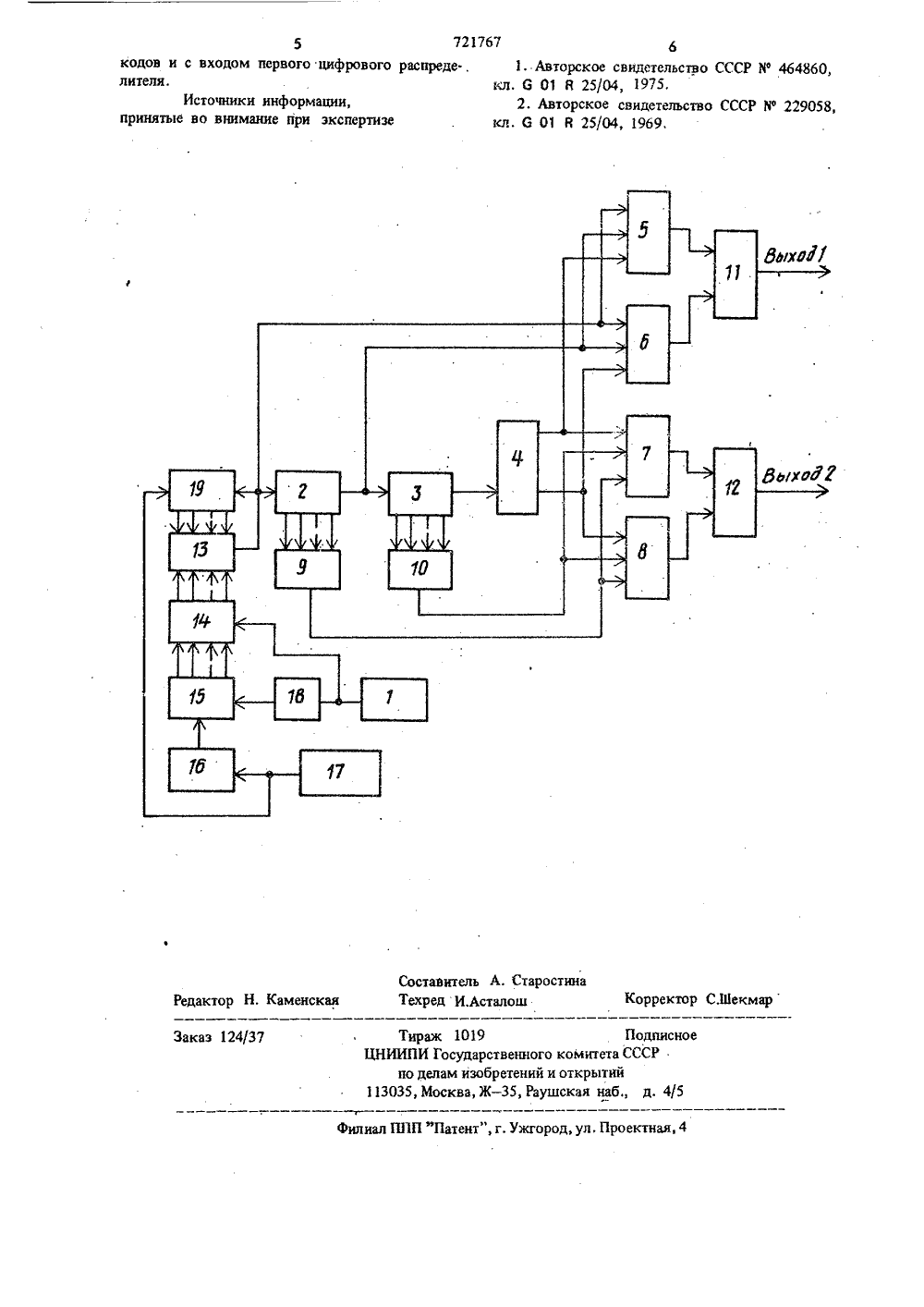

(22) Заявлено 04.10,77 (21; 2532691/18.21с присоединением заявки РЙ(51)М. Кл. 6 01 В 25/04 зааударотаоиикй комитат СССР аа двлам изобретений к открытий.77 (088,8) Дата опубликования описания 15.03.80(7 ) Заявитель Ордена Трудового Красного Знамени специальноеконструкторское бюро аналитического приборостроения АН СССР(54) УСТРОЙСТВО ДЛЯ ДИСКРЕТНОГО РЕГУЛИРОВАНИЯ РАЗНОСТИ ФАЗ СИГНАЛОВ Изобретение относится к области измеритель.ной техники, в частности к области регулирования фазовых сдвигов.Известно устройство дискретного измененияфазы сигналов, содержащее задающий генератор,5триггерные делители частоты и выходные элементы 111,Такое устройство не обеспечивает равенствачастоты задающего генератора и выходной частоты устройства. Наиболее близким к данному изобретению является цифровое фазозадающее устройство, содержащее задающий генератор, выход которого соединен с последовательно соединенными15 цифровыми распределителями, и управляющий триггер, счетный вход которого соединен с выходом цифрового распределителя, а выходы - со входами схем совпадений и опорного и измерительного каналов, выходы схем совпадения,О соединены с установочными входами триггеров опорного н измерительного каналов 2),Недостатком этого устройства является различие входной н выходной частот. Цепью изобретения является обеспечение возможности регулирования разности фаз сигналов, получаемых на частоте, соответствующей частоте задающего генератора.Это достигается за счет того, что в устройство, содержащее задающий генератор, последовательно соединенные цифровые распределители и управляющий триггер, выходы которого соединены: первый - с первыми входами первого и третьего элементов совпадений и второй - с первыми входами второго и чет. вертого элементов совпадений, при этом вторые и третьи входы первых двух элементов совпадений подключены к входам первого и второго цифровых распределителей, вторые и третьи входы двух других элементов совпа.дений подключены соответственно к выходам первого и второго переключателейвыходов цифровых распределителей, подсоединенных к вторым выходам цифровых распределителей, а также триггеры опорного н измерительного каналов, установочные входы которых соеди.иены с выходами элементов совпадений, вве.дены блок сравнения кодов, блок тамяти,3 72два счетчика импульсов, делитель частоты,генератор опорного напряжения и элементзадержки, при этом одна группа входовблока сравнения кодов через блок памятиподключена к входу первого счетчика импуль.сов, счетный вход которого через делительчастоты соединен с выходом генератора опор.ного напряжения, а установочный вход пер.ваго счетчика импульсов через элемент задержки соединен: выходом задающего генератораи управляющим входом блока памяти, другаягрупщ входов блока сравнения кодов соединена с выходами второго счетчика импульсов,счетный вход которого соединен с выходомгенератора опорного напряжения, а установочный вход второго счетчика импульсов соединенс выходом блока сравнения кодов и с входомпервого цифрового распределителя.На чертеже представлена блок-схема предлагаемого устройства, где: 1 - задающий генератор,2, 3 - цифровые распределители, 4 - управляющий триггер, 5, 6, 7, 8 - элементы сов.падения, 9, 10 - переключатели выходов цифровых распределителей, 11, 12 - триггеры, 13 -блок сравнения кодов, 14 - блок памяти,15 - первый счетчик импульсов, 16 - делительчастоты, 17 - генератор опорного напряжения,18 - элемент задержки, 19 - второй счетчикимпульсов.Работает устройство для дискретного регули.рования разности фаз-следующим образом.Для простоты рассмотрения в качестве при.мера взят коэффициент деления делителя частоты 16 и тракта .цифровых распределителей 2и 3 равным 10. Выходное напряжение генератора опорной частоты 17 подается на делительчастоты 16. С выхода делителя частоты сигналподается на счетчик 15, который заполняетсяимпульсами до прихода одного из задержанныхна время перезаписи в блок памяти 14 импуль.сов задающего генератора 1, В блок памяти14 записывается число (в данном примере число2), на которое делится частота сигнала опорного генератора 17. На вход цифрового распределителя 2 подаются импульсы с частотой,определяемой по формулеУ ие 1 чтаогде Хо - частота сигнала опорного генератора17;Фз - частота сигнала задающегогенератора 1;й - коэффициент деления делителя частоты 16,Общий коэффициент деления частоты циф.ровь 1 х распределителей 2, 3 устанавливается поэтому на выходе управляющего тригге.1767 ра 4 формируется напряжение с частотой повто.рения 1 з. Напряжение с выхода управляющеготриггера 4 дает разрешающий сигнал на элементы совпадений 5, б, 7, 8 и при приходесигналов с переключателей 9, 10 формируетсятриггером 12, изменяемое по фазе напряжение.Опорное напряжение. формируется триггером 11при приходе сигналов со входа и выходацифрового распределителя 2. 10 Результаты испытаний показали, что предла. гаемое техническое решение дает существенный положительный эффект, заключающийся в возможности регулирования разности фаз сигналов без изменения частоты. 15 Устройство для дискретного регулирования разности фаз сигналов, содержащее задающий генератор, последовательно соединенные цифровые распределители и управляющий триггер, выходы которого соединены: первый - с первыми входами первого и третьего элементов совпадений и второй - с первыми входами второго и четвертого элементов совпадений, при этом вторые и третьи входы первых двух элементов совпадений подключены к входам первого и второго цифровых распределителей, а вторые и третьи входы двух других элементов совпадений подключены соответственно к выходам первого и второго переключателей, выхо. дов цифровых распределителей, подсоединенных ко вторым выходам цифровых распределителей, а также триггеры опорного канала и измерительного канала, установочные входы которых .соединены с выходами элементов совпадений, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности регулирования разнос. ти фаз сигналов на частотесоответствующей частоте задающего генератора, в устройство введены блок сравнения кодов, блок памяти, два счетчика импульсов, делитель частоты, генератор опорного напряжения и элемент задержки, при этом одна группа входов блока сравнения кодов через блок памяти подключена к входу первого счетчика импульсов, счетный вход которого через делитель частоты соединен с выходом генератора опорного напряжения, а установочный вход первого счетчика импульсоа через элемент задержки соединен с выходом за. дающего генератора и управляющим входом блока памяти, другая группа входов блока сравнения кодов соединена с выходами второго счетчика импульсов, счетный вход. которого соединен с выходом генератора опорного иапря. жения, а установочный вход второго счетчика импульсов соединен с выходом блока сравнения 20 25 30 3540 45 0 55 Формула изобретения5 72176кодов и с входом первого цифрового распределителя.Источники информации,принятые во внимание при экспертизе 7 61 Авторское свидетельство СССР Х 4 464860, кл, 6 01 й 25/04, 1975,2, Авторское свидетельство СССР Хф 229058, кл. 6 01 й 25/04, 1969,тавитель А. СтаростинаРед И,Асталош Корректор С.Шекмар едактор Н. Каменская Т ЦНИИаз 124/37 твенного ком ретений и отк - 35, Раушская Патент", г. Ужгород, ул, Проектная, 4 иал П 1 ираж 10 ПИ Госуд по делам и 113035, Москва Подписноета СССРтийнаб., д, 4/5
СмотретьЗаявка
2532691, 04.10.1977
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО АНАЛИТИЧЕСКОГО ПРИБОРОСТРОЕНИЯ АН СССР
ПРОКУДИН АЛЕКСАНДР ПЕТРОВИЧ, БЕЛОВ ЮРИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01R 25/04
Метки: дискретного, разности, сигналов, фаз
Опубликовано: 15.03.1980
