G01N — Исследование или анализ материалов путем определения их химических или физических свойств
156341
Номер патента: 156341
Опубликовано: 01.01.1963
МПК: G01N 3/56
Метки: 156341
...замером глубины канавки протектора или взвешиванием шины,Особенность описываемого способа заключается в том, что на боковую поверхность выступов рисунка протектора известным методом наносят параллельные линии под углом 3 - 5 к его поверхности и по длине остающихся линий определяют фактический износ рисунка протектора. Применение такого способа позволяет повысить точность измерения.На чертеже изображен выступ рисунка протектора с нанесенными на нем линиями, с помощью которых определяют величину износа грани протектора по описываемому способу.Для осуществления способа используют нагретую металлическую пластинку, на которую нанесены наклонные риски. На боковую поверхность выступа рисунка протектора наносят (выжигают) под углом 3 - 5 к...
156342
Номер патента: 156342
Опубликовано: 01.01.1963
МПК: G01N 24/10, G12B 15/00
Метки: 156342
...20 для откачки резонатора; входного волноводного фланца 21; сифона 22 с вакуумной изоляцией для заливки жидких водорода или гелия и трубки 23 откачки крностата.Для настройки резонатора в охлажденном состоянии применен поршень 17, котооый может поступательно перемещаться в резонансной полости с помощью трубчатой тяги 13, связанной с микрометрическим ходовым винтом 4 и гайкой 5 с маховичком. Герметизация при этом перемещении осуществляется с помощью сильфона 7, Ориентация исследуемого кристалла 18 в горизонтальной плоскости производится путем поворота поршня 17, на конце которого он укреплен, Вращение передается поршню 17 с помощью трубчатой тяги 13, которая связана с лимбом, имеющим шкалу, градуированную от О до ЗбО,Ьо избежании...
156343
Номер патента: 156343
Опубликовано: 01.01.1963
МПК: G01N 3/34, G01N 33/02
Метки: 156343
...сахаром выполнено в виде двух дисков 1, закрепленных на стержне 2, который присоединен к стержню вибратора. Между дисками закрепляются стеклянные трубки 3 с каучуковыми пробками 4. На пробки о со стеклянными трубками внутри наложена металлическая сетка и капроновая ткань. Для закрепления емкости служит штатив б.В трубки 3 наливается до половины их объема исследуемая патока, а затем вносится пестиком сахарный песок (примерно 10% веса патоки). Устройство с набранными пробами, висящее на вибрационном стержне, опускается в заполненный водой ультратермостат.156343 Температуру выбирают такой, чтобы патока оказалась несколько ненасыщенной и доходила до насыщения при растворении сахара.После этого для определения сухих веществ из трубки,...
156344
Номер патента: 156344
Опубликовано: 01.01.1963
МПК: G01N 25/10, G01N 33/14
Метки: 156344
...)и и трубкой 6.В цилиндр 1 помещаются термометры 7 и 8. Мерная колба 2 нижнъ концом и термоетр 8 через пробБ вводятся внутрь колоы 9, которая соединена этой же пробкоЙ с цилиндром 1.Колба 11 соединена с колбой 2 патрубком 5.Спиртуозность столовых вин опрсделяот следующим образом.В колбу 9 наливают 15 - 20 гил воды, Воду в колбе доводят до к 1- пения и, измерив температуру кипения воды, устанавливают показания ермометра на нуль спирговой шкалы линейки. Затем воду сливаюг, а в колбу наливают 50 лл вина.М 156344Цилиндр 1 через патрубок 10 наполняют водой. Вино в колбе 9 доводят до кипения. Температуру отмечают по термометру 8, При этом краник 4 открыт, и колба 9 соединена с атмосферой.По точке кипения вина определяют соответствующее...
156484
Номер патента: 156484
Опубликовано: 01.01.1963
Метки: 156484
...2 винтообразной конфигурации. На верхггегг конце корпуса посредством байонетного соединения (на чертеже не показано) крепится крышка-переходник 3. Стержень 4 крышки о входит в шпиндель портативного бурового станка, На ниькнем вконце корпуса также посредством банонетного соедгпгеггпя пргьквеплена сьемная оуроваьг козонга 5, которая яляется реж 1 гцим органом бура. Коронка снабжена победитовыми пластинками 6, острые кромки которых врезаются в мерзлый грунт, а внутренние грани шлифуют керн 7Отшлифованный керн свободно входит в корпус бура с зазором в 3 им, что предохраняет керн от скручивания, стирания и излома.рунт выносится лопастями из скважины на поверхность. После того, как бур прошел на нужную глубину, бу)ение прекращается и...
156528
Номер патента: 156528
Опубликовано: 01.01.1963
МПК: G01N 7/04
Метки: 156528
...определяют по привесу адсорбата в монослое на поверхности и по количеству его, остающемуся при длительной откачке образцов при 0 С и 10-в,ягя рт. ст.П р и м е р. Измерение адсорбции проводят в вакуумной установке на весах Мак-Бена при 0 С на образцах силикагеля, сформованного в присутствии рацемической и ( - , )-винной кислот и полученного гидро(+)-тетра-(2-гетилбутогси)-силагга, а также на силгп,агеле, полученном в обычных условиях. Получены нзотермы адсорбции паров рацемического и (+) -вращающего бутанола(а 1", = + 12,64).Ниже приводятся величины адсороции в 1 глг,г адсорбента, а) В монослое: 3,70: 2,80: 2,65: 3,46 - для рацемнческого бутанолаи 3,24: 2,73: 2,51: 3,15 - для ( - , )-бутанола.б) В остатке монослоя: 2,98: 2,82:...
156704
Номер патента: 156704
Опубликовано: 01.01.1963
МПК: G01N 1/14
Метки: 156704
...чего клапаны 1 и 2 прижимаются к дозирующей камере 3,Этот момент соответствует второму циклу, показанному на фиг. 3.Пройдя продольный паз 13, толкающая ось 7 поднимает верхний клапан 2, тем самым открывая доступ жидкости в камеру 3. Дозирующая камера при этом промывается и заполняется жидкостью из потока. Этот момент соответствует третьему циклу, показанному на фиг. 4.После этого из пневмоканала выпускается возду и под действием пружины 5 шток 6 с толкающей осью 7 опускается вниз, одновременно верхний клапан 2 прижимается к камере 3, отсекая из потока пробу жидкости. Это соответствует четвертому циклу, показанному на фиг. 5,Продолжая двигаться вниз, шток б с толкающей осью 7, пройдя паз 13, тянет за собой вниз нижний клапан 1,...
156712
Номер патента: 156712
Опубликовано: 01.01.1963
МПК: G01N 21/45, G01N 21/59
Метки: 156712
...ири ) иы. ) ЯЗПОСТ 51 к),а, равны). Псбольцом иеетио)5, числ полуволи.Па С)те)ке изооражеио устроЙство, иллюстируи)гцсе прслгоженНЫ 11 СПОСОО.Свет от щс,.и моно),)ат и)а 1 иопазает в и:Тс:еромстр Майкельсои 2, В 0 ии пз пучков кот 01)010 по)ещеи 2 э Гало 251 кювет 1 2, а В руго - - К 10 ВЕТЯ 3 С ВЕИЕСТВО), ,ОМПСИСЯТ 01) 4 ПОЗВОГЯЕТ ГЬ 12 ВИО )Е- нять разность );ода, а кли или;иафрагма 5 - плавно ослаблять п 5- ок. ПООЙЛЯ Дна 1)1)ЯГ)1 о, Гг"ок иг,гЛаст иа фотПрис)1:ик /,Из)Срс:.Пс прОизвол 51 т слс,цуоцги. 00)230). В)ссто кюветь 3 поси: аОт а: 15 ОГПпуО к 10 всту Оез Вещества, кс) с:сатор 0) -,г имволят сиП 1,мини):5 у, 2 Зате):яи)р 2 гъ 01 0 - , игло. Б)ест) пмстой кю;с) ы ПО)ецаот ковету о с Всисство), снова пг;волят ко)1 пеисато)Ол г...
156713
Номер патента: 156713
Опубликовано: 01.01.1963
МПК: G01N 27/60, H01J 49/26
Метки: 156713
...поворота которого зависит величина тока злектромагнига. На оси 5 подвижного контакта поте 1 ц 110 метра имеес кулачок 6, заставляющий сраоатывать котакты 7 и 8, жестко закрепленные на регулировочных дисках 9.Поворотом дисков 9 задается амплитуда колебаний реле-переключателя 6, изменяющего переключением контактов 7, 8 направление вра 1 цения двигателя 1; коническая передача 10 служит для ручного вращения рукояткой 11 подвижного контакта потенциометра после отключения редуктора с помощьюрукоятки 12, что обеспечивает удоб156713ство и быстроту регулировки ширины записываемого интервала. Рукоятка И служит для переключения передачи редуктора.Работой двигателя управляет электрическая схема. Потенциометр, от положения подвижного контакта...
156719
Номер патента: 156719
Опубликовано: 01.01.1963

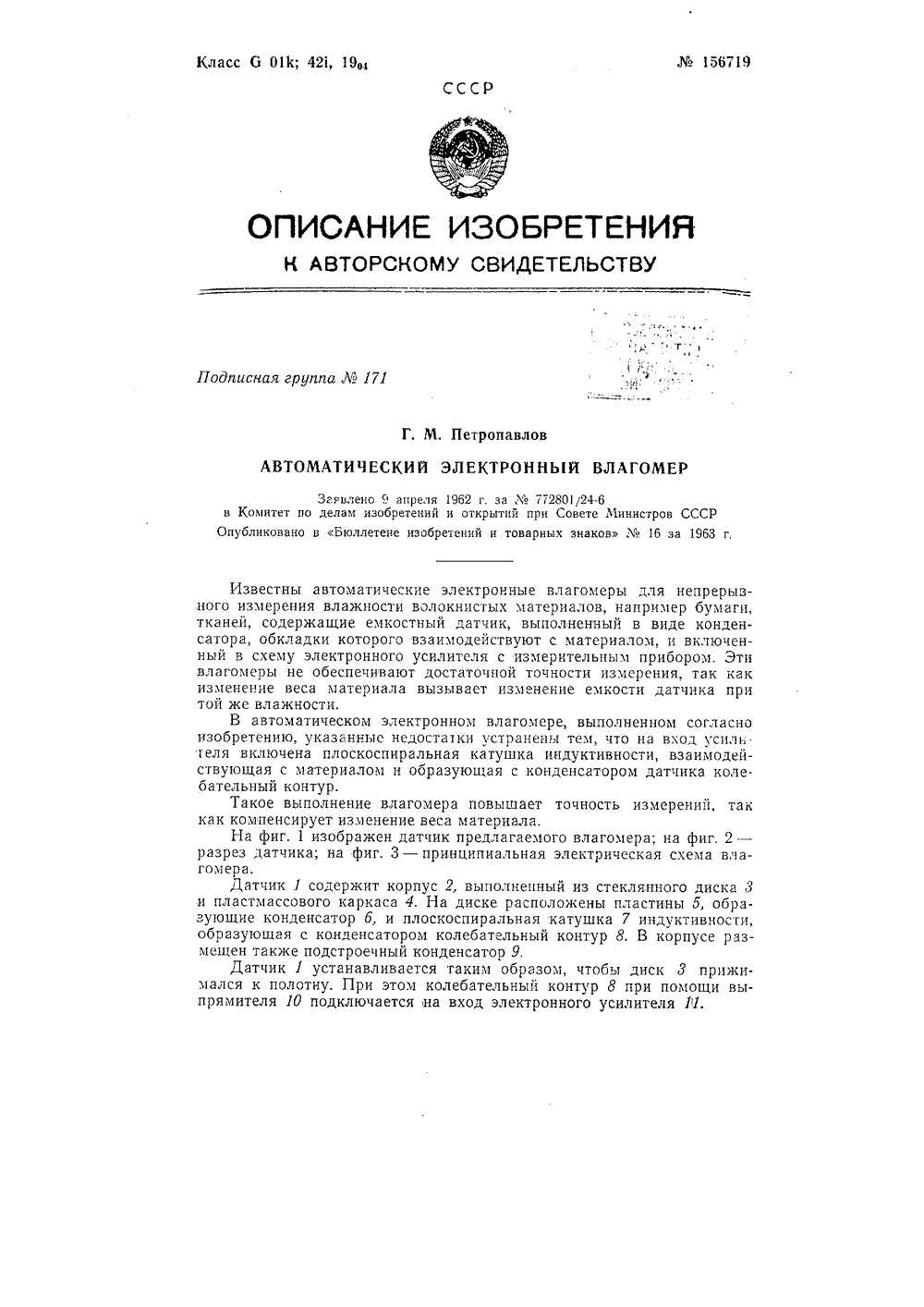

МПК: G01N 27/22
Метки: 156719
...диска 3 и пластмассового каркаса 4. На диске расположены пластины 5, образующие конденсатор б, и плоскоспиральная катушка 7 индуктивносги, образующая с конденсатором колебательный контур 8. В корпусе размещен также подстроечный конденсатор 9,Датчик 1 устанавливается таким образом, чтобы диск 3 прижимался к полотну. При этом колебательный контур 8 при помощи выпрямителя 10 подключается на вход электронного усилителя 11.15 б 719Влагомер питается стабилизированным напряжением от трансформатора 12, которое выпрямляется в выпрямителе И и подается на генератор 14 высокой частоты. Параллельно генератору 14 включен колебательный контур 15. Сеточный ток генератора 14 поступает на реохорд 1 б электронного усилителя 11. Выпрямитель 10...
156720
Номер патента: 156720
Опубликовано: 01.01.1963
МПК: G01N 1/00, G01P 13/00
Метки: 156720
...с противовесами. На чертеже приВеденя схема посдлягаемого датчика. Фл 1 огарка 1 укреплена на стержне 2 и уравновешена грузами- противовесами 3 на стержнях 4, располоненных в пространстве под углом 120 друг к другу. Все три стержня расположены в разных плоскостях, что придает подвижной системе большую устойчивость. Благодаря карданному подвесу, состоящему из кольца о и подвижной головки 6, флюгарка имеет две степени свободы.Угол поворота флюгарки вокруг вертикальной оси псредается ротору сельсина-датчика 7 горизонтальной составляющеи направления ветра через поводковую муфту о, а угол поворота флюгарки вокруг горизонтальной оси передается ротору сельсина-датчика 9 вертикальной составляющей направления ветра через ведомую втулку 10.М...
156721
Номер патента: 156721
Опубликовано: 01.01.1963
Метки: 156721
...в ионосфере 11 с позволяют оценить величину токов помех, влияющих на результат измерения.Предложенный флюксметр отличается от известных тем, что на входе его синхронного детектора включено реле максимального тока, реагирующее на сумму рабочего тока и тока помех.На чертеже изображена блок-схема предложенного флюксметра.На помещенной в электрическое поле измерительной пластине 1, соединенной с корпусом через сопротивление Лат, образуется заряд, пропорциональный напряженности поля, который при экранировании измерительной пластины 1 экранной пластиной 2 стекает на корпус.При попеременном открывании и экранировачии измерительной пластины 1 на сопротивлении Рвт образуется переменное напряжение, которое усиливается усилителем 3, детектируется...
156728
Номер патента: 156728
Опубликовано: 01.01.1963
Метки: 156728
...вращение двигателем 5 через одноступенчатый зубчатый редуктор б. На концах фермы 4 установлены сменные156728 колеса 7 (соответственно 2 или 3 колеса аналогично 2 и 3 осным тележкам). Колеса 7 воспринимают нагрузку от фермы 4 и передают через верхнее строение пути на земляное полотно.Нагрузка на ферму создается нагрузочным устройством, выполненным в виде центробежного регулятора 8 с независимым приводом , На оси 2 ферма 4 удерживается в горизонтальной плоскости при помощи радиального подшипника (на чертеже не показан) и может перемещаться в вертикальном направлении. На нижнем поясе 10 фермы 4 лежит плита 11. Плита опирается на пояс через упорный подшипник 12 и перемещается вместе со всей фермой. На плите 11 шарнирно закреплены рычаги 13...
156730
Номер патента: 156730
Опубликовано: 01.01.1963

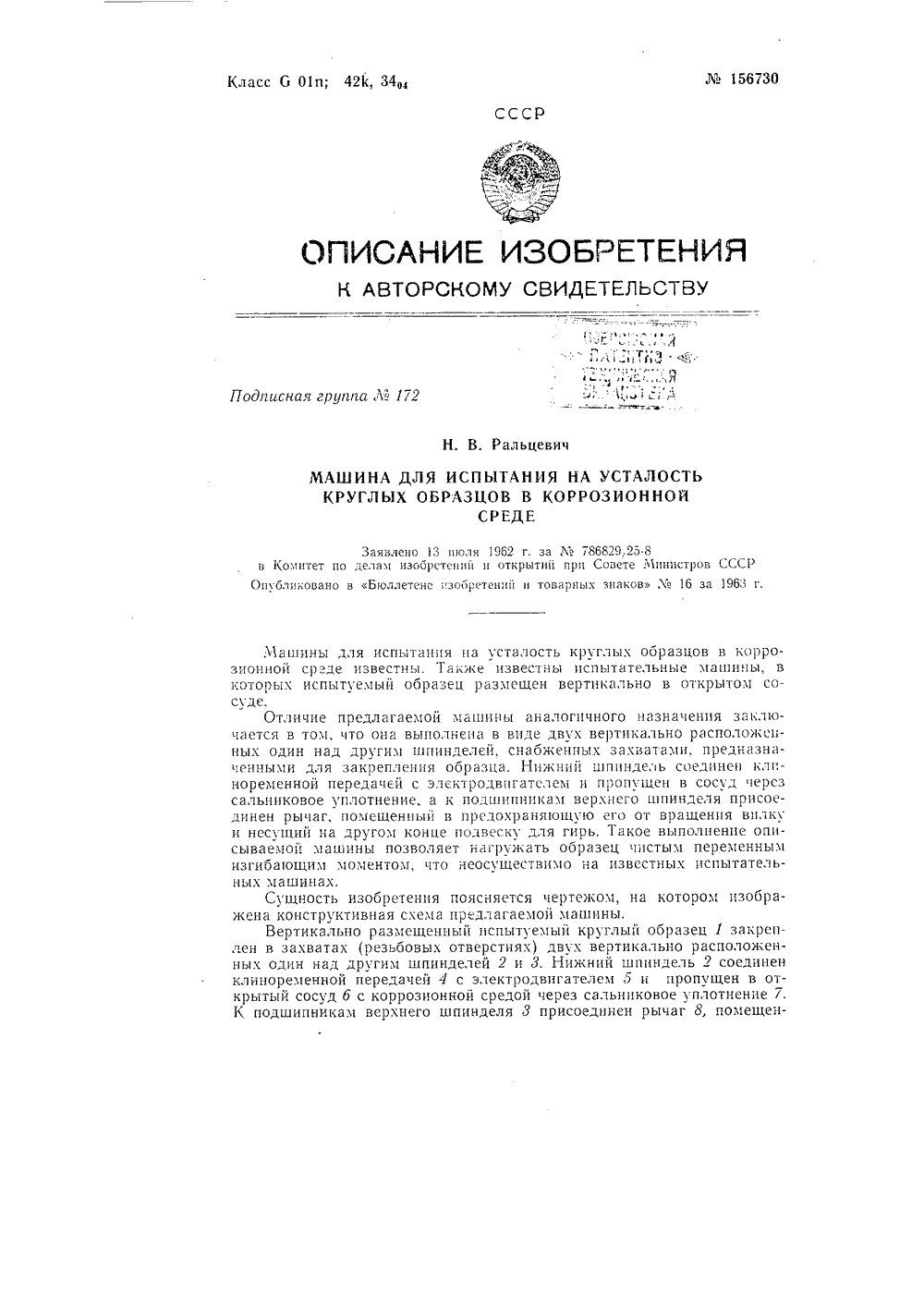

МПК: G01N 17/00, G01N 3/34
Метки: 156730
...котором изображена конструктивная схема предлагаемой машины.Вертикально размещенный испытуемый круглый образец 1 закреплен в захватах (резьбовых отверстях) двух вертикально расположенных один над другим шпинделей 2 и о. Нижний шпиндель 2 соединен клиноременной передачей 4 с электродвигателем б и пропущен в открытый сосуд б с коррозионной средой через сальнпковое уплотнение 7. К подшипникам верхнего шпинделя 3 присоединен рычаг 8, помещен156730 ный в вилку 9, предохраняющую его от вращения, и несущий на другом конце подвеску 10 для гирь 11.В процессе испытания образец получает вращение от нижнего шпинделя 2 и нагружается внецентренной нагрузкой (изгибающим моментом) сменными гирями 11 через рычаг К Зта внецентренная нагрузка вызывает в...
156731
Номер патента: 156731
Опубликовано: 01.01.1963
МПК: B06B 1/18, F15B 21/12, G01N 3/36 ...
Метки: 156731
...нагружения -подается в грузовой цилиндр 11, поскольку золотник 15 распределителя 3 находится в крайнем левом положении (вычерчен сверху от оси распределителя).Это положение определяется управляющим потоком масла (направление потока показано сплошными стрелками), который насосом б(или насосом 1 б предварительной подкачки, если такой имеется) направляется из полостей золотников 1 и 2 в правую полость распределителя 3 (левая полость распределителя сообщается при этом со сливом).В процессе роста нагрузки плунжеры 10 и 11 опускаются, причем вначале плунжер 11 перекрывает подачу масла к распределителю 3 и при дальнейшем движении соединяет его правую полость со сливом. Затем плунжер 10 при достижении максимума нагрузки подает в левую...
156732
Номер патента: 156732
Опубликовано: 01.01.1963

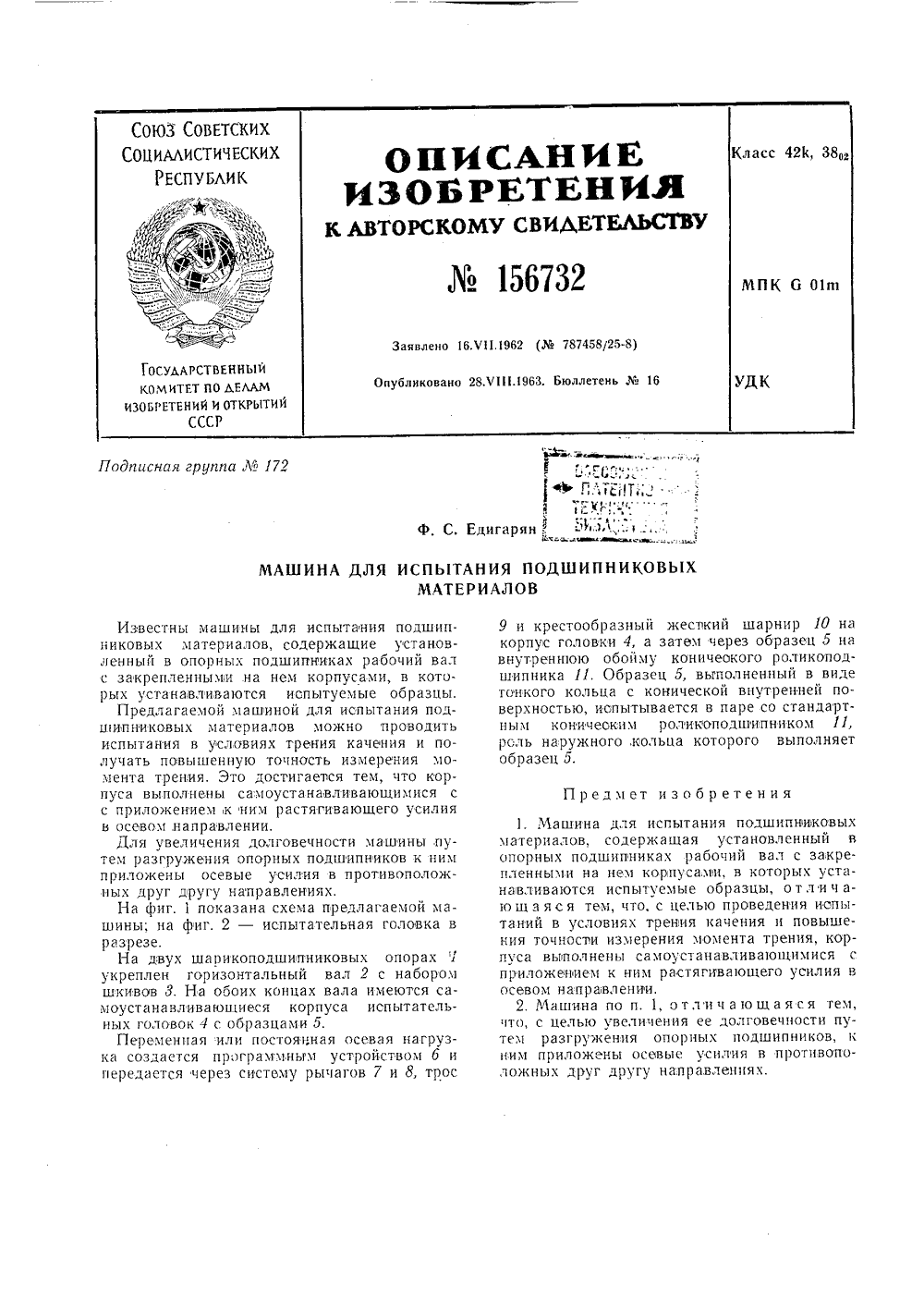

МПК: G01N 19/02, G01N 3/56
Метки: 156732
...двух шарикоподшипниковых опорах 1 укреплен горизонтальный вал 2 с набором шкивов 3. На обоих концах вала имеются самоустанавливающиеся корпуса испытательных головок 4 с образцами 5.Переменная или постоянная осевая нагрузка создается программным устройством 6 и передается через систему рычагов 7 и 8, трос 9 и крестообразный жесткий шарнир 10 на корпус головки 4, а затем через образец 5 на внутреннюю обойму конического роликоподшипника 11. Образец 5, выполненный в виде тонкого кольца с конической внутренней поверхностью, испытывается в паре со стандартным коническим роликоподшипником (1, рель наружного, кольца которого выполняет образец 5,Предмет изобретения 1. Машина для испытания подшипниковых материалов, содержащая установленный в...
156734
Номер патента: 156734
Опубликовано: 01.01.1963
МПК: G01N 25/32
Метки: 156734
...круглую металлическую пластину с карманом 2 для термопары 3. Во избежание слива наносимого на подложк жидкого ещ она абж оортиком 1.Подложка крепится винтом 5 на полом эбонитовом держателе 6, надетом на стеклянную трубку 7 со шлифом 8. При проведении опыта реакционную подложку помещают в сферический сосуд 9 типа Дьюара, для чего шлиф 8 вставляют в тубус 10. Тубус 11 этого сосуда закрыт шлиМ 56734 фом 12 с впаянным в него оптическим стеклом, через которое в сосуд может быть введен световой луч. Такое приспособление необходимо для определения константы скорости нагрева реакционной подложки и для проведения фогоинициируемой полимеризации.Сосуд 1 может быть вакуумирован или заполнен газом через отвод 14. Этот сосуд располагается в...
156735
Номер патента: 156735
Опубликовано: 01.01.1963
МПК: G01N 27/82
Метки: 156735
...метрично располоканн.1 х;1 оверхносте ОЛнсй Лсталц (В Лнном случае - елочного за:,1 ка 1 лопатки газовой турбины) с помощью дВух дифференциально Вкл 10 ченцых ццд;1 каторсз-датчикОВ 2. Дефект на одной из двух Одновременно проверяемых поверхностец приводит к разбалансироьке напряжений в дифференциальной схеме вкгпочецця датчиков, ызыающей Отклонение стрелки кснтрсльнсгс прцоора. НаПРВВЛСНИЕ ОТКЛОНЕНИЯ СТРЕЛКИ К 2 ЗЫВЯЕТ На То, К 2 КВЯ Цз КОНТРОЛЦРУЕ- мых поверхностей имеет дефект.Контролируеъ 1 у 10 леталь;станавлиВ 210 т П 2 полвцжпсй ка)зетке 3 с помощью струбцины 4. Каретка передвигается относительно датчц- коВ-индикаторов элсктрох 12 Гни 1 цыз 21 ехаццзз 1 ом О, ДатПни-цндцк 1 торы ус 2 НОВлецы на концах рычаГОВ 6, Вращаощихся ВОеруГ...
156736
Номер патента: 156736
Опубликовано: 01.01.1963
МПК: G01N 21/91
Метки: 156736
...с последующей выдержкой для осаждения окиси магния.Предлагаемое устройство отличается тем, что оно выполнено в виде открытого сосуда, снабженного в нижней части пористой перегородкой для подачи через нее сжатого воздуха. В том же сосуде находится подвижная пластина для перемешивания порошка. Одновременно с перемешиванием в сосуд подают сжатый воздух.На фиг. 1 и 2 изображено описываемое устройство.Через пористую перегородку 1 под небольшим давлением,непрерывно подают подогретый осушенный воздух. Для равномерного распределения порошка в сосуде применяют подвижную пластину 2.Частота колебаний подвижной пластины, а также давление и расход воздуха подбираются такими, чтобы поддерживать порошок во взвешенном состоянии, Поднявшуюся пыль при...
156737
Номер патента: 156737
Опубликовано: 01.01.1963
Метки: 156737
...с ри(1)леными поверхностями, Благодаря такой конструкции повышается надежность в эксплуатации и длительность испытаний.Схема конструкции предлагаемого захвата показана на чертеже.Корпус захвата выполнен из двух соедпнецных плоских планок 1 с П 1)одольцыми сихетричг 1 О располо:кецны)н пазами, глуоина которых уень 1 пается От средне 1 частп плапск и к)аям и В Верхне 1 й 1 части расположен клиновидцый удлинитс,.ь 2, а В цц;1(ней асти - две клиновидныс 1 цек 11 ) с рифлены)и поверхцостя)и, между которыми закладыВается испытуемый образец. Началь 1 ы за)ким образца осуществляется шестшо болтами 4, стягива 1 ощпмц п.)анки. Толгцица Образца может изменяться в очень широких пределах, причем соосность образца и удлинителя обеспечивается...
156738
Номер патента: 156738
Опубликовано: 01.01.1963

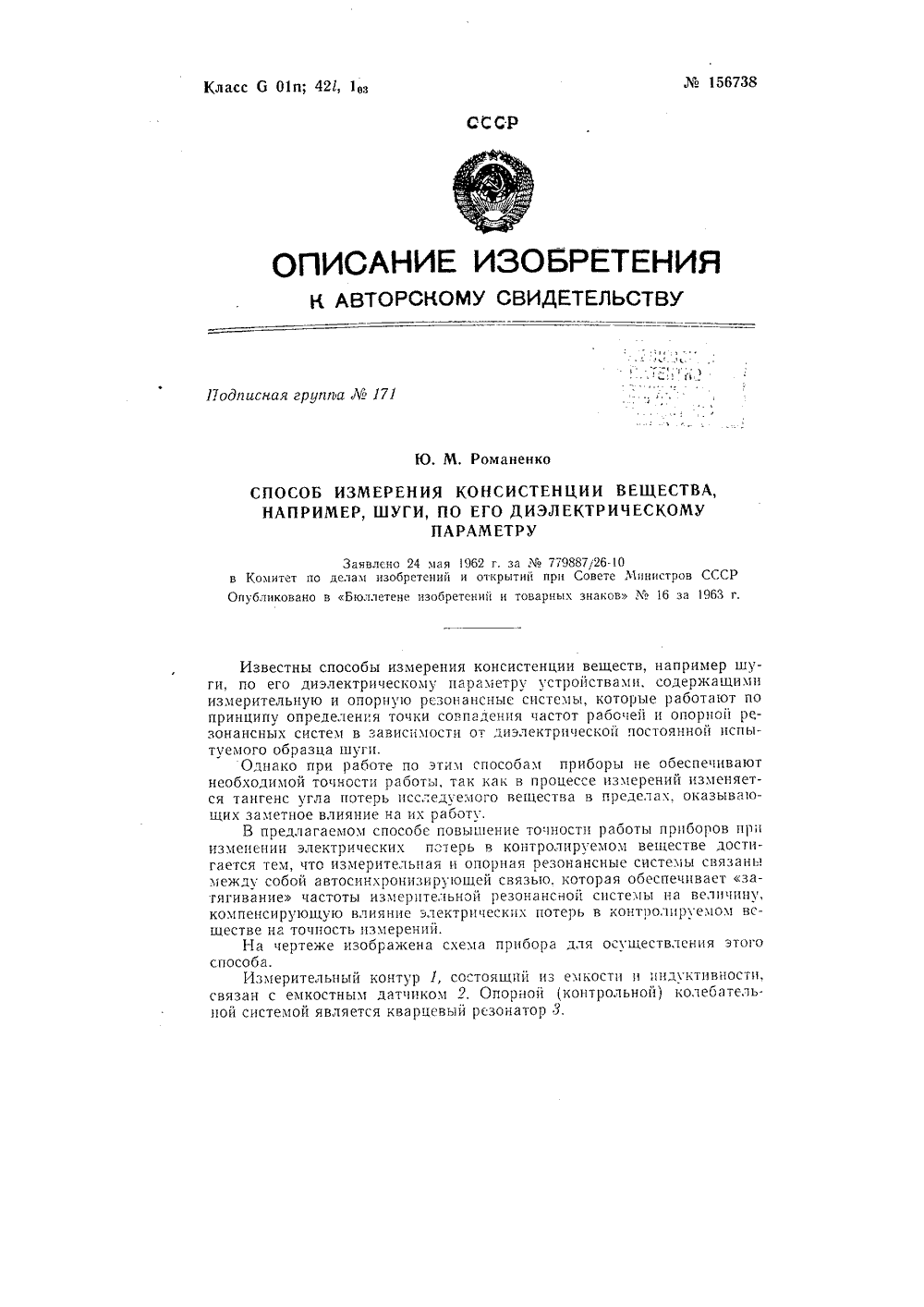

МПК: G01N 27/22
Метки: 156738
...резонансной системы на величину, компенсирующую влияние электрических потерь в контролируемом всществе на точность измерений.На чертеже изображена схема прибора для осуществления этого способа.Измерительный контур 1, состоящпи из емкости и нндктпвОсти связан с емкостным датчиком 2. Опорной (контрольной) колебательной системой является кварцевый резонатор 3,Ло 156738 Емкость конденсатора измерительного контура подбирается так, чтобы его частота была равна частоте кварцевого резонатора 3, что отмечается по резким изменениям тока в индикаторе 4.Связь между измерительной и опорной резонансными системами осуществляется тремя сособами: совместным использованием общего для резонансных сис 1 ем тока на участке катод - земля катушки...
156739
Номер патента: 156739
Опубликовано: 01.01.1963
МПК: G01N 9/22
Метки: 156739
...У,;,) и следящей системы, состоящей из усилителя вторичного прибора (типа ДПР, ЭПИД, ВМД) и индуктивного уравновешивающего устройства.При изменечии плотности среды поплавок выходит из среднего положения, при этом сигнал с дифференциальной катушки индукционного датчика поступает на вход усилителя вторичного прибора, вызывает отработку двигателя РДдо тех пор, пока действие сил электромагнита не установит поплавок в среднее положение, Катушки электромагнитов подвески и уравновешивающего устройства включены по мостовой схеме. При изменении положения сердечника изменяется величина тока в плечах - катушках электромагнита, при этом происходит соответствующее перемещение поплавка. При различных плотностях измеряемой жидкости сердечник...
156740
Номер патента: 156740
Опубликовано: 01.01.1963
МПК: G01N 21/79
Метки: 156740
...некоторых элементов, например, редкоземельных арсеназо 111 все же недостаточно избирателен.С целью устранения указанного недостатка и повышения чувствительности реакции предложен настоящий фотометрический способ определения тория. Способ состоит в том, что в качестве реактива на торий применяют бифенил,4 (диарсоновая к-та,3-бисазо-1,8- -диоксинафталин-бром,6-дисульфокислоту) (дибромарсеназо 11).П р и м е р. Определение тория в монаците. Навеску исследуемогощества в количестве 650 лсг сплавляют в кварцевой пробирке с 2 - 3 г росульфата калия.План растворяют в 50 ,ил разбавленной 1: 1 НС 1, переносят в 250 мл колбу и доводят объем раствора водой до метки. Отбирают аликвотную часть в количестве 5 яя, переносят в колбу на 25 яя,...
156741
Номер патента: 156741
Опубликовано: 01.01.1963

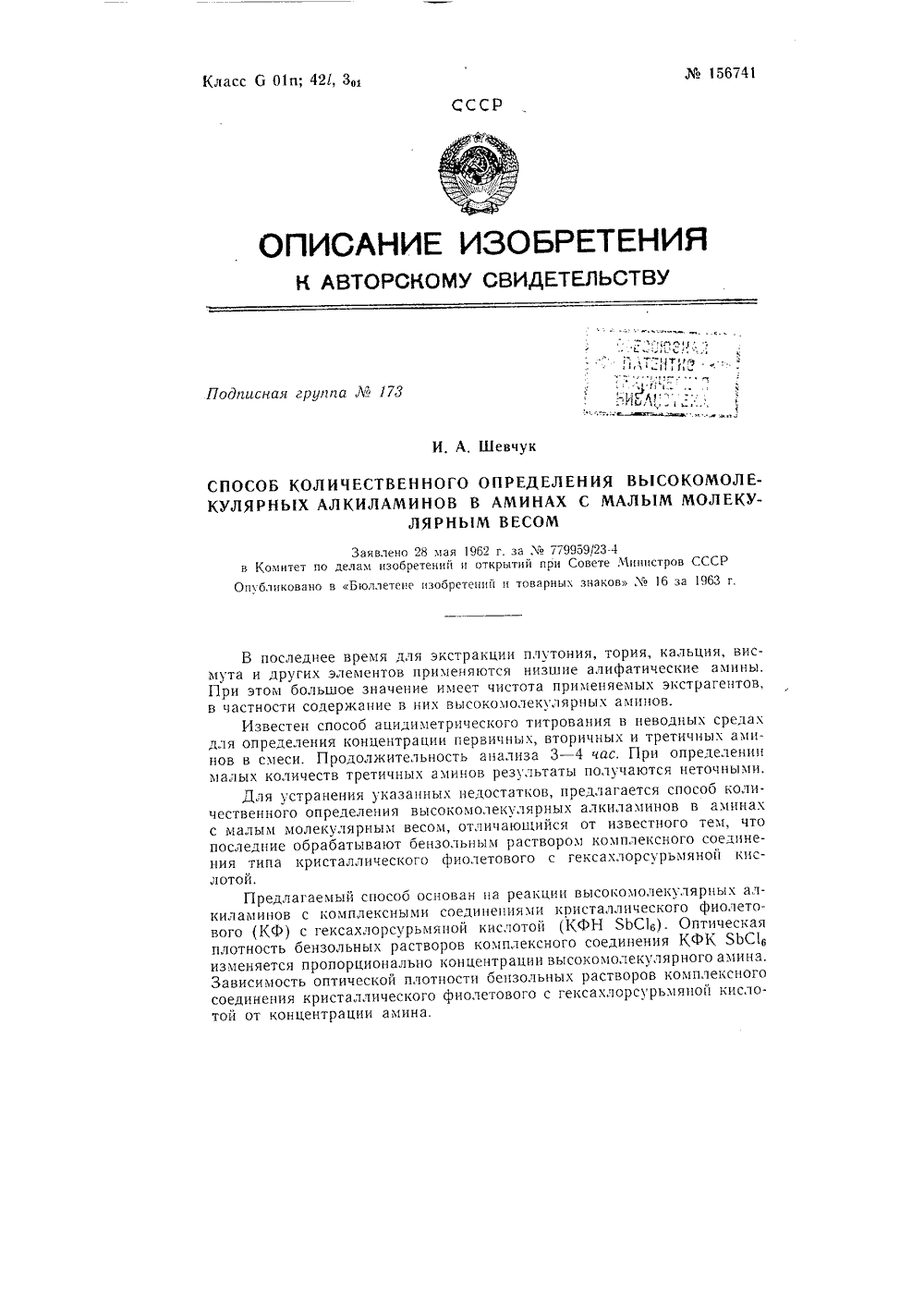

МПК: C07C 211/03, G01N 21/78
Метки: 156741
...концентрациивысокомолекулярного амина. Зависимость оптической плотности бензольных растворов комплексного соединения кристаллического фиолетового с гексахлорсурьмяной кислотой от концентрации амина,(объем бензольного раствора ЗО лгл) Оптическая плот. ность окрашенного бензольного раствора без ами- на Оптическая плотность окрашенного бензольного рас. твора после прибавления амина Концентрацияалифатическогоамина в бензоле Алифатический амин3,3 10 -6,610 - 5 Чридециламин 3,31 О -6,6,0 -Триоктиламин З,З10 - Триэтиламин Дидециламин 3310 - 3 З,З. 10 -3,31 О 3,3 10 -3,3 10 - " 2,5 1 О - - 3,3, 10 - Диамиламин Додециламин Октиламнн Бутиламин Из таблицы видно, что тридецил и триоктиламины при концентрации 6,6 10 - ьМ значительно...
156742
Номер патента: 156742
Опубликовано: 01.01.1963
МПК: C07F 5/02, C07F 7/12, G01N 27/416 ...
Метки: 156742
...веществоНайдено гг Взято гг О, 0110 0,0312 0,0294 0,0566 0,0657 0,0684 0,0708 0,0621- 0,27 +0,13 +0,33 + 0,70 + 0,62 - 0,73 + 0,85 +0,81 0,01097 0,0316 0,02952 0,05702 0,06612 0,06787 0,07148 0,06263 СН,), 3 0 В(Сз)г СгНа Я 0 з ВС 1 СНз (СНЗ) 810 з В Таблица 2,Результаты потенциометрического титрования полимерных борсодержащих КОС в среде метилового спирта раствором метилата калия Относит. ошиб., % Анализируемое вещество Найдено гг Взято гг 0,0431 0,0521 0,0289 0,0310 0,0668 0,0565 0,0410 0,0529 0,0297 0,0312 0,0664 0,0571+5,12 - 1,51 - 3,02 - 0,64 +0,61 - 1,05 ВяОз3(СНз)г 810 п В,Ог 3(С.Нз) ЯО яВгОз 3(СаН 5) СНз Вг 0 п Б р и м е р, В с 1 аканчнк емкостью 50 мл помещают навеску анализируемого вещества, равную 0,02 - 0,08 г,...
156743
Номер патента: 156743
Опубликовано: 01.01.1963

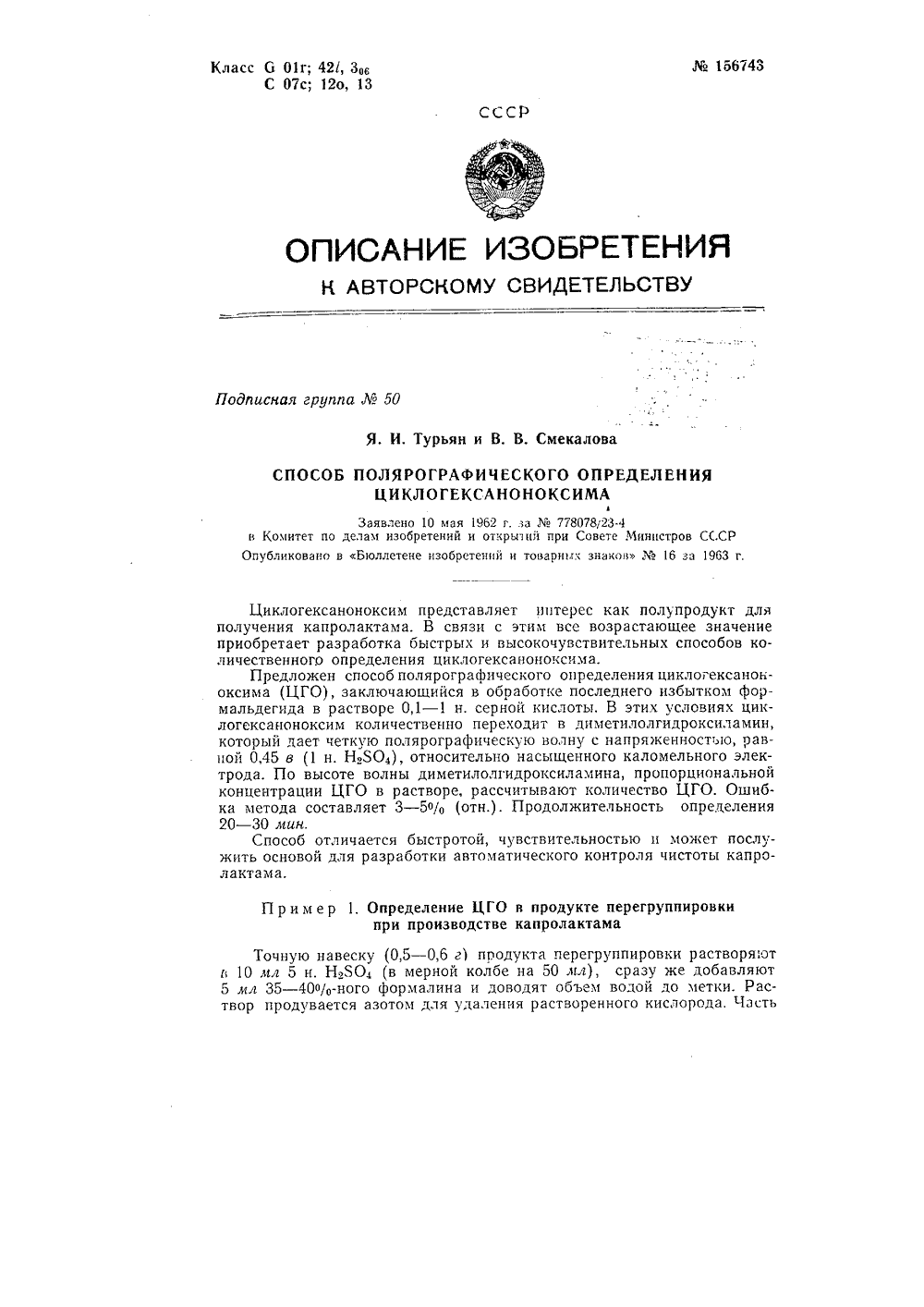

МПК: G01N 27/48
Метки: 156743
...объем водой до метки. Раствор продувается азотом для удаления растворенного кислорода. Часть156743полученного раствора полярографируют в области потенциалов 0,0 - 0,1 в относительно насыщенного каломельного электрода,В случае производства капролакгама через нитроцнклогексан навеску продукта перегруппировки расгворяют в нескольки.4 мил,гиз 4 етрах воды, добавляют 8 лгл 1 н. ХЯОН и осгавляют стоять г, течение 10 лии для полного перекода 11 итроциклогсксана в ациформу, которая зате 1 в кислоте превращается в циклогексанон. Полученный щелочнык раствор прибавляют малыми порциями к 10 м,г 5 н. Н,804 (в мерной колбе на 50 лгл) и проводят далее те же операции, ато описаны выше.Чувствительность определения ЦГО в продукте перегруппировки 0,05...
156744
Номер патента: 156744
Опубликовано: 01.01.1963
МПК: C01B 21/14, G01N 27/48
Метки: 156744
...орцнона А в рас ность о диме- волну - з е 1 гт.) ой творе. предеоже чист ослу- капНвЗО, 0 ль дн дой дслоро0,0 -да пр В этих условиях гидроксиламин количественно псрехтилолгидроксиламин, который дает четкую полярограф:с Р = - 0,45 в (1 н.На 504) относительно насыщенного каломрода. По высоте волны диметилолгидрокснламина. пронконцентрации гидроксиламина, рассчитывают количество ГОшиока метода составляет 3 - 5% (отн.). Продолжнтельления 20 - 30 пган.Способ отличается быстротой, чувствительностью ижить основой для разработки автоматического контроляролактама.П р и м е р. Точную навеску образца растворяют в 10добавляют 5,ил 35 - 40%-ного формалина н доливают во-1 асть этого раствора, после удаления растворенного кдувкой азотом,...
156745
Номер патента: 156745
Опубликовано: 01.01.1963

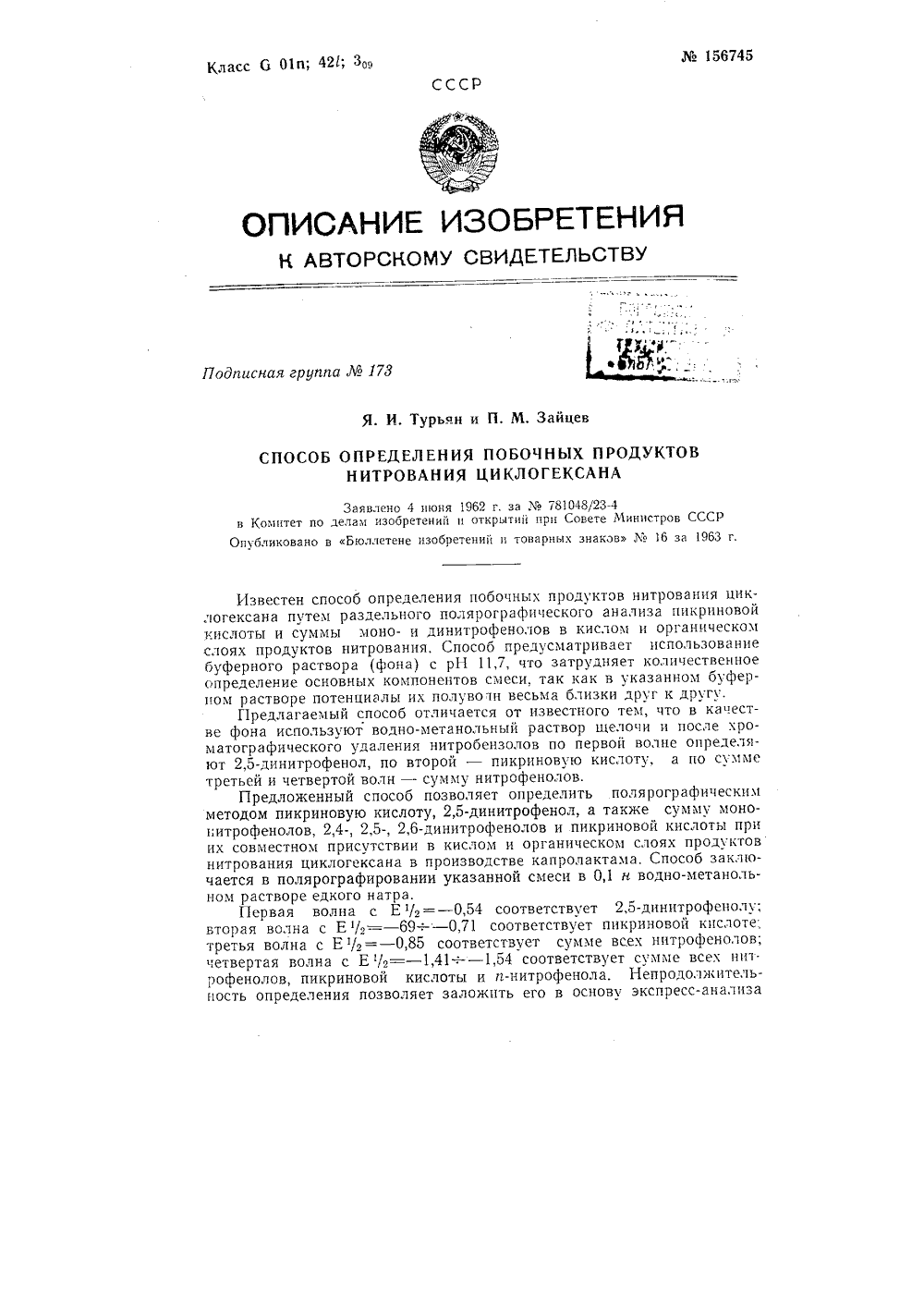

МПК: G01N 27/48
Метки: 156745
...Определение пикриновой кислоты и суммы нитрофенолов в кислом слое продуктов нитрования циклогексана при производстве капролактама.В полярографической ячейке готовят 20 ил водно-спиртового раствора щелочи, содержащего (а+2) ли 1 н, ХаОН, 8,4 ял метанола и воду (а - количество ял 1 н, ИаОН, пошедшее на нейтрализацию 1 льг кислого раствора, которое предварительно определяют титрованием). К раствору после удаления кислорода пропусканием азота добавляют 1 мл кислого слоя, пропускают 1 - 2 мин азот и затем определяют пикриновую кислоту и сумму нитрофенолов полярографическим методом. Кислый водный слой не содержиг нитробензолов и 2,5-динитрофенола. Поэтому первой, волной на полярограмме будет волна пикриновой кислоты.;...
156746
Номер патента: 156746
Опубликовано: 01.01.1963
Метки: 156746
...углерода в одной из ампул системы, охлаждаемой жидким азотом, а несконденсировавшиеся продукты разложения с помощью насоса Теплера перекачивают в пробоотборннк.156746 В случае разложения соединений, в состав которых входит водород, последний поглощают в специальной ампуле вакуумной системы, запоненой оромом, и охлаждают жидким азотом. При разложении жидких и легколетучих веществ навеску исследуемого соединечия помешают в ампулу, предназначенную для конденсации примесей. Лмпулу осторожно откачивают для удаления воздуха, после чего пары анализируемого соединения подают в систему до давления 5 - 10 л 4,н рт. ст.В этом случае в кварцевую пробирку помещают один уголь.В таблице 1 представлены результаты масс-спектрометрического анализа окиси...
156747
Номер патента: 156747
Опубликовано: 01.01.1963
МПК: G01N 25/00, G01N 33/22
Метки: 156747
...гнездами для помещения герметических бомбочек 2, сделанных из нержавеющей стали. Внутри бомбочек помещают стеклянные стаканчики с испытуемыми пробами топлива.156747Баня с боков изолирована слоем обмазки из ньюваля 3, а сверху и снизу слоями 4 и 5 из асбоцемента. Дно бани изолировано слоем из асбестового листа б.В нижней части прибора смонтированы элементы электрической схемы прибора, а именно: электронагреватель 7, трансформатор 8, реле 9 типа ЫКУ, штепсельные розетки 10, 11, а также конденсатор, выпрямители (на чертеже не показаны).Для поддержания рабочей температуры бани с точностью + 1 имеются ртутный контактный термометр 12 и контрольный термометр 13. Прибор помещен в металлический корпус 14 и имеет крышку 15,Предлагаемый прибор...
