Номер патента: 156730
Текст

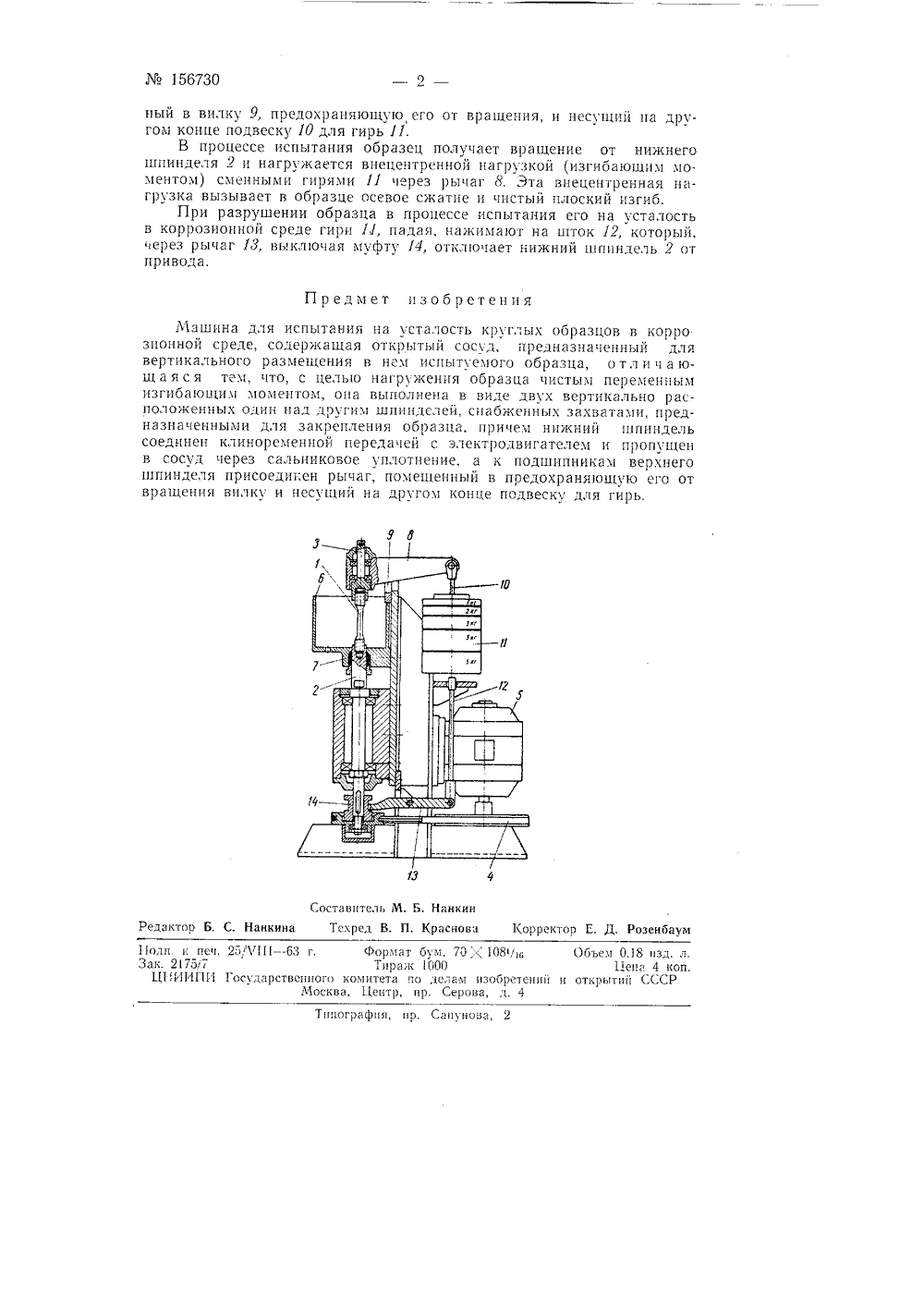

Класс 6 01 п; 421, 34 д ЛЪ 156730 СССР ИЕ ИЗОБРЕТЕНИЯСКОМУ СВИДЕТЕЛЬСТВУ Г 1 И К АВТОо, 1-4Г . . т31 и и4 , )а : ,; т Подгисная груггпа .1 О 17 Н. В, Ральцеви МАМИНА ДЛЯ ИСПЪТАНИЯ НА УСТАЛОСТЬ КРУГЛЫХ ОБРАЗЦОВ В КОРРОЗИОННОЙ СРЕДЕ1962 г. за786829,26-8 открытий при Совете Министров ССС енш и товарных знаков16 за 1968 гЗаявлено 13 гиоля в Комитет по делам изоорстсний Опубликовано в Боллетене зобреМашины для испытания на усталость круглых образцов в коррозионпой ср=де известны. Также известны испытательные машины, в которых испытуемый образец размещен вертикально в открытом сосуде.Отличие предлагаемой машины аналогичного назначения заклю 1 ается В том, то Она Выпо;1 не 1 а В Виде двх Вертикально расположенных один над другим шпинделей, снабженных захватами, предназнаенныъи для закреплен 11 я Ооразца. Н 1 ж 11 и шпиндель соединен к;11- ноременной передачей с электродВГатслеы и прОГхщсн В сосуд черсз сальниковое уплотнение а к подшипникам Верхнего шпинделя присоединен рычаг, помещенный в прсдохраня 1 ощую его от вращения вилку и несущий на другом конце подвеску для гирь, Такое выполнение описываемои машины позволяет нагржать образец шстым переменным изгибающим моментом, что неосуществимо на известных испытательных машинах.Сущность изобретения поясняется чертеком, на котором изображена конструктивная схема предлагаемой машины.Вертикально размещенный испытуемый круглый образец 1 закреплен в захватах (резьбовых отверстях) двух вертикально расположенных один над другим шпинделей 2 и о. Нижний шпиндель 2 соединен клиноременной передачей 4 с электродвигателем б и пропущен в открытый сосуд б с коррозионной средой через сальнпковое уплотнение 7. К подшипникам верхнего шпинделя 3 присоединен рычаг 8, помещен156730 ный в вилку 9, предохраняющую его от вращения, и несущий на другом конце подвеску 10 для гирь 11.В процессе испытания образец получает вращение от нижнего шпинделя 2 и нагружается внецентренной нагрузкой (изгибающим моментом) сменными гирями 11 через рычаг К Зта внецентренная нагрузка вызывает в образце осевое сжатие и чистый плоский изгиб.При разрушении образца в процессе испытания его на усталость в коррозионной среде гири 11, падая, нажимают на шток 12, который, ерез рычаг 13, выключая муфту 14, отклю чает нижний шпиндель 2 от привода. Предмет изобретения Составитель М. Б. НанкинРедактор Б. С. Нанкина Тсхред В. Т, Краснова Корректор Е. Д, Розенбаум 11 одп к печ, 21,%11 - -63 г. Формат бум 70 л 108,Ои Обьсм 0.18 изд. л.Зак. 217 о 7 Тираж000 Цена 4 коп.Ц 11 ИИИИ Государственного комитета по делам изооретений и открытий СССРМосква, Центр, пр. Серова, д. 4 Типографии, ир. Сапунова, 2 Машина для испытания на усталость круглых образцов в корро зионной среде, содержащая открытый сосуд, предназначенный для вертикального размещения в нем испытуемого образца, отли ч а ющ а я с я тем, что, с целью нагружения образца чистым переменным изгибающим моментом, она выполнена в виде двух вертикально расположенных один над другим шпинделей, снабженных захватами, предназначенными для закрепления ооразца, причем нижний шпиндель соединен клиноременной переда ей с электродвигателем и пропущен в сосуд через сальниковое уплотнение, а к подшипникам верхнего шпинделя присоединен рычаг, помещенный в предохраняющую его от вращения вилку и несущий на другом конце подвеску для гирь.
СмотретьЗаявка
786829
МПК / Метки
МПК: G01N 17/00, G01N 3/34
Метки: 156730
Опубликовано: 01.01.1963
