Номер патента: 156737
Текст

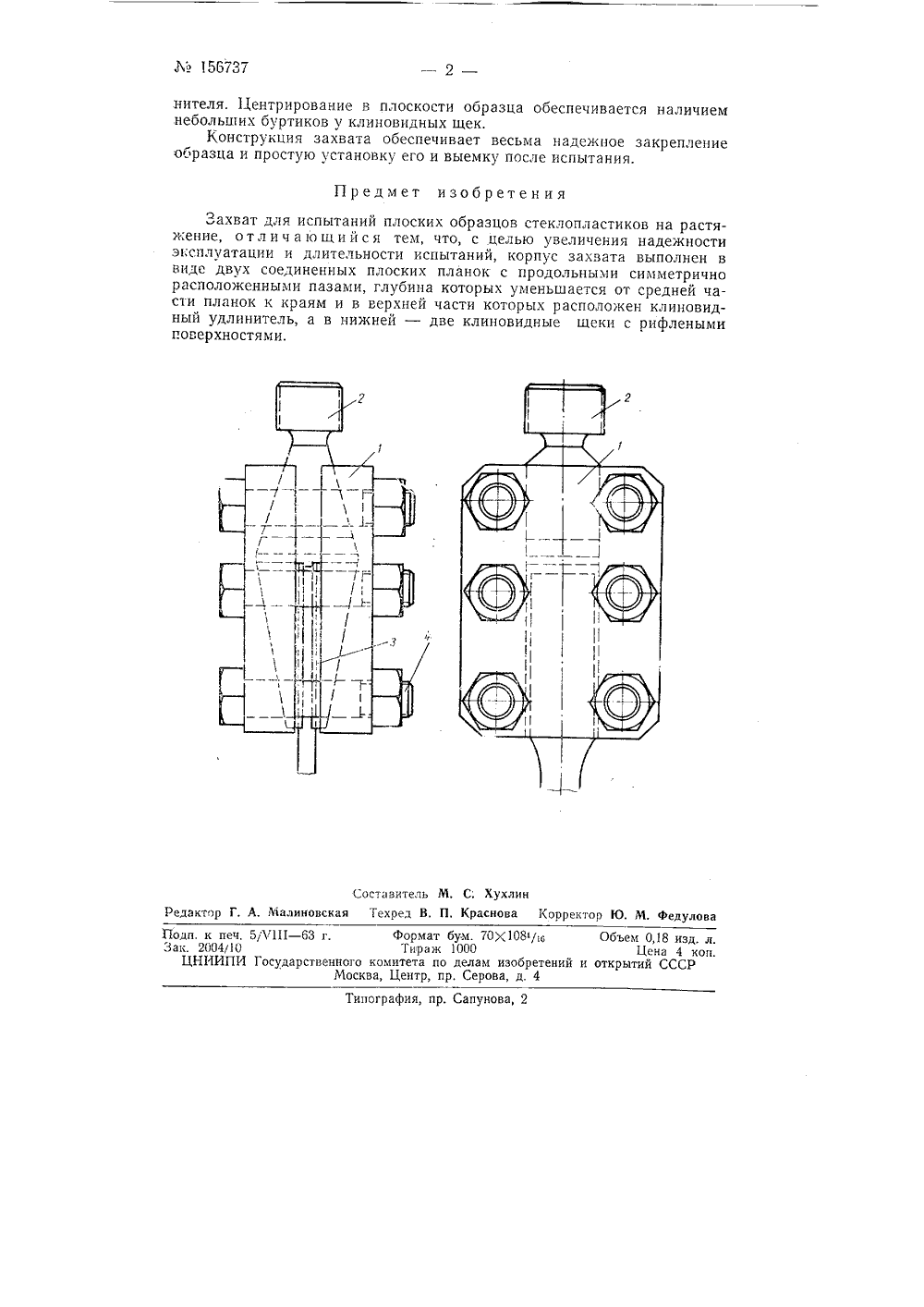

Подпасная группа Л 172 Д. И. Греков ЗАХВАТ ДЛЯ ИСПЫТАНИЙ ПЛОСКИХ ОБРАЗЦОВ СТЕКЛОПЛАСТИКОВ НА РАСТЯЖЕНИЕЗаявлено 20 февраля 1962 г. за Мо 765588/23-4 в Комитет по лелам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков Хо 16 за 1963 г, Известен захват для испытания плоских металлических образцов на растяжение, состоящий из цилиндрического корпуса; кольцевого вкладыша, располокецпого в выточке корпуса; упругого кольца, расположе 1.ного внутри вкладыша и опира 1 ошегося на него, и двух сегмецтпых губок с насечками, расположенных внутри кольца и опираюгцихся на его внутренню 1 о коническую поверхность.Однако такие захваты ненадежны в эксплуатации,Предлагаемый захват для испытаний плОских образцов стеклОпластиков ца растяжение отличается от известных тем, что корпус выполнен в ьиде двух соединенных плоских пленок с продольными симметричными пазами, глубина которых( уменьшается от средней части планок к краям и в верхней части которых расположен клиновидный удлини- тель, В ни)иней части - двс клипьеВые шеки с ри(1)леными поверхностями, Благодаря такой конструкции повышается надежность в эксплуатации и длительность испытаний.Схема конструкции предлагаемого захвата показана на чертеже.Корпус захвата выполнен из двух соедпнецных плоских планок 1 с П 1)одольцыми сихетричг 1 О располо:кецны)н пазами, глуоина которых уень 1 пается От средне 1 частп плапск и к)аям и В Верхне 1 й 1 части расположен клиновидцый удлинитс,.ь 2, а В цц;1(ней асти - две клиновидныс 1 цек 11 ) с рифлены)и поверхцостя)и, между которыми закладыВается испытуемый образец. Началь 1 ы за)ким образца осуществляется шестшо болтами 4, стягива 1 ощпмц п.)анки. Толгцица Образца может изменяться в очень широких пределах, причем соосность образца и удлинителя обеспечивается перемещением по пазу клиновидной части удлиЬв 156737 нителя, Центрирование в плоскости образца обеспечивается наличиемнебольших буртиков у клиновидных щек.Конструкция захвата обеспечивает весьма надежное закреплениеобразца и простую установку его и выемку после испытания,Предмет изобретен ия Захват для испытаний плоских образцов стеклопластиков на растяжение, о т л и ч а ю щ и й с я тем, что, с целью увеличения надежности эксплуатации и длительности испытаний, корпус захвата выполнен в виде двух соединенных плоских планок с продольными симметрично расположенными пазами, глубина которых уменьшается от средней части планок к краям и в верхней части которых расположен клиновидный удлинитель, а в нижней - две клиновидные щеки с рифлеными поверхностями. Составитель М. С. Хухлин едактор Г, А. Малиновская Техред В, П, Краснова Корректор Ю. М. федуловаПодп. к печ, 57 У 1 П - 63 г. Формат бум. 70 ХЗак. 2004/10 Тираж 1000ЦНИИПИ Государственного комитета по деламМосква, Центр, пр. Серов 08/, Объем 0,18 изд. л.Цена 4 коп.обретений и открытий СССРд. 4 пография, пр. Сапунова,
