Номер патента: 156731
Текст

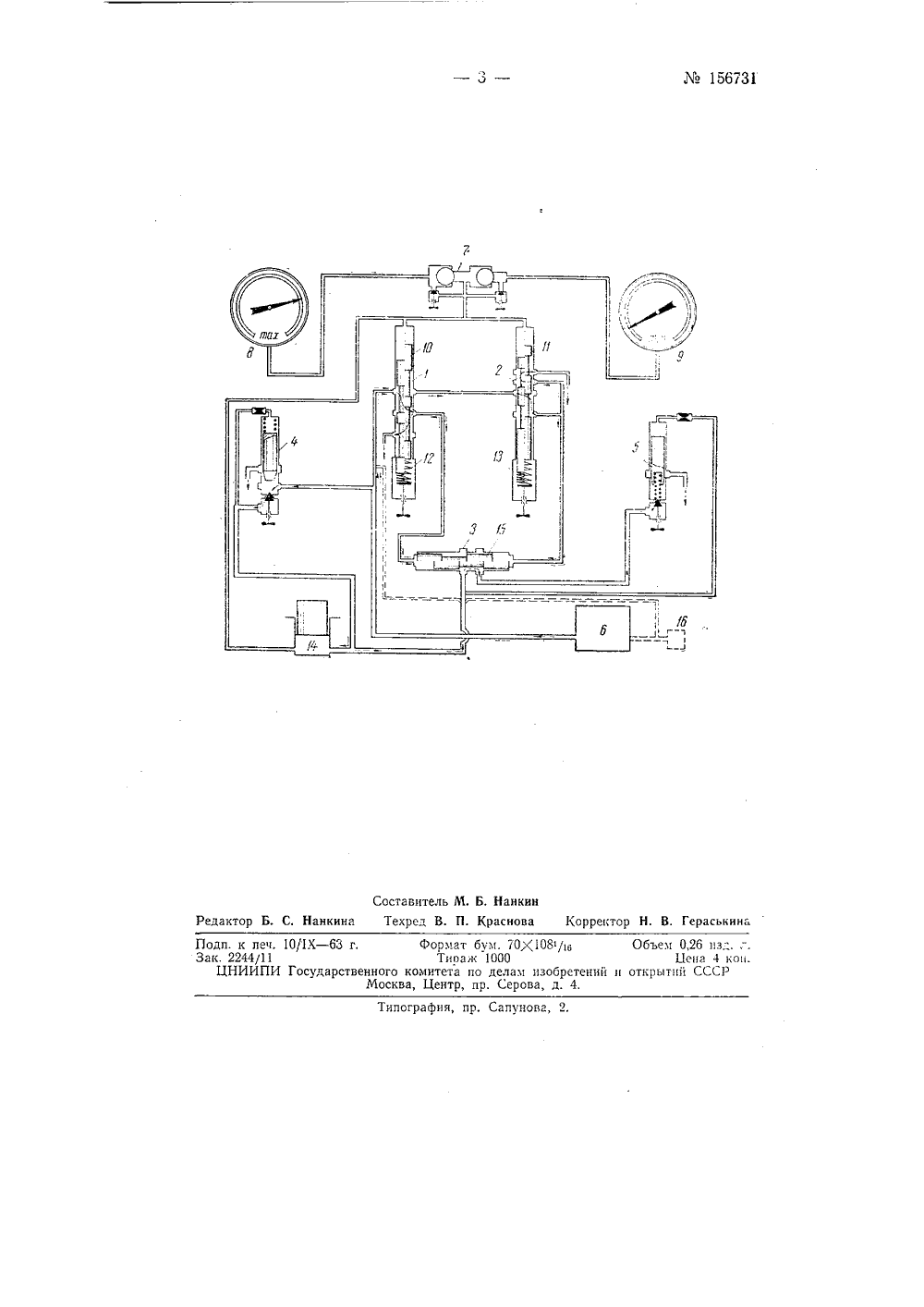

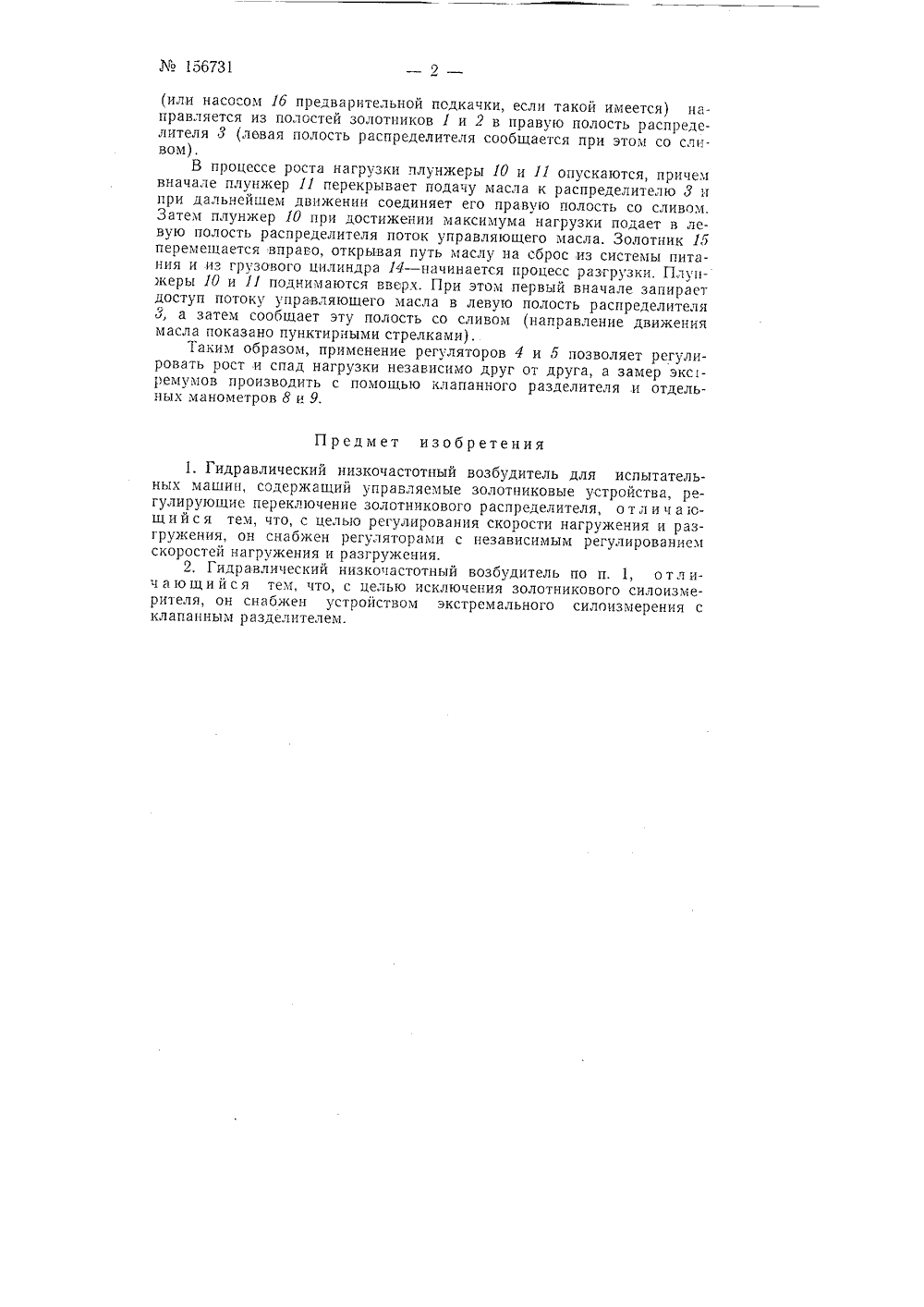

156731 Класс О 01 п 1; 42 Е. 34,СССР ИКАНИЕ ИЗОБРЕАВТОРСКОМУ СВИДЕТЕ ЕНИ У 917 гисная г Ов, А. Т, Огане, Тяб н и Ю. П, Телятнико ИЙ НИЗКОЧАСТОТНЫЙ ВОЗБУДИТЕЛ ГИДРАВЛИЧ за М 788213/26 ий при Совете оварных знако 8Министров СССР Заявлено 26 июл Комитет по делам изобретений убликовано в Бголлетене изобр 1962 и откЧЪ 16 за 1963 г ен и 1 Известны гидравли;еские низкочастотные возбудители для испытательных машин, содержащие управляемые золотпиковые устройства, регулирующие переключение золотникового распределителя.Для регулирования скорости нагружения и разгружения испытуемого образца возбудитель снабжен регуляторами " независимым регулированием этих параметров. Для упрощения же его конструкции и с целью исклю;ения золотникового силоизмерителя возбудитель ;,ожет быть снабжен устройством экстремального силоизмеренпя с клапанным разделителем.Сущность изобретения поясняется чертежом, на котором изображена принципиальная схема описываемого гидравлическОГО низкочастотного возбудителя для испытательных машин.Основными элементами возбудителя являются управляемые золотниковые устройства 1 и 2, регулирующие переключение золотникового распределителя 3, регуляторы 4 и б соответственно скоростей нагружения и разгрузки, насос 6 и устройство экстремального силоизмерения с клапанным разделителем 7 и манометрами 8 и 9.В начале нагрукенггя плНгкеры 10 и 11 находятся в верхнем положении (вычерчены справа от оси золотников 1 и 2) под действием натянутых пружин 12 и 13. Поступающее из насоса 6 масло через регулятор 4 скорости нагружения -подается в грузовой цилиндр 11, поскольку золотник 15 распределителя 3 находится в крайнем левом положении (вычерчен сверху от оси распределителя).Это положение определяется управляющим потоком масла (направление потока показано сплошными стрелками), который насосом б(или насосом 1 б предварительной подкачки, если такой имеется) направляется из полостей золотников 1 и 2 в правую полость распределителя 3 (левая полость распределителя сообщается при этом со сливом).В процессе роста нагрузки плунжеры 10 и 11 опускаются, причем вначале плунжер 11 перекрывает подачу масла к распределителю 3 и при дальнейшем движении соединяет его правую полость со сливом. Затем плунжер 10 при достижении максимума нагрузки подает в левую полость распределителя поток управляющего масла. Золотник 15 перемещается вправо, открывая путь маслу на сброс из системы питания и из грузового цилиндра 14 - начинается процесс разгрузки, Плунжеры 10 и 11 поднимаются вверх. При этом первый вначале запирает доступ потоку управляющего масла в левую полость распределителя 3, а затем сооощает эту полость со сливом (направление движения масла показано пунктирными стрелками).Таким ооразом, применение регуляторов 4 и 5 позволяет регулировать рост и спад нагрузки независимо друг от друга, а замер экстремумов производить с помощью клапанного разделителя и отдельных манометров 8 и 9.Предмет изобретения1. Гидравлический низкочастотный возбудитель для испытательных машин, содержащий управляемые золотниковые устройства, регулируюшие переключение золотникового распределителя, о т л и ч а ющийся тем, что, с целью регулирования скорости нагружения и разгружения, он снабжен регуляторами с независимым регулированием скоростей нагружения и разгружения.2. Гидравлический низкочастотный возбудитель по п. 1, отлич а ющи йся тем, что, с целью исключения золотникового силоизмерителя, он снабжен устройством экстремального силоизмерения с клапанным разделителем.Составитель М. Б. НанкинРедактор Б. С, Нанкина Техред В. П. Краснова Корректор Н. В. ГераськинПодп. к печ. 10/1 Х - 63 г. Формат бум. 70 р(1081/ы Объем 026 з"Зак. 2244/11 Тиоаьк 1000 Цена 4 кон.ЦНИИПИ Государственного комитета по делам изобретений н открытий ССС 1Москва, Центр, пр. Серова, д. 4.Типография, пр. Сапунова, 2,
СмотретьЗаявка
788213
МПК / Метки
МПК: B06B 1/18, F15B 21/12, G01N 3/36
Метки: 156731
Опубликовано: 01.01.1963
Код ссылки
<a href="https://patents.su/3-156731-156731.html" target="_blank" rel="follow" title="База патентов СССР">156731</a>
