G01N — Исследование или анализ материалов путем определения их химических или физических свойств

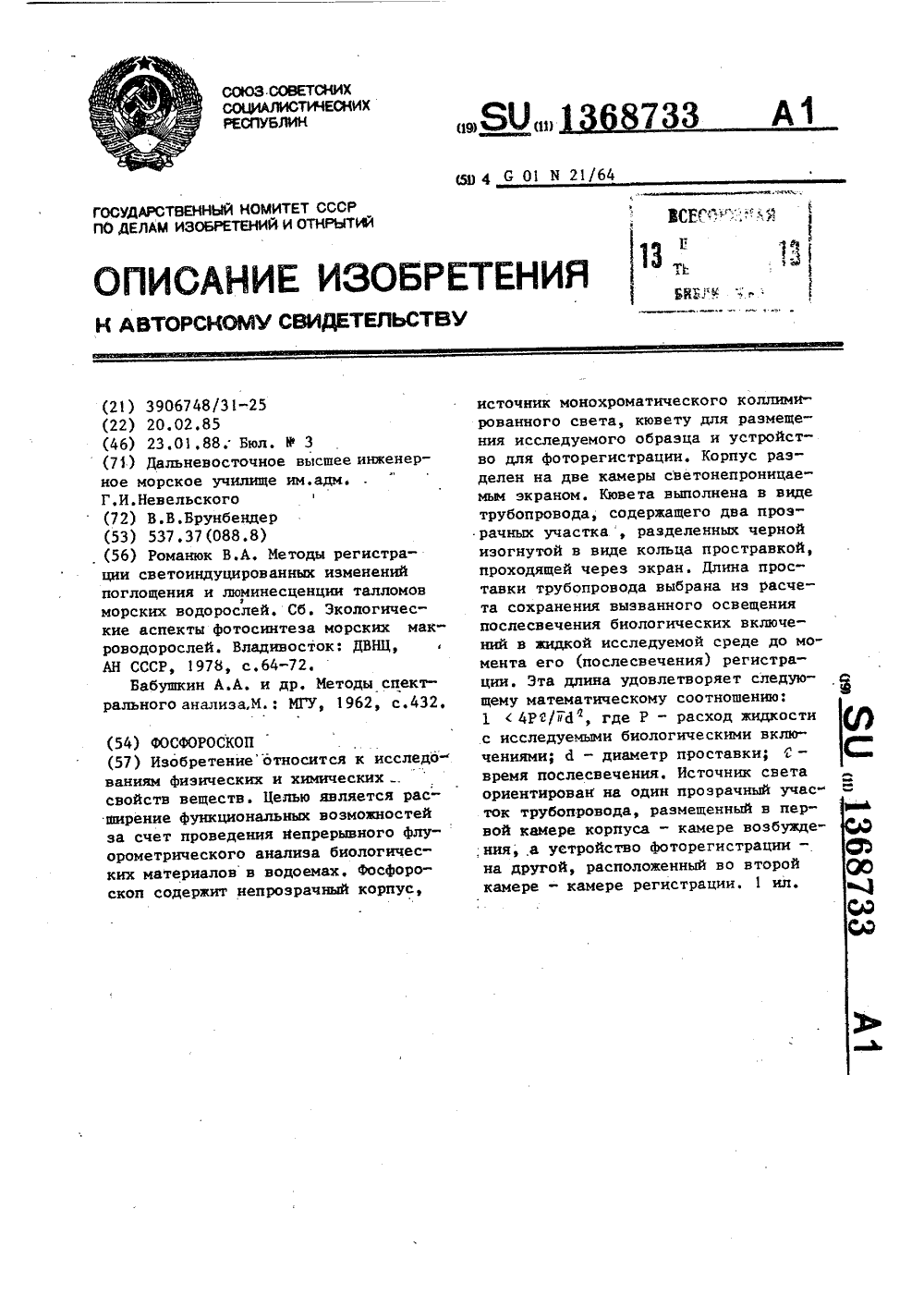

Номер патента: 1368733

Опубликовано: 23.01.1988

Автор: Брунбендер

МПК: G01N 21/64

Метки: фосфороскоп

...участки разделены черной изогнутой в виде кольца, проставкой 8, которая проходит через экран 4. Для возбуждения свечения предназначен источник 9 интенсивного коллимированного монохроматического света, а регистрация свечения осуществляется фоторегнстратором 10.Жидкая среда, содержащая мелкодисперсные включения, входит по трубопроводу 5 в камеру 2 возбуждения, где она облучается источником 9, проходя по прозрачному участку 6 трубопровода.Для уменьшения рассеяния света вдоль оси трубопровода и увеличения освещенности участка 6 обеспечено нормальное падение света на прозрачный участок. Под действием падающего света мелкодисперсные включения возбуждаются, эа счет возбуждения возникает их послесвечение. Возбужденные включения через изогнутую...

Номер патента: 1368734

Опубликовано: 23.01.1988

Авторы: Ананьев, Балахнина

МПК: G01N 21/64

Метки: диагностики, марганца, недостатка, растениях

...наблюдается, Одномесячные растения в контроле имеют отношение 55 + 3,8%, а в опыте - 32 + 3%. Таким образом, избыток марганца по сравнению с оптимальным его значением приводит к снижению отношения от 55 до 32%.Всвязи с развитием биотехнологии и широким использованием в последние годы одноклеточной зеленой водоросли хлорелла для получения кормовых добавок способ аппробирован на хлорелле.П р и м е р 3, Водоросли СЬ 1 оге 1- 1 а ругепоЫоза (штамм зР,К) выращивают в специальном культиваторе на среде тамийя с набором микроэлементов, включающем 1,81 мг/л марганца (контроль ). В опыте содержание марганца составляет (0,1 мг/л. В контроле отношение в процессе роста культуры водоросли остается постоянным на уровне 52%, тогда как в опыте в первые...

Номер патента: 1368735

Опубликовано: 23.01.1988

Авторы: Доровский, Мохов, Ширяев

МПК: G01N 21/66, G01N 27/62, G03B 41/00 ...

Метки: изображений, неоднородностей, образцах, пластинчатой, регистрации, формы, электрических

...питающего электрического поля по характеру проявления в электролюминесценции. Так, например, причастотах модуляции свыше 60 Гц газовые включения изображаются как высо- Вкоэлектропроводящие включения в связи с сильной ионизацией газа, в диапазоне частот 40-60 Гц наблюдаетсянеустойчивый режим люминесценции, ниже 40 Гц люминесценция не наблюдает сяПри охлаждении образца в газовыхвключениях происходит поочереднойпереход различных компонент газовойсмеси в жидкое состояние, что приво дит к резкому снижению интенсивностиэлектролюминесценции образца. По характеру зависимости интенсивностилюминесценции от температуры, обусловленной различной ионизацией газо вых включений, можно судить о суммарном и компонентном составах газовыхвключений....

Номер патента: 1368736

Опубликовано: 23.01.1988

Авторы: Ахмедьянов, Дроков, Лифлянд, Морозов, Попялковская, Фридман

МПК: G01N 21/72

Метки: анализа, градуировочной, импульсного)спектрального, сцинтилляционного, характеристики

...(1)13 = 1 фп где- номер градуировочного образца; 1; - аналитический сигнал -го класса по величине; Й(1) - искомая градуировочная характеристика, функция, по которой рассчитывается масса частицы определяемого элемента по значению аналитического сигнапа 11, Н; - число аналитических сигналов11-го класса, зарегистрированных в аналитической навеске М - массаЭопределяемого элемента в этой навеске, найденная из аттестованного содержания; Е - число классов величины аналитического сигнала, и - число градуировочных образцов,Минимизация функции (1) может осуществляться по методу наименьших . квадратов минимизацией суммы квадра1368736 тов отклонений (1), Наличие погрешностей, допущенных при определениипараметров выражения (1), приводитк...

Номер патента: 1368738

Опубликовано: 23.01.1988

Авторы: Васильева, Гринштейн, Кацков, Копейкин, Савельева, Штепан

МПК: G01N 21/74

Метки: атомизатор, электротермический

...котором балластное тело выполнено в виде многослойной сетки изпроволоки диаметром 0,06 мм (1,0% отвнутреннего диаметра атомизатора) ввиде сегмента кольцаВеличина ячейки сетки составляет 0,6 мм (3 диаметра проволоки). Длина балласта равна14 мм (50% от длины атомизатора),толщина 2,1 мм (35% от внутреннегодиаметра трубки атомизатора ).15П р и м е р 5. Аналогичные измерения проводят с применением устройства, в котором балластное тело выполнено в виде многослойной сетки иэпроволоки диаметром 0,3 мм (5% отвнутреннего диаметра атомиэатора) вформе сегмента кольца, Величина ячейки сетки составляет 0,6 мм (3 диаметра проволоки), Длина балласта равна14 мм (50% от длины атомизатора), 25толщина 2,1 мм (35% от внутреннегодиаметра трубки...

Номер патента: 1368739

Опубликовано: 23.01.1988

Авторы: Захарова, Чибиряк, Чумак

МПК: G01N 21/78

Метки: диметил-бис-(n-фениламинофенокси)-силана

...Изобретение относится к аналитической хи 1 кии, а именно к способам определения антиоксиданта диметил-бис(и-Фениламинофенокси)-силана (С) в жирах рыб и морских млекопитающих, а также в технической продукции из них.Цель изобретения - повыШение селективности определения при анализе жиров и жиросодержащих продуктов мор ского происхождения.П р и м е р 1. Определение Св рыбной муке,Построение калибровочного графика.25 мг диметил-бис-(и-Фениламинофе нокси)-силана помещают в 25-миллиметровую мерную колбу и доводят бензолом .до метки.Из полученного раствора,содержащего 1 мг антиоксиданта в 1 мл бензола, отбирают 0,2; 0,4; 0,6; 0,8 20 и 1 мл и помещают в колбы, в каждой иэ которых находится 0,5 г продукта, не содержащего антиоксиданта, и 3 мл 2...

Номер патента: 1368740

Опубликовано: 23.01.1988

Авторы: Жих, Козориз

МПК: G01N 21/85

Метки: автоматический, пылемер

...устройства.Параллельно с этим производится измерение и сравнение скоростей движения воздуха в газоходе 2 и в носике пробоотборной трубки 1 с целью соблюдения условия иэокинетичностн отбора пробы исследуемого газа (равенства скоростей движения воздуха в газоходе 2 и в носике пробоотборной трубки 1) и регулирование скорости движения фильтровальной ленты 4, которая зависит от количества отбираемого исследуемого газа. Осуществляется это с помощью установленной в газоходе 2 пневмометрической трубки 4, датчиков 15 и 1 динамического давления, преобразователей 1 б и 18 и блока 19 управления автоматическим пылемером.При соблюдении условия изокинетичности отбора автоматический пылемер работает в установившемся режиме, Блок 19 управления...

Номер патента: 1368741

Опубликовано: 23.01.1988

Авторы: Блинов, Горохов, Смирнов

МПК: G01N 21/88

Метки: дефектов

...информативным частям оптического сигнала от эталонной или дефектной деталей Нормирователи 15 и 16 представляют собой регулируемые усилители, коэффициенты усиления которых устанавливаются в соответствии с нормой дефекта (например, в зависимости от количества царапин). Схема 17 сравнения в простейшем случае представляет собой мостовую схему, в плечи которой включены нормирователи. В этом случае сигнал одной полярности соответствует годной детали, другой - дефектной.Например, при разбраковке дета" лей типа полированной пластины с периодическими канавками дефектами являются царапины на ее поверхности, появившиеся вследствие несовершенства технологии, обрабатывающего инструмента и т.д, Диаграммы пространственных спектров (сечений)...

Номер патента: 1368742

Опубликовано: 23.01.1988

Авторы: Бражников, Вакульчик, Кириченко, Ляшко, Моргунов, Панин

МПК: G01N 22/04

Метки: влагомер

...сигнала Б, на выходеограничителя 10 во время подготовительного цикла.Таким образом, на выходе управляемого аттенюатора 9 во время рабочего цикла действует сигнал, по формеповторяющий огибающую СВЧ-колебанийс выхода детектора 7 измерительногорезонатора 6, а амплитуда сигналаизменяется незначительно (в пределахрегулирования дБ) при возможных значительных изменениях (до 40 дБ) амплитуды огибающей с выхода детектора,т.е. осуществлена практически безынерционная (с быстродействием, равным периоду модуляции) стабилизацияамплитуды огибающей без искажения ееформ, что существенно повышает точность регистрации вершины резонансной кривой измерительного резонатора.Фактором, в значительной степениповышающим точность регистрации вершины...

Номер патента: 1368743

Опубликовано: 23.01.1988

Авторы: Колмаков, Митричев, Россинская, Степанов

МПК: G01N 23/20

Метки: возникновения, замыкания, короткого, медных, момента, началу, отношению, пожара, проводах

...прилежащей к участку оплавления провода в результате короткого замыкания (КЗ), зависит от того, что произошло в начале- КЗ или пожар. Дпя осуществления способа отбирают два участка провода: один непосредственно у эоны оплавления, другой на расстоянии 25-35 мм.Затем их подвергают рентгенографиро-, ванию, регистрируя две близкорасполо- Я женные линии закиси меди и меди, по которым определяют интегральные интенсивности, а затем их отношение. Если для первой пробы это отношение больше, чем для второй, то вначале имело место КЗ, а затем произошел пожар.2 ил., 1 табл. )вилСОсодержания окисных фаз в поверхностном слое этих участков, сравниваютполученйые;.начения их концентрациймежду собой и по результатам сравнения определяют момент...

Номер патента: 1368744

Опубликовано: 23.01.1988

Авторы: Горбачева, Сифорова, Утенкова, Щербединский

МПК: G01N 23/20

Метки: камера, прицельной, рентгенограмм, съемки

...различным в зависимости от 44 2рабочей температуры ванны и физических свойств расплава. Вместо ванны 16 при исследовании закалки твердых веществ монтируются зажим и сбрасыватель образцаРабота предлагаемой камеры может быть проиллюстрирована на примере исследования закалки капель галлия,Ванну 16 в этом случае заполняют галлием или его расплавами и поднимают температуру нагревателя 15 выше точки плавления металла, поддерживая ее на заданном уровне с помощью средств регулирования (типа ВРТ-З). Одновременно устанавливают в холодильнике рабочую температуру, либо заполняя его объем средой с подходящей температурой (например, жидким азотом), либо включив и отрегулировав работу батареи термоэлементов 12.После этого посредством сбрасывателя...

Номер патента: 1368745

Опубликовано: 23.01.1988

Авторы: Бабенко, Киричевская, Миневич, Утенкова

МПК: G01N 23/20

Метки: длинномерного, изделия, контролируемого, методом, рентгенодифракционным, установочное

...относится к рентгеноструктурному контролю изделий,Цель изобретения - повышение производительности контроля длинномерных изделий с поверхностями постоянной или переменной кривизны.На Фиг.1 показано установочноеустройство, общий вид; на фиг.2конструкция упора; на фиг.3 - одиниз типов контролируемых длинномерныхизделий, общий вид.Установочное усройство содержитоснование 1 с юстировочными винтами2 на его нижней части. платформу 3плавающего типа, на которой закреплено контролируемое изделие 4, поджимаемое к жестко связанному с основанием 1 упору 5 посредством упругого прижима, состоящего из корпуса 6,толкателя 7 и пружины 8. На противоположном стороне закрепления изделия4 конце платформы 3 имеется направляющий палец 9, заходящий в...

Номер патента: 1368746

Опубликовано: 23.01.1988

Авторы: Бабенко, Ежова, Киричевская, Миневич

МПК: G01N 23/20

Метки: качества, отливок, чугуна

...состава чугуна на термоЭДС. Для удобства контроля и обеспечения его автоматизации целесообразно в качестве эталона выбирать участок на контролируемой отливке, на котором по технологическим условиям производства отбел всегда отсутствует. Разность термоЭДС, т,е, разность термоЭДС между контролируемой поверхностью и выбранной в качестве эталона, зависит только от структуры отливки - концентрации карбидов в точке контроля. Способ был использован для контроля локального отбела на отливках втулок сальника полуоси к автомобилю,изготовленных из серого чугуна марки СЧ. Из чугуна марки СЧизготавливали клиновидную отливку с переменным содержанием карбидов. На одной из граней клина, начиная с острия,с интервалом 2 мм производили...

Номер патента: 1368747

Опубликовано: 23.01.1988

Авторы: Алексеев, Запорожченко, Коломейцев

МПК: G01N 23/227

Метки: анализа, количественного, металлах, полупроводниках, примесей

...от Ях, не содержащего примесей, при настройке спектрометра надлину волны Аз-К слибо как число импульсов от исследуемого образца принастройке спектрометра относительноЗ 5 линии Аз-К. Первый способ коррекциифона является предпочтительным, поскольку в этом случае нет необходимости в перестройке спектрометра идостигается более высокая точность,40 Предлагаемый способ позволяет исключить ошибку приопределении, связанную с неопределенностью дозы атомов примеси в анализируемом слое исследуемого образца, внедренных мето 45 дом ионной имплантации. Зто делаетвозможным проводить аттестацию образцов с неоднородным распределениемпримеси на глубину и использовать ихв качестве стандартных для градуи 50 ровки приборов технологического контроля изделий...

Номер патента: 1368749

Опубликовано: 23.01.1988

Авторы: Никитин, Уткин, Черников

МПК: G01N 24/08

Метки: ямр-томографии

...сигналы запоминаются в блоке полупроводниковой буферной памяти 7.На этом заканчиваются действия, связанные с неадаптивным характером воздействия на объект. Вид вырабатываемых при этом сигналов в точках 17-20 устройства показан на фиг. 2 с соблюдением временной привязки (позиции 17,1-20,1).30Начинается адаптация к полученным результатам измерения, для чего на основе записанных в буферезначений ЭВМ производит оценку плотности мощности принятого набора эхосигна 35 лов.Используемый при этом алгоритм зависит от вычислительных возможностей ЭВМ. Например, эхосигналы можно просто сложить и, таким образом, получить оценку плотности мощности эхолсигнала Р(С). 11 олученная оценка плотлности мощности эхосигнала Р(С) передается в блок 10...

Номер патента: 1368750

Опубликовано: 23.01.1988

Авторы: Игнатченко, Мальцев, Новоселов, Цифринович

МПК: G01N 24/08

Метки: спинового, ферромагнетиках, эха

...переднего фронта определяет время отклонения электронной намагниченности М от положения равновесия, а длительность. заднего Фронта - время воэвращения 1 М в состояние равновесия). Сигнал эха наблюдается через время3 мкс после второго импульса. Для поиска эха в широком диапазоне от 150 до 250 МГц достаточно 40 изменять частоту приемно-усилительного тракта.В данном примере электронная намагниченность М имеет два состояния равновесия. При 6 с ю/2 после выклю чения первого импульса М возвращается в исходное состояние, поэтому 502после второго импульса Н если оно направлено так же, как поле первого импульса Н, снова отклоняет Й на угол д, т,е. д = О, =О. При 60/2 поле первого импульса Й переходит в новое равновесное состояние, поэтому поле...

Номер патента: 1368751

Опубликовано: 23.01.1988

Авторы: Борисов, Иванов

МПК: G01N 24/08

Метки: магниторезонансном, резонансных, спектрометре, стабилизации, условий

...выход соединен с соленоидомспектрометра.Каждый смеситель представляет собой нелинейный элемент, на которомФпроисходит перемножение входных напряжений, и паласовой фильтр, выделяющий из множества колебаний комбинационных частот сигнал с суммарной частотой. Следует выбирать такой типсмесителя, который обеспечивает низкий уровень шума и достаточное подавление нежелательных колебаний комбинационных частот,Последовательное соединение Б смесителей обеспечивает получение напряжения с частотой, равной сумме частот сигналов Б + 1 квантовых самогенерирующих магнитометров. В одномиз магнитометров предусмотрена возможность управления его частотой генерации для того, чтобы можно быломенять в небольших пределах суммарную частоту на выходе...

Номер патента: 1368752

Опубликовано: 23.01.1988

Автор: Уткин

МПК: G01N 24/08

Метки: ямр-томографии

...Фиксируют его там, Выбирают плоскость исследуемого сечения. Пересылают из ЭВМ 8 в блок 14 Формирования градиентов магнитного поля координаты наклона плоскости исследуемого сечения, В блоке 14 формирования градиентов вырабатывают значения градиентов по осям Х, У и Е, со" ответствующие ориентации выбранной плоскости и различным направлениям проецирования. Значения градиентов, соответствующие первому углу проецирования, поступают в цифроаналоговый преобразователь 15, где,переходят в аналоговую Форму, усиливаются блоком16 предварительного усиления и поступают в блок 3 управления градиентами магнитного поля, с выхода которого поступают на катушки градиентов магнитного поля блока 1 электромагнитнь 1 х к туяек0 дновременно в блок 10...

Номер патента: 1368753

Опубликовано: 23.01.1988

Авторы: Вертий, Иванченко, Луханин, Попенко, Тарапов, Троценко, Шестопалов

МПК: G01N 24/10

Метки: резонансная, спектрометра, ячейка

...равно и д/2,г ,е и - целое число, причем кювета;, я образца расположена с зазором относительно дифракционной решетки, мр Б Поцписнаел. Проектная, 4 Ужгород,Изобретение относится к устройствам для исследования магнитных свойств веществ методом электронного парамагнитного резонанса (ЭПР) в мил 5 лиметровом и субмиллиметровом диапазонах длин волн и может найти применение в ядерной физике, биологии, химии и т.д.Цель изобретения - обеспечение 10 измерений нри сверхнизких температурах без ухудшения чувствительности и разрешающей способности спектрометра.На чертеже изображена резонансная 15 ячейка спектрометра.Резонансная ячейка спектрометра состоит из квазиоптического открытого резонатора (ОР), образованного сферическим зеркалом 1 и...

Номер патента: 1368754

Опубликовано: 23.01.1988

Авторы: Болотов, Злобин, Семихин, Федоров

МПК: G01N 25/68

Метки: гигрометр, конденсационный

...работает следующим образом,Источник 5 посредством коллиматора 6 формирует параллельный пучокинфракрасного излучения, который разделяется светоделителем 7 на опорныйи измерительный каналы. Пучок светав измерительном канале направляетсяов световод 1 и падает под углом 45на конденсационную поверхность 4;дважды отразившись от нее, поступаетна фотоприемник 9, который интегрирует излучение, отраженное от конденсационной поверхности. Сигналы с фотоприемников 8 и 9 поступают в фотомост 12 и в исходном состоянии в отсутствие конденсата уравновешиваются,Термомост 13 в исходном состояниитакже уравновешен.После включения охлаждающего устройства 3 конденсационная поверхность4 посредством хладопровода 2 интенсивно охлаждается и в...

Номер патента: 1368755

Опубликовано: 23.01.1988

Авторы: Беляков, Спешков, Яшин

МПК: G01N 27/02

Метки: кондуктометрический, погружной

...поля и исключения погрешностиот двойного электрического слоя,На фиг.1 показан преобразователь,вид спереди; на фиг.2 - то же, видсверху; на фиг,3 - то же, вид сбоку.Преобразователь содержит диэлектрический корпус 1, выполненный в виде параллелепипеда, открытого сверху,На одной из боковых сторон прикреплена диэлектрическая разделительнаяпластина 2, имеющая форму полукруга,у основания которой по обе ее сторо-.ны в точках, соответствующих центруокружности, размещены электроды 3., В основании корпуса 1 имеются отверстия 4 для выхода воздуха из корпуса при погружении его в воду, а на 25наружной его части крепится рукоятка5, Точность измерения может быть повышена за счет исключения погрешностиот двойного электрического слоя, длячего в...

Номер патента: 1368756

Опубликовано: 23.01.1988

Автор: Вигдерман

МПК: G01N 27/02

Метки: концентрации, пороговой, растворов

...Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 13 б 87Изобретение относится к измерительнойтехнике, предназначено для определения пороговых концентраций в растворах электролитов и может найти применение в лабораторной и промьппленной практике при анализе технологической воды, предназначенной для повторного использования в котлах и турбинах. 10Цель изобретения - упрощение способа.Способ заключается в размещении исследуемого образца между двумя электродами, подключении их к источнику тока и измерении времени испарения образца, по которому судят о наличии пороговой концентрации.Способ осуществляют следующим об 20разом,Образец в количестве 10-20 мкл помещается между...

Номер патента: 1368757

Опубликовано: 23.01.1988

Авторы: Агарков, Ганов, Захаров, Манторов

МПК: G01N 27/06

Метки: воде, коагулянта, концентрации

...10 установлены измери тельные ячейки 1 и 2, жестко соединенные между собой. Направляющая 10 связана с исполнительным механизмом 11, с помощью которого осуществляется перемещение измерительных ячеек ЗО 1 и 2 относительно дна корпуса 7. Вход исполнительного механизма подключен к выходу регулятора 9, на первый вход которого заведен выходной сигнал измерительной схемы 6, а на второй вход - выход задатчика 12 постоянной датчика, Измерительные ячейки 1 и 2 отделены одна от другой диэлектрическими перегородками, а в дне корпуса 7 имеется отводящий пат О рубок для стока раствора (не показан).Устройство работает следующим образом,Коагулированная вода поступает в 45 измерительную ячейку 2, а некоагулированная вода - в измерительную ячейку...

Номер патента: 1368758

Опубликовано: 23.01.1988

Авторы: Бакуров, Боровой, Шаталов

МПК: G01N 27/22

Метки: автоматический, влагомер

...повышение точности измерений за счет исключениявлияния на результат измерения активной проводимости материала.На чертеже приведена схема влагомера.Влагомер содержит генератор 1,стабилизатор 2 напряжения, измерительный мост 3, в первое плечо которого включен емкостный преобразователь С, во второе - идентичныйпервому емкостный преобразователь Су,и конденсатор постоянной емкости Са третье и четвертое - трансформаторы Тр Тр, измерительный прибор 4,выпрямитель 5.Влагомер работает следующим образом,Емкостные преобразователи Си С заполняются исследуемым веществом. Измерительный мост запитывается напряжением от генератора 1,Активная проводимость материала взаимно компенсируется, а разбаланс мостаопределяется отношениемС + Согде С, - емкость...

Номер патента: 1368759

Опубликовано: 23.01.1988

Автор: Плакк

МПК: G01N 27/22

Метки: влагомер-двухполюсник

...11 выс, и 11 еы )Первый мановибратор 9 запускается с переднего фронта от импульсного генератора 8 и запускает своим выходным сигналом второй мановибратор 10, иа выходе которого получается короткий импульс выборки ив Логический элемент ИСКЛЮЧАЮЩИЙ ИЛИ 12 сравнивает выходные сигналы первого компаратораи импульсного генератора 8 и выдает сигнал 11 в 1, = 1. Из этого сиг-, нала и сигнала выборки ивв, который подается на С-вход Э-триггера 14, иа выходе Э-триггера 14 получается уп" равляющии сигнал Ур , который показывает, нужно ли уменьшить или увеличить напряжение на варикапах в датчи" ке для получения динамического равновесия двухполюсника 2Уравновешивающее напряжение 11 рвн получают на выходе электронного коммутатора 15 через...

Номер патента: 1368761

Опубликовано: 23.01.1988

Авторы: Быстровзоров, Иванов, Левин

МПК: G01N 27/44

Метки: автоматический, анализатор, жидких, сред

...электролита, и включается обогрев испарителя.Испаритель 5 нагревается, а отгоняемые пары, содержащие аммиак и ио ны аммония, через переключающий клапан 8 дистиллята поступают в холодильник 9 и скапливаются в виде конденсата в дозаторе 1,1. При достижении конденсатомв дозаторе 11 заданного уровня он сливается в кулонометрическую ячейку 12, а из емкости 13 через блок 7 дозаторов в испаритель 5 поступает определенная доза кислоты. Испаритель 5 продолжает нагреваться, и пары, содержащие летучие фенолы, через переключающий клапан 8дистиллята и холодильник 9 поступаютв виде конденсата в дозатор 15. Через некоторое время согласно за" данной программе электролит из емкос-ти 10 через дозатор 11 поступает в кулонометрическую ячейку 12, где...

Номер патента: 1368762

Опубликовано: 23.01.1988

Авторы: Зиновьев, Зиновьева

МПК: G01N 27/48

Метки: переменного, полярограф

...оптимального коэффициента положительной обратной связи по нулюостаточного тока на регистраторе 10При этом с блока 3 управления на входы логических элементов 14 и 15 пода-,ется напряжение, равное напряжениюлогической единицы. Если значение ос"таточного тока больше нуля, т.е. положительное, то на выходе индикатора11 нуля появляется напряжение логической единицы. Оно поступает на входэлемента И 14 и логического инвертора 17, с выхода которого напряжениелоГического нуля поступает на входэлемента И 15, запрещая прохождениена его выход импульсов с генератора16. Импульсы с генератора 16 проходяттолько на выход логического элементаИ 14 и поступают на прямой вход реверсивного счетчика 13,1С выходов реверсивного счетчика13 двоичный код...

Номер патента: 1368763

Опубликовано: 23.01.1988

Автор: Динкель

МПК: G01N 27/48

Метки: ионов, концентрации, растворах, электродиализометрический

...на управляемый источник 15питания дозатора 7. Источник питанияизменяет ток электролиза через ячейку 16, а, следовательно, и расходраствора-носителя так, чтобы концеытрация определяемых ионов в раствореносителе на выходе электродиализногопреобразователя 1 оставалась постоянной и заданной.Например, концентрация определяемых ионов в анализируемом раствореуменьшилась. В результате этого умень"шается доля этих ионов в общем потоке ионов, обеспечивающих протеканиезаданного электродиализного тока.Это приводит к уменьшению концентрации определяемых ионов в растворе-носителе, что фиксируется ионоселективными электродами 11 и преобразуетсяпреобразователем 12 в электрическийсигнал, который на входе регулятора 13 алгебраически складывается...

Номер патента: 1368765

Опубликовано: 23.01.1988

Авторы: Койфман, Лавриненко, Любченко, Филинов, Шатерников, Шерман

МПК: G01N 27/83

Метки: свойств, ферромагнитных, физико-механических

...материала изделия, ипо результатам измерения судят о физико-механических свойствах контролируемого изделия,20 Способ осуществляют следующим образом,Источник 1 переменного тока питает обмотку перемагничивания электромагнитного преобразователя 2, В пере 25 менное магнитное поле электромагнитного преобразователя 2 (напряжение 0Фиг.2) помещают контролируемое изделие .(не показано), при этом в измери-,тельной обмотке электромагнитногоЗ 0 преобразователя 2 индуцируются шумыБаркгаузена (напряжение 1,. Фиг,2),которые усиливаются усилителем 3 ипреобразуются ограничителем 4 в последовательность импульсовравнойвеличины, Выходной сигнал 1 генератора 10 линейного напряжения сравнивается с выходным напряжением 1источника 1 переменного тока в первом...

Номер патента: 1368766

Опубликовано: 23.01.1988

Авторы: Гуляев, Притуляк, Стасюк, Чаплыга

МПК: G01N 27/90

Метки: вихретоковый, вращающимся, полем, проходной

...состоитиэ возбуждающей катушки 1 и измерительных катушек 2 и 3, размещенныхсоосно с возбуждающей катушкой 1 исимметрично относительно нее, Возбуждающая катушка 1 состоит из четырехидентичных секций 4-7, размещенныхна кольцевом магнитопроводе 8. Секции 4-7 смещены одна относительноодругой на 90 и состоят из витков, 25охватывающих магнитопровод, Противоположные секции 4, Ь и 5, 7 включенывстречно, а образованные пары секцийпредназначены для подключения к генератору квадратурного напряжения, Измерительные катушки 2 и 3 отличаютсяот возбуждающей катушки 1 схемой соединения секций. Последние соединеныпоследовательно-согласно и имеют выводы от точек их соединения, 35Преобразователь работает следующимобразом.Возбуждающая катушка 1...
