Фосфороскоп

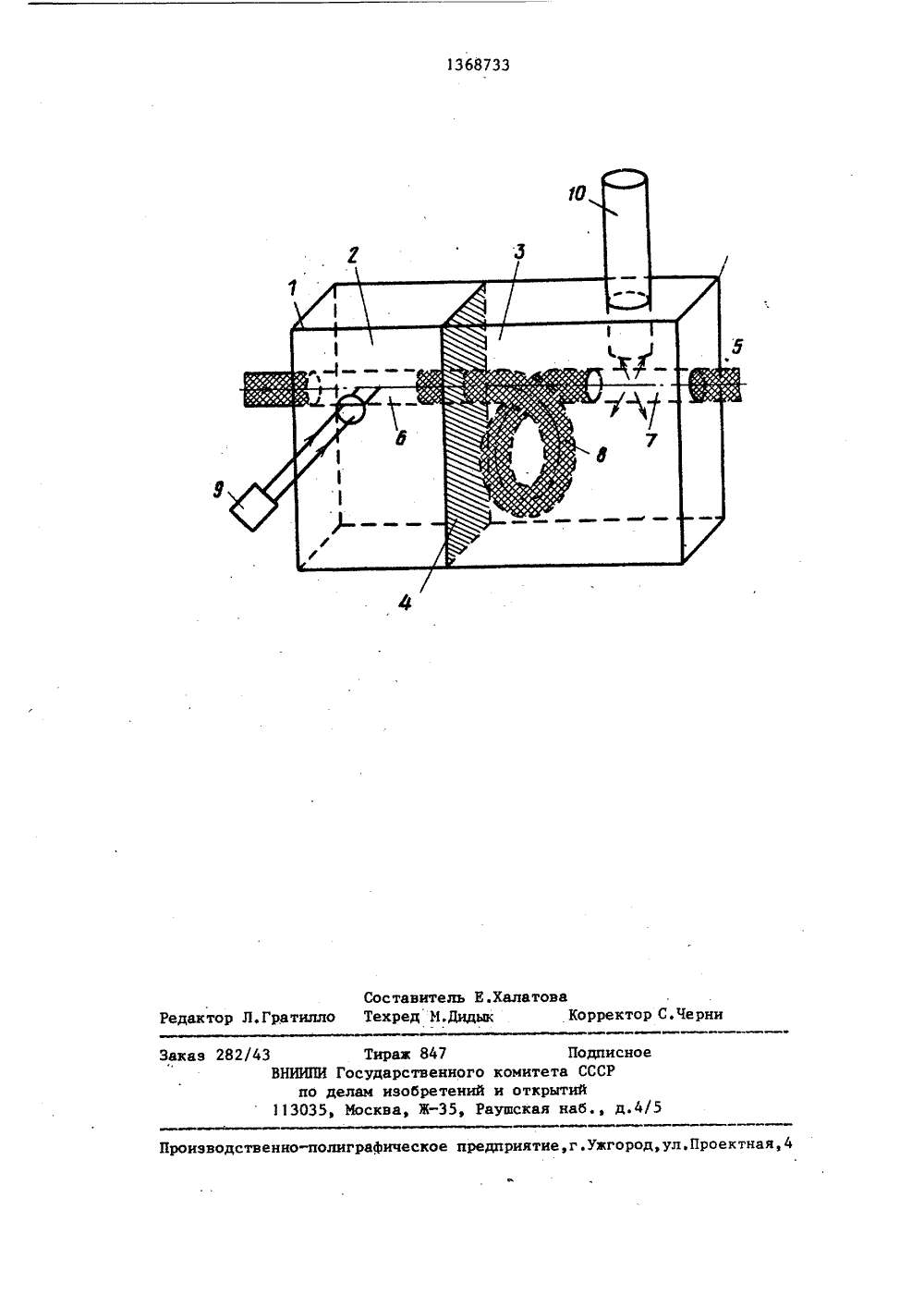

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК а 01 Н 21/ ГОСУДАРСТВЕННЫЙ ПО ДЕЛАМ ИЗОВРЕ ТЕТ СССРИ ОТНРЫТИЙ ПИСАНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ(7) Дальневосточное высшее инженерное морское училище им,адм,Г.И.Невельского(56) Романюк В,А, Методы регистрации светоиндуцированных измененийпоглощения и люминесценции талломовморских водорослей. Сб. Экологические аспекты фотосинтеза морских макроводорослей, Владивосток: ДВНЦ,АН СССР, 1978, с.64-72.Бабушкин А.А. и др. Методы спектрального анализа,М.: МГУ, 1962, с.432,(54) ФОСФОРО СКОП(57) Изобретениеотносится к исследо-ваниям физических и химическихсвойств веществЦелью является расширение функциональных возможностейза счет проведения иепрерывного флуорометрического анализа биологических материалов в водоемах. Фосфороскоп содержит непрозрачный корпус,источник монохроматического коллимированного света, кювету для размещения исследуемого образца и устройство для фоторегистрации. Корпус разделен на две камеры светонепроницаемьк экраном. Кювета выполнена в виде трубопровода, содержащего два прозрачных участка , разделенных черной изогнутой в виде кольца простравкой, проходящей через экран. Длина проставки трубопровода выбрана из расчета сохранения вызванного освещения послесвечения биологических включений в жидкой исследуемой среде до момента его (послесвечения) регистрации. Эта длина удовлетворяет следующему математическому соотношению: 1 ( 4 РЯ/ий, где Р - расход жидкости с исследуемыми биологическими включениями; Й - диаметр проставки; С - время послесвечения, Источник света ориентирован на один прозрачный учас" ток трубопровода, размещенный в первой камере корпуса - камере возбужде,ния, .а уетройство фоторегистрации - на другой, расположенный во второй камере - камере регистрации. 1 ил, 1368733Изобретение относится к областиисследования физических и химических свойств веществ и, в частности, к флуориметрическому анализу биологических материалов.Целью изобретения является расширение функциональных возможностей за счет проведения непрерывного флуорометрического анализа биологических материалов в водоемах.На чертеже изображено предлагаемое устройство.Устройство состоит иэ непрозрачного корпуса 1, разделенного на две камеры 2 и 3 светонепроницаемым экраном 4. Кювета для исследуемой жидкой проточной среды выполнена в виде тру-, ,бопровода 5, имеющего два прозрачных участка 6 и 7. Эти участки разделены черной изогнутой в виде кольца, проставкой 8, которая проходит через экран 4. Для возбуждения свечения предназначен источник 9 интенсивного коллимированного монохроматического света, а регистрация свечения осуществляется фоторегнстратором 10.Жидкая среда, содержащая мелкодисперсные включения, входит по трубопроводу 5 в камеру 2 возбуждения, где она облучается источником 9, проходя по прозрачному участку 6 трубопровода.Для уменьшения рассеяния света вдоль оси трубопровода и увеличения освещенности участка 6 обеспечено нормальное падение света на прозрачный участок. Под действием падающего света мелкодисперсные включения возбуждаются, эа счет возбуждения возникает их послесвечение. Возбужденные включения через изогнутую в виде кольца черную непрозрачную проставку 8 попадают в камеру 3 регистрации.При прохождении по прозрачному участку 7 трубопровода жидкой среды с возбужден. ными мелкодисперсными включениями их полсевечение регистрируется фоторегистратором 10, фоточувствительным элементом которого является высокочувствительный фотоумножитель например, ФЭУ). Светонепроницаемый экран 4,проставка с непрозрачными черными . стенками (например, черная резиновая трубка), изогнутый характер которой 1 надежно обеспечивает светоизоляциюкамеры регистрации от возбуждающеголюмннесценцию света.Фосфороскоп не нуждается в предварительной и последующих (в периодэксплуатации) настройках, обеспечивающих раздельность процессов облучения исследуемой среды и регистрации 10 послесвечения, в постоянном наблюдении, обеспечивающем своевременное выявление неустойчивой работы.Предлагаемый фосфороскоп обеспе Г чивает непрерывное облучение исследуемой среды,.что повышает достоверность исследований, в частности опре-.деления содержания взвесей органического происхождения например, эоо планктона) в морской воде, и основанных на них прогнозах рыбного промысла. Эти преимущества позволяют впоследующем автоматизировать процесс исследований,.сокращения ходо вого времени судна, занятого исследованиями.Фо рмула,из об ре те ния30 Фосфороскоп, содержащий источникколлимированного монохроматическогосвета, кювету, размещенную в корпусе,устройство регистрации, о т л и ч аю щ и й с я тем, что, с целью расЗ 5 ширения функциональных воэможностейза счет проведения непрерывного флуорометрического анализа биологическихматериалов в водоемах, кювета выполнена в виде трубопровода, корпус разде 40 лен на две камеры светонепроницаемымэкраном с отверстием, через которое проходит трубопровод, при этом трубопровод содержит прозрачные участки,разделенные черной проставкой, изог 45 нутой в виде кольца, длина которойудовлетворяет соотношению4 РЩгде Р - расход жидкости с исследуе 60 мым веществом;д - диаметр участка трубопровода;- время послесвечения,при этом источник света и устройст 55 во регистрации размещены у прозрачных участках трубопровода1368733 Составитель Е.Халатактор Л. Гратипло Техред И,Дидык Че Коррек сно изводственно-полиграфическое предприятие,г.ужгород,ул.Проектная аказ 282/43ВНИИПИпо113035 Тираж 847 осударственно лам изобретен Москва, ЖПодпго комитета ССий и открытийРаушская наб.
