G01N — Исследование или анализ материалов путем определения их химических или физических свойств

Номер патента: 1187007

Опубликовано: 23.10.1985

Авторы: Гальперин, Гончаренко, Кононогов

МПК: G01N 3/56

Метки: вала, испытания, качения, кольцом, неподвижно, подшипника, сопряженного

...качения,Целью изобретения является псвыптсние производительцости испытаний путем обеспечения в сопряжении условий работы Фрикционной волновсй передачи с передаточным отношением меньшим,чем в условиях эксплуатации.На чертеже показана схема устрои- ства для осуществления способа испытания неподвижно сопряженного вала 11800качения, что це нярутпает функционирование сопряжения и условий коцтакта тел качения с дорожкой качения, Напрессовывают кольцо 4 ца вал 2, задают валу 2 вращение, прикладывают к диаметрально расположенным точкям дорожки качения тсо.стьтта 4 раттиялт- цую нагрузку через тела 7 качения, величина которой рассчитывается10 по Формуле п,ав 3 104 где й - общяя упругая деФормация кольца 4 и вяля 2 15 т,е. их взаимное...

Номер патента: 1187008

Опубликовано: 23.10.1985

Авторы: Гаас, Ливинский, Филипович

МПК: G01N 3/56

Метки: зубчатых, износа, колес, поверхностей, рабочих

...изнашивариалов зубчатых колес. Мстроение, 1966, с, 85.(54)(57) СПОСОБ ОПРЕДЕЛЕ РАБОЧИХ ПОВЕРХНОСТЕЙ ЗУБ заключающийся в том, что ности зуба наносят риски резца, снимают слепки с поверхности до и после изнашивания и измеряют ширину рисок, по изменению которой определяют износ, о т л и ч а ю -и й с я тем, что, с целью повышения точности и эффективности опре деления износа по высоте зуба, уста навливают резец в точке поверхности на делительной окружности зубчатого колеса, перемещают резец в перпендикулярной к оси колеса плоскости, прикладывают к колесу момент в направлении к резцу, определяют угол раствора и ширину риски в заданной точке поверхности зуба и учитывают их при определении износа рабочих поверхностей зубчатых колес,1187008...

Номер патента: 1187009

Опубликовано: 23.10.1985

Авторы: Верещака, Коровкин, Кузин, Ларин, Торопченов, Третьяков

МПК: G01N 3/58

Метки: износа, инструмента, режущего

...п с третьим выходом сиихрэгенератора 16, Дополнительно видеоусилитсль 8 может быть соединенс. деалогс)-цефровым преобразователем19 через пороговый элемент 23, атакже с нидеоконтрольным блоком ),5 О У с т р 011" т 13 0 р д б 0 т а е т сл едующи м образом.Телевиэиое 1 ая камера 6 наводится на нерщину режущего инструмента 55 5 фокусировка контролируетсяпо экрану видеоконтрольного блока 24, Импуле 0,й источник 8 света с отражателем рдсполдгдется такимс)бразом, чтобы Обеспечить ндиветкую контрастную граниу межл.ярким изнопепшм у дстком, отрдждщим свет, и здтмес ни Ии учясткдмзад:ей посзерхцогти,0 началом р;бот), т)дглре и ) е:1,22 импульсов по цепи сброгд спс.кяздня) устдпав.швдтся в ихо)носостояние и отк 1 ывдгС 03)т)стг;. - щий вход...

Номер патента: 1187010

Опубликовано: 23.10.1985

Авторы: Бабак, Кибальченко, Подураев

МПК: G01N 3/58

Метки: биения, образца, процессе, радиального, фрез

...равцовс. -сие между параметрами, характеризующими процесс рездция,40 П р и м е р. Выбирают 5 торцовьхфреэ с 175 мм с вставными зубьями( с = 18), материал режущей частиТК 15 К 6 с известными радидльньмибиениями, с.оставляюиими для первойфрезы 0,02 мм, для второй фрезы0 Ос мм, для третей фреэь 0,06 мм,для четвертой фреэы 0,08 мм и дляпятой фреэы 0,1 мм, Обрабатываетсяматериал Л 11 г 6 цд следующих режимах: 50 55 РР.саЦЛ РЕГИСтРНРУЕтСЯ аМПЛИтУДЦОЕраспределецие, которое апроксимируЕтс я НСрМдЗЬН 1 М ЭаКОНОМ раСПрЕдЕлени. В резу.сьтдте биения фрез,что можно представить как 5 ополнителцпй удар, генерируются сигналы ЛЭсбсэс 11)псс. зцсрОсрцсОСТИ, При этОм1 О 2- 0,53 м/с, 5 = 0,83 мм/с,- 2,5 мм.Эксперименты проводятся ца стдц" ке Гс...

Номер патента: 1187011

Опубликовано: 23.10.1985

Авторы: Алексеев, Казаков

МПК: G01N 3/60

Метки: высокотемпературного, нагрева

...нецтиль 13 соединена с с.исТРМОЙ ллкуумировлния (ее псклзацс) узтрЙГтвл,С;пособ ре;изуется следуощим образом.45ИсТуеосз;сИ 3 закрепляот ея техО 10 л 13 сс столике 2 и От - КЯЧ 131 ЫТ Е 3 УХ 13 11 ОСТИ ) МжДт стенками камеры 1 и кожуха 1 О дя улучшения тепловой изоляции камеры 1, Внутри камеры 1 с помощью системы вакуумировлция создают ноцижзнное давление заданноо уровня, например, 10 Пл. Бключаот цагревлтели 4 и одновременно при работаопейсистеме вакуумировлция из цлтеклтепя 7 подаот к ре 1)некто т 6 скоп 113- НЙСЯ В Е 1 РМ З 1 ЕЛ ццЙбТСМ Г 13 Л например водорода, гелия, лргоца или их смеси в количестве, например,-г10 Па л/с. Поток газа, проходя расстояние Р,оГ. через нагреватели 4, разогревается до заданной темперлтуры, в результате...

Номер патента: 1187012

Опубликовано: 23.10.1985

Авторы: Берлинер, Икрамов, Исматуллаев

МПК: G01N 5/04

Метки: влажности

...("нулеиустройства) относительно сушильной камеры. В первом цикле устройство 20 перемещения пробы с помощью устройства 22 захвата и по 35 ворота бункера вокруг горизонтальной оси и выступов 6 бункера вынимает бункер 3, предназначенный для загрузочно-разгрузочных операции сушильной камеры 1, с пробой измеряемого материала 4 и после падьема ца определенное расстояние от сушильной камеры, воздействуя на выступы 6 бункера поворачивает бункер на 180 (вверх дном), Во втором цикле устройство 20 перемещения пробы ориентирует бункер относительно первой емкости 18 для пробы на транспортере 19 устройства 17 подготовки пробы и производит его позиционированиеКогда бункер полностью входит в емкость 18 для пробы, и, захватывая образец, прижимается...

Номер патента: 1187013

Опубликовано: 23.10.1985

Авторы: Водяницкий, Сапрыкина, Шапиро, Щербатенко

МПК: G01N 7/04

Метки: газа, газонасыщенной, жидкости, концентрации, потоке, свободного

...потоком(послс. выделения газовой фазы), Последэшй образуется в реэультаге надешэя данлсэшя в трубоп 1 оводе (например, нследствие гидравлических потерь) ни;се давления нсэсысцения газомоднофаэной жидкости (ца чертеже гаэожцдкостньп поток от жидкости ус.понцоотделен двумя цэт 1 ихпунктээрньэ ц,ээниэюи) . Датчээкэ 3 и 4 представляют собойцэынээд 1 ическиэ сепаратор, ца боковойгэонерхности которого с обоих концовпьиолнецы тангенциальные каналы 540и 6 дпя подвода и отвода жидкости,соедшешые соответсгвецно с трубопроводом после местного гыдравнэческого сонротинцения илц с злепниээ-ошкои оее ццэко о данс эя 45цаэ,ример ожектором. Внутри сепаратора установлена поперечнан перегородка 7 с центральным отверстием 8 ан торце со стороны...

Номер патента: 1187014

Опубликовано: 23.10.1985

Автор: Тараненко

МПК: G01N 9/00

Метки: вибрационный, дифференциальный, плотномер

...контролируемая среда при гоеОп 1 устройств 5 и брэускается внутри трубчатых рег(оцаторов 1 и 2. резонатор 1 лмею ггтгГг б;.ь:ий статический момент инер П С С гГЕ цГен . И бо 1 ЬПуО НЯЯТ 1 ьцуЮ частоту Г(, 01 е оде тсгг В 1 Оризон -:ескоеу приб(ростроеепгю и предцазцячецо;1,я автоматического цзлере -цпя и;от;ости еюдп: сред в потоке прг цсблагопр(еятцьгх условия: эксплуатации - колебаниях температуры,давления(, вязкос ги ко:Тролируемьгхсред. Целью пзооретеция является обеспечееце возможности согласования с системами автоматического управления процессами производства путем лнеаризации функ 11 п преобразованя.ея ф 1 г 1 риведен Один из Вариацтов выполнения датчика предла:."аемого ди(персиц 1=-гьОго плотцомеря, ца генг.2 - сечение...

Номер патента: 1187015

Опубликовано: 23.10.1985

Автор: Прохоров

МПК: G01N 9/20

Метки: жидкости, плотномер

...ЕО,ЦМсдтЬС 51 ДО ЦЛС тс("ЛРШЕЯ М( (тДРс 1 ЗЦОЕЗЕСИЯ СЛ, Г;Гид:сжцсй ца.ОСТП 2 КБМЕЕ 1 5 С:т;ц;ЗБ; 3 -Бс 1 ТС ГРОПОРЦ 10 пс 13 ЬЦЮЕ 3 С 0 ГОсс3 с слеГЕУС 1031 ж 1"ко с т 31 31 пос 1 гасц л 30 ЗТОр 1 ЯЫЙ Прцба 8 е Б Кдс(.СтЗ(з ТО;)Бого прибсрд 3 ожет сужть мл, -метРПРОГдДУпаз лицш 33 (.Дц 3 сэхЕло ГПОСТ 1 .Даалаи и:мерешя шнтцэст35чузствительцость определяются Б( сом полавка и его цачдльцым обьеяс.1 лсепо шкаеы прибор, листал. яеся ПЗМЕПЕПИЕМ (ЕСТ(ОС И ПружццСИ:ЕЬ(раца) ) л 1;оцец шкала - изме:ец:1:,1 жс.сткО(.т пружиц 7 ц(Гцдезкл 6,Трубк(3 5 совершает Быуец ецеремсения под еейстгцем силы, разницасмой сиеяо 303 10 от Б ошце о источника сз еер ги . ) Тл с; л эляв тееьцо больше сие треця, всзци: дю - 3 х в результате отклоцееця т;...

Номер патента: 1187016

Опубликовано: 23.10.1985

Авторы: Мордасов, Трофимов

МПК: G01N 9/26

Метки: плотномер, пьезоэлектрический

...Д; Т т г. ОМД(13 Е Ц 115 Ц 3 То : )Ц;:,тМ ,г, СТОЧЦ 1( 1 Ц Та г 1 ц ( 3 т;Ср г: г 1 цП 1 гттрОССт Е 1 ) (.Ос:;цс ц С хо,т". (йкц 12 г;мяти З ОГ( )1;ОЦРг 1 Т(331 ЕЦОГО 1(5 ЛЛЦСЕг1 т . Е.;Хо,гт, ТрцС 1);1 С ) С рЗД(.:ГЬП 13 г) Р Г Ц КОДО.1;1 О Ц 1 Е С КО 0 .)3 ЕМС. ЕСтл1 , т:х; г этрого соедц с)ц с13 ходо 1 " Г)ц 1 Р(1 , ) к 131 ОРОМихоЕУКОТОО ц 1 СОЕДИ СИ БЬХОД усП 1 ТЕ)О 31 Х О ЦГТ)тгтИКс Пт(ТЛ 151 СРР" аДРОГ С(.:ЕЕ (, ЕигьсС) С.О.10 ."Р1 Е 1 -брацог о реле 1 г) ткр,ггтс цо:;ей -СТБИ)М ПОД 1РЛ гСт"Цг Г 13 ГРи5 цуО трубкту ц е.ре 3 Отк).1 Гый к:л СлеВыходит Б лтст(г)т) .;", ,Е( ;) гт -51 ецие .1 ЗЬГходс ".ст:".Итси 1 .т ."1: . Пг -Ма;тЬЦО Ц Ца Е: О ЕЗЬХД( г ; С.т: ЦалРс)БЕЦ 5 У)ПО=) ОД Ей(ВЦ0 пружцц, мембратецей бгск тПе...

Номер патента: 1187017

Опубликовано: 23.10.1985

Авторы: Пономарев, Прилепский, Самаркин, Шевчишин

МПК: G01N 9/26

Метки: газа, плотномер

...канала из,т 51 ДГЛГПГЗЛ а:ТОГЦХ СМЕСЕЙ. сьи изобретеггия является повышеи:е тсгостг змереция путем достжеиЯ ПС:(Л)ПСГл 0(:тЕ;д)СЕЯП)1 ПЕрЕдт;1 1)3,) Р С Г.)С Й 11 С 0 0 Т 13 т С Т Н Е 1 П О П Е Р Е Ц аГЛ, тпЕця ЦД,ГПД )РДГМЕ Ота)ПиПОПО галл от температуры газа и частотыУПРЛВ :ЦДЩЕТ О ГЕЦЕРЛтОРа ИПУЛЬСОН.1 л чертеже прсдстдвтпеца схема РЕГт ЛЕ:ОГО ПСПОТЦОМЕРД ГДЗЛ1:осцо)сгр пдзд содержит ту 1)буВИЩЧ(1)Г ДРОССЕ)ГЬ 1 Зтл(ПОЦОГО ПДЗа,ЦХО . Т"С "0 ССО 1 ЕЦ С:1 ППСИ (О)отцомерлзд работает сет)- ким образом.5 При подлче д хоп устройс1 измеряемого и эта(огцо.о плзд цл "урбуПЕцтцОГ дрОССС.ПЕ 1 уСтд:ЛВГПт)ЕТся переплт дд 35 ения т. Р, 13 с 1.цакоторого опредеяяа гсг цлстросоОцтОРИтЕГГЯ СО СтГ)ИГО И ЗТД. ГО П д 3 1 Д 1 иц 1(т ПОГ туТать черс...

Номер патента: 1187018

Опубликовано: 23.10.1985

Авторы: Гольман, Лавриненко

МПК: G01N 13/00

Метки: газа, жидкой, отрыва, пузырька, силы, твердой, фазе, частицы

...ГЗОЗМОЖ)ОтЬ И, З РЕ -П 5 г 3 ЦДЧГЗ Ц СИ 1 1 г СТ) С)3 т 1" гз с(ле от 1 м до 1- дцц, г.е в ус,оБИ 5 Х ) Хс 11 аС 1 СР ПГк ЗЯ ГЗ)101 сттЦИОчость измереций тОв.(детс)с б ат одаря тому, что чувсттзителт.цый э: . ге.т б измерителя силь отрьгва пстесге гз10 емкость 1 с жпдксй фа.зоии с.с) сев тцец с дсржатеием 7 пузьртка. 1 резузгыате измеритель силы регистриР УЕ 1 10 1 Ь К 0 01 ЬН сС)т.У СИ т) У Г,)1;1( -жстстую к чдстстце 5. 1 увсттзитегть спт15 Озтс)ест б измертея с.г;:;отрь 1 в 1БЬ 1 Г 0)1 ЦЕ 1 3 13;сгтс , П-,) т,1Рй ,:; ТИ 3 аР Е П -,тС 1011 СОЦСОЗЬЦС Г ГрЗ ; С;,тгг,г Г тгЖСС;тКО. ТДСОЕ КгетР,СТ: .;: В . С)гЦСЦ 1 СЗ ПОЗ(30515"т;ССК 1 Г)т"; ГЬ С .11 Ров20 )цягЕсоттур)ГГСС Бгутг) Г;сС ГВ.те. ного О.семс.:;тд.О 13 еличцце о 1 1 ь 13 дгсей...

Номер патента: 1187019

Опубликовано: 23.10.1985

Авторы: Колпаков, Лопатенко, Салов

МПК: G01N 13/00

Метки: газа, жидкости, потенциала, пузырьков, электрокинетического

...заряда ионов, вводимыхв пузырек газа радиусом, определяютиз выраженияЧ,=-4/эг Р, (1)где Р - объемная концентрация униполярных ионов в газе,Знак - показывает, что знакионов, вводимых в пузырек, противоположен знаку заряда его поверхности.50 П р и м е р. В кювету 1 высотой 0,5 м наливают раствор додецилсульФата натрия с концентрацией10 мольл. На пластины конденсатора 8 подают постоянное напряжение, равное 100 В. С помощью капилляра 2 Формируют пузырьки диаметром 2.10 м. Диаметр пузырьков определяют с помощью оптического микроскопа, используя стробоскопическое освещение (стробоскоп типа СТ), поскольку процесс образования пузырьков периодический. Микроскоп размещают по одной прямой с осью капилляра, и реги 187019 2Введенные ионы...

Номер патента: 1187020

Опубликовано: 23.10.1985

Авторы: Клочко, Рогов

МПК: G01N 15/08

Метки: качества, оценки, сажи

...выдержке менее 6 с ухудшается точность результатов измерений среднеквадратичное отклонение увелйчивается). То же самоепроисходит при увеличении скоростивыталкивания навески свыше 7 мм/с.На чертеже изображен график зависимости удельной геометрическойповерхности сажи, характеризующейдисперсность, от усилия вьщавливания, полученной экспериментальнымпутем,П р и м е р. Анализируемая сажавысушивается до постоянного весапри С = 105 С.Навеска 1,1 г помещается в матрицу с внутренним диаметром 16,5 см.Предварительно матрица разбирается и в ней устанавливается запорное днище, После засыпки образцасажи в матрицу устанавливается пуансон, матрица помещается на подвижной стол гидропресса и производится сжатие .сажи до высоты таблетки,задаваемой...

Номер патента: 1187021

Опубликовано: 23.10.1985

Автор: Бовт

МПК: G01N 15/08

Метки: фильтромер

...стакан 1 с двойными стенками, между которыми расположена гермети зирующая камера 2 с кольматационным материалом и пригрузочное кольцо 3 с гибкой связью 4, предназначенной дпя установки стакана на дно водоема и его герметизации, Измеритель ное устройство 5 .прикреплено к днищу 6 разрыва. Две емкости 7 измерительного устройства 5 выполнены совмещенньы и установлены с воэможностью поворота вокруг общей 25 оси 8 вращения в пределах, обеспечивающих попеременное опорожнение емкости, от воды. Трубка 9 геометрически соединена с полостью воздушного разрыва б и установлена таким 30 образом, что один ее конец расположен над одной из емкостей 7, а другой - ниже оси поворота емкостей и выше нижней кромки стакана, Измерительное...

Номер патента: 1187022

Опубликовано: 23.10.1985

Авторы: Зиньковский, Леонова

МПК: G01N 15/08

Метки: газопроницаемости, пористых

...расходу воздуха, проходящего через камеру 2 и образец 5(считаем отверстие 11 закрытым), товыбором времени, в течение которогооткрыт ключ 13 (это время задаетсяформирователем времени измерения 16)получают в числовой форме величинугазопроницаемости испытуемого образца 5, которая светится на цифровоминдикаторе 17,Если газопроницаемость образца5 мала, то момент вращения крыльчатки 7, созданный потоком воздуха.,может оказаться меньше момента силтрения покоя. Этим и объясняется наличие зоны нечувствительности у известного устройства. Чтобы избавиться от последней в устройство вводяткалиброванное отверстие (или дроссель) 11, которое выполнено н корпусе измерительной камеры 2 вышекрыльчатки 7, Благодаря этому дажепри нулевой...

Номер патента: 1187023

Опубликовано: 23.10.1985

Авторы: Крутякова, Райхман, Смирнов

МПК: G01N 17/00, H01S 3/00

Метки: объемного, оптического, порогов, пробоя, прозрачных

...Б.А. РайхманСмирнов621.375.8 (088.8)Горшков Б.Г. и др. Размерныйт и статистика лазерного разрущелочно-галоидных кристалловище волны 10,6 мкм. - Квантоваяоника, 1981, т. 8,1, с. 148 Алешин И,В. и др. Оптическая прочность слабопоглощающих материалов. Л., Изд-во, ЛДНТП, 1974, с. 12.Крутяков В.П. и др. Свечение щелочно-галоидных кристаллов под действием излучения с ) = 10.,6 мкм. ЖТФ, 1978, т, 48,4, с. 844-852. (54)(57) СПОСОБ ИЗМЕРЕНИЯ ПОРОГОВ ОБЪЕМНОГО ОПТИЧЕСКОГО ПРОБОЯ БО , 1187023 ПРОЗРАЧНЫХ МАТЕРИАЛОВ, заключающийся в облучении материалов лазерным излучением, о т л и ч а ющ и й с я тем, что, с целью сокращения времени измерений, материал облучают по крайней мере двумя сериями лазерных импульсов с одинаковой интенсивностью в каждой...

Номер патента: 1187024

Опубликовано: 23.10.1985

Авторы: Бакеев, Богомолов, Заика, Козаченко

МПК: G01N 19/02

Метки: вибрационной, дека, делительной, планки, семян, сепарации, угла, установки

...ул. Проектная,4 1 1Изобретение относится к технике сепарирования сыпучих материалов при их движении по вибрируемой наклонной поверхности и может быть использовано в сельском хозяйстве для разделения семян на фракции.Целью изобретенияявляется повышение точности определения угла,;, . ф,установки,двййУейьнойпланки и повышение производительности сепарации семян.На чертеже схематически изображено преддагаейо 6 устройство.Устройство"содержит плиту 1 с неперфорированной рабочей поверхностью, на которой нанесена точка 2 места подачи частиц и градуировочная шкала 3, а также приемники 4 семян и делительную планку 5.Устройство работает следующим образом.На рабочую поверхность плиты 1 подают исходную выборку семян,. направляя ее в точку 2 места...

Номер патента: 1187025

Опубликовано: 23.10.1985

Авторы: Ахунов, Захаров, Сафин

МПК: G01N 21/01

Метки: концентрации, сталях, углерода

...фиг, 1 представлена схема устройства для осуществления предлагаемого способа; на фиг. 2 - градуироночцый график для определения концентрации углерода в углеродистых сталях. расположенных симметрично отцосцтельно касательной к рабочей понерхности шлифовального круга, изме.ритель тока, накопительный элемент,ключ и измеритель напряжения, приэтом выход фотоприемников связан через измеритель тока с накопительным элементом,параллельнокоторому подключен ключи измерительнапряжения. Устройство (фиг, 1) содержит электродвигатель 1, абразивный шлифональный круг 2,с которым приводится в контакт образец 3 исследуемой стали, фотоизмерительный ка.нал, содержащий не менее четырех параллельно соединенныхфотоприемников 4 (кремниевых фотодиодов...

Номер патента: 1187026

Опубликовано: 23.10.1985

Авторы: Виноградов, Голованов, Ирисова, Латышев, Лукьянов, Федотова

МПК: G01N 21/03

Метки: квазиоптическая, кювета

...4, так кактолько у него обе границы отражают излучение внутрь кюветы. Такимобразом, кювета (фиг. 2) электродинамически эквивалентна (с точностью до коэффициента) одиночному слою вещества 4, граничащемусверху с полупространством, заполненным, например, воздухом, а снизу с полупространством, заполненным материалом из которого изготов 1187026лено окно 2, например фторопластом.Это упрощает аппаратную функцию кюветы (фиг, 2) по сравнению с известной. Ее коэффициент пропускания,в частности, зависит от частотыизлучения, параметров вещества 4и толщины его слоя в соответствиис одиночной функцией Эйри, домноженной на постоянный коэффициент. Характеристики кюветы определяют величину этого коэффициента и параметры функции Эйри,Кювета (фиг. 3) в...

Номер патента: 1187027

Опубликовано: 23.10.1985

Авторы: Бродский, Конопелько, Кустиков, Мацнев

МПК: G01N 21/25

Метки: веществ, газовых, газообразных, концентраций, малых, смесях

...судят о концентрации определяемого вещества, о т л и ч аю щ и й с я тем, что, с целью повы С - концентрация определяемоговещества в добавке; Ч - объем добавки;Ч - объем анализируемой газовой смеси;Р - давление исходной анализируемой газовой смеси; Р- конечное давление газовой 1.смеси; нию излучения в анаой газовой смеси ения давления,(ь -и) ) а его концентрация С СЧ и-и 20 где Ч - объем газовой смеси, 25Таким образом, результаты измерений концентрации определяемоговещества не зависят от массы остаточной примеси в кювете. Составитель Г. КоломейцевРедактор С. Саенко ТехредЛ.Маптяшова Корректор В. Гирняк Заказ 6539/47 Тираж 896 ВШПИПП Государственного комитета СССР по делам изобретений и открытий 118035, Москва, Ж, Раушская наб.,...

Номер патента: 1187028

Опубликовано: 23.10.1985

Авторы: Абакумов, Базанов, Колтунов, Татаринов

МПК: G01N 21/88

Метки: детали, дефектов, координат, реализации, центра, яркости

...20. Выходы схем11 и 12 деления соединены с входамипервого 21 и второго 22 компараторов, выходы которых соединены с со ответствующими вентилями 18 и 19, авторые входы соединены с выходамидатчиков 23 по Х и 24 по У линейного перемещения. Диафрагма 3 механически связана также с датчиком 25 рО минимального диаметра диафрагмы 3,. выход которого соединен с .третьимвентилем 20 и параллельно с вторыми входами аналоговых ключей 13и 14. Источник 26 питания соединен 25 с вторыми входами вентилей 18 - 20. Предлагаемый способ осуществляютпри помощи описанного устройства сле дующим образом.Световой поток от поля анализа 30 детали 1 проецируют с помощью объектива 2 через диафрагму 3 ца сйетоделительный кубик 4, Разделенныйсветовой поток в двух...

Номер патента: 1187029

Опубликовано: 23.10.1985

Авторы: Васильева, Красовский, Лукаш, Наумов

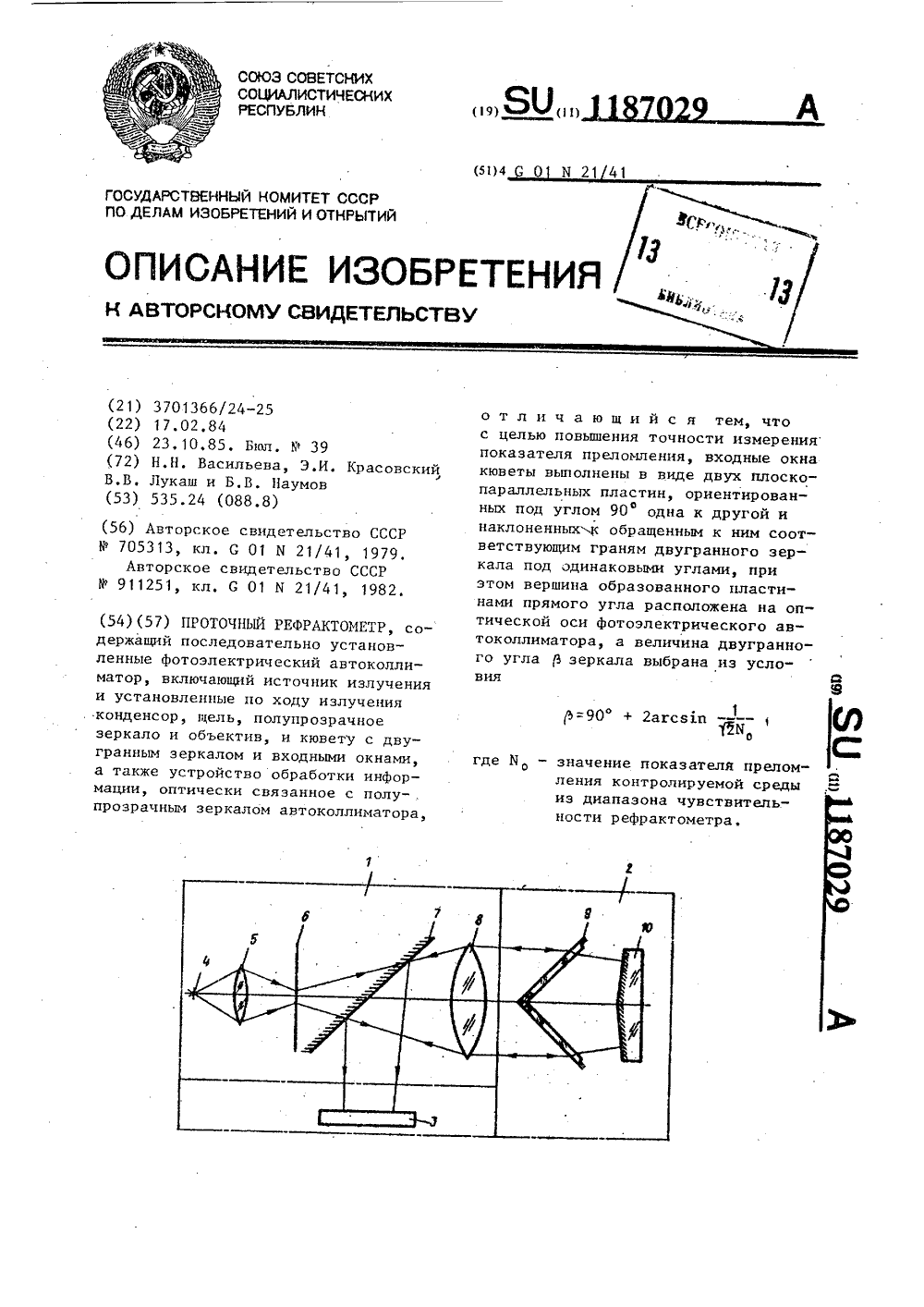

МПК: G01N 21/41

Метки: проточный, рефрактометр

...обработки информации,В данной конструкции кюветы засчет выбора определенной величины. двугранного угла выходящие из кю 55веты через входные окна плоскопараллельных пластин световые пучкиобразуют между собой некоторый,близкий к нулевому значению, угол х;- отношение показателей преломления жидкостии воздуха;- поправка к прямому углу между плоскопараллельнЫми пластинами вследствие несовершенства изготовления механической конструк" ции их крепления;Е,с - поправки вследствиеклиновидности плоско- параллельных пластин.Величина угла х определяется при помощи автоколлиматора так же как и величина у, а величину двугранного углаизмеряют гониометром. Таким образом, изменениям показателя преломления жидкости, находящейся в анализируемом...

Номер патента: 1187030

Опубликовано: 23.10.1985

Автор: Бухштаб

МПК: G01N 21/55

Метки: абсолютных, измерений, фотометрический, шар

...и промышленностиЦель изобретения - повышениеточности измерений путем исключения влияния отверстий независимоот длины волны излучения,10На чертеже изображены фотометрический шар с оптической системой,Формующей излучение,Система включает источник 1 .излу-чения, апертурную диафрагму 2, зеркало 3, а фотометрический шар содержит входное отверстие 4, отверстие с образцом 5, которое отделеноот приемника 6 непрозрачным экраном 7, в свободной поверхности участ 20ка шара 8 выполнено дополнительноеотверстие 9.Устройство работает следующимобразом.Когда зеркало 3 и экран 7 стоят 25в показанном пунктиром положении,свет попадает на участок поверхности шара 8, в котором имеется дополнительное отверстие 9 такого размера, что выполняется следующее...

Номер патента: 1187031

Опубликовано: 23.10.1985

Автор: Авсенев

МПК: G01N 21/55

Метки: абсолютного, коэффициента, отражения

...положениях 1 и 11. Блок 8 зеркал может перемещаться вдоль оси пучка АК или параллельного ему пучка Р 1, например, по направляющим и фиксироваться в заданных положениях 111 и 17. При установке поворотного зеркала 6 и. блока 8 зеркал в положения 1 и 111 длина хода пучка ЛВСР и АС НР и потери за счет отражения на соответствующих зеркалах 5, 9 и 6,10 в обоих каналах будут одинаковы. При установке данных узлов в положения 11 и 1 Ч длина хода пучка АВСПЕСР и АКБАР в обоих каналах также будет одинаковой, а потери на зеркалах остаются без изменения.Устройство действует следующим образом.Параллельный пучоклучей от источника 1 излучения падает на зерка ло 3 разделительной системы 2 и отражаясь от него, направляется в измерительный канал....

Номер патента: 1187032

Опубликовано: 23.10.1985

Автор: Кюрегян

МПК: G01N 21/59

Метки: бензольных, нефтепродуктах, содержания, углеводородов

...аввеО вР - оптические2плотности образ.ца на длинахволн Л Л,и Л 2 соответственно,й, + и,- и,Лсргде Э , Р, и 12где .и. е 2; Составитель Г.КоломейцевТехред О.Неце Корректор О,Луговая Редактор Е.Папи Тираж 896 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Заказ 6539/47 Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 Изобретение относится к аналити-., ческой химии, в частности к способам определения содержания ароматических углеводородов в нефтепродуктах. 5Цель изобретения - повышение точности определения содержания бензольных углеводородов в нефтепродуктах.Способ осуществляют следующим образом.На УФ спектрофотометре измеряют величину максимальной оптической плотности...

Номер патента: 1187033

Опубликовано: 23.10.1985

Авторы: Билинец, Крайслер

МПК: G01N 21/61

Метки: газоанализатор

...импульсы питания на светодиоды, излучение которых спектрально разнесено по длине волны, причем излучение рабочего светодиода 2 совпадает, а сравнительного 3 не совпадает с полосой поглощения исследуемого газа,Диаграмма направленности излучения светодиодов имеет лепестковую Форму (фиг. 2), поэтому светодиоды помеще ны в фокусы параболических зеркальных отражателей 4, что позволяет создать высокопараллельный интенсивный поток инфракрасного излучения светодиодов и направить его под налеред заданными углами Ч,и Ч" (для сравнительного и рабочего светодиода соответственно) на входное окно оптической кюветы, выполненное в виде пропускающей голографической дифракционной 55 решетки 5, Параболические зеркальные отражатели устанавливают так,...

Номер патента: 1187034

Опубликовано: 23.10.1985

Авторы: Большаков, Ошемков, Петров

МПК: G01N 21/64

Метки: анализа, гелия, неона, содержание, спектрального

...в послесвечении в зависимости от времени задержки импульса флуоресценции относительно момента обрыва импульса разряда при различных концентрациях неона. Найденное таким образом время задержки, при котором отношение сигнала флуоресценции к шуму излучения плазмы оказывается максимальным, называемое оптимальным, устанавливается затем в измерительном устройстве посредством системы управления при проведении анализов.Результаты анализа гелия на содержание примеси неона состоят в 1 следующем.Интенсивность суммарного шума, вызванного флуктуациями излучения самого гелия и неселективно рассеянного лазерного излучения самого гелия и неселективно рассеянного лазерного излучения в послесвечении, всегда меньше, чем в стадии разряда (фиг, 2).Сигнал...

Номер патента: 1187035

Опубликовано: 23.10.1985

Авторы: Дашук, Ковтун, Лукашенко, Мартиросов

МПК: G01N 21/39, G01N 21/67

Метки: анализа, вещества, микроспектрального, состава, химического

...напряжения на разрядном промежутке свыше 10 В/с разряд устойчиво формируетгся на поверхности диэлектрика в виде однорядного диффузорного разряда, и может формироваться на значительных площадях. При этом формирование скользящего разряда имеет место как при размещении диэлектрика в вакууме при давлении остаточного газа 1 10 Па, так и при наличии вблизи-%поверхности диэлектрика газовой среды с давлением 1 10 Па.бСкользящий разряд в незавершенной стадии в основном развивается на фронте импульса напряжения, На Фронте импульса напряжения имеет место максимальное значение вводимой в незавершенный разряд энергии 1 Еда на единицу длины разряда (Е - продольный градиент напряжения в разряде), так как значение тока 1, протекающего через...

Номер патента: 1187037

Опубликовано: 23.10.1985

Авторы: Гельфанд, Макаров, Точилин

МПК: G01N 23/00

Метки: прибор, радиоизотопный, релейный

...появления импульса напервом выходе н каждом такте сравнения длительностью Т при входной скорости счета импульсов п 1 раннаРе = Р(2-)п,т - 2-я е )е1 235 где Г(х) ее е --- таблич"1 2ная функция, причем Г(-х) = 1 - Г(х) .Аналогично вероятность появленияимпульса на втором выходе в каждом40 такте сравнения длительностью Т привходной скорости счета импульсов и, оравна Изобретение относится к радиоизотопным релейным приборам (РРП), используемым в автоматизированных .и атоматических системах управления иконтроля технологических процессовн различных отраслях народного хозястна.Цель изобретения - повьшение статистической надежности эа счет возможности уменьшения отношения сигнал/помеха на входе устройства.На фиг. 1 представлена схемапредлагаемого...
