G01N 3/08 — путем приложения растягивающих или сжимающих статических нагрузок

Номер патента: 1226127

Опубликовано: 23.04.1986

Авторы: Верещагин, Каменских, Юркова

МПК: G01N 3/08

Метки: образце, создания, трещины

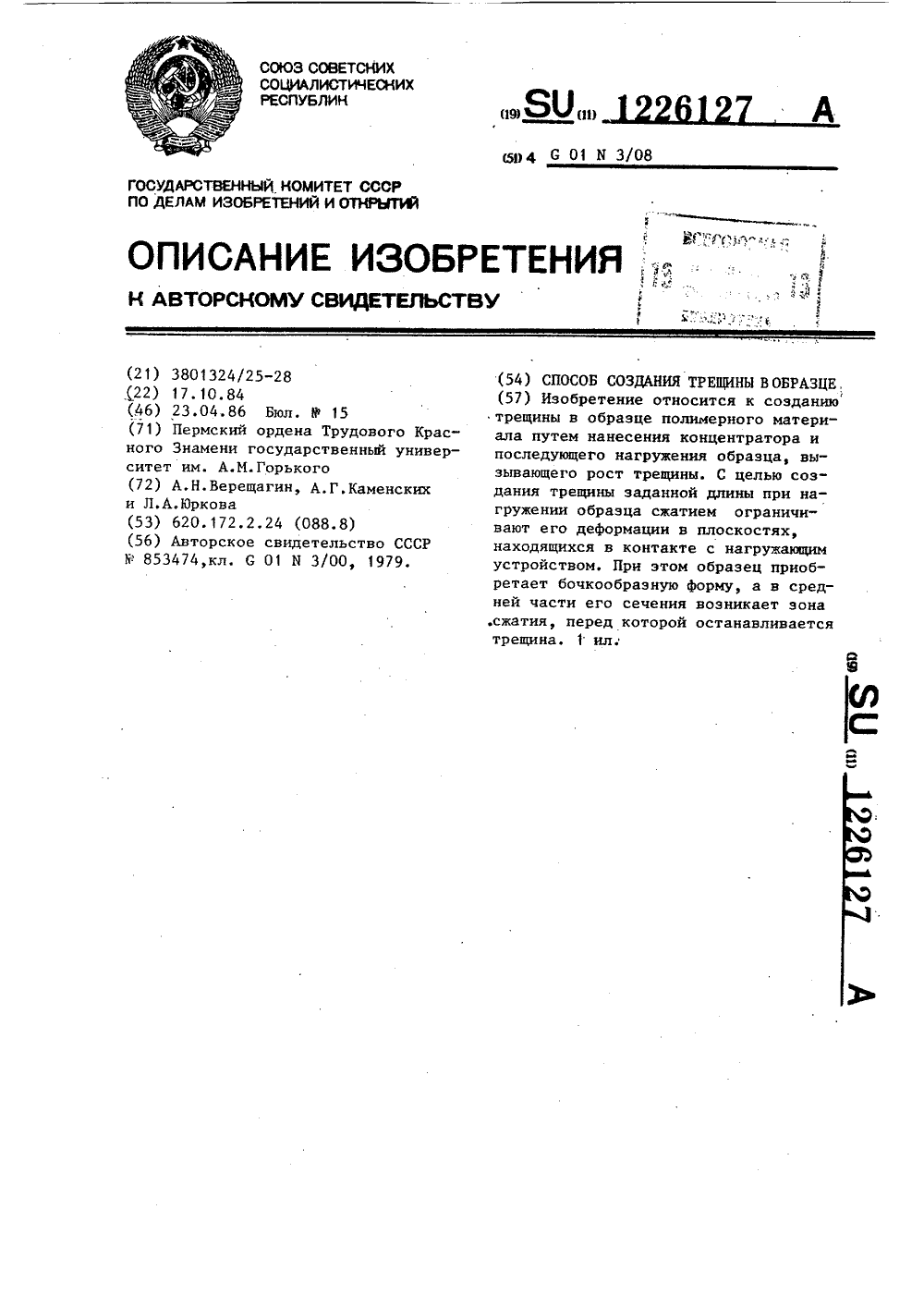

...перед зоной сжатия. Способ создания трещины в образце,по которому к образцу прикладывают нагрузку, выполняют на поверхности образца концентратор напряжений, после чего увеличивают нагрузку до образования трещины из этого концентратора, о т л и ч а ю щ и й с я тем, что, с целью повышения точности при получении трещины заданного размера в образце полимерного материала за счет локализации трещины, в образце создают неоднородное напряженное состояние путем ограничения его поперечных деформаций, а нагружение образца осуществляют через торцы сжимающей осевой нагруз кой 20 Составитель М.Кузьминедактор А.Козориэ Техред Н.Бонкало орректор А.ференц 21 Подписномитета СССРткрытийя наб., д. 4/5 а роизводственно-и:.лиграфическое предприяти...

Номер патента: 1226164

Опубликовано: 23.04.1986

Авторы: Назарова, Одиноков, Одинокова, Чернова

МПК: G01N 11/00, G01N 3/08

Метки: вязкости, конструкционных

...образца после разгрузки, но и увеличивает степень обратимости запаздывающих дефор маций, а значит, приводит к повышению точности определения Я. и коэффициента вязкости течения полимерных материалов.Предложенным способом можно определять коэффициент вязкости при растяжении, сжатии, кручении (сдвиге) изгибе. При этом в зависимости от вида деформирования коэффициент вязкости принимает различные значения (см. таблицу). П р,и м е р. В условиях осевого растяжения испытывались образцы винипласта, вырезанные из листа толщиной около 3 мм. Площадь каждого образца вычислялась по результатам измерений размеров его поперечного сечения, так как толщина листа не оставалась постоянной, Опыты проводились с целью проверки параметров режимов формования...

Номер патента: 1227808

Опубликовано: 30.04.1986

Авторы: Курман, Литвинский

МПК: E21C 39/00, G01N 3/08

Метки: горных, пород, прочности

...вычисление площади поверхности разрушечия и определение показателя прочности, разрушение образца производят динамической составляющей нагрузки при постоянно действующей 2 О статической и фиксируют разрушающую нагрузку по второму отпечатку на эталонной йластинке,На фиг. 1 показана схема нагружения образца; на фиг; 2 = график зани- -" симости диаметра отпечатка От усилиянагружения.Способ осуществляют следующим образомаЗОЛ р и и е р. Образец горной породы 1 в ниде отрезка керна (или другой формы) устанавливают между сферическими инденторами 2 и 3 (диаметром 14 мм). Между сферическим основа нием ч (шариком диаметром 14 мм) нижнего индентора 3 и нижней плитой 5 устройства для нагружения образцов размещают эталонную пластинку 6 из мяхкогО...

Номер патента: 1227977

Опубликовано: 30.04.1986

Авторы: Воробьев, Курмей, Михайлик

МПК: G01N 3/08

Метки: испытания, образцов, растяжение

...шарниров 6и скоб 7 с захватнымн частями 1 и 2.В захватных частях 1 и 2 под острымуглом к оси тяг 5 выполнены пазы8, в которых размещены шаровые опоры 9, жестко скрепленные с осями1 О, посредством которых, а такжескоб 7 они связаны со сферическимишарнирами 6. Вдоль осей пазов 8 собеих сторон от соответствующихшаровых опор 9 установлены;регулировочные винты 11, служащие для перемещения шаровых опор 9 по лазам 8,Угол наклона пазов 8 к плоскости, перпендикулярной оси тяг 5,принимают равным углу трения шаровой опоры по стенке этого паза,что позволяет снизить усилие дляизменения эксцентриситета е в процессе испытания.Устройство работает следующимобразом,Захватные части 1 и 2 .скрепляют с испытуемым образцом 3, и устройст во...

Номер патента: 1229638

Опубликовано: 07.05.1986

Авторы: Баударбеков, Дмитриенко, Куатбеков, Кулманбетов, Лигай, Махамбетова, Романов, Рыскулова

МПК: G01N 17/00, G01N 3/08

Метки: агрессивной, механических, свойств, среде

...4 для за крепления образца и средство для его растяжения, содержащее ползун 5, связанный с подвижным зажимом 4 через динамометр 6, и груз 7, соединенный с ползуном 5 посредством гибкого тросика 8, перекинутого через блок 9. Корпус 1 снабжен средством для подачи агрессивной среды на образец, состоящим из пульверизатора 10 с соплом 11, и средством для удаления агрессивной среды, выполненным в виде отводной трубы 12. В средней части корпуса 1 выполнен паз 13 для установки образца. 20Положение кольца 2 фиксируется винтом 14, а ползуна 5 - винтом 15. На кольце 2 закреплена шкала 16 для определения удлинения образца. Устройство снабжено также шкалой 17 для отсчета угла поворота образца в вертикальной плоскости. 25Прибор работает в двух...

Номер патента: 1231424

Опубликовано: 15.05.1986

Автор: Лодус

МПК: G01N 3/08, G01N 3/34

Метки: испытания, напряженном, образцов, плоском, состоянии

...шестерня 20 вращает шестерню 11, клинья 12 поочередно смещают ведущие клинья 9 и через ведомые клинья 10, захваты 5 и контроб 1231424раэцы б циклически обжимают образец 8 с неодновременным приращением усилий по различным осям иэ-за поочередного смещения пар кличьев 9-10. При этом втулка 4 вместе с клиновыми парами и образцами 6 и 8 под действием площадки 1 смещается в направлении упора 13, застопоренного от вращения шпонкой 23 и диском 24. В результате этого упор 13 равномерно со скоростью движения площадки 1 смещает образец 8 относительно контробразцов 6 при выключенной муфте 16, Включение муфты 16 и разъединение стопора между винтом 15 и гайкой 19 15 приводит к тому, что винт 15 прекращает вращение из-эа контакта с не-...

Номер патента: 1232991

Опубликовано: 23.05.1986

Авторы: Гиверцев, Гнедаш, Гнездицкий, Деревянко, Дубровина, Котляренко

МПК: G01N 3/08

Метки: испытаний, растяжение, реверсор, сжатие

...16 и 17 для поочередного зацепления рамы б и траверсы 8. На раме 6 установлены опоры18, на которые опирается траверса 8.На торцовой поверхности рамы б состороны силового цилиндра 4 на оси18 закреплен с возможностью поворотав своей плоскости фиксирующий элемент в виде плоской скобы 19, а наплунжере 5 выполнен кольцевой выступ20 для зацепления со скобой 19.Устройство работает следующим образом,Испытуемый образец 10 устанавливают в захватах 9 и 11, При проведении испытаний образцов на растяжениегидроцилиндр 15 перемещает рычаги 13и 14, и зацепы 17 входят в зацепление с траверсой 8 и удерживают ее.Плоская скоба 19 при этом находитсяв контакте с кольцевым выступом 20плунжера 5. При подаче давления ксиловому нагружающему цилиндру 4,4плунжер...

Номер патента: 1232992

Опубликовано: 23.05.1986

Авторы: Бабак, Бега, Ракицкий, Усков

МПК: G01N 3/08

Метки: двухконсольном, надрезом, образования, образце, трещины

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к исследованию прочностных свойств материалов, а именно к способам образования трещины в двухконсольном образце с надрезом. 5Целью изобретения является обеспечение возможности. получения равновесной трещины.На чертеже изображена схема нагружения двухконсольного образца, реализующая предлагаемый способ.1 Спосою осуществляется следующим образом.Призматический образец 1 с надрезом 2, образующим две консоли 3 и 4, устанавливают на плиту 5 и предварительно нагружают усилиями К, вызывающими сжимающие напряжения в вершине надреза 2.Затем...

Номер патента: 1234747

Опубликовано: 30.05.1986

Авторы: Гришачев, Кучеренко, Маслов, Москаленко

МПК: G01N 3/08

Метки: абразивных, зерен, испытаний, сжатие

...6, блок 8 обработки информации и индикации и тензодатчик9, направляющую 10 и микроскоп 11..Тензодатчик 9 взаимодействует со вторым плечом рычага 5 и установлен свозможностью перемещения вдоль негопо направляющей 10,Устройство работает следующимобразом.Испытуемое зерно 3 помещают между ЗОпластинами 1 и 2. Включают блок 7управления, который приводит в действие силовозбудитель.6. Возникающеепри этом усилие через толкатель 4передается на испытуемое зерно 3 ичерез рычаг 5 - на тензодатчик 9.Сигнал от тензодатчика 9, пропорциональный прикладываемой нагрузке, поступает в блок 8 обработки информации.и индикации. В момент разрушениязерна 3 происходит резкое возрастание сигнала от тензодатчика 9, что 47 1фиксируется блоком 8 обработки информации...

Номер патента: 1234748

Опубликовано: 30.05.1986

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, сложнонапряженном, состоянии

...торцовых.поверхностях крайних колес 15 и 17имеются спиралевидные пазы 20 и 21.Тяга 22 связывает привод с механизмом осевого нагружения образца 10,При этом одним концом она связана через перемычку 7 с ползунами. 5 и 6, .а на другом имеет упор 23, размещенный в пазах 20 крайнего колеса 15привода,Тяга 24 связывает привод с механизмом закручивания образца 10, Приэтом одним концом она связана с зуб.чатыми рейками 13 и 14, а на другомимеет упор (не показан), размещенный в пазах 21 другого крайнего колеса17 привода,Установка работает следующим образом,5 Сообщая вращательное движение шестерне 19, тем самым приводят в движение среднее колесо 16 привода, Фиксированные относительно среднего колеса 16 колеса 15 и 17 привода начинают также...

Номер патента: 1234749

Опубликовано: 30.05.1986

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...испытаний.Установка работает следующим образом.Испытуемый образец 18 вместе сзахватами 14-17 размещают в камере12. Включают привод 3 и посредствомвала 4 приводят во вращение платформу 2. При вращении платформы 2 относительно неподвижного основания 1зубчатые колеса 5 и 6 взаимодействуют с шестернями 7 и 8 так, что вызывают их вращение вокруг собственных осей и перемещение по окружности с центром в точке, находящейся на оси вала 4, и с угловой скоростью перемещения по окружности, вдвое меньшей угловой скорости платформы 2, При таком перемещении шестерен 7 и 8 соединенные с ними валы 9 и 10 совершают вращение вокруг своих осей и вращение вокруг оси вала 4. Вращение вала 10 вокруг своей оси приводит к вращению камеры 12 вокруг оси,...

Номер патента: 1234750

Опубликовано: 30.05.1986

Авторы: Демин, Ефимов, Касатонов, Пестов, Савицкий, Соколов

МПК: G01N 3/08

Метки: нагружения, образца, сжатием

...свои размеры, вследствиеэтого возникает усилие сжатия образца. Выдержку осуществляют лри усилиисжатия до достижения значения Рэтого усилия, удовлетворяющего усло- вию ст вЮБгде ь 0- изменение длины пуансона 2при охлаждении образца вовремя вьдержкиь 1 - изменение длины стоек 5 и6 силовой рамы 4 при охлаждении образца во времявыдержки;Е - модуль улругости материалаобразца 1 в конце выдержки, 5 Г - площадь поперечного сечения образца 1. в конце выдержки,- рабочая длина образца 1,ОБРПосле выдержки многократно дефор О мируют образец по указанной программе.Выдержки образца до.достиженияминимального усилия сжатия значенияпозволяют установить технологический 15 режим обработки материала, соответствующий минимальному...

Номер патента: 1234751

Опубликовано: 30.05.1986

Авторы: Пищалко, Ушаков, Шевченко

МПК: G01N 3/08

Метки: испытаний, механических, образцов, хрупких

...выполненный в виде скобы 4.Одна из ветвей скобы 4 установленас возможностью перемещения по направляющей 2, а на противоположной ветвискобы 4 выполнен сквозной продольный паз 5. На верхней плите 3 прессазакреплен торец пуансона 6, которыйразмещен в пазу 5. 25Противоположный торец пуансона6 предназначен для взаимодействия собразцом 7, устанавливаемым внутрискобы 4. В пазу 5 скобы 4. установлентакже упор 8, охватывающий пуансон зО6. При этом один. торец упора 8 припомощи шарнира 9 взаимодействует спуансоном 6, а противоположный торецупора 8 взаимодействует с соответствующей ветвью скобы 4,Устройство работает следующимобразом.Устанавливают скобу 4 между плитами 1 и 3 пресса в направляющей 2и фиксируют на плите 1, после этогообразец 7...

Номер патента: 1236343

Опубликовано: 07.06.1986

Авторы: Кулагин, Кусидис, Новоселов, Татаркин

МПК: G01N 3/08

Метки: покрытия, прочности

...боковой поверхностью 5, установленный на стяжном элементе 3 в плоскости разъема подложки, Диаметр диска 4 больше диаметра подложки, а его кромка 6 может быть 2 О выполнена со скруглением в зависимости от задаваемой формы надреза в покрытии.Способ осуществляют следующим образом. 511 а наружную поверхность частей 1 и 2 подложки и выступающую поверхность диска 4 напыляют испытуемое покрытие 7 известным способом. При этом выполнение на диске 4 выступаю- ЗО щей над подложкой конической боковой поверхности 5 позволяет создать в покрытии 7 со стороны, обращенной к поверхности подложки,в месте ее разъема концентратор напряжений в виде коль- З 5 цевого надреза, Это исключает необходимость механического воздействия на покрытие при выполнении...

Номер патента: 1237945

Опубликовано: 15.06.1986

Авторы: Багдасарьян, Пилипенко, Сергиенко

МПК: G01N 3/08

Метки: испытаний, механических

...схематически изображено,описываемое устройство для механических испытаний,Устройство содержит опору 1, накоторую устанавливается испытуемыйобъект 2, обойму 3 с размещеннымив ней стержнями 4, эластичную прокладку в виде отдельных частей 5,установленный на нее пуансон 6, одинторец которого взаимодействует с силовозбудителем 7, а другой - с прокладкой и имеет профиль, соответствующий эпюре заданного распределения,испытательной нагрузки. Устройство работает следующим образом,На опору 1 устанавливают испытуемый объект 2, например панель, Размещают на нем обойму 3 со стержнями 4, упругой прокладкой иэ частей 5 и пуансоном 6. На наружный торец пуансона 6 воздействуют усилием с помощью силовоэбудителя . При этом нагрузка передается на...

Номер патента: 1241084

Опубликовано: 30.06.1986

Авторы: Конин, Шехтер, Ярокер

МПК: G01N 3/08

Метки: испытания, сжатие, штамп

...для передачи нагрузки на промежуточный слой 3 от плит пресса и 15 обладает более высоким модулем упругости по сравнению с промежуточным.слоем для предотвращения выдавливания его за пределы поверхности образца.20Формула изобретения Штамп содержит две матрицы, размещаемые при испытании с двух противоположных сторон образца 1, каждая из которых состоит из трех соединенных между собой олоев 2., 3 и 4, Слой 2, предназначенный для взаимодействия с образцом 1, представляет собой .пленку из антиадгезионного по отношению к образцу 1 материала, В.качестве таковой может использоваться, например, металлическая фольга.Слой 3, промежуточный, выполнен из вязкого пластичного материала, например из нетвердеющей мастики марки "бутрпрол", Слой 4,...

Номер патента: 1241085

Опубликовано: 30.06.1986

Авторы: Гурарий, Кращенко

МПК: G01N 3/08

Метки: испытания, колец, нагреве, растяжение

...3, 10 связанные с полукольцами 1 и 2 тяги 4 и 5 для приложения растягивающего усилия и нагреватель 6, выполненный в виде цилиндра, установленного при испытании внутри кольца 3 соосно полукольцам 1 и 2, На полукольце 2 в местах разъема кольцевой оправки на его внутренней поверхности прикреплены (приварены) шторки 7 таким образом, что при разъединении полуколец 1:30 и 2 зазор между ними закрывается со стороны нагревателя 6 шторками 7.Устройство работает следующим образом.Тяги 4 и 5 устанавливают в захваты испытательной машины (не показана). На нагреватель 6 подается электричес- . кий ток, который его разогревает.За счет радиационного излучения нагревателя 6 нагреваются до требуемой;температуры полукольца 1 и 2 и установленное. на них...

Номер патента: 1241086

Опубликовано: 30.06.1986

Авторы: Малибеков, Шерстнев

МПК: G01N 3/08

Метки: испытательной, машине, разрывной, упругий, шарнир

...имеет форму балкистенки 2 = 2 К = (0,8-1,2)Ь К= - (1,2-1,6)К.При таких соотношениях. геометриче О . ских размеров пластин 1 и 2 обеспечивается упругая податливость пластин в их плоскости и одновременная жесткость в продольном направлении.Кольцевая перемычка 6 служит для фиксации взаимного расположения жестких секторов 5, ее толщина выбирается в пределах .от 0,5 до й.Каждый из переходных элементов 3 и 4 выполнен в виде диска 7 с двумя ди О аметрально противоположными выступами, имеющими форму кольцевых секторов 8.Соединение переходных элементов 3 и 4 с пластинами 1 и 2 осуществляется по сопрягаемым цилиндрическим поверхностям, которыми являются боковые цилиндрические поверхности секторов 5 и внутренние поверхности кольцевых...

Номер патента: 1241087

Опубликовано: 30.06.1986

Авторы: Аббасов, Абрамов, Котьков, Петрашень

МПК: G01N 3/08

Метки: испытания, разрыв, строительных

...разрывного усилия в заданном сечении конструкции,На фиг.1 представлено устройство общий вид, на фиг.2 - разрез А-А на фиг. 1 на фиг.3 - разрез Б-Б на фиг на фиг.4 - зажим, охватывающий испы тьваемую конструкцию,с опорами.Устройство содержит станину 1 с направляющими 2, на которой установ лен неподвижный захват в виде силов рамы 3 с расположенными на ней зажимами. в виде короба, составленного и двух Н"образных, вертикальных пластин 4 и 5, двух крестообразньи горизон- О тальных пластин 6 и 7, пары выступов 8 которых размещены в прорезях 9 Н- образных пластин 4 и 5.Зажимы, снабжены приводами верти-. кального и горизонтального нагружения25 в виде гидроцилиндров 10 и 11. Неподвижный захват также имеет две опоры 12 и 13, выполненные в виде...

Номер патента: 1242747

Опубликовано: 07.07.1986

Авторы: Горбатов, Рогозянов

МПК: G01N 3/08

Метки: испытаний, растяжение

...778 Подписное ВНИИПИ Государственйого комитета СССР по делам изобретений и открытий 113035, Москва, ЖРаушская наб., д.4/5Производственно-полиграФическое предприятие, г,Ужгород, ул.Проектная, 4,Изобретение относится к испытательной технике и мОжет быть использовано для экспериментального опреде"ления влияния скорости деФормирования на прочностные характеристикиисследуемого материала при одновременном испытании нескольких образцовна растяжение,Целью изобретения является расширение Функциональных возможностей 1 Опутем обеспечения разных скоростейдеФормирования образцов.На чертеже изображено предлагаемоеустройство, общий вид.Устройство для испытаний на растяжение к разрывной машине содержитдве траверсы 1 и 2 с захватами 3 дляодновременного...

Номер патента: 1242748

Опубликовано: 07.07.1986

Авторы: Баранова, Ковалевский

МПК: G01N 3/08

Метки: испытаний, механических, неразъемных, образец, соединений, составной

...соединения граней, у которых высота выступов равна 0,1 мм. печение экономии материала путем одновременного изготовления несколькихсоединений с различными зазорамимежду соединяемыми поверхностями,последовательного их испытания в идентичных условиях и повторного использования плит составного образца,На фиг.1 изображен составной образец из одинаковых плит; на фиг.2 -сечение А-А на фиг,1; на фиг, 3 -сечение Б-Б на фиг.1; на фиг. 4составной образец из различных плит;на фиг, 5 - сечение В-В на фиг,4;на фиг, б - сечение Г-Г на фиг,4,Составной образец выполнен из на-.бора плит 1-4 (количество плит может быть различным),На торцовых гранях 5-12 плит 1-4выполнены глухие отверстия 13 в центре и выступы 14 вдоль ребер 15, лежащих в плоскостях...

Номер патента: 1244542

Опубликовано: 15.07.1986

Авторы: Касаткин, Мазурин, Нахаев

МПК: G01N 3/08

Метки: испытаний, образцов, растяжение

...винта 21,навыходе дешифратора 40 появляетсясигнал, который устанавливает. триггер 27 в исходное положение, останавливая, таким образом, привод,22 измерительного винтаПосле закрепления образца 4 в зажимах 2 и,.3 на третий вход блока 15 управления подается сигнал от кнопки 11Испытание , который при наличии сиг-. .нала с дешифратора 40 в исходном ло 4ложении винта 21 проходит через элемент .31 И и переключает триггер 28,сигнал с выхода которого через элемент 35 ИЛИ включает усилитель 38 ипривод 22 измерительного винта, атакже переключает триггер 29, изменяющий направление вращения винта 2 1и направление счета счетчика 24. Импульсы с фотодатчика 23 уменьшаютчисло в счетчике 24 до тех пор, пока винт 21 не прижмет образец 4 купору...

Номер патента: 1244545

Опубликовано: 15.07.1986

Авторы: Крохмаль, Шапиро, Ягуст

МПК: G01N 3/08

Метки: испытаний, образцов, сжатие

...заданной, величины. Послеэтого переходят к следующему аналогичному этапу нагружения образцасжимающей силыР,Заказ 3908/46 Тирах 778 . Подписное В е, г. Ужгород, ул. Проектная,Произв.-полигр1Изобретение относится к испытаниям конструкционных материалов и может быть использовано при прочност ных испытаниях бетонных образцов на сжатиеЦель изобретения - повышение точности испытаний путем поддержания постоянного эксцентриситета, в том числе нулевого в центральной части , образца.На чертеже изображена схема осуществления способа на примере испытания контактного стыка,Способ испытаний образцов на сжатие осуществляют следующим образом,Образец, собранный из двух плоских бетонных элементов 1, связанных швом 2 иэ цементного раствора,...

Номер патента: 1244546

Опубликовано: 15.07.1986

Авторы: Карташов, Оксенкруг

МПК: G01N 3/08

Метки: испытания, лабораторных, пород, прочность, соляных, условиях

...нескольких одинаковых образцов, испытание части образцов на разрушение нагрузкой одноосного сжатия для определения предварительного предела прочности на сжаТие 13"сф , выдержку остальных образцов под нагрузкойсоставляющей 40-607. от предварительного предела прочности на сжатие в течение 230-490 ч, и после снятия длительной нагрузки испытание выдержанных образцов на разрушение нагрузкой одноосного сжатия, причем предел прочности выдержанных образцов принимают за прочность соляных пород в массиве. Способ испытания на прочность соляных пород в лабораторных условияхосуществляется следующим образом.Отобранные из скважины керны соляных пород транспортируют в стационарную лабораторию. При этом прочность материала керна уменьшается в...

Номер патента: 1244547

Опубликовано: 15.07.1986

Авторы: Косов, Павлов

МПК: G01N 3/08, G01N 3/22

Метки: реверсор

...шарики 32 для обеспечения трения качения при движении планок 12 в пазах соединительной втулки 16.Реверсор работает следующим образом;Образец 33 закрепляют в захватах 14 и 15. Внутренняя траверса, состоящая из частей 6 и 7, и связанная с ней внешняя траверса 3 неподвижны в вертикальном направлении и не поворачиваются, так как этому препятствует фиксатор 28. Включают привод (не показан) приспособления для .закручивания образца 33, При этом крутящий момент от шкива 23 через соединительную втулку 16, части 4 и 5 внутренней траверсы и захват 14 передается образцу 33.Если необходимо сжимаемый обра; зец 33 переключить на .испытание растяжением, то предварительно сни-. мают осевую нагрузку. При этом образец остается нагруженным...

Номер патента: 1244548

Опубликовано: 15.07.1986

Авторы: Дегтерев, Качанов, Косовский

МПК: G01N 3/08

Метки: испытания, образцов, растяжение

...металлический стер-.жень постоянного по длине сечения,представляющий собой отрезок испытуемого стального прутка или проволоки. Затем на концах подготовленного образца образуют утолщения путем циклического нагрева этих концов до температуры 0,70,9 Т,где Т - температура начала плавления стали, и охлаждения в воде вкаждом цикле.Утолщение на нагреваемых участках образца, образующееся в результате протекания физико-термическихпроцессов, становится тем больше,чем большему числу теплосмен подвергается образец. Кроме того, величинаутолщения в каждом цикле зависит отхимического состава стали. Для обеспечения надежных результатов достаточно иметь утолщение захватных частей на 2-3 , при этом длина участков, на которых осуществляется...

Номер патента: 1244549

Опубликовано: 15.07.1986

Авторы: Заклепкин, Камалиев, Киселев, Коротаев

МПК: G01N 3/08, G01N 3/30

Метки: испытания, монтажных, поясов, прочность, стенд

...а к барабану 7 шарнирно прикреплена гильза 11.На свободном торце корпуса 2 смонтирован механизм статического нагружения в виде силовогополого винта 12, снабженного спусковым механизмом, имеющим. подпружиненный толка- тель 13, размещенный в полости силового винта 12, и защелку 14, установленнуюна торце последнего с возможностью взаимодействия с гильзой 11, устанавливаемой в полость силового винта 12.На направляющих 6 закреплена акала 15, оттарированная соответ- ственно усилию растяжения пружины 4, а на грузе 5 установлена стрелка 16. 5 О 15 20 25 этом П 4 и натягивая пояс 17. Выдержав пояс 17 под заданной нагрузкой,подпружиненный толкатель 13 перемещают до выхода из зацепления гильзы11. П 4, сжимаясь, перемещает Г 5по направляющим б и...

Номер патента: 1245927

Опубликовано: 23.07.1986

Автор: Лодус

МПК: G01N 3/08

Метки: исследования, свойств, физико-механических

...с задачами испытаний таким образом, чтобы определение каждой физической характеристики материала образца 6 производилось при требуемом значении механической нагрузки на образце. При необходимости подбирают предварительный натяг упругих элементов 26 - 31. Фиксаторами 25 соединяют один или несколь 5 1 О 15 20 25 30 35 40 45 50 55 ко барабанов с соответствуюшими осями. После этих приготовлений установка готова к испытаниям.Рассмотрим работу установки в режиме испытания образца 6 на сжатие. С включением винтового привода 7 захват 5 начинает совершать поступательное перемешение вдоль направляющих. Одновременно с этим начинают перемешаться образец 6 и рейка 12. Перемещение рейки 12 вызывает вращение шестерни 13 и барабана 16, в результате...

Номер патента: 1245928

Опубликовано: 23.07.1986

Авторы: Борисов, Людаговский, Соколкин

МПК: G01N 3/08

Метки: испытаний, криволинейных, образцов

...схема предлагаемого устройства; на фиг. 2 - сечение А - А на фиг. 1.Устройство содержит основание 1, установленный на нем корпус, предназначенный для размещения образца 2 и выполненный в виде нескольких регулируемых по длине упоров 3, установленных с возможностью поворота вокруг своих осей и имеющих на концах шарниры 4, предназначенные для взаимодействия с образцом 2, и захваты, каждый из которых выполнен в виде трех звеньев 5 - 7, две звена 5 и 6 из которых соединены друг с другом с помощью оси 8. Звено 5 связано с основанием 1 с помощью шарнира 9, ось которого перпендикулярна оси 8, а звено 7 связано со звеном 6 с возможностью поступательного перемещения в направлении, параллельном оси 8, и имеет зажимы 1 не показаны) для...

Номер патента: 1245929

Опубликовано: 23.07.1986

Авторы: Азаров, Беспалов, Близнюк, Глотов, Григорьев, Колпашников, Кучеряев, Михеев, Федоров

МПК: G01N 3/08

Метки: гидростатического, давления, испытания, образцов, сжатие, условиях

...дроссельные каналы 10, соединяющие с полостью контейнера 1 цилиндрические полости 11 образца 9, образованные буртами 12 на его торцах.Устройство работает следующим образом.Вспомогательный образец 4 устанавливают в матрице 3 так, что конец его входит в коническое отверстие матрицы 3, например путем предварительного нагружения.Устанавливают в контейнер 1 опору 5 с плитой 8, заполняют полость контейнера 1 смазкой, служащей средой, передающей при испытании гидростатичес кое давление на образец, устанавливают на плиту 8 образец 9, предварительно заполнив его полости 11 той же смазкой, что и контейнер 1. Вводят в полость контейнера 1 плунжер 2 с закрепленной на его торце плитой 7 и воздействуют на плунжер 2 усилием от пресса (не показан).В...
