G01N 3/08 — путем приложения растягивающих или сжимающих статических нагрузок

Номер патента: 264741

Опубликовано: 01.01.1970

Автор: Бугаев

МПК: G01N 3/08

Метки: грунта, деформации, испытания, образца, плоской, прибор, условиях

...из двух половин, каждая из них выполнена в виде гребенки, благодаря чему онисоединяются между собой и могут менять вы 5 соту в вертикальной плоскости. Каждая боковая стенка 5 удерживается в вертикальномили наклонном 1 положении с помощью четырехшарнирно закрепленных жестких тяг 6,Накидная рама 7 посредством, шарнирно10 закрепленных на ней тяг 8 соединена с рычагами 9, каждый из которых шарнирно закреплен на корпусе и имеет отверстия для фиксатора 10, расположенные по его длине. В средней части каждого рычага установлен ползу 15 нок 11 с зубчатым диском 12, который перемещается по,двум подвижным направляющим13. Направляющие 13, в свою очередь, шарнирно закрепляются в средней части подвижных рычагов 9,20 Верхняя жесткая стенка 4 может...

Номер патента: 266314

Опубликовано: 01.01.1970

Авторы: Абрамов, Каракозов, Лебедев

МПК: G01N 1/44, G01N 3/08

Метки: качества, полученного, сваркой, соединения

...испытаний, имеющий сварное соединение, 5 устанавливают образец на испытательную машину, нагружают его и изготовляют шлиф ооразца из зоны сварного соединения, по которому контролируют качество соединения.Предлагаемый способ отличается от извест ного тем, что на рабочей части образца создают концентратор напряжения и нагружают образец до разрушения его в зоне концентратора напряжений. Это повышает качество контроля, 1На чертеже схематично изображена зона сварки образца, контролируемого по предлагаемому способу.Согласно способу, изготовляют образец для механических испытаний, имеющий сварное 2 соединение, полученное давлением с подогревом, причем на рабочей части образца создают концентратор напряжения. Затем устанавливают образец на...

Номер патента: 267990

Опубликовано: 01.01.1970

Автор: Хальченко

МПК: G01N 3/08, G01N 33/38

Метки: асбестоцементных, испытания, муфт

...Предмет изобретен цементных включаюаяся тем, тспытания йство выкн стыкуео внутрен- лотнитель- нугреннпх Изобретение огносикя к области испытания муфт, например асбестоцементных.Известна установка для испытания асбестоцементных муфт на герметичность и прочность, включающая силовое устройство.Целью изобретения является приближение условий испытания к эксплуатационным,Достигается это тем, что силовое устройство выполнено с двумя полыми герметически стыкуемыми стержнями, монтируемыми во внутренней полости муфты и имеющими уплотнительные элементы, устанавливаемые на внутренних цилиндрических буртиках муфты.На чертеже схематически изображена предлагаемая установка.Силовое устройство установки представляет собой два полых стержня 1,...

Номер патента: 269543

Опубликовано: 01.01.1970

Авторы: Арсеньев, Набатов, Палкин, Скарина

МПК: G01N 3/08

Метки: испытания, машине, неметаллических, приставка, разрывной

...испытания резиновых образцов на разрыв, выполненное в виде приставки к разрывной машине, содержащее камеру, имеющую прорезь, снабженную шторкой.В известных устройствах для исшятанпя 10 различных материалов в различных температурных режимах заправка испытуемого образца материала в зажимы динамометра, расположенные, как правило, в зонах воздействия температур, производится при открытых 15 камерах, Ввиду большой продолжительности заправки образцов невозможна быстрая смена температурных режимов.Для быстрого изменения температурных режимов испытания в предложенной приставке 20 камера установлена с возможностью перемещения по направляющей относительно образца и снабжена радиально расположенной прорезью для ввода образца, Кроме того,...

Номер патента: 271851

Опубликовано: 01.01.1970

МПК: G01B 7/16, G01N 3/08

Метки: 271851

...головкой. Винт 8 установочной головки кицематцческц связан с контактом переменного сопротивления б.Растяжная головка связана через муфту сконтактом переменного сопротивления 4. В 5 лиагональ мостовой схемы включен усилитель9, питающий электродвигатель 10 измерительного прибора. Вал электролвцгателя кицематически связан с подвижным контактом переменного сопротивления 5. Переменное сопро тивление б последовательно включено со сту.- пенчато переменным сопротивлением 8 ц образуют одно плечо мостовой измерительной схемы, общее сопротивление которого пропорционально длине леформируемого изделия, Ве личина сопротивления 4 пропорциональна величине линейной деформации. Степень деформации изделия задается величиной сопротивления 5 путем...

Номер патента: 272146

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Маламент, Пастухов, Санитарно, Специальных

МПК: E02D 1/00, G01N 3/08

Метки: грунта, испытания

...наконечника.На фиг. 3 изображено описываемое устройство, общий вид; на фиг. 2 - полый наконечник с размещенным в нем жестким штампом, продольный разрез.Устройство включает полую сваю с наконечником 1, внутри которого смонтирован жесткий штамп 2 с гидродомкратом, соединенным с масляным насосом 8 и манометром 4, системой маслопроводов и патрубков 5. Штамп снабжен также реостатным датчиком б измерения перемещений штампа, соединенным проводами 7 с регистрирующим приспосоолением 8.Инвентарную сваю с наконечником 1, внутри которого смонтирован жесткий штамп с нагрузочным устройством, погружают (например, забивкой) в грунт на необходимую глубину. Затем через систему передачи нагрузки наштамп 2, через гидродомкрат при помощи масляного насоса 3,...

Номер патента: 274438

Опубликовано: 01.01.1970

МПК: G01N 3/04, G01N 3/08

Метки: 274438

...воздействующий на вкладыш упругий элемент.Это устраняет потери устойчивости образца. На чертеже изображено описываемое приспособление, продольный разрез.В корпусе 1 приспособления смонтированы опоры 2 и 8 для вертикально устанавливаемого образца 4 из тонколистового материала. Образец находится между жесткими вкладышами 5 и 6, ограничивающими его боковые прогибы,при испытании. Между вкладышем 6 и корпусом расположен упругий элемент 7, воздействующий на этот вкладыш,Жесткость упругого элемента (с наклееннымна него тензодатчиком) подбирают с таким расчетом, чтобы при надежном обеспечении устойчивости образца величина силы трения5 была минимальной.При нагружении образца сжимающими силами запись деформации осуществляется с помощью стержней 8,...

Номер патента: 275483

Опубликовано: 01.01.1970

Авторы: Измаилов, Марковец

МПК: G01B 5/30, G01N 3/08

Метки: металлических, поперечного, сужения

...царапину, например, алмазным конусом, замеряют величину наплыва в конце царапины 10 и глубину или ширину царапины, по замеренным параметрам определяют деформацию материала при начальном вдавливании конуса под нагрузкой и деформацию при царапании, а поперечное сужение материала определяют 15 по сумме этих деформаций.Способ поясняется чертежом.На поверхность испытуемого материала 1 наносят царапину под нагрузкой алмазным конусом 2, замеряют высоту 3 наплыва в.кон 20 це царапины и глубину 4 царапины или ширину.По замеренным параметрам определяют де. формацию материала при начальном вдавли. ванин конуса под действием нагрузки и де. 25 формацию при царапании по известным фор. мулам: где ф - дефорхгация материала при началном вдавливании...

Номер патента: 276481

Опубликовано: 01.01.1970

Авторы: Винокуров, Сахно, Толмачев

МПК: D04G 5/00, G01N 3/08

Метки: закреплепия, качества, узлов

...ниток, нижний конец другой пары обрезают вплотную к узлу и измеряют минимальную силу, при которой происходит вползание обрезанного конца нити в узел и разрушение последнего. На фиг. 1 изображен узел сетематериала; на фиг. 2 - схема приложения сил к ниткам узла при проведении испытаний предлагаемым способом. Две нитки с концами 1узел (см. фи 1. 1).Для проведения пспытла вырезают узел таким5 концов диагональной пафиг. 2), подвергающихсялию Р, позволяла зажатьтательной установки, написпытания ца разрыв,Затем конец нижней нитки 3 второй диагональной пары ниток обрезают вплотную к уз.лу. Перед проведением испытаний образец узла замачивают в воде в течение 3 - 3,5 час.15 Подготовленный к испытаниям образец узлазакрепляют в зажимах машины,...

Номер патента: 278180

Опубликовано: 01.01.1970

МПК: G01N 3/08

Метки: испытаний, механических, микрообразцов

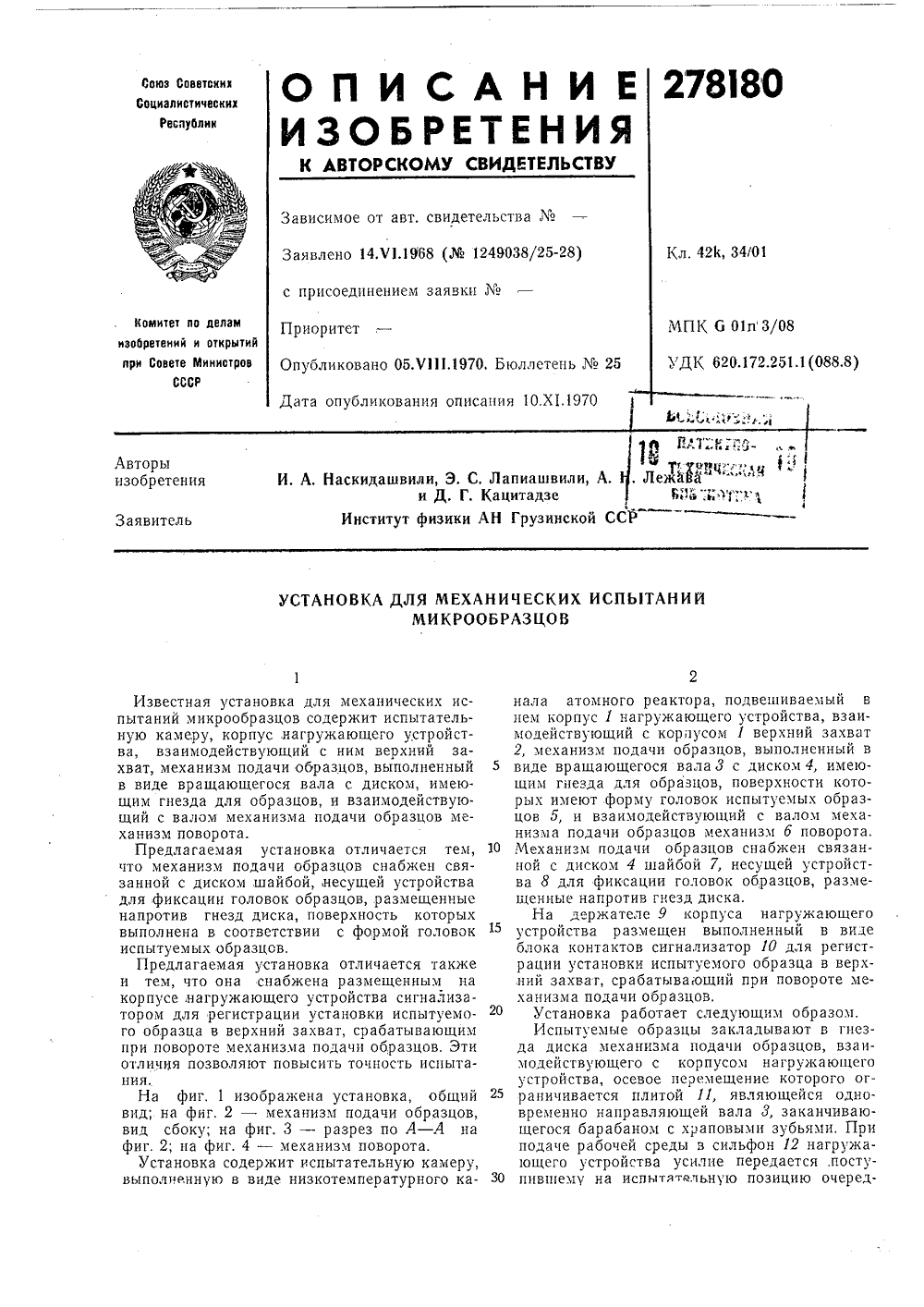

...9 корпуса нагружающего устройства размещен выполненный в виде блока контактов сигнализатор 10 для регистрации установки испытуемого образца в верхний захваг, срабатывающий при повороте механизма подачи образцов.Установка работает следующим образом, Испытуемые образцы закладывают в гнеза диска механизма подачи образцов, взаимодействующего с корпусом нагружающего устройства, осевое перемещение которого ограничивается плитой 11, являющейся одновременно направляющей вала 3, заканчивающегося барабаном с храповыми зубьями. При подаче рабочей среды э сильфон 12 нагружающего устройства усилие передается .поступившему на испытятльную позицию очередному образцу, удлинение которого регистрируется датчиком 13, а нагрузка - датчиком давления....

Номер патента: 278183

Опубликовано: 01.01.1970

Авторы: Алексюк, Козуб

МПК: G01N 19/04, G01N 3/08

Метки: адгезионных, прочности, соединений

...при действии нормальных и касательных напряжений, в качестве составного образца применяют разрезное по диаметру кольцо, части которого соединены адгезионной связью, а растягивающую силу прикладывают к внутренней поверхности кольца в диаметрально противоположных точках под разными углами к оси адгезионйой связи.Способ поясняется чертежом,Образец выполнен в виде разредиаметру кольца 1, части которогдинены адгезионной связью 2.Кольцо 1 нагружается растягивающим усилием Р через опоры 3 испытательной машины (на чертеже не показана), контактирующие с внутренней поверхностью кольца 1, В результате действия растягивающего усилия Р в адгезионнои связи 2 возникают нормальныекасательные напряжения.Действующие усилия и деформарегистрируются с...

Номер патента: 279141

Опубликовано: 01.01.1970

Автор: Верещагин

МПК: G01N 3/08

Метки: стабилометр

...манометром 7, компенсатором 20 с краном 21 входит в состав узла замера порового давления и соединен с образцом через его основание 22 и нижний фланец 23. Через поршень 4 и кран 1 к образцу подключается регулятор 8, в состав которого входит манометр 25, гидравлический нагнетатель 2 б, компенсатор 27 с краном 28.Эластичная диафрагма прикреплена у нижнего фланца 23 к основанию образца, а у верхнего фланца 29 с помощью направляющего кольца 30 и прижимного фланца 31,Верхний и нижний фланец крепятся к корпусу четырьмя болтами З 2. Для улучшения гидравлической связи образца с регулятором гидростатического давления и узлом замера порового давления и объема фильтрующейся жидкости в поршень ц основание образца вставлены пористые диски...

Номер патента: 281876

Опубликовано: 01.01.1970

Авторы: Гончаров, Гончарова, Ленинградска

МПК: G01N 3/08

Метки: древесины, качества, склеивания

...усилий скалывания по клеевому шву и по цельной древесине с последующим упрочнением участка контроля деревянной пробкой, имеющей канавки для клея.На фиг. 1 представлена схема осуществления способа; на фиг. 2 - форма образца; на фиг, 3 - схема испытания образца по клеевому шву и по цельной древесине с помощью клиньев; на фиг. 4 - многослойная конструкция с пробкой для заделки отверстия.Способ осуществляют следующим образом.В подлежащем контролю месте многослойной клееной конструкции 1 цилиндрической пилой 2 выпиливается образец 3 цилиндрической формы, Оптимальный диаметр образца 25 - 50 см, меньший - для криволинейных конструкций, больший - для прямолинейных. Затем осуществляют скалывание образца двумяклиньями 5, заостренными под углом 30...

Номер патента: 283659

Опубликовано: 01.01.1970

Авторы: Глушков, Карнаушенко, Одесский, Панин, Платонов, Цыналевский

МПК: G01N 3/08

Метки: прибор, силы, сцепления

...через блок, ось которого установлена на опорах.Конструкция прибора поясняется чертежом в двух проекцях.Прибор для опрсделения силы сцепления па разрыв мелкодисперсного сыпучего материала включает следующие основные части. Левая получяшка 1 закреплена неподваикно на основании. Правая,получашка 2 - подвижная, висит на двух опорных призмах,т, которые опираются на агатовые подпятники 4.11 одпятнпки прикреплены,к основанию. Полу- чашка 2 соединена жестко с призмами 3 при помощи связок б. Ось подвеса правой получяц)ки находится в плоскости разъема полуцяшек, Движение получашкп 2 происходит по дуге окружности с центром, лежащим на л 1- нип подвсса. Следовательно, чем больше расстоягние между линией подвеся 11 пол) чашка- ми, тем меньше...

Номер патента: 284402

Опубликовано: 01.01.1970

Авторы: Быков, Журенков, Зильберг, Ссгоокмна, Шварц

МПК: G01N 3/08, G01N 3/20

Метки: испытанияматериала, физико-механического

...дробь, К рычагу 10 прпсое дннена тяга 18, передающая нагрузку на нижпий захват 14 держателя 5. Верхний захват 15 держателя шарнирно закреплен на раме 1.На тяге 13 закреплен поддон 1 б выемки обломков образцов из камеры печи 4. Откидная 1 О опора 17 служит для установки рычага 10 вгоризонтальное положение при,выборке люфтав узлом 7 и настройке индикатора б на ноль.Для укрепления разрываемого образца за хваты 14 и 15 имеют качающиеся кулачки 18,фиксирующиеся самостоятельно по профилю образца при выборке люфтов в системе,нагружения.Верхний захват 15 имеет упоры 19 для 20 фиксации образца при испытании его;на изгиб.Испытание образцов ведется следующимобразом.Печь 4 находится в нижнем нерабочем положении как показано на фиг. 1....

Номер патента: 286307

Опубликовано: 01.01.1970

Авторы: Гидропроект, Изыскательского, Научно, Петрашень, Хейфиц

МПК: G01N 3/08

Метки: грунта, деформационных, прибор, характеристик

...точности измерения предложенным прибором достигается в результате выполнения стенок его рабочей камеры с облицовкой в виде плит, армированных во взаим но перпендикулярных направлениях эластичными прокладками.На фиг, 1 представлена в аксонометрии камера прибора для определения деформации грунта; на фиг. 2 - облицовка стенок каме ния (на чертеже не показаны), создающие равные нагрузки / /эф и о на противопо ложных стенках 2 камеры. Последние выполнены податливыми в направлениях, параллельных их плоскостям, и жесткими в перпендикулярных им направлениях с облицовкой 3 в виде многослойной конструкции, включающей жесткие плиты 4, армированные во взаимно перпендикулярных направлениях эластичным материалом о, например резиной,...

Номер патента: 286309

Опубликовано: 01.01.1970

Авторы: Вартапетов, Морозов, Якшин

МПК: G01N 3/08

Метки: грунта, испытания, прибор, сжатие, трехосное

...6, При деформации грунта в оболочке 3 электроды 2, расположенные на наружной поверхности эластичной оболочки 3, изменяют свое 20 положение относительно электродов 4, располагаясь напротив электродов 2. Расстояние между каждой парой электродов 2 и 4 камеры бокового давления определяют по сопротивлению токопроводящей жидкости и по изме нению сопротивления ее судят о величинедеформации эластичной оболочки 3 с грунтом, находящимися в ней, во время эксперимента как в горизонтальных, так и в вертикальном направлениях. Контроль изменения сопротив ления самой токопроводящей жидкости в те286309 Предмет изобретения Составитель Л. РомановаРедактор Г. Кузьмина Техред Л, В. Куклина Корректор Н. Л, Бронская Заказ 3881/10 Тираж 480 ПодписиЦНИИПИ...

Номер патента: 286325

Опубликовано: 01.01.1970

Авторы: Гартигене, Оболевичюс

МПК: G01N 3/08

Метки: испытанияматериалов, релаксометр

...котсрых имеет привод от тания текстиажимы для о и устройст усилий, от зможности а й по любому о выполнено щей блоки, о электродви льных образво для лича- ювтом- заков виде дин из гателя Известны релаксометры для испытания текстильных материалов, содержащие зажимы для образца, нагружающее устройство и устройство для измерения деформаций и усилий.Предлагаемый релаксометр отличается от известных тем, что, с целью возможности автоматического изменения усилий по любому закону, нагружающее устройство выполнено в виде бесконечной ленты, огибающей блоки, один из которых имеет привод от электродви гателя постоянного тока, причем на одной ветви ленты прикреплен испытуемый образец, а в другую ветвь вмонтировано устройство для измерения и...

Номер патента: 288371

Опубликовано: 01.01.1970

Автор: Омельченко

МПК: G01N 3/08

Метки: испытаниях, образца, прочность, растяжениемсжатием, центрирования

...пара вкладышей пол сато и, ью Изоорстенне относится к области исслеловация прочностных свойств твердых материалов путем приложения к ним механическихусилий,Известны устройства для центрирования 5образца при иснтаниях на прочность растяженнех - с;каИем, содержащие унрИйннр в виде двух повернутых олнп опоснтсльПО ругого на 90 жестко сВязднных лвмтавров и фиксаторы, установленные между полками двутдвров и выполненные в вндс жестких цилиндрнсскнх Вставок. Одна,0 Они к 01)рсктнруют нссоосность установки образца прн1) 2 стя 1,снии Ол 2 Годар я дсфор м ациип 1) угнхэлех 1 гятОВ ш 21 ни 12. При переходе к с:кдтию 1упруяс элементы возвращаются в нсходносположсние и фнкснрх ясь кесткыи цнлнндрическими вставками, восстанавливают первоначальную...

Номер патента: 320747

Опубликовано: 01.01.1971

Авторы: Добров, Китаев, Лебедев, Черныш

МПК: G01N 3/08

Метки: испытания, пластичных, смесейвсесоюзная

...состоя редмет изобретени Способимущес пвегиряева,ни я,по;вышениящения мообразца иразрушенипапряжсни аявлено 19.Ч 111,1969 ( 1359105/22 Приор итет -Опубликовано 04.Х 1.1971. Бюллетень Дата опубликования описания З.П.1972 Изобретение опносится к обласпи литейного произнадетна.Известен способ испытания заготовок из пластичных матероталов путем ценприфупироаания их определенное вреия с заданной ок 1 ор,остью.Отличие предложенного способа заключается в реииме испытатсия, а именно в том, что скстрость вращения монотонно возрастает до разрушения образца. По скороспи вращения в монумент разрушения определяют величину разрывных напряжеяий.На чертеже даиа схема испытания.Навеска испытуемой смеси 1 весом 160 - 180 г помещается в гильзу 2 с диаме...

Номер патента: 320748

Опубликовано: 01.01.1971

Авторы: Громов, Макельский, Тараскин, Устинов, Харьков

МПК: G01N 3/08

Метки: 320748

...в следующем, На металлическую плиту устанавливают разъемную металлическую форму для формирования образцов и нагревают до заданной температуры. Заполняют металлическую форму испытуемой сме сью с помощью наполнительной рамки, устанавливаемой на металлическую форму. После заполнения формы смесью рамка снимается. Образец отверждается в форме и через заданное время разрывается гидравлическим 15 устройством. Прочность образца при разрыве определяется по манометрическому устройству в г/слтз. Однако по этому способу не учитывается сила адгезии, возникающая при соприкосновении смеси с нагретой плитой, в ре зультате чего данные при определении прочна 20 -ности образц ЗО%.Цель изобре зии образца к гается тем, чт разъемной фор...

Номер патента: 290194

Опубликовано: 01.01.1971

МПК: G01N 3/08

Метки: замера, неправильной, поперечной, сжатии, силы, составляющей, тел, формы

...штифтов, запрессованных в основание 4, причем верхние торцы штифтов расположены в одной плоскости.5 Основание имеет четыре диаметральнопротивоположых у(тор д, в которые на резьбе ввернуты мессдозы 6 до плотного касанияс подвижной плитой. Размеры подвижной(плиты мессдоз, а также количество, диаметрО и длина штифтов гребенки зависят от пределов измерения сжимающей и поперечной силы и определяются расчетом,Предлагаемое устройство работает следующим образом.д Устройство уста тавливается в рабочеепространство машины, создающей осевое сжимающее усилие. Нажимная плита соединяется с исполнительным органом машины, а основание - с опорным столом машины, ПодО лежащий испытанию образец 7 помещаетсятежд рифленыхн рабочт.и повсрхнос(иплит 1 и 2 и...

Номер патента: 291124

Опубликовано: 01.01.1971

Авторы: Древесины, Институт, Кытманов

МПК: G01N 3/08

Метки: древесины, испытания

...Переход от величины электрических зарядов к значениям касательных напряжений сводится к определению коэффициента пропорциональности между ними.10 К определенной точке на образце прижимают электрод 2, соединенный с экранированным вводом 8 выносного блока 4 усилителя б.Включают механизм подачи и возникающий от воздействия нагрузки Р электрический за ряд фиксируют милливольтметром б. Послеэтого электрод 2 перемещают в другую точку и повторяют цикл нагрузки и регистрации величины электрического заряда и т. д. Подсчитывают среднюю величину электрического за.20 ряда как среднее арифметическое из суммывеличин зарядов, замеренных на отдельныхточках образца 1.Например, образец имеет форму и размеры,соответствующие ГОСТ 11495 - 65, в котором 25...

Номер патента: 291125

Опубликовано: 01.01.1971

Авторы: Ковальчук, Фролов, Центральный

МПК: G01N 3/08

Метки: клеевого, прочности, соединения

...общий вид; на фиг. 2 - то же, вид сбоку.Устройство состоит из сварной стойки 1, к верхнему горизонтальному швеллеру которой прикреплен захват 2 с нагревателем 3. Второй захват 4 закреплен подвижно на стержне б, состоящем из двух частей, соединенных при помощи призмы б. Нижняя часть стержня б проходит через пружину 7 и заканчивается противовесом 8. К нижнему поперечному швеллеру 9 приварен упор 10 с призмой 11. Рычаг 12 упирается в призмы б и 11, На одном плече рычага 12 установлен с возможностью перемещения по его продольной оси груз 13. Работает устройство следующим образом.В начальный момент все устройство находится в уравновешенном состоянии за счет противовеса 8 и груза 13. После закрепления 5 образца 14 Т-образной формы в...

Номер патента: 291126

Опубликовано: 01.01.1971

Авторы: Верхов, Морозов, Научно, Перков, Подземных, Смородинов

МПК: G01N 3/08

Метки: прессиометр

...вышает точность измереНа чертеже изображен сиометр. Он имеет корпус 1 и эластичн образующие кольцевую камеру жит для закачивания в нее че жидкости или воздуха для со руемого давления на стенке скв рую опускается прессиометр. Для повышения точности внешней поверхности корпуса таллические пластины 5, а на в ности эластичной оболочки смталлический цилиндр б, имеющий по образующей прорезь.Измерительное устройство прессиометра основано на использовании бесконтактного емкостного способа измерения перемещения стенок скважин.На корпусе прессиометра через изоляционную прокладку в зависимости от необходимого количества измерительных точек закрепля 10 ются металлические пластины 5, служащиеодним из полюсов емкостного преобразователя. На эластичной...

Номер патента: 291127

Опубликовано: 01.01.1971

Авторы: Гребенюков, Еланчик, Караулов, Мелентьев, Украинский

МПК: G01N 3/08, G01N 3/20

Метки: испытанийматериала, физико-механических

...неподвижноотносительно верхней траверсы 6, если валиквходит в паз,На нижней траверсе 12 расположен гидроцилиндр 18, на штоке которого установлен дпнамометр 14.Образец установлен на подставке 15 междукорунловыми штемпелями 16 и 17. Верхнийштемпель 16 соединен со втулкой 10, а нижний штемпель 17 шаровой пятой опирается наподставку 18.Установка имеет систему замера деформа 5 цпй образца из четырех корунловых стержней19, три из которых держат индикатор 20, ирасполагаются на той же подставке 15, что иобразец. Четвергый стержень расположен межлу образцом и индикатором.О Установка рабогает следующим образом,291127 Фиг ) д Драца 32 Тираж 473 НИИПИ Заказ 743,9 Подписное ипографип, пр. Сапунова,3Электрическую печь опускают В крайнее нижнее...

Номер патента: 292544

Опубликовано: 01.01.1971

Авторы: Блио, Бого, Осипова, Паншин, Пап

МПК: G01N 3/08

Метки: колец, полимерныхматериалов, релаксационных, свойств, упругих

...бверхности колРабота устщим образомзец 5 надеваюсируют кольциспытательнополуцилиндро Известно устройство для определения упруих и релаксационных свойств колец из полимерных материалов, содержащее связанные с ягами два раздвигающихся полуцилиндра.Однако известное устройство не обеспечиват испытание колец из полимерных материалов условиях радиального сжатия.Предлагаемое устройство отличается от изестного тем, что оно снабжено кольцом, фикирующим наружную поверхность образца,ов тени редмет из Устройство длаксационных с материалов, со 15 два раздвигаюи 1 ееея тем, что, ного сжатия, он ющим наружну бщий вид устройств упругих и рез полимерных ные с тягами ндра, отличаю- ения радиальцом, фиксиру- разца ля определениявойств колец и держащее...

Номер патента: 293197

Опубликовано: 01.01.1971

Автор: Малеванный

МПК: G01N 3/08

Метки: компрессионная

...положение груза на рычаге,Перемещением груза вдоль рычага достигается плавное равномерное увеличение давлешгя на штоке клапана 8, а следовательно, ц увеличение давления рабочей жидкости после 10 редуктора в домкрате 4.Работает установка следующим образом.Открывается кран 14, раоочая жидкость потрубопроводу поступает в домкрат 4, передающцй давление рабочей камере 6 с образцом 15 грунта. Посредством реечно-шестеренчатойпередачи прц осадке грунта в рабочей камере 6 приводится во вращение ротор сельсцнового датчика 15. 20 Сигналы от сельснн-датчцков 15 ц 12, характеризующие соответственно осадку грунта ц положение подвижного груза, поступают к сельсццовым приемникам 16 и 17 регистрирующего приспособления 7 и приводят в движе цце цх...

Номер патента: 293198

Опубликовано: 01.01.1971

Авторы: Жеглов, Ивановский, Ильин, Капустин, Кутьин, Творогов, Тепанов

МПК: G01N 3/08

Метки: долговечности, ползучести, полимерных, прибор

...ооразца, механизм нагружения и регистрирующий величину деформации индикатор.Известные приборы не обеспечивают автоматическую подзаводку индикатора при измерениях деформаций, превышающих его диапазон, что усложняет работу эксперимснтато а. РПредлагаемый прибор свободен от указанного недостатка и отличается тем, что содержит подпружиненный стержень, несущий на торце взаимодействующий со штоком индикатора подпружиненный поводок и запираемый осью-замком с перемещающимся до упора поворотным рычагом.На фиг. 1 показан прибор, общий вид: на фиг. 2 - механизм подзаводки индикатора.Прибор для определения долговечности ц ползучести полимерных материалов состоит из заключенных в термокамеру 1 зажимов для крепления образцов (не показанных ца...

Номер патента: 293199

Опубликовано: 01.01.1971

МПК: G01N 3/08

Метки: 293199

...а также специальной машины для уплотнения образца, Точность указанного способа существенно снижается за счет чувствительности вытяжного механизма к перекосу.Предложенный способ отличается тем, что выступающая часть образца высотой 15 - 20 мл вытягивается из втулки с обратным конусом по внутреннему диаметру. В процессе испытаний используется набор сменных втулок с последовательно увеличивающимся обратным конусом по внутреннему диаметру в пределах от 0 до 1 30 с интервалом 10, т, е, втулка1 - 0, втулка2 - 10 втулка10 - 130. руемые двумя штырями Б. На штыри опирается упорное коромысло 6.При испытании смеси в отъемное дно (поочередно, начиная с1) вставляют втулку 5 сменную и устанавливают гильзу, в которуюзасыпают испытуемую смесь. Смесь...
