G01N 3/08 — путем приложения растягивающих или сжимающих статических нагрузок

Номер патента: 1280488

Опубликовано: 30.12.1986

Автор: Лодус

МПК: G01N 3/08

Метки: групп, длительную, испытаний, образцов, прочность, стенд

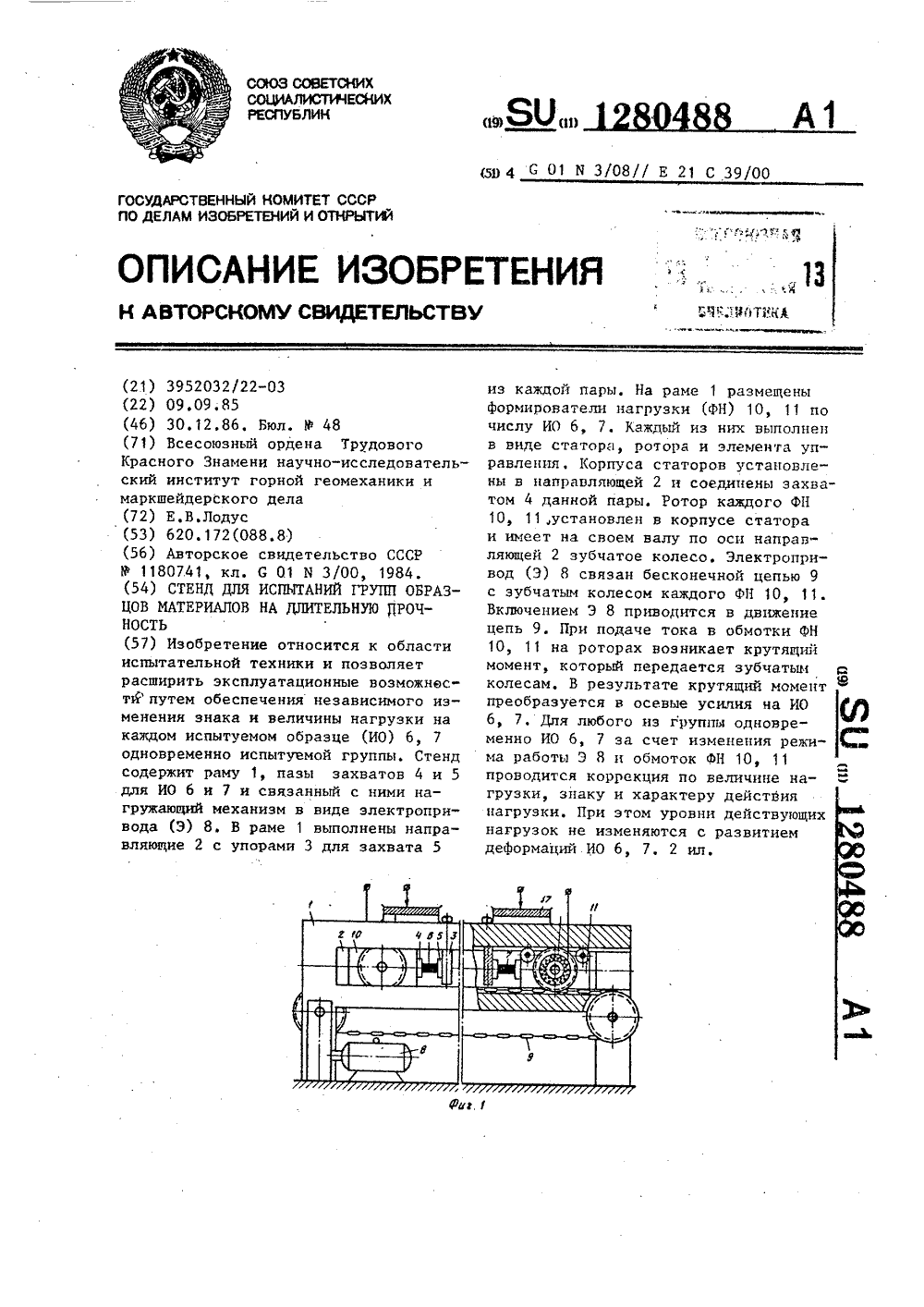

...цепи 9,и Формирователи 10 и 11 нагрузки почислу испытуемых образцов 6 и 7. Каж-дый из формирователей 10 и 11 нагрузки выполнен в виде статора 12, корпусг 513 которого установлен с возможностьюперемещения в направляющей 2 рамы 1и связан с захватом 4 ротора,14, установленного в корпусе 13 статора 12,зубчатого колеса 15, закрепленногона валу 16 ротора 14 по оси направляющей 2 и связанного с бесконечнойцепью 9, и элемента 17 управления,включенного в цепь питания обмотокстатора 12 и ротора 14. Второй захват 5 каждого иэ образцов 6 и 7 закреплен по оси направляющей 2 наупоре 3. 8 2рамы 1, Крутящий момент, таким образом, преобразуется в осевые усилияна образцах 6 и 7, величины которыхзависят от величины крутящих моментов, диаметров...

Номер патента: 1283595

Опубликовано: 15.01.1987

Авторы: Пиунов, Пищалко, Сейланов, Ушаков, Шевченко

МПК: G01N 3/08

Метки: испытания, прочность, хрупких

...упругая рама, выполненная из двух концентрично установ-ленных колец 2 и 3. На контактирующихповерхностях последних выполнены пазы 4 и 5, расположенные по окружности колец 2 и 3, причем соответствующие пазы при установке кольца 3 вкольце 2 образуют отверстия 6. Осипоследних лежат на контактирующих поверхностях колец 2 и 3 и параллельныобразующим последних. Кольца 2 и 3зафиксированы одно относительно другого при помощи штифтов 7, устанавливаемых в отверстиях 6.Внутри рамы на кольце 3 жестко закреплен пуансон 8, взаимодействующийс нагружающим элементом 9 пресса (непоказан), а напротив пуансона 8 накольце 3 жестко закреплена опора 10,предназначенная для размещения на нейиспытуемого образца 11.Устройство работает следующим образом. Образец...

Номер патента: 1283596

Опубликовано: 15.01.1987

Автор: Карташов

МПК: G01N 3/08

Метки: горных, длительную, испытаний, пластичных, ползучесть, пород, прочность

...образцы породна прочность с разным отношениемЬ Й (см. табл, 1),10 Отношение 0,2 0,3 0,5 0,1 1,5 2,0 3,0о/ 15 Прочностьна сжатие,кгс/см 590 560 500 380 315 285 280 20 Затем определяют паспорт прочностипороды - зависимость прочности от бокового давления при Ьдй =2,0 (см,табл. 2),.Т а б л и ц а 2 Боковое дав, ение (б)кгс см 0 15 53 133 75 203 В табл. 2 приведены разрушающиеосевые и боковые нагрузки на образец при испытании в стабилометре; осевые нагрузки выбирались по паспорту прочности равными показателям прочности из табл. 1 (боковые давления, соответствующие выбранным осевым давлениям, определялись по паспорту проч нОсти)После этого образцы пород с разным (0,2-3,0) отношением высоты образцов к их диаметру были испытаны на...

Номер патента: 1283637

Опубликовано: 15.01.1987

Авторы: Бучаченко, Дадали, Ластенко, Шандицев

МПК: G01N 24/10, G01N 3/08

Метки: деформации, исследования, механической, твердых, тел

...телс помощью ЭПР, и может быть использовано в научных исследованиях для изучения твердых тел,подвергающихся пластической (сдвиговой) деформации.Цель изобретения - расширениефункциональных возможностей путемнепосредственного наблюдения изменений сигнала ЭПР под действием высоко"го давления и сдвиговых напряжений,а также наблюдения парамагнитныхцентров, которые могут возникать и15существовать только во время действия высокого давления и сдвиговыхнапряжений,На чертеже изображена схема предложенного устройства.Устройство работает следующим образом.Устройство помещают в межполюснойзазор магнита ЭПР спектрометра так,чтобы резонатор и рабочая часть наковальни располагались в середине межполюсного зазора магнита. Образец 1помещают в...

Номер патента: 1285340

Опубликовано: 23.01.1987

Авторы: Алексеев, Асеева, Викторов, Кулинич, Стариков, Сулятицкий

МПК: G01N 3/08

Метки: испытания, образцов, призматических, сжатие, трехосное

...головками 17 с вмонтированными в последних датчиками 18 напряжений находятся в исходном положении, После установки образца 20упорная балка 2 с неподвижным воспринимающим устройством 14 при помощигидроцилиндра 15 опускается и приводятся в действие нагружающие устройства 5-7 посредством штоков 11-13гидроцилиндрами 8-10, каждый из которых может работать по заданной программе нагружения,Регулировочная головка 17 нагружающего устройства 5 перемещаетсяпо регулировочной головке нагружающего устройства 7 и регулировочнойголовке воспринимающего устройства 3. Временно эта головка контакти рует с регулировочными головками нагру,кающего устройства 6 и воспринима-ющего устройства 4, перемещая их внаправлении действия усилий гидроцилиндра 8, 3...

Номер патента: 1291840

Опубликовано: 23.02.1987

Авторы: Кирпичников, Кирпичникова

МПК: G01N 19/04, G01N 3/08

Метки: испытаний, машине, образцов, проведения, разрывной

...от упора конце якоря выполнена прорезь и установлен винт 15, предназначенные для закрЕпления одного конца испытуемого образца 16. Якорь электромагнита является активным захва 45 том разрывной машины. Пассивный захват разрывной машины представляет собой установленный в направляющей 17 с возможностью перемещения вдольГГ 3 оси якоря столик 8, который снабжен винтом 19, предназначенным для закрепления второго конца испытуемого образца, и приводом перемещения с винтом 20. В свою очередь направляющая 17 жестко закреплена относительно основания .1, Дпя установки якоря в осевом направлении относительно, электромагнита на опоре 11 неподвижно закреплен индекс 21, а на втулке 9 якоря выполнена риска 22.Способ осуществляется...

Номер патента: 1291841

Опубликовано: 23.02.1987

Автор: Евгеньев

МПК: G01N 3/08

Метки: испытания, образцов, растяжение

...иглы 19, закрепленные на кронштейне 14 . с возможностью регулировки их длины, и измеритель деформаций 20, закрепленный на кронштейне 15, взаимодействующий с иглами 19.Устройство работает следующим образом.Испытуемый образец 6 помещают в захваты 1 и 2 между элементами 5 Фиксации. При этом захваты 1 и 2 устанавливают относительно друг друга таким образом, чтобы торцы образца 6 соприкасались с поверхностью кондукторов 9 и 1 О,. а выступающие из них концы стержней 12 и 13, взаимодействующие с торцами образца 6,переместились во внутрь кондукторов 9 и 10. Кондуктора 9 и 10 предварительно выставляют на направляющих 7 и 8 такимобразом, чтобы оси цилиндрическихстержней 12 и 13 совпадали с осью образца 6, иглы 19 путем регулированияих длины...

Номер патента: 1293539

Опубликовано: 28.02.1987

Авторы: Гурьев, Кондратьев, Савкин

МПК: G01N 3/08, G01N 3/18

Метки: испытания, напряжений, релаксацию

...прочностных свойств материалов и может быть использовано при испытании на релаксацию напряжений.Цель изобретения - повышение точности путем исключения влияния на процесс релаксации переменной по величине деформации упругого звена.Способ осуществляют следующим образом, 10При установке образца в захватах испытательного устройства для испытания на релаксацию напряжений последовательно с образцом устанавливают упругое звено, которое может также 15 служить для измерения усилия,Затем образец нагружают до заданной деформации и выдерживают в режиме релаксации напряжений, при этом измеря ют нагрузку, действующую на образец, по показаниям упругого измерительного звена и поддерживают деформацию образца постоянной путем изменения2 длины...

Номер патента: 1293540

Опубликовано: 28.02.1987

Авторы: Алексеева, Захаров, Кельзон, Клочков, Щербаков

МПК: G01N 3/08

Метки: вращением, испытания, разрыв, стенд

...ее жесткостных параметров.На чертеже приведена схемастенда.15 Стенд для испытания деталей наразрыв вращением содержит основание 1, установленную на нем с возможностью свободного вращения испытательную камеру в виде стакана 2 схвостовиком 3, размещенный вдольоси испытательной камеры вал 4 длякрепления испытуемой детали 5, привод 6 вращения вала 4 и установленную соосно испытательной камере втулку 7, упруго связанную с основаниемс помощью пружин 8,Хвостовик 3 размещен вдоль осивтулки 7 и связан с ней с помощью 30подшипников 9. На внутренней поверхности стакана 2 выполнены кольцевыеребра 10 жесткости.Стенд для испытания деталей наразрыв вращением работает следующимобразом,Вал 4 с испытуемой деталью 5 приводят во вращение от привода б...

Номер патента: 1293547

Опубликовано: 28.02.1987

Автор: Тарасов

МПК: G01N 3/08, G01N 3/30

Метки: динамического, коэффициента, упрочнения

...угля, полученная при испытаниях.Способ заключается в следующем,Образец материала вначале подвер гают статическому нагружению, при котором достигают предел статической прочности, затем, не снимая статической нагрузки, к образцу прикладывают динамическую нагрузку, дово дя .образец до полного разрушения. Предел динамической прочности Одя определяют по соотношению на и з +1) (1)яя лзгде б - предельное значение, получелное при динамическомнагружении образца,(2)пВ статическом режиме нагружение ведут со скоростью Е, 10 с до Результаты экспериментов для материалов с малым разбросом прочностных свойств (гранита и мрамора) показаны на фиг.2,Оценивая степень нарушенности материалов образцов по положению точки А на ниспадающей ветви диаграммы...

Номер патента: 1295274

Опубликовано: 07.03.1987

Автор: Ерусалимский

МПК: G01N 3/08

Метки: образец, оценки, прочности

...схема варианта того же образца для испытания на внецентренное растяжение с кручением; на фиг. 3 - схема нагружения образца, показанного на фиг. 1.15Образец имеет рабочую часть 1 с прямоугольным поперечным сечением и усиленные части 2 и 3 на его концах. Части 2 и 3 имеют грани 4 - 7, которые наклонены к двум противоположным плоскостям 8 и 9 рабочей части 1 и пересекаются с ними по параллельным линиям 10, 11 и 12, 13. При этом линии пересечения 10, 11 и 12, 13 наклонных граней 4, 5 и 6, 7 с разными плоскостями 8 и 9 развернуты относительно поперечного сечения образца в противополож ных направлениях на одинаковые углы.Кроме того, для обеспечения внецентренного растяжения наклонные грани 4, 5 и 6, 7, прилегающие к разным плоскостям 8 и 9,...

Номер патента: 1296897

Опубликовано: 15.03.1987

Авторы: Газиев, Морозов

МПК: E02D 1/00, G01N 3/08

Метки: горных, деформируемости, напряженном, образцов, объемном, пород, прочности, состоянии

...кубической Формы размером,например, 20 20 20 см и тщательношлифуют его грани. В местах установки индикаторов перемещений в образце выполняют углубления, в которыхэаподлицо с поверхностью грани устанавливают металлические подставкина клеевой основе. Далее определяютмодуль упругости породы по результатам испытаний ка одноосное сжатие илипо классификационным таблицам физико-механических свойств горных пород.Определив модуль упругости породыи зная размеры образца иэ имеющегося3наб ор а ст ержн ейск п одбир аю-. стержнисоответствующей длины и площади по 1296897 4вая прочности, полученная при испытаниях образца долерита. перечного сечения, исходя из усло- , Устройство содержит боковые плиты вия равенства модулей упругости поро,...

Номер патента: 1298307

Опубликовано: 23.03.1987

Авторы: Миронов, Трофимов

МПК: E02D 1/02, G01N 3/08

Метки: испытания, торфа

...либо на сжатие-расширение,когда активно работает одна пара 1прессиометров, а другая 2 работаеткак датчики перемещения или давления.При испытании на всестороннеесжатие (фиг.1) давление прикладывается одновременно ко всем четырем прессиометрам и равными ступенями.При испытании на сжатие-расширение(фиг.2) давление прикладывается только к одной паре 2 прессиометров, адругая пара 1 служит для замера перемещений (объемного расширения)объема грунта, заключенного в пространстве между четырьмя прессиометрами, или бокового давления.Для замера величины напряженногосостояния уплотненного объема торфаиспользуют известный винтолопастныйприбор 4, позволяющий легко погружать винтовой наконечник в обжатуюзону и произвести там испытание...

Номер патента: 1298586

Опубликовано: 23.03.1987

Авторы: Курман, Литвинский, Присташ

МПК: G01N 3/08

Метки: испытания

...о-.:(Р-Я ) ;2.При нагружении образца одновременно с помощью тензодатчиков 5 опре. деляют интенсивность деформациигде Е и Г - продольная и попереч 1ная деформации образца.При этом, производя контролируемое деормирование образца 1, переводят вначале круг напряжений на диаграмме О,Мора (фиг.1) из точки Р в круг 7 с центром О , а затем в кругф8 с центром О .С помощью микропроцессора (либо аналогового преобразователя) в реальном режиме времени производят автоматическую обработку и постоянный контроль процесса нагружения по парамет(ру нагружения Н, равному производной интенсивности напряжений по интенсивности деформаций;одновременно осуществляя зались тензоров напряжений дб;.,9 и деформаций ОЯ;//., При параметре нагружения Н больше...

Номер патента: 1298587

Опубликовано: 23.03.1987

Авторы: Аврущенко, Акопян, Банковская, Бартенев, Кандалов, Никифоров, Овруцкая

МПК: G01N 3/08

Метки: долговечности, механической, эластомеров

...г. Ужгород, ул. Проектная, 4 Изобретение относится к измерительной технике, а именно к контролю механической долговечности эластомеров типа наполненных резин из некристаллиэующихся каучуков. 5Цель изобретения " повышение точности определения механической долговечности наполненных резин иэ некристаллизующихся каучуков, что достигается выбором таких двух состояний материала при контроле, при которых его свойства наиболее стабильны, поскольку в первом состоянии перестройка наиболее крупных структурных микроблоков еще не началась, а во вто 15 ром уже закончилась.Способ осуществляют следующим образом.Цилиндрические образцы исследуемого материала при 20+3 С нагружают сжимающей нагрузкой, соответствующей изменению их длин на 0,2...

Номер патента: 1298588

Опубликовано: 23.03.1987

Авторы: Виноградов, Возиянов

МПК: E21C 39/00, G01N 3/08

Метки: испытания, неравнокомпонентном, образцов, прочность, сжатии, трехосном

...расточке .4 корпуса 3 с возможностью осевого перемещения, гайки 12,взаимодействующей с поджимной втулкой 11, подвижные клинья 13 и неподвижные, клинья 14, опорные плиты 15для образца 16, связанные посредствомсферических шарниров 17 со штоками 8и средства изменения деформации (непоказаны), установленные на кронштейнах 18,Устройство работает следующимобразом.Перед началом испытаний образца16 проводят настройку нагрузочныхприспособлений 2 на заданную величину бокового подпора. Вращая гай 50ку 12,воздействуют на поджимную втулку 11, которая, перемещаясь в осевомнаправлении, сжимает эластичную втулку 9, которая вследствие деформациисжимает обойму 6, взаимодействующуюсо штоком 8. Обойма 6 за счет выполнения продольного разреза 7,...

Номер патента: 1298589

Опубликовано: 23.03.1987

Автор: Лодус

МПК: G01N 3/08

Метки: длинномерных, испытаний, образцов, прочностных

...21 или 22 которой переключена,тормозится и прекращает вращение,вторая колонна вращается с прежнейскоростью. В результате червячнымколесом 11 и 12 сообщается перемещение вдоль винтов 4-7, причем скорость перемещения пропорциональнашагу резьбы червячного колеса 11 и12 и скорости вращения колонны, направление перемещения зависит от направления нарезки резьбы. Перемещения червячных колес 11 и 12 вызываютсоответствующие перемещения захватов18 и 19 и деформирование образца 17на участках между захватами 15 и 18,18 и 19, 19 и 16. Скорость деформирования образца 1 и знак деформации на участке между захватами 15 и 18определяются направлением и скоростью движения червячного колеса 11,на участке между захватами 18 и 19 -алгебраической разностью...

Номер патента: 1298590

Опубликовано: 23.03.1987

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, прочность

...и через муфту 17 и насос 16 при закрытом вентиле 19 создают давление жидкости в гидроаккумуляторе 18. Выключают муфту 17, включают муфту 23 и разгоняют платформу 2 и связанную с ней платформу 3 до заданных скоростей вращения. Платформы 2 и 3 вращаются во встречных направлениях, соотношения скоростей вращения задается клиноременной передачей 22, В зависимости от направления вращения платформ 2 и 3 проводятся опыты на сжатие или растяжение, При достижении заданных скоростей вращения платформ 2 и 3 открывают вентиль 19, жидкость из гидроаккумулятора 18 под давлением поступает в полости гидроцилиндров 12. Корпуса гидроцилиндров 12 смещаются относительно их поршней 15 в осевом направлении и прижимают фрикционные колодки 10 к внутренним...

Номер патента: 1298591

Опубликовано: 23.03.1987

Авторы: Бондалетов, Долгова, Есауленко, Иванов, Кондратенко, Орлов, Родионов, Терехов, Чернов

МПК: G01N 3/08

Метки: силовозбудитель

...колодками 4.Если размер или форма изделия 3 несоответствуют отверстию 2, в зазормежду ними устанавливается вставка16, полностью заполняющая зазор. Если испытания проводят по схеме нафиг. 5, при включении коммутатора 13предварительно заряженный от устройства 12 источник 9 через выводы 7и 8 разряжается на индуктор 1, и врабочем зазоре отверстия 2 возникаетэлектрическое поле. Во вторичном контуре, образованном в изделии 3, на"водится вихревой ток, Частоту разряда тока выбирают так, что электромагнитное поле проникает внутрь изделия 3. В результате взаимодействиямагнитного поля индуктора 1 с вихревым током вторичного контура возникают усилия, действующие одновременнона оба внешних слоя 18 и 19 изделия 3Во время нарастания поля в...

Номер патента: 1298592

Опубликовано: 23.03.1987

Автор: Лодус

МПК: G01N 3/08

Метки: испытаний, механических

...обеспечивается заданная величина деформации на образце 6, Включают привод 4 вращения, в результате работы которого передача 22 вращает гайку 3 и маховики 23 с нарастающей скоростью вращения от нуля до заданной скорости. На этапе вращения гайки 3 с нарастающей скоростью 20 ходовой винт 2 вместе с поршнем 8 перемещается с увеличивающейся скоростью и выбирает воздушныи зазор между поршнем 8 и поверхностью жид, кости в полости 15. К моменту сопри косновения поршня 8 с жидкостью он и винт 2 набирают требующуюся постоянную скорость осевого перемеще" ния.30С момента касания поршнем 8 по- верхности жидкости в движение приходит поршень 9 с инерционным грузом 16. Поршень 9 имеет начальную скорость, близкую к скорости поршня 8, посколЮ у в...

Номер патента: 1303882

Опубликовано: 15.04.1987

Авторы: Карташов, Лиманский

МПК: E21C 39/00, G01N 3/08

Метки: горных, длительных, испытаний, пород, статических

...релейные элементы усилителя включают нагреватель 3.Аналогично работает установка и при испытаниях пород на ползучесть при объемном сжатии, Так как начальный объем жидкости благодаря предварительному повышению температуры в аккумуляторном сосуде больше, чем при температуре окружающей среды, то при увеличении объема образца 9 происходит отключение обоих нагревателей 2 и 3 от усилителя и понижение температуры жидкости в аккумуляторном сосуде 1 до величины, меньшей начальной, т.е. объем жидкости становится меньше по сравнению с первоначальным объемом, что позволяет поддерживать боковое давление постоянным, В известной установке (прототип) объем жидкости не может быть меньшим на 50 При нулевой деформации образца (баланс тензометрической...

Номер патента: 1305561

Опубликовано: 23.04.1987

Автор: Лодус

МПК: G01N 3/08

Метки: испытаний, физико-механических

...и наблюдения за образцом 3 испытуемого материала.Установка работает .следующим образом.Испытуемый образец 3 закрепляют в захватах 2, которые соединяют с червячными винтами 7, При работе установки включают привод 4 вращения и не выключают его до окончания наблюдений эа образцом 3, Вращение втулки 6 посредством направляющих стержней 5 сообщается червячным винтам 7 вращение последних приводит к вращению червячных колес 8. При отсутствии сопротивления вращению колес 8 червячные винты 7 не имеют осевого . перемещения, захваты 2 неподвижны в осевом направлении и вращаются вместе с образцом 3, не создавая нагрузки на нем. Для нагружения образца 3 с помощью тормозного приспособления создают сопротивление вращению каждого отдельного колеса...

Номер патента: 1305562

Опубликовано: 23.04.1987

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...6. Так, при одновремен.ном перемещении всех трех поршнейгидроцилиндров -9 внутрь этих гидроцилиндров сжимающие усилия от центробежного действия груза 10 падают с 35 сначала до нуля, по мере уменьшениярадиуса вращения груза 10, а затемпереходят в растягивающие усилия, ког"да центр массы груза О переходит .на противоположную сторону от оси вравращения вала 2 относительно пассивного захвата 5. Рост растягивающего усилия происходит до прекращения перемещения поршней гидроцилиндров 5 7-9.Для создания изгибающей нагрузки приводят в действие только один иэ цилиндров 7-9 в зависимости от требуемого направления действия изги- О бающего усилия. Так если требуется создать изгиб в вертикальной плоскости, проходящей через оси захватов 4 и 5,. то...

Номер патента: 1305563

Опубликовано: 23.04.1987

Автор: Лодус

МПК: G01N 3/08

Метки: длительную, испытания, многообразцовая, прочность

...от усилия тор можения кольца 12, и для испытаниягруппы образцов 4 при различныхуровнях нагрузок каждое иэ колец 12тормозится индивидуальными усилиямипутем изменения степени поджатия 0 пружин 16. При достижении заданныхусилий на образцах 4 вращение вала5 продолжают с прежней постояннойскоростью и образцы 4 находятся поддействием постоянных нагрузок. Бмомент появления и при развитии де-.формаций ползучести. рычаги 7, закрепленные на втулках 10, продолжаютвращаться с прежней скоростью, аскорость вращения колец 12 уменьшается на величину скорости ползучес-ти образцов 4, Однако скорость вращения .колец 2 значительно выше скорости ползучести образцов 4, поэтомуизменение скорости вращения колец О12 на столь малую величину не приводит к...

Номер патента: 1308866

Опубликовано: 07.05.1987

Авторы: Смехов, Чернин

МПК: G01N 3/08

Метки: полимера, пространственной, связей, сетки, химических, частоты

...стеклования адгезионно связанного полимера. По температуре стеклования в соответствии с зависимостью Т = т(Е) (фиг.2) определяют Е ,8866 2течение 2 ч на алюминиевой (1) имедной (2) подложках.П р и м е р 1Эпоксидно-аминныйлак на основе эпоксидного олигомераЭ, отверждаемого гексаметилендиамином (ГМДА) В табл.1 представлены результаты определения Мс покрытий, полученных при различном соотношении Э(ГМДА), режиме отвержде ния 120 С 2 ч. Е определяют при120 С, ьМс определяют как разностьМс свободного полимера и Мс мег полимера, адгезионно связанного с металлической подложкой.15 физико-механические и защитныесвойства эпоксидных покрытий приведены в табл.2.П р и м е р 2. Влияние режимов гоотверждения клея ВКна частоту сетки и...

Номер патента: 1308867

Опубликовано: 07.05.1987

Автор: Коротов

МПК: G01N 3/08

Метки: разгонная

...21 ступицы 22рабочего колеса 4. Раэреэные кольца10 и 11 представляют собой цилиндрс продольными разрезами 23,Установка работает следующим образом.При снятых с вала 3 гайках 13 и18 и диске 6 испытуемое колесо 4 надевается на вал 3 до тех пор, пока рычаги 15 верхнего диска 5 концами 20 не войдут в контакт с коническими поверхностями 21 одной стороны ступицы 22. Одевается на вал гайка 13, диск б и гайка 18. Гайка 18 перемещает диск б до тех пор, пока вторые концы 20 рычагов 15 диска 6 не войдут в контакт со ступицей 22 с другой ее стороны, При дальнейшем про 8867 2движении гайки 18, рычаги 15 защемляют ступицу 22 колеса 4, так как концы 20 рычагов 15 упираются в ступицу 22, а сами рычаги 15, поворачиваясь вокруг опоры 16, воздействуют...

Номер патента: 1308868

Опубликовано: 07.05.1987

Авторы: Орешко, Попов

МПК: G01N 3/08

Метки: активного, дефектов, неразрушающего, полимерных, труб

...неразрушающегоконтроля дефектов, в том числе поперечной жесткости полимерных труб, 5Целью изобретения является упрощение конструкции и расширение технологических возможностей устройстваза счет обеспечения непрерывногоконтроля поперечной жесткости испытуемых труб.На фиг,1 приведено устройство,общий вид; на фиг,2 - то же, продольный разрез; на фиг.3 - блок-схема сигнализации с дефектоотметчиком.Устройство содержит корпус 1 с.направляющей 2 закрепленные на корпусе 1 П-образные кронштейны 3, в вертикальных стойках 4 которых посредством шарнирных опор 5 закрепленырычаги 6 с роликами 7 на одном ихконце, а в перекладинах 8 кронштейнов 3 закреплены пружины 9 рычагов 6,Пружины 9 установлены,с возможностьюрегулирования усилия сжатия их, на...

Номер патента: 1308897

Опубликовано: 07.05.1987

Авторы: Аминова, Винтовкин

МПК: G01N 3/08, G01N 33/24

Метки: грунта, испытания, сжатие

...ас другого -противовес 9. Верхний 25рычаг 2 связан с нижним 3 посредством винтового механизма, состоящегоиз винта 10 и втулки 11. Нижний рычаг соединен с нижней перекладинойрамы 1 с помощью талрепа 12 и расположен перпендикулярно ей. Свободноеплечо верхнего рычага 2 соединено сразгрузочным приспособлением, например, талью 13,Установка для испытания грунта насжатие работает следующим образом,Формула изобретения Установка для испытания грунта на сжатие, включающая основание, установленную на нем камеру для образца грунта со штампом, нагрузочное приспособление в виде верхнего и нижнего взаимосвязанных рычагов с грузами и измерительное приспособление, о тл и ч а ю щ а я с я тем, что, с целью увеличения диапазона прилагаемых нагрузок при...

Номер патента: 1310620

Опубликовано: 15.05.1987

Авторы: Катащук, Соколов, Тогусов, Федотов

МПК: G01B 7/12, G01N 3/08

Метки: емкостное, параметров, поперечного, сечения

...г контролируемой электропроводной нити, что позволяет производить поверку нуля емкостного датчика без устранения контролируемого изделия из зоны измерения. По краям межэлектродного помежутка емкостного датчика 2 симметрично размещены два заземленных экрана 8, расположенных на расстоянии не менее 4 Н один от другого, где Н - зазор между электродами. Экраны, выполненные из проводящего материала, должны быть заземлены и прикреплены к концам контролируемого изделия на указанном выше расстоянии с обеспечением электроизоляции от них. При исследовании упругих свойств контролируемых изделий, основанных на измерении их удлинения в процессе растяжения, в качестве экранов 8 могут быть использованы захваты разрывной машины. Предлагаемое...

Номер патента: 1317311

Опубликовано: 15.06.1987

Авторы: Бесяков, Гольданский, Конных, Кувшинов, Пшеничников

МПК: G01N 3/08

Метки: испытания, образцов, резинометаллических, слоистых

...этом относительное удлинение резины близко к предельному значению, ноне достигает его, и разрушения РОЧне происходит. Далее снимают нагрузку сдвига РОЧ при сохранении их сжатия, а по величине остаточной деформации судят о наличии скрытых дефектов в местах соединения слоев резиныи стальных листов,разом.Изготовляют образец преимущественно в виде параллелепипеда с чередующимися слоями резины 1 и металли 5ческих листов 2,Резинометаллический слоистый образец сжимают нагрузкой, перпендикулярной слоям, а затем сжатый образец20.подвергают сдвигу нагрузкой, лежащеив плоскости поверхностей крайних слоев до достижения в резиновых слояхдеформации, не превышающей относительного удлинения ее при разрыве, сни 25мают нагрузку сдвига и измеряют...
