G01N 3/08 — путем приложения растягивающих или сжимающих статических нагрузок
Способ определения ползучести строительных материалов
Номер патента: 1449865
Опубликовано: 07.01.1989
Автор: Губач
МПК: G01N 3/08
Метки: ползучести, строительных
...полученные по известным способам определения ползучести.Таким образом, за счет одновременного испытания нескольких образцов с различными скоростями нагружения сокращается время определения параметров ползучести,с) Й 1 5 ос 1 Й де П(е) Е о с 1 Ее рмации; рост Е - модуль упругости материалафП р и м е р. При испытании наиболее целесообразно начать со стандартой скорости нагружения, которая для каждого материала нормируется ГОСТами.45 Например для бетон она составляет (О,б+0,2) 1 Па/с. Каждая последующая скорость должна быть. меньше предыдущей, На сколько (во сколько) меньше - это несущественно. Существенно 50 лишь то, что по мере уменьшения скорости мы должны попасть в линейную область, Например, в качестве первой 1,начальной) скорости...
Устройство для контроля упругодеформационных характеристик нити при ее перемотке
Номер патента: 1449908
Опубликовано: 07.01.1989
Авторы: Максимов, Сталевич, Труевцев
МПК: G01N 3/08, G01N 33/36
Метки: нити, перемотке, упругодеформационных, характеристик
...пар контактов (29 или 30) замыкается, включая электропривод 16 перемещения опоры 15.Возможны два варианта продолжения работы. В первом случае оказывается замкнутой верхняя пара контактов 29 (это значит, что усилие, возникающее в нити, недостаточно для упругого противодействия, возникшего в балочкедля размыкания контактов), Вследствие этого привод 16 через замкнутую пару 29 включается на перемещение опоры влево, т.е. на уменьшение жесткости балочки. Ва втором случае окажется замкнутой нижняя пара 30 и привод 16 включитз 144ся на перемещение опоры 15 вправо,т.е. на увеличение жесткости балочки. В обоих случаях перемещение опоры 15 осуществляется до тех пор,пока обе пары контактов 29 и 30 неокажутся разомкнутыми, опора 15 остановится,...

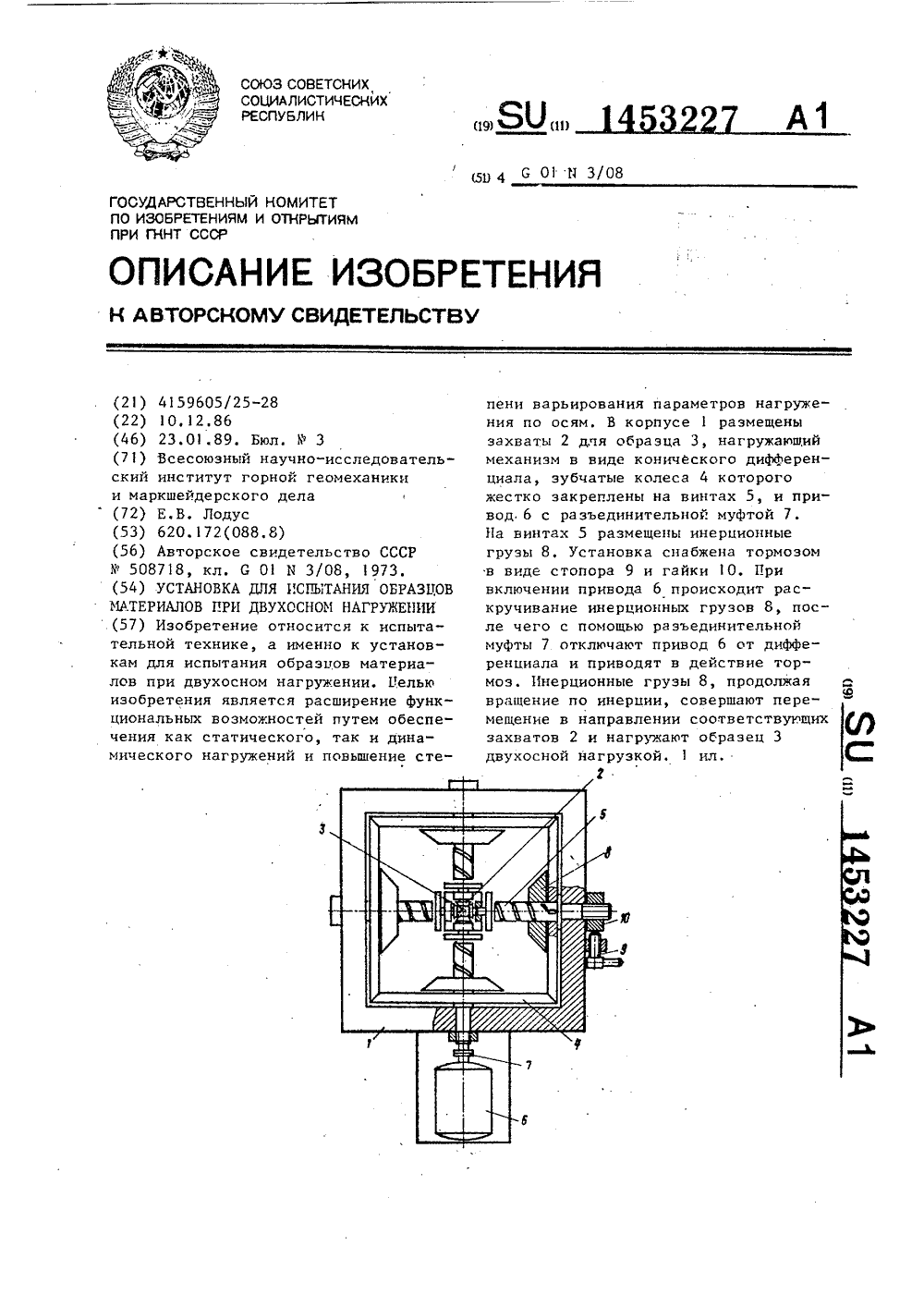

Установка для испытания образцов материалов при двухосном нагружении
Номер патента: 1453227
Опубликовано: 23.01.1989
Автор: Лодус
МПК: G01N 3/08
Метки: двухосном, испытания, нагружении, образцов
...в резьбовых канавкахсоответствующих винтов, и тормозомпо крайней мере одного из колес дифференциала, а резьбы разных винтовимеют различный шаг,35 ВНЕПЕ 1 Заказ 7274/37. Тираж 788 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4 Изобретение относится к испытательной технике, а именно к установкам для испытания образцов материа лов при двухосном нагружении.Цель изобретения - расширение функциональных воэможностей путем обеспечения как статического, так и динамического нагружений и повышение степени варьирования параметров на гружения по осям.На чертеже изображена схема установкиУстановка содержит корпус 1, размещенные в нем захваты 2 для образца 15 3, взаимодействующий с ними нагружаю,щий механизм,...
Образец для испытаний хрупких материалов на одноосное сжатие
Номер патента: 1453228
Опубликовано: 23.01.1989
Авторы: Дьячков, Марченко, Сипетов
МПК: G01N 3/08
Метки: испытаний, образец, одноосное, сжатие, хрупких
...на торцах образца. На чертеже изображен образец дляиспытаний хрупких материалов на одно. 1 Оосное сжатие.Образец содержит .стержень 1 иэхрупкого материала, на концах которого клеем закреплены обоймы 2 с фасками 3 на обращенных друг к другу торцах и расположенные в них опорныедиски 4, Обоймы 2 и диски образуютстаканы, на поверхности дна каждогоиз которых вместе соединения обоймы2 и диска 4 выполнена кольцевая канавка 5, например проточка, с образующей стенок в виде дуги окружности,например полуокружность,Для испытаний образца, выполненного со стержнем из технического 25стекла и соединенных с ним эпоксидным клеем обойм и опор из термообработанной стали 40 х, могут быть использованы следующие соотношенияпараметров: 0 = 3,2 д; Ь =...
Устройство для двухосного растяжения образцов тонколистового материала
Номер патента: 1453229
Опубликовано: 23.01.1989
Авторы: Бондаренко, Островский
МПК: G01N 3/08
Метки: двухосного, образцов, растяжения, тонколистового
...из траверс 1 снабжена хвостовиком 14, выполненным с возможностью свободного перемещения по на -правляющей 15, параллельной 3, и имеющим стопор 16. Хвостовик предназначен для его закрепления в захватенагружателя (не показан),Устройство работает следующим образом.45Траверсы 1 соединяют одну с другой с помощью штырей 2 и отверстий6, образуя натяжную раму. Образец 5закрепляют в захватах 4, при этомролики 9 должны быть отведены от упоров 10. Хвостовики 14, перемещая внаправляющих 15, выставляют по осямобразца и фиксируют их положения стопорами 16. После установки устройства в захватах нагружателя стопоры 6освобождают.55При приложении растягивающего усилия к двум противоположным хвостовикам образец удлиняется в направлении приложения...
Центробежная установка для испытания образцов горных пород
Номер патента: 1453235
Опубликовано: 23.01.1989
Автор: Лодус
МПК: E21C 39/00, G01N 3/08, G01N 3/31 ...
Метки: горных, испытания, образцов, пород, центробежная
...дополнительные прямолинейный и винтовой пазы,Установка работает следующим образомм.Включают привод 2 вращения и посредством вала 4 приводят во вращение платформу 3 с направляющей 5.По мере раскручивания платформы 3возрастает центробежное усилие отгруза 9 и происходит разрушение образца 15 разрывом по слабейшему сечению. После разрыва образца 15 груз9 с частью образца 15, закрепленнойв захвате 14, перемещается вдольнаправляющей 5, ролик 11 посредствомвинтового паза 7 поворачивает груз 9с захватом 14 и частью образца 15вокруг оси направляющей 5. Угол поворота определяется шагом винтовогопаза 7 и положением тормоза 12. Плоскость разрыва на части образца 15,закрепленная в захвате 14, поворачивается на такой же угол относительноаналогичной...
Устройство для скоростных испытаний материалов
Номер патента: 1455272
Опубликовано: 30.01.1989
МПК: G01N 3/08
Метки: испытаний, скоростных
...нагружении с изменяемой скоростью деформирования.На чертеже приведена схема устройства.Устройство содержит копер 1 с па; дающим грузом 2, направляющие 3, наковальню 4, размещенную в направляю цих 5 и 6, кулачок 7, ось 8, образец ,9, захваты 1 О и 11, тягу 12, перемеающуюся в направляющем отверстии 131 15олик 14, винтовые пары 15 - 17, упор 18, подвижную каретку 19, механизм 20одьема и сброса груза.Устройство работает следующим обазом. 20Испытуемый образец 9 устанавливаетя в захватах 10 и 11. Ролик 14 усановленный на тяге 12, посредствоминтовой пары 15 приводят в контактпрофильной поверхностью кулачка 7, 25 ривизйа которой определяет скорость деформации образца 9 по заданной про- рамме. С помощью винтовой пары 16 перемещают упор 18 в...
Стенд для испытания образцов на прочность
Номер патента: 1456824
Опубликовано: 07.02.1989
Автор: Лодус
МПК: G01N 3/08
Метки: испытания, образцов, прочность, стенд
...Г.Волкова Техред М.Дидык Корректор С.ШекмарЗаказ 7475/40 Тираж 788 ПодписноеВНИКПК Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д 4/5 Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4 Изобретение относится к испытательной технике, а именно к стендам для испытания образцов на прочность.Целью изобретения является расширение функциональных возможностей за счет обеспечения нагружения участков образца как одинаковыми, так и различными регулируемыми усилиями.На чертеже приведена схема предлагаемого стенда.Стенд содержит раму 1 с направляющими 2 и 3, расположенные на направляющих 2 и 3 активные захваты 4-6, размещенный на раме 1 пассивный захват 7, соосный...
Способ контроля качества сварных соединений материалов
Номер патента: 1456825
Опубликовано: 07.02.1989
МПК: G01N 3/08
Метки: качества, сварных, соединений
...Техред И.Верес Корректор И,МускаЗаказ 7476/41 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Формула изобретенияСпособ контроля качества сварныхБ соединений материалов, по которому полученный сваркой давлением с нагревом образец с концентратором напряжений вне зоны сварного соединения нагружают растяжением до разрушения в зоне концентратора и изготавливаютшлиф из эоны сварного соединения,по которому осуществляют контроль качества сварного соединения, о т л ич а ю щ и й с я тем, что, с цельюповышения точности контроля сваркисоединений аморфных материалов, перед нагружением...
Форма для испытания вяжущих на растяжимость
Номер патента: 1458239
Опубликовано: 15.02.1989
Автор: Шаяхметов
МПК: B28B 7/04, G01N 3/08
Метки: вяжущих, испытания, растяжимость, форма
...и срезки излишков испытываемого вяжущего переворачивнот форму поддоном вверх и совмещают отверстия 7 в захватах 6 с удлиненными штифтами 8 дуктилометра. Так как поддон перекрывает от верстия под дуктилометр то надавливанием рук или специального инструме та (ножа и т,п,) йорму нанизывают на е отн ству изделиизо бетона,Целью изошение удобстНа йиг, 1форма для истяжимость вразрез А-А нФорма для истяжимость в рн ния является повы- . сплуата о изобра схемат ытания н не; на йиг. на Фиг. 3 -вяжущих на расйи та ент о алу разца; на Фиг, 4 - поддон формы,Форма для испытания вяжущих на растяжимость содержит поддон 1, на котором изготавливается образец. На поддоне закреплены вертикальные штыри 2, входящие в отверстия 3 замков 4 элементов...
Образец сварного соединения для испытаний на прочность
Номер патента: 1460660
Опубликовано: 23.02.1989
Авторы: Ерусалимский, Ляпин
МПК: G01N 3/08
Метки: испытаний, образец, прочность, сварного, соединения
...13 и 14 вза.",.имодействуют соответственно с выступами 3, 4 и 5, б цилиндров 1 и 2 истремятся переместить их взаимно восевом направлении и взаимно закрутить относительно этой оси. При этомшвы 10 - 12 соединения испытывают 40одинаковый срез в двух взаимно перпендикулярных направлениях,Один из плоских элементов, например 9, соединяют с шарнирно неподвижной опорой 15, а к двум другим плоским элементам, например 7 и 8, прикладывают одинаковые силы К под одинаковыми угламик их осям и симметрично относительно оси элемента 9, При этом швы 10 и 11 нагружаются до полнительно одинаковыми усилиями их изгиба.При различных соотношениях усилий сжатия закручивания и изгиба образца, т.е, при нагружении соединения силами среза и изгиба, определяют...
Устройство для испытания группы образцов на прочность
Номер патента: 1462151
Опубликовано: 28.02.1989
Авторы: Гаврилов, Дубровских, Климачев, Налесник, Санькова
МПК: G01N 3/08
Метки: группы, испытания, образцов, прочность
...образцов 17, 19 и ограничителей21, 23 установлены в захватах "е" обе стороны стержня, причем перваяпара коромысел связана шарнирно через тягу 16 и ролик 14, а вторая пара коромысел связана с тягами 26, 28и нагрузками Р и Р. Усилие на каждый образец остается постоянным приразрушении любого образца эа счетограничителей. 2 ил. коромысла 27, соединенного с тягой 28 и грузом Р.Устройство работает следующим об-, разом.Образцы 4-7 с соответствующими ограничителями 8-11 укрепляют первы,ми концами в захватах "г" скрещивающихся коромысел 12 и 15 связанных между собой тягой 13 через ролик 14, а другие концы укрепляют в захватах "в" крестообразных- балок 2, пересекающихся в точке "б" жестко укреп 1ленной на одном из концов стержня 3. Образцы...

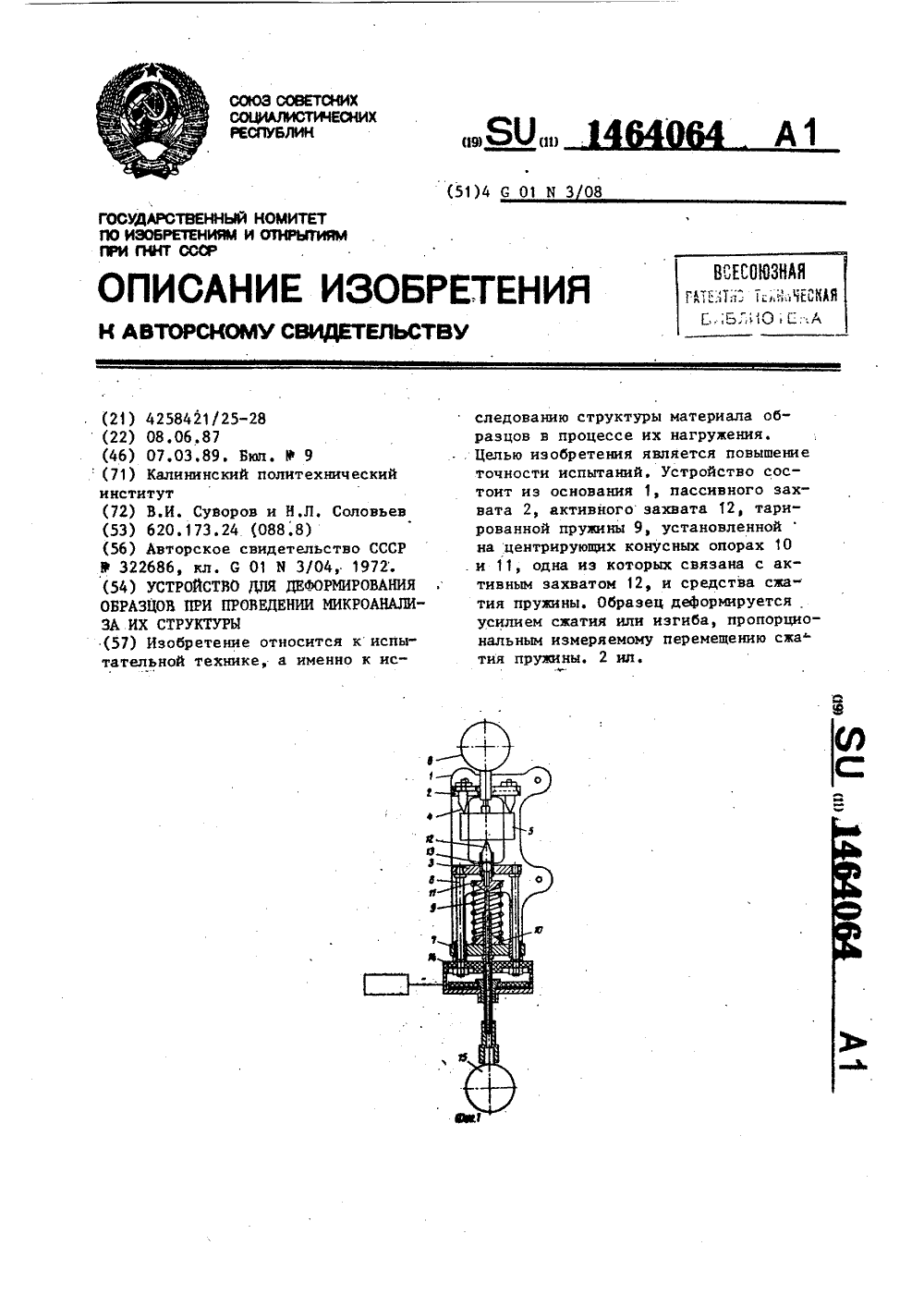

Устройство для деформирования образцов при проведении микроанализа их структуры
Номер патента: 1464064
Опубликовано: 07.03.1989
МПК: G01N 3/08
Метки: деформирования, микроанализа, образцов, проведении, структуры
...траверса 3 соединена с подвижной траверсой 7 колоннами 8, Между траверсами размещена тариро ванная цилиндрическая пружина 9, центрируемая на конусных опорах 10 и 11, одна из которых закреплена на подвижной траверсе 7, а вторая связана с активным захватом 12 образца 5. Захват 12 и хвостовик конической опоры 11 размещены соосно в направляющей втулке 13, закрепленной в неподвижной траверсе 3. Устройство.снабжено приводом 14 перемещения подвижной траверсы 7 и измерителем 1535 сжатия пружины.Устройство работает следующим образом.о Образец 5 устанавливают без зазора между опорами 4 и активным захвату 12. Подводят ножку индикатора 6 в соприкосновение с образцом и устанавливают индикатор и измеритель 15 на нуль. Перемещая от привода 14...
Образец для оценки прочности материала
Номер патента: 1464065
Опубликовано: 07.03.1989
Авторы: Ерусалимский, Меликов
МПК: G01N 3/08
Метки: образец, оценки, прочности
...к плоскостям 12 и 13рабочего участка 1, пересекаются сними по попарно параллельным линиям14 и 15 (1 б и 17). Пиния пересеченияплоскостей 4 и б (5 и 7), принадлежащих одной концевой части 2(3),образуют с ребром образца, расположенным на торце и перпендикулярным осиобразца, одинаковые углы оС (фиг.З)разных знаков и разноудалены (аЬ)от соответствующего торца (фиг,1)., Плоскости 8-11 выступов 18-21, обращенные к поверхностям 12 и 13 рабочего участка 1, параллельны и равноудалены от них. Нагружение образца производят при помощи нагружающихэлементов 22 и 23 (фиг.4), соединенных с силовоэбудителем не показан).В первом полуцикле нагружения присинхронном перемещении элементов 22и 23 одного навстречу другому закругленные концы элементов...
Установка для исследования физико-механических свойств материалов при двухосном нагружении
Номер патента: 1469296
Опубликовано: 30.03.1989
Автор: Лодус
МПК: G01N 3/08
Метки: двухосном, исследования, нагружении, свойств, физико-механических
...каретки 21-24, две (21, 22)из которых связаны с корпусами 4, 5соответствующих силовоэбудителей,и две (23, 2 Ц другие - с соответствующими направляющими втулками 15,16, Каретки установлены в направляющих 25 корпуса 1 с возможностью перемещений, перпендикулярных осям соответствующих силовозбудителей.Установка содержит и приборы 26контроля параметров среды в различных листах поверхности корпуса 1,Установка работает следующим образом,Открывают вентиль 3 и давлениерабочей среды из источника 2 подают55в корпус 4 силовозбудителя, При этомтолкатель 6 через активный захват 10передает нагрузку на образец 12, которая через образец 12 и пассивный захват 8 деформирует силовую пружину 13, Образец 12 перемещается по поверхности корпуса 1 в...
Образец для оценки прочности материалов
Номер патента: 1469297
Опубликовано: 30.03.1989
Автор: Ерусалимский
МПК: G01N 3/08
Метки: образец, оценки, прочности
...гр ани 4 - 7, которыенаклонены к двум противоположнымплоскостям 8, 9 рабочей части 1 с об разованием наружного тупого углаГрани 4-7 пересекаются с плоскостями 8, 9 по параллельным линиям 10,11 и 12, 13, Линии пересечения 10, 11и 12, 13 наклонных гранией 4, 5 и б, 307 с плоскостями 8, 9 развернуты относительно поперечного сечения образцав противоположных направлениях наодинаковые углы,д. Усиленные части2, 3 содержат дополнительные наклонные .грани 14-17, примыкающие к граням4- 7 и на кп о нные с о бр аз о в ани ем н аружного острого угла 1- к плоскостям 8,9 рабочей части 1, Смежные наклонныеграни 4 и 14, 5 и 15, 16, 7 и 17 раз вернуты относительно поперечного сечения образца в противоположных направлениях на одинаковые углыуОбразец...
Устройство для испытания образца листового материала при двухосном нагружении
Номер патента: 1469298
Опубликовано: 30.03.1989
Авторы: Батюк, Беловицкий, Жданов, Конончук, Минаков, Юрченко
МПК: G01N 3/08
Метки: двухосном, испытания, листового, нагружении, образца
...захватов выполненные в виде балок рав 5ного сопротивления, и четыре рычага 5, соединяющие шарнирно тяги25с хвостовыми частями тяг 4. Благодаря наличию рядов отверстий 6 в хвост товых частях тяг 4, в тягах 3 и рычагах 5, рабочая длина рычагов 5 и уголс между осями тяг 3 и осью каждого30рычага 5 может регулироваться,Устройство работает следующим образом,Образец 2 закрепляется в захватах1 и захватных частях тяг 4, Рычаги 355 шарнирно закрепляются в соответствующих отверстиях 6 тяг 3 и 4 подострым угломпри испытании в усло -виях растяжения по одной оси образцаи сжатия по другой, или под тупым 40углом М при нагружеиии образца двухосным.растяжением или сжатием.Нагрузка от привода передаетсяна образец 2 через тяги 3 в одномнаправлении й...
Образец для испытания хрупких материалов на растяжение
Номер патента: 1472797
Опубликовано: 15.04.1989
Авторы: Веревка, Постников, Часовской
МПК: G01N 3/08
Метки: испытания, образец, растяжение, хрупких
...Р поперечного сечения крайних участков равен 101,6322 й,Для обоснования повышения точнос"ти определяемых значений прочностибыл проведен численный эксперимент,заключающийся в моделировании напря женно-деформированного состояния (НДС) путем решения задачи теории упругости методом конечных элементов с помощью программного комплекса "Градиент"2", Сравнивали НДС двух круглых образцов при испытании на растяжение, В качестве первого образца взят круглый образец по ГОСТ 1497-84 типа,111 с диаметром рабочей части Й = Ь мм, диаметром головки В = 12 мм, высотой головки Ь = 10 мм, длиной рабочей части 1 = 30 мм и радиусом скругления переходной части г = 1,5 мм, Концентрация, напряжений, вызываемая скруглением.по радиусу от цилиндрической части к...
Установка для испытания длинномерных образцов на прочность
Номер патента: 1472798
Опубликовано: 15.04.1989
Автор: Лодус
МПК: G01N 3/08
Метки: длинномерных, испытания, образцов, прочность
...в полости сильфонов 7, деформируют .их растяжением дозаданного положения, Размещают образец 6 в захватах 2-5. Открывают сливной вентиль 16, и постепенно сбрасы"вают давление из первой пары сильфонов, обслуживающих захваты 2 и 3.Происходит нагружение первого слоя образца между захватами 2 и 3 засчет упругого восстановления указанной пары сильфонов. По мере падениядавления в этой паре сильфонов возникает разность давлений в первой и.второй парах сильфонов, что приводитк срабатыванию клапанов 1.0 при заданной разности давлений, В моментоткрывания клапанов 10 на первомслое образца достигнута определеннаянагрузка, с этого времени нагружение происходит на двух слоях образцас заданным превышением. нагрузки напервом слое. Падение давления...
Устройство для испытания образцов грунта
Номер патента: 1474513
Опубликовано: 23.04.1989
Автор: Гольдфельд
МПК: G01N 3/08, G01N 3/24
Метки: грунта, испытания, образцов
...вырезают с помощью цилиндрической жесткой обоймы 1 иустанавливают на нижний штамп изцентральной 5 и кольцевой 6 частей.Сверху на образец грунта 2 устанавливают верхний штамп из двух частей 3и 4, подобных частям 5 и 6 нижнегоштампа. Ниже кольцевой части 6 нижнего штампа фиксируют упоры 8 на расстоянии опережающей осадки 3 .Индикаторы 14 и 15 выводят на нуль.С помощью штокового домкрата 9 икольцевого домкрата 10 при открытыхкранах 12 и 13 создают единой насосной станцией 11 одинаковое сжимающеедавление б; на образец грунта 2.Центральная 3 и кольцевая 4 частиимеют возможность оседать независимо одна от другой. Так как центральная часть 5 нижнего штампа неподвижна, а кольцевая часть 6 подпружиненапружиной 7 осадка части образца грунта 2 под...
Способ испытаний материалов на прочность при одноосном растяжении
Номер патента: 1478081
Опубликовано: 07.05.1989
Авторы: Алексеев, Контузоров, Пономарев, Федоренко
МПК: G01N 3/08
Метки: испытаний, одноосном, прочность, растяжении
...влияния не оказывает. формула изобретения Составитель А.Грунина Редактор В.Петраш Техред А.Кравчук КорректорИ,ИускаЗаказ 2355/42 Тираж 790 11 одписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Изобретение относится к испытаниям на прочность материалов при растяжении и может быть использовано при исследовании прочностных свойств вяз"5 коупругих материалов.Цель изобретения - повьппение точности при испытаниях вязкоупругих матЕриалов за счет снижения погрешностей, связанных с деформацией об разца.На чертеже изображена схема нагружения образца.Упругий элемент 1 связан с нагру. жателем 2 и...

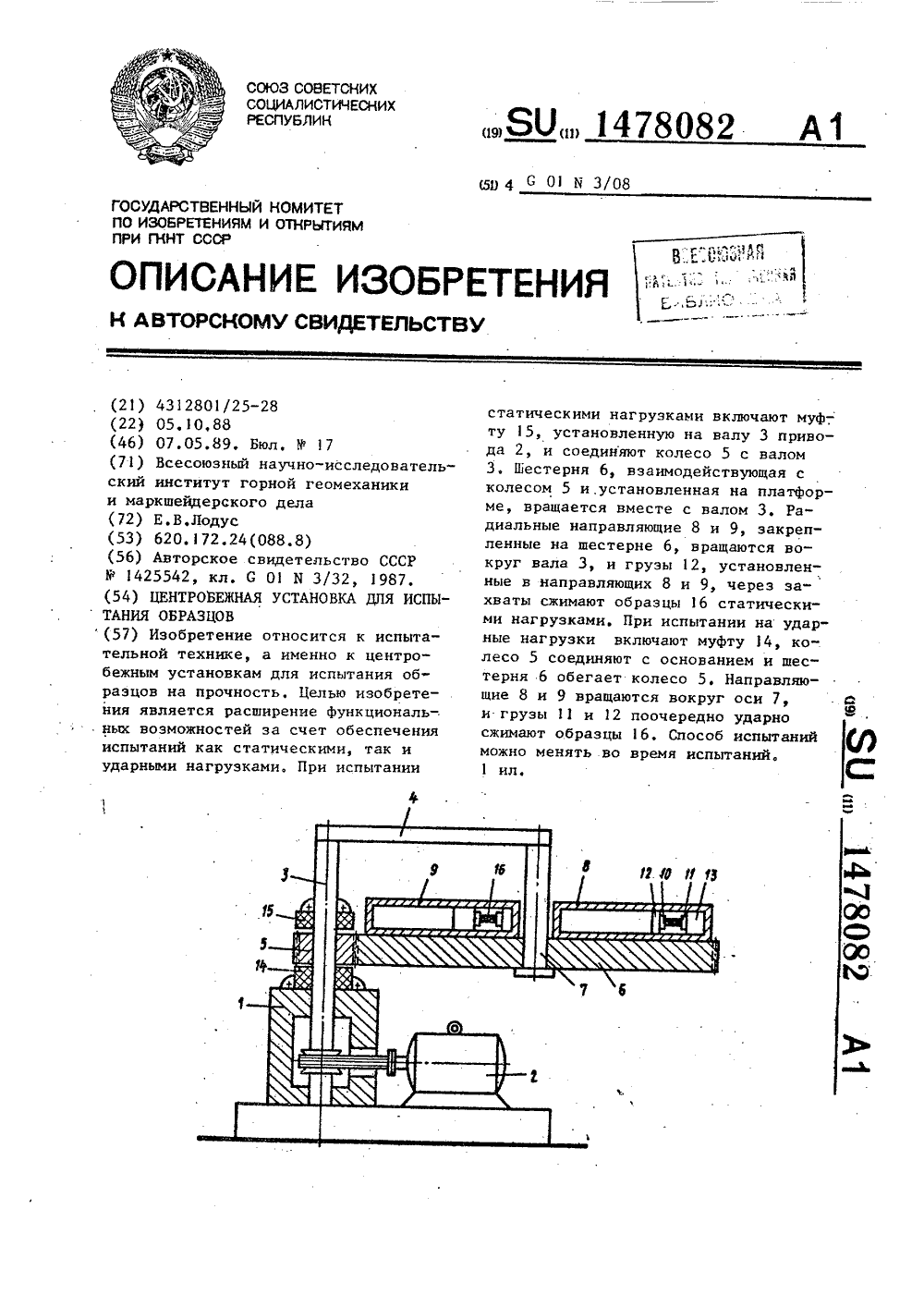

Центробежная установка для испытания образцов
Номер патента: 1478082
Опубликовано: 07.05.1989
Автор: Лодус
МПК: G01N 3/08
Метки: испытания, образцов, центробежная
...с колесом 5, при этом муфта 14 установленана основании 1, а муфта 15 - на валу 3. МуФты выполнены, например,электромагнитными,Установка работает следующим образом.При испытании статическими нагрузками включают муфту 15, Колесо 5 соединяется с валом 3, Включают привод 2, и вал 3 вращается совместно с колесом 5 и шестерней 6, Грузы 12 нагружают образцы 16 сжимающими усилиями, плавно возрастающими при увеличении числа оборотов вала 3 или постоянными при постоянной скорости вращения вала 3,При испытании ударными нагрузками включают муфту 14. Колесо 5 соединяется с основанием 1. При включениипривода 2 шестерня 6 обкатываетсявокруг неподвижного колеса 5, направляющие 8 и 9 камеры вращаются вокругоси 7 и грузы 11 и 12 нагружают образцы 16...

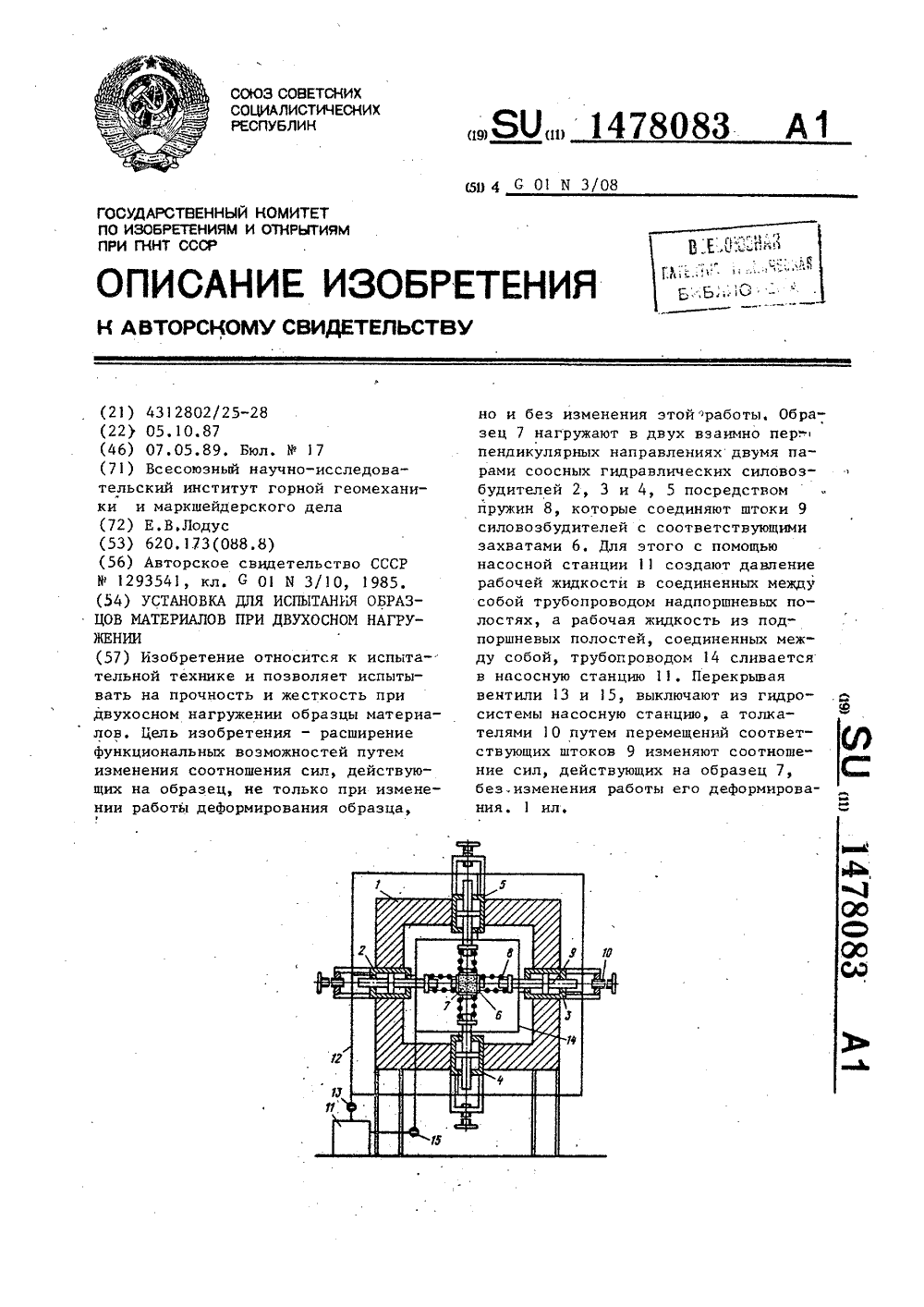

Установка для испытания образцов материалов при двухосном нагружении
Номер патента: 1478083
Опубликовано: 07.05.1989
Автор: Лодус
МПК: G01N 3/08
Метки: двухосном, испытания, нагружении, образцов
...толкателя 10, которые предназначены для осевого перемещения штоков 9 силовозбудителей, и насоснуюстанцию 11, Как надпоршневые полос"ти всех силовозбудителей так и ихподпоршневые полости сообщены между 30собой и насосной станцией 11 соответственно трубопроводом 12 с вентилем13 и трубопроводом 14 с вентилем 15.Установка работает следующим образом, 35При открытом вентиле 15, соединенном со сливом насосной станции 11,включают насосную станцию 11 и черезоткрытый вентиль 13 и трубопровод 12создают давление в надпоршневых нолостях силовозбудителей 3-5. При этомштоки 9 силовоэбудителей перемещаются и через пружины 8 и.захваты б подвум осям одинаково нагружают образец7. При перемещении штоков 9 часть рабочей жидкости из подпоршневых...
Установка для испытания образцов материалов на прочность
Номер патента: 1478084
Опубликовано: 07.05.1989
Автор: Лодус
МПК: G01N 3/08
Метки: испытания, образцов, прочность
...в сторону. межпоршневой полости 12.Средство для создания крутящего момента выполнено в виде связанной с шестерней 7 и взаимодействующей одним концом с силовой пружиной 15, зубчатой рейки 16, другой конец которой закреплен на поршне 17 дополнительного гидроцилиндра 18, над1478084 4 пружины 19, соотношением рабочих сечений гидроцилиндров 5 и. 18. формула и з о б р е т е н и я О поршневая полость которого сообщенамагистралью с промежуточной полостью 11,Передача осевой нагрузки осуществляется через силовую пружину 1.,5Установка работаетот привода 20,Установка работает следующим образом.Включают привод 20, приводят вдействие механизмы 8 и 10, при этоммеханизм 1 О перемещает поршень 9,сжимая жидкость, заполняющую полость12, перемещает...
Установка для исследования механических свойств образцов материалов
Номер патента: 1478085
Опубликовано: 07.05.1989
Автор: Лодус
МПК: G01N 3/08
Метки: исследования, механических, образцов, свойств
...относится к испытатель" ной технике, а именно к установкам для исследования механических свойств образцов материалов,Целью изобретения является расширение функциональных воэможностей за счет обеспечения исследования как одного образца, так и силового взаимодействия группы образцов при знако переменном нагружении.На чертеже приведена схема уста-; новки.Установка содержит корпус 1, установленный на нем привод 2 с винтовым 15 механизмом, включающим винт 3, связанный с приводом, и гайку 4, размещенную на корпусе 1 опору 5, закрепленную на опоре 5 с помощью шарнира 6 планку 7, расположенный на корпусе 20 1 и связанный с одним концом планки 7 силовоэбудитель 8 и закрепленную на опоре 5 параллельно ее продольной оси направляющую 9. Кроме того,...
Способ испытания кольцевых разрезных образцов на ползучесть
Номер патента: 1478086
Опубликовано: 07.05.1989
Автор: Геминов
МПК: G01N 3/08
Метки: испытания, кольцевых, образцов, ползучесть, разрезных
...ацентры образцов совпадают с осьюхвостовиков 3, Собранное устройствозакрепляют в тягах испытательной машины и к захватам 1 присоединяют тя- З 5ги датчика ползучести (не показан)1После нагрева образцов до заданнойтемпературы проводят нагружение обедразцов усилием, поддерживаемым постоянным в процессе всего испытания. Непрерывно или через заданные интервалы времени регистрируют деформациюполэучести образцов,Таким образом способ обеспечивает получение усредненных по двум образцам характеристик ползучести прииспользовании испытательных машин,средств нагрева и измерения деформаций, обычно применяемых для испытания стержневых образцов. Симметрич-.ное относительно оси тяг испытательной машины расположение кольцевыхраэрезрных образцов...
Устройство для испытания трубчатых образцов на растяжение
Номер патента: 1481623
Опубликовано: 23.05.1989
Автор: Савинков
МПК: G01N 3/08
Метки: испытания, образцов, растяжение, трубчатых
...внутренними поверхностями полуцилиндров 3 и 4 предназначены соосные пуансон 9 и опора 10 с коническими рабочими поверхностями 11 и 12 и цилиндрическими основаниями 13 и 14 для размещения в полости образца 2.Устройство работает следующим образом. ,35Образец 2 устанавливают на малом диаметре основания 14 опоры 10, а затем последовательно в полости образца 2 на конической поверхности 2 опоры 10 устанавливают полукольца 7, 40 сегменты 8 и полукольца 5. При установке полуколец 5 плоскость сопряженияих устанавливают перпендикулярно плоскости сопряжения полуколец 7. После чего устанавливают пуансон 9 таким образом, что его. коническая рабочая поверхность 11 взаимодействует с внутренней поверхностью нолуцилиндров 3 и 4, а малый диаметр...
Установка для физико-механических испытаний материалов
Номер патента: 1481624
Опубликовано: 23.05.1989
Автор: Лодус
МПК: G01N 3/08
Метки: испытаний, физико-механических
...штоком 18 силовозбудителя и штоком 19 и размещенные между обмотками 20 и 21 статоров в корпусе 1.Устройство содержит также предназ наченный для взаимодействия с образцом 4 режущий инструмент 22, установленный в корпусе 1 с возможностью перемещения в направлении, перпендикулярном оси захватов 2 и 3, гайку-ро тор 23, резьбой связанную с режущим инструментом 22 и размещенную между обмотками 24 статора в корпусе 1,Установка работает следующим образом, 45Подают ток в статорную обмотку 21 и вращением гайки-ротора 17 перемещают шток 19, создавая давление на поршни силовазбудителей 9 и 10. Через роторы 5 и 6 силовозбудители 9 и 10, например, сжимают образец 4. Подают ток в статоры 7 и 8 и приводят во вращение роторы 5 и 6 и связанный с ними...
Машина для испытания материалов
Номер патента: 1490557
Опубликовано: 30.06.1989
Авторы: Брио, Раскуражев
МПК: G01N 3/08
Метки: испытания
...эажимным устройством 13, содержащего электрогидравлические устрой 5 ство 15, Функционально связанное с датчиком 12 через пороговое устройство 16 и задатчик 7 номинального усилия.Мак:ина работает следующим обра О зом.С помощью электрогидравлического устройства 14 траверса 2 закрепляется соответствующими фиксаторами 4 на колоннах 1, а траверса 3 при этом 15 автоматически раскрепляе гся, Включив привод 6 вращения ходовых винтов 7, траверз у 3 устанавливают в положение, удобное оператору после чего трав рса 3 закрепляется на колоннах, 20 а траверса 2 при этом раскрепляется. При повторном включении привода 6 траверса 3 перемещается в положение, обеспечивающее закрепление испытываемого образца 18 в захватах 1 О, 251 осле установки образца 1...
Установка для испытания на прочность образцов материалов
Номер патента: 1490558
Опубликовано: 30.06.1989
Автор: Лодус
МПК: G01N 3/08
Метки: испытания, образцов, прочность
...7 с инициирующей развитие трещины разрушения канавкой крепится противоположными поверхностями к захватам 5 и 6 в виде упругих изогнутых 40пластин, причем захваты вставленыв направляющие параллельные пазы 3и 4 матрицы 2. Захваты 5 и 6 по меревыхода иэ пазов 3 и 4 матрицы 2 изгибаются, восстанавливая свое первоначальное изогнутое состояние, чтоприводит к разрыву образца 7 вдольинициирующей канавки. Части образца 7после разрыва удерживаются на захватах 5 и 6 с помощью средств, которыми образец 7 прикреплен к захватам.1 тин, Зто позволяет достичь пель изобретения - приблизить условия испытания образцов слоистых горных породк реальным условиям их разрушенияв зоне обрушения кровли, 2 ил. После разделения образца 7 на двечасти к месту выхода...
