G01N 3/08 — путем приложения растягивающих или сжимающих статических нагрузок

Номер патента: 1428988

Опубликовано: 07.10.1988

Автор: Двоеглазов

МПК: G01N 3/08

Метки: испытаний, механических, нагрузках, осевых

...динамометром. Формула из обретения Составитель В. ЕрасовРедактор Е. Папп Техред Л.Сердюкова Корректор М, Васильева Тираж 847 Заказ 51 1 б/39 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж-Э 5, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к испытаниямматериалов при осевых нагрузках, аИменно к установкам для исследованияВлияния скорости деформирования на ме ханические характеристики образца.Цель изобретения - повышение точНости испытаний за счет обеспеченияНепрерывной последовательности ступенчатого деформирования образца в заданОНом диапазоне скоростей, т.к. оба редуктора нагружающих механизмов имеютравные...

Номер патента: 1428989

Опубликовано: 07.10.1988

Автор: Лодус

МПК: G01N 3/08

Метки: длительную, испытания, образцов, ползучесть, прочность

...3 и 4перемещается вместе с образцомвдоль оси захватов 5 и 6, При сжатии пружин 3 и 4 увеличивается их поперечный размер, Распираясь о стенкирамы 1, пружины 3 и 4 нагружают образец 7 боковой нагрузкой, распределенной по поверхности в соответствиис длиной витков пружин 3 и 4, контактирующих с образцом 7, Одновременно при перемещении образца 7 и захвата 5 перемещается захват 6 и деформирует пружину 1 О, создающую на образце 7 осевую нагрузку, Происходит быстрое нагружение образца 7 осевойи боковыми неравномерно распределенными нагрузками, под действием которых образец 7 находится заданное время или до разрушения.Для последовательного нагруженияобразца 7 боковыми нагрузками подготовка опыта ведется по описаннойсхеме, Крепежный элемент 9...

Номер патента: 1430807

Опубликовано: 15.10.1988

Авторы: Береснев, Ваенский, Иванов, Матвеев

МПК: G01N 3/08

Метки: испытания, образцов, прочность

...15 и 16 гидроцилиндра,Кроме того, устройство содержитгрузы 17, приводной двигатель 18,механизм 19 перемещения траверсы 2,емкость 20, заполненную рабочей срепластической деформации образца 7 толкатель 13 перемещает золотник 12, тем самым соединяя полость 15 или 16 с насосным узлом 21, что вызывает соответствующее перемещение корпуса 9 гидроцилиндра до тех пор, пока он не займет равновесного положения, которое соответствует горизонтальному положению рычага 5, в результате чего плечо приложения нагрузки к образцу 7 остается постоянным. 1 ил,Т дой, насосный узел 21 и трубопроводы 22.Устройство работает следующим образом.В захватах 6 и 8 закрепляют образец 7 и устанавливают в зависимостиот виде нагружения на одно из плечрычага 5 груз 17....

Номер патента: 1430808

Опубликовано: 15.10.1988

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...при достижении заданной деформации изгиба образца, Гидравлическая связь подпоршневых полостей радиально размещенных гидроцилиндров 7 и 12 с полостями гидроцилиндров 6 и 5 выполнена с помощью обратных клапанов 16, открытых г. сторону гидроцилиндров 5 и 6, расположенных по ка 45 сательной. Съемный груз 17 регулирует вес поршня 14 гидроцилиндра 12. Винт 18 регулирует положение поршня 14 в гидроцилиндре 7 и соединяет этот поршень 14 с захватом 10. Груз 19 служит для уравновешивания вращающихся частей установки.Установка работает следуюпим образом.Включают привод 3 и посредством вала 2 раскручивают платформу 4 с постепенно увеличивающейся скоростью, Под действием центробежной силы поршень 14 гидроцилиндра 12 соз - дает давление жидкости в...

Номер патента: 1430809

Опубликовано: 15.10.1988

Авторы: Севостьянова, Чураков

МПК: G01N 3/08

Метки: гранулированных, прочности

...может быть выполнен в форме, обеспечивающей испытание на сжатие или срез силоизмеритель 3, связанный с нагружателем 1, привод 4 с выходным валом 5, муф той 6 и рычагом 7.блок подачи гранул 8, выполненный .в виде нижнего 9,среднего 10 и верхнего 11 дисков и размещенных между дисками 9-10 и 10-11 прокладок 12 и 13. В диске 11 выпол иены отверстия 14 под пуансон 2, а вадиске 10 - отверстия, соосные отверстиям 4 верхнего диска и образующие гнезда 15 для размещения в них гранул 8 между прокладками 12 и 13.На нижнем З 5 диске 11 установлена .полумуфта 16 для связи ее с муфтой 6 через ось 17. Отверстия 14 расположены на равном расстоянии от вала 17 (по окружности),40Устройство работает следующим образом. навлнвают на ось 17 полумуфты 16...

Номер патента: 1430810

Опубликовано: 15.10.1988

Автор: Муллагулов

МПК: G01N 3/08

Метки: исследования, стенд, стержней, устойчивости

...равна массе нагружателя, и за счет равенства длин ни -ти 7 и стойки 8. При возникновенииколебаний стержня 3 с возрастающейамплитудой Фиксируют силу, созданнуюпропелелром 6, которая является силой, вызывающей потерю устойчивости.2 илдругу направляющими 15 и 16 шариками 17, размещенными в йазах 14 и взаимодействующими с направляющими 16 и 15, Масса груза 9 равна массе нагружателя, а длина 1, нити 7 подвеса равна длине 1 стойки 8.Стенд работает следующим образом.Высокооборотный двигатель 5 постоянного тока приводит во вращение пропеллер 6В зависимости от полярности электрического тока вал двигателя 5 вращается по часовой или против часовой стрелки, создавая при этом,гсжимающую или растягивающую следящую силу. При действии сжимающей следящей...

Номер патента: 1430814

Опубликовано: 15.10.1988

Автор: Лодус

МПК: E21C 39/00, G01N 3/08, G01N 3/307 ...

Метки: динамическое, испытания, сжатие

...сжатие работает следующим образом. Включают насосную станцию (не показана) и путем подачи давления в рабочую полость гидроцилиндра 8 деформируют сжатием упругий элемент 5. Усилие от упругого элемента 5 при его предварительной деформации воспринимается упорами 7 и на образец 3 не передается. Приводят в действие фиксирующий механизм лебедки 14 и осуществляют сброс груза 6, При падении груз 6 поворачивает упоры 7, закрепленные на захвате 9, упоры выходят из взаимодействия с соседним захватом 4 и образец 3 нагружается14 50 ВНИИПИ Заказ 5335/44 Тираж 847 Подписное Произв-полигрпр-тие, г. Ужгород, ул. Проектная, 4 14308 пружиной на участке от захвата 4 до захвата 9 и разрушается. При дальнейшем падении груз 6 приводит к повороту упоры...

Номер патента: 1432379

Опубликовано: 23.10.1988

Авторы: Клюкин, Орлова

МПК: G01N 3/08

Метки: головками, испытаниях, крепления, образцов, прочность, цилиндрических

...торцах шестерен 6 закреплены проушины 10 со штифтами 11. Устройство также содержит механизм перемеще ния в виде пневмоцилиндра 12, рычаг 13, связанную с шестернями 6 рейку 14, имеющую возможность возвратно- поступательного перемещения в центрирующих отверстиях 15. 35 Кроме того, устройство содержитпружины 16, механизм перемещениятраверсы 3 в виде пневмоцилиндра 17,механизм 18 выдвижения запорных приспособлений 8, кронштейн 19, тяги 20,термопрокладки 21 и фиксаторы 22.Устройство работает следующим образом,штифты 11 входят в проточки 9 запорных приспособлений 8 и перемещаютих до контакта с образцом 5. Нагревают элементы 4 до заданной температуры и проводят испытание, 2 ил. Выдвигают из пазов захватных элементов 4 запорные...

Номер патента: 1434319

Опубликовано: 30.10.1988

Авторы: Ашихмин, Зарапин, Князева, Матковский, Сотников, Хлопонин, Чиченев

МПК: G01N 3/08

Метки: испытаний, механических, образцов, стальных

...коэффициента равно ос = 1,2 Е =. 1,2 ф 67,2. Учитывадт сравнительный характер испытаний и для их ускорения считают допустимой погрешность определения напряжений к, = 8/. Поскольку в данном случае предел текучести не определяется, то с самого начала процесса испытания перемещение осуществляют со скоростью захватов Ч=Ч (1+Х) =Ч (1+0,08) =16 Ч Производительность процесса испытания в сравнении с известным способом может быть увеличена в 16 раз.П р и м е р 2. На складе обнаружен немаркированный прокат из марганцовистой стали марок 20 Г и 25 Г. С целью идентификации проката проводятся испытания на растяжение при гомо- логической температуре В = 0,18. Так как временное сопротивление стали 20 Г равно 450 МПа, а стали 25 Г - 490 МПа, т.е....

Номер патента: 1435998

Опубликовано: 07.11.1988

Автор: Амиров

МПК: G01N 3/08

Метки: двухосное, испытания, моделей, подземных, прессу, сжатие, сооружений

...СССР по делам изобретений и открытий 113035, Москва, Ж.5, Раушская наб д, 4/5Производственно-полиграФическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение отнооится к испытательной технике, а именно к устройствам для испытания моделей подземныхсооружений на двухосное сжатие кпрессу.Цель изобретения - расширение технологических возможностей эа счетобеспечения испытания при любых соотношениях сжимающих усилий. 10На чертеже приведена схема устройства,Устройство содержит пару противоположных секций 1 и 2, предназначеннйх для закрепления на прессе (непркаэан), другую пару секций 3 и 4,расположенных под углом 90 к пер-.вой паре секций 1 и 2, тяги 5 - 8,офни концы которых связаны с помощьюшарниров 9 " 12 с секциями 1 и 2,при этом все...

Номер патента: 1435999

Опубликовано: 07.11.1988

Авторы: Агеев, Дриго

МПК: G01N 3/08

Метки: испытания, кольцевых, образцов

...1 со стороны внутренней поверхности создается противодавление, которое позволяет исключить потерю устойчивости образцом 1,Последний нагружают до скреплениипротивоположных стенок, взаимодейст- дО ми 3, 4 и пуансонами 7, 8 образуется замкнутый контур нагружающего устройства, что приводит к локализации очага деформации и возникновении в нем изгибающего момента, Локализация очага деформации обеспечивает устойЪчивость образца 1 в процессе наг р ужения и повышает точность опре деления предельной деформации.3 ил. вующих с плитами 3 и 4, После этого на противолежащих ненагруженных криволинейных участках образцавыполняют симметрично расположенные утоненные Участки 5 и 6 путем фрезерования торцов образца 1, Затем устанавливают на утоненные...

Номер патента: 1437740

Опубликовано: 15.11.1988

Авторы: Бедарев, Князев, Лошагин, Эрман

МПК: G01N 3/08

Метки: испытаний, испытательной, машине, образцов, прямоугольных

...строительных,материалов.На чертеже приведена схема приспо дробления.Приспособление содержит полудиски 1-4, предназначенные для закреплеиия их на гранях 5 и 6 прямоугольного образца 7 строительного материала попарно и симметрично так, что их криволинейные, выполненные коническими, боковые поверхности обращены Фдна к другой, и средства передачи усилия. Каждое средство передачи 20 усилия выполнено в виде предназначенных для закрепления в захватах 8 и 9 испытательной машины роликов 10, оси а"а которых перпендикулярны Осям б-б полудисков 1-4, и охватывающей ролики 10 и криволинейные поверхности полудисков 1-4 замкнутой гибкой нити 11.Приспособление работает следующим образом. 30На боковые грани 5 и 6 образца 7 закрепляют клеем, например ЗДП,...

Номер патента: 1437741

Опубликовано: 15.11.1988

Авторы: Брайловская, Гусев, Рассказов, Савинков

МПК: G01N 3/08

Метки: высоких, испытания, машине, образцов, разрывной, температурах, трубчатых

...установлены компенсирующие вкладыши 13 иэ высоколластичного материала. Полу- цилиндры 8 и 9 предназначены для размещения в трубчатом образце 14.Приспособление работает следующим образом.1В полукольцевые пазы 12 оправки устанавливают вкладыши 13, затем полуцилиндры 8 и 9 оправки размещают в полости трубчатого образца 14, вдвигая их таким образом, что поперечины 10 и 11 устанавливаются на противоположных торцах образца 14. После этого оправку с образцом размещают в пазах 4-7 опоры 1 таким образом, что соответствующие плоскости полу- цилиндра 8 и поперечины 10 опираются на соответствующие поверхности опоры 1, а нижняя часть оправки (лолуцилиндр 9 и поперечина 11) располагается в Т-.образной полости опоры 1, образованной пазом 4,...

Номер патента: 1438908

Опубликовано: 23.11.1988

Авторы: Ботов, Егоров, Исагулов, Кузембаев, Левинсон, Матвеенко

МПК: B22C 1/00, G01N 3/08

Метки: прочности, смеси, формовочной

...крюкдля извлечения гильзы 6 из Формовочной смеси, Гильза б охватывается повнешней поверхности обоймой 7, поторцу которой сделан круглый паз, впоследнем размещены дужки для извлечения обоймы 7.Прибор работает следующим образом,На модельную плиту внутрь опокиустанавливают обойму 7, насыпают наее поверхность серебристого графитаили натирают смесью керосина с графитом для уменьшения сил сцепления сосмесью. В обойму 7 устанавливается 45гильза б для определения прочностина растяжение. Наружная поверхностьгильзы б имеет уклон порядка 75 -80 для облегчения извлечения обоймы 7. С этой целью наружная поверхность обоймы 7 имеет уклон 60 - 65опри котором наблюдается подрыв смеси. Опоку заполняют смесью, уплотняют любым известным методом...

Номер патента: 1439451

Опубликовано: 23.11.1988

Авторы: Бакиров, Грибов, Конюхов, Семин

МПК: G01N 3/08

Метки: изделии, механических, свойств, характеристик

...следуюпщм образом.На исследуемом участке 1 поверхцо"ти изделия выполняют кольцевую канавку 2 ц сообщенные с ней два глухих паза 3, направленные навстречу друг к другу вдоль диаметра канавки 2 и образующие перемычку 4 в ее геометрическом центре. Затем устанавливают захваты 5 таким образом, чтобы уступы их взаимодействовали с боковыми стенками пазов 3. Усилие на захваты 5 передают от нагружающего устройства 6 через шток 7 и шарнирно связанные с ним стержни 8. Усилие определяют посредством датчика 9, установленного на штоке, а деформацию с помощью тецзодатчика, установленного ца перемычке 4.П р и м е р. На участке поверхности ядерного реактора торцовой Фрезой выполняют кольцевую кацавку диаметром 50 мм, шириной 5 мм и глубиной 5...

Номер патента: 1439452

Опубликовано: 23.11.1988

Автор: Лодус

МПК: G01N 3/08

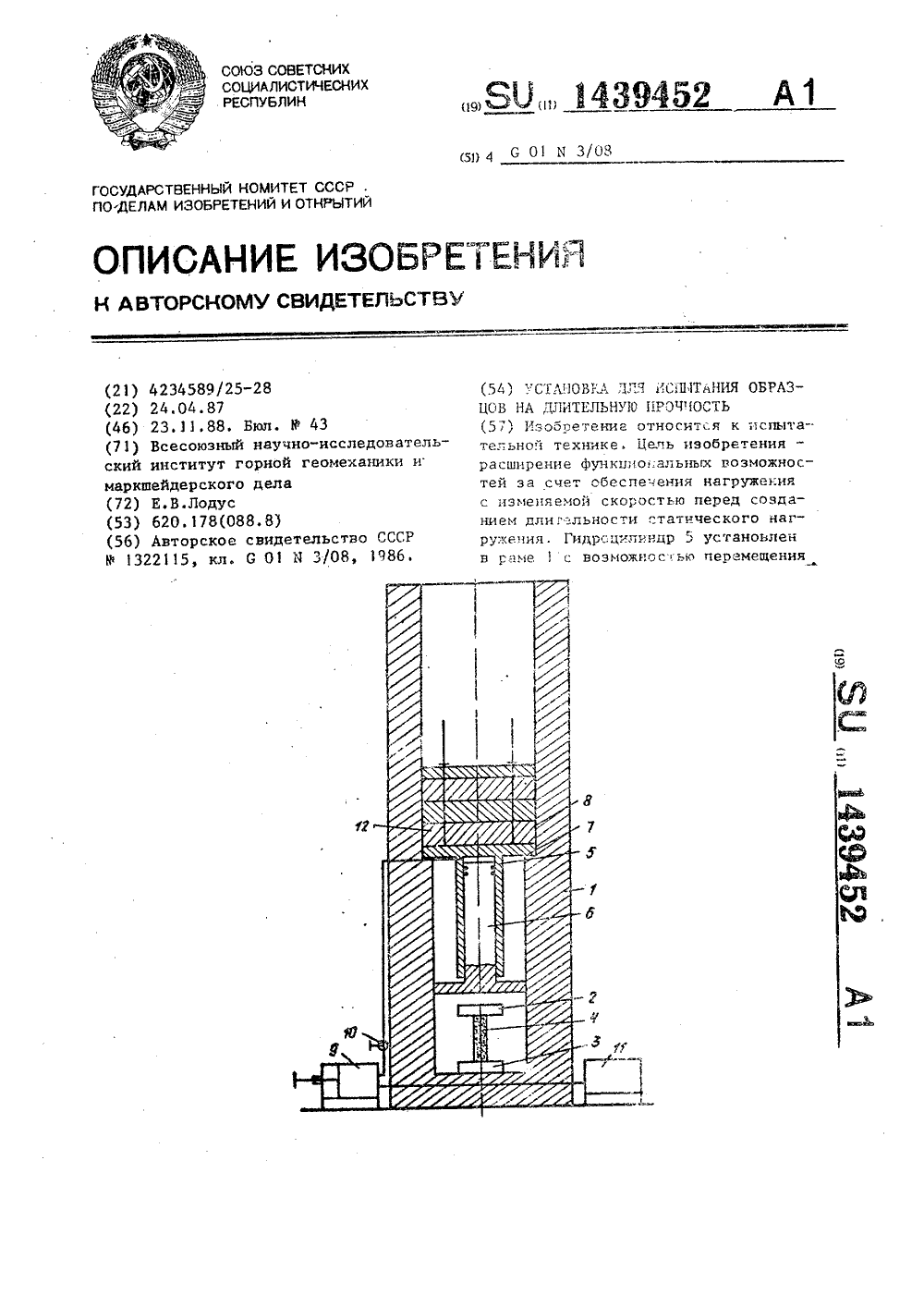

Метки: длительную, испытания, образцов, прочность

...образомВключают насосную станцию 11 и 35 загружают аккумулятор 9 до заданного давления при закрытом вентиле 10. Открывают вентиль 10 и начиняют нагружать образец. При этом давление в ра" нения нагрузки и величину динамического заброса нагрузки изменяют лугам изменения гидравлического сопротивления вентиля 10 и давления зарядки гидроаккумулятора 9. 11 о окончании переходного процесса закрывают вентиль 10 и проводят испытания на длительную прочность статической нагрузкой.1 ил. бочей полости гидроцнлиндра возрастает, В момент, когда сила, передаваемая на образец, сравняется с весомгруза 12, груз начинает перемещатьсявверх в направляющих 8. При этом давление в гидроаккумуляторе по мере перемещения груза вверх уменьшается ипо...

Номер патента: 1439453

Опубликовано: 23.11.1988

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...платформу с центральным отверстием 4, закрепленные на 20 платформе 3 шток 5 с направляющей 6 П-образного сечения, установленные в направляющей 6 неподвижный захват 7 и соосный ему подвижный захват 8 с грузом 9. Кроме того, установка со держит также механизм поворота штока 5, выполненный в виде установленной в отверстии 4 платформы 3 цилиндрической рейки 10, привода возвратно-поступательного перемеще. - 30 нпя рейки 10 с эксцентриком 12, расположенной на платформе 3 и связанной со штоком 5 взаимодействующей с рейкой 10 шестерни 13.35Установка работает следующим образом.Включают привод 2 и доводят скорость вращения платформы 3 до значения, прц котором груз 9 создает на 40 образце 14 эадаццую осевую нагрузку, Приводят в действие...

Номер патента: 1439454

Опубликовано: 23.11.1988

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...2 с выходным валом 3, закрепленный на этомвыходном валу корпус 4, размещенныйв корпусе 4 дополнительный привод 5,выходной вал 6 которого соосен выходному валу 3, платформу 7, установленную на выходном валу 6 допол нительного привода 5 и соосные зах)ваты 8 и 9 с грузами 10, установлен -ные на платформе 7.Установка работает следующим образом.Образцы 11 закрепляют в захватах, 8 и 9. Включают одновременно обапривода 2 и 5 в одном направлении,При этом платформа 7 имеет скорость,равную сумме скоростей вращениякорпуса 4 и самой платформы 7 от до 5полнительного привода 5, Время доразгона платформы 7 сокращается.Прираскручивании платформы 4 образецподвергается, например, воздействиюрастягивающих усилий от груза 10,10 формула изобретения...

Номер патента: 1439455

Опубликовано: 23.11.1988

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, прочность

...как винтовыемеханизмы попарно установлены по обестороны каждого кольца 6-9, последниеприобретают энергию, прспорциональнуюжесткости каждого кольца 6-9 и величине перемещения винтов 4, Отсоединяют муфты 10 и при этом кольца 6-9,деформируясь, воздействуют на образ-,цы ударными усилиями, различными накаждом из участков 18-2 образца. После ударного воздействия каждый изучастков 18-21 образца оказывается поддействием постоянного усилия.з.п.ф-,пы, 1 ил. захватов перпендикулярна осям каждой пары винтовых механизмов.Установка работает следующим образом.Образец испытуемого мате 1 иала закрепляют в захватах 11-15 так, что образуются участки 8-21 нагружения образца. Каждый из захватов 12-15 закреплен в отверстиях 16 колец 6-9 разной жесткости....

Номер патента: 1441240

Опубликовано: 30.11.1988

Автор: Лодус

МПК: E21C 39/00, G01N 3/08

Метки: исследования, нагружении, образцов, совместном, энергообмена

.... верстиях после выхода из взаимодействия с,образцом 10.Осевые нагрузки на образцах 8 и 9являются одновременно изгибающиминагрузками для концов образца 10 ирегулируются винтами 19 и 20. Регистрация поворотов инерционного диска 14 производится измерителем21. Положение пар захватов 2, 3 и 4,5 относительно образца 10 регулируется винтами 22,Установка работает следующим образом.Вращением винта 12 деформируютсиловую пружину 13 и закручивают червячное колесо 11. Вращение червячного колеса 11 через муфту 15 передается на инерционный измерительный диск4 и приводит к деформированию образца 10 изгибом, образца 8 - сжатием,образца 9 - растяжением. При достижении заданного уровня нагрузок на образцах 8-10 подают ток в цепь электромагнитной катушки...

Номер патента: 1442863

Опубликовано: 07.12.1988

Авторы: Ткаченко, Ускова, Шишкин

МПК: G01N 3/08

Метки: давлением, испытания, образцов, цилиндрических

...относится к испытательной технике, а именно к испытаниюоболочек внутренним давлением,Цель изобретения - приближение5условий .испытаний к условиям эксплуа"тации оболочек, нагружаемых переменным по длине оболочки внутренним давлением.На чертеже приведена схема предлагаемого устройства.Устройство состоит из разъемногокорпуса, выполненного из двух втулок 1 и 2, фланцы которых соединенывинтами 3. Набор упругих шайб 4 переменной жесткости охватывает без, зазора втулку 1 корпуса, Шайбы .разделены дисками 5. Между шайбами 4 ивтулкой 1 установлены датчики б давления. Натяжной винт 7 установлен в 20центральном отверстии втулки 1 и вза- .имодействует с гайкой 8, закрепленной на нажимном стакане 9. Испытываемая оболочка 10...

Номер патента: 1442864

Опубликовано: 07.12.1988

Авторы: Сохадзе, Тодуа

МПК: G01N 3/08

Метки: двухосное, испытания, образцов, растяжение

...7, Рамы шарнирно связаны между собой припсмощи стержней 8, предназначенныхдля взаимодействия с захватами 9 испытательной машины (не показана).Устройство работает следующим образом.На захватных частях образца 10,выполненного в виде призмы, устанавливают стержневые захваты 11, концы при этом обеспечивается передачарастягивающего.усилия на захватныечасти образца 10 по его взаимно перпендикулярным осям. Применение шарнирных рам, установленных симметрично оси тяг, и рычагов, установленныхв рамах и шарнирно связанных с нагружающими призмами, обеспечивает возможность испытания объемных образцов,3 ил. которых вводят в соответствующие отверстия (не покаэаны) рычагов 6 состороны упоров 7, На обращенных другк другу концах рычагов б через упоры 7...

Номер патента: 1442865

Опубликовано: 07.12.1988

Автор: Лодус

МПК: G01N 3/08

Метки: длинномерных, испытаний, образцов, прочностных

...2-17, Первая пара роторов 12 и 13 с помощью выступов эа-,15 щемляет приспособление 8 и перемещает его вместе с образцом 11 в осевом направлении. Силовая пружина 7 деформируется и нагружает образец 11 равно" мерно по всей длине нагрузкой, постепенно возрастающей по мере перемещения образца 11, При определенном пути перемещения в работу включается вторая пара роторов 14 и 15, подхватывающая взаимодействующее с ними приспособление 9, При этом выступы на роторах 12 и 13 освобождают приспособление 8 и разгружают тем самым участок образца 11 между приспособле 65 2ниями 8 и 9. Продолжающееся перемещение образца 11 роторами 14 и 5 приводит к дальнейшему росту нагрузки на образце 11 между приспособлением 9 и торцовым захватом 6, Следующая пара...

Номер патента: 1444649

Опубликовано: 15.12.1988

Автор: Румянцев

МПК: G01N 3/08

Метки: крепежных, податливости, связей

...предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к измерительной технике, а именно к способамизмерения податливости крепежныхэлементов.Цель изобретения - повышение точности измерения податливости за счетисключения влияния контактных напряжений и прогибов крепежных связей наобразце из соединенных расположенны" 10ми на оси образца крепежными элементами трех пластин.На чертеже представлен образец дляосуществления способа измерения податливости крепежных связей. 15Образец содержит центральную пластину 1, две крайние пластины 2 и 3,соединенные с центральной пластинойрасположенными на оси образца крепежными связями 4 и 5; и наклеенные на 20пластины тензодатчики 6 - 9.Способ осуществляют следующим образом,К центральной...

Номер патента: 1444650

Опубликовано: 15.12.1988

Авторы: Курляндский, Топчеев, Якушин

МПК: G01N 3/08

Метки: конструкций, местах, напряжений, соединений

...эксплуатационными самоуравновешенными силами Я, и определяют изменение расстояния между точками., например, С и Р соединения отсутствующего элемента 2 с конструкцией 3, а затем силы Р снимают. 10 30 Формула изобретенияСпособ определения напряжений в местах соединений. конструкций, заключающийся в том, что нагружают конструкцию путем приложения самоуравновешенных сил к ее точкам и определяют при этом изменение расстояния между двумя другими точками конструкции, нагружают ту же конструкцию, но без одного ее элемента, самоуравновешенными силами, которые прикладывают в этих двух других точках, и определяют изменение расстояния между первыми точками конструкции и изменение расстояния между точками соединения отсутствующего элемента с...

Номер патента: 1444651

Опубликовано: 15.12.1988

Авторы: Геча, Кремез, Кузнецова, Ларин

МПК: G01N 3/08

Метки: воздействия, испытания, кабеля, механические, образца

...синтетическая нить.Устройство работает следующим образ ом.Оплетку 1 с различными суммарными продольными жесткостями правой и ле вой скруток размещают на образце кабеля 2 и закрепляют их концы на пассивном 3 и активном 4 захватах, последний из которых закрепляют на тя. ге 5 посредством шарнира 6. Свобод ный конец тяги 5 и пассивный захват 3 закрепляют в захватах испытательной машины и создают растягивающую нагрузку Т. Взаимодействие оплетки 1 с образцом кабеля 2 создает в послед нем поверхностное давление, растягивающую и крутящую нагрузки, последняя из которых возникает вследствие различных продольных жесткостей правой и левой скруток оплетки 1. 40П р и м е р. Испытаниям на одновременное воздействие внешнего равномерно...

Номер патента: 1446302

Опубликовано: 23.12.1988

Авторы: Карташов, Коршунов

МПК: E21C 39/00, G01N 3/08

Метки: горных, пород, прочности

...нормальное и радиальное напряжения;р, 1 - соответственно давленияна внутреннюю и внешнююсжимаемые области торцов образца;О, д - соответственно диаметры образца и внутреннейсжимаемой области торцов,образца;- коэффициент Пуассона породы (определяется напервом этапе испытанийпо измеренным величинампродольной Е, и поперечной Е деформаций).П р и м е р, Горная порода - мелкозернистый песчаник, диаметр образца 40 мм, высота 20 мм,Образец нагружают телескопическими пуансонами. Диаметр внешнегопуансона 0 40 мм, диаметр внутреннего пуансона й10 мм. Пуансоныявляются одновременно жесткими динамометрами (для этого на их боковойповерхности закреплены тензосопротивления, регистрирующие нагрузки по изменению электрического сопротивленияпри...

Номер патента: 1446528

Опубликовано: 23.12.1988

Авторы: Агеев, Дриго

МПК: G01N 3/08

Метки: испытания, образцов, прессу, сжатие

...сегментов взаимодействует с клином 7, а другая взаимодействует с образцом 8, Параллельно оси отверс тия 2 расположены толкатели 9 и 10, закрепленные в специальных плашках 11 со сквозными отверстиями 12, Боковые поверхности плашек имеют выступы с выпуклой 13 и вогнутой 14 цилиндрическими поверхностями. На этих поверхностях выполнены направляющие пазы 15 и 16, с которыми контактируют упорные ролики 17 установленные на втулках 18 и 19, в которых помещены 40 толкатели 9 и 10. Втулка 18 имеет крышку 20 с пружиной 21 и регулиро-.: вочным винтом 22. На боковой поверхности корпуса 1 закреплен спиральный копир 23, с которым сопряжен захват 5. Рабочие торцы захватов 5 и 6 и рабочие торцы толкателей 9 и 10 образуют замкнутый контур для размещения...

Номер патента: 1448238

Опубликовано: 30.12.1988

Авторы: Жеребятьев, Ларина, Пантелеев, Сирота

МПК: G01N 3/08

Метки: испытания, связных

...внутренняя поверхность которых покрыта кле"ящим веществом 3. Между частями обой мы образован зазор 4, Внутри обоймы помещен образец 5 материала, наверхний торец которого установленштамп 6 с клиновидными элементами 7.Внутренняя поверхность штампа 6 также покрыта клеящим веществом,Способ осуществляется следующимобразом.Образец 5 материала, напримергрунта, помещают в обойму. Сверху на 25образец устанавливают штамп 6 с клиновидными элементами 7, которые внедряют в образец грунта, предварительно покрыв клеящим веществом. Высотаэлементов должна быть на 5-10 ммменьше высоты обойм. Между верхней2 и нижней 1 частями обоймы образован зазор 4, которьв фиксируетсяпредлагаемая поверхность сдвига образца.Вследствие приклеивания образца 535материала...

Номер патента: 1449864

Опубликовано: 07.01.1989

Авторы: Берзин, Вострецов, Леонов

МПК: G01N 3/08, G01N 33/24

Метки: грунтов, исследования, уплотнения

...плотностигрунта,Тогда величина смещения равна0 2%= - -- 0 7 = 7 0 10 м.200 10Устройство работает следующим образом.Виброштамп 1 передает вертикальные колебания образцу 3 грунта и уплотняет его в стакане 2. В моментподхода фронта прямой волны от внешнего ударного импульса к нижней части образца грунта мессдозы 14 преобразуется цавление на фронте прямойФволны в электрический сигнал, который поступает в усилитель 13 и послеусиления и преобразования его формыиспользуется для управления работойпереключателя 12, Конденсатор 11 вобычном состоянии заряжен при помощивысоковольтного выпрямителя 1 О. Призамыканииконтактов переключателя 12энергия конденсатора 11 передаетсячерез электроды 15 жидкости (техническая вода) в камере 9....
